OPEL CASCADA 2016.5 Manual de Instruções (in Portugues)

Bancos, sistemas de segurança69Opções autorizadas para montagem de um sistema de segurança para crianças ISOFIXClasse de pesoClasse de tamanhoCaracterísticaNo banco do passageiro
dianteiroNos bancos traseirosGrupo 0: até 10 kg
ou cerca de 10 mesesEISO/R1XIL*Grupo 0+: até 13 kg
ou cerca de 2 anosEISO/R1XIL*DISO/R2XIL*CISO/R3XIL*Grupo I: 9 até 18 kg
ou cerca de 8 meses a 4 anosDISO/R2XIL*CISO/R3XIL*BISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupo II: de 15 a 25 kg
ou cerca de 3 a 7 anosXILGrupo III: de 22 a 36 kg
ou cerca de 6 a 12 anosXIL

70Bancos, sistemas de segurançaIL:Próprio para sistemas de segurança especiais ISOFIX das categorias 'veículo específico', 'restrito' ou 'semi--universal'. O sistema de segurança ISOFIX deve ser aprovado para o tipo de veículo específico.IUF:Próprio para sistemas de segurança ISOFIX para crianças, virados para a frente, de categoria universal aprovados
para utilização nesta classe de peso.X:Nenhum sistema de segurança ISOFIX para crianças aprovado para este grupo de peso.*:Desloque o banco dianteiro respectivo para uma das posições de regulação mais avançadas antes da instalação
do sistema de retenção para crianças.**:Retirar os respectivos encostos de cabeça traseiros quando forem utilizados sistemas de retenção para crianças
nesta classe de tamanho 3 47.
Classe de tamanho e dispositivo de banco ISOFIX
A - ISO/F3:Sistema de segurança para crianças virado para a frente para crianças de tamanho máximo na classe
por peso dos 9 aos 18 kg.B - ISO/F2:Sistema de segurança para crianças virado para a frente para crianças mais pequenas na classe por peso dos 9 aos 18 kg.B1 - ISO/F2X:Sistema de segurança para crianças virado para a frente para crianças mais pequenas na classe porpeso dos 9 aos 18 kg.C - ISO/R3:Sistema de segurança para crianças virado para trás, para crianças de tamanho máximo na classe de
peso até 18 kg.D - ISO/R2:Sistema de segurança para crianças virado para trás, para crianças mais pequenas na classe de peso até 18 kg.E - ISO/R1:Sistema de segurança para crianças virado para trás, para crianças mais novas na classe de peso até
13 kg.

Bancos, sistemas de segurança71Sistemas de segurança
para crianças ISOFIX
Fixar os sistemas de segurança
ISOFIX para crianças aprovados
para o veículo, aos suportes de
montagem ISOFIX. As posições
específicas do veículo para o sistema
de retenção para crianças ISOFIX estão assinaladas na tabela com IL
3 68.
Retirar o deflector de vento
3 44
antes de instalar um sistema de
retenção para crianças e retirar o
encosto de cabeça traseiro se
necessário 3 68.
Os suportes de montagem ISOFIX
são indicados pelo logótipo ISOFIX
no encosto do banco.
Sistemas de segurança para crianças Top-Tether
O veículo tem dois olhais de fixação
na parte posterior dos encostos dos
bancos traseiros.
Sistemas de segurança para crianças
Top-Tether estão identificados com o
símbolo : para cadeirinha de
criança.Além da montagem ISOFIX, prender
a correia Top-Tether aos olhais de
fixação Top-Tether na parte posterior
dos bancos traseiros. Rebater os
encostos dos bancos traseiros
3 75.
Retirar o deflector de vento 3 44
antes de instalar um sistema de
retenção para crianças e retirar o
encosto de cabeça traseiro se
necessário 3 68.
Os sistemas de retenção para
crianças ISOFIX com posições de
categoria universal estão
assinalados na tabela com IUF 3 68.

72ArrumaçãoArrumaçãoCompartimentos de arrumação...72
Porta-luvas ................................ 72
Suporte para bebidas ................73
Arrumação na parte dianteira do veículo ...................................... 74
Compartimento de arrumação no apoio de braços ...................74
Compartimento de arrumação na consola central ....................74
Bagageira .................................... 75
Arrumação traseira ....................78
Cobertura do piso na bagageira ................................. 78
Olhais de fixação .......................79
Triângulo de pré-sinalização .....79
Kit de primeiros socorros ...........79
Indicações de carregamento .......80Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.
Porta-luvas
O porta-luvas contém uma suporte
para canetas, um suporte para
moedas e um adaptador para as
porcas de bloqueio das rodas.

Arrumação73
Fechar o porta-luvas durante a
condução. Pode ser trancado com a
chave do veículo.
Suporte para bebidas
Os suportes para copos encontram-
-se na consola central.
Conforme a versão, os suportes para
bebidas encontram-se por baixo de
uma tampa na consola central.
Deslizar a cobertura para trás. É possível arrumar garrafas depois de
levantar a prateleira intermédia
3 74.
Existem suportes adicionais para
copos entre os bancos traseiros.

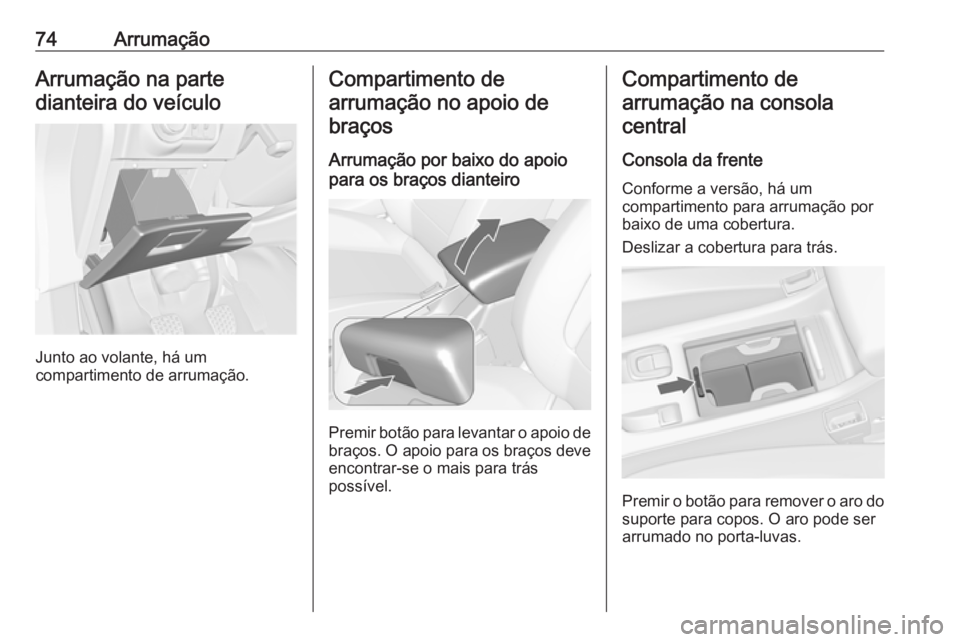

74ArrumaçãoArrumação na parte
dianteira do veículo
Junto ao volante, há um
compartimento de arrumação.
Compartimento de
arrumação no apoio de braços
Arrumação por baixo do apoio
para os braços dianteiro
Premir botão para levantar o apoio de
braços. O apoio para os braços deve
encontrar-se o mais para trás
possível.
Compartimento de
arrumação na consola central
Consola da frente
Conforme a versão, há um
compartimento para arrumação por
baixo de uma cobertura.
Deslizar a cobertura para trás.
Premir o botão para remover o aro do suporte para copos. O aro pode ser
arrumado no porta-luvas.

Arrumação75

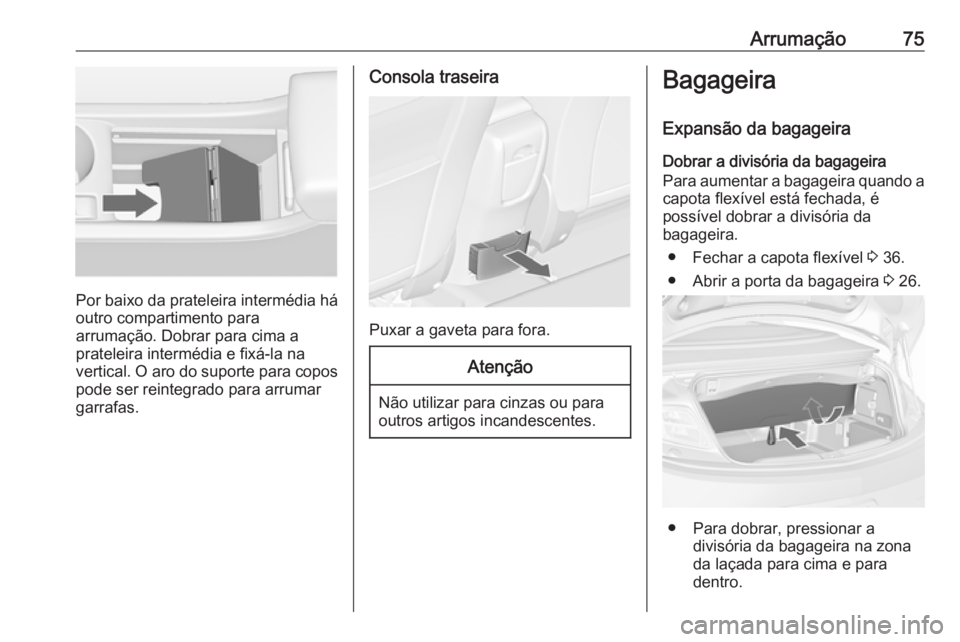

Por baixo da prateleira intermédia háoutro compartimento para
arrumação. Dobrar para cima a
prateleira intermédia e fixá-la na
vertical. O aro do suporte para copos
pode ser reintegrado para arrumar
garrafas.
Consola traseira
Puxar a gaveta para fora.
Atenção
Não utilizar para cinzas ou para outros artigos incandescentes.
Bagageira
Expansão da bagageira Dobrar a divisória da bagageira
Para aumentar a bagageira quando a capota flexível está fechada, é
possível dobrar a divisória da
bagageira.
● Fechar a capota flexível 3 36.
● Abrir a porta da bagageira 3 26.
● Para dobrar, pressionar a
divisória da bagageira na zona
da laçada para cima e para
dentro.

76Arrumação

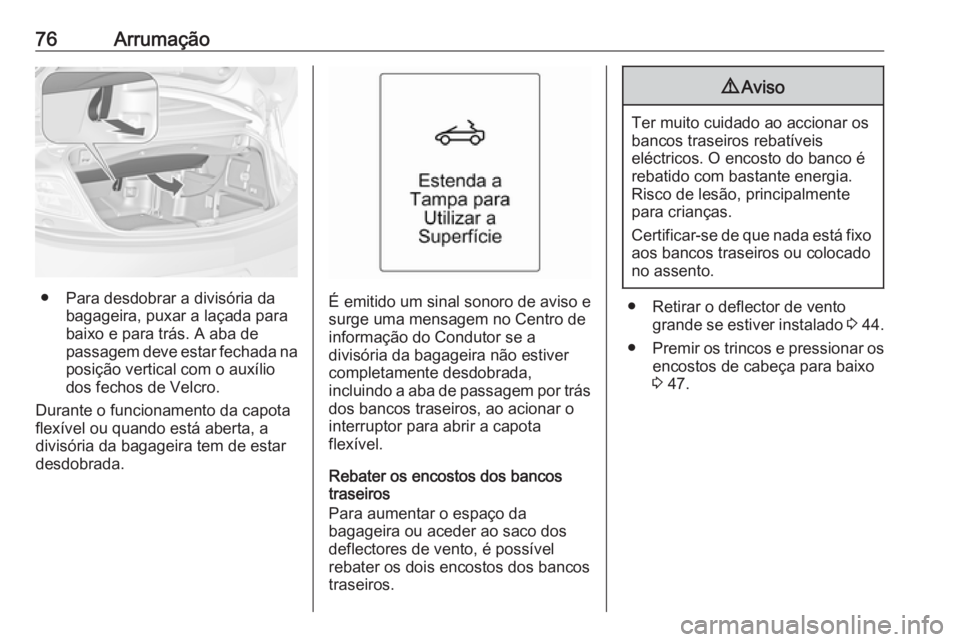

● Para desdobrar a divisória dabagageira, puxar a laçada para
baixo e para trás. A aba de
passagem deve estar fechada na
posição vertical com o auxílio dos fechos de Velcro.
Durante o funcionamento da capota
flexível ou quando está aberta, a
divisória da bagageira tem de estar
desdobrada.É emitido um sinal sonoro de aviso e
surge uma mensagem no Centro de
informação do Condutor se a
divisória da bagageira não estiver completamente desdobrada,
incluindo a aba de passagem por trás dos bancos traseiros, ao acionar ointerruptor para abrir a capota
flexível.
Rebater os encostos dos bancos
traseiros
Para aumentar o espaço da
bagageira ou aceder ao saco dos
deflectores de vento, é possível
rebater os dois encostos dos bancos
traseiros.
9 Aviso
Ter muito cuidado ao accionar os
bancos traseiros rebatíveis
eléctricos. O encosto do banco é
rebatido com bastante energia.
Risco de lesão, principalmente
para crianças.
Certificar-se de que nada está fixo aos bancos traseiros ou colocado
no assento.
● Retirar o deflector de vento grande se estiver instalado 3 44.
● Premir os trincos e pressionar os
encostos de cabeça para baixo
3 47.

Arrumação77

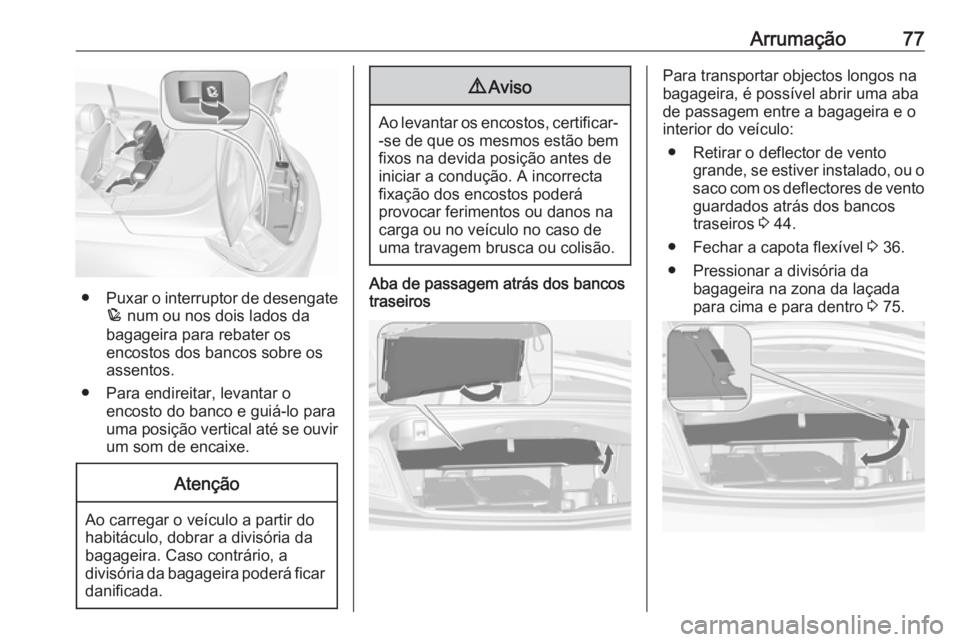

●Puxar o interruptor de desengate
p num ou nos dois lados da
bagageira para rebater os
encostos dos bancos sobre os
assentos.
● Para endireitar, levantar o encosto do banco e guiá-lo para
uma posição vertical até se ouvir um som de encaixe.
Atenção
Ao carregar o veículo a partir do
habitáculo, dobrar a divisória da
bagageira. Caso contrário, a
divisória da bagageira poderá ficar danificada.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
Aba de passagem atrás dos bancos
traseiros
Para transportar objectos longos na
bagageira, é possível abrir uma aba
de passagem entre a bagageira e o
interior do veículo:
● Retirar o deflector de vento grande, se estiver instalado, ou o
saco com os deflectores de vento guardados atrás dos bancos
traseiros 3 44.
● Fechar a capota flexível 3 36.
● Pressionar a divisória da bagageira na zona da laçada
para cima e para dentro 3 75.

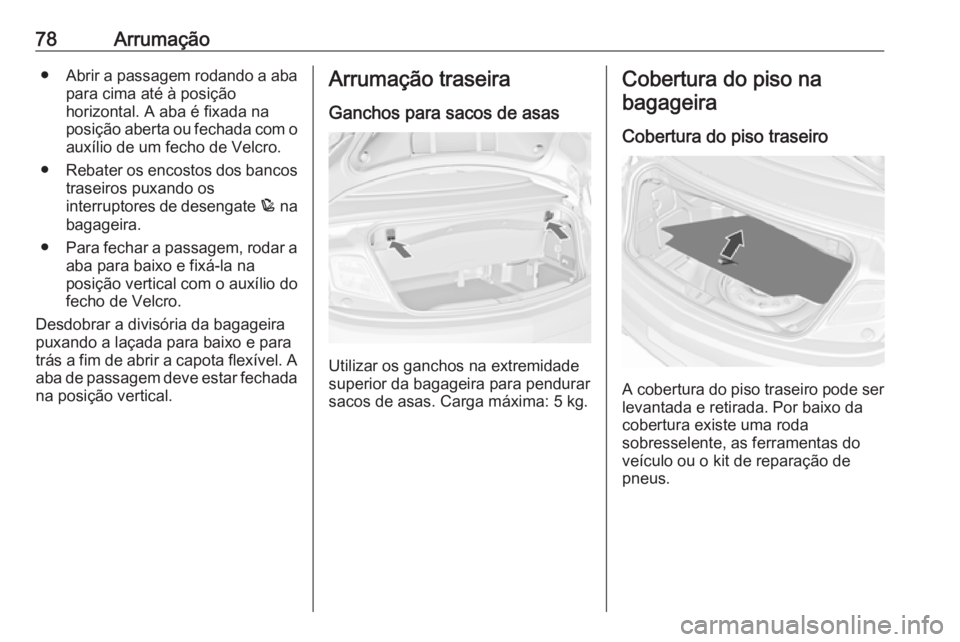

78Arrumação●Abrir a passagem rodando a aba
para cima até à posição
horizontal. A aba é fixada na posição aberta ou fechada com o
auxílio de um fecho de Velcro.
● Rebater os encostos dos bancos
traseiros puxando os
interruptores de desengate p na
bagageira.
● Para fechar a passagem, rodar a
aba para baixo e fixá-la na
posição vertical com o auxílio do
fecho de Velcro.
Desdobrar a divisória da bagageira
puxando a laçada para baixo e para
trás a fim de abrir a capota flexível. A aba de passagem deve estar fechadana posição vertical.Arrumação traseira
Ganchos para sacos de asas
Utilizar os ganchos na extremidade
superior da bagageira para pendurar
sacos de asas. Carga máxima: 5 kg.
Cobertura do piso na
bagageira
Cobertura do piso traseiro
A cobertura do piso traseiro pode serlevantada e retirada. Por baixo da
cobertura existe uma roda
sobresselente, as ferramentas do
veículo ou o kit de reparação de
pneus.
