OPEL CASCADA 2016.5 Ohjekirja (in Finnish)

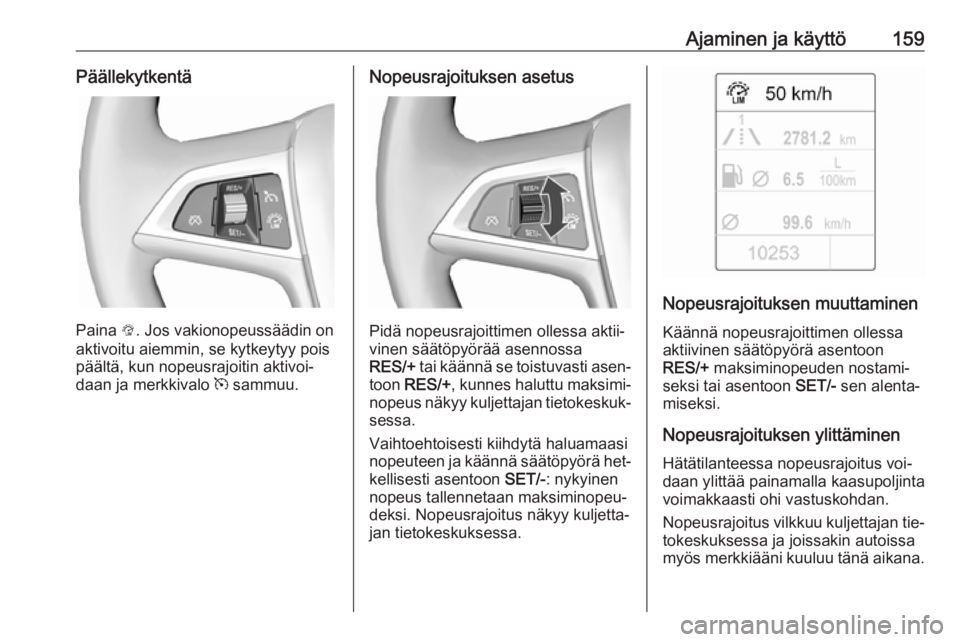

Ajaminen ja käyttö159Päällekytkentä
Paina L. Jos vakionopeussäädin on
aktivoitu aiemmin, se kytkeytyy pois
päältä, kun nopeusrajoitin aktivoi‐
daan ja merkkivalo m sammuu.
Nopeusrajoituksen asetus
Pidä nopeusrajoittimen ollessa aktii‐
vinen säätöpyörää asennossa
RES/+ tai käännä se toistuvasti asen‐
toon RES/+ , kunnes haluttu maksimi‐
nopeus näkyy kuljettajan tietokeskuk‐
sessa.
Vaihtoehtoisesti kiihdytä haluamaasi
nopeuteen ja käännä säätöpyörä het‐ kellisesti asentoon SET/-: nykyinen
nopeus tallennetaan maksiminopeu‐
deksi. Nopeusrajoitus näkyy kuljetta‐
jan tietokeskuksessa.
Nopeusrajoituksen muuttaminen
Käännä nopeusrajoittimen ollessa
aktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen
Hätätilanteessa nopeusrajoitus voi‐
daan ylittää painamalla kaasupoljinta
voimakkaasti ohi vastuskohdan.
Nopeusrajoitus vilkkuu kuljettajan tie‐ tokeskuksessa ja joissakin autoissa
myös merkkiääni kuuluu tänä aikana.

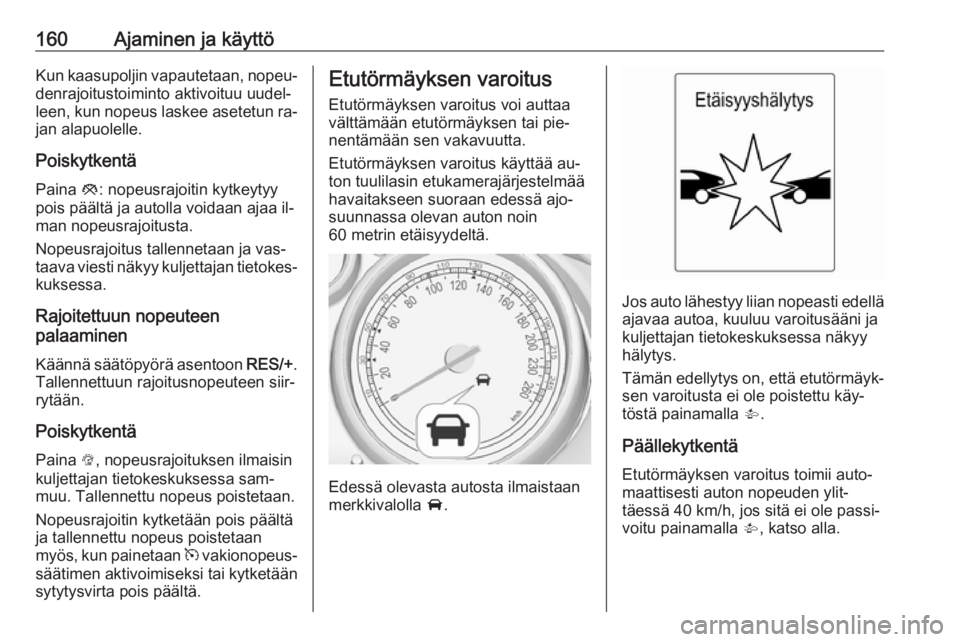

160Ajaminen ja käyttöKun kaasupoljin vapautetaan, nopeu‐denrajoitustoiminto aktivoituu uudel‐leen, kun nopeus laskee asetetun ra‐ jan alapuolelle.
Poiskytkentä
Paina y: nopeusrajoitin kytkeytyy
pois päältä ja autolla voidaan ajaa il‐
man nopeusrajoitusta.
Nopeusrajoitus tallennetaan ja vas‐
taava viesti näkyy kuljettajan tietokes‐ kuksessa.
Rajoitettuun nopeuteen
palaaminen
Käännä säätöpyörä asentoon RES/+.
Tallennettuun rajoitusnopeuteen siir‐
rytään.
Poiskytkentä
Paina L, nopeusrajoituksen ilmaisin
kuljettajan tietokeskuksessa sam‐
muu. Tallennettu nopeus poistetaan.
Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös, kun painetaan m vakionopeus‐
säätimen aktivoimiseksi tai kytketään
sytytysvirta pois päältä.Etutörmäyksen varoitus
Etutörmäyksen varoitus voi auttaa
välttämään etutörmäyksen tai pie‐
nentämään sen vakavuutta.
Etutörmäyksen varoitus käyttää au‐
ton tuulilasin etukamerajärjestelmää havaitakseen suoraan edessä ajo‐suunnassa olevan auton noin
60 metrin etäisyydeltä.
Edessä olevasta autosta ilmaistaan
merkkivalolla A.
Jos auto lähestyy liian nopeasti edellä
ajavaa autoa, kuuluu varoitusääni ja
kuljettajan tietokeskuksessa näkyy
hälytys.
Tämän edellytys on, että etutörmäyk‐
sen varoitusta ei ole poistettu käy‐
töstä painamalla V.
Päällekytkentä
Etutörmäyksen varoitus toimii auto‐ maattisesti auton nopeuden ylit‐
täessä 40 km/h, jos sitä ei ole passi‐
voitu painamalla V, katso alla.

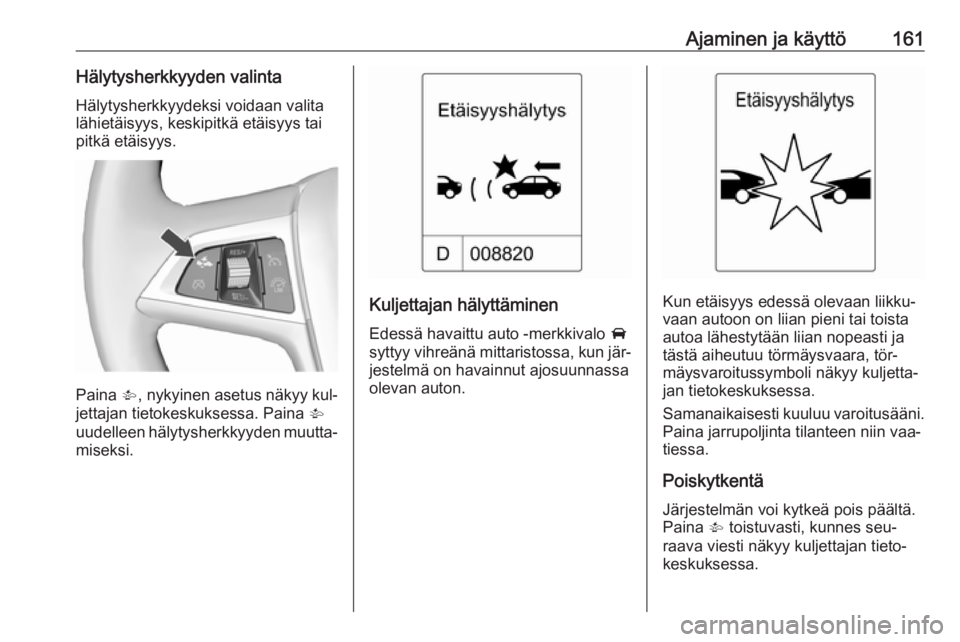

Ajaminen ja käyttö161Hälytysherkkyyden valintaHälytysherkkyydeksi voidaan valita
lähietäisyys, keskipitkä etäisyys tai
pitkä etäisyys.
Paina V, nykyinen asetus näkyy kul‐
jettajan tietokeskuksessa. Paina V
uudelleen hälytysherkkyyden muutta‐
miseksi.
Kuljettajan hälyttäminen
Edessä havaittu auto -merkkivalo A
syttyy vihreänä mittaristossa, kun jär‐ jestelmä on havainnut ajosuunnassa
olevan auton.Kun etäisyys edessä olevaan liikku‐
vaan autoon on liian pieni tai toista
autoa lähestytään liian nopeasti ja
tästä aiheutuu törmäysvaara, tör‐
mäysvaroitussymboli näkyy kuljetta‐
jan tietokeskuksessa.
Samanaikaisesti kuuluu varoitusääni.
Paina jarrupoljinta tilanteen niin vaa‐
tiessa.
Poiskytkentä Järjestelmän voi kytkeä pois päältä.
Paina V toistuvasti, kunnes seu‐
raava viesti näkyy kuljettajan tieto‐
keskuksessa.

162Ajaminen ja käyttö
Yleisiä tietoja
9Varoitus
Etutörmäyksen varoitus on vain
varoitusjärjestelmä eikä se käytä
jarruja. Lähestyttäessä edellä ole‐
vaa autoa liian nopeasti se ei ehkä anna sinulle riittävästi aikaa tör‐
mäyksen välttämiseen.
Riittävän etäisyyden pitäminen
edellä ajavaan autoon liikenneti‐
lanteen, sääolosuhteiden ja näky‐
vyyden edellyttämällä tavalla on täysin kuljettajan vastuulla.
Kuljettajan tulee aina keskittyä
täysin ajamiseen. Hänen tulee olla
aina valmiina toimimaan ja jarrut‐
tamaan.
Järjestelmän rajoitukset
Järjestelmä on suunniteltu varoitta‐
maan vain autoista, mutta se voi rea‐
goida myös muihin esineisiin.
Seuraavissa tapauksissa etutör‐
mäyksen varoitus ei ehkä havaitse
edessä olevaa autoa tai tunnistimen
toimintakyky on rajoitettu:
● Ajettaessa mutkaisilla teillä.
● Sään rajoittaessa näkyvyyttä, esim. sumu, sade tai lumi.
● Jos tunnistin on peittynyt lumeen,
jäähän, mutaan, loskaan tai li‐
kaan tai tuulilasi on vaurioitunut.
Etäisyyden osoitus edessä
olevaan kohteeseen
Etäisyyden osoitus edessä olevaan
kohteeseen näyttää etäisyyden
edessä ajavaan autoon. Tuulilasin
etukameraa käytetään tunnistamaan
etäisyys suoraan auton kulkureitillä
olevaan autoon. Se on aktiivinen yli
40 km/h ajonopeuksilla.
Kun edessä ajava auto havaitaan,
etäisyys näytetään sekunteina kuljet‐
tajan tietokeskuksessa 3 94. Paina
MENU suuntavilkkuvivussa valitak‐
sesi Asetukset X ja käännä säätö‐
pyörää valitaksesi seuraavan etäi‐
syysnäyttösivun.
Pienin näytetty etäisyys on
0,5 sekuntia.
Jos edessä ei ole autoa tai edessä oleva auto on kantaman ulkopuolella, näytössä näkyy kaksi viivaa: -.- s.

Ajaminen ja käyttö163Pysäköintitutka
Takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi ja käyttäessäsi pysä‐
köintitutkaa.
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa an‐ tamalla äänimerkkejä.
Järjestelmässä on neljä takapusku‐
rissa olevaa ultraäänianturia.
Päällekytkentä
Kun peruutusvaihde kytketään, jär‐
jestelmä on valmis toimimaan auto‐
maattisesti.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton takana olevista mah‐
dollisesti vaarallisista esteistä. Ääni‐
merkkien väli lyhenee etäisyyden ly‐
hentyessä. Etäisyyden ollessa alle
noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys esteisiin voidaan
näyttää kuljettajan tietokeskuksessa.Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Voit ottaa järjestelmän uudelleen
käyttöön kytkemällä peruutusvaih‐
teen.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Kun järjestelmä on poistettu käytöstä,
painikkeen LED-merkkivalo sammuu.
Lisäksi DIC-näyttöön tulee ilmoitusPysäköintitutka pois päältä , kun jär‐
jestelmä poistetaan manuaalisesti käytöstä.

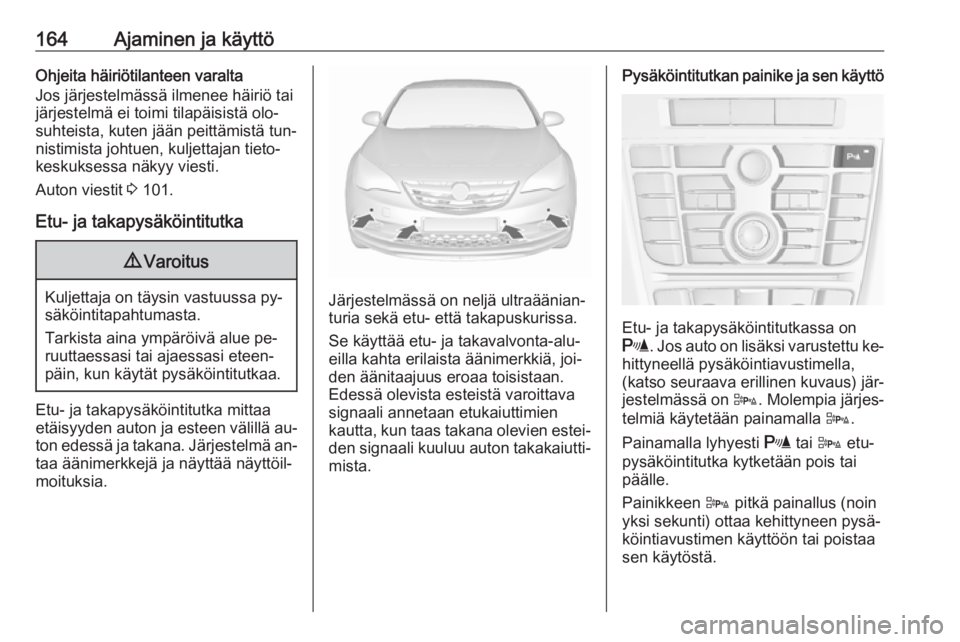

164Ajaminen ja käyttöOhjeita häiriötilanteen varalta
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista, kuten jään peittämistä tun‐
nistimista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti.
Auton viestit 3 101.
Etu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi tai ajaessasi eteen‐
päin, kun käytät pysäköintitutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä au‐
ton edessä ja takana. Järjestelmä an‐ taa äänimerkkejä ja näyttää näyttöil‐
moituksia.
Järjestelmässä on neljä ultraäänian‐
turia sekä etu- että takapuskurissa.
Se käyttää etu- ja takavalvonta-alu‐
eilla kahta erilaista äänimerkkiä, joi‐
den äänitaajuus eroaa toisistaan.
Edessä olevista esteistä varoittava
signaali annetaan etukaiuttimien
kautta, kun taas takana olevien estei‐ den signaali kuuluu auton takakaiutti‐
mista.
Pysäköintitutkan painike ja sen käyttö
Etu- ja takapysäköintitutkassa on
r . Jos auto on lisäksi varustettu ke‐
hittyneellä pysäköintiavustimella,
(katso seuraava erillinen kuvaus) jär‐
jestelmässä on D. Molempia järjes‐
telmiä käytetään painamalla D.
Painamalla lyhyesti r tai D etu‐
pysäköintitutka kytketään pois tai
päälle.
Painikkeen D pitkä painallus (noin
yksi sekunti) ottaa kehittyneen pysä‐
köintiavustimen käyttöön tai poistaa
sen käytöstä.

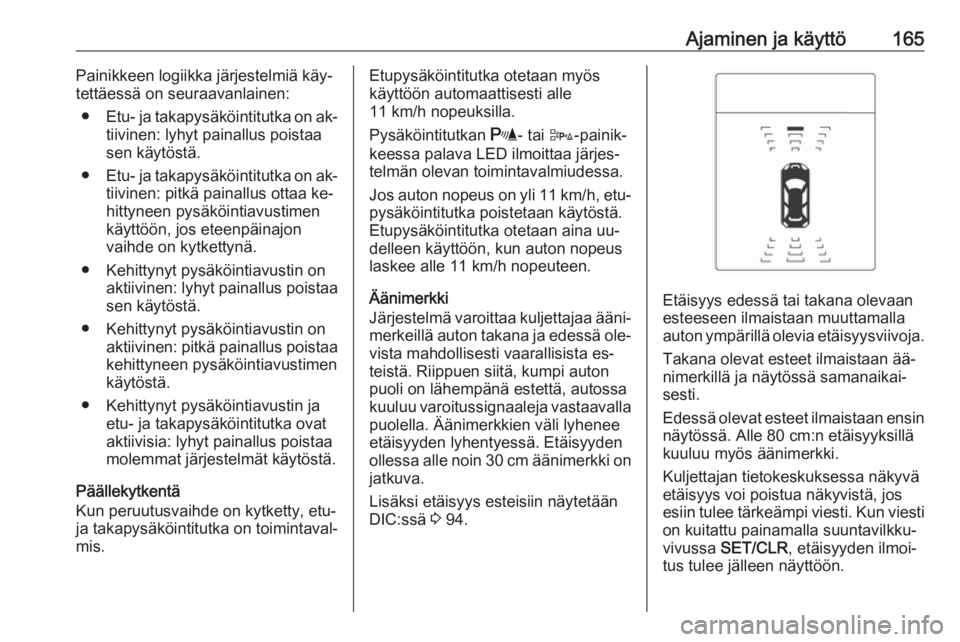

Ajaminen ja käyttö165Painikkeen logiikka järjestelmiä käy‐
tettäessä on seuraavanlainen:
● Etu- ja takapysäköintitutka on ak‐
tiivinen: lyhyt painallus poistaa
sen käytöstä.
● Etu- ja takapysäköintitutka on ak‐
tiivinen: pitkä painallus ottaa ke‐hittyneen pysäköintiavustimen
käyttöön, jos eteenpäinajon
vaihde on kytkettynä.
● Kehittynyt pysäköintiavustin on aktiivinen: lyhyt painallus poistaa
sen käytöstä.
● Kehittynyt pysäköintiavustin on aktiivinen: pitkä painallus poistaa
kehittyneen pysäköintiavustimen
käytöstä.
● Kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka ovat
aktiivisia: lyhyt painallus poistaa molemmat järjestelmät käytöstä.
Päällekytkentä
Kun peruutusvaihde on kytketty, etu-
ja takapysäköintitutka on toimintaval‐
mis.Etupysäköintitutka otetaan myös
käyttöön automaattisesti alle
11 km/h nopeuksilla.
Pysäköintitutkan r- tai D-painik‐
keessa palava LED ilmoittaa järjes‐ telmän olevan toimintavalmiudessa.
Jos auton nopeus on yli 11 km/h, etu‐
pysäköintitutka poistetaan käytöstä.
Etupysäköintitutka otetaan aina uu‐
delleen käyttöön, kun auton nopeus
laskee alle 11 km/h nopeuteen.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton takana ja edessä ole‐ vista mahdollisesti vaarallisista es‐teistä. Riippuen siitä, kumpi auton
puoli on lähempänä estettä, autossa
kuuluu varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys esteisiin näytetään
DIC:ssä 3 94.
Etäisyys edessä tai takana olevaan
esteeseen ilmaistaan muuttamalla
auton ympärillä olevia etäisyysviivoja.
Takana olevat esteet ilmaistaan ää‐
nimerkillä ja näytössä samanaikai‐
sesti.
Edessä olevat esteet ilmaistaan ensin
näytössä. Alle 80 cm:n etäisyyksillä
kuuluu myös äänimerkki.
Kuljettajan tietokeskuksessa näkyvä
etäisyys voi poistua näkyvistä, jos
esiin tulee tärkeämpi viesti. Kun viesti on kuitattu painamalla suuntavilkku‐
vivussa SET/CLR , etäisyyden ilmoi‐
tus tulee jälleen näyttöön.

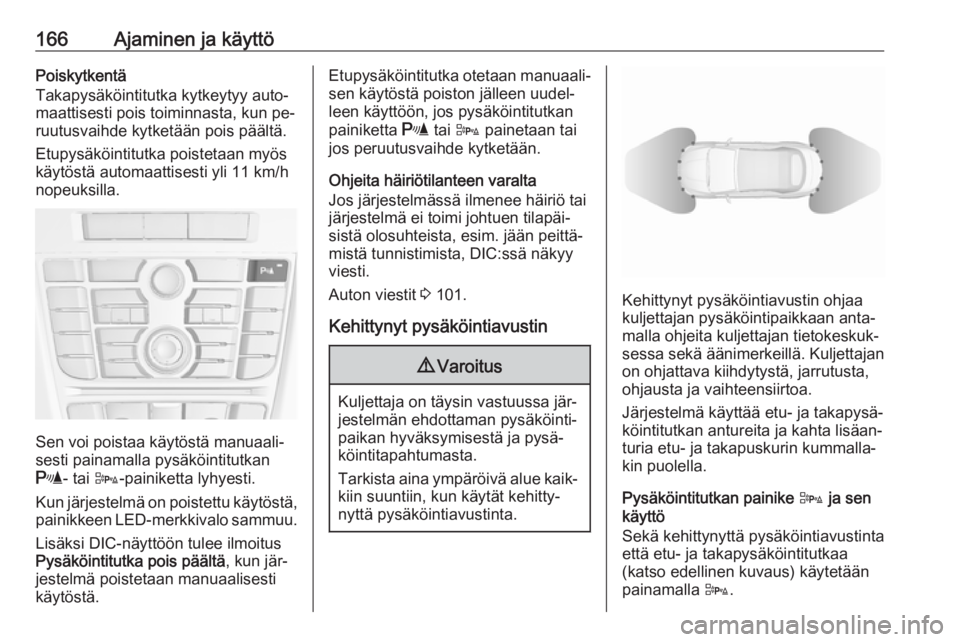

166Ajaminen ja käyttöPoiskytkentä
Takapysäköintitutka kytkeytyy auto‐
maattisesti pois toiminnasta, kun pe‐
ruutusvaihde kytketään pois päältä.
Etupysäköintitutka poistetaan myös
käytöstä automaattisesti yli 11 km/h
nopeuksilla.
Sen voi poistaa käytöstä manuaali‐
sesti painamalla pysäköintitutkan
r - tai D-painiketta lyhyesti.
Kun järjestelmä on poistettu käytöstä,
painikkeen LED-merkkivalo sammuu.
Lisäksi DIC-näyttöön tulee ilmoitusPysäköintitutka pois päältä , kun jär‐
jestelmä poistetaan manuaalisesti
käytöstä.
Etupysäköintitutka otetaan manuaali‐
sen käytöstä poiston jälleen uudel‐
leen käyttöön, jos pysäköintitutkan
painiketta r tai D painetaan tai
jos peruutusvaihde kytketään.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi johtuen tilapäi‐
sistä olosuhteista, esim. jään peittä‐
mistä tunnistimista, DIC:ssä näkyy
viesti.
Auton viestit 3 101.
Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa jär‐
jestelmän ehdottaman pysäköinti‐
paikan hyväksymisestä ja pysä‐
köintitapahtumasta.
Tarkista aina ympäröivä alue kaik‐ kiin suuntiin, kun käytät kehitty‐
nyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin ohjaa
kuljettajan pysäköintipaikkaan anta‐
malla ohjeita kuljettajan tietokeskuk‐
sessa sekä äänimerkeillä. Kuljettajan
on ohjattava kiihdytystä, jarrutusta,
ohjausta ja vaihteensiirtoa.
Järjestelmä käyttää etu- ja takapysä‐
köintitutkan antureita ja kahta lisäan‐
turia etu- ja takapuskurin kummalla‐ kin puolella.
Pysäköintitutkan painike D ja sen
käyttö
Sekä kehittynyttä pysäköintiavustinta
että etu- ja takapysäköintitutkaa
(katso edellinen kuvaus) käytetään
painamalla D.

Ajaminen ja käyttö167Painamalla lyhyesti D etupysäköin‐
titutka kytketään pois tai päälle.
Painikkeen D pitkä painallus (noin
yksi sekunti) ottaa kehittyneen pysä‐ köintiavustimen käyttöön tai poistaa
sen käytöstä.
Painikkeen logiikka järjestelmiä käy‐
tettäessä on seuraavanlainen:
● Etu- ja takapysäköintitutka on ak‐
tiivinen: lyhyt painallus poistaa
sen käytöstä.
● Etu- ja takapysäköintitutka on ak‐
tiivinen: pitkä painallus ottaa ke‐
hittyneen pysäköintiavustimen
käyttöön, jos eteenpäinajon
vaihde on kytkettynä.
● Kehittynyt pysäköintiavustin on aktiivinen: lyhyt painallus poistaa
sen käytöstä.
● Kehittynyt pysäköintiavustin on aktiivinen: pitkä painallus poistaa
kehittyneen pysäköintiavustimen
käytöstä.
● Kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka ovat
aktiivisia: lyhyt painallus poistaa molemmat järjestelmät käytöstä.Päällekytkentä
Etsittäessä pysäköintipaikkaa järjes‐
telmä otetaan käyttöön painamalla
D noin yhden sekunnin ajan.
Järjestelmä voidaan aktivoida ja se
voi etsiä pysäköintipaikkaa enintään
30 km/h nopeudessa.
Suurin sallittu etäisyys auton kyljen ja
pysäköityjen autojen rivin välillä on
1,8 metriä.
Toiminta
Kun autolla ajetaan pysäköityjen au‐
tojen rivin ohi ja järjestelmä on toimin‐ nassa, kehittynyt pysäköintiavustin
alkaa etsiä sopivaa pysäköintipaik‐
kaa. Kun soveltuva pysäköintipaikka
löytyy, kuljettajan tietokeskuksessa
näkyy visuaalinen palaute ja kuuluu
äänisignaali.
Jos kuljettaja ei pysäytä autoa
10 metrin sisällä ehdotetusta pysä‐
köintipaikasta, järjestelmä alkaa etsiä
toista sopivaa pysäköintipaikkaa.

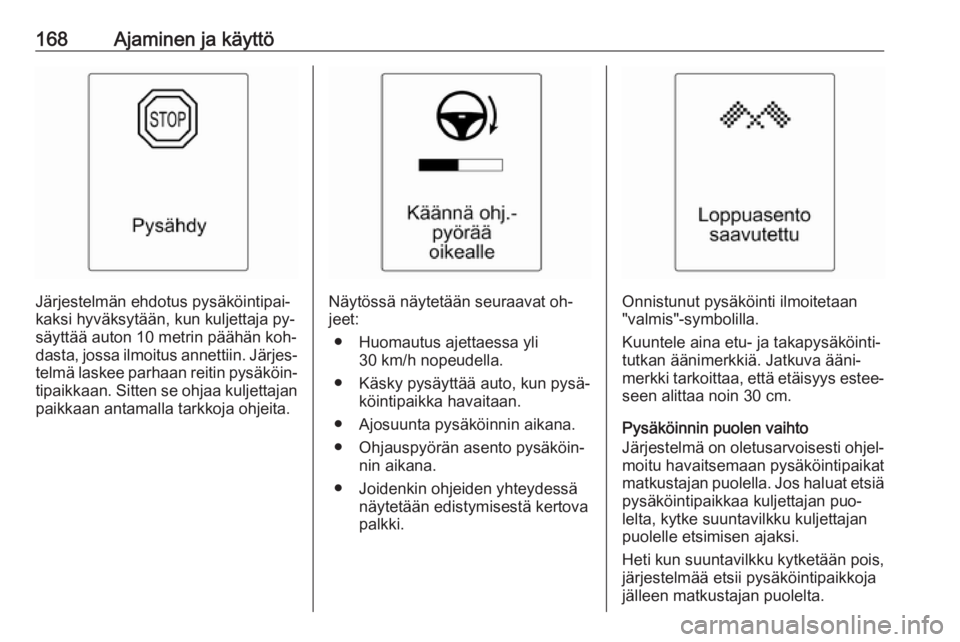

168Ajaminen ja käyttö
Järjestelmän ehdotus pysäköintipai‐
kaksi hyväksytään, kun kuljettaja py‐
säyttää auton 10 metrin päähän koh‐
dasta, jossa ilmoitus annettiin. Järjes‐ telmä laskee parhaan reitin pysäköin‐
tipaikkaan. Sitten se ohjaa kuljettajan
paikkaan antamalla tarkkoja ohjeita.Näytössä näytetään seuraavat oh‐
jeet:
● Huomautus ajettaessa yli 30 km/h nopeudella.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Ohjauspyörän asento pysäköin‐ nin aikana.
● Joidenkin ohjeiden yhteydessä näytetään edistymisestä kertova
palkki.Onnistunut pysäköinti ilmoitetaan
"valmis"-symbolilla.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐ seen alittaa noin 30 cm.
Pysäköinnin puolen vaihto
Järjestelmä on oletusarvoisesti ohjel‐
moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Jos haluat etsiä pysäköintipaikkaa kuljettajan puo‐
lelta, kytke suuntavilkku kuljettajan
puolelle etsimisen ajaksi.
Heti kun suuntavilkku kytketään pois,
järjestelmää etsii pysäköintipaikkoja
jälleen matkustajan puolelta.
