OPEL CASCADA 2016.5 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2016.5, Model line: CASCADA, Model: OPEL CASCADA 2016.5Pages: 275, veľkosť PDF: 7.81 MB
Page 101 of 275

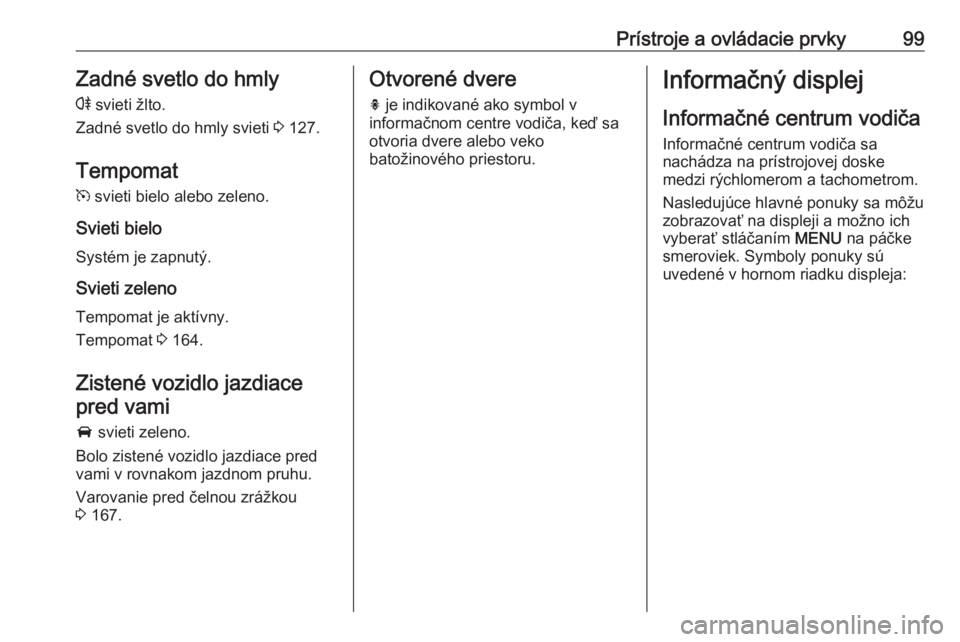

Prístroje a ovládacie prvky99Zadné svetlo do hmly
r svieti žlto.
Zadné svetlo do hmly svieti 3 127.
Tempomat
m svieti bielo alebo zeleno.
Svieti bielo
Systém je zapnutý.
Svieti zeleno
Tempomat je aktívny.
Tempomat 3 164.
Zistené vozidlo jazdiace
pred vami
A svieti zeleno.
Bolo zistené vozidlo jazdiace pred
vami v rovnakom jazdnom pruhu.
Varovanie pred čelnou zrážkou
3 167.Otvorené dvere
h je indikované ako symbol v
informačnom centre vodiča, keď sa
otvoria dvere alebo veko
batožinového priestoru.Informačný displej
Informačné centrum vodiča Informačné centrum vodiča sa
nachádza na prístrojovej doske
medzi rýchlomerom a tachometrom.
Nasledujúce hlavné ponuky sa môžu
zobrazovať na displeji a možno ich
vyberať stláčaním MENU na páčke
smeroviek. Symboly ponuky sú
uvedené v hornom riadku displeja:
Page 102 of 275

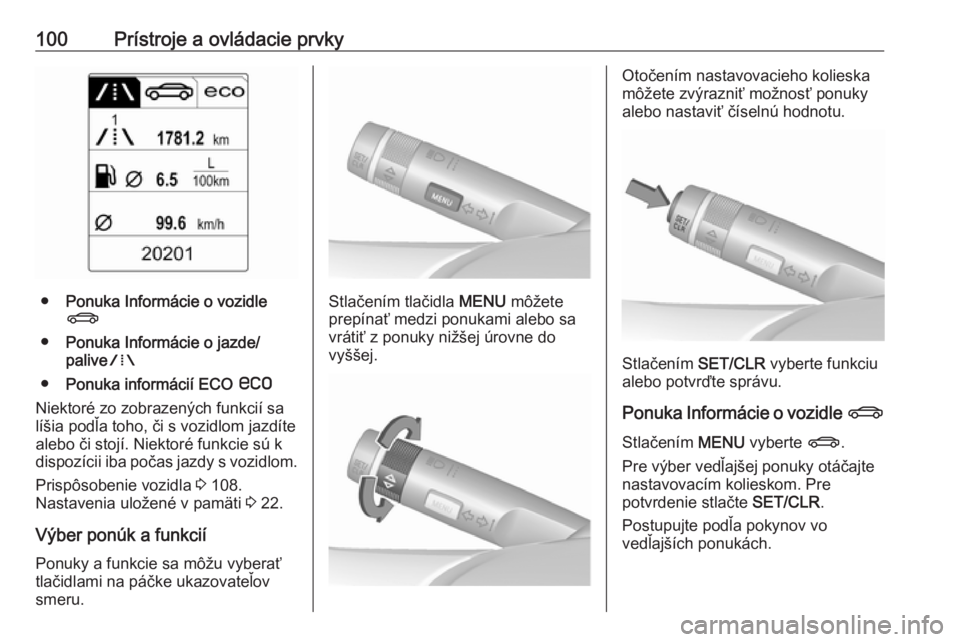

100Prístroje a ovládacie prvky
●Ponuka Informácie o vozidle
X
● Ponuka Informácie o jazde/
palive W
● Ponuka informácií ECO s
Niektoré zo zobrazených funkcií sa
líšia podľa toho, či s vozidlom jazdíte
alebo či stojí. Niektoré funkcie sú k
dispozícii iba počas jazdy s vozidlom.
Prispôsobenie vozidla 3 108.
Nastavenia uložené v pamäti 3 22.
Výber ponúk a funkcií
Ponuky a funkcie sa môžu vyberať
tlačidlami na páčke ukazovateľov
smeru.Stlačením tlačidla MENU môžete
prepínať medzi ponukami alebo sa vrátiť z ponuky nižšej úrovne do
vyššej.
Otočením nastavovacieho kolieska
môžete zvýrazniť možnosť ponuky
alebo nastaviť číselnú hodnotu.
Stlačením SET/CLR vyberte funkciu
alebo potvrďte správu.
Ponuka Informácie o vozidle X
Stlačením MENU vyberte X.
Pre výber vedľajšej ponuky otáčajte nastavovacím kolieskom. Pre
potvrdenie stlačte SET/CLR.
Postupujte podľa pokynov vo
vedľajších ponukách.
Page 103 of 275

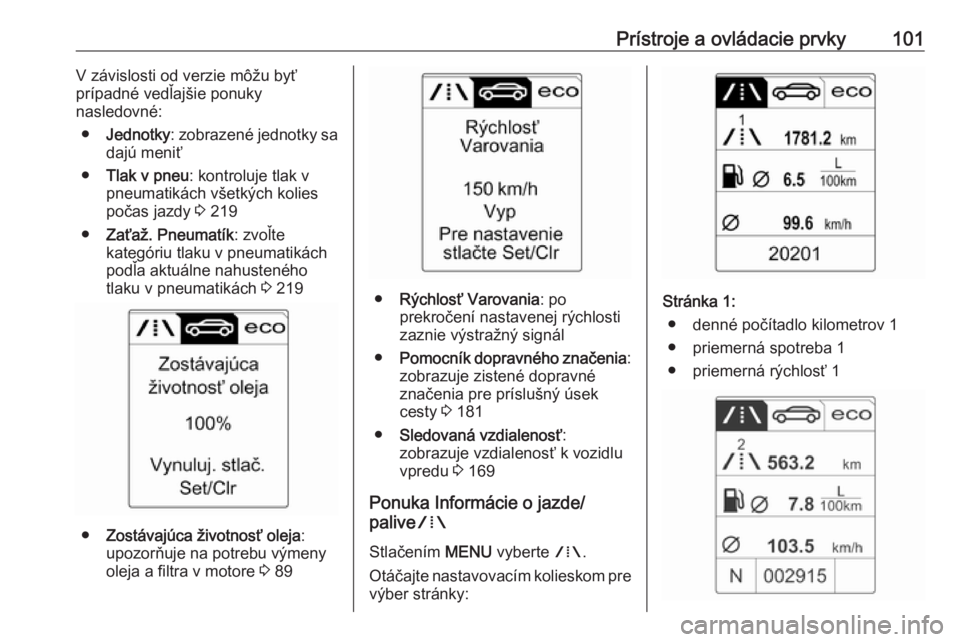

Prístroje a ovládacie prvky101V závislosti od verzie môžu byť
prípadné vedľajšie ponuky
nasledovné:
● Jednotky : zobrazené jednotky sa
dajú meniť
● Tlak v pneu : kontroluje tlak v
pneumatikách všetkých kolies
počas jazdy 3 219
● Zaťaž. Pneumatík : zvoľte
kategóriu tlaku v pneumatikách
podľa aktuálne nahusteného
tlaku v pneumatikách 3 219
● Zostávajúca životnosť oleja :
upozorňuje na potrebu výmeny
oleja a filtra v motore 3 89
● Rýchlosť Varovania : po
prekročení nastavenej rýchlosti
zaznie výstražný signál
● Pomocník dopravného značenia :
zobrazuje zistené dopravné
značenia pre príslušný úsek
cesty 3 181
● Sledovaná vzdialenosť :
zobrazuje vzdialenosť k vozidlu
vpredu 3 169
Ponuka Informácie o jazde/
palive W
Stlačením MENU vyberte W.
Otáčajte nastavovacím kolieskom pre
výber stránky:Stránka 1:
● denné počítadlo kilometrov 1
● priemerná spotreba 1
● priemerná rýchlosť 1
Page 104 of 275

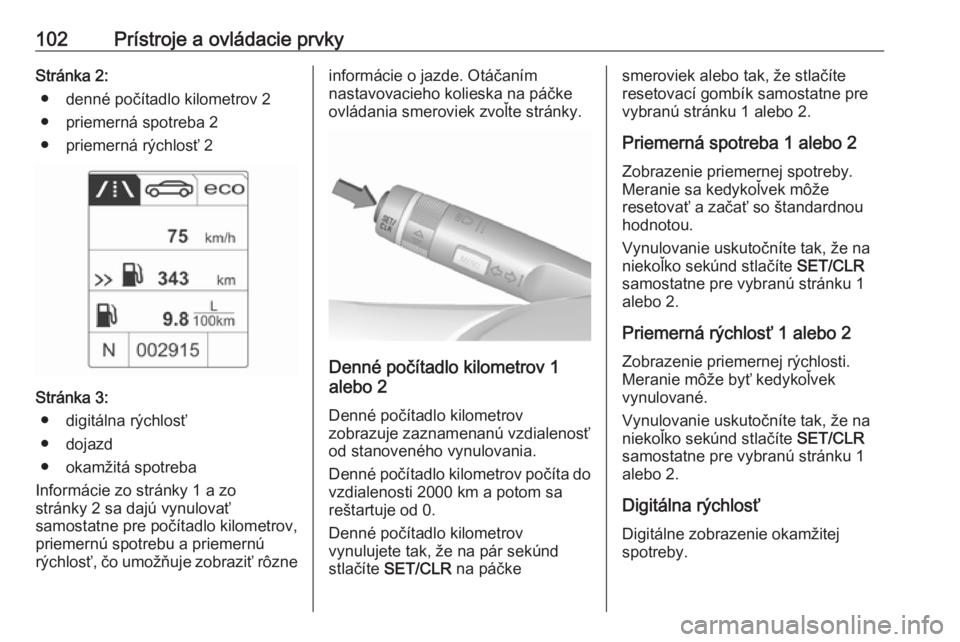

102Prístroje a ovládacie prvkyStránka 2:● denné počítadlo kilometrov 2
● priemerná spotreba 2
● priemerná rýchlosť 2
Stránka 3: ● digitálna rýchlosť
● dojazd
● okamžitá spotreba
Informácie zo stránky 1 a zo
stránky 2 sa dajú vynulovať
samostatne pre počítadlo kilometrov,
priemernú spotrebu a priemernú
rýchlosť, čo umožňuje zobraziť rôzne
informácie o jazde. Otáčaním
nastavovacieho kolieska na páčke
ovládania smeroviek zvoľte stránky.
Denné počítadlo kilometrov 1
alebo 2
Denné počítadlo kilometrov
zobrazuje zaznamenanú vzdialenosť
od stanoveného vynulovania.
Denné počítadlo kilometrov počíta do
vzdialenosti 2000 km a potom sa
reštartuje od 0.
Denné počítadlo kilometrov
vynulujete tak, že na pár sekúnd
stlačíte SET/CLR na páčke
smeroviek alebo tak, že stlačíte
resetovací gombík samostatne pre
vybranú stránku 1 alebo 2.
Priemerná spotreba 1 alebo 2
Zobrazenie priemernej spotreby.
Meranie sa kedykoľvek môže
resetovať a začať so štandardnou
hodnotou.
Vynulovanie uskutočníte tak, že na
niekoľko sekúnd stlačíte SET/CLR
samostatne pre vybranú stránku 1
alebo 2.
Priemerná rýchlosť 1 alebo 2 Zobrazenie priemernej rýchlosti.
Meranie môže byť kedykoľvek
vynulované.
Vynulovanie uskutočníte tak, že na
niekoľko sekúnd stlačíte SET/CLR
samostatne pre vybranú stránku 1
alebo 2.
Digitálna rýchlosť Digitálne zobrazenie okamžitej
spotreby.

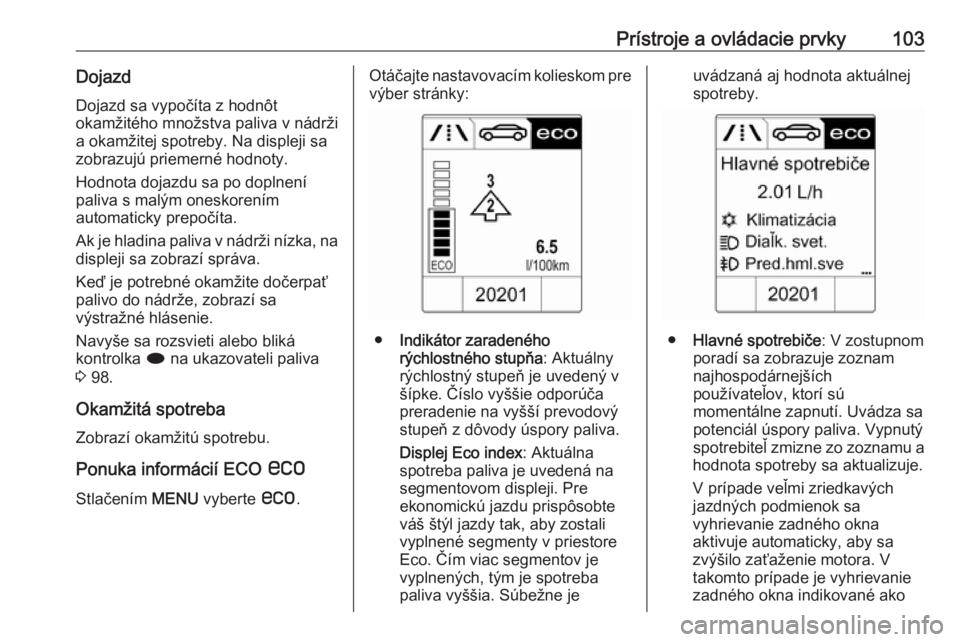

Page 105 of 275
Prístroje a ovládacie prvky103DojazdDojazd sa vypočíta z hodnôt
okamžitého množstva paliva v nádrži
a okamžitej spotreby. Na displeji sa
zobrazujú priemerné hodnoty.
Hodnota dojazdu sa po doplnení
paliva s malým oneskorením
automaticky prepočíta.
Ak je hladina paliva v nádrži nízka, na
displeji sa zobrazí správa.
Keď je potrebné okamžite dočerpať
palivo do nádrže, zobrazí sa
výstražné hlásenie.
Navyše sa rozsvieti alebo bliká
kontrolka i na ukazovateli paliva
3 98.
Okamžitá spotreba Zobrazí okamžitú spotrebu.
Ponuka informácií ECO s
Stlačením MENU vyberte s.Otáčajte nastavovacím kolieskom pre
výber stránky:
● Indikátor zaradeného
rýchlostného stupňa : Aktuálny
rýchlostný stupeň je uvedený v
šípke. Číslo vyššie odporúča
preradenie na vyšší prevodový stupeň z dôvody úspory paliva.
Displej Eco index : Aktuálna
spotreba paliva je uvedená na
segmentovom displeji. Pre
ekonomickú jazdu prispôsobte
váš štýl jazdy tak, aby zostali
vyplnené segmenty v priestore Eco. Čím viac segmentov je
vyplnených, tým je spotreba
paliva vyššia. Súbežne je
uvádzaná aj hodnota aktuálnej
spotreby.
● Hlavné spotrebiče : V zostupnom
poradí sa zobrazuje zoznam najhospodárnejších
používateľov, ktorí sú
momentálne zapnutí. Uvádza sa
potenciál úspory paliva. Vypnutý
spotrebiteľ zmizne zo zoznamu a
hodnota spotreby sa aktualizuje.
V prípade veľmi zriedkavých
jazdných podmienok sa
vyhrievanie zadného okna
aktivuje automaticky, aby sa
zvýšilo zaťaženie motora. V
takomto prípade je vyhrievanie zadného okna indikované ako
Page 106 of 275

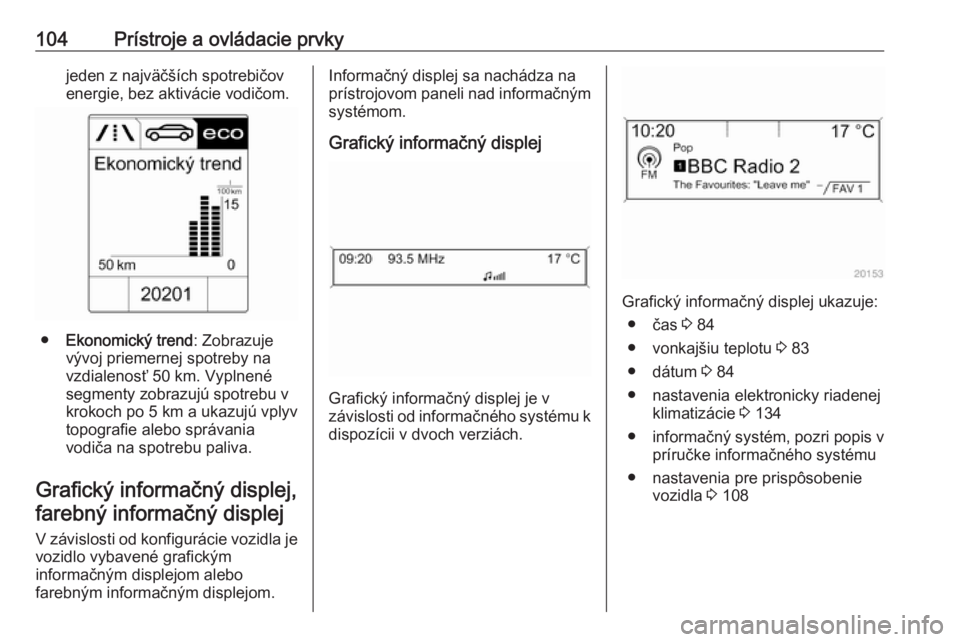

104Prístroje a ovládacie prvkyjeden z najväčších spotrebičov
energie, bez aktivácie vodičom.
● Ekonomický trend : Zobrazuje
vývoj priemernej spotreby na
vzdialenosť 50 km. Vyplnené
segmenty zobrazujú spotrebu v
krokoch po 5 km a ukazujú vplyv topografie alebo správania
vodiča na spotrebu paliva.
Grafický informačný displej, farebný informačný displej
V závislosti od konfigurácie vozidla je
vozidlo vybavené grafickým
informačným displejom alebo
farebným informačným displejom.
Informačný displej sa nachádza na
prístrojovom paneli nad informačným
systémom.
Grafický informačný displej
Grafický informačný displej je v
závislosti od informačného systému k dispozícii v dvoch verziách.
Grafický informačný displej ukazuje:
● čas 3 84
● vonkajšiu teplotu 3 83
● dátum 3 84
● nastavenia elektronicky riadenej klimatizácie 3 134
● informačný systém, pozri popis v
príručke informačného systému
● nastavenia pre prispôsobenie vozidla 3 108
Page 107 of 275

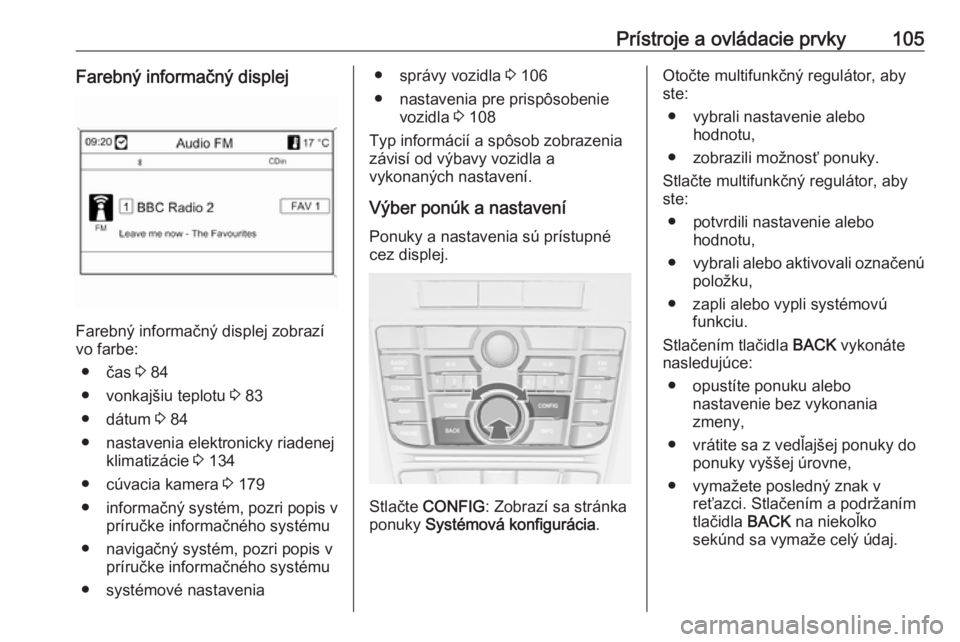

Prístroje a ovládacie prvky105Farebný informačný displej
Farebný informačný displej zobrazí
vo farbe:
● čas 3 84
● vonkajšiu teplotu 3 83
● dátum 3 84
● nastavenia elektronicky riadenej klimatizácie 3 134
● cúvacia kamera 3 179
● informačný systém, pozri popis v
príručke informačného systému
● navigačný systém, pozri popis v príručke informačného systému
● systémové nastavenia
● správy vozidla 3 106
● nastavenia pre prispôsobenie vozidla 3 108
Typ informácií a spôsob zobrazenia
závisí od výbavy vozidla a
vykonaných nastavení.
Výber ponúk a nastavení Ponuky a nastavenia sú prístupné
cez displej.
Stlačte CONFIG : Zobrazí sa stránka
ponuky Systémová konfigurácia .
Otočte multifunkčný regulátor, aby
ste:
● vybrali nastavenie alebo hodnotu,
● zobrazili možnosť ponuky.
Stlačte multifunkčný regulátor, aby
ste:
● potvrdili nastavenie alebo hodnotu,
● vybrali alebo aktivovali označenú
položku,
● zapli alebo vypli systémovú funkciu.
Stlačením tlačidla BACK vykonáte
nasledujúce:
● opustíte ponuku alebo nastavenie bez vykonania
zmeny,
● vrátite sa z vedľajšej ponuky do ponuky vyššej úrovne,
● vymažete posledný znak v reťazci. Stlačením a podržaním
tlačidla BACK na niekoľko
sekúnd sa vymaže celý údaj.

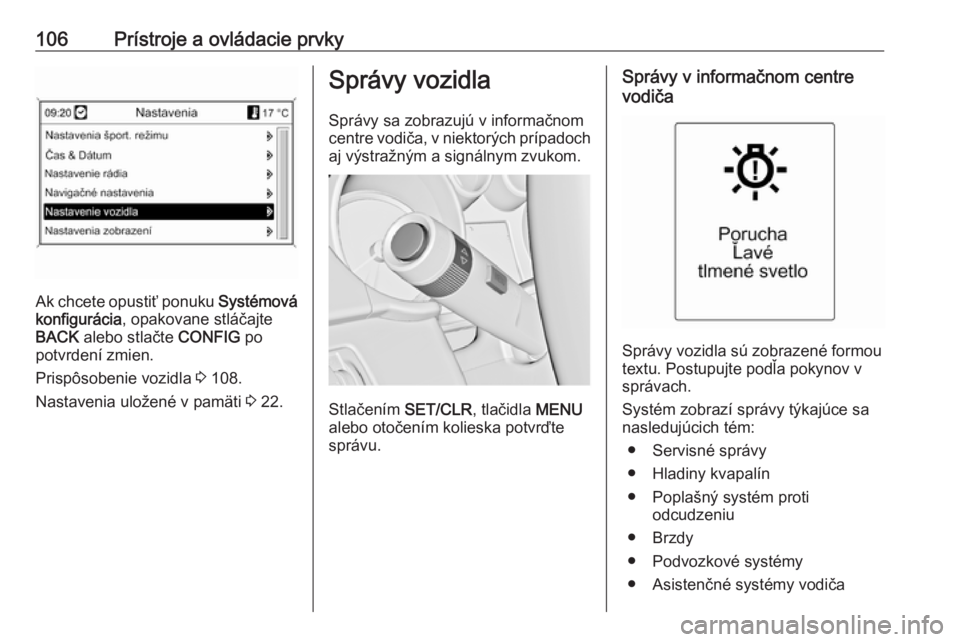

Page 108 of 275
106Prístroje a ovládacie prvky
Ak chcete opustiť ponuku Systémová
konfigurácia , opakovane stláčajte
BACK alebo stlačte CONFIG po
potvrdení zmien.
Prispôsobenie vozidla 3 108.
Nastavenia uložené v pamäti 3 22.
Správy vozidla
Správy sa zobrazujú v informačnom
centre vodiča, v niektorých prípadoch
aj výstražným a signálnym zvukom.
Stlačením SET/CLR, tlačidla MENU
alebo otočením kolieska potvrďte správu.
Správy v informačnom centre
vodiča
Správy vozidla sú zobrazené formou
textu. Postupujte podľa pokynov v
správach.
Systém zobrazí správy týkajúce sa
nasledujúcich tém:
● Servisné správy
● Hladiny kvapalín
● Poplašný systém proti odcudzeniu
● Brzdy
● Podvozkové systémy
● Asistenčné systémy vodiča
Page 109 of 275

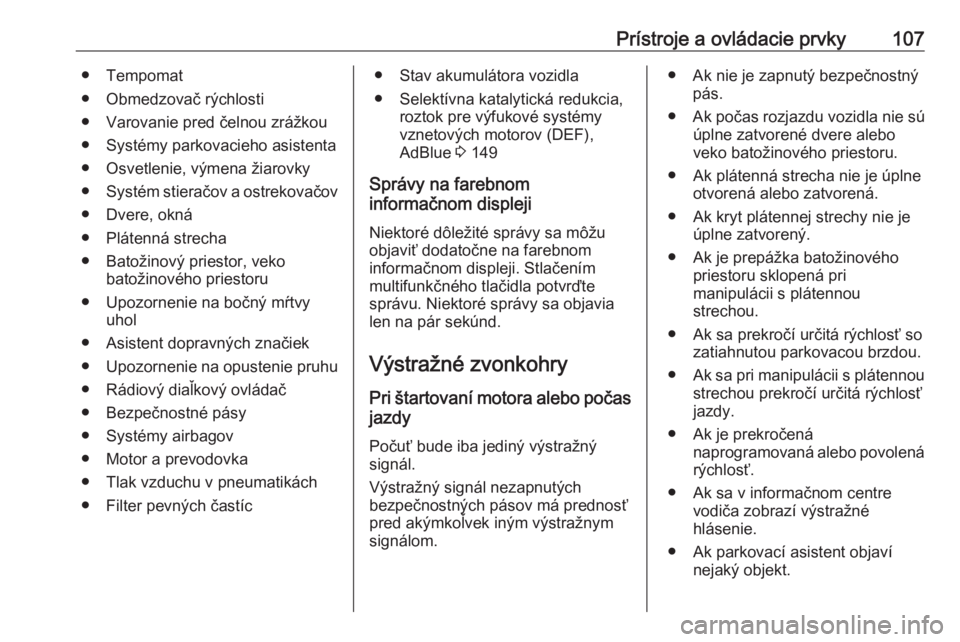

Prístroje a ovládacie prvky107● Tempomat
● Obmedzovač rýchlosti
● Varovanie pred čelnou zrážkou
● Systémy parkovacieho asistenta
● Osvetlenie, výmena žiarovky
● Systém stieračov a ostrekovačov
● Dvere, okná
● Plátenná strecha
● Batožinový priestor, veko batožinového priestoru
● Upozornenie na bočný mŕtvy uhol
● Asistent dopravných značiek
● Upozornenie na opustenie pruhu
● Rádiový diaľkový ovládač
● Bezpečnostné pásy
● Systémy airbagov
● Motor a prevodovka
● Tlak vzduchu v pneumatikách ● Filter pevných častíc● Stav akumulátora vozidla
● Selektívna katalytická redukcia, roztok pre výfukové systémy
vznetových motorov (DEF),
AdBlue 3 149
Správy na farebnom
informačnom displeji
Niektoré dôležité správy sa môžu
objaviť dodatočne na farebnom
informačnom displeji. Stlačením
multifunkčného tlačidla potvrďte
správu. Niektoré správy sa objavia
len na pár sekúnd.
Výstražné zvonkohry
Pri štartovaní motora alebo počas jazdy
Počuť bude iba jediný výstražný
signál.
Výstražný signál nezapnutých
bezpečnostných pásov má prednosť
pred akýmkoľvek iným výstražnym
signálom.● Ak nie je zapnutý bezpečnostný pás.
● Ak počas rozjazdu vozidla nie sú
úplne zatvorené dvere alebo
veko batožinového priestoru.
● Ak plátenná strecha nie je úplne otvorená alebo zatvorená.
● Ak kryt plátennej strechy nie je úplne zatvorený.
● Ak je prepážka batožinového priestoru sklopená pri
manipulácii s plátennou
strechou.
● Ak sa prekročí určitá rýchlosť so zatiahnutou parkovacou brzdou.
● Ak sa pri manipulácii s plátennou
strechou prekročí určitá rýchlosť
jazdy.
● Ak je prekročená naprogramovaná alebo povolenárýchlosť.
● Ak sa v informačnom centre vodiča zobrazí výstražné
hlásenie.
● Ak parkovací asistent objaví nejaký objekt.
Page 110 of 275

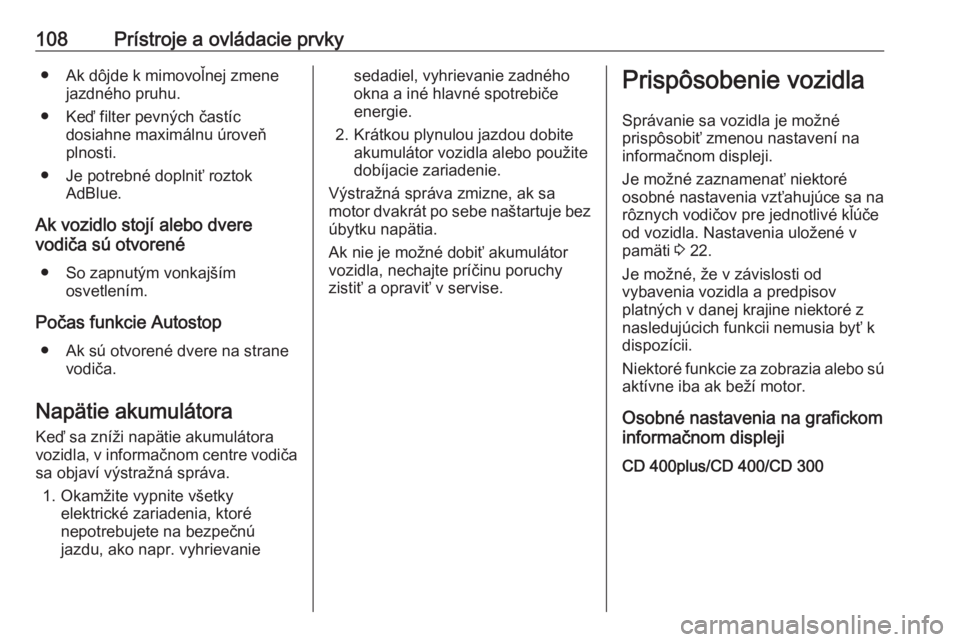

108Prístroje a ovládacie prvky● Ak dôjde k mimovoľnej zmenejazdného pruhu.
● Keď filter pevných častíc dosiahne maximálnu úroveň
plnosti.
● Je potrebné doplniť roztok AdBlue.
Ak vozidlo stojí alebo dvere
vodiča sú otvorené
● So zapnutým vonkajším osvetlením.
Počas funkcie Autostop ● Ak sú otvorené dvere na strane vodiča.
Napätie akumulátora
Keď sa zníži napätie akumulátora
vozidla, v informačnom centre vodiča sa objaví výstražná správa.
1. Okamžite vypnite všetky elektrické zariadenia, ktorénepotrebujete na bezpečnú
jazdu, ako napr. vyhrievaniesedadiel, vyhrievanie zadného
okna a iné hlavné spotrebiče
energie.
2. Krátkou plynulou jazdou dobite akumulátor vozidla alebo použite
dobíjacie zariadenie.
Výstražná správa zmizne, ak sa
motor dvakrát po sebe naštartuje bez
úbytku napätia.
Ak nie je možné dobiť akumulátor
vozidla, nechajte príčinu poruchy
zistiť a opraviť v servise.Prispôsobenie vozidla
Správanie sa vozidla je možné
prispôsobiť zmenou nastavení na
informačnom displeji.
Je možné zaznamenať niektoré
osobné nastavenia vzťahujúce sa na
rôznych vodičov pre jednotlivé kľúče
od vozidla. Nastavenia uložené v
pamäti 3 22.
Je možné, že v závislosti od
vybavenia vozidla a predpisov
platných v danej krajine niektoré z
nasledujúcich funkcii nemusia byť k
dispozícii.
Niektoré funkcie za zobrazia alebo sú
aktívne iba ak beží motor.
Osobné nastavenia na grafickom
informačnom displeji
CD 400plus/CD 400/CD 300
