136Klima Sistemi
Sıcaklık minimum Lo olarak
ayarlandığında, soğutma n
açıldığında, klima sistemi maksimum soğutma seviyesinde çalışır.
Sıcaklık maksimum Hi olarak
ayarlandığında klima sistemi
maksimum ısıtma seviyesinde çalışır.
Not
n açıksa, istenen kabin sıcaklığının
azaltılması motorun Autostop'tan
yeniden başlamasına veya
Autostop'un engellemesine neden
olabilir.
Stop-start sistemi 3 144.
Camların buğudan ve buzdan
arındırılması V
●
V basın. Düğmedeki LED,
aktivasyonu belirtmek için yanar.
● Sıcaklık ve hava dağıtımı otomatik olarak ayarlanır ve fanen yüksek hız kademesinde
çalışır.
● Arka cam ısıtıcısını Ü açın.
● Önceki moda geri dönmek için, V tuşuna basın. Yeniden
otomatik moduna geçmek için:
AUTO tuşuna basın.
Otomatik arka cam ısıtması,
Bilgi Ekranı'ndaki Settings (Ayarlar)
menüsünden değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 108.
Not
Motor çalışırken V tuşuna
basılırsa, V düğmesine yeniden
basılana kadar, Autostop engellenir.
Fan açık ve motor çalışırken s
düğmesine basılırsa, s düğmesine
tekrar basılana veya fan kapatılana kadar Otomatik Durdurma
engellenir.
Motor Autostop durumunda iken, V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Motor Autostop durumunda ve fan
açıkken s düğmesine basılırsa,
motor otomatik olarak yeniden
çalışır.
Stop-start sistemi 3 144.

138Klima SistemiSoğutmak için n üzerine basın.
Düğmedeki LED, aktivasyonu
belirtmek için yanar. Soğutma sadece motor çalışıyor ve klima sistemi fanı
açık ise çalışır.
Soğutmayı kapatmak için yeniden n
düğmesine basın.
Klima sistemi dış hava sıcaklığı belli
bir seviyenin üzerinde olduğunda
havayı soğutur ve nemini alır
(kurutur). Bu yüzden aracın altından
yoğuşma suyu damlayabilir.
Soğutma veya kurutma gerekmediği
zaman, yakıt tasarrufu sağlamak için
soğutma sistemini kapatın. Soğutma
sistemi kapatıldığında, klima sistemi
bir Autostop esnasında motorun
yeniden çalıştırılmasını talep etmez.
İstisna: buz çözme sistemi devreye
girer ve 0 °C'nin üzerindeki dış hava
sıcaklığı yeniden başlatma talep
eder.
Stop-start sistemi 3 144.
Soğutma çalıştırıldığında ekranda
ACON veya kapatıldığında ACOFF
görüntülenir.Motor çalıştırıldıktan sonra soğutma
işleminin devreye sokulması veya devreden çıkarılması,
Bilgi Ekranı'ndaki Settings (Ayarlar) menüsünden değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 108.
Hava devirdaim (resirkülasyon)
modu 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Düğmedeki LED, aktivasyonu
belirtmek için yanar.
Sirkülasyon modunu devre dışı
bırakmak için 4 düğmesine
yeniden basın.
9 Uyarı
Hava sirkülasyon sistemi
açıldığında araç dışındaki taze
havanın araç içine girişi en aza
indirilir. Soğutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön
cam dışarıdan buğulanabilir. Ön cam
dıştan buğulanırsa, ön cam
sileceklerini çalıştırıp s devre dışı
bırakın.
Temel ayarlar Bazı ayarlar, Bilgi Ekranındaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 108.

Sürüş ve kullanım141Sürüş ve kullanımSürüşle ilgili hatırlatmalar...........142
Aracın kontrolü ........................ 142
Direksiyon kullanımı ................142
Yerden yükseklik .....................142
Çalıştırma ve kullanım ...............143
İlk sürüş ................................... 143
Kontak anahtarı konumları ......143
Tutulan güç çıkışı ....................143
Motorun çalıştırılması ..............143
Yakıt kesme ............................. 144
Stop-start sistemi .....................144
Park etme ................................ 146
Motor egzozu ............................. 148
Dizel partikül filtresi .................148
Katalitik konvertör ....................149
AdBlue ..................................... 149
Otomatik şanzıman ....................152
Şanzıman ekranı .....................152
Vites kolu ................................. 153
Manuel vites değiştirme modu . 154
Elektronik kontrollü sürüş programları ............................. 154
Arıza ........................................ 155
Güç kaynağı kesintisi ..............155
Manuel şanzıman ......................156Frenler....................................... 157
Anti blokaj fren sistemi (ABS) ..157
El freni ..................................... 158
Fren asistanı ............................ 159
Yokuşta kalkış desteği .............160
Sürüş kontrol sistemleri .............160
Çekiş kontrol sistemi ...............160
Elektronik Stabilite Kontrolü ....161
İnteraktif Sürüş Sistemi ...........162
Sürücü destek sistemleri ............164
Hız Sabitleme Sistemi (Cruise control) ................................... 164
Hız sınırlayıcı ........................... 166
Önden çarpışma alarmı ...........167
Öndeki Mesafe Göstergesi ......169
Park Asistanı ........................... 170
Yan kör nokta alarmı ...............177
Arka görüş kamerası ...............179
Trafik işareti desteği ................181
Şerit değiştirme uyarısı ............184
Yakıt ........................................... 185
Benzinli motorlar için yakıt .......185
Dizel motorlar için yakıt ...........186
Yakıt doldurma ........................ 186
Yakıt tüketimi -
CO 2-emisyonları
....................188
Römork çekme ........................... 189
Genel Bilgiler ........................... 189Sürüş özellikleri, çekme ile ilgili
tavsiyeler ................................ 189
Römork/karavan çekme ..........189
Karavan/römork çekme ekipmanı ................................. 190

142Sürüş ve kullanımSürüşle ilgili
hatırlatmalar
Aracın kontrolü
Aracı motoru çalıştırmadan
rölantide sürmeyin (Autostop
esnasında sürülebilir)
Bu takdirde ünitelerden birçoğu
(örneğin; fren gücü takviyesi, elektro
servo direksiyon) çalışmaz. Bu
şekilde sürüş hem sizin için hem de
başkaları için tehlikelidir. Autostop
esnasında tüm sistemler çalışır, fakat
servo direksiyon yardımı kontrollü
olarak azaltılır ve hız düşürülür.
Stop-start sistemi 3 144.
Rölanti yükseltme
Akü zayıf olduğundan şarj edilmesi
gerekiyorsa, jeneratörün gücünün
yükseltilmesi gerekir. Buna
duyulabilen bir rölanti yükseltmesi ile
erişilir. Sürücü Bilgi Sisteminde bir
mesaj görüntülenir.Pedallar
Pedalların altına kayarak pedal
hareketini kısıtlayabilecek herhangi
bir eşyayı ayak bölümüne koymayın.
Sadece sürücü tarafına tam oturan ve
tespit elemanlarıyla sabitlenen zemin
paspasları kullanın.
Direksiyon kullanımı
Motor durduğu için veya bir sistem
arızası nedeniyle servo direksiyon
kullanım yardımı kesilirse, araç
yönlendirilebilir ama daha fazla çaba gerektirebilir.
Kontrol lambası c 3 95.Dikkat
Hidrolik servo direksiyonla
donatılmış araçlar:
Direksiyon tur dönüşünü
tamamlayana kadar döndürülür ve 15 saniyeden daha fazla bu
konumda tutulursa, hidrolik
direksiyon sisteminde hasar
oluşabilir ve hidrolik direksiyon
yardımcısı kaybı olabilir.
Yerden yükseklik
İndirgenmiş yerden yükseklik
nedeniyle, araç yüküne ve şasi
görünümüne bağlı olarak araç zarar
görebilir. Dik yollarda, otopark giriş ve çıkışlarında, yüksek bordürler ve
bozuk yüzeylerde çok dikkatli olun ve
aracı yavaş kullanın. Mümkünse,
bordür veya bozuk yüzeylerde
üzerinde giderken, tekerlekleri birbiri
ardına çapraz olarak kullanın.

144Sürüş ve kullanımDizel motorlar: ön ısıtma için
anahtarı ! kontrol lambası sönene
kadar 2 konumuna çevirin.
Anahtarı 3 konuma çevirin ve bırakın:
Motor çalıştığı sürece sistem
otomatik bir prosedür olarak marş
motorunu kısa bir bekleme süresinin
ardından çalıştırır, bkz. 'Otomatik
marş motoru kontrolü'.
Yeniden çalıştırmadan önce veya
motoru durdurmak için kontak
anahtarını 0 konumuna geri getirin.
Autostop esnasında, motoru
çalıştırmak için debriyaj pedalına
basılabilir.
Aracın düşük sıcaklıklarda
çalıştırılması
Araç ilave ısıtıcı olmadan dizel
motorlarda -25 °С ve benzinli
motorlarda -30 °C'ye kadar
çalıştırılabilir. Bunun için doğru
viskozitede motor yağı, doğru yakıt,
servisi yapılmış ve araç aküsünün
şarjının yeterli olması gerekir.
Sıcaklık -30 °C'nin altında ise,
otomatik şanzımanın ısınması yakl.
5 dakika sürer. Vites kolu P
konumunda olmalıdır.Otomatik marş motoru kontrolü
Bu fonksiyon motor start sürecini
kontrol eder. Sürücü kontak
anahtarını 3. konumda tutmak
zorunda kalmaz. Devreye girdiğinde motor çalışır konuma gelene kadar
sistem otomatik olarak ateşleme
yapar. Kontrol prosedürü dolayısıyla
motor çalıştırma işlemi kısa bir
bekleme süresinin ardından
gerçekleşir.
Motorun çalıştırılamama sebepleri
şunlar olabilir:
● Debriyaj pedalının basılmaması (manuel şanzımanda).
● Fren pedalına basılmaması ve vites kolunun P veya N
konumuna getirilmemesi
(otomatik şanzıman).
● Zaman aşımı.
Turbo motor ısınması
Motor çalıştırıldığında kullanılabilir
torku kısa bir süre için sınırlı olabilir,
bu durum özellikle soğuk motor için
geçerlidir. Bu sınırlama yağlama
sisteminin motoru tamamen
koruyabilmesi için gereklidir.Yakıt kesme
Örneğin, uzun rampa inerken araç
vitese takılı ve debriyaja basılmıyorsa
yakıt enjeksiyonu otomatik olarak
kesilir.
Stop-start sistemi Stop-start sistemi yakıt tasarrufusağlanmasına ve egzoz
salınımlarının azaltılmasına yardımcı
olur. Koşullar izin verirse, araç bir
düşük hızda ise veya durduğunda
motoru kapatır, örneğin trafik
ışıklarında veya trafik sıkışmasında.
Debriyaja basılır basılmaz motoru
otomatik olarak çalıştırır. Bir araç
aküsü sensörü sayesinde Autostop
sadece araç aküsünü yeniden marş
etmek için yeterli derecede şarjlı ise
gerçekleşir.
Etkinleştirilmesi
Stop-start sistemi motor marş
edildiğinde, araç kalktığında ve ileride
bu bölümde verilen koşullar yerine
getirildiğinde kullanılabilir.

Sürüş ve kullanım145Devre dışı bırakılması
Stop-start sistemini eco düğmesine
basarak elle devre dışı bırakın.
Düğmedeki LED'in sönmesi devre
dışı bırakıldığını gösterir.
Autostop Araç bir düşük hızda ise veyaduruyorsa, bir Autostop
etkinleştirmek için:
● Debriyaj pedalına basın.
● Vites değiştirme kolunu boşa getirin.
● Debriyaj pedalını bırakın.
Kontak açık kalır, fakat motor kapanır.
Autostop motor devir saatindeki
konumundaki ibrede bir AUTOSTOP
ile gösterilir.
Bir Autostop esnasında, ısıtma ve
frenleme performansı muhafaza
edilecektir.
Dikkat
Bir Autostop sırasında servo
direksiyon yardımı azalabilir.
Autostop koşulları
Stop-start sistemi aşağıdaki
koşulların her birini kontrol eder:
● Stop-start sistemi manuel olarak devre dışı bırakılmadı.
● Kaput tamamen kapalı.
● Sürücü kapısı kapalı veya sürücü
emniyet kemeri bağlı.
● Araç aküsü yeterli derecede şarj edilmiş ve durumu iyi.
● Motor ısınmış.
● Motor soğutma suyu sıcaklığı çok
yüksek değil.
● Motor egzozu sıcaklığı yüksek değil, örn. yüksek motor gücünde
sürdükten sonra.
● Ortam sıcaklığı -5 °C'ın üzerinde.
● Klima sistemi Autostop'a izin verir.
● Fren vakumu yeterli. ● Dizel partikül filtresinin kendi kendini temizleme işlevi etkin
değil.
● Araç en son Autostop'tan beri en az yürüyüş hızında sürülüyor.

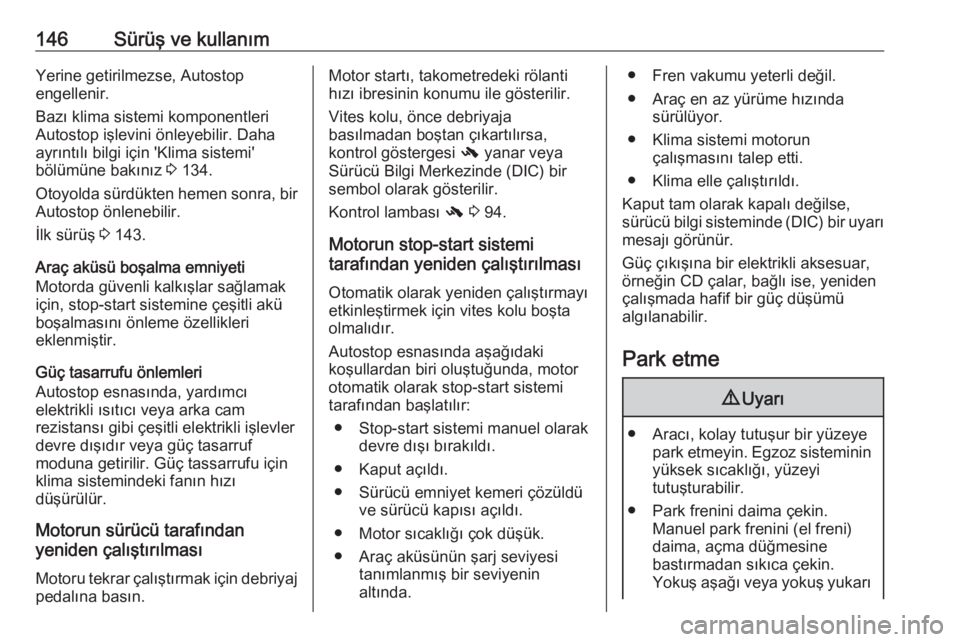

146Sürüş ve kullanımYerine getirilmezse, Autostop
engellenir.
Bazı klima sistemi komponentleri
Autostop işlevini önleyebilir. Daha ayrıntılı bilgi için 'Klima sistemi'
bölümüne bakınız 3 134.
Otoyolda sürdükten hemen sonra, bir Autostop önlenebilir.
İlk sürüş 3 143.
Araç aküsü boşalma emniyeti
Motorda güvenli kalkışlar sağlamak
için, stop-start sistemine çeşitli akü
boşalmasını önleme özellikleri
eklenmiştir.
Güç tasarrufu önlemleri
Autostop esnasında, yardımcı
elektrikli ısıtıcı veya arka cam
rezistansı gibi çeşitli elektrikli işlevler
devre dışıdır veya güç tasarruf
moduna getirilir. Güç tassarrufu için
klima sistemindeki fanın hızı
düşürülür.
Motorun sürücü tarafından
yeniden çalıştırılması
Motoru tekrar çalıştırmak için debriyaj
pedalına basın.Motor startı, takometredeki rölanti
hızı ibresinin konumu ile gösterilir.
Vites kolu, önce debriyaja
basılmadan boştan çıkartılırsa,
kontrol göstergesi - yanar veya
Sürücü Bilgi Merkezinde (DIC) bir sembol olarak gösterilir.
Kontrol lambası - 3 94.
Motorun stop-start sistemi
tarafından yeniden çalıştırılması
Otomatik olarak yeniden çalıştırmayı
etkinleştirmek için vites kolu boşta
olmalıdır.
Autostop esnasında aşağıdaki
koşullardan biri oluştuğunda, motor
otomatik olarak stop-start sistemi
tarafından başlatılır:
● Stop-start sistemi manuel olarak devre dışı bırakıldı.
● Kaput açıldı.
● Sürücü emniyet kemeri çözüldü ve sürücü kapısı açıldı.
● Motor sıcaklığı çok düşük.
● Araç aküsünün şarj seviyesi tanımlanmış bir seviyenin
altında.● Fren vakumu yeterli değil.
● Araç en az yürüme hızında sürülüyor.
● Klima sistemi motorun çalışmasını talep etti.
● Klima elle çalıştırıldı.
Kaput tam olarak kapalı değilse,
sürücü bilgi sisteminde (DIC) bir uyarı mesajı görünür.
Güç çıkışına bir elektrikli aksesuar,
örneğin CD çalar, bağlı ise, yeniden
çalışmada hafif bir güç düşümü
algılanabilir.
Park etme9 Uyarı
● Aracı, kolay tutuşur bir yüzeye
park etmeyin. Egzoz sisteminin
yüksek sıcaklığı, yüzeyi
tutuşturabilir.
● Park frenini daima çekin. Manuel park frenini (el freni)
daima, açma düğmesine
bastırmadan sıkıca çekin.
Yokuş aşağı veya yokuş yukarı

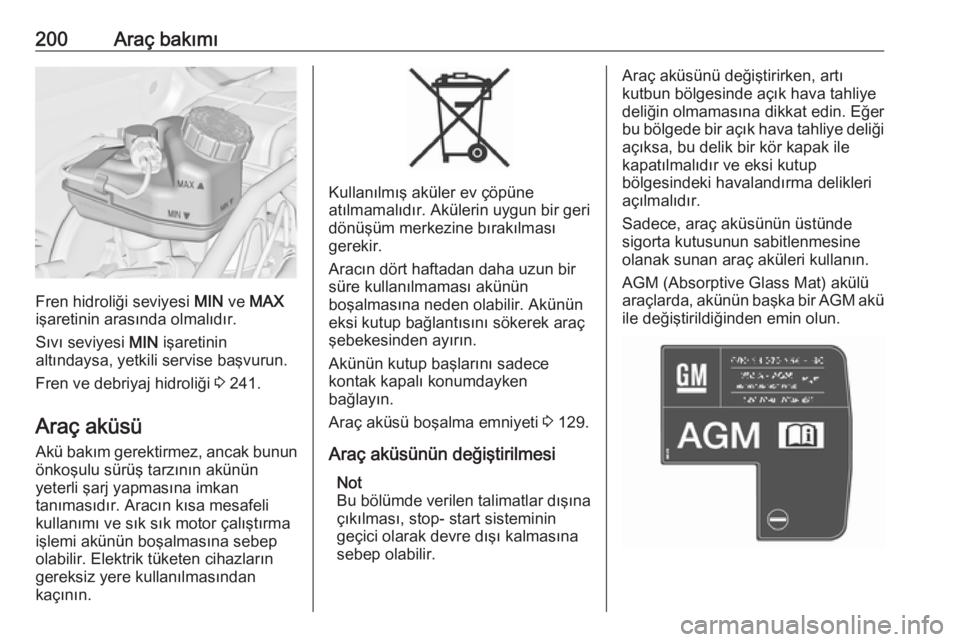

200Araç bakımı
Fren hidroliği seviyesi MIN ve MAX
işaretinin arasında olmalıdır.
Sıvı seviyesi MIN işaretinin
altındaysa, yetkili servise başvurun.
Fren ve debriyaj hidroliği 3 241.
Araç aküsü Akü bakım gerektirmez, ancak bunun
önkoşulu sürüş tarzının akünün
yeterli şarj yapmasına imkan
tanımasıdır. Aracın kısa mesafeli
kullanımı ve sık sık motor çalıştırma
işlemi akünün boşalmasına sebep
olabilir. Elektrik tüketen cihazların
gereksiz yere kullanılmasından
kaçının.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Aracın dört haftadan daha uzun bir süre kullanılmaması akünün
boşalmasına neden olabilir. Akünün
eksi kutup bağlantısını sökerek araç
şebekesinden ayırın.
Akünün kutup başlarını sadece
kontak kapalı konumdayken
bağlayın.
Araç aküsü boşalma emniyeti 3 129.
Araç aküsünün değiştirilmesi Not
Bu bölümde verilen talimatlar dışına
çıkılması, stop- start sisteminin
geçici olarak devre dışı kalmasına
sebep olabilir.
Araç aküsünü değiştirirken, artı
kutbun bölgesinde açık hava tahliye
deliğin olmamasına dikkat edin. Eğer
bu bölgede bir açık hava tahliye deliği
açıksa, bu delik bir kör kapak ile
kapatılmalıdır ve eksi kutup
bölgesindeki havalandırma delikleri
açılmalıdır.
Sadece, araç aküsünün üstünde
sigorta kutusunun sabitlenmesine
olanak sunan araç aküleri kullanın.
AGM (Absorptive Glass Mat) akülü
araçlarda, akünün başka bir AGM akü
ile değiştirildiğinden emin olun.

Araç bakımı201Bir AGM akü üzerindeki etiketinden
anlaşılabilir. Biz orijinal Opel araç
aküsü kullanılmasını önermekteyiz.
Not
Orijinal Opel araç aküsünden farklı
bir AGM araç aküsü kullanılması
stop-start sisteminin performansının
düşmesine sebep olabilir.
Araç aküsü değişiminin bir yetkili
servis tarafından yapılmasını tavsiye
ederiz.
Stop-start sistemi 3 144.
Araç aküsünün şarj edilmesi9 Uyarı
Stop-start sistemli araçlarda, bir
akü şarj cihazı ile şarj yaparken
şarj potansiyelinin 14,6 voltu
geçmemesine dikkat edin. Aksi
takdirde araç aküsünde hasar
oluşabilir.
Motorun ara kablo ile çalıştırılması
3 233.
Uyarı etiketi
Sembollerin anlamları:
● Kıvılcım, açık ateş yakılmaz veya
sigara içilmez.
● Daima gözleri koruyun. Patlayıcı gazlar körlüğe veya yaralanmaya
sebep olabilir.
● Araç aküsünü çocukların ulaşamayacağı yerlerde
muhafaza edin.
● Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına
sebep olabilecek sülfürik asit
mevcuttur.
● Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
● Araç aküsü yakınında patlayıcı gaz mevcut olabilir.
Dizel yakıt sisteminin havasının alınması
Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde, dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa 15 saniye
süreyle açın. Daha sonra motoru
maksimum 40 saniye boyunca çalıştırın. Motor çalışmazsa bu işlemi
5 saniye sonra tekrarlayın. Eğer
motor bundan sonra çalışmazsa bir
servise başvurun.

212Araç bakımıNo.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kontrolü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü13ABS Valfleri14–15Motor kontrol modülüNo.Akım devresi16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freni30ABS pompası31–32Hava yastığıNo.Akım devresi33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Elektrik kumandalı camlar,
yağmur sensörü, yan ayna36Klima Sistemi37–38Vakum pompası39Yakıt sistemi kontrol modülü40Cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44–45Radyatör fanı46–47Korna48Radyatör fanı
