Automobilio priežiūra209
2. Atlaisvinkite dangtelį šoniniameapdailos skydelyje ir nuimkite.
3. Sukdami prieš laikrodžio rodyklę, išimkite lemputės laikiklį.
Posūkio signalo žibintai ( 1)
Galiniai žibintai ( 2)
4. Išimkite lemputę ir pakeiskite
nauja.
5. Įstatykite lemputės laikiklį į korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Prijunkite šoninės apdailos dangtelį.
Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir išimkite, paėmę už dešiniojo galo.

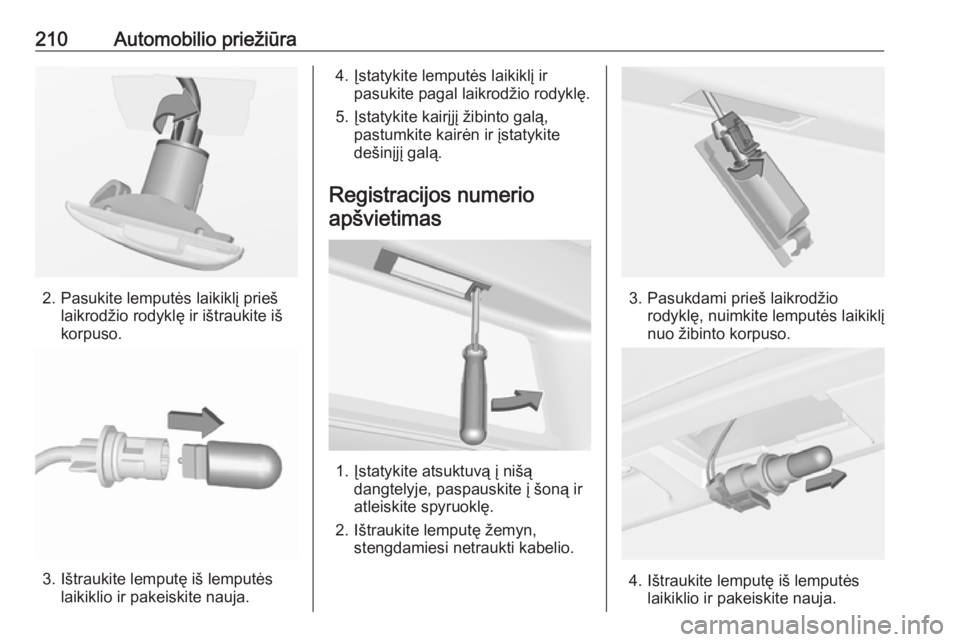

210Automobilio priežiūra
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį irpasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.

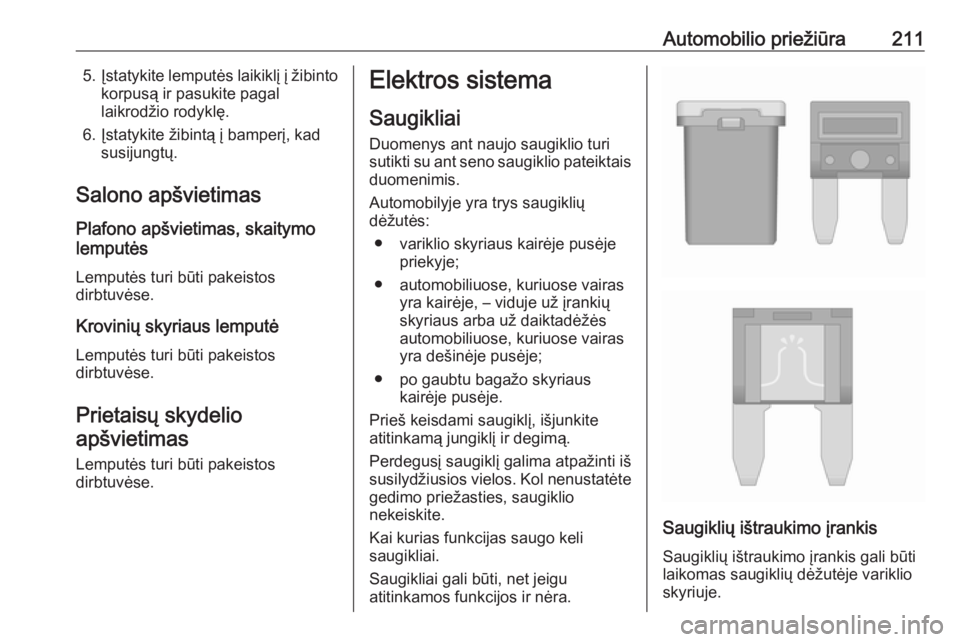

Automobilio priežiūra2115.Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Krovinių skyriaus lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelioapšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriaus kairėje pusėje priekyje;
● automobiliuose, kuriuose vairas yra kairėje, – viduje už įrankių
skyriaus arba už daiktadėžės
automobiliuose, kuriuose vairas
yra dešinėje pusėje;
● po gaubtu bagažo skyriaus kairėje pusėje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.

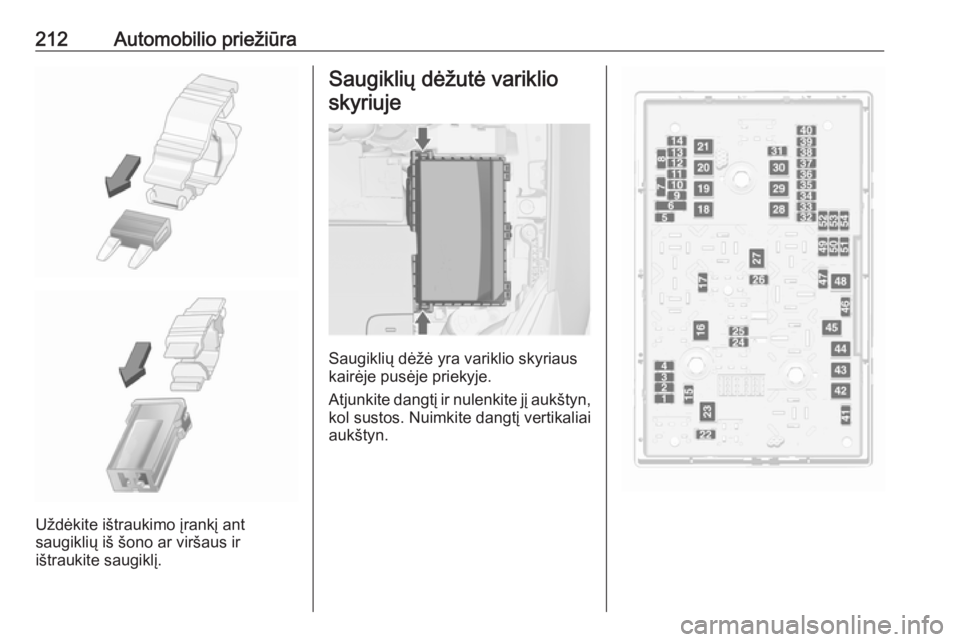

212Automobilio priežiūra
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.

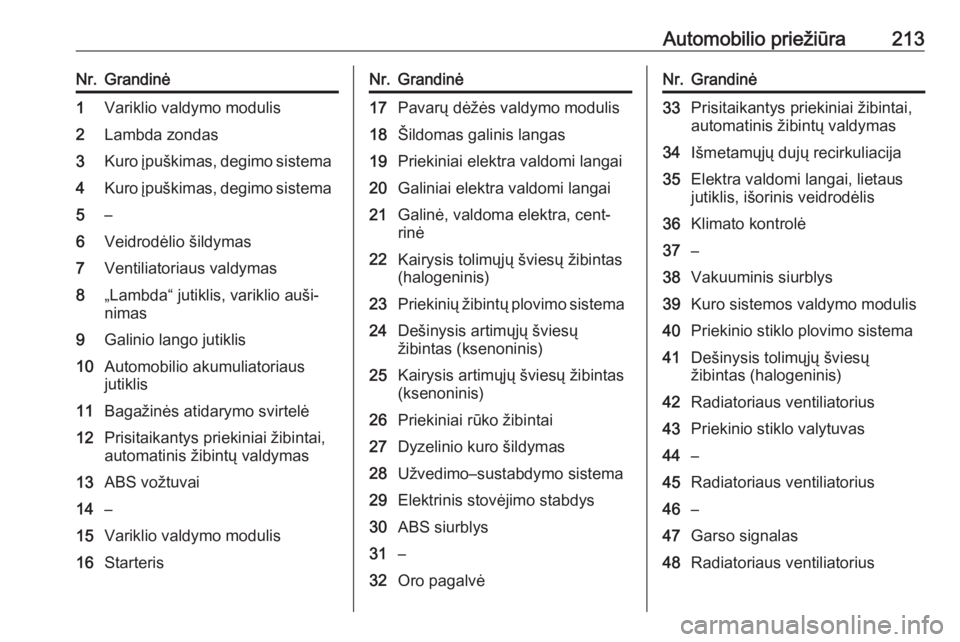

Automobilio priežiūra213Nr.Grandinė1Variklio valdymo modulis2Lambda zondas3Kuro įpuškimas, degimo sistema4Kuro įpuškimas, degimo sistema5–6Veidrodėlio šildymas7Ventiliatoriaus valdymas8„Lambda“ jutiklis, variklio auši‐
nimas9Galinio lango jutiklis10Automobilio akumuliatoriaus
jutiklis11Bagažinės atidarymo svirtelė12Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas13ABS vožtuvai14–15Variklio valdymo modulis16StarterisNr.Grandinė17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinė, valdoma elektra, cent‐
rinė22Kairysis tolimųjų šviesų žibintas
(halogeninis)23Priekinių žibintų plovimo sistema24Dešinysis artimųjų šviesų
žibintas (ksenoninis)25Kairysis artimųjų šviesų žibintas
(ksenoninis)26Priekiniai rūko žibintai27Dyzelinio kuro šildymas28Užvedimo–sustabdymo sistema29Elektrinis stovėjimo stabdys30ABS siurblys31–32Oro pagalvėNr.Grandinė33Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas34Išmetamųjų dujų recirkuliacija35Elektra valdomi langai, lietaus
jutiklis, išorinis veidrodėlis36Klimato kontrolė37–38Vakuuminis siurblys39Kuro sistemos valdymo modulis40Priekinio stiklo plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)42Radiatoriaus ventiliatorius43Priekinio stiklo valytuvas44–45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatorius

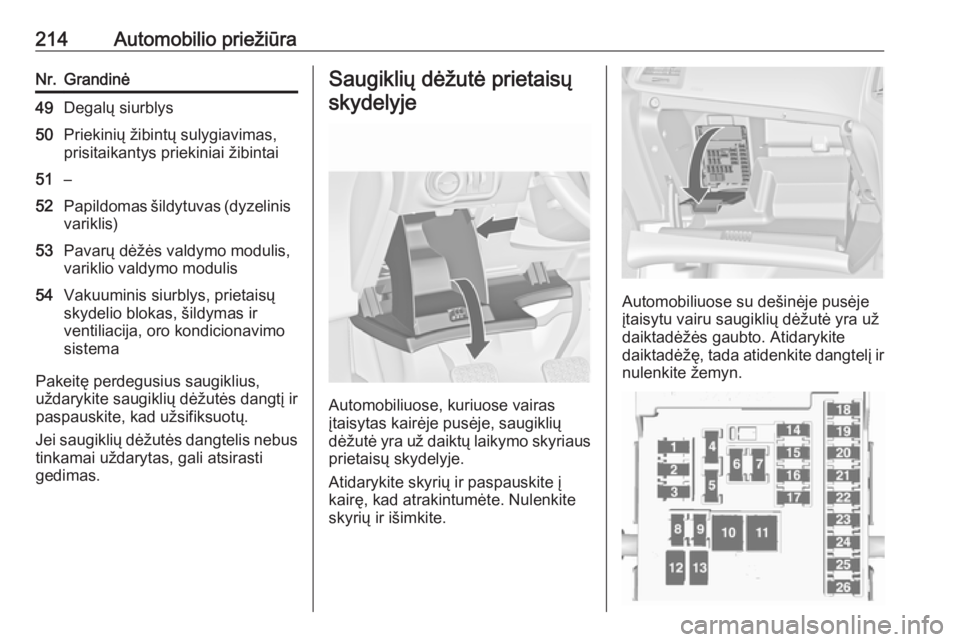

214Automobilio priežiūraNr.Grandinė49Degalų siurblys50Priekinių žibintų sulygiavimas,
prisitaikantys priekiniai žibintai51–52Papildomas šildytuvas (dyzelinis variklis)53Pavarų dėžės valdymo modulis,
variklio valdymo modulis54Vakuuminis siurblys, prietaisų
skydelio blokas, šildymas ir
ventiliacija, oro kondicionavimo
sistema
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.

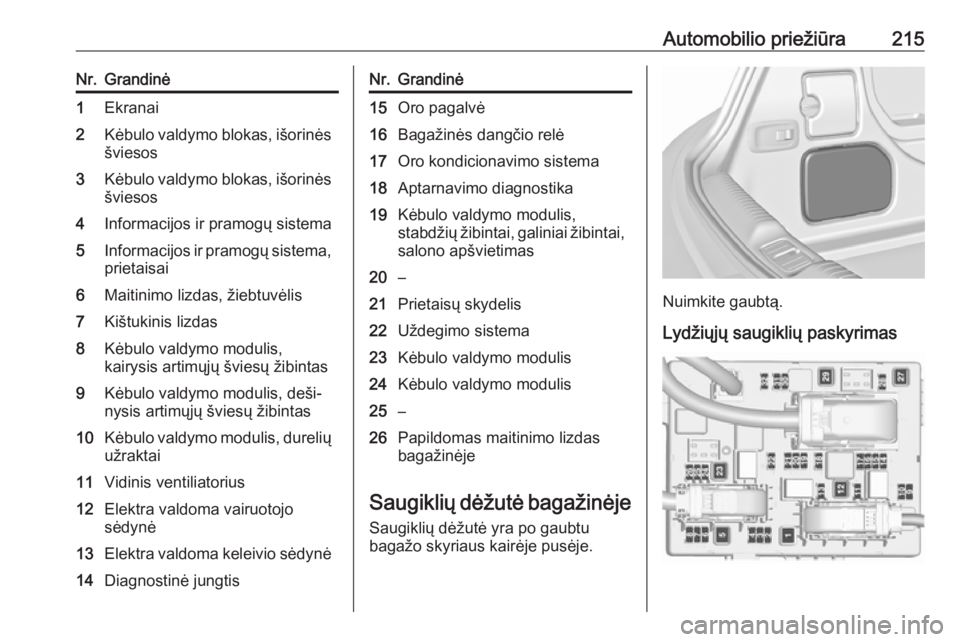

Automobilio priežiūra215Nr.Grandinė1Ekranai2Kėbulo valdymo blokas, išorinės
šviesos3Kėbulo valdymo blokas, išorinės
šviesos4Informacijos ir pramogų sistema5Informacijos ir pramogų sistema,
prietaisai6Maitinimo lizdas, žiebtuvėlis7Kištukinis lizdas8Kėbulo valdymo modulis,
kairysis artimųjų šviesų žibintas9Kėbulo valdymo modulis, deši‐
nysis artimųjų šviesų žibintas10Kėbulo valdymo modulis, durelių
užraktai11Vidinis ventiliatorius12Elektra valdoma vairuotojo
sėdynė13Elektra valdoma keleivio sėdynė14Diagnostinė jungtisNr.Grandinė15Oro pagalvė16Bagažinės dangčio relė17Oro kondicionavimo sistema18Aptarnavimo diagnostika19Kėbulo valdymo modulis,
stabdžių žibintai, galiniai žibintai, salono apšvietimas20–21Prietaisų skydelis22Uždegimo sistema23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26Papildomas maitinimo lizdas
bagažinėje
Saugiklių dėžutė bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.

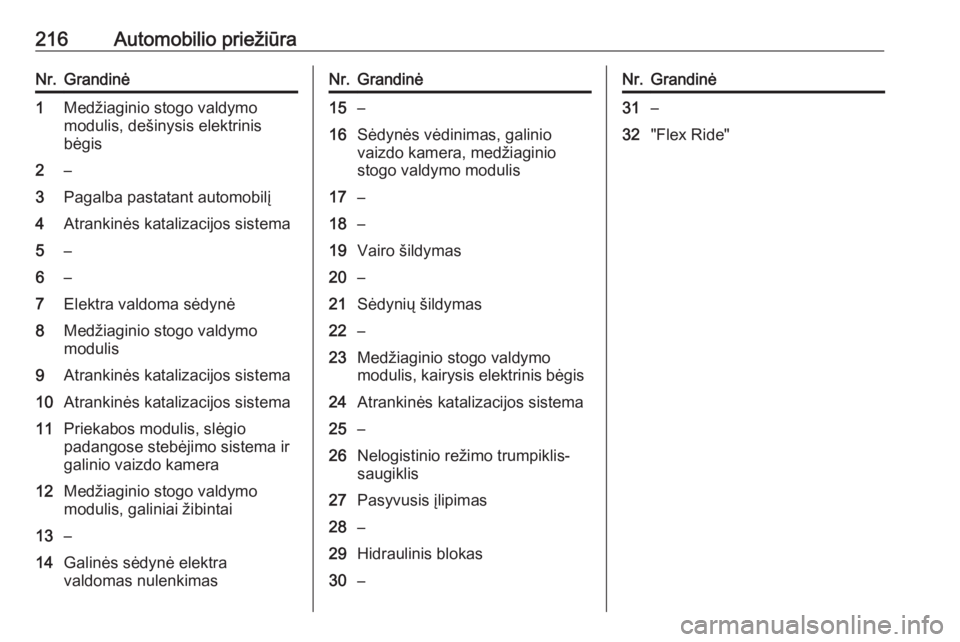

Lydžiųjų saugiklių paskyrimas

216Automobilio priežiūraNr.Grandinė1Medžiaginio stogo valdymo
modulis, dešinysis elektrinis
bėgis2–3Pagalba pastatant automobilį4Atrankinės katalizacijos sistema5–6–7Elektra valdoma sėdynė8Medžiaginio stogo valdymo
modulis9Atrankinės katalizacijos sistema10Atrankinės katalizacijos sistema11Priekabos modulis, slėgio
padangose stebėjimo sistema ir
galinio vaizdo kamera12Medžiaginio stogo valdymo
modulis, galiniai žibintai13–14Galinės sėdynė elektra
valdomas nulenkimasNr.Grandinė15–16Sėdynės vėdinimas, galinio
vaizdo kamera, medžiaginio
stogo valdymo modulis17–18–19Vairo šildymas20–21Sėdynių šildymas22–23Medžiaginio stogo valdymo
modulis, kairysis elektrinis bėgis24Atrankinės katalizacijos sistema25–26Nelogistinio režimo trumpiklis-
saugiklis27Pasyvusis įlipimas28–29Hidraulinis blokas30–Nr.Grandinė31–32"Flex Ride"

Automobilio priežiūra217Automobilio įrankiai
Įrankiai
Automobiliai su atsarginiu ratu
Atidarykite bagažinės grindų dangtį.
Kėliklis, įrankiai ir diržas pažeistam
ratui fiksuoti yra bagažinės skyriaus
įrankių dėžėje (po atsarginiu ratu).
Ratų raktas ir vilkimo kilpa laikomi
įrankinėje, kuri įdėta į atsarginio rato
skyrių, šalia įrankių dėžės. Įrankių
krepšys yra pritvirtintas prie laikiklio
grandine. Išimkite įrankių dėžę ir
nuimkite įrankių krepšio grandinę nuo
laikiklio, kad galėtumėte naudotis
krepšyje esančiais įrankiais.
Atsarginis ratas 3 230.
Automobiliai su padangų taisymo
komplektu
Kai kuriuos įrankius ir vilkimo kilpą
rasite kartu su padangų remonto
rinkiniu – įrankių dėžėje, krovinių
skyriuje, po grindų dangčiu.
Automobiliai su padangų remonto
rinkiniu ir plokščiomis bagažinės
skyriaus grindimis
Kai kurie įrankiai ir vilkimo kilpa kartu
su padangų remonto rinkiniu laikomi
maiše, kuris pritvirtintas prie
bagažinės priekinės ąselės grindyse.

218Automobilio priežiūraRatai ir padangos
Ratai
Automobiliuose su dyzeliniais
varikliais nenaudojami plieniniai
ratlankiai. Jiems skirti tik specialūs
konkrečiai patvirtinti lengvojo lydinio ratlankiai.
Padangų būklė, ratų būklė
Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.Kaip žiemines galima naudoti bet
kokio dydžio padangas 3 254.
225/55 R17 dydžio padangas
naudokite tik kaip žiemines.
Automobiliuose su dyzeliniais
varikliais negalima montuoti plieninių
ratlankių. Jiems skirti tik specialūs,
konkrečiam automobiliui patvirtinti
lengvojo lydinio ratlankiai.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
Padangų žymėjimas Pvz., 235/55 R 17 99 V235:Padangos plotis, mm55:Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R:Juostos tipas: radialinisRF:Tipas: riedėti galinčios
nuleistos padangos17:Rato skersmuo, coliais99:Apkrovos indeksas, pvz., 99
atitinka 775 kgV:Greičio kodo raidėGreičio kodo raidė:Q:iki 160 km/hS:iki 180 km/hT:iki 190 km/hH:iki 210 km/hV:iki 240 km/hW:iki 270 km/h
Pasirinkite padangas pagal savo
automobilio maksimalų greitį.
Maksimalus greitis pasiekiamas
esant kelionei paruoštam automobilio svoriui su vairuotoju (75 kg) ir 125 kgnaudingąja apkrova. Pasirinktinė
įranga gali sumažinti maksimalų
transporto priemonės greitį.
Techninės charakteristikos 3 250.
Kryptinės padangos
Sumontuokite kryptines padangas
taip, kad jos suktųsi automobilio
važiavimo kryptimi. Sukimosi kryptis
parodyta padangos šone esančiu
simboliu (pvz., rodykle).
