OPEL CASCADA 2016.5 Uživatelská příručka (in Czech)

Sedadla, zádržné prvky69Dětské zádržné systémyISOFIX
Upevněte dětské zádržné systémy
ISOFIX, schválené pro toto vozidlo,
k upevňovacím držákům ISOFIX.
Polohy dětských zádržných systémů
ISOFIX specifické pro vozidlo jsou
vyznačeny v tabulce podle místa
namontování (IL) 3 66.
Před tím, než budete provádět
montáž dětského zádržného
systému, odmontujte spojler 3 43 a,
bude-li třeba, odmontujte opěrku
hlavy na zadním sedadle 3 66.

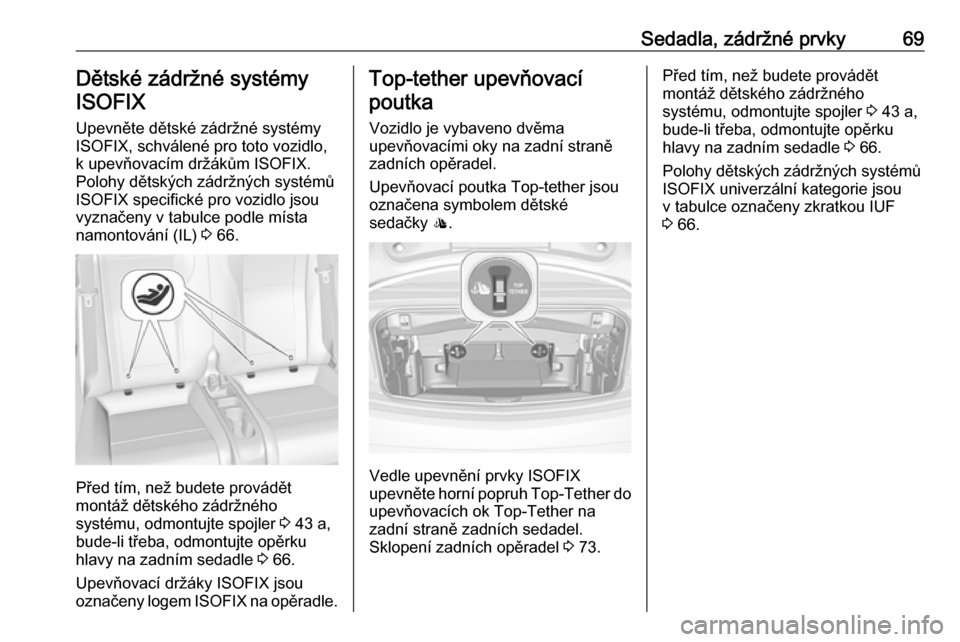

Upevňovací držáky ISOFIX jsou
označeny logem ISOFIX na opěradle.
Top-tether upevňovací
poutka
Vozidlo je vybaveno dvěma
upevňovacími oky na zadní straně
zadních opěradel.
Upevňovací poutka Top-tether jsou
označena symbolem dětské
sedačky :.
Vedle upevnění prvky ISOFIX
upevněte horní popruh Top-Tether do
upevňovacích ok Top-Tether na zadní straně zadních sedadel.
Sklopení zadních opěradel 3 73.
Před tím, než budete provádět
montáž dětského zádržného
systému, odmontujte spojler 3 43 a,
bude-li třeba, odmontujte opěrku
hlavy na zadním sedadle 3 66.
Polohy dětských zádržných systémů
ISOFIX univerzální kategorie jsou v tabulce označeny zkratkou IUF
3 66.

70Úložné prostoryÚložné prostoryÚložné schránky..........................70
Odkládací schránka v palubní desce ........................................ 70
Držáky nápojů ........................... 71
Přední odkládací schránka ........71
Odkládací schránka v loketní opěrce ...................................... 72
Schránka ve středové konzole ..72
Zavazadlový prostor ....................73
Zadní úložný prostor ..................75
Kryt zadního úložného prostoru pod podlahou ........................... 76
Poutací oka ............................... 76
Výstražný trojúhelník .................76
Lékárnička ................................. 77
Informace o nakládání .................77Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.
Odkládací schránka
v palubní desce
Odkládací schránka v palubní desce
je vybavena držákem psacího pera,
kreditní karty, mincí a adaptéru klíče
pro pojistné matice kol.
Odkládací schránku v palubní desce
mějte za jízdy zavřenu. Lze ji
zamknout klíčem od vozidla.

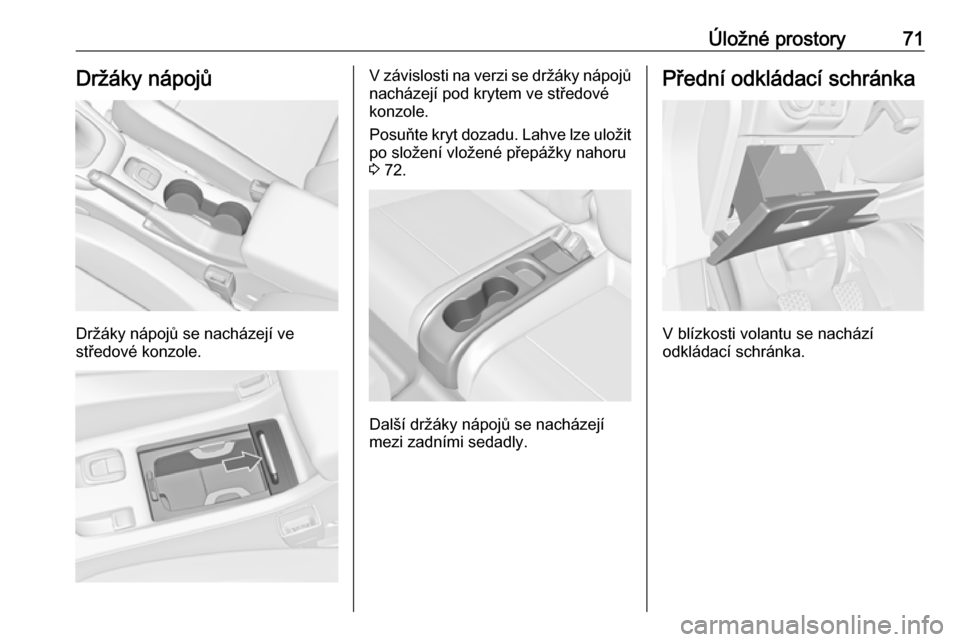

Úložné prostory71Držáky nápojů
Držáky nápojů se nacházejí ve
středové konzole.
V závislosti na verzi se držáky nápojů nacházejí pod krytem ve středové
konzole.
Posuňte kryt dozadu. Lahve lze uložit
po složení vložené přepážky nahoru
3 72.
Další držáky nápojů se nacházejí
mezi zadními sedadly.
Přední odkládací schránka
V blízkosti volantu se nachází
odkládací schránka.

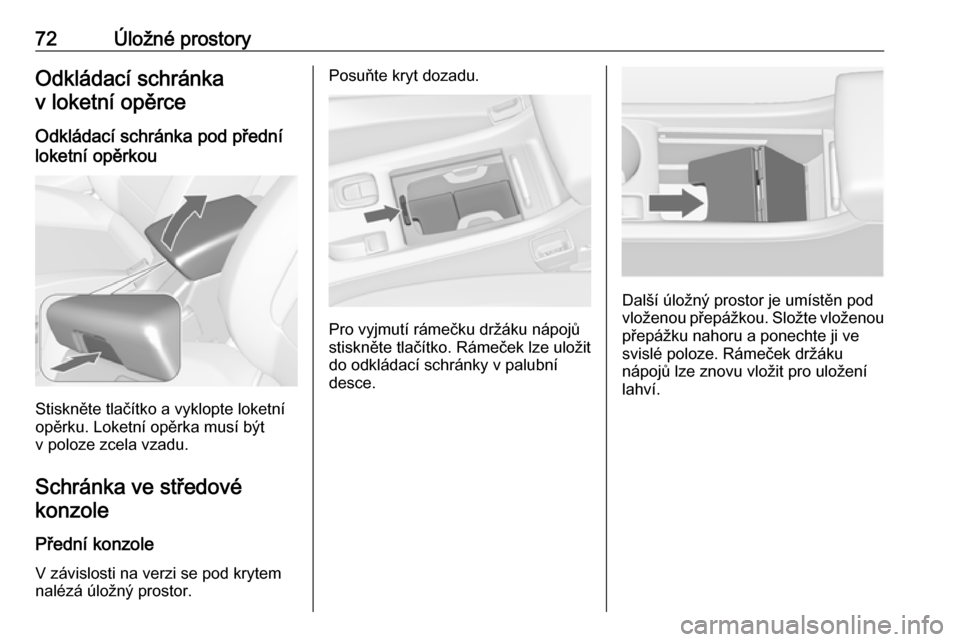

72Úložné prostoryOdkládací schránkav loketní opěrce
Odkládací schránka pod přední
loketní opěrkou
Stiskněte tlačítko a vyklopte loketní
opěrku. Loketní opěrka musí být
v poloze zcela vzadu.
Schránka ve středové konzole
Přední konzoleV závislosti na verzi se pod krytemnalézá úložný prostor.
Posuňte kryt dozadu.
Pro vyjmutí rámečku držáku nápojů
stiskněte tlačítko. Rámeček lze uložit
do odkládací schránky v palubní
desce.
Další úložný prostor je umístěn pod
vloženou přepážkou. Složte vloženou
přepážku nahoru a ponechte ji ve svislé poloze. Rámeček držáku
nápojů lze znovu vložit pro uložení
lahví.

Úložné prostory73Zadní konzole
Vytáhněte zásuvku.
Výstraha
Nepoužívejte na popel ani jiný
žhavý materiál.

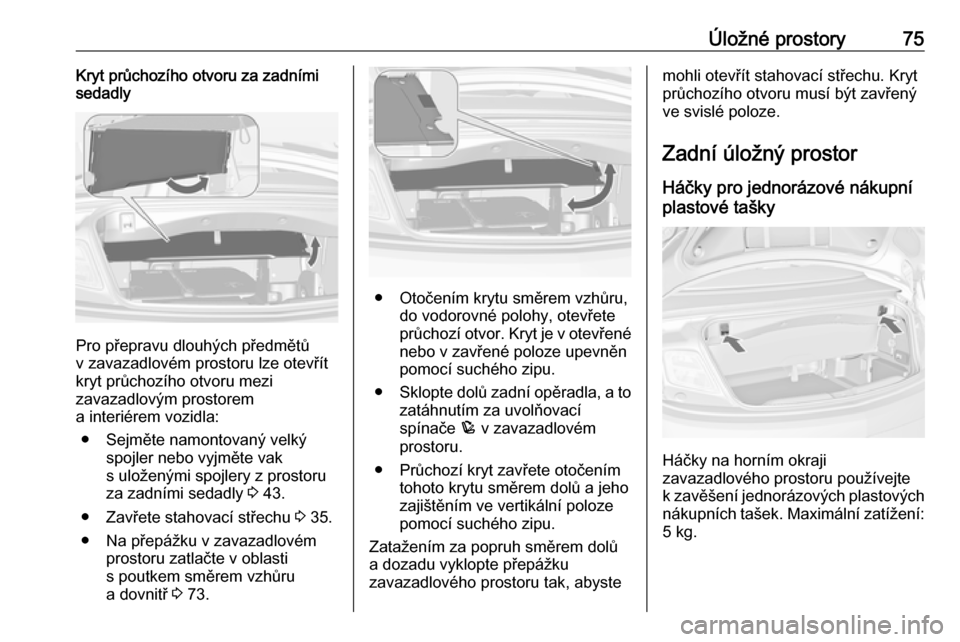

Zavazadlový prostor
Rozšíření zavazadlového
prostoru
Složení přepážky v zavazadlovém
prostoru
Pro zvětšení zavazadlového prostoru
v případě, kdy je stahovací střecha
zavřená, lze přepážku
v zavazadlovém prostoru složit.
● Zavřete stahovací střechu 3 35.
● Otevřete víko zavazadlového prostoru 3 25.● Přepážka v zavazadlovém
prostoru skládá zatlačením
v oblasti popruhu směrem
nahoru a dovnitř.
● Přepážku v zavazadlovém prostoru rozložíte tak, že
zatáhnete za smyčku směrem
dolů a vzad. Průchozí kryt musí
být zavřen ve svislé poloze
pomocí suchých zipů.
Při ovládání stahovací střechy nebo
když je stahovací střecha otevřená,
musí být přepážka v zavazadlovém
prostoru rozložená.

74Úložné prostory
Pokud použijete spínač k otevření
stahovací střechy v případě, že
přepážka v zavazadlovém prostoru
není zcela vyklopená, včetně
průchozího krytu za zadními sedadly,
rozezní se výstražná akustická
signalizace a v informačním centru
řidiče se zobrazí příslušná zpráva.
Sklopení zadních opěradel
K dalšímu zvětšení zavazadlového
prostoru a pro přístup k vaku se
spojlery lze obě zadní opěradla
sklopit dolů.
9 Varování
Dávejte pozor při ovládání
elektrických sklopných zadních
sedadel. Opěradlo sedadla se
sklápí značnou silou. Hrozí
nebezpečí zranění, zejména
dětem.
K zadním sedadlům nesmí být nic připevněno a na sedáku sedadla
se nesmí nic nacházet.
● Sejměte velký spojler pokud je namontován 3 43.
● Stiskněte západky a opěrky hlavy
zasuňte dolů 3 46.
● Zatáhněte za uvolňovací spínač
p na jedné nebo na obou
stranách zavazadlového
prostoru a sklopte opěradla na
sedák sedadla.
● Opěradlo vztyčíte tak, že je zvednete a navedete do
vzpřímené polohy tak, že
slyšitelně zapadne.Výstraha
Když vozidlo nakládáte z prostoru
pro cestující, sklopte směrem
dovnitř příčku zavazadlového
prostoru. Jinak může dojít
k poškození příčky zavazadlového prostoru.
9 Varování
Než se rozjedete, při vyklopení
nahoru zkontrolujte, zda jsou
opěradla spolehlivě zajištěna.
V opačném případě může při
prudkém brzdění nebo kolizi dojít
k poranění osob nebo poškození
nákladu či vozidla.

Úložné prostory75Kryt průchozího otvoru za zadními
sedadly
Pro přepravu dlouhých předmětů
v zavazadlovém prostoru lze otevřít
kryt průchozího otvoru mezi
zavazadlovým prostorem
a interiérem vozidla:
● Sejměte namontovaný velký spojler nebo vyjměte vak
s uloženými spojlery z prostoru
za zadními sedadly 3 43.
● Zavřete stahovací střechu 3 35.
● Na přepážku v zavazadlovém prostoru zatlačte v oblasti
s poutkem směrem vzhůru
a dovnitř 3 73.
● Otočením krytu směrem vzhůru,
do vodorovné polohy, otevřete
průchozí otvor. Kryt je v otevřené
nebo v zavřené poloze upevněn
pomocí suchého zipu.
● Sklopte dolů zadní opěradla, a to
zatáhnutím za uvolňovací
spínače p v zavazadlovém
prostoru.
● Průchozí kryt zavřete otočením tohoto krytu směrem dolů a jeho
zajištěním ve vertikální poloze
pomocí suchého zipu.
Zatažením za popruh směrem dolů
a dozadu vyklopte přepážku
zavazadlového prostoru tak, abyste
mohli otevřít stahovací střechu. Kryt
průchozího otvoru musí být zavřený
ve svislé poloze.
Zadní úložný prostor
Háčky pro jednorázové nákupní
plastové tašky
Háčky na horním okraji
zavazadlového prostoru používejte
k zavěšení jednorázových plastových nákupních tašek. Maximální zatížení:
5 kg.

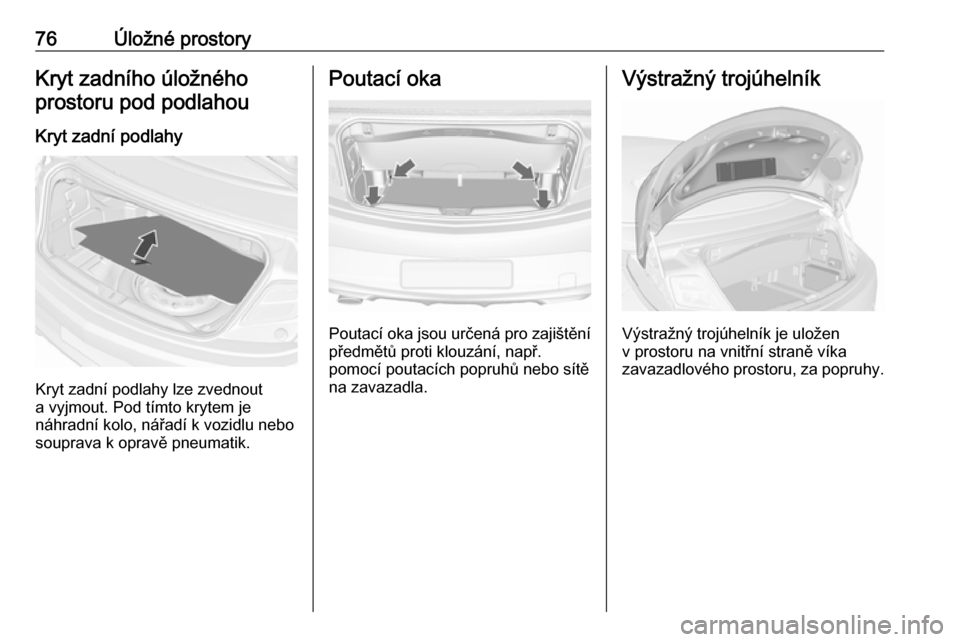

76Úložné prostoryKryt zadního úložnéhoprostoru pod podlahou
Kryt zadní podlahy
Kryt zadní podlahy lze zvednout
a vyjmout. Pod tímto krytem je
náhradní kolo, nářadí k vozidlu nebo
souprava k opravě pneumatik.
Poutací oka
Poutací oka jsou určená pro zajištění předmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Výstražný trojúhelník
Výstražný trojúhelník je uložen
v prostoru na vnitřní straně víka
zavazadlového prostoru, za popruhy.

Úložné prostory77Lékárnička
Lékárnička je uložena na pravé
straně zavazadlového prostoru, za
popruhem.
Informace o nakládání
● Těžké předměty v nákladovém prostoru musejí být umístěny conejvíce vpředu. Ujistěte se, že
jsou opěradla bezpečně
zajištěna. Pokud je možné
předměty vrstvit, těžší předměty
umístěte dolů.
● Předměty zajistěte poutacími popruhy upevněnými do
poutacích ok 3 76.
● Háčky v zavazadlovém prostoru používejte pro zavěšení
jednorázových plastových
nákupních tašek 3 75 . Maximální
zatížení: 5 kg na háček.
● Volně ložené předměty v zavazadlovém prostoru
zajistěte, aby se zabránilo jejich posunování.
● Při přepravování předmětů v zavazadlovém prostoru
nesmějí být opěradla zadních
sedadel nakloněná směrem
dopředu.● Nepokládejte žádné předměty na
přístrojovou desku, nezakrývejte
snímač na horní části přístrojové
desky.
● Náklad nesmí bránit používání pedálů, ruční brzdy a řazení
převodových stupňů nebo
omezovat volný pohyb řidiče. Do interiéru neumísťujte volně
ložené, nezajištěné předměty.
● Neumisťujte žádné předměty na kryty ochranných oblouků za
opěrkami hlavy.
● Nejezděte s otevřeným zavazadlovým prostorem.9Varování
Vždy zajistěte, aby náklad ve
vozidle byl bezpečně uložen.
Jinak můžou být předměty vrženy do prostoru vozidla a způsobit
poranění osob nebo poškození nákladu či vozu.
● Užitečná hmotnost je rozdíl mezi přípustnou celkovou hmotností
vozidla (viz identifikační štítek

78Úložné prostory3 243) a pohotovostní
hmotností.
K vypočtení užitečné hmotnosti
zaneste údaje Vašeho vozidla do
tabulky hmotností na začátku
této příručky.
Pohotovostní hmotnost podle EC zahrnuje hmotnost řidiče ( 68 kg),
zavazadel (7 kg) a provozních
kapalin (přibližně 90 % objemu
palivové nádrže).
Volitelná výbava a příslušenství
zvyšují pohotovostní hmotnost.
