V krátkosti17RozjezdKontrola před rozjezdem ● Tlak vzduchu v pneumatikách a jejich stav 3 221, 3 254.
● Hladinu motorového oleje a hladiny kapalin 3 196.
● Všechna okna, zrcátka, vnější osvětlení a registrační značky,
zda jsou čisté, není na nich sníh
nebo námraza a jsou funkční.
● Správná poloha zpětných zrcátek, sedadel
a bezpečnostních pásů 3 30,
3 48, 3 57.
● Stahovací střecha musí být buď zcela otevřená nebo zcela
zavřená 3 35.
● Funkci brzd při nízké rychlosti, obzvláště pokud jsou brzdy
mokré.Startování motoru
● Otočte klíč do polohy 1.
● Mírným pohybem volantu uvolněte zámek řízení.
● Manuální převodovka: Sešlápněte spojkový a brzdový
pedál.
Automatická převodovka:
Sešlápněte brzdový pedál
a přesuňte volič do polohy P
nebo N.
● Nepřidávejte plyn.
● Vznětové motory: Otočte klíč do polohy 2 pro žhavení a počkejte,
až zhasne kontrolka !.
● Otočte klíč do polohy 3
a uvolněte jej.
Startování motoru 3 142.

30Klíče, dveře a oknaVnější zrcátkaVydutý tvar
Vyduté vnější zrcátko obsahuje
asferickou oblast a snižuje výskyt
mrtvých bodů. Tvar zrcátka
způsobuje, že se objekty jeví jako
menší, což bude mít vliv na
schopnost odhadovat vzdálenosti.
Elektrické nastavení
Vyberte odpovídající zpětné zrcátko
otočením ovladače doleva (L) nebo
doprava (R). Poté nakloněním
ovladače nastavte zrcátko.
V poloze 0 není vybráno žádné
zpětné zrcátko.
Sklápěcí zrcátka
S ohledem na bezpečnost chodců se při nárazu dostatečnou silou vnější
zpětná zrcátka vyklopí ze své
normální polohy. Lehkým tlakem je
možno zrcátko opět vrátit do jeho
původní polohy.
Elektrické sklopení
Otočte ovladač do 0 a pak jej stlačte
směrem dolu. Obě vnější zrcátka se
sklopí.
Stiskněte opětovně ovladač - obě vnější zpětná zrcátka se vrátí do
původní polohy.
Pokud je elektricky sklopené zrcátko
vyklopeno nazpět manuálně,
stisknutím ovladače se elektricky
vyklopí nazpět pouze druhé zrcátko.

Klíče, dveře a okna37Zavření stahovací střechy
Stiskněte tlačítko e a přidržte je,
dokud se stahovací střecha, víko
stahovací střechy a okna zcela
nezavřou. Při této operaci se nejdříve otevřou všechna okna.
Potvrzení operace
Úplné otevření nebo zavření
stahovací střechy dálkovým
ovladačem je potvrzeno výstražnými
světly.
Bezpečnostní zastavení
Tlačítko na dálkovém ovladači nebo
spínač ve středové konzole se musí
držet, dokud stahovací střecha
nebude v příslušné koncové poloze.
Jestliže toto tlačítko nebo spínač
během operace uvolníte, pohyb
stahovací střechy se okamžitě
zastaví. Stahovací střecha zůstane
v mezilehlé poloze pouze po určitou
dobu. Po uplynutí této doby zazní
výstražná akustická signalizace,
hydraulický tlak v systému se sníží
a stahovací střecha se může začít
sama pohybovat. Dalším ovládáním
tlačítka nebo spínače činnost
pokračuje.
Podmínky nezbytné k provedení
operace
● Vozidlo je v klidu nebo se pohybuje rychlostí maximálně
50 km/h.
● Přepážka zavazadlového prostoru je vyklopena, kryt
průchozího otvoru je zavřený
3 73.
● Víko stahovací střechy je zajištěno v zavřené poloze.
● Víko zavazadlového prostoru je zcela zavřené.
● Vnější teplota není nižší než -7 °C pro otevření nebo -10 °C
pro zavření.
● Napětí akumulátoru vozidla je dostatečné.
● Systém není přetížen opakovaným použitím

38Klíče, dveře a okna(maximálně 5 úplných cyklů
následujících po sobě).
Jestliže některá z těchto
podmínek není splněna, při
použití spínače se rozezní
výstražná akustická signalizace,
v informačním centru řidiče se
zobrazí příslušná zpráva
a otevření nebo zavření
stahovací střechy se neprovede.
● Před zadním oknem nebo v prostoru bodů otáčení
stahovací střechy a víka
stahovací střechy nesmějí být
žádné předměty.
Pokud je v případě, kdy je stahovací
střecha otevřená, automatický pohon nefunkční, proveďte proces ručního
zavření, viz následující pokyny
„Manuální zavření v případě poruchy
systému“.
Obecné rady Poznámky
● Ovládací spínač vždy držte, dokud se neozve zvukový signál
nebo se nerozsvítí výstražná
světla, abyste zajistili úplné
otevření, případně zavření
stahovací střechy.
● K usnadnění čištění míst na kapotě a těsnění lze stahovací
střechu přidržet v mezilehlé
poloze. Při ovládání spínač ve
středové konzole uvolněte, čímž
pohyb stahovací střechy
zastavíte v mezilehlé poloze na
dobu maximálně 7 minut při
zapnutém zapalování. Po
uplynutí této doby zazní
výstražná signalizace, poklesne
hydraulický tlak v systému
a stahovací střecha se může
začít pohybovat sama od sebe.● Stahovací střechu neotvírejte, pokud je vlhká, zmrzlá nebo
znečištěná.
● Aktivace stahovací střechy tehdy, když se vozidlo nachází
na nerovném povrchu, může mít
za následek poruchy
a poškození.
● Péče o vozidlo 3 237.
Manuální zavření v případě
poruchy systému
V případě poruchy
elektrohydraulického ovládání lze
stahovací střechu zavřít manuálně.

42Klíče, dveře a okna
15. Zasuňte inbusový klíč 6 mm douzávěru a otočením tohoto
inbusového klíče po směru
hodinových ručiček do jeho
koncové polohy zajistěte
západku.16. Na obou stranách zvedněte napínací oblouk ( 2) stahovací
střechy. Pomalým tlakem zvedněte víko stahovací střechy
přibližně do zpola zvednuté
polohy a poté je nechte zasunout
do zavřené polohy.
17. Napínací oblouk ( 2) stahovací
střechy spusťte dolů.
Poznámky
V této poloze lze s vozidlem dojet do servisu a stahovací střechu nechat
opravit. Stahovací střecha není
zcela vodotěsná a není zajištěna v zadní části.
K úplnému zajištění stahovací
střechy proveďte následující krok.18. Obě strany napínacího oblouku silně zatlačte směrem dolů.
Zároveň pomocí šroubováku
navléknutého do smyčky pomalu,
plynule táhněte za tento provaz
směrem vpřed. Druhou rukou se
případně opřete o rám dveří.
Tento úkon proveďte na obou
stranách, čímž stahovací střechu
zajistíte v zadní části.
Po provedení posledního kroku lze
víko zavazadlového prostoru opět
otevřít. Vyjmutí provazů nechte na
servisní dílně.
Pokud jsou tyto provazy upevněny,
stahovací střecha se nesmí otevírat.

58Sedadla, zádržné prvkyRozepnutí
Chcete-li pás rozepnout, stiskněte
červené tlačítko na zámku pásu.
Používání bezpečnostního pásu
během těhotenství9 Varování
Aby se zabránilo tlaku vyvíjenému
na břicho, musí být pánevní pás
umístěný přes pánev.
Systém airbagů
V závislosti na rozsahu výbavy se
systém airbagů skládá z několika
samostatných systémů.
Když jsou aktivovány, naplní se
airbagy v řádu milisekund. Také velmi
rychle splasknou, takže je to někdy
během kolize nezaznamenatelné.9 Varování
Při nesprávné manipulaci se
systémy airbagů může dojít
k náhlé aktivaci airbagů.
Poznámky
Řídící elektronika předpínačů
bezpečnostních pásů a systému
airbagů je umístěna ve středové
konzole. Do této oblasti neumísťujte
žádné magnetické předměty.
Na kryty airbagů nepřipevňujte
žádné předměty a nezakrývejte je
jinými materiály.
Každý airbag se naplní pouze
jednou. Aktivované airbagy nechte
vyměnit v odborném servisu. Kromě toho může být nutné nechat vyměnit

Přístroje a ovládací prvky79Přístroje a ovládací
prvkyOvládací prvky ............................. 80
Nastavení polohy volantu ..........80
Ovládací prvky na volantu .........80
Vyhřívání volantu .......................80
Houkačka .................................. 81
Stěrače/ostřikovač čelního okna .......................................... 81
Venkovní teplota ........................83
Hodiny ....................................... 83
Napájecí zásuvky ......................85
Zapalovač cigaret ......................86
Popelníky ................................... 86
Výstražné kontrolky, měřicí přís‐
troje a ukazatele .......................... 86
Sestava sdružených přístrojů ....86
Rychloměr ................................. 86
Počítadlo kilometrů ....................87
Denní počítadlo kilometrů ..........87
Otáčkoměr ................................. 87
Palivoměr .................................. 88
Ukazatel teploty chladicí kapaliny motoru ........................88
Servisní displej .......................... 88
Kontrolky ................................... 89Ukazatele směru.......................93
Připomenutí bezpečnostního pásu .......................................... 93
Airbag, předpínače bezpečnostních pásů
a ochranné oblouky ..................93
Vypnutí airbagu ......................... 93
Systém nabíjení .........................94
Kontrolka nesprávné funkce ......94
Systém brzd a spojky ................94
Sešlápněte pedál .......................94
Elektrická parkovací brzda ........95
Porucha elektrické parkovací brzdy ......................................... 95
Protiblokovací systém brzd (ABS) ........................................ 95
Řazení směrem nahoru .............95
Posilovač řízení ......................... 95
Varování o opuštění jízdního pruhu ........................................ 96
Elektronická stabilizace vozidla vypnuta ..................................... 96
Elektronické řízení stability a systém kontroly prokluzu .......96
Vypnutí systému kontroly trakcí ......................................... 96
Žhavení ..................................... 96
Filtr pevných částic ....................96
AdBlue ....................................... 97Systém sledování tlaku vzduchu
v pneumatikách ........................97
Tlak motorového oleje ...............97
Nízká hladina paliva ..................97
Imobilizér ................................... 98
Vnější osvětlení ......................... 98
Dálková světla ........................... 98
Asistent dálkových světel ..........98
Adaptivní přední osvětlení .........98
Světlo do mlhy ........................... 98
Zadní světlo do mlhy .................98
Tempomat ................................. 98
Detekováno vozidlo vpředu .......98
Otevřené dveře .......................... 99
Informační displeje .......................99
Informační centrum řidiče ..........99
Grafický informační displej, barevný informační displej .....104
Zprávy vozidla ............................ 106
Výstražné zvonkohry ...............107
Napětí akumulátoru .................107
Personalizace vozidla ................108
OnStar ....................................... 113

92Přístroje a ovládací prvkyKontrolky ve středové konzole
Přehled
OUkazatele směru 3 93XPřipomenutí bezpečnostního
pásu 3 93vAirbag a předpínače bezpeč‐
nostních pásů a ochranné
oblouky 3 93VVypnutí airbagu 3 93pSystém dobíjení 3 94ZKontrolka nesprávné funkce
3 94RSystém brzd a spojky 3 94-Sešlápněte pedál 3 94mElektrická parkovací brzda
3 95jPorucha elektrické parkovací
brzdy 3 95uProtiblokovací systém brzd
(ABS) 3 95RŘazení vyššího převodového
stupně 3 95cPosilovač řízení 3 95)Varování o opuštění jízdního
pruhu 3 96aElektronická stabilizace vozidla
vypnuta 3 96bElektronická stabilizace vozidla
a systém kontroly trakce 3 96kSystém kontroly trakce vypnut
3 96!Žhavení 3 96%Filtr pevných částic 3 96YKapalina AdBlue 3 97wSystém sledování tlaku vzduchu
v pneumatikách 3 97ITlak motorového oleje 3 97iNízká hladina paliva 3 97dImobilizér 3 988Vnější osvětlení 3 98CDálková světla 3 98lPodpora ovládání dálkových
světel 3 98fAdaptivní přední osvětlení
3 98>Světlo do mlhy 3 98rZadní světlo do mlhy 3 98mTempomat 3 98

Přístroje a ovládací prvky97Filtr pevných částic 3 147, systém
Stop-start 3 144.
AdBlue Y bliká žlutě.
Hladina AdBlue je nízká. Co nejdříve doplňte AdBlue, abyste předešli
zamezení startu motoru.
AdBlue 3 148.
Systém sledování tlaku vzduchu v pneumatikách
w svítí nebo bliká žlutě.
Svítí
Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatice.
Bliká
Porucha v systému nebo je namontovaná pneumatika bez
snímače tlaku (např. rezervní kolo).
Po uplynutí 60 - 90 sekund kontrolka
nepřetržitě svítí. Obraťte se na servis.Systém sledování tlaku vzduchu
v pneumatikách 3 217.
Tlak motorového oleje
I svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazání motoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.
3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.
9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 196.
Nízká hladina paliva i svítí nebo bliká žlutě.
Svítí Hladina v palivové nádrži je příliš
nízko.
Bliká
Spotřebované palivo. Okamžitě
palivo doplňte. Nikdy nesmíte nádrž
zcela vyprázdnit.
Katalyzátor 3 148.

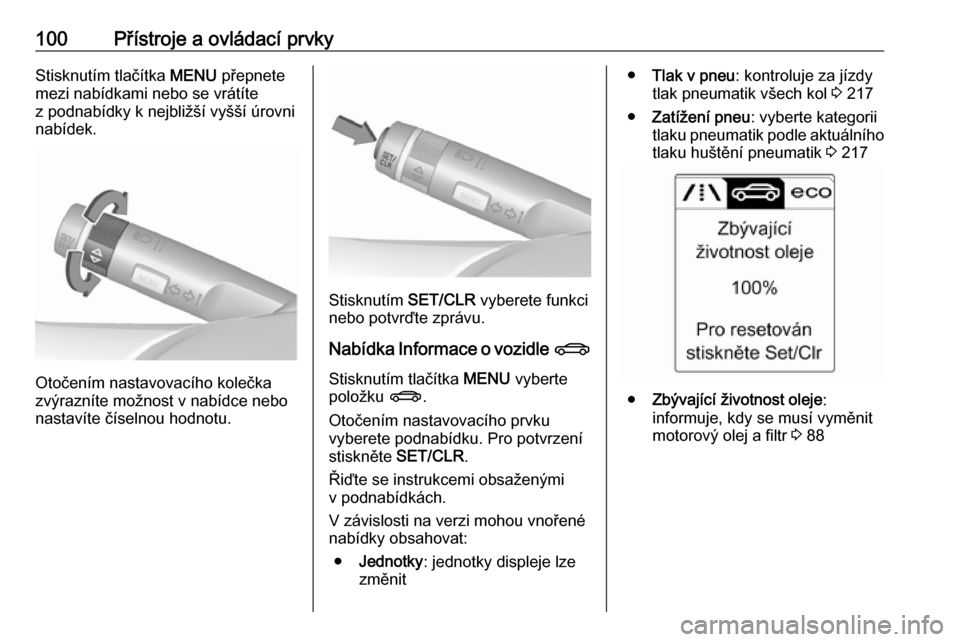

100Přístroje a ovládací prvkyStisknutím tlačítka MENU přepnete
mezi nabídkami nebo se vrátíte
z podnabídky k nejbližší vyšší úrovni
nabídek.
Otočením nastavovacího kolečka
zvýrazníte možnost v nabídce nebo nastavíte číselnou hodnotu.
Stisknutím SET/CLR vyberete funkci
nebo potvrďte zprávu.
Nabídka Informace o vozidle X
Stisknutím tlačítka MENU vyberte
položku X.
Otočením nastavovacího prvku
vyberete podnabídku. Pro potvrzení
stiskněte SET/CLR.
Řiďte se instrukcemi obsaženými
v podnabídkách.
V závislosti na verzi mohou vnořené
nabídky obsahovat:
● Jednotky : jednotky displeje lze
změnit
● Tlak v pneu : kontroluje za jízdy
tlak pneumatik všech kol 3 217
● Zatížení pneu : vyberte kategorii
tlaku pneumatik podle aktuálního tlaku huštění pneumatik 3 217
● Zbývající životnost oleje :
informuje, kdy se musí vyměnit
motorový olej a filtr 3 88
