OPEL CASCADA 2016.5 Uporabniški priročnik

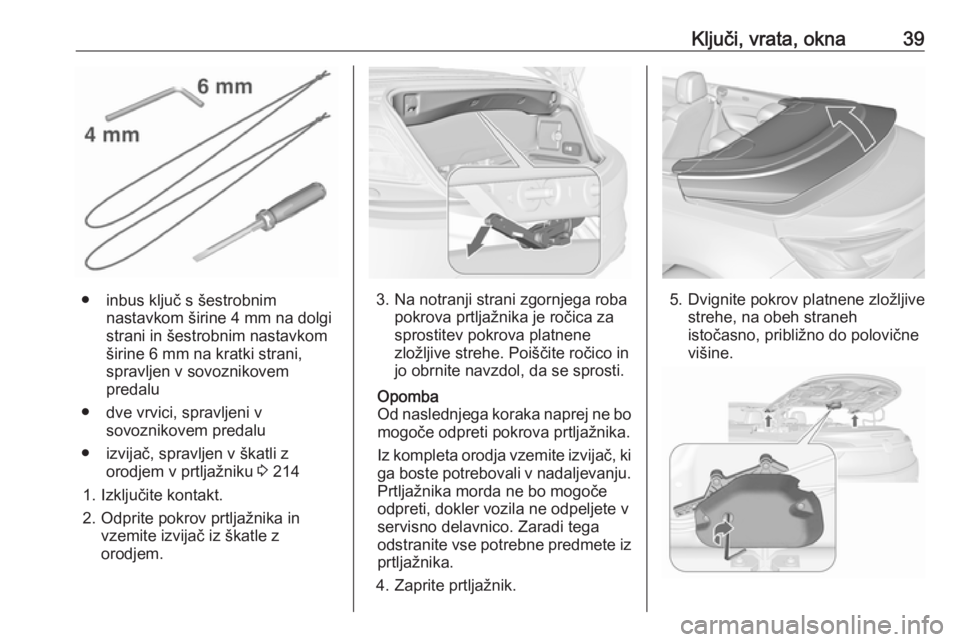

Ključi, vrata, okna39
● inbus ključ s šestrobnimnastavkom širine 4 mm na dolgi
strani in šestrobnim nastavkom
širine 6 mm na kratki strani,
spravljen v sovoznikovem
predalu
● dve vrvici, spravljeni v sovoznikovem predalu
● izvijač, spravljen v škatli z orodjem v prtljažniku 3 214
1. Izključite kontakt. 2. Odprite pokrov prtljažnika in vzemite izvijač iz škatle z
orodjem.3. Na notranji strani zgornjega roba pokrova prtljažnika je ročica za
sprostitev pokrova platnene
zložljive strehe. Poiščite ročico in
jo obrnite navzdol, da se sprosti.
Opomba
Od naslednjega koraka naprej ne bo mogoče odpreti pokrova prtljažnika.
Iz kompleta orodja vzemite izvijač, ki
ga boste potrebovali v nadaljevanju. Prtljažnika morda ne bo mogoče
odpreti, dokler vozila ne odpeljete v
servisno delavnico. Zaradi tega
odstranite vse potrebne predmete iz
prtljažnika.
4. Zaprite prtljažnik.5. Dvignite pokrov platnene zložljive strehe, na obeh straneh
istočasno, približno do polovične
višine.

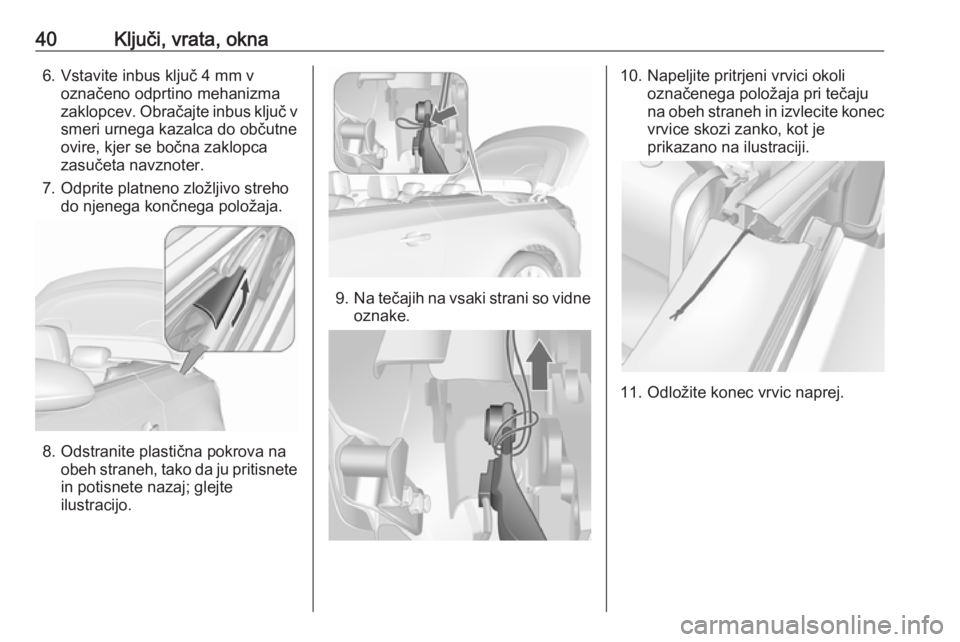

40Ključi, vrata, okna6. Vstavite inbus ključ 4 mm voznačeno odprtino mehanizma
zaklopcev. Obračajte inbus ključ v
smeri urnega kazalca do občutne
ovire, kjer se bočna zaklopca
zasučeta navznoter.
7. Odprite platneno zložljivo streho do njenega končnega položaja.
8. Odstranite plastična pokrova naobeh straneh, tako da ju pritisnete
in potisnete nazaj; glejte
ilustracijo.
9. Na tečajih na vsaki strani so vidne
oznake.
10. Napeljite pritrjeni vrvici okoli označenega položaja pri tečaju
na obeh straneh in izvlecite konec vrvice skozi zanko, kot je
prikazano na ilustraciji.
11. Odložite konec vrvic naprej.

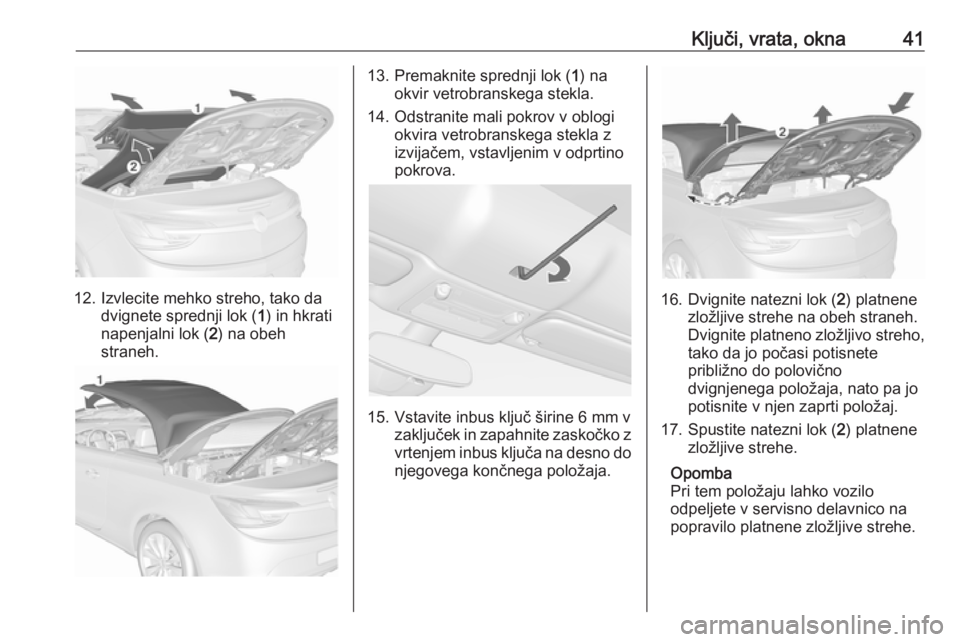

Ključi, vrata, okna41
12. Izvlecite mehko streho, tako dadvignete sprednji lok ( 1) in hkrati
napenjalni lok ( 2) na obeh
straneh.
13. Premaknite sprednji lok ( 1) na
okvir vetrobranskega stekla.
14. Odstranite mali pokrov v oblogi okvira vetrobranskega stekla z
izvijačem, vstavljenim v odprtino
pokrova.
15. Vstavite inbus ključ širine 6 mm v zaključek in zapahnite zaskočko zvrtenjem inbus ključa na desno do
njegovega končnega položaja.
16. Dvignite natezni lok ( 2) platnene
zložljive strehe na obeh straneh.
Dvignite platneno zložljivo streho,
tako da jo počasi potisnete
približno do polovično
dvignjenega položaja, nato pa jo potisnite v njen zaprti položaj.
17. Spustite natezni lok ( 2) platnene
zložljive strehe.
Opomba
Pri tem položaju lahko vozilo
odpeljete v servisno delavnico na
popravilo platnene zložljive strehe.

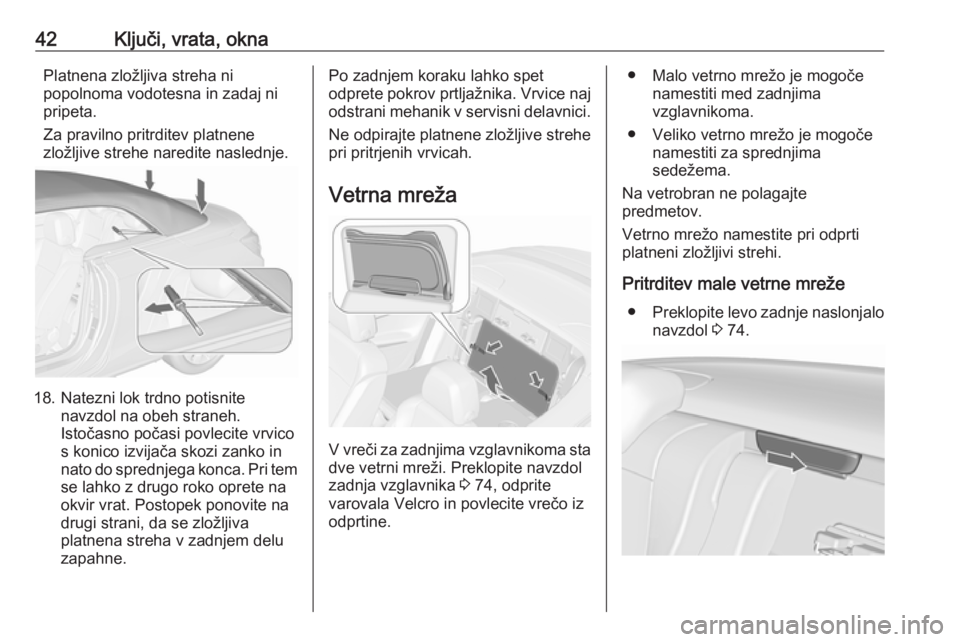

42Ključi, vrata, oknaPlatnena zložljiva streha ni
popolnoma vodotesna in zadaj ni
pripeta.
Za pravilno pritrditev platnene
zložljive strehe naredite naslednje.
18. Natezni lok trdno potisnite navzdol na obeh straneh.
Istočasno počasi povlecite vrvico
s konico izvijača skozi zanko in
nato do sprednjega konca. Pri tem
se lahko z drugo roko oprete na
okvir vrat. Postopek ponovite na
drugi strani, da se zložljiva
platnena streha v zadnjem delu
zapahne.
Po zadnjem koraku lahko spet
odprete pokrov prtljažnika. Vrvice naj
odstrani mehanik v servisni delavnici.
Ne odpirajte platnene zložljive strehe
pri pritrjenih vrvicah.
Vetrna mreža
V vreči za zadnjima vzglavnikoma sta dve vetrni mreži. Preklopite navzdol
zadnja vzglavnika 3 74, odprite
varovala Velcro in povlecite vrečo iz
odprtine.
● Malo vetrno mrežo je mogoče namestiti med zadnjima
vzglavnikoma.
● Veliko vetrno mrežo je mogoče namestiti za sprednjima
sedežema.
Na vetrobran ne polagajte
predmetov.
Vetrno mrežo namestite pri odprti
platneni zložljivi strehi.
Pritrditev male vetrne mreže ● Preklopite levo zadnje naslonjalo
navzdol 3 74.

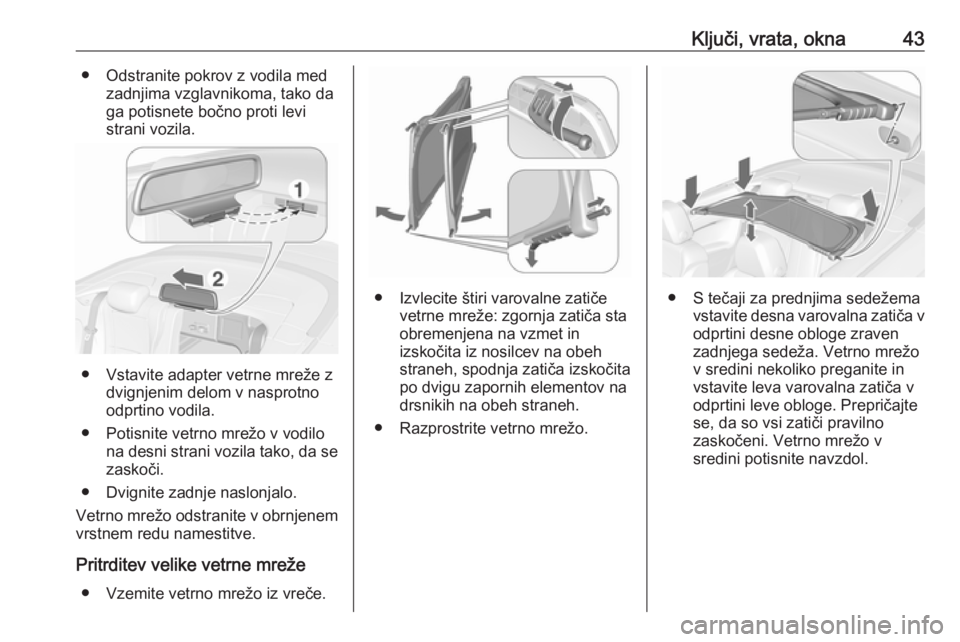

Ključi, vrata, okna43● Odstranite pokrov z vodila medzadnjima vzglavnikoma, tako da
ga potisnete bočno proti levi
strani vozila.
● Vstavite adapter vetrne mreže z dvignjenim delom v nasprotno
odprtino vodila.
● Potisnite vetrno mrežo v vodilo na desni strani vozila tako, da se
zaskoči.
● Dvignite zadnje naslonjalo.
Vetrno mrežo odstranite v obrnjenem vrstnem redu namestitve.
Pritrditev velike vetrne mreže ● Vzemite vetrno mrežo iz vreče.
● Izvlecite štiri varovalne zatiče vetrne mreže: zgornja zatiča sta
obremenjena na vzmet in
izskočita iz nosilcev na obeh
straneh, spodnja zatiča izskočita
po dvigu zapornih elementov na drsnikih na obeh straneh.
● Razprostrite vetrno mrežo.● S tečaji za prednjima sedežema vstavite desna varovalna zatiča v
odprtini desne obloge zraven
zadnjega sedeža. Vetrno mrežo
v sredini nekoliko preganite in
vstavite leva varovalna zatiča v
odprtini leve obloge. Prepričajte
se, da so vsi zatiči pravilno
zaskočeni. Vetrno mrežo v
sredini potisnite navzdol.

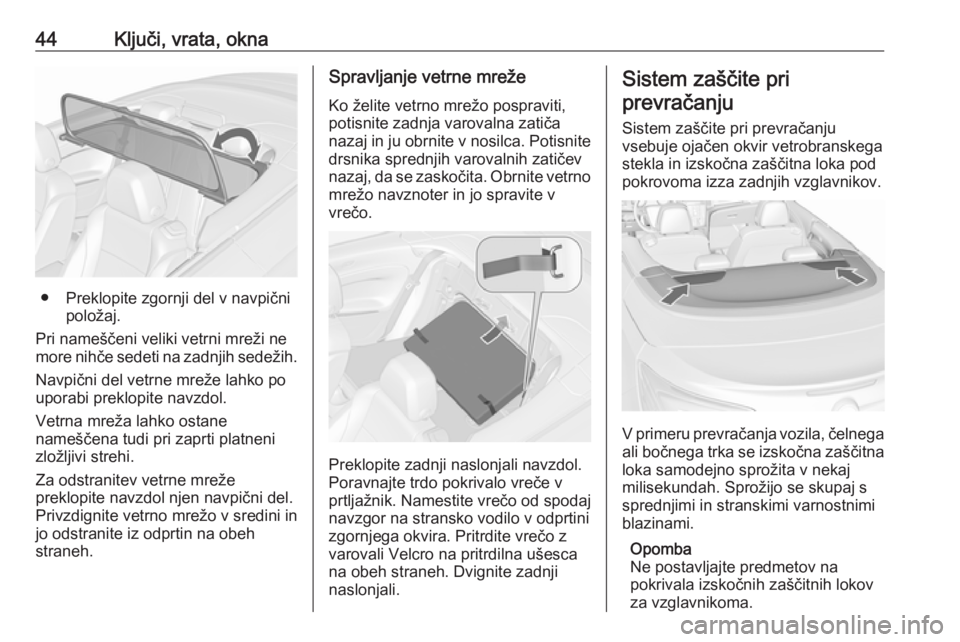

44Ključi, vrata, okna
● Preklopite zgornji del v navpičnipoložaj.
Pri nameščeni veliki vetrni mreži ne
more nihče sedeti na zadnjih sedežih.
Navpični del vetrne mreže lahko po
uporabi preklopite navzdol.
Vetrna mreža lahko ostane
nameščena tudi pri zaprti platneni
zložljivi strehi.
Za odstranitev vetrne mreže
preklopite navzdol njen navpični del.
Privzdignite vetrno mrežo v sredini in
jo odstranite iz odprtin na obeh
straneh.
Spravljanje vetrne mreže
Ko želite vetrno mrežo pospraviti,
potisnite zadnja varovalna zatiča
nazaj in ju obrnite v nosilca. Potisnite
drsnika sprednjih varovalnih zatičev
nazaj, da se zaskočita. Obrnite vetrno
mrežo navznoter in jo spravite v
vrečo.
Preklopite zadnji naslonjali navzdol.
Poravnajte trdo pokrivalo vreče v
prtljažnik. Namestite vrečo od spodaj
navzgor na stransko vodilo v odprtini
zgornjega okvira. Pritrdite vrečo z varovali Velcro na pritrdilna ušesca
na obeh straneh. Dvignite zadnji
naslonjali.
Sistem zaščite pri
prevračanju
Sistem zaščite pri prevračanju
vsebuje ojačen okvir vetrobranskega
stekla in izskočna zaščitna loka pod
pokrovoma izza zadnjih vzglavnikov.
V primeru prevračanja vozila, čelnega ali bočnega trka se izskočna zaščitna
loka samodejno sprožita v nekaj
milisekundah. Sprožijo se skupaj s
sprednjimi in stranskimi varnostnimi
blazinami.
Opomba
Ne postavljajte predmetov na
pokrivala izskočnih zaščitnih lokov
za vzglavnikoma.

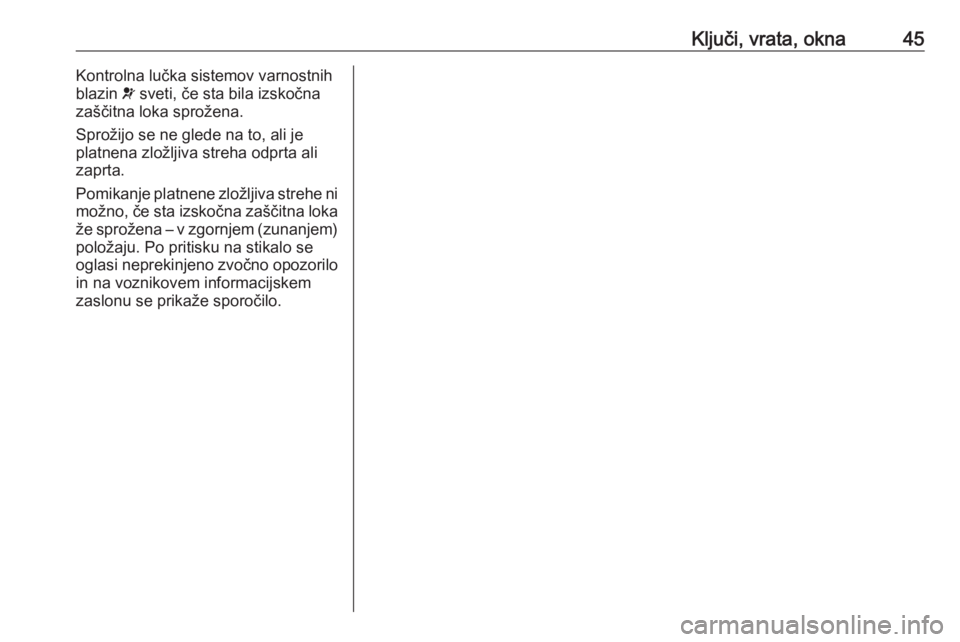

Ključi, vrata, okna45Kontrolna lučka sistemov varnostnih
blazin v sveti, če sta bila izskočna
zaščitna loka sprožena.
Sprožijo se ne glede na to, ali je
platnena zložljiva streha odprta ali
zaprta.
Pomikanje platnene zložljiva strehe ni
možno, če sta izskočna zaščitna loka že sprožena – v zgornjem (zunanjem)položaju. Po pritisku na stikalo se
oglasi neprekinjeno zvočno opozorilo
in na voznikovem informacijskem
zaslonu se prikaže sporočilo.

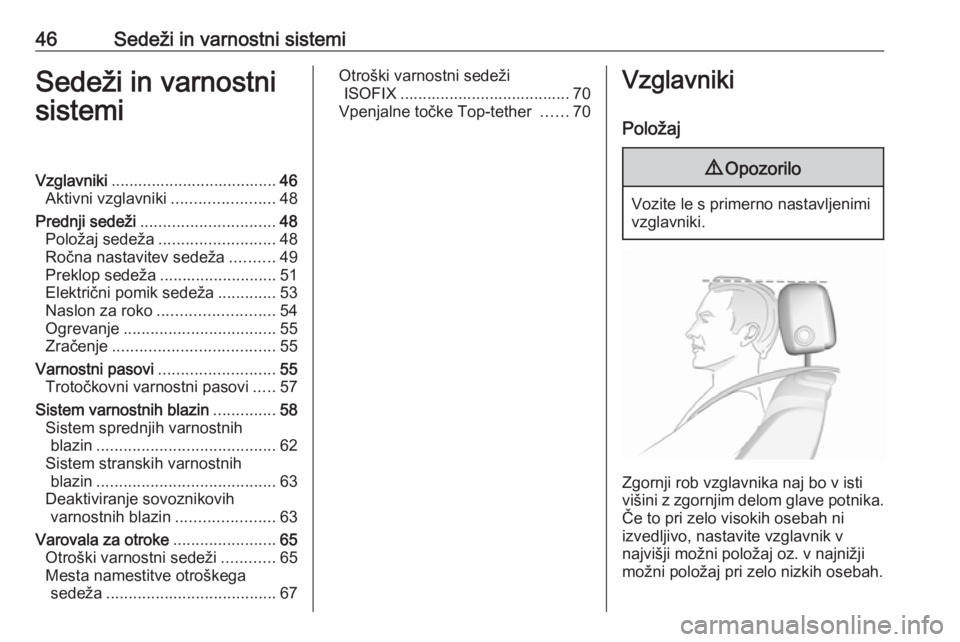

46Sedeži in varnostni sistemiSedeži in varnostni
sistemiVzglavniki ..................................... 46
Aktivni vzglavniki .......................48
Prednji sedeži .............................. 48
Položaj sedeža .......................... 48
Ročna nastavitev sedeža ..........49
Preklop sedeža .......................... 51
Električni pomik sedeža .............53
Naslon za roko .......................... 54
Ogrevanje .................................. 55
Zračenje .................................... 55
Varnostni pasovi ..........................55
Trotočkovni varnostni pasovi .....57
Sistem varnostnih blazin ..............58
Sistem sprednjih varnostnih blazin ........................................ 62
Sistem stranskih varnostnih blazin ........................................ 63
Deaktiviranje sovoznikovih varnostnih blazin ......................63
Varovala za otroke .......................65
Otroški varnostni sedeži ............65
Mesta namestitve otroškega sedeža ...................................... 67Otroški varnostni sedeži
ISOFIX ...................................... 70
Vpenjalne točke Top-tether ......70Vzglavniki
Položaj9 Opozorilo
Vozite le s primerno nastavljenimi
vzglavniki.
Zgornji rob vzglavnika naj bo v isti
višini z zgornjim delom glave potnika.
Če to pri zelo visokih osebah ni
izvedljivo, nastavite vzglavnik v
najvišji možni položaj oz. v najnižji
možni položaj pri zelo nizkih osebah.

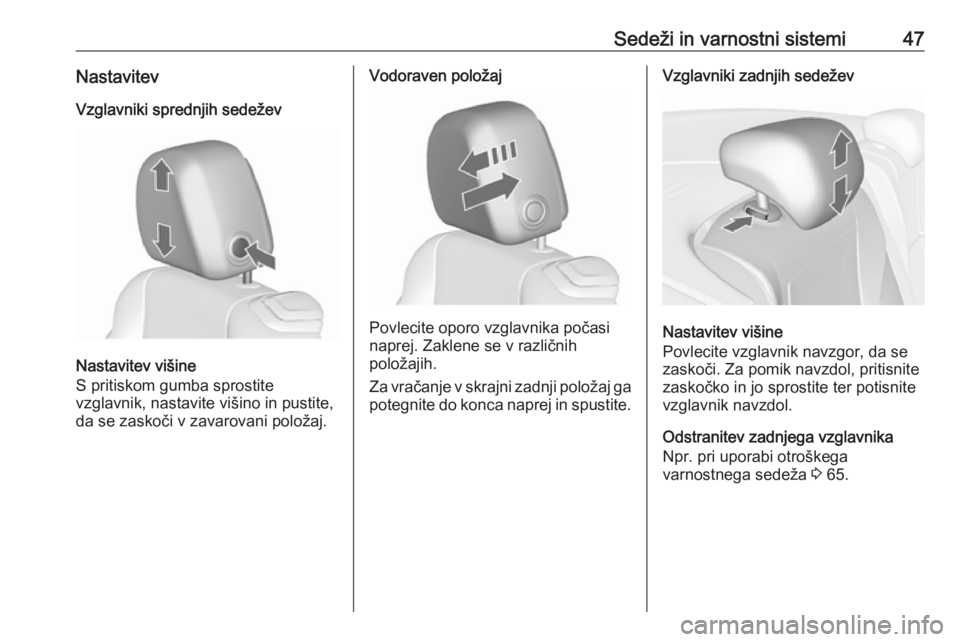

Sedeži in varnostni sistemi47NastavitevVzglavniki sprednjih sedežev
Nastavitev višine
S pritiskom gumba sprostite
vzglavnik, nastavite višino in pustite,
da se zaskoči v zavarovani položaj.
Vodoraven položaj
Povlecite oporo vzglavnika počasi
naprej. Zaklene se v različnih
položajih.
Za vračanje v skrajni zadnji položaj ga potegnite do konca naprej in spustite.
Vzglavniki zadnjih sedežev
Nastavitev višine
Povlecite vzglavnik navzgor, da se
zaskoči. Za pomik navzdol, pritisnite
zaskočko in jo sprostite ter potisnite
vzglavnik navzdol.
Odstranitev zadnjega vzglavnika
Npr. pri uporabi otroškega
varnostnega sedeža 3 65.

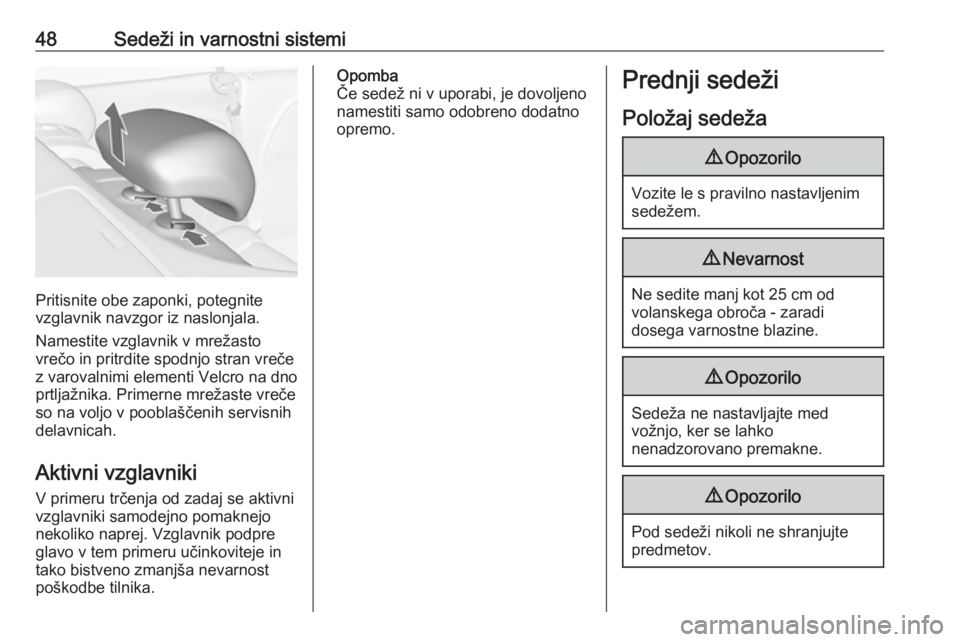

48Sedeži in varnostni sistemi
Pritisnite obe zaponki, potegnite
vzglavnik navzgor iz naslonjala.
Namestite vzglavnik v mrežasto
vrečo in pritrdite spodnjo stran vreče
z varovalnimi elementi Velcro na dno
prtljažnika. Primerne mrežaste vreče
so na voljo v pooblaščenih servisnih
delavnicah.
Aktivni vzglavniki V primeru trčenja od zadaj se aktivni
vzglavniki samodejno pomaknejo
nekoliko naprej. Vzglavnik podpre
glavo v tem primeru učinkoviteje in tako bistveno zmanjša nevarnost
poškodbe tilnika.
Opomba
Če sedež ni v uporabi, je dovoljeno
namestiti samo odobreno dodatno
opremo.Prednji sedeži
Položaj sedeža9 Opozorilo
Vozite le s pravilno nastavljenim
sedežem.
9 Nevarnost
Ne sedite manj kot 25 cm od
volanskega obroča - zaradi
dosega varnostne blazine.
9 Opozorilo
Sedeža ne nastavljajte med
vožnjo, ker se lahko
nenadzorovano premakne.
9 Opozorilo
Pod sedeži nikoli ne shranjujte
predmetov.
