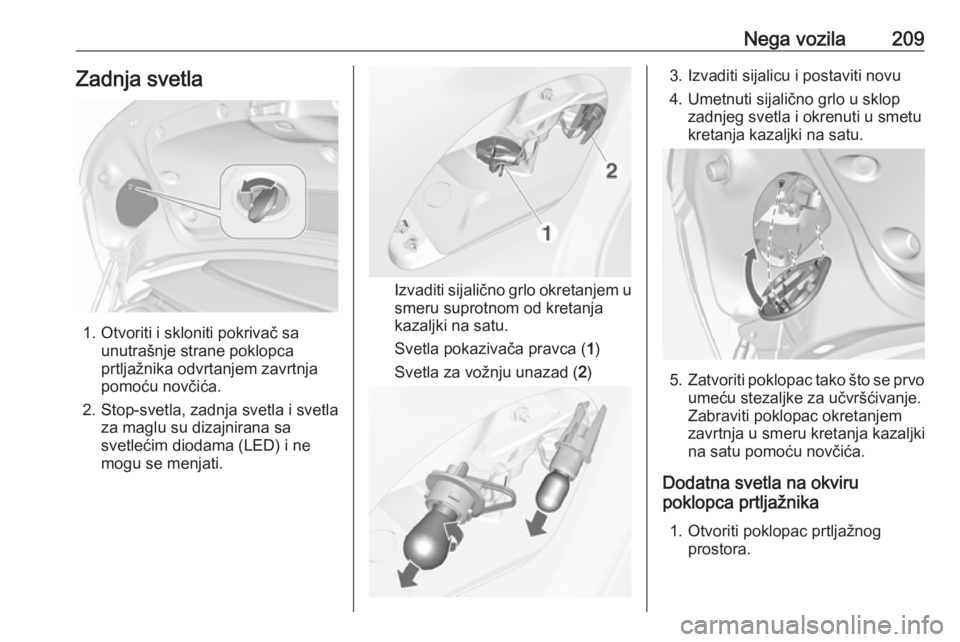

Nega vozila209Zadnja svetla
1. Otvoriti i skloniti pokrivač saunutrašnje strane poklopcaprtljažnika odvrtanjem zavrtnja
pomoću novčića.
2. Stop-svetla, zadnja svetla i svetla za maglu su dizajnirana sa
svetlećim diodama (LED) i ne
mogu se menjati.
Izvaditi sijalično grlo okretanjem u
smeru suprotnom od kretanja
kazaljki na satu.
Svetla pokazivača pravca ( 1)
Svetla za vožnju unazad ( 2)
3. Izvaditi sijalicu i postaviti novu
4. Umetnuti sijalično grlo u sklop zadnjeg svetla i okrenuti u smetu
kretanja kazaljki na satu.
5. Zatvoriti poklopac tako što se prvo
umeću stezaljke za učvršćivanje.
Zabraviti poklopac okretanjem
zavrtnja u smeru kretanja kazaljki
na satu pomoću novčića.
Dodatna svetla na okviru
poklopca prtljažnika
1. Otvoriti poklopac prtljažnog prostora.

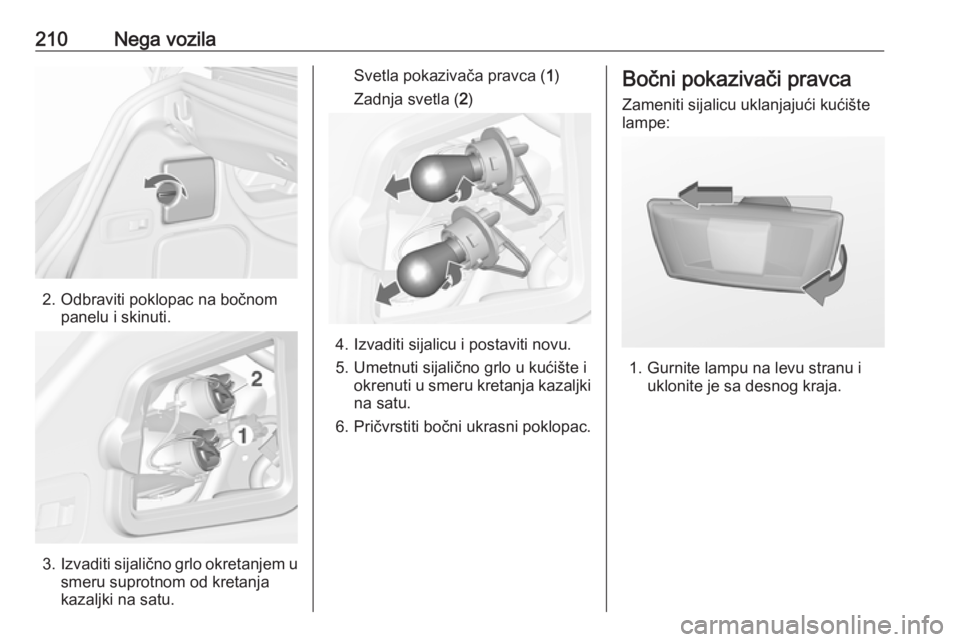

210Nega vozila
2. Odbraviti poklopac na bočnompanelu i skinuti.
3.Izvaditi sijalično grlo okretanjem u
smeru suprotnom od kretanja
kazaljki na satu.
Svetla pokazivača pravca ( 1)
Zadnja svetla ( 2)
4. Izvaditi sijalicu i postaviti novu.
5. Umetnuti sijalično grlo u kućište i okrenuti u smeru kretanja kazaljkina satu.
6. Pričvrstiti bočni ukrasni poklopac.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.

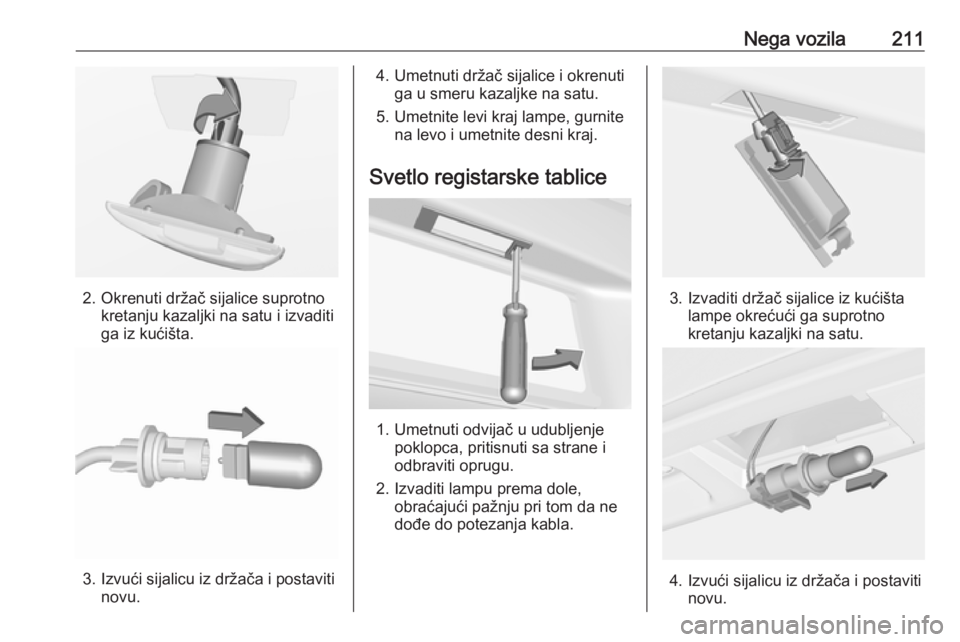

Nega vozila211
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.

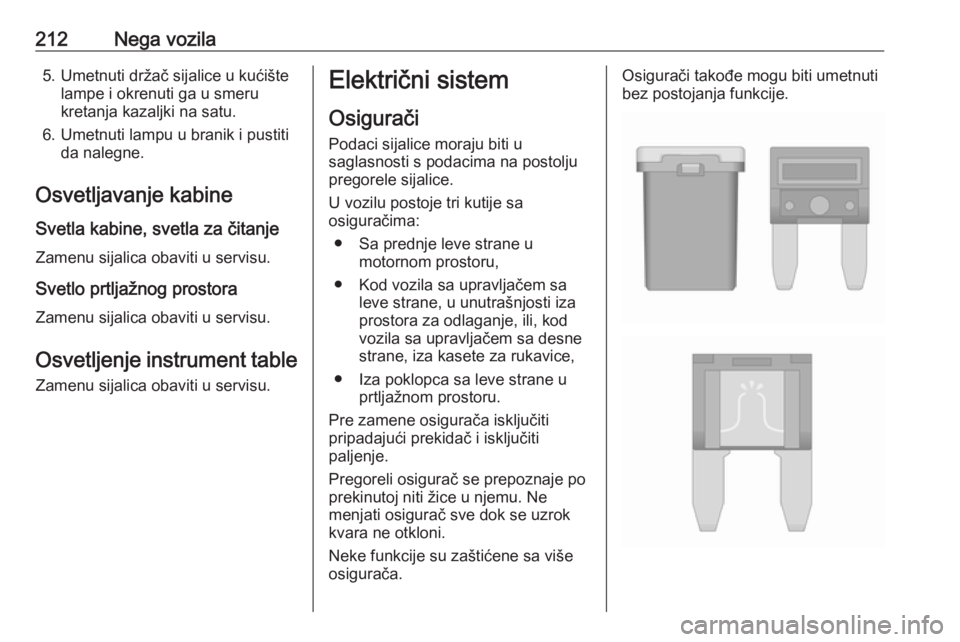

212Nega vozila5. Umetnuti držač sijalice u kućištelampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanjeZamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument tableZamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
● Sa prednje leve strane u motornom prostoru,
● Kod vozila sa upravljačem sa leve strane, u unutrašnjosti iza
prostora za odlaganje, ili, kod
vozila sa upravljačem sa desne
strane, iza kasete za rukavice,
● Iza poklopca sa leve strane u prtljažnom prostoru.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.

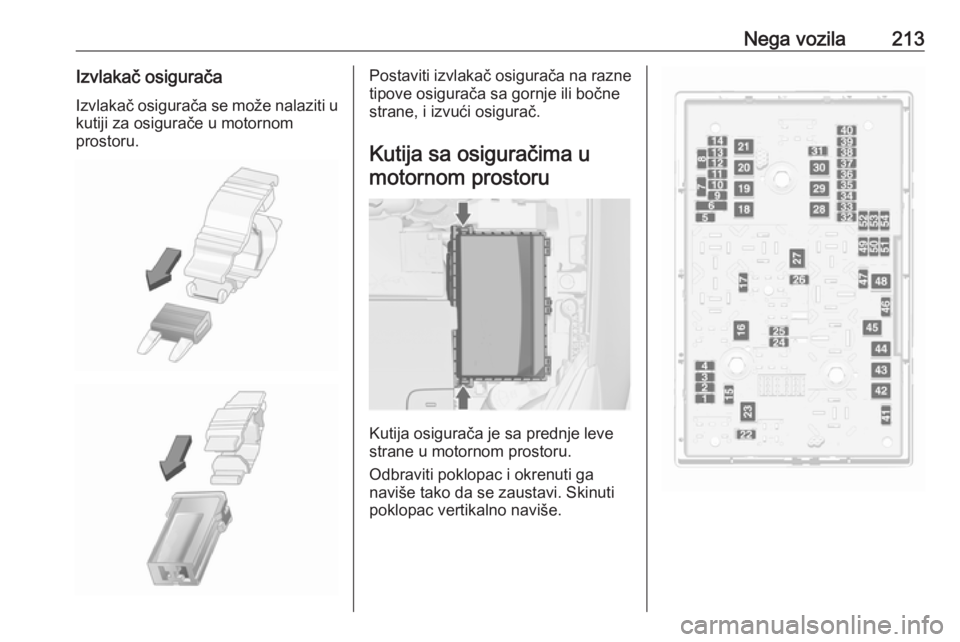

Nega vozila213Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima umotornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

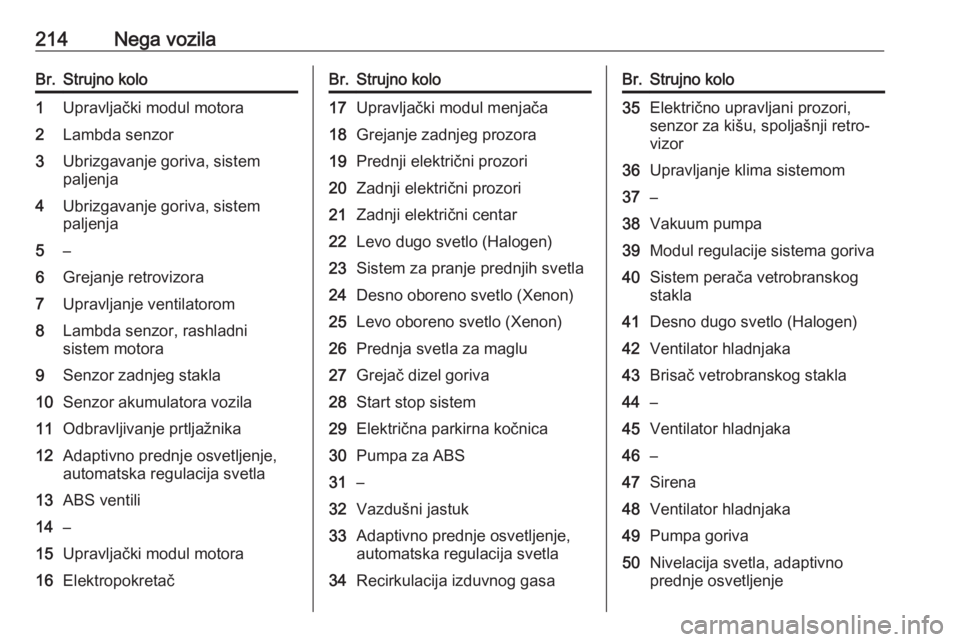

214Nega vozilaBr.Strujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sistem
paljenja4Ubrizgavanje goriva, sistem
paljenja5–6Grejanje retrovizora7Upravljanje ventilatorom8Lambda senzor, rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora vozila11Odbravljivanje prtljažnika12Adaptivno prednje osvetljenje,
automatska regulacija svetla13ABS ventili14–15Upravljački modul motora16ElektropokretačBr.Strujno kolo17Upravljački modul menjača18Grejanje zadnjeg prozora19Prednji električni prozori20Zadnji električni prozori21Zadnji električni centar22Levo dugo svetlo (Halogen)23Sistem za pranje prednjih svetla24Desno oboreno svetlo (Xenon)25Levo oboreno svetlo (Xenon)26Prednja svetla za maglu27Grejač dizel goriva28Start stop sistem29Električna parkirna kočnica30Pumpa za ABS31–32Vazdušni jastuk33Adaptivno prednje osvetljenje,
automatska regulacija svetla34Recirkulacija izduvnog gasaBr.Strujno kolo35Električno upravljani prozori,
senzor za kišu, spoljašnji retro‐
vizor36Upravljanje klima sistemom37–38Vakuum pumpa39Modul regulacije sistema goriva40Sistem perača vetrobranskog
stakla41Desno dugo svetlo (Halogen)42Ventilator hladnjaka43Brisač vetrobranskog stakla44–45Ventilator hladnjaka46–47Sirena48Ventilator hladnjaka49Pumpa goriva50Nivelacija svetla, adaptivno
prednje osvetljenje

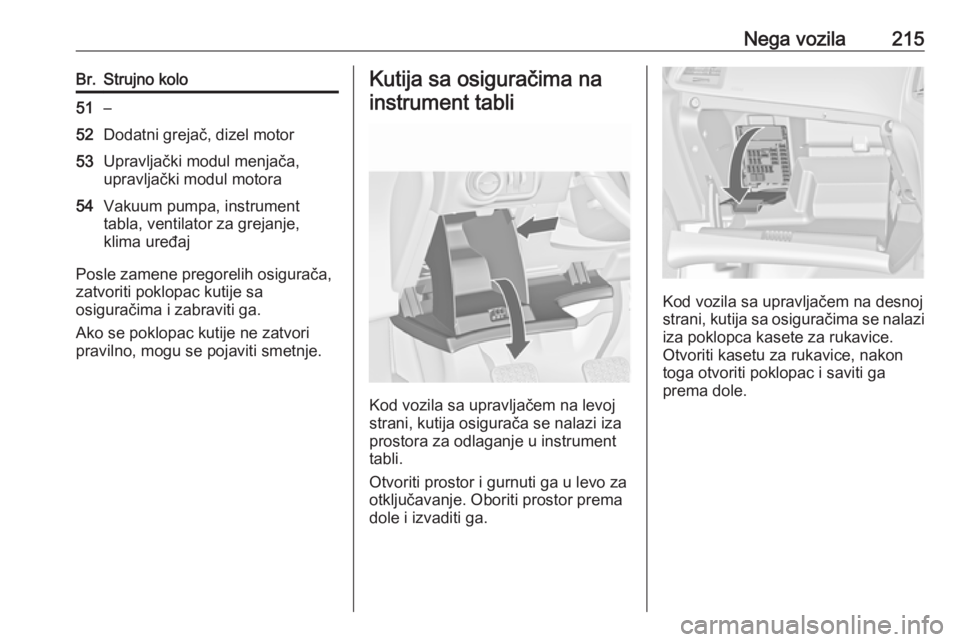

Nega vozila215Br.Strujno kolo51–52Dodatni grejač, dizel motor53Upravljački modul menjača,
upravljački modul motora54Vakuum pumpa, instrument
tabla, ventilator za grejanje,
klima uređaj
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.

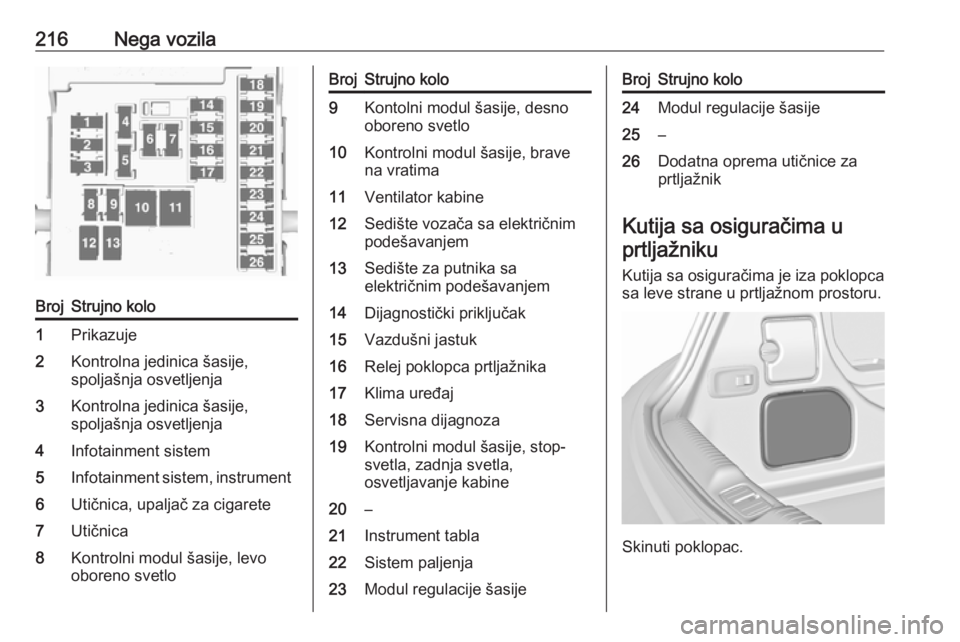

216Nega vozilaBrojStrujno kolo1Prikazuje2Kontrolna jedinica šasije,
spoljašnja osvetljenja3Kontrolna jedinica šasije,
spoljašnja osvetljenja4Infotainment sistem5Infotainment sistem, instrument6Utičnica, upaljač za cigarete7Utičnica8Kontrolni modul šasije, levo
oboreno svetloBrojStrujno kolo9Kontolni modul šasije, desno
oboreno svetlo10Kontrolni modul šasije, brave
na vratima11Ventilator kabine12Sedište vozača sa električnim
podešavanjem13Sedište za putnika sa
električnim podešavanjem14Dijagnostički priključak15Vazdušni jastuk16Relej poklopca prtljažnika17Klima uređaj18Servisna dijagnoza19Kontrolni modul šasije, stop-
svetla, zadnja svetla,
osvetljavanje kabine20–21Instrument tabla22Sistem paljenja23Modul regulacije šasijeBrojStrujno kolo24Modul regulacije šasije25–26Dodatna oprema utičnice za
prtljažnik
Kutija sa osiguračima u
prtljažniku
Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Skinuti poklopac.

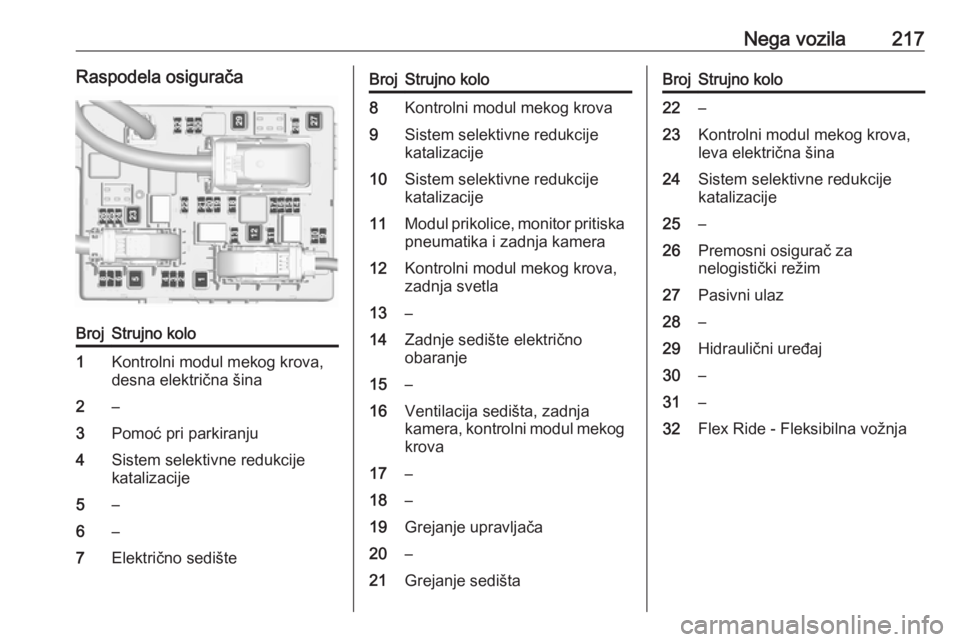

Nega vozila217Raspodela osiguračaBrojStrujno kolo1Kontrolni modul mekog krova,
desna električna šina2–3Pomoć pri parkiranju4Sistem selektivne redukcije
katalizacije5–6–7Električno sedišteBrojStrujno kolo8Kontrolni modul mekog krova9Sistem selektivne redukcije
katalizacije10Sistem selektivne redukcije
katalizacije11Modul prikolice, monitor pritiska
pneumatika i zadnja kamera12Kontrolni modul mekog krova,
zadnja svetla13–14Zadnje sedište električno
obaranje15–16Ventilacija sedišta, zadnja
kamera, kontrolni modul mekog krova17–18–19Grejanje upravljača20–21Grejanje sedištaBrojStrujno kolo22–23Kontrolni modul mekog krova,
leva električna šina24Sistem selektivne redukcije
katalizacije25–26Premosni osigurač za
nelogistički režim27Pasivni ulaz28–29Hidraulični uređaj30–31–32Flex Ride - Fleksibilna vožnja

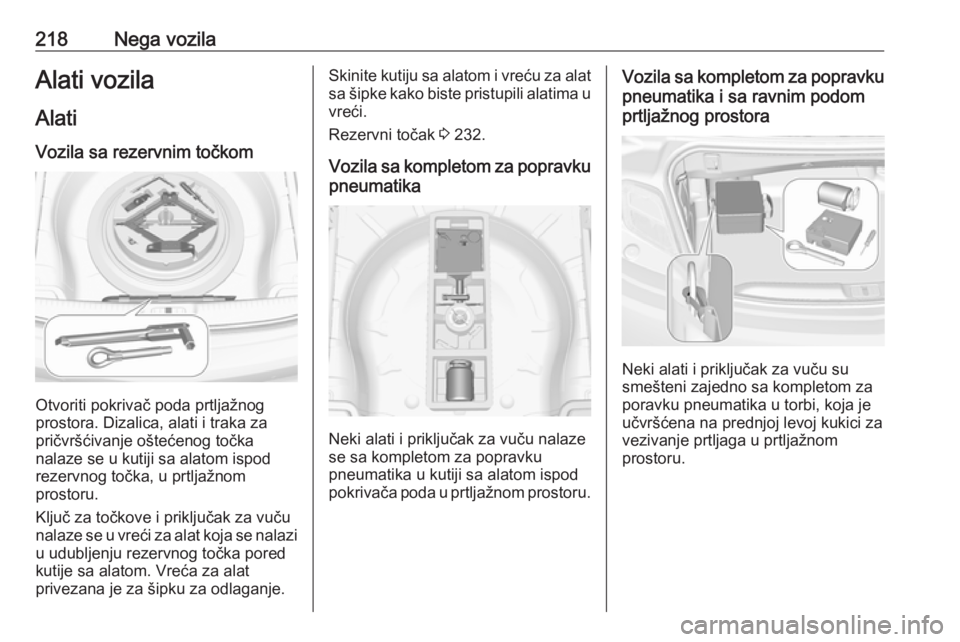

218Nega vozilaAlati vozilaAlati
Vozila sa rezervnim točkom
Otvoriti pokrivač poda prtljažnog
prostora. Dizalica, alati i traka za
pričvršćivanje oštećenog točka
nalaze se u kutiji sa alatom ispod
rezervnog točka, u prtljažnom
prostoru.
Ključ za točkove i priključak za vuču nalaze se u vreći za alat koja se nalazi
u udubljenju rezervnog točka pored
kutije sa alatom. Vreća za alat
privezana je za šipku za odlaganje.
Skinite kutiju sa alatom i vreću za alat
sa šipke kako biste pristupili alatima u
vreći.
Rezervni točak 3 232.
Vozila sa kompletom za popravku pneumatika
Neki alati i priključak za vuču nalaze
se sa kompletom za popravku
pneumatika u kutiji sa alatom ispod
pokrivača poda u prtljažnom prostoru.
Vozila sa kompletom za popravku
pneumatika i sa ravnim podom
prtljažnog prostora
Neki alati i priključak za vuču su
smešteni zajedno sa kompletom za
poravku pneumatika u torbi, koja je
učvršćena na prednjoj levoj kukici za
vezivanje prtljaga u prtljažnom
prostoru.
