OPEL CASCADA 2016 Betriebsanleitung (in German)

Beleuchtung119BeleuchtungAußenbeleuchtung....................119
Lichtschalter ............................ 119
Automatisches Fahrlicht ..........120
Fernlicht ................................... 121
Fernlichtassistent ....................121
Lichthupe ................................. 122
Leuchtweitenregulierung .........122
Scheinwerfer bei Auslandsfahrt ......................... 122
Tagesfahrlicht .......................... 123
Adaptives Fahrlicht ..................123
Warnblinker ............................. 127
Blinker ..................................... 127
Nebelscheinwerfer ...................127
Nebelschlusslicht .....................128
Parklicht ................................... 128
Rückfahrlicht ............................ 128
Beschlagene Leuchtenabdeckungen ...........128
Innenbeleuchtung ......................129
Instrumententafelbeleuchtung . 129 Innenlicht ................................. 129
Leselicht .................................. 130
Beleuchtung in den Sonnenblenden ......................130Lichtfunktionen .......................... 130
Beleuchtung beim Einsteigen ..130
Beleuchtung beim Aussteigen . 131
Batterieentladeschutz ..............132Außenbeleuchtung
Lichtschalter
Lichtschalter drehen:
7:Beleuchtung aus8:Standlicht9:Scheinwerfer
Kontrollleuchte 8 3 99.

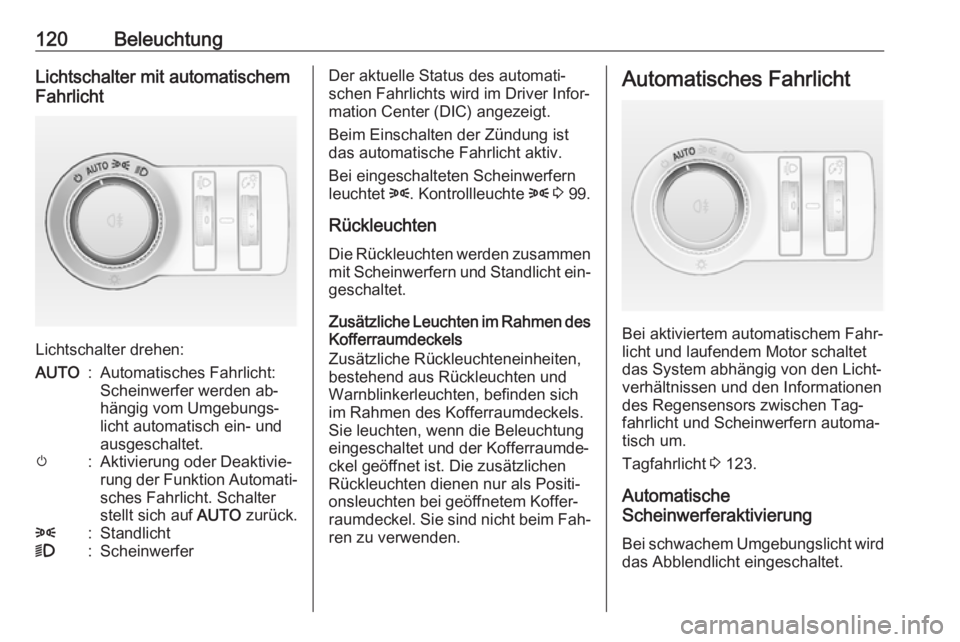

120BeleuchtungLichtschalter mit automatischem
Fahrlicht
Lichtschalter drehen:
AUTO:Automatisches Fahrlicht:
Scheinwerfer werden ab‐
hängig vom Umgebungs‐
licht automatisch ein- und
ausgeschaltet.m:Aktivierung oder Deaktivie‐
rung der Funktion Automati‐ sches Fahrlicht. Schalter
stellt sich auf AUTO zurück.8:Standlicht9:ScheinwerferDer aktuelle Status des automati‐
schen Fahrlichts wird im Driver Infor‐
mation Center (DIC) angezeigt.
Beim Einschalten der Zündung ist das automatische Fahrlicht aktiv.
Bei eingeschalteten Scheinwerfern
leuchtet 8. Kontrollleuchte 8 3 99.
Rückleuchten
Die Rückleuchten werden zusammen mit Scheinwerfern und Standlicht ein‐
geschaltet.
Zusätzliche Leuchten im Rahmen des
Kofferraumdeckels
Zusätzliche Rückleuchteneinheiten,
bestehend aus Rückleuchten und Warnblinkerleuchten, befinden sich
im Rahmen des Kofferraumdeckels.
Sie leuchten, wenn die Beleuchtung
eingeschaltet und der Kofferraumde‐
ckel geöffnet ist. Die zusätzlichen
Rückleuchten dienen nur als Positi‐
onsleuchten bei geöffnetem Koffer‐ raumdeckel. Sie sind nicht beim Fah‐ ren zu verwenden.Automatisches Fahrlicht
Bei aktiviertem automatischem Fahr‐
licht und laufendem Motor schaltet
das System abhängig von den Licht‐
verhältnissen und den Informationen
des Regensensors zwischen Tag‐
fahrlicht und Scheinwerfern automa‐
tisch um.
Tagfahrlicht 3 123.
Automatische
Scheinwerferaktivierung
Bei schwachem Umgebungslicht wird das Abblendlicht eingeschaltet.

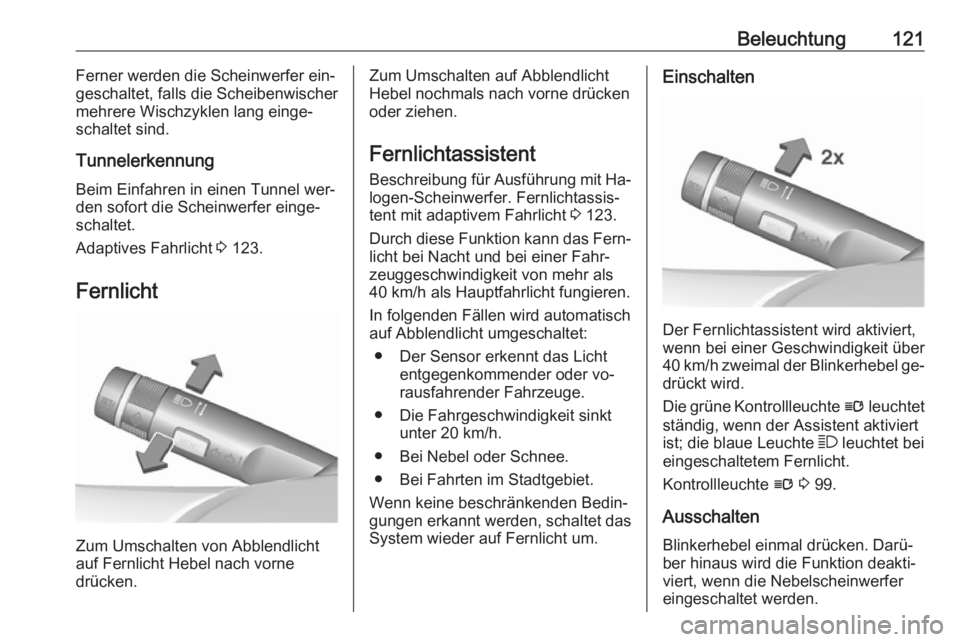

Beleuchtung121Ferner werden die Scheinwerfer ein‐
geschaltet, falls die Scheibenwischer
mehrere Wischzyklen lang einge‐
schaltet sind.
Tunnelerkennung Beim Einfahren in einen Tunnel wer‐
den sofort die Scheinwerfer einge‐ schaltet.
Adaptives Fahrlicht 3 123.
Fernlicht
Zum Umschalten von Abblendlicht
auf Fernlicht Hebel nach vorne
drücken.
Zum Umschalten auf Abblendlicht Hebel nochmals nach vorne drückenoder ziehen.
Fernlichtassistent
Beschreibung für Ausführung mit Ha‐ logen-Scheinwerfer. Fernlichtassis‐
tent mit adaptivem Fahrlicht 3 123.
Durch diese Funktion kann das Fern‐ licht bei Nacht und bei einer Fahr‐
zeuggeschwindigkeit von mehr als
40 km/h als Hauptfahrlicht fungieren.
In folgenden Fällen wird automatisch
auf Abblendlicht umgeschaltet:
● Der Sensor erkennt das Licht entgegenkommender oder vo‐
rausfahrender Fahrzeuge.
● Die Fahrgeschwindigkeit sinkt unter 20 km/h.
● Bei Nebel oder Schnee. ● Bei Fahrten im Stadtgebiet.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.Einschalten
Der Fernlichtassistent wird aktiviert,
wenn bei einer Geschwindigkeit über
40 km/h zweimal der Blinkerhebel ge‐
drückt wird.
Die grüne Kontrollleuchte l leuchtet
ständig, wenn der Assistent aktiviert
ist; die blaue Leuchte 7 leuchtet bei
eingeschaltetem Fernlicht.
Kontrollleuchte l 3 99.
Ausschalten Blinkerhebel einmal drücken. Darü‐
ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.

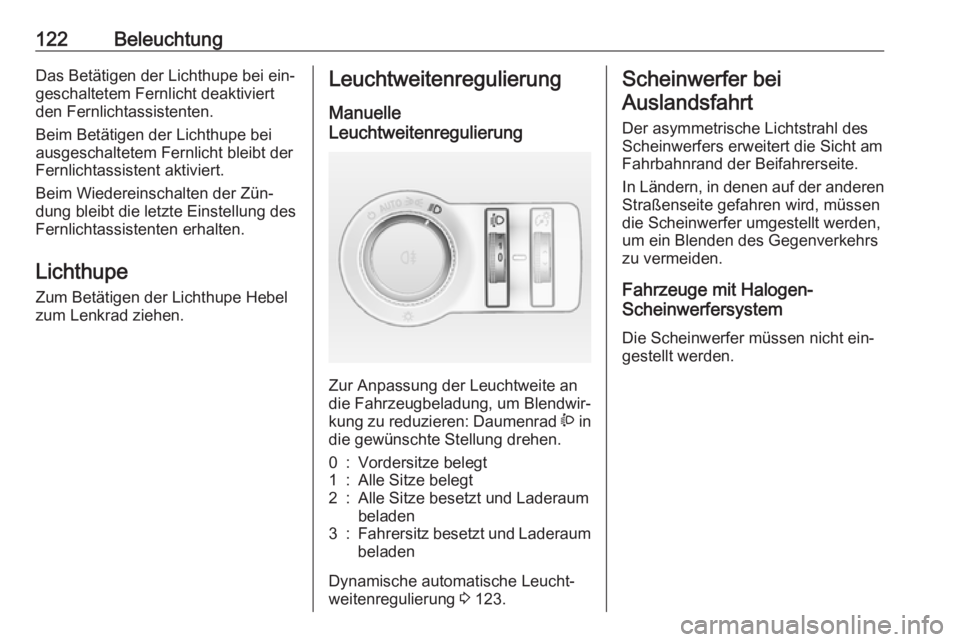

122BeleuchtungDas Betätigen der Lichthupe bei ein‐
geschaltetem Fernlicht deaktiviert
den Fernlichtassistenten.
Beim Betätigen der Lichthupe bei ausgeschaltetem Fernlicht bleibt der
Fernlichtassistent aktiviert.
Beim Wiedereinschalten der Zün‐ dung bleibt die letzte Einstellung des
Fernlichtassistenten erhalten.
Lichthupe Zum Betätigen der Lichthupe Hebel
zum Lenkrad ziehen.Leuchtweitenregulierung
Manuelle
Leuchtweitenregulierung
Zur Anpassung der Leuchtweite an
die Fahrzeugbeladung, um Blendwir‐
kung zu reduzieren: Daumenrad ? in
die gewünschte Stellung drehen.
0:Vordersitze belegt1:Alle Sitze belegt2:Alle Sitze besetzt und Laderaum
beladen3:Fahrersitz besetzt und Laderaum
beladen
Dynamische automatische Leucht‐
weitenregulierung 3 123.
Scheinwerfer bei
Auslandsfahrt
Der asymmetrische Lichtstrahl des
Scheinwerfers erweitert die Sicht am
Fahrbahnrand der Beifahrerseite.
In Ländern, in denen auf der anderen
Straßenseite gefahren wird, müssen
die Scheinwerfer umgestellt werden,
um ein Blenden des Gegenverkehrs
zu vermeiden.
Fahrzeuge mit Halogen-
Scheinwerfersystem
Die Scheinwerfer müssen nicht ein‐
gestellt werden.

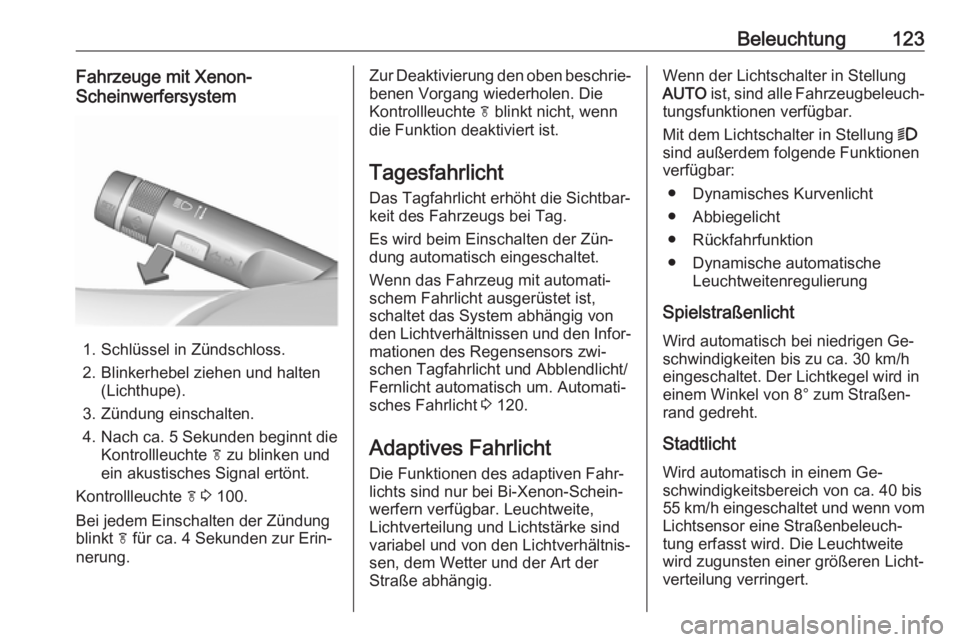

Beleuchtung123Fahrzeuge mit Xenon-
Scheinwerfersystem
1. Schlüssel in Zündschloss.
2. Blinkerhebel ziehen und halten (Lichthupe).
3. Zündung einschalten.
4. Nach ca. 5 Sekunden beginnt die Kontrollleuchte f zu blinken und
ein akustisches Signal ertönt.
Kontrollleuchte f 3 100.
Bei jedem Einschalten der Zündung blinkt f für ca. 4 Sekunden zur Erin‐
nerung.
Zur Deaktivierung den oben beschrie‐ benen Vorgang wiederholen. Die
Kontrollleuchte f blinkt nicht, wenn
die Funktion deaktiviert ist.
Tagesfahrlicht Das Tagfahrlicht erhöht die Sichtbar‐
keit des Fahrzeugs bei Tag.
Es wird beim Einschalten der Zün‐
dung automatisch eingeschaltet.
Wenn das Fahrzeug mit automati‐
schem Fahrlicht ausgerüstet ist,
schaltet das System abhängig von
den Lichtverhältnissen und den Infor‐
mationen des Regensensors zwi‐
schen Tagfahrlicht und Abblendlicht/
Fernlicht automatisch um. Automati‐
sches Fahrlicht 3 120.
Adaptives Fahrlicht Die Funktionen des adaptiven Fahr‐
lichts sind nur bei Bi-Xenon-Schein‐
werfern verfügbar. Leuchtweite,
Lichtverteilung und Lichtstärke sind
variabel und von den Lichtverhältnis‐
sen, dem Wetter und der Art der
Straße abhängig.Wenn der Lichtschalter in Stellung AUTO ist, sind alle Fahrzeugbeleuch‐
tungsfunktionen verfügbar.
Mit dem Lichtschalter in Stellung 9
sind außerdem folgende Funktionen
verfügbar:
● Dynamisches Kurvenlicht
● Abbiegelicht
● Rückfahrfunktion
● Dynamische automatische Leuchtweitenregulierung
Spielstraßenlicht Wird automatisch bei niedrigen Ge‐
schwindigkeiten bis zu ca. 30 km/h
eingeschaltet. Der Lichtkegel wird in
einem Winkel von 8° zum Straßen‐
rand gedreht.
Stadtlicht
Wird automatisch in einem Ge‐
schwindigkeitsbereich von ca. 40 bis 55 km/h eingeschaltet und wenn vom Lichtsensor eine Straßenbeleuch‐
tung erfasst wird. Die Leuchtweite
wird zugunsten einer größeren Licht‐
verteilung verringert.

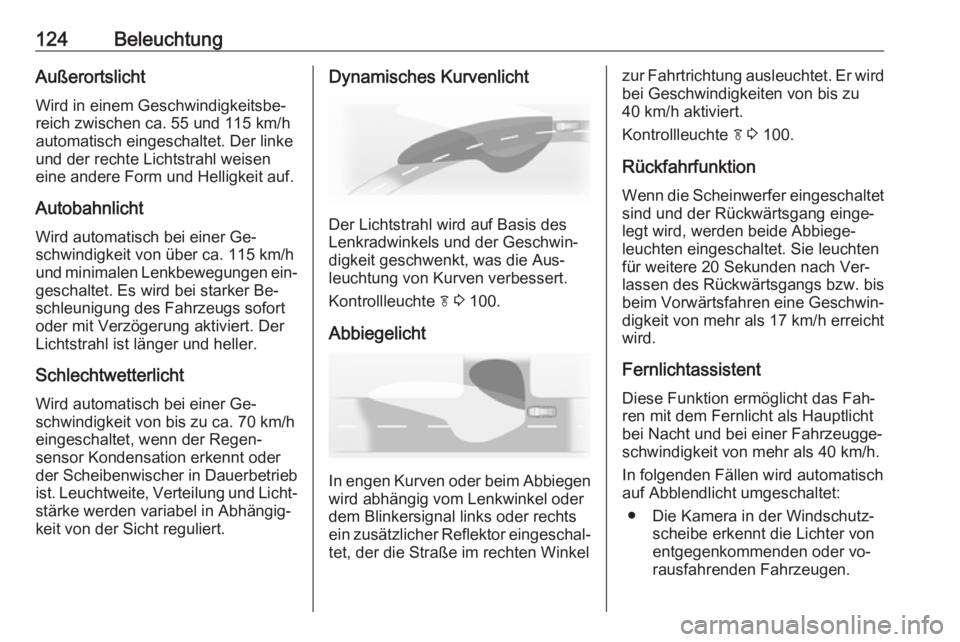

124BeleuchtungAußerortslichtWird in einem Geschwindigkeitsbe‐
reich zwischen ca. 55 und 115 km/h
automatisch eingeschaltet. Der linke
und der rechte Lichtstrahl weisen
eine andere Form und Helligkeit auf.
Autobahnlicht
Wird automatisch bei einer Ge‐
schwindigkeit von über ca. 115 km/h
und minimalen Lenkbewegungen ein‐
geschaltet. Es wird bei starker Be‐schleunigung des Fahrzeugs sofort
oder mit Verzögerung aktiviert. Der
Lichtstrahl ist länger und heller.
Schlechtwetterlicht Wird automatisch bei einer Ge‐
schwindigkeit von bis zu ca. 70 km/h
eingeschaltet, wenn der Regen‐
sensor Kondensation erkennt oder
der Scheibenwischer in Dauerbetrieb
ist. Leuchtweite, Verteilung und Licht‐
stärke werden variabel in Abhängig‐
keit von der Sicht reguliert.Dynamisches Kurvenlicht
Der Lichtstrahl wird auf Basis des
Lenkradwinkels und der Geschwin‐
digkeit geschwenkt, was die Aus‐
leuchtung von Kurven verbessert.
Kontrollleuchte f 3 100.
Abbiegelicht
In engen Kurven oder beim Abbiegen
wird abhängig vom Lenkwinkel oder
dem Blinkersignal links oder rechts
ein zusätzlicher Reflektor eingeschal‐
tet, der die Straße im rechten Winkel
zur Fahrtrichtung ausleuchtet. Er wird
bei Geschwindigkeiten von bis zu
40 km/h aktiviert.
Kontrollleuchte f 3 100.
Rückfahrfunktion
Wenn die Scheinwerfer eingeschaltet
sind und der Rückwärtsgang einge‐
legt wird, werden beide Abbiege‐
leuchten eingeschaltet. Sie leuchten
für weitere 20 Sekunden nach Ver‐
lassen des Rückwärtsgangs bzw. bis
beim Vorwärtsfahren eine Geschwin‐
digkeit von mehr als 17 km/h erreicht
wird.
Fernlichtassistent
Diese Funktion ermöglicht das Fah‐
ren mit dem Fernlicht als Hauptlicht
bei Nacht und bei einer Fahrzeugge‐
schwindigkeit von mehr als 40 km/h.
In folgenden Fällen wird automatisch auf Abblendlicht umgeschaltet:
● Die Kamera in der Windschutz‐ scheibe erkennt die Lichter von
entgegenkommenden oder vo‐
rausfahrenden Fahrzeugen.

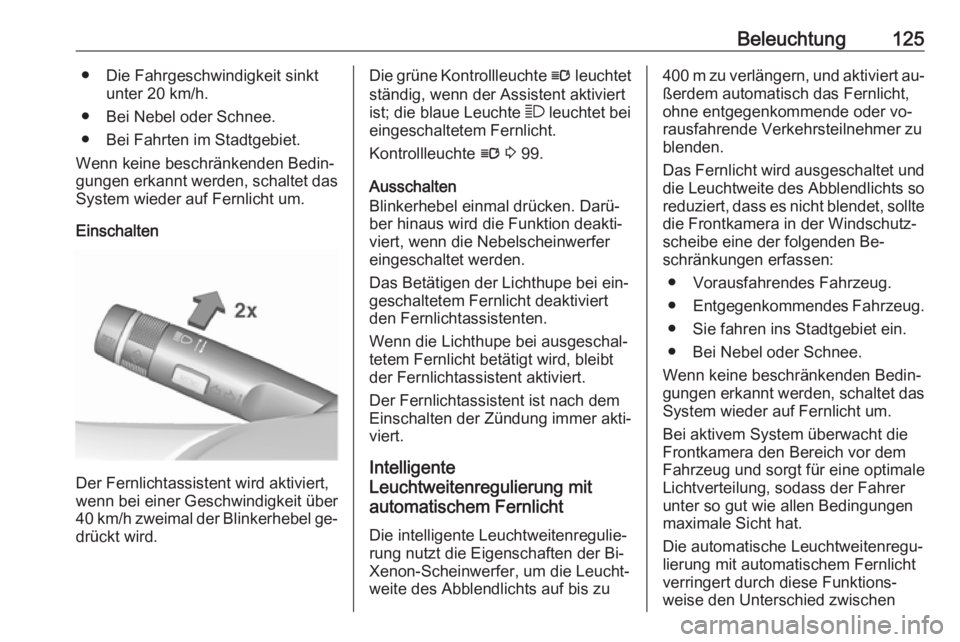

Beleuchtung125● Die Fahrgeschwindigkeit sinktunter 20 km/h.
● Bei Nebel oder Schnee.
● Bei Fahrten im Stadtgebiet.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.
Einschalten
Der Fernlichtassistent wird aktiviert,
wenn bei einer Geschwindigkeit über
40 km/h zweimal der Blinkerhebel ge‐
drückt wird.
Die grüne Kontrollleuchte l leuchtet
ständig, wenn der Assistent aktiviert
ist; die blaue Leuchte 7 leuchtet bei
eingeschaltetem Fernlicht.
Kontrollleuchte l 3 99.
Ausschalten
Blinkerhebel einmal drücken. Darü‐ ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Das Betätigen der Lichthupe bei ein‐
geschaltetem Fernlicht deaktiviert
den Fernlichtassistenten.
Wenn die Lichthupe bei ausgeschal‐
tetem Fernlicht betätigt wird, bleibt
der Fernlichtassistent aktiviert.
Der Fernlichtassistent ist nach dem
Einschalten der Zündung immer akti‐
viert.
Intelligente
Leuchtweitenregulierung mit
automatischem Fernlicht
Die intelligente Leuchtweitenregulie‐
rung nutzt die Eigenschaften der Bi-
Xenon-Scheinwerfer, um die Leucht‐
weite des Abblendlichts auf bis zu400 m zu verlängern, und aktiviert au‐ ßerdem automatisch das Fernlicht,
ohne entgegenkommende oder vo‐
rausfahrende Verkehrsteilnehmer zu
blenden.
Das Fernlicht wird ausgeschaltet und
die Leuchtweite des Abblendlichts so reduziert, dass es nicht blendet, sollte
die Frontkamera in der Windschutz‐
scheibe eine der folgenden Be‐
schränkungen erfassen:
● Vorausfahrendes Fahrzeug.
● Entgegenkommendes Fahrzeug.
● Sie fahren ins Stadtgebiet ein.
● Bei Nebel oder Schnee.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.
Bei aktivem System überwacht die
Frontkamera den Bereich vor dem
Fahrzeug und sorgt für eine optimale
Lichtverteilung, sodass der Fahrer
unter so gut wie allen Bedingungen
maximale Sicht hat.
Die automatische Leuchtweitenregu‐
lierung mit automatischem Fernlicht
verringert durch diese Funktions‐
weise den Unterschied zwischen

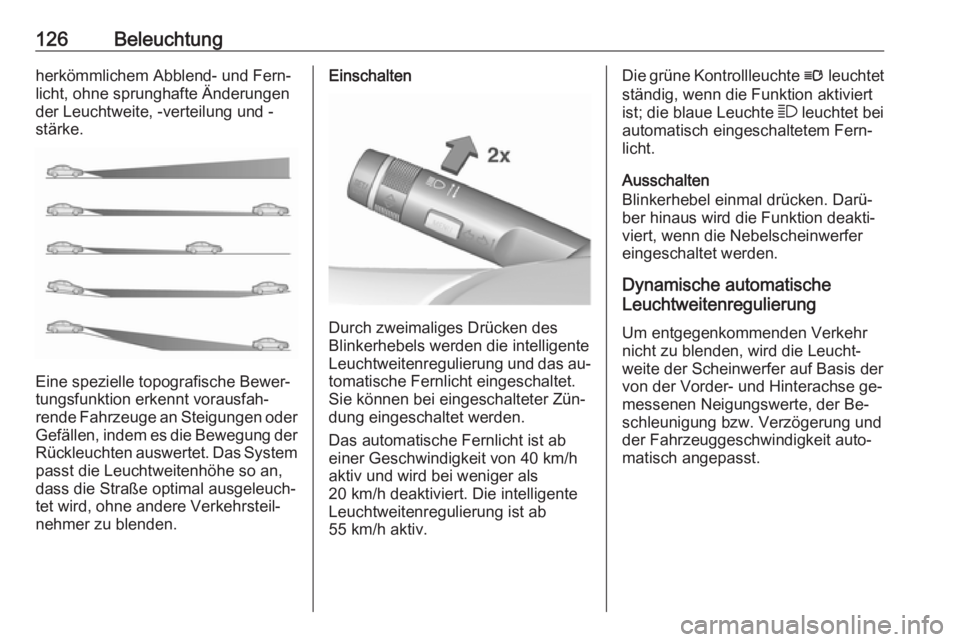

126Beleuchtungherkömmlichem Abblend- und Fern‐licht, ohne sprunghafte Änderungen der Leuchtweite, -verteilung und -
stärke.
Eine spezielle topografische Bewer‐
tungsfunktion erkennt vorausfah‐
rende Fahrzeuge an Steigungen oder Gefällen, indem es die Bewegung der
Rückleuchten auswertet. Das System
passt die Leuchtweitenhöhe so an,
dass die Straße optimal ausgeleuch‐
tet wird, ohne andere Verkehrsteil‐
nehmer zu blenden.
Einschalten
Durch zweimaliges Drücken des
Blinkerhebels werden die intelligente Leuchtweitenregulierung und das au‐
tomatische Fernlicht eingeschaltet.
Sie können bei eingeschalteter Zün‐ dung eingeschaltet werden.
Das automatische Fernlicht ist ab
einer Geschwindigkeit von 40 km/h
aktiv und wird bei weniger als
20 km/h deaktiviert. Die intelligente
Leuchtweitenregulierung ist ab
55 km/h aktiv.
Die grüne Kontrollleuchte l leuchtet
ständig, wenn die Funktion aktiviert
ist; die blaue Leuchte 7 leuchtet bei
automatisch eingeschaltetem Fern‐
licht.
Ausschalten
Blinkerhebel einmal drücken. Darü‐
ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Dynamische automatische
Leuchtweitenregulierung
Um entgegenkommenden Verkehr
nicht zu blenden, wird die Leucht‐
weite der Scheinwerfer auf Basis der
von der Vorder- und Hinterachse ge‐
messenen Neigungswerte, der Be‐
schleunigung bzw. Verzögerung und
der Fahrzeuggeschwindigkeit auto‐
matisch angepasst.

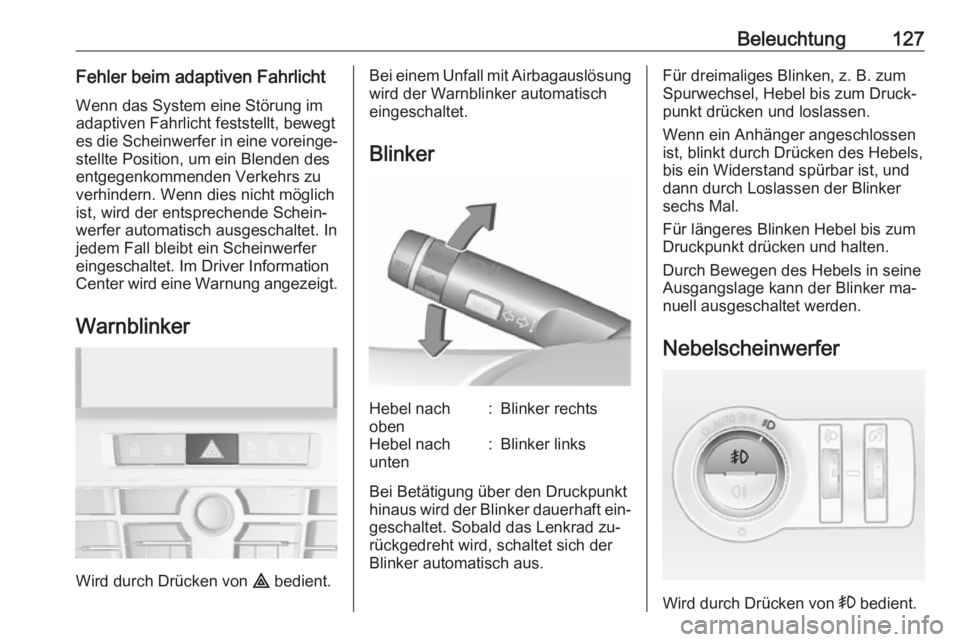

Beleuchtung127Fehler beim adaptiven FahrlichtWenn das System eine Störung im
adaptiven Fahrlicht feststellt, bewegt
es die Scheinwerfer in eine voreinge‐ stellte Position, um ein Blenden des
entgegenkommenden Verkehrs zu
verhindern. Wenn dies nicht möglich
ist, wird der entsprechende Schein‐ werfer automatisch ausgeschaltet. In
jedem Fall bleibt ein Scheinwerfer
eingeschaltet. Im Driver Information
Center wird eine Warnung angezeigt.
Warnblinker
Wird durch Drücken von ¨ bedient.
Bei einem Unfall mit Airbagauslösung
wird der Warnblinker automatisch
eingeschaltet.
BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Bei Betätigung über den Druckpunkt
hinaus wird der Blinker dauerhaft ein‐
geschaltet. Sobald das Lenkrad zu‐
rückgedreht wird, schaltet sich der
Blinker automatisch aus.
Für dreimaliges Blinken, z. B. zum
Spurwechsel, Hebel bis zum Druck‐
punkt drücken und loslassen.
Wenn ein Anhänger angeschlossen
ist, blinkt durch Drücken des Hebels,
bis ein Widerstand spürbar ist, und
dann durch Loslassen der Blinker
sechs Mal.
Für längeres Blinken Hebel bis zum
Druckpunkt drücken und halten.
Durch Bewegen des Hebels in seine
Ausgangslage kann der Blinker ma‐
nuell ausgeschaltet werden.
Nebelscheinwerfer
Wird durch Drücken von > bedient.

128BeleuchtungLichtschalter in Stellung AUTO: Beim
Einschalten der Nebelscheinwerfer werden die Scheinwerfer automa‐
tisch eingeschaltet.
Nebelschlusslicht
Wird durch Drücken von r
bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelschlussleuchte
werden die Scheinwerfer automa‐
tisch eingeschaltet.
Lichtschalter in Stellung 8: Nebel‐
schlussleuchte kann nur gemeinsam mit Nebelscheinwerfern eingeschal‐tet werden.
Die Nebelschlussleuchte des Fahr‐
zeugs wird bei Anhängerbetrieb
deaktiviert.
Parklicht
Beim Parken des Fahrzeugs kann auf einer Seite das Parklicht eingeschal‐
tet werden:
1. Zündung ausschalten.
2. Blinkerhebel ganz nach oben (Standlicht rechts) bzw. nach un‐
ten (Standlicht links).
Bestätigung durch Signalton und die
entsprechende Blinkerkontroll‐
leuchte.
Rückfahrlicht
Das Rückfahrlicht leuchtet bei einge‐
schalteter Zündung und eingelegtem
Rückwärtsgang.
Beschlagene Leuchtenabdeckungen
Die Innenseite des Leuchtengehäu‐
ses kann bei schlechten, nasskalten Witterungsverhältnissen, starkem
Regen oder nach der Wagenwäsche
kurzzeitig beschlagen. Der Beschlag
verschwindet nach kurzer Zeit von selbst, zur Unterstützung die Schein‐
werfer einschalten.
