OPEL CASCADA 2016 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz1799Varování
Zadní kamera nenahrazuje oči
řidiče. Uvědomte si, že předměty, které leží mimo zorné pole kamery a čidel progresivního brzdového
asistenta, např. pod nárazníkem
nebo pod vozidlem, nejsou
zobrazovány.
Při couvání s vozidlem
nespoléhejte pouze na informační
displej a před zahájením couvání
zkontrolujte prostor za vozidlem i okolo něho.
Aktivace
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost

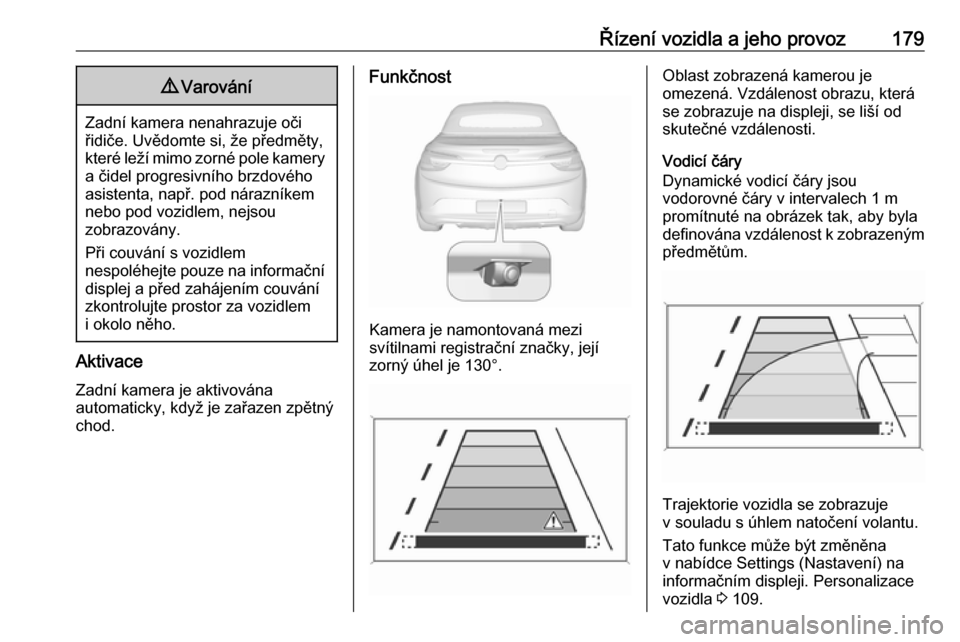

Kamera je namontovaná mezi
svítilnami registrační značky, její
zorný úhel je 130°.
Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která se zobrazuje na displeji, se liší od
skutečné vzdálenosti.
Vodicí čáry
Dynamické vodicí čáry jsou
vodorovné čáry v intervalech 1 m
promítnuté na obrázek tak, aby byla
definována vzdálenost k zobrazeným
předmětům.
Trajektorie vozidla se zobrazuje
v souladu s úhlem natočení volantu.
Tato funkce může být změněna
v nabídce Settings (Nastavení) na
informačním displeji. Personalizace
vozidla 3 109.

180Řízení vozidla a jeho provozVýstražné symboly
Výstražné symboly jsou zobrazeny
jako trojúhelníky 9 na obrázku, který
zobrazuje překážky detekované
zadními čidly progresivního
parkovacího asistenta.
Navíc se v horním řádku
informačního displeje zobrazí symbol
9 s výstrahou, že je nutné
zkontrolovat okolí vozidla.
Horní řádek displeje lze vymazat
stisknutím multifunkčního ovladače.

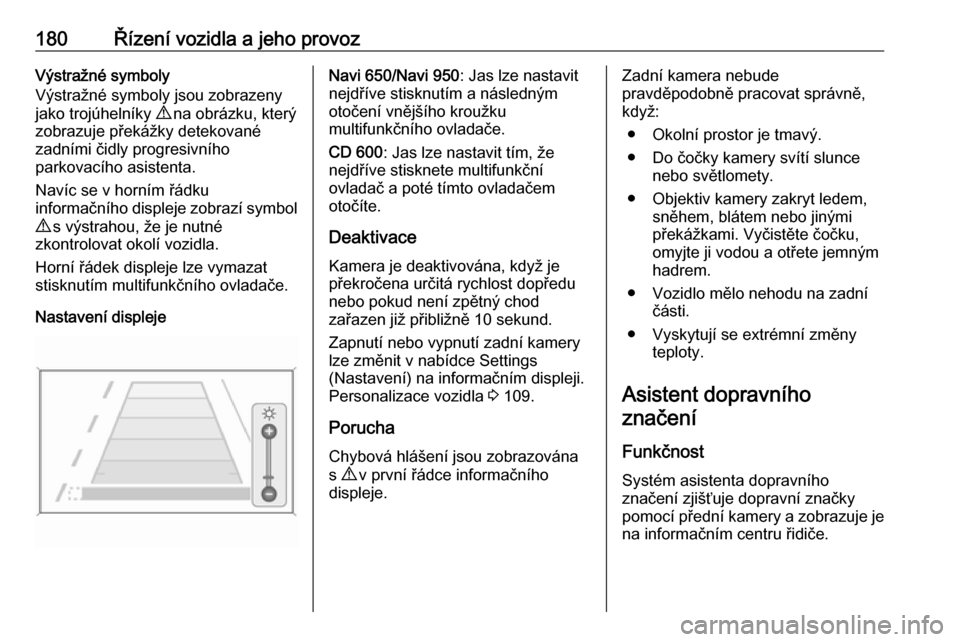

Nastavení displejeNavi 650/Navi 950 : Jas lze nastavit
nejdříve stisknutím a následným
otočení vnějšího kroužku
multifunkčního ovladače.
CD 600 : Jas lze nastavit tím, že
nejdříve stisknete multifunkční
ovladač a poté tímto ovladačem
otočíte.
Deaktivace
Kamera je deaktivována, když je
překročena určitá rychlost dopředu
nebo pokud není zpětný chod
zařazen již přibližně 10 sekund.
Zapnutí nebo vypnutí zadní kamery
lze změnit v nabídce Settings
(Nastavení) na informačním displeji.
Personalizace vozidla 3 109.
Porucha
Chybová hlášení jsou zobrazována s 9 v první řádce informačního
displeje.Zadní kamera nebude
pravděpodobně pracovat správně,
když:
● Okolní prostor je tmavý.
● Do čočky kamery svítí slunce nebo světlomety.
● Objektiv kamery zakryt ledem, sněhem, blátem nebo jinými
překážkami. Vyčistěte čočku,
omyjte ji vodou a otřete jemným hadrem.
● Vozidlo mělo nehodu na zadní části.
● Vyskytují se extrémní změny teploty.
Asistent dopravního
značení
Funkčnost Systém asistenta dopravního
značení zjišťuje dopravní značky
pomocí přední kamery a zobrazuje je
na informačním centru řidiče.

Řízení vozidla a jeho provoz181
Dopravní značky které budou zjištěnyjsou:
Dopravní značky omezení rychlosti
a zákazu předjíždění ● omezení rychlosti
● zákaz předjíždění
● ukončení rychlostního omezení
● ukončení zákazu předjížděníSilniční značky
Začátek a konec:
● dálnice
● státní silnice
● herní uliceDoplňkové značky ● doplňkové rady pro dopravní značky
● omezení tažení přívěsu
● zákaz jízdy traktorů
● varování před vlhkostí
● varování před ledem
● směrové šipky
Značky omezení rychlosti nebo
zákazu předjíždění jsou zobrazeny
v informačním centru řidiče, dokud
není detekováno další omezení
rychlosti nebo konec omezení
rychlosti, nebo do uplynutí
definovaného časového úseku

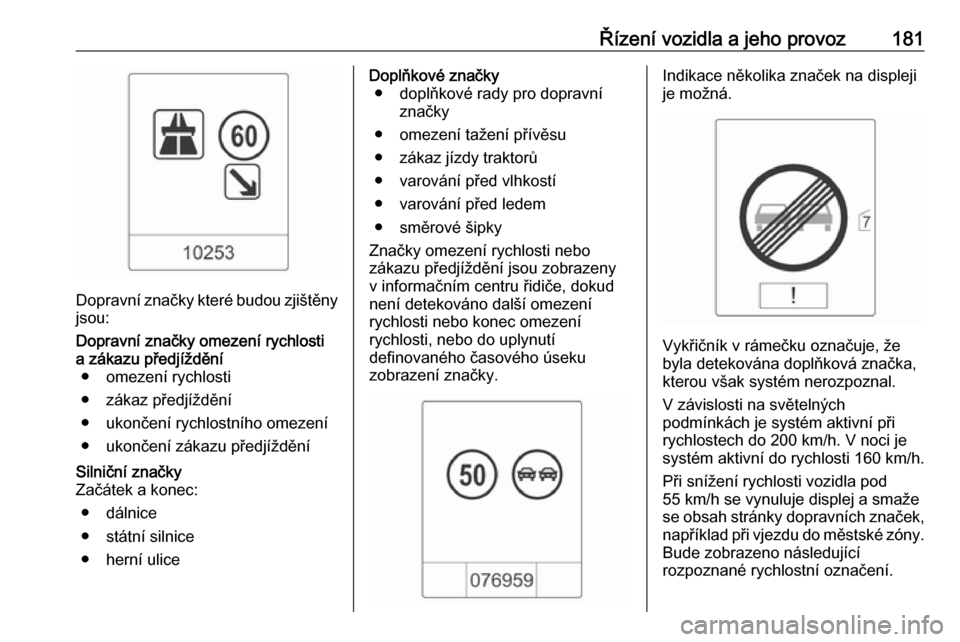

zobrazení značky.Indikace několika značek na displeji
je možná.
Vykřičník v rámečku označuje, že
byla detekována doplňková značka, kterou však systém nerozpoznal.
V závislosti na světelných
podmínkách je systém aktivní při
rychlostech do 200 km/h. V noci je
systém aktivní do rychlosti 160 km/h.
Při snížení rychlosti vozidla pod
55 km/h se vynuluje displej a smaže
se obsah stránky dopravních značek,
například při vjezdu do městské zóny. Bude zobrazeno následující
rozpoznané rychlostní označení.

182Řízení vozidla a jeho provozZobrazení displejemDopravní značky se zobrazují na
stránce Rozpoznání dopravních
značek v informačním centru řidiče.

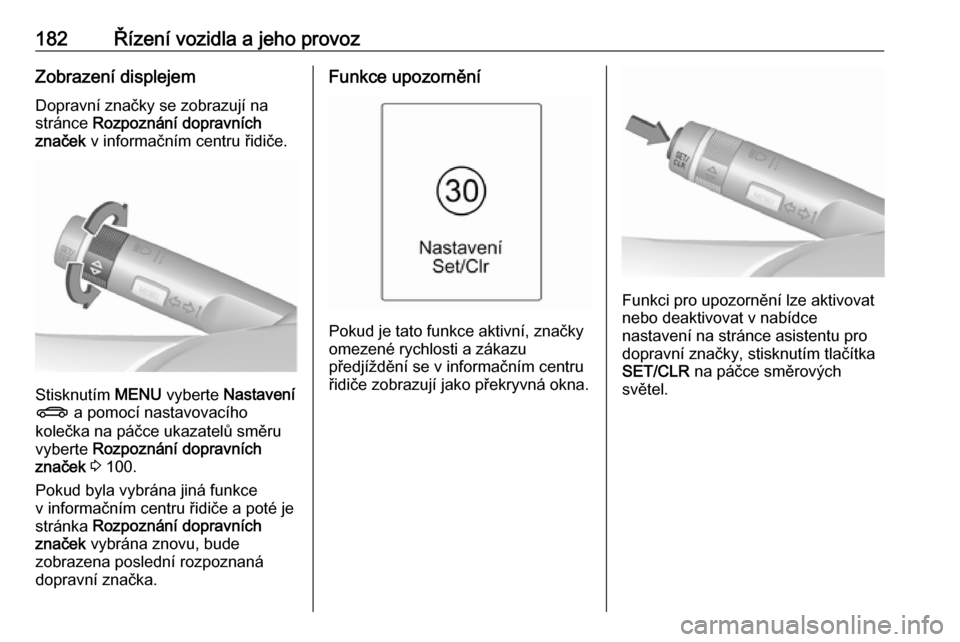

Stisknutím MENU vyberte Nastavení
X a pomocí nastavovacího
kolečka na páčce ukazatelů směru
vyberte Rozpoznání dopravních
značek 3 100.
Pokud byla vybrána jiná funkce
v informačním centru řidiče a poté je
stránka Rozpoznání dopravních
značek vybrána znovu, bude
zobrazena poslední rozpoznaná
dopravní značka.
Funkce upozornění
Pokud je tato funkce aktivní, značky
omezené rychlosti a zákazu
předjíždění se v informačním centru
řidiče zobrazují jako překryvná okna.
Funkci pro upozornění lze aktivovat nebo deaktivovat v nabídce
nastavení na stránce asistentu pro dopravní značky, stisknutím tlačítka
SET/CLR na páčce směrových
světel.

Řízení vozidla a jeho provoz183

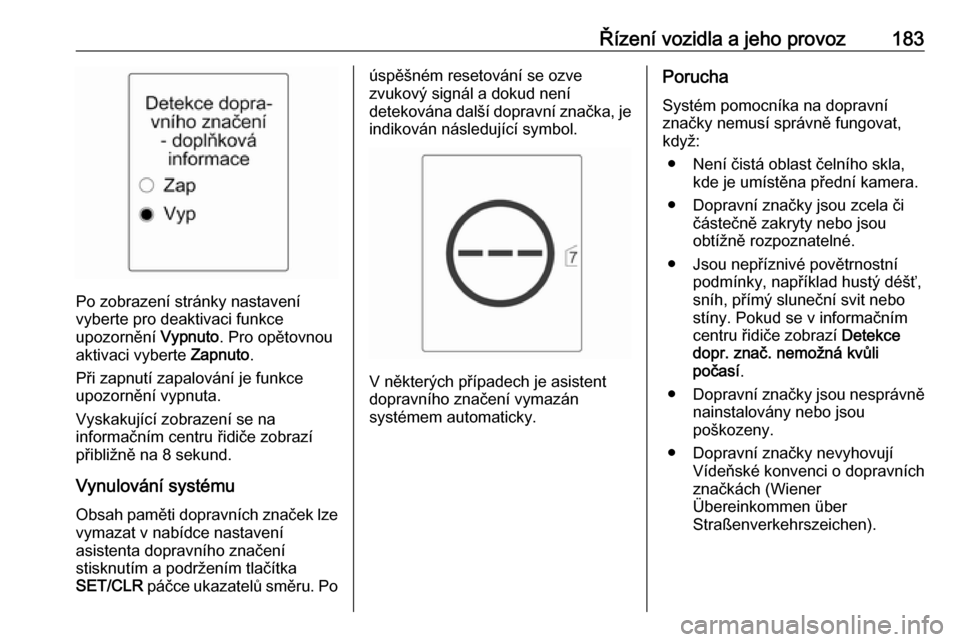

Po zobrazení stránky nastavení
vyberte pro deaktivaci funkce
upozornění Vypnuto. Pro opětovnou
aktivaci vyberte Zapnuto.
Při zapnutí zapalování je funkce
upozornění vypnuta.
Vyskakující zobrazení se na
informačním centru řidiče zobrazí
přibližně na 8 sekund.
Vynulování systému Obsah paměti dopravních značek lze
vymazat v nabídce nastavení
asistenta dopravního značení
stisknutím a podržením tlačítka
SET/CLR páčce ukazatelů směru. Po
úspěšném resetování se ozve
zvukový signál a dokud není
detekována další dopravní značka, je indikován následující symbol.
V některých případech je asistent
dopravního značení vymazán
systémem automaticky.
Porucha
Systém pomocníka na dopravní
značky nemusí správně fungovat,
když:
● Není čistá oblast čelního skla, kde je umístěna přední kamera.
● Dopravní značky jsou zcela či částečně zakryty nebo jsou
obtížně rozpoznatelné.
● Jsou nepříznivé povětrnostní podmínky, například hustý déšť,
sníh, přímý sluneční svit nebo
stíny. Pokud se v informačním
centru řidiče zobrazí Detekce
dopr. znač. nemožná kvůli
počasí .
● Dopravní značky jsou nesprávně
nainstalovány nebo jsou
poškozeny.
● Dopravní značky nevyhovují Vídeňské konvenci o dopravních
značkách (Wiener
Übereinkommen über
Straßenverkehrszeichen).

184Řízení vozidla a jeho provozVýstraha
Systém je zamýšlen pomoci řidiči
ve stanoveném rozsahu rychlostí
rozeznat určité dopravní značky.
Neignorujte dopravní značky,
které nejsou systémem
zobrazeny.
Systém nerozezná žádné jiné než běžné dopravní značky, které
mohou stanovit nebo ukončit
rychlostní omezení.
Nenechte se na základě tohoto
speciálního prvku svést
k riskantnímu stylu jízdy.
Vždy přizpůsobte rychlost
podmínkám vozovky.
Systémy pomáhající řidiči
nezbavují řidiče plné
zodpovědnosti za provozování
vozidla.
Varování o opuštění
jízdního pruhu
Systém varování o opuštění jízdního
pruhu sleduje, pomocí přední
kamery, značení jízdního pruhu, mezi
kterými vozidlo jede. Systém detekuje změny jízdního pruhu a varuje řidiče
v případě nezamýšlené změny
vizuálním a zvukovým signálem.
Kritéria pro zjištění nezamýšlené
změny jízdního pruhu jsou:
● nezapnutý ukazatel směru
● nepoužívání brzdy
● neměnící se poloha plynu a žádné zrychlování
● žádná měna polohy volantu
Pokud řidič tyto akce provádí, žádná
výstraha poskytnuta není.
AktivaceSystém varování o opuštění jízdního
pruhu se zapíná stisknutím ). Svítící
dioda LED v tlačítku ukazuje, že je
systém zapnut. Když kontrolka )
v bloku přístrojů svítí zeleně, je
systém připravený k činnosti.
Systém funguje pouze při rychlosti
vozidla větší než 56 km/h a pokud je
na vozovce vhodné značení jízdního
pruhu.
Pokud systém zaznamená
nechtěnou změnu jízdního pruhu,
začne žlutě blikat kontrolka ).
Současné se zapne zvonkohra.

Řízení vozidla a jeho provoz185DeaktivaceSystém se deaktivuje stisknutím ).
LED kontrolka v tlačítku zhasne.
Při rychlosti menší než 56 km/h není
systém funkční.
Porucha Systém varování o opuštění jízdního
pruhu nemusí správně fungovat,
když:
● čelní sklo není čisté
● jsou nepříznivé okolní podmínky,
což je způsobeno hustým
deštěm, sněhem, přímým
slunečním svitem nebo stíny
Systém nelze používat, pokud není
detekováno značení jízdních pruhů.Palivo
Palivo pro zážehové motory Používejte pouze bezolovnaté palivo,
které splňuje požadavky normy
EN 228 nebo E DIN 51626-1 nebo
podobné palivo.
Motor je schopen provozu na palivo, které obsahuje až 10 % etanolu
(například E10).
Používejte palivo s doporučeným oktanovým číslem 3 248.Výstraha
Nepoužívejte palivo ani jiná aditiva
do paliva, která obsahují kovové
příměsi jako např. aditiva na bázi
manganu. To může způsobit
poškození motoru.
Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 228 nebo E DIN 51626-1 či
podobné normy, může dojít
k usazování nečistot nebo
k poškození motoru, což může mít vliv na platnost záruky.Výstraha
Použití paliva s příliš nízkým
oktanovým číslem může vést
k nekontrolovanému spalování
a poškození motoru.
Palivo pro vznětové motory
Používejte pouze motorovou naftu,
která splňuje normu EN 590.
V zemích mimo Evropskou Unii
používejte palivo Euro-Diesel
s obsahem síry nižším než 50 ppm.
Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 590 či podobné normy, může
dojít k poklesu výkonu, zvýšení
opotřebení nebo poškození
motoru, což může mít vliv na
platnost záruky.

186Řízení vozidla a jeho provozNepoužívejte naftu určenou do
námořních motorů, topné oleje,
Aquazole ani podobné emulze vody
a nafty. Motorové nafty se nesmějí ředit palivy, která jsou určena pro
benzínové motory.
Doplňování paliva9 Nebezpečí
Před doplňováním paliva vypněte
zapalování a všechna externí
topná zařízení se spalovacími
komorami. Vypněte všechny
mobilní telefony.
Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.9 Nebezpečí
Palivo je hořlavé a výbušné.
Nekuřte. Žádný otevřený oheň
nebo jiskry.
Jestliže ucítíte zápach paliva
uvnitř vozidla, nechte příčinu
ihned odstranit v servisu.
Výstraha
Pokud načerpáte nesprávné palivo, neotáčejte klíčem
v zapalování.

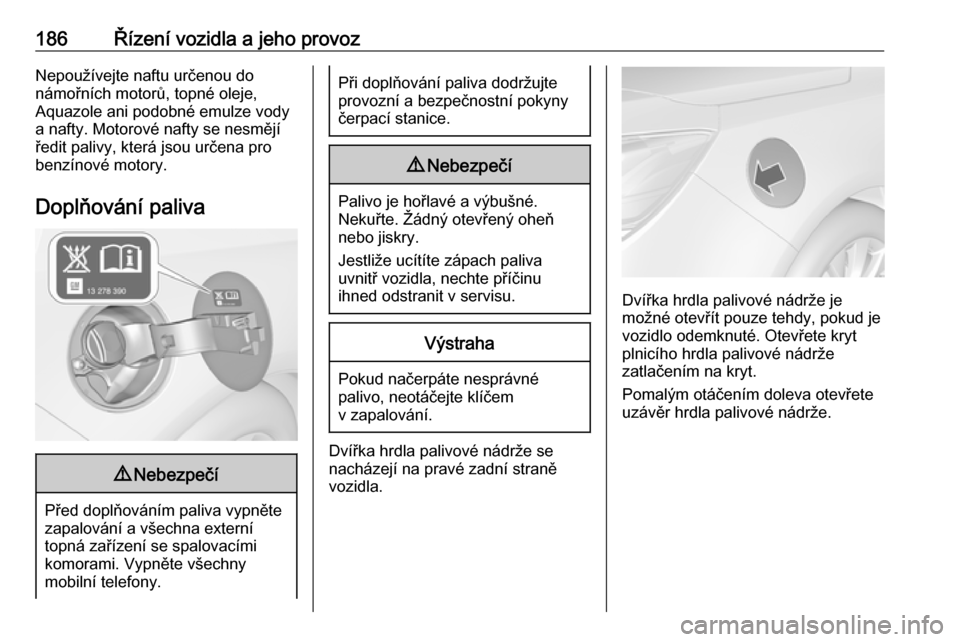

Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté. Otevřete kryt
plnicího hrdla palivové nádrže
zatlačením na kryt.
Pomalým otáčením doleva otevřete uzávěr hrdla palivové nádrže.

Řízení vozidla a jeho provoz187
Uzávěr hrdla palivové nádrže je
možné nasadit do držáku na dvířkách hrdla palivové nádrže.
Chcete-li doplnit palivo, zasuňte
úplně čerpací pistoli a zapněte ji.
Po automatickém vypnutí může být
doplněno max. dvěma dávkami
paliva.
Výstraha
Přeteklé palivo ihned otřete.
Uzávěr zavřete otáčením doprava
tak, aby zacvakl.
Zavřete dvířka a zaklapněte je.

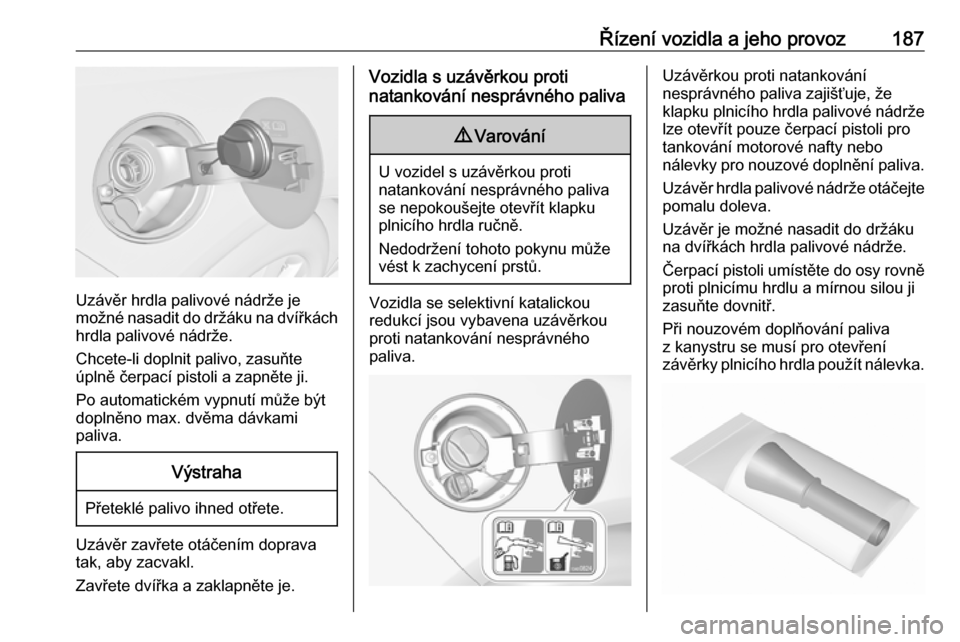

Vozidla s uzávěrkou proti
natankování nesprávného paliva9 Varování
U vozidel s uzávěrkou proti
natankování nesprávného paliva
se nepokoušejte otevřít klapku
plnicího hrdla ručně.
Nedodržení tohoto pokynu může
vést k zachycení prstů.
Vozidla se selektivní katalickou
redukcí jsou vybavena uzávěrkou
proti natankování nesprávného
paliva.
Uzávěrkou proti natankování
nesprávného paliva zajišťuje, že
klapku plnicího hrdla palivové nádrže
lze otevřít pouze čerpací pistoli pro
tankování motorové nafty nebo
nálevky pro nouzové doplnění paliva.
Uzávěr hrdla palivové nádrže otáčejte
pomalu doleva.
Uzávěr je možné nasadit do držáku na dvířkách hrdla palivové nádrže.
Čerpací pistoli umístěte do osy rovně
proti plnicímu hrdlu a mírnou silou ji
zasuňte dovnitř.
Při nouzovém doplňování paliva
z kanystru se musí pro otevření
závěrky plnicího hrdla použít nálevka.

188Řízení vozidla a jeho provozNálevka se nachází v zavazadlovém
prostoru.
Nálevku umístěte do osy rovně proti plnicímu hrdlu a mírnou silou ji
zasuňte dovnitř.
Pomocí nálevky doplňte motorovou
naftu do palivové nádrže.
Po doplnění vložte nálevku do
plastového sáčku a uložte ji do úložné
schránky.
Systém selektivní katalytické redukce
3 149.
Uzávěr palivové nádrže Používejte pouze originální víčka
palivové nádrže. Vozidla se
vznětovým motorem mají speciální
uzávěr palivové nádrže.
Spotřeba paliva - emise CO 2
Spotřeba paliva (kombinovaná) je
v rozmezí od 7,3 do 5,2 l/100 km.
Emise (kombinované) CO 2 se
pohybují rozmezí 172 až 138 g/km.Hodnoty platné pro váš konkrétní vůz najdete v certifikátu shody EHS, kterýjste obdrželi se svým vozem, nebo
v jiném národním registračním
dokladu.
Všeobecné informace
Oficiální spotřeba paliva a konkrétní
hodnota emisí CO 2 platí pro základní
model EU se standardní výbavou.
Spotřeba paliva a emise CO 2 se
stanoví v souladu se předpisem
R (ES) č. 715/2007 (v nejnovějším
znění), přičemž se bere v úvahu
běžná hmotnost vozidla dle předpisu.
Hodnoty jsou pouze informativní pro
účely porovnání jednotlivých variant
vozidel. Nelze je považovat za záruku
skutečné spotřeby paliva
v konkrétním vozidle. Při další výbavě
mohou být výsledné hodnoty
spotřeby a emisí CO
2 nepatrně vyšší.
Kromě toho je spotřeba paliva závislá
na osobním stylu jízdy a rovněž na
podmínkách vozovky a dopravního
provozu.Tažné zařízení
Všeobecné informace Používejte pouze tažné zařízení,
které bylo schváleno pro Vaše
vozidlo. Doporučujeme Vám, abyste
svěřili dodatečnou montáž tažného
zařízení servisu. Může být nezbytné
provést změny, které mají nepříznivý
vliv na chladicí systém, tepelné štíty
nebo jiné zařízení.
Funkce detekce poruchy žárovky pro
brzdové světlo přívěsu nemůže
detekovat částečnou poruchu
žárovek, např. v případě žárovek 4 x
5 W detekuje poruchu žárovky pouze,
pokud zůstane pouze jedna nebo
žádná žárovka 5 W.
Namontované tažné zařízení může
zakrýt otvor tažného oka. Pokud toto
nastane, použijte pro tažení tyč
s kulovou hlavou. Tyč s kulovou
hlavou mějte stále ve vozidle.
