Instrumenti i komande89resetovanje nekoliko sekundi ili
pritisnuti SET/CLR na ručici
pokazivača pravca.
Brojač dnevno pređenog puta broji do
2000 km, a zatim ponovo broji od 0.
Informacioni centar za vozača
3 100.

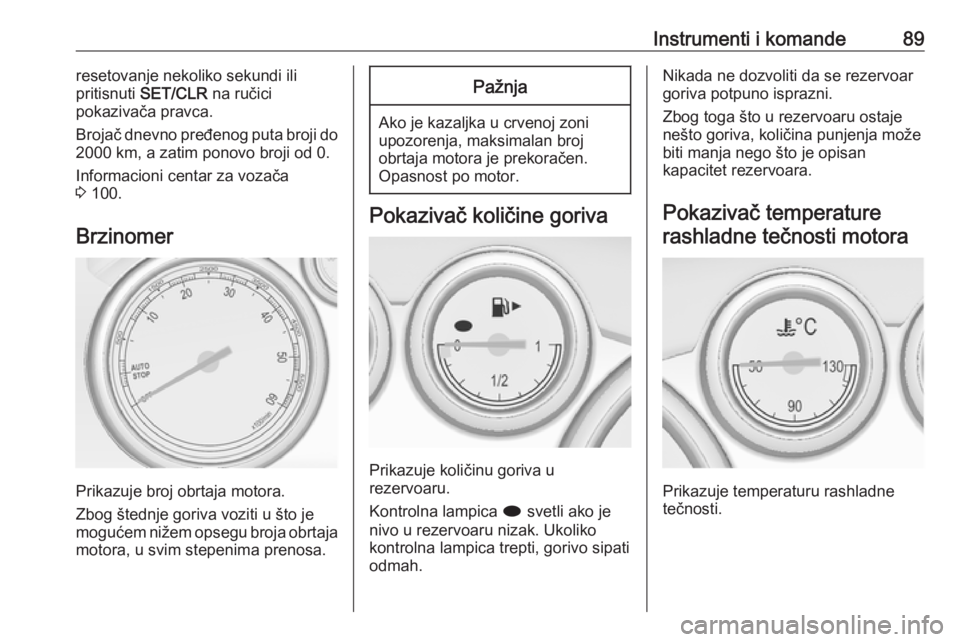

Brzinomer
Prikazuje broj obrtaja motora.
Zbog štednje goriva voziti u što je
mogućem nižem opsegu broja obrtaja motora, u svim stepenima prenosa.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje količinu goriva u
rezervoaru.
Kontrolna lampica i svetli ako je
nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti, gorivo sipati
odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Pokazivač temperature rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.

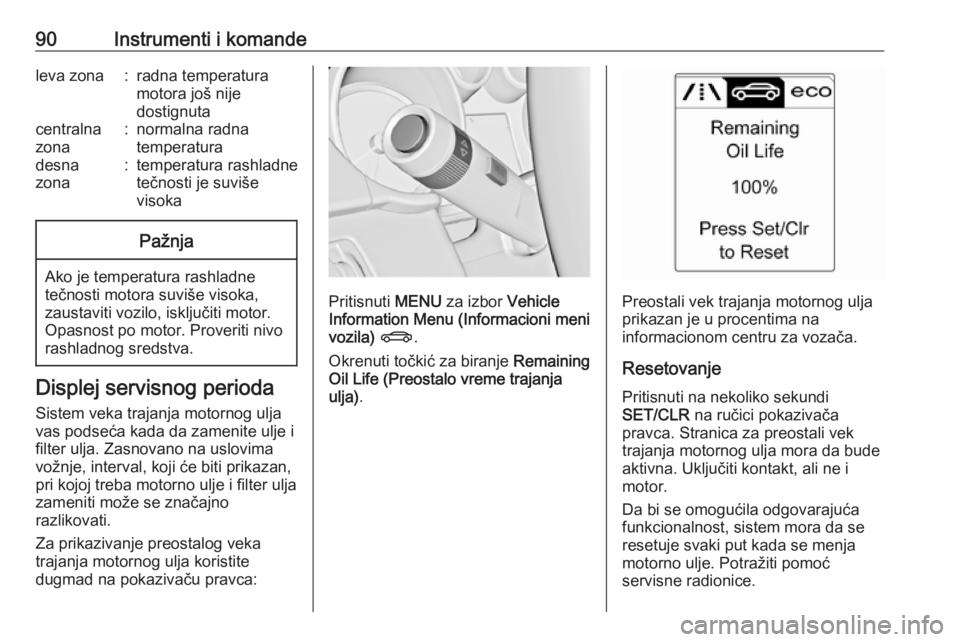

90Instrumenti i komandeleva zona:radna temperatura
motora još nije
dostignutacentralna
zona:normalna radna
temperaturadesna
zona:temperatura rashladne
tečnosti je suviše
visokaPažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.
Za prikazivanje preostalog veka
trajanja motornog ulja koristite
dugmad na pokazivaču pravca:
Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) X .
Okrenuti točkić za biranje Remaining
Oil Life (Preostalo vreme trajanja
ulja) .Preostali vek trajanja motornog ulja
prikazan je u procentima na
informacionom centru za vozača.
Resetovanje Pritisnuti na nekoliko sekundi
SET/CLR na ručici pokazivača
pravca. Stranica za preostali vek trajanja motornog ulja mora da bude
aktivna. Uključiti kontakt, ali ne i
motor.
Da bi se omogućila odgovarajuća
funkcionalnost, sistem mora da se
resetuje svaki put kada se menja
motorno ulje. Potražiti pomoć
servisne radionice.

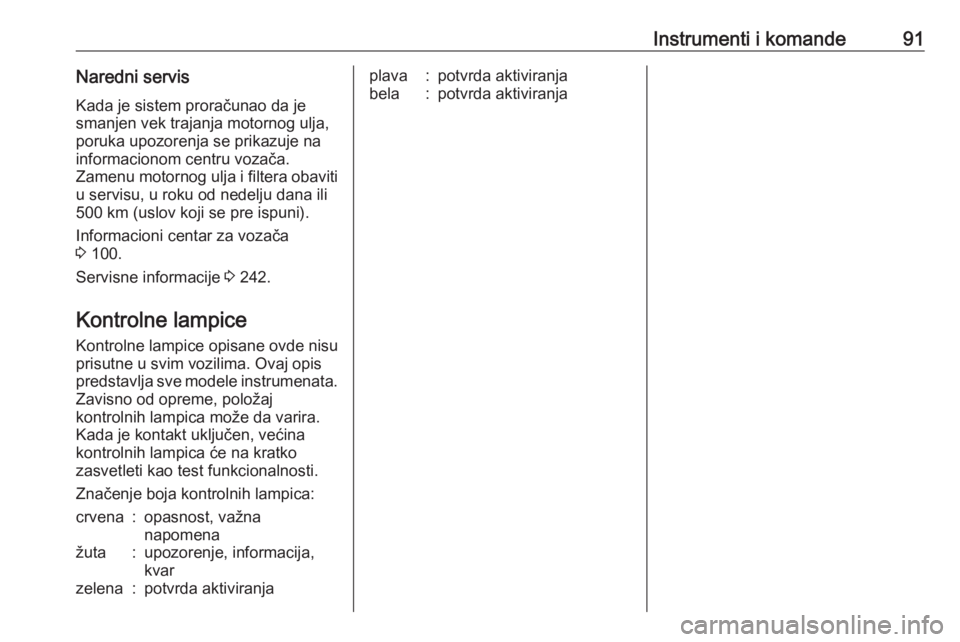

Instrumenti i komande91Naredni servis
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
poruka upozorenja se prikazuje na
informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Informacioni centar za vozača
3 100.
Servisne informacije 3 242.
Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna
napomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja

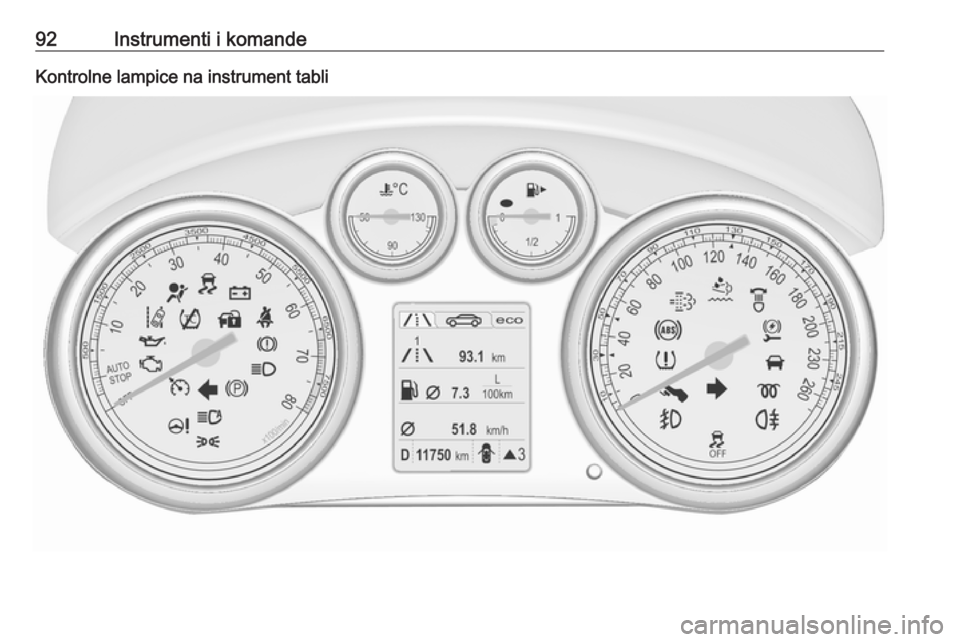

92Instrumenti i komandeKontrolne lampice na instrument tabli

Instrumenti i komande93Kontrolne lampice na srednjoj
konzoli
Pregled
OPokazivač pravca 3 93XPodsetnik za sigurnosni pojas
3 94vVazdušni jastuk i zatezači
pojasa i stabilizatori 3 94VIsključivanje vazdušnog jastuka
3 94pSistem napajanja strujom
3 95ZKontrolna lampice kvara 3 95RSistem kočnice i kvačila 3 95-Rukovanje pedalom 3 95mElektrična parkirna kočnica
3 95jKvar električne parkirne kočnice
3 96uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 96RKopčanje u viši stepen prenosa
3 96cServoupravljač 3 96)Upozorenje o napuštanju
saobraćajne trake 3 96nElektronsko upravljanje
stabilnosti isključen 3 97bElektronska kontrola stabilnosti i
sistem kontrole proklizavanja
3 97kSistem kontrole proklizavanja
isključen 3 97!Predgrevanje 3 97%Filter za čestice dizela 3 97YAdBlue 3 97wSistem nadzora pritiska u
pneumaticima 3 98IPritisak ulja u motoru 3 98iNizak nivo goriva 3 98dImobilajzer 3 988Spoljašnje osvetljenje 3 98CDugo svetlo 3 99lPomoć dugim svetlima 3 99fAdaptivno prednje osvetljavanje
3 99>Svetla za maglu 3 99rZadnje svetlo za maglu 3 99mTempomat 3 99ADetektovano vozilo ispred
3 99hOtvorena vrata 3 99
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli Uključena su poziciona svetla.

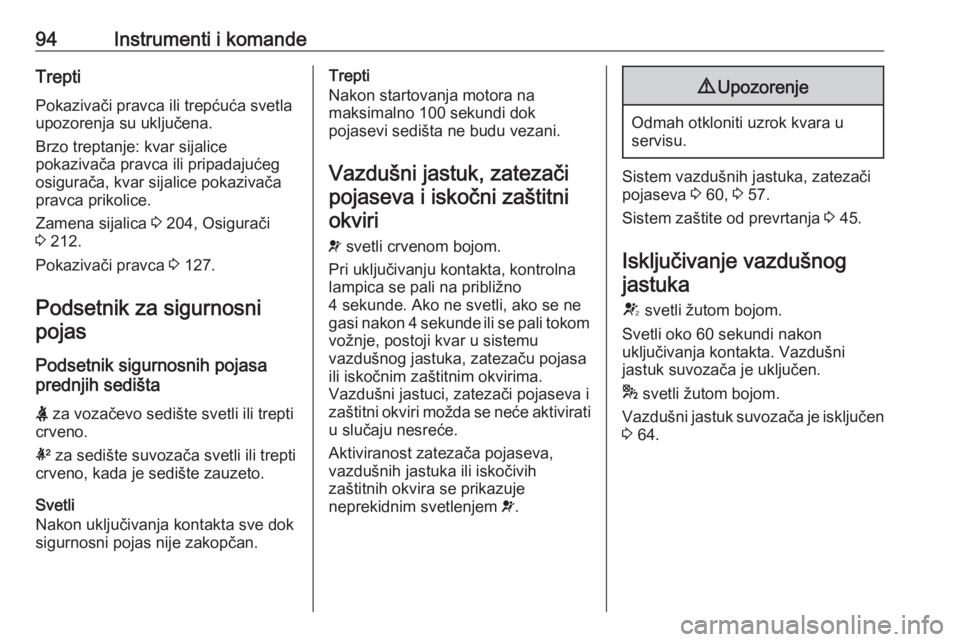

94Instrumenti i komandeTrepti
Pokazivači pravca ili trepćuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača
pravca prikolice.
Zamena sijalica 3 204, Osigurači
3 212.
Pokazivači pravca 3 127.
Podsetnik za sigurnosni pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
X za vozačevo sedište svetli ili trepti
crveno.
k za sedište suvozača svetli ili trepti
crveno, kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.Trepti
Nakon startovanja motora na
maksimalno 100 sekundi dok
pojasevi sedišta ne budu vezani.
Vazdušni jastuk, zatezačipojaseva i iskočni zaštitni okviri
v svetli crvenom bojom.
Pri uključivanju kontakta, kontrolna
lampica se pali na približno
4 sekunde. Ako ne svetli, ako se ne
gasi nakon 4 sekunde ili se pali tokom vožnje, postoji kvar u sistemu
vazdušnog jastuka, zatezaču pojasa
ili iskočnim zaštitnim okvirima.
Vazdušni jastuci, zatezači pojaseva i zaštitni okviri možda se neće aktivirati
u slučaju nesreće.
Aktiviranost zatezača pojaseva,
vazdušnih jastuka ili iskočivih
zaštitnih okvira se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem vazdušnih jastuka, zatezači
pojaseva 3 60, 3 57.
Sistem zaštite od prevrtanja 3 45.
Isključivanje vazdušnog jastuka
V svetli žutom bojom.
Svetli oko 60 sekundi nakon
uključivanja kontakta. Vazdušni
jastuk suvozača je uključen.
* svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 64.

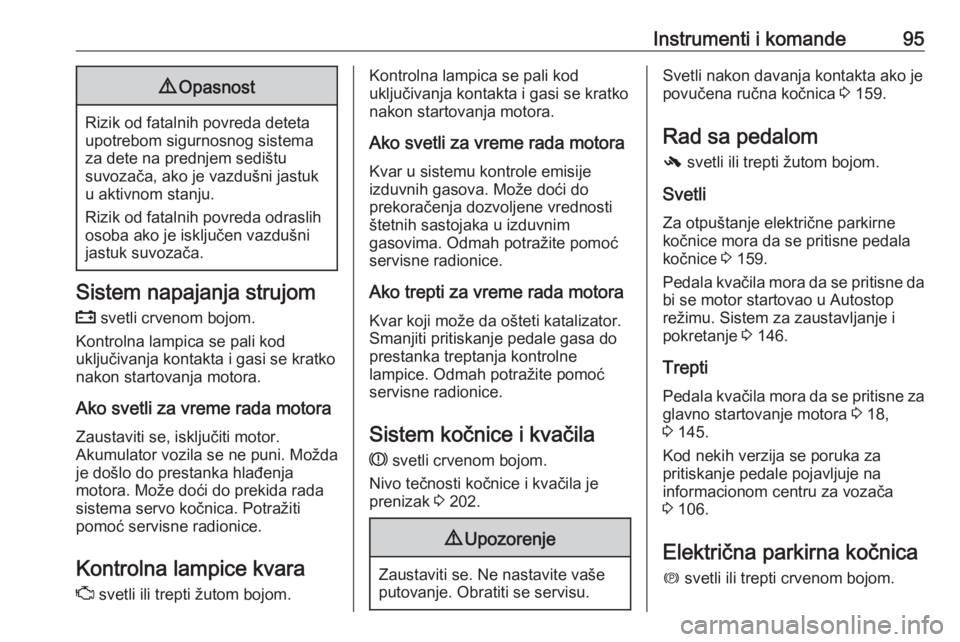

Instrumenti i komande959Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora Zaustaviti se, isključiti motor.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražiti
pomoć servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene vrednosti
štetnih sastojaka u izduvnim
gasovima. Odmah potražite pomoć
servisne radionice.
Ako trepti za vreme rada motora
Kvar koji može da ošteti katalizator.
Smanjiti pritiskanje pedale gasa do
prestanka treptanja kontrolne
lampice. Odmah potražite pomoć
servisne radionice.
Sistem kočnice i kvačila R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
prenizak 3 202.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli nakon davanja kontakta ako je
povučena ručna kočnica 3 159.
Rad sa pedalom
- svetli ili trepti žutom bojom.
Svetli Za otpuštanje električne parkirnekočnice mora da se pritisne pedalakočnice 3 159.
Pedala kvačila mora da se pritisne da
bi se motor startovao u Autostop
režimu. Sistem za zaustavljanje i
pokretanje 3 146.
Trepti
Pedala kvačila mora da se pritisne za
glavno startovanje motora 3 18,
3 145.
Kod nekih verzija se poruka za
pritiskanje pedale pojavljuje na
informacionom centru za vozača
3 106.
Električna parkirna kočnica
m svetli ili trepti crvenom bojom.

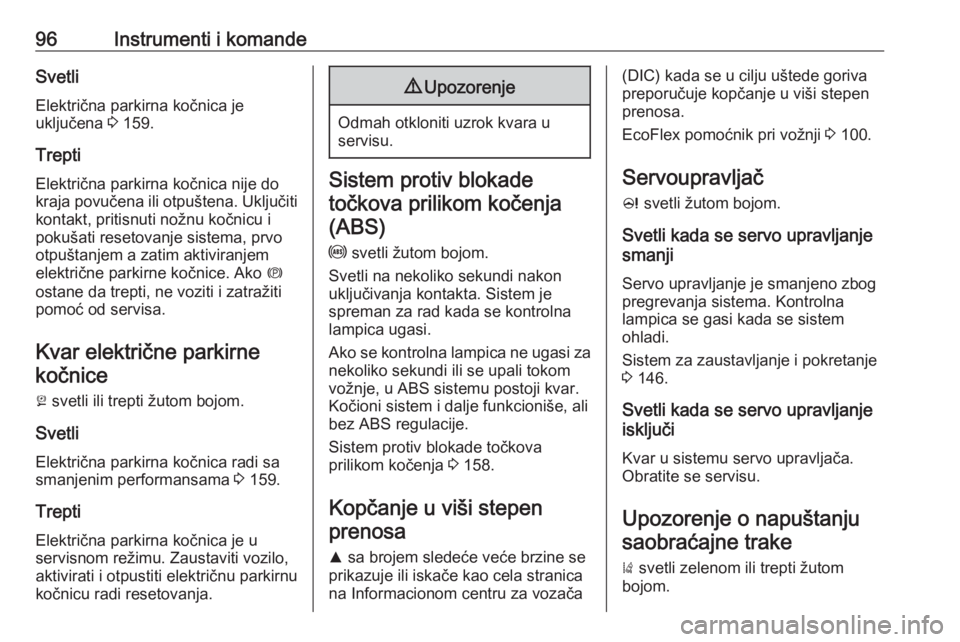

96Instrumenti i komandeSvetliElektrična parkirna kočnica jeuključena 3 159.
Trepti
Električna parkirna kočnica nije do kraja povučena ili otpuštena. Uključiti kontakt, pritisnuti nožnu kočnicu ipokušati resetovanje sistema, prvo
otpuštanjem a zatim aktiviranjem
električne parkirne kočnice. Ako m
ostane da trepti, ne voziti i zatražiti
pomoć od servisa.
Kvar električne parkirne kočnice
j svetli ili trepti žutom bojom.
Svetli Električna parkirna kočnica radi sa
smanjenim performansama 3 159.
Trepti
Električna parkirna kočnica je u
servisnom režimu. Zaustaviti vozilo,
aktivirati i otpustiti električnu parkirnu kočnicu radi resetovanja.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja (ABS)
u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se kontrolna lampica ne ugasi za
nekoliko sekundi ili se upali tokom
vožnje, u ABS sistemu postoji kvar.
Kočioni sistem i dalje funkcioniše, ali
bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 158.
Kopčanje u viši stepen prenosa
R sa brojem sledeće veće brzine se
prikazuje ili iskače kao cela stranica
na Informacionom centru za vozača
(DIC) kada se u cilju uštede goriva
preporučuje kopčanje u viši stepen
prenosa.
EcoFlex pomoćnik pri vožnji 3 100.
Servoupravljač c svetli žutom bojom.
Svetli kada se servo upravljanje
smanji
Servo upravljanje je smanjeno zbog
pregrevanja sistema. Kontrolna
lampica se gasi kada se sistem
ohladi.
Sistem za zaustavljanje i pokretanje
3 146.
Svetli kada se servo upravljanje
isključi
Kvar u sistemu servo upravljača.
Obratite se servisu.
Upozorenje o napuštanjusaobraćajne trake
) svetli zelenom ili trepti žutom
bojom.

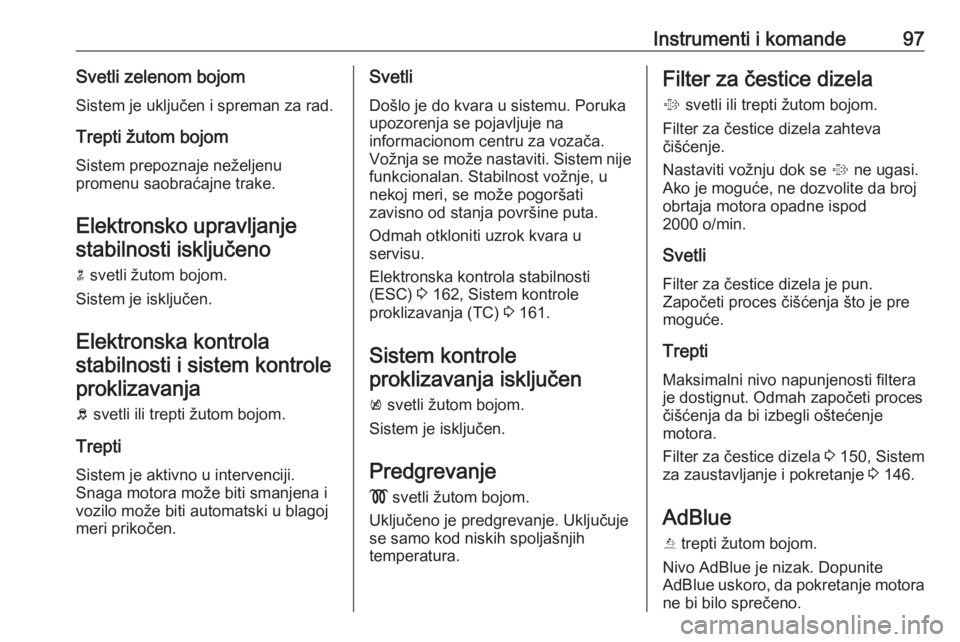

Instrumenti i komande97Svetli zelenom bojom
Sistem je uključen i spreman za rad.
Trepti žutom bojom
Sistem prepoznaje neželjenu
promenu saobraćajne trake.
Elektronsko upravljanje stabilnosti isključeno
n svetli žutom bojom.
Sistem je isključen.
Elektronska kontrolastabilnosti i sistem kontroleproklizavanja
b svetli ili trepti žutom bojom.
Trepti Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i
vozilo može biti automatski u blagoj
meri prikočen.Svetli
Došlo je do kvara u sistemu. Poruka
upozorenja se pojavljuje na
informacionom centru za vozača.
Vožnja se može nastaviti. Sistem nije
funkcionalan. Stabilnost vožnje, u
nekoj meri, se može pogoršati
zavisno od stanja površine puta.
Odmah otkloniti uzrok kvara u
servisu.
Elektronska kontrola stabilnosti
(ESC) 3 162, Sistem kontrole
proklizavanja (TC) 3 161.
Sistem kontrole
proklizavanja isključen
k svetli žutom bojom.
Sistem je isključen.
Predgrevanje ! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje
se samo kod niskih spoljašnjih
temperatura.Filter za čestice dizela
% svetli ili trepti žutom bojom.
Filter za čestice dizela zahteva
čišćenje.
Nastaviti vožnju dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj obrtaja motora opadne ispod
2000 o/min.
Svetli
Filter za čestice dizela je pun.
Započeti proces čišćenja što je pre
moguće.
Trepti
Maksimalni nivo napunjenosti filtera
je dostignut. Odmah započeti proces
čišćenja da bi izbegli oštećenje
motora.
Filter za čestice dizela 3 150, Sistem
za zaustavljanje i pokretanje 3 146.
AdBlue
Y trepti žutom bojom.
Nivo AdBlue je nizak. Dopunite
AdBlue uskoro, da pokretanje motora ne bi bilo sprečeno.

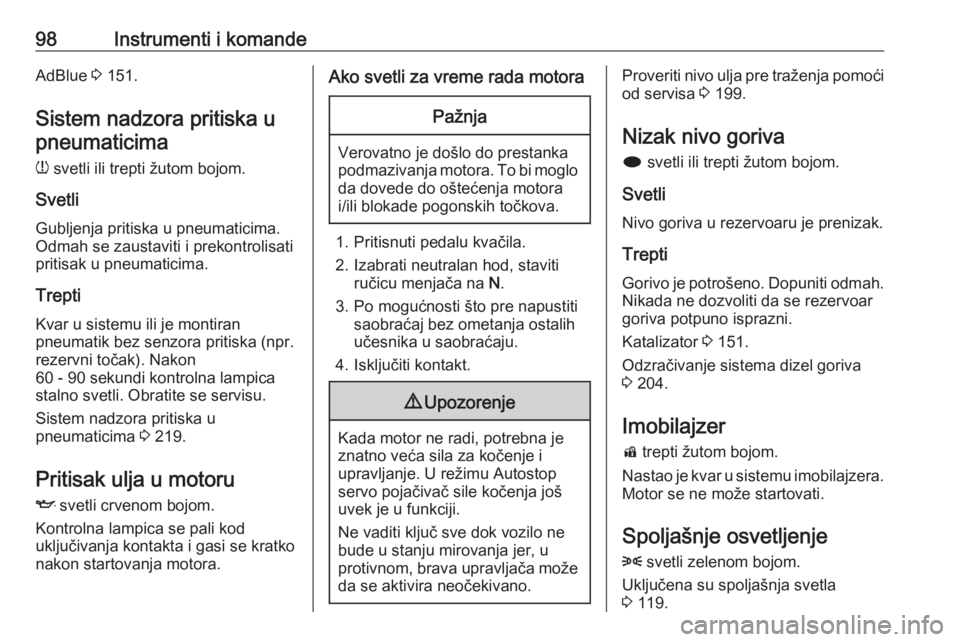

98Instrumenti i komandeAdBlue 3 151.
Sistem nadzora pritiska u pneumaticima
w svetli ili trepti žutom bojom.
Svetli Gubljenja pritiska u pneumaticima.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.
Trepti
Kvar u sistemu ili je montiran
pneumatik bez senzora pritiska (npr.
rezervni točak). Nakon
60 - 90 sekundi kontrolna lampica
stalno svetli. Obratite se servisu.
Sistem nadzora pritiska u
pneumaticima 3 219.
Pritisak ulja u motoru
I svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.Ako svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralan hod, staviti ručicu menjača na N.
3. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.
9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može da se aktivira neočekivano.
Proveriti nivo ulja pre traženja pomoći
od servisa 3 199.
Nizak nivo goriva i svetli ili trepti žutom bojom.
Svetli
Nivo goriva u rezervoaru je prenizak.
Trepti
Gorivo je potrošeno. Dopuniti odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Katalizator 3 151.
Odzračivanje sistema dizel goriva 3 204.
Imobilajzer d trepti žutom bojom.
Nastao je kvar u sistemu imobilajzera.
Motor se ne može startovati.
Spoljašnje osvetljenje
8 svetli zelenom bojom.
Uključena su spoljašnja svetla
3 119.
