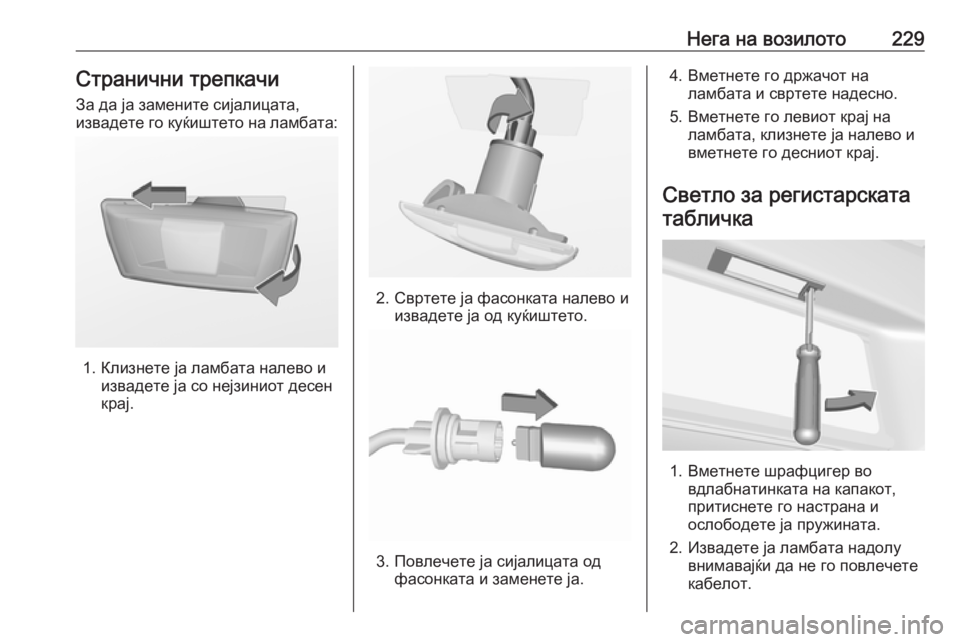

Нега на возилото229Странични трепкачи
За да ја замените сијалицата,
извадете го куќиштето на ламбата:
1. Клизнете ја ламбата налево и извадете ја со нејзиниот десен
крај.
2. Свртете ја фасонката налево и извадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.
4. Вметнете го држачот наламбата и свртете надесно.
5. Вметнете го левиот крај на ламбата, клизнете ја налево и
вметнете го десниот крај.
Светло за регистарската табличка
1. Вметнете шрафцигер во вдлабнатинката на капакот,
притиснете го настрана и
ослободете ја пружината.
2. Извадете ја ламбата надолу внимавајќи да не го повлечете
кабелот.

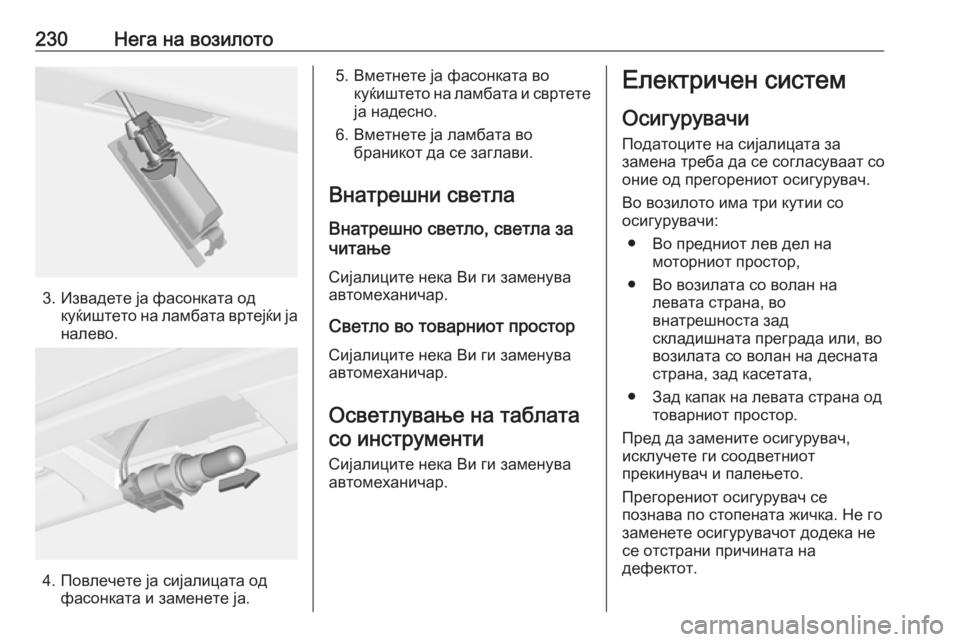

230Нега на возилото
3. Извадете ја фасонката одкуќиштето на ламбата вртејќи ја
налево.
4. Повлечете ја сијалицата од фасонката и заменете ја.
5. Вметнете ја фасонката вокуќиштето на ламбата и свртете
ја надесно.
6. Вметнете ја ламбата во браникот да се заглави.
Внатрешни светла
Внатрешно светло, светла за
читање
Сијалиците нека Ви ги заменува автомеханичар.
Светло во товарниот простор Сијалиците нека Ви ги заменува
автомеханичар.
Осветлување на таблата со инструменти
Сијалиците нека Ви ги заменува
автомеханичар.Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има три кутии со
осигурувачи:
● Во предниот лев дел на моторниот простор,
● Во возилата со волан на левата страна, во
внатрешноста зад
складишната преграда или, во
возилата со волан на десната
страна, зад касетата,
● Зад капак на левата страна од товарниот простор.
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.
Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот.

Нега на возилото231Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.Алат за вадење осигурувачи
Алатот за вадење осигурувачи може да биде сместен во кутијата
со осигурувачи во моторниот
простор.
Наместете го алатот за вадење на
осигурувачите одозгора или
отстрана врз разните видови
осигурувачи и повлечете го
осигурувачот.

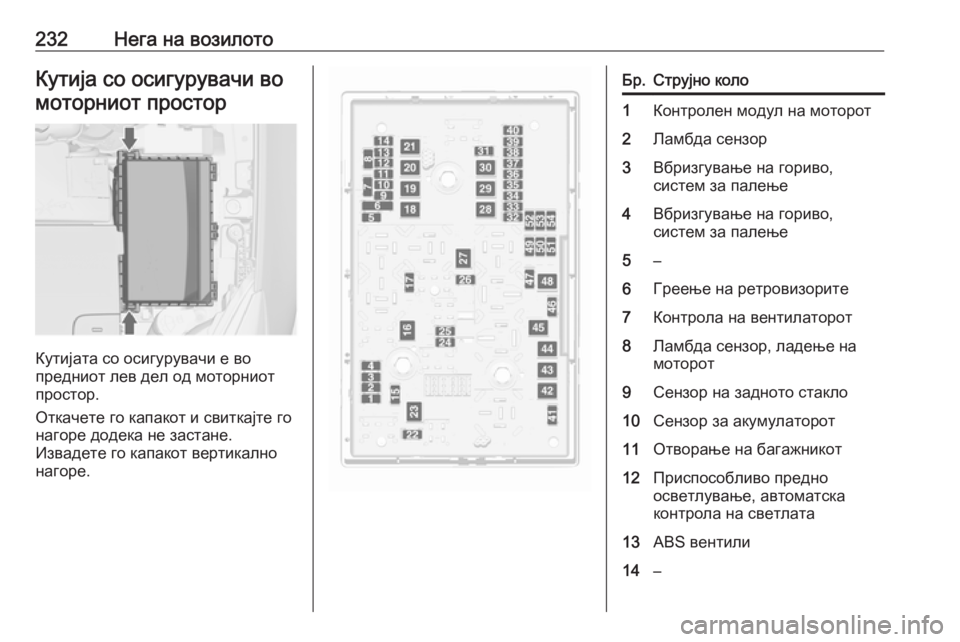

232Нега на возилотоКутија со осигурувачи вомоторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Откачете го капакот и свиткајте го
нагоре додека не застане.
Извадете го капакот вертикално
нагоре.
Бр.Струјно коло1Контролен модул на моторот2Ламбда сензор3Вбризгување на гориво,
систем за палење4Вбризгување на гориво,
систем за палење5–6Греење на ретровизорите7Контрола на вентилаторот8Ламбда сензор, ладење на
моторот9Сензор на задното стакло10Сензор за акумулаторот11Отворање на багажникот12Приспособливо предно
осветлување, автоматска
контрола на светлата13ABS вентили14–

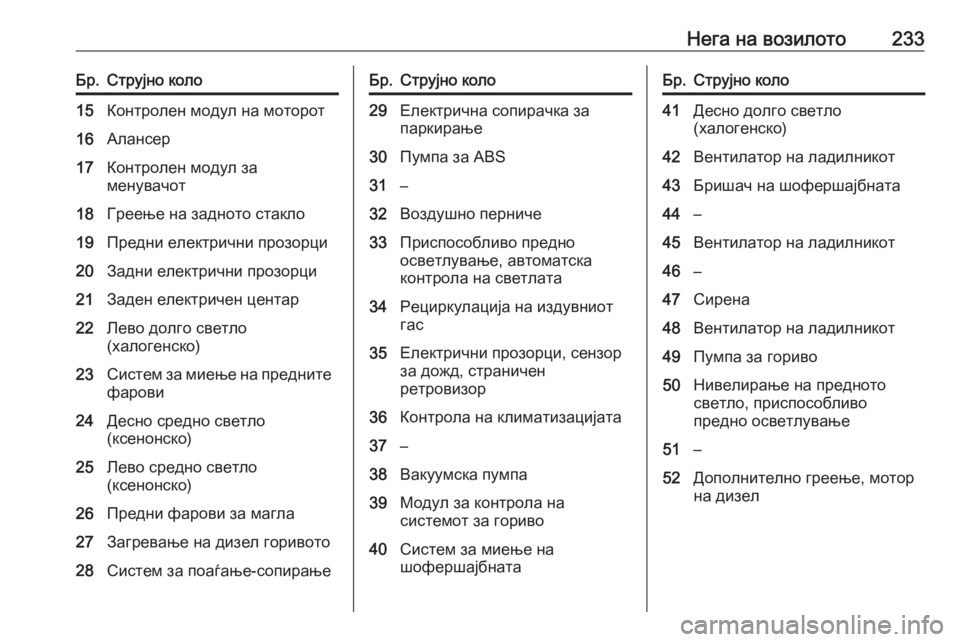

Нега на возилото233Бр.Струјно коло15Контролен модул на моторот16Алансер17Контролен модул за
менувачот18Греење на задното стакло19Предни електрични прозорци20Задни електрични прозорци21Заден електричен центар22Лево долго светло
(халогенско)23Систем за миење на предните
фарови24Десно средно светло
(ксенонско)25Лево средно светло
(ксенонско)26Предни фарови за магла27Загревање на дизел горивото28Систем за поаѓање-сопирањеБр.Струјно коло29Електрична сопирачка за
паркирање30Пумпа за ABS31–32Воздушно перниче33Приспособливо предно
осветлување, автоматска
контрола на светлата34Рециркулација на издувниот
гас35Електрични прозорци, сензор
за дожд, страничен
ретровизор36Контрола на климатизацијата37–38Вакуумска пумпа39Модул за контрола на
системот за гориво40Систем за миење на
шофершајбнатаБр.Струјно коло41Десно долго светло
(халогенско)42Вентилатор на ладилникот43Бришач на шофершајбната44–45Вентилатор на ладилникот46–47Сирена48Вентилатор на ладилникот49Пумпа за гориво50Нивелирање на предното
светло, приспособливо
предно осветлување51–52Дополнително греење, мотор
на дизел

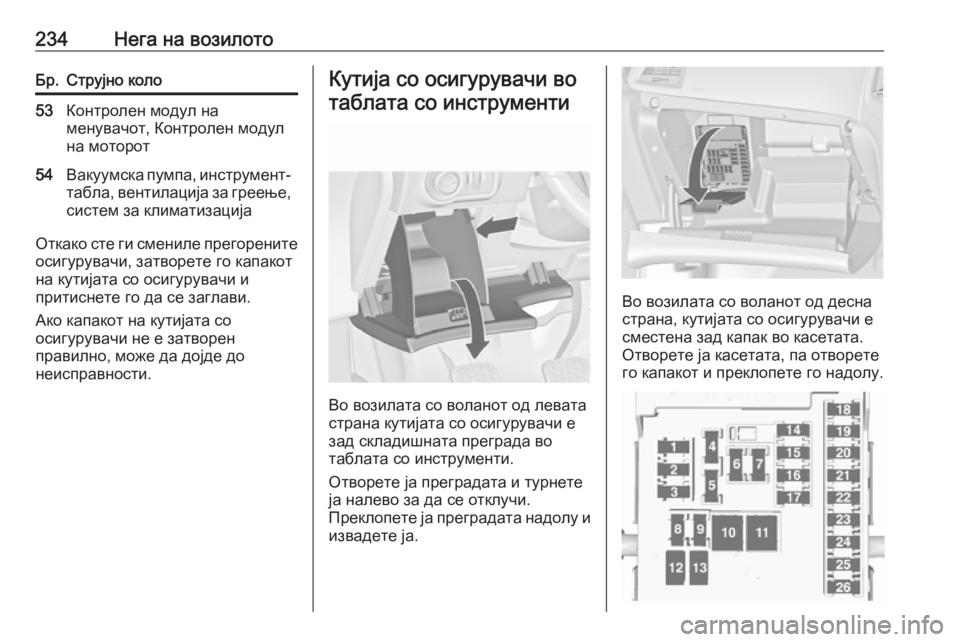

234Нега на возилотоБр.Струјно коло53Контролен модул на
менувачот, Контролен модул
на моторот54Вакуумска пумпа, инструмент- табла, вентилација за греење,систем за климатизација
Откако сте ги смениле прегорените
осигурувачи, затворете го капакот
на кутијата со осигурувачи и
притиснете го да се заглави.
Ако капакот на кутијата со
осигурувачи не е затворен
правилно, може да дојде до
неисправности.
Кутија со осигурувачи во
таблата со инструменти
Во возилата со воланот од левата
страна кутијата со осигурувачи е
зад складишната преграда во
таблата со инструменти.
Отворете ја преградата и турнете
ја налево за да се отклучи.
Преклопете ја преградата надолу и
извадете ја.
Во возилата со воланот од десна
страна, кутијата со осигурувачи е
сместена зад капак во касетата.
Отворете ја касетата, па отворете
го капакот и преклопете го надолу.

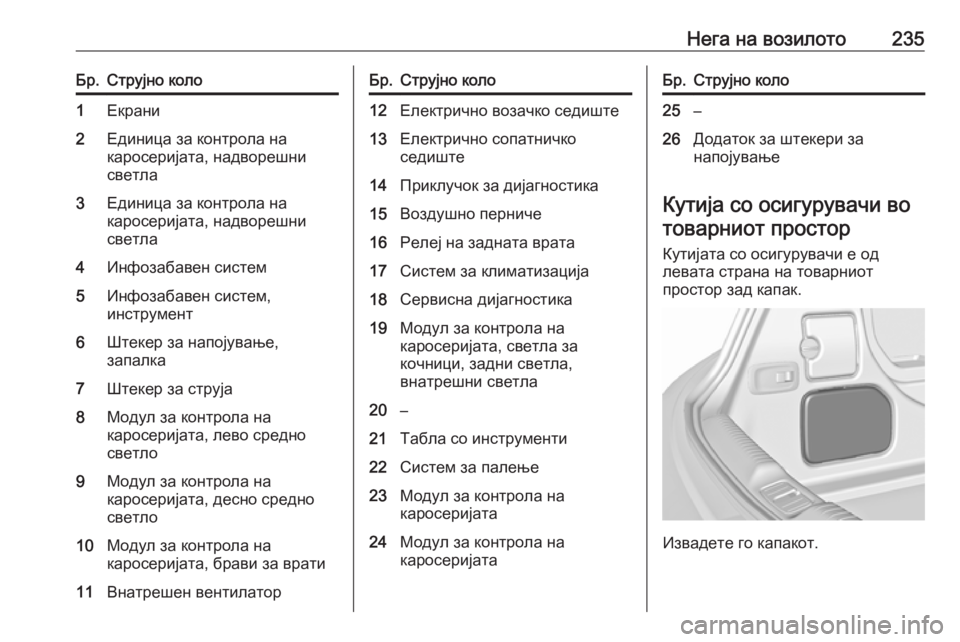

Нега на возилото235Бр.Струјно коло1Екрани2Единица за контрола на
каросеријата, надворешни
светла3Единица за контрола на
каросеријата, надворешни
светла4Инфозабавен систем5Инфозабавен систем,
инструмент6Штекер за напојување,
запалка7Штекер за струја8Модул за контрола на
каросеријата, лево средно
светло9Модул за контрола на
каросеријата, десно средно
светло10Модул за контрола на
каросеријата, брави за врати11Внатрешен вентилаторБр.Струјно коло12Електрично возачко седиште13Електрично сопатничко
седиште14Приклучок за дијагностика15Воздушно перниче16Релеј на задната врата17Систем за климатизација18Сервисна дијагностика19Модул за контрола на
каросеријата, светла за
кочници, задни светла,
внатрешни светла20–21Табла со инструменти22Систем за палење23Модул за контрола на
каросеријата24Модул за контрола на
каросеријатаБр.Струјно коло25–26Додаток за штекери за
напојување
Кутија со осигурувачи во
товарниот простор
Кутијата со осигурувачи е од
левата страна на товарниот
простор зад капак.
Извадете го капакот.

236Нега на возилотоРаспоред на осигурувачитеБр.Струјно коло1Модул за контрола на мек
покрив, десна електрична
шина2–3Помош за паркирање4Систем за селективно
каталитичко намалување5–6–Бр.Струјно коло7Електрично седиште8Модул за контрола на мек
покрив9Систем за селективно
каталитичко намалување10Систем за селективно
каталитичко намалување11Модул за приколка, систем за
следење на притисокот во
гумите и ретровизорска
камера12Модул за контрола на мек
покрив, задни светла13–14Задно седиште електрично
преклопување15–16Проветрување на седиштата,
ретровизорска камера, модул
за контрола на мекиот покрив17–Бр.Струјно коло18–19Греење на воланот20–21Греење на седиштето22–23Модул за контрола на мек
покрив, лева електрична
шина24Систем за селективно
каталитичко намалување25–26Осигурач за нелогистички
режим27Пасивен28–29Хидраулична единица30–31–32„Флекс рајд“

Нега на возилото237Прирачен алат
Алати Возила со резервно тркало
Тргнете ја прекривката на подот во
товарниот простор. Дигалката,
алатите и каишот за
прицврстување на оштетено
тркало се кутијата со алати под
резервното тркало во товарниот
простор. Клучот за тркала и алката
за влечење се во вреќичката со
алати што се наоѓа во дупката за
резервното тркало до кутијата со
алати. Резервно тркало 3 252.
Возила со комплет за
поправање гуми
Некои алати и алката за влечење
се наоѓаат заедно со комплетот за
поправање гуми во кутијата за
алати во товарниот простор, под
капакот на подот.
Возила со комплет за
поправање гуми и рамен под во
товарниот простор
Некои алати и алката за влечење
се наоѓаат заедно со комплетот за
поправање гуми во торба, којашто
е фиксирана за предната лева алка во товарниот простор.

238Нега на возилотоТркала и гумиТркала
Кај возила со дизел мотор не се
користат челични рамки, а посебно за ова возило дозволени се тркала
со лесни бандажи.
Состојба на гумите, состојба на
тркалата
Преку рабови возете полека и под
прав агол ако е возможно.
Возењето преку остри рабови
може да предизвика оштетувања
на гумите и на тркалата. Не ги
заглавувајте гумите на работ од
тротоарот кога паркирате.
Редовно проверувајте ги тркалата
да не се оштетени. Побарајте
помош од автомеханичар во случај на оштетување или необично
абење.Зимски гуми
Зимските гуми ја подобруваат
безбедноста на возењето при
температури под 7 °C и затоа треба
да се ставаат на сите тркала.
Сите големини на гуми се
дозволени за зимски гуми 3 278.
Како зимски гуми користете само големина 225/55 R17.
Кај возила со дизел мотор не се
користат челични рамки и
дозволени се само посебни тркала
со лесни бандажи за ова возило.
Во согласност со прописите
специфични за државата, залепете ја налепницата за брзина во
видното поле на возачот.
Ознаки на гумите На пр. 235/55 R 17 99 V235:Широчина на гумата во мм55:Профил (однос на
височината со широчината
на гумата), во %R:Вид на ременот: РадијаленRF:Вид: RunFlat
(функционираат и
издишани)17:Пречник на тркалото, инчи99:Индекс на натовареноста, на пр. 99 одговара на 775 кгV:Буква на шифрата на
брзината
Буква на шифрата за брзината:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Еднонасочни гуми
Монтирајте еднонасочни гуми, така што тие ќе се вртат во насоката на
патувањето. Правецот на
тркалањето е означен со симбол
(на пр. стрелка) од страната на
гумата.
