OPEL CASCADA 2017.5 Betriebsanleitung (in German)

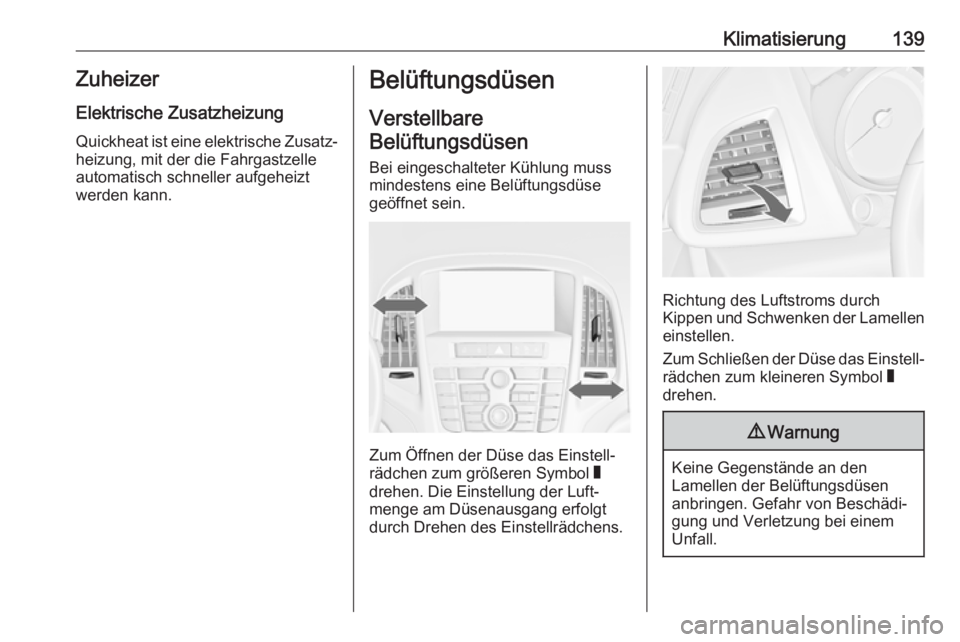

Klimatisierung139Zuheizer
Elektrische Zusatzheizung
Quickheat ist eine elektrische Zusatz‐
heizung, mit der die Fahrgastzelle
automatisch schneller aufgeheizt
werden kann.Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse
geöffnet sein.
Zum Öffnen der Düse das Einstell‐
rädchen zum größeren Symbol W
drehen. Die Einstellung der Luft‐
menge am Düsenausgang erfolgt
durch Drehen des Einstellrädchens.
Richtung des Luftstroms durch
Kippen und Schwenken der Lamellen einstellen.
Zum Schließen der Düse das Einstell‐ rädchen zum kleineren Symbol W
drehen.
9 Warnung
Keine Gegenstände an den
Lamellen der Belüftungsdüsen
anbringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.

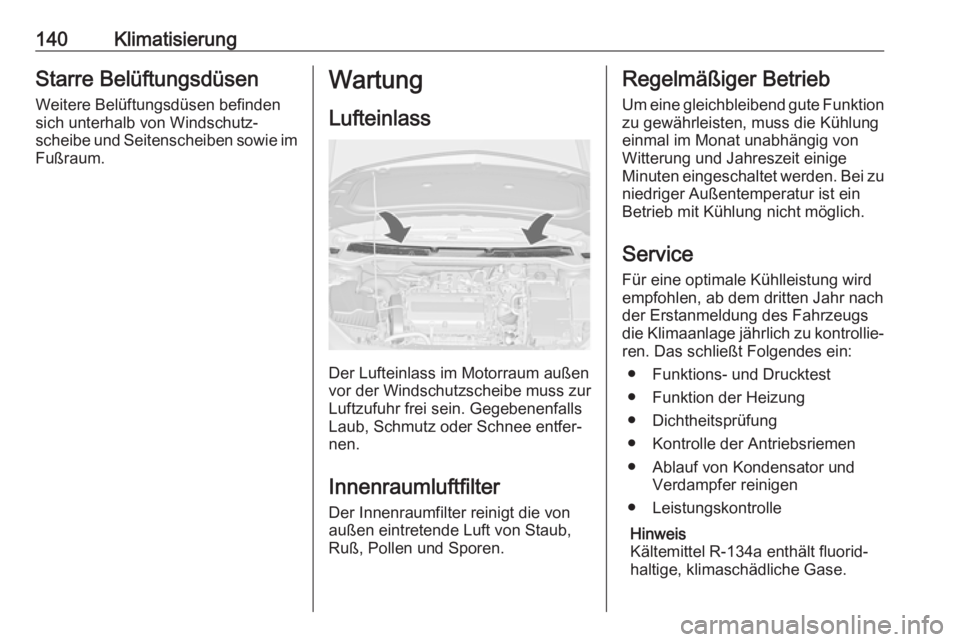

140KlimatisierungStarre BelüftungsdüsenWeitere Belüftungsdüsen befinden
sich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von
außen eintretende Luft von Staub,
Ruß, Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktionzu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von
Witterung und Jahreszeit einige
Minuten eingeschaltet werden. Bei zu
niedriger Außentemperatur ist ein
Betrieb mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐ ren. Das schließt Folgendes ein:
● Funktions- und Drucktest
● Funktion der Heizung
● Dichtheitsprüfung
● Kontrolle der Antriebsriemen
● Ablauf von Kondensator und Verdampfer reinigen
● Leistungskontrolle
Hinweis
Kältemittel R-134a enthält fluorid‐
haltige, klimaschädliche Gase.

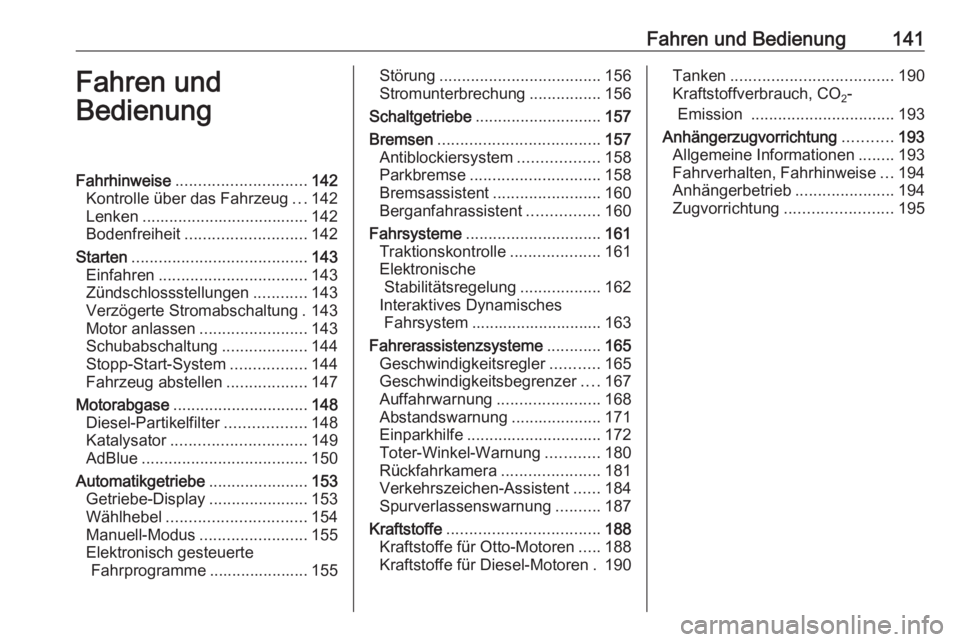

Fahren und Bedienung141Fahren und
BedienungFahrhinweise ............................. 142
Kontrolle über das Fahrzeug ...142
Lenken ..................................... 142
Bodenfreiheit ........................... 142
Starten ....................................... 143
Einfahren ................................. 143
Zündschlossstellungen ............143
Verzögerte Stromabschaltung . 143
Motor anlassen ........................143
Schubabschaltung ...................144
Stopp-Start-System .................144
Fahrzeug abstellen ..................147
Motorabgase .............................. 148
Diesel-Partikelfilter ..................148
Katalysator .............................. 149
AdBlue ..................................... 150
Automatikgetriebe ......................153
Getriebe-Display ......................153
Wählhebel ............................... 154
Manuell-Modus ........................155
Elektronisch gesteuerte Fahrprogramme ...................... 155Störung .................................... 156
Stromunterbrechung ................156
Schaltgetriebe ............................ 157
Bremsen .................................... 157
Antiblockiersystem ..................158
Parkbremse ............................. 158
Bremsassistent ........................160
Berganfahrassistent ................160
Fahrsysteme .............................. 161
Traktionskontrolle ....................161
Elektronische Stabilitätsregelung ..................162
Interaktives Dynamisches
Fahrsystem ............................. 163
Fahrerassistenzsysteme ............165
Geschwindigkeitsregler ...........165
Geschwindigkeitsbegrenzer ....167
Auffahrwarnung .......................168
Abstandswarnung ....................171
Einparkhilfe .............................. 172
Toter-Winkel-Warnung ............180
Rückfahrkamera ......................181
Verkehrszeichen-Assistent ......184
Spurverlassenswarnung ..........187
Kraftstoffe .................................. 188
Kraftstoffe für Otto-Motoren .....188
Kraftstoffe für Diesel-Motoren . 190Tanken .................................... 190
Kraftstoffverbrauch, CO 2-
Emission ................................ 193
Anhängerzugvorrichtung ...........193
Allgemeine Informationen ........193
Fahrverhalten, Fahrhinweise ...194
Anhängerbetrieb ......................194
Zugvorrichtung ........................ 195

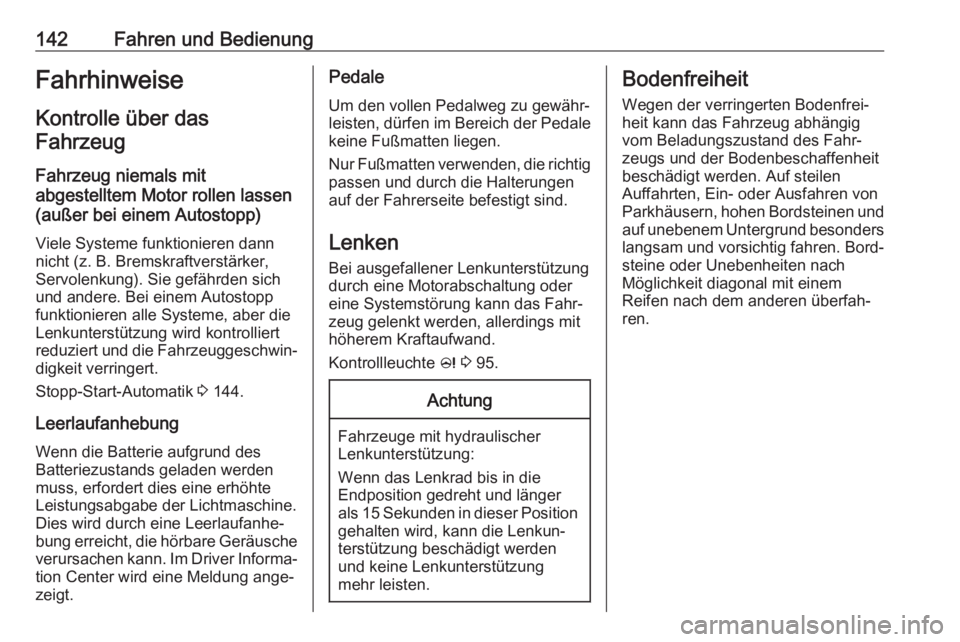

142Fahren und BedienungFahrhinweiseKontrolle über dasFahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen lassen
(außer bei einem Autostopp)
Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker,
Servolenkung). Sie gefährden sich
und andere. Bei einem Autostopp
funktionieren alle Systeme, aber die
Lenkunterstützung wird kontrolliert
reduziert und die Fahrzeuggeschwin‐ digkeit verringert.
Stopp-Start-Automatik 3 144.
Leerlaufanhebung
Wenn die Batterie aufgrund des
Batteriezustands geladen werden
muss, erfordert dies eine erhöhte Leistungsabgabe der Lichtmaschine.Dies wird durch eine Leerlaufanhe‐
bung erreicht, die hörbare Geräusche
verursachen kann. Im Driver Informa‐
tion Center wird eine Meldung ange‐
zeigt.Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.
Nur Fußmatten verwenden, die richtig passen und durch die Halterungen
auf der Fahrerseite befestigt sind.
Lenken Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit
höherem Kraftaufwand.
Kontrollleuchte c 3 95.Achtung
Fahrzeuge mit hydraulischer
Lenkunterstützung:
Wenn das Lenkrad bis in die
Endposition gedreht und länger
als 15 Sekunden in dieser Position gehalten wird, kann die Lenkun‐
terstützung beschädigt werden
und keine Lenkunterstützung
mehr leisten.
Bodenfreiheit
Wegen der verringerten Bodenfrei‐
heit kann das Fahrzeug abhängig
vom Beladungszustand des Fahr‐
zeugs und der Bodenbeschaffenheit
beschädigt werden. Auf steilen
Auffahrten, Ein- oder Ausfahren von
Parkhäusern, hohen Bordsteinen und auf unebenem Untergrund besonders
langsam und vorsichtig fahren. Bord‐
steine oder Unebenheiten nach
Möglichkeit diagonal mit einem
Reifen nach dem anderen überfah‐
ren.

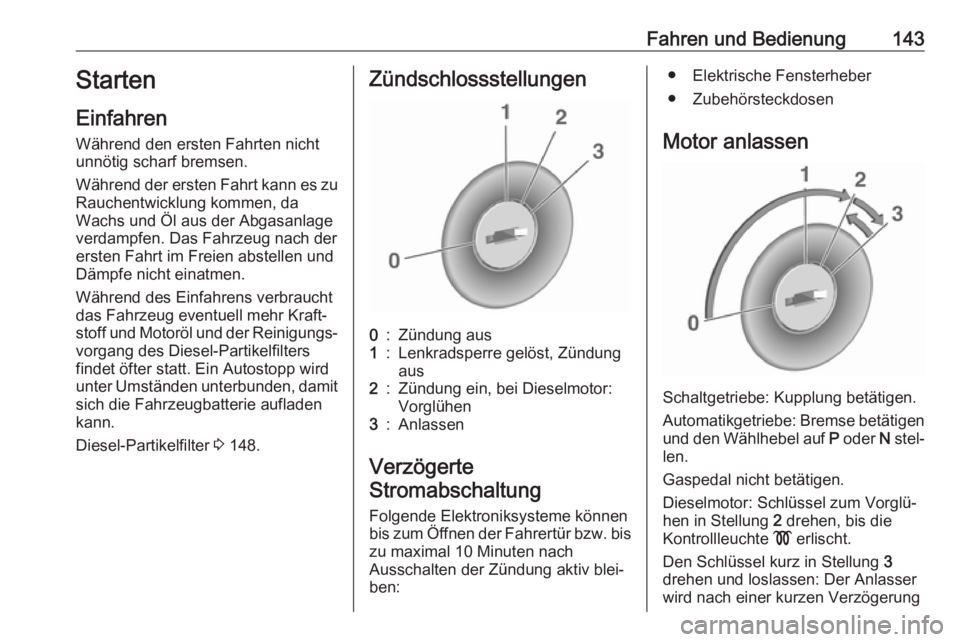

Fahren und Bedienung143Starten
Einfahren Während den ersten Fahrten nicht
unnötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampfen. Das Fahrzeug nach der
ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Während des Einfahrens verbraucht
das Fahrzeug eventuell mehr Kraft‐
stoff und Motoröl und der Reinigungs‐
vorgang des Diesel-Partikelfilters
findet öfter statt. Ein Autostopp wird
unter Umständen unterbunden, damit
sich die Fahrzeugbatterie aufladen
kann.
Diesel-Partikelfilter 3 148.Zündschlossstellungen0:Zündung aus1:Lenkradsperre gelöst, Zündung
aus2:Zündung ein, bei Dieselmotor:
Vorglühen3:Anlassen
Verzögerte
Stromabschaltung
Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw. bis zu maximal 10 Minuten nach
Ausschalten der Zündung aktiv blei‐
ben:
● Elektrische Fensterheber
● Zubehörsteckdosen
Motor anlassen
Schaltgetriebe: Kupplung betätigen.
Automatikgetriebe: Bremse betätigen und den Wählhebel auf P oder N stel‐
len.
Gaspedal nicht betätigen.
Dieselmotor: Schlüssel zum Vorglü‐
hen in Stellung 2 drehen, bis die
Kontrollleuchte ! erlischt.
Den Schlüssel kurz in Stellung 3
drehen und loslassen: Der Anlasser
wird nach einer kurzen Verzögerung

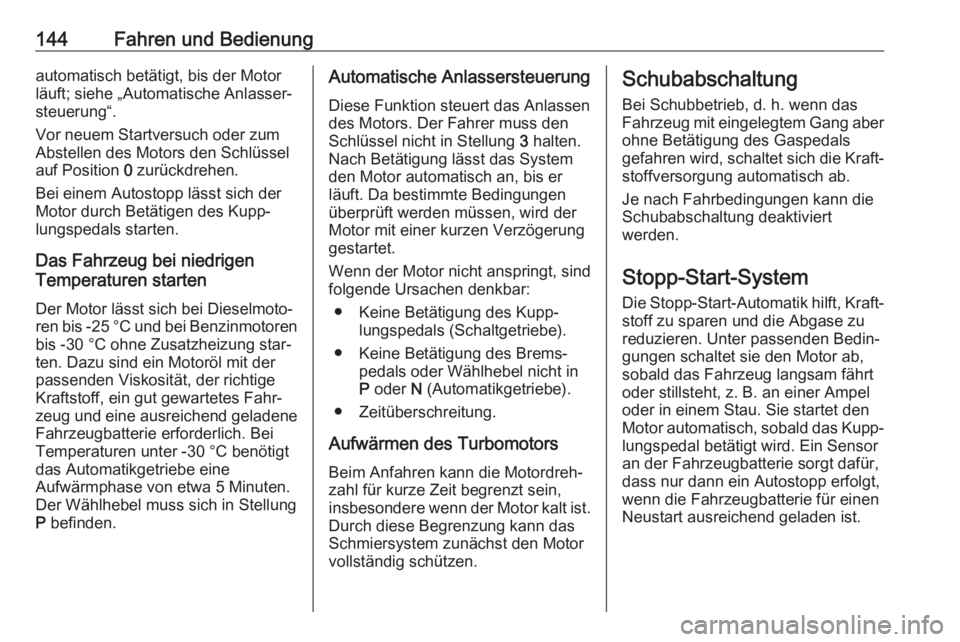

144Fahren und Bedienungautomatisch betätigt, bis der Motor
läuft; siehe „Automatische Anlasser‐
steuerung“.
Vor neuem Startversuch oder zum
Abstellen des Motors den Schlüssel
auf Position 0 zurückdrehen.
Bei einem Autostopp lässt sich der
Motor durch Betätigen des Kupp‐
lungspedals starten.
Das Fahrzeug bei niedrigen
Temperaturen starten
Der Motor lässt sich bei Dieselmoto‐
ren bis -25 °C und bei Benzinmotoren
bis -30 °C ohne Zusatzheizung star‐
ten. Dazu sind ein Motoröl mit der
passenden Viskosität, der richtige
Kraftstoff, ein gut gewartetes Fahr‐
zeug und eine ausreichend geladene
Fahrzeugbatterie erforderlich. Bei
Temperaturen unter -30 °C benötigt
das Automatikgetriebe eine
Aufwärmphase von etwa 5 Minuten.
Der Wählhebel muss sich in Stellung
P befinden.Automatische Anlassersteuerung
Diese Funktion steuert das Anlassen
des Motors. Der Fahrer muss den
Schlüssel nicht in Stellung 3 halten.
Nach Betätigung lässt das System
den Motor automatisch an, bis er
läuft. Da bestimmte Bedingungen
überprüft werden müssen, wird der
Motor mit einer kurzen Verzögerung
gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
● Keine Betätigung des Kupp‐ lungspedals (Schaltgetriebe).
● Keine Betätigung des Brems‐ pedals oder Wählhebel nicht in
P oder N (Automatikgetriebe).
● Zeitüberschreitung.
Aufwärmen des Turbomotors
Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein,
insbesondere wenn der Motor kalt ist. Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor vollständig schützen.Schubabschaltung
Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals
gefahren wird, schaltet sich die Kraft‐ stoffversorgung automatisch ab.
Je nach Fahrbedingungen kann die
Schubabschaltung deaktiviert
werden.
Stopp-Start-System Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu reduzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab,
sobald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel oder in einem Stau. Sie startet den
Motor automatisch, sobald das Kupp‐
lungspedal betätigt wird. Ein Sensor
an der Fahrzeugbatterie sorgt dafür, dass nur dann ein Autostopp erfolgt,wenn die Fahrzeugbatterie für einen
Neustart ausreichend geladen ist.

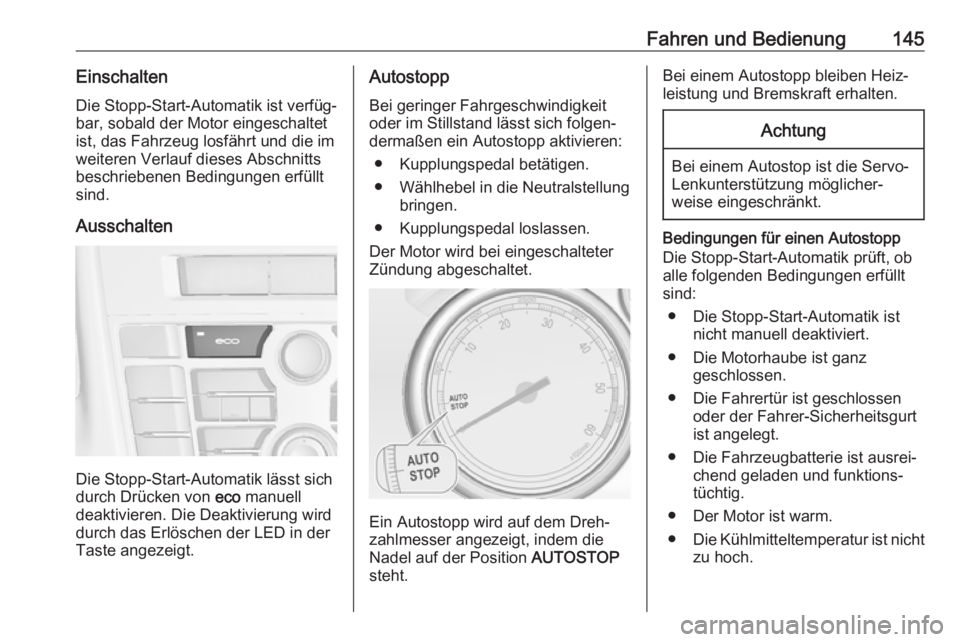

Fahren und Bedienung145EinschaltenDie Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.
Ausschalten
Die Stopp-Start-Automatik lässt sich
durch Drücken von eco manuell
deaktivieren. Die Deaktivierung wird
durch das Erlöschen der LED in der
Taste angezeigt.
Autostopp
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich folgen‐
dermaßen ein Autostopp aktivieren:
● Kupplungspedal betätigen.
● Wählhebel in die Neutralstellung bringen.
● Kupplungspedal loslassen.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.Achtung
Bei einem Autostop ist die Servo-
Lenkunterstützung möglicher‐
weise eingeschränkt.
Bedingungen für einen Autostopp
Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind:
● Die Stopp-Start-Automatik ist nicht manuell deaktiviert.
● Die Motorhaube ist ganz geschlossen.
● Die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt
ist angelegt.
● Die Fahrzeugbatterie ist ausrei‐ chend geladen und funktions‐
tüchtig.
● Der Motor ist warm.
● Die Kühlmitteltemperatur ist nicht
zu hoch.

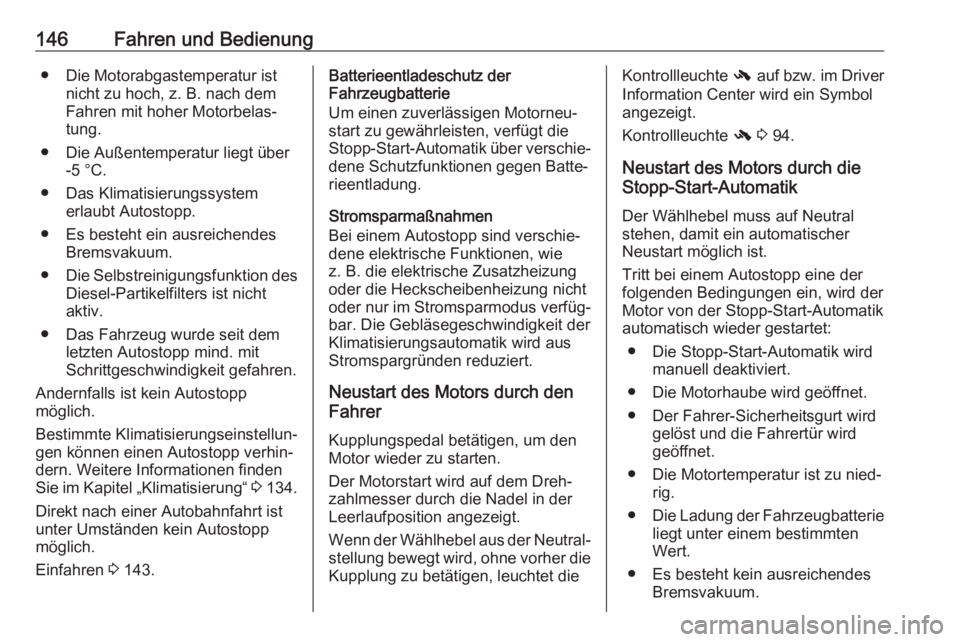

146Fahren und Bedienung● Die Motorabgastemperatur istnicht zu hoch, z. B. nach dem
Fahren mit hoher Motorbelas‐
tung.
● Die Außentemperatur liegt über -5 °C.
● Das Klimatisierungssystem erlaubt Autostopp.
● Es besteht ein ausreichendes Bremsvakuum.
● Die Selbstreinigungsfunktion des
Diesel-Partikelfilters ist nicht
aktiv.
● Das Fahrzeug wurde seit dem letzten Autostopp mind. mit
Schrittgeschwindigkeit gefahren.
Andernfalls ist kein Autostopp
möglich.
Bestimmte Klimatisierungseinstellun‐
gen können einen Autostopp verhin‐ dern. Weitere Informationen finden
Sie im Kapitel „Klimatisierung“ 3 134.
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostopp
möglich.
Einfahren 3 143.Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen Batte‐
rieentladung.
Stromsparmaßnahmen
Bei einem Autostopp sind verschie‐ dene elektrische Funktionen, wie
z. B. die elektrische Zusatzheizung
oder die Heckscheibenheizung nicht
oder nur im Stromsparmodus verfüg‐
bar. Die Gebläsegeschwindigkeit der
Klimatisierungsautomatik wird aus Stromspargründen reduziert.
Neustart des Motors durch den
Fahrer
Kupplungspedal betätigen, um den
Motor wieder zu starten.
Der Motorstart wird auf dem Dreh‐
zahlmesser durch die Nadel in der
Leerlaufposition angezeigt.
Wenn der Wählhebel aus der Neutral‐
stellung bewegt wird, ohne vorher die Kupplung zu betätigen, leuchtet dieKontrollleuchte - auf bzw. im Driver
Information Center wird ein Symbol
angezeigt.
Kontrollleuchte - 3 94.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral
stehen, damit ein automatischer
Neustart möglich ist.
Tritt bei einem Autostopp eine der
folgenden Bedingungen ein, wird der
Motor von der Stopp-Start-Automatik
automatisch wieder gestartet:
● Die Stopp-Start-Automatik wird manuell deaktiviert.
● Die Motorhaube wird geöffnet.
● Der Fahrer-Sicherheitsgurt wird gelöst und die Fahrertür wird
geöffnet.
● Die Motortemperatur ist zu nied‐ rig.
● Die Ladung der Fahrzeugbatterie
liegt unter einem bestimmten
Wert.
● Es besteht kein ausreichendes Bremsvakuum.

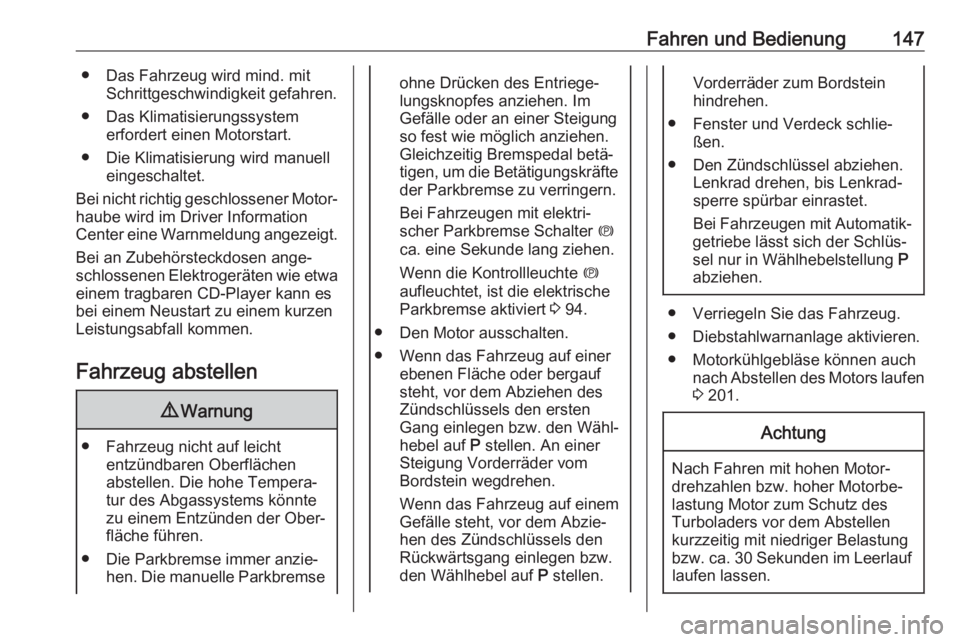

Fahren und Bedienung147● Das Fahrzeug wird mind. mitSchrittgeschwindigkeit gefahren.
● Das Klimatisierungssystem erfordert einen Motorstart.
● Die Klimatisierung wird manuell eingeschaltet.
Bei nicht richtig geschlossener Motor‐
haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐schlossenen Elektrogeräten wie etwa
einem tragbaren CD-Player kann es
bei einem Neustart zu einem kurzen
Leistungsabfall kommen.
Fahrzeug abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐lungsknopfes anziehen. Im
Gefälle oder an einer Steigung
so fest wie möglich anziehen.
Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte der Parkbremse zu verringern.
Bei Fahrzeugen mit elektri‐
scher Parkbremse Schalter m
ca. eine Sekunde lang ziehen.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 94.
● Den Motor ausschalten.
● Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Abziehen des
Zündschlüssels den ersten
Gang einlegen bzw. den Wähl‐
hebel auf P stellen. An einer
Steigung Vorderräder vom
Bordstein wegdrehen.
Wenn das Fahrzeug auf einem
Gefälle steht, vor dem Abzie‐
hen des Zündschlüssels den
Rückwärtsgang einlegen bzw.
den Wählhebel auf P stellen.Vorderräder zum Bordstein
hindrehen.
● Fenster und Verdeck schlie‐ ßen.
● Den Zündschlüssel abziehen. Lenkrad drehen, bis Lenkrad‐
sperre spürbar einrastet.
Bei Fahrzeugen mit Automatik‐
getriebe lässt sich der Schlüs‐
sel nur in Wählhebelstellung P
abziehen.
● Verriegeln Sie das Fahrzeug.
● Diebstahlwarnanlage aktivieren.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen3 201.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.

148Fahren und BedienungHinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum
fahren, weil sonst Abgase in das
Fahrzeug eindringen können.
Diesel-Partikelfilter
Automatische ReinigungDas Diesel-Partikelfilter-System filtert
schädliche Rußpartikel aus den
Motorabgasen. Das System verfügt über eine Selbstreinigungsfunktion,
die während der Fahrt ohne einen
Hinweis automatisch abläuft. Der
Filter wird von Zeit zu Zeit durch
Verbrennen der zurückgehaltenen
Rußpartikel bei hoher Temperatur
gereinigt. Dieser Vorgang läuft auto‐
matisch bei bestimmten Fahrbedin‐ gungen ab und kann bis zu
25 Minuten dauern. In der Regel
benötigt er zwischen sieben und
zwölf Minuten. Währenddessen ist
kein Autostopp möglich und der Kraft‐ stoffverbrauch kann etwas höher
sein. Die dabei auftretende Geruchs-
und Rauchentwicklung ist normal.
System muss gereinigt werden Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.
