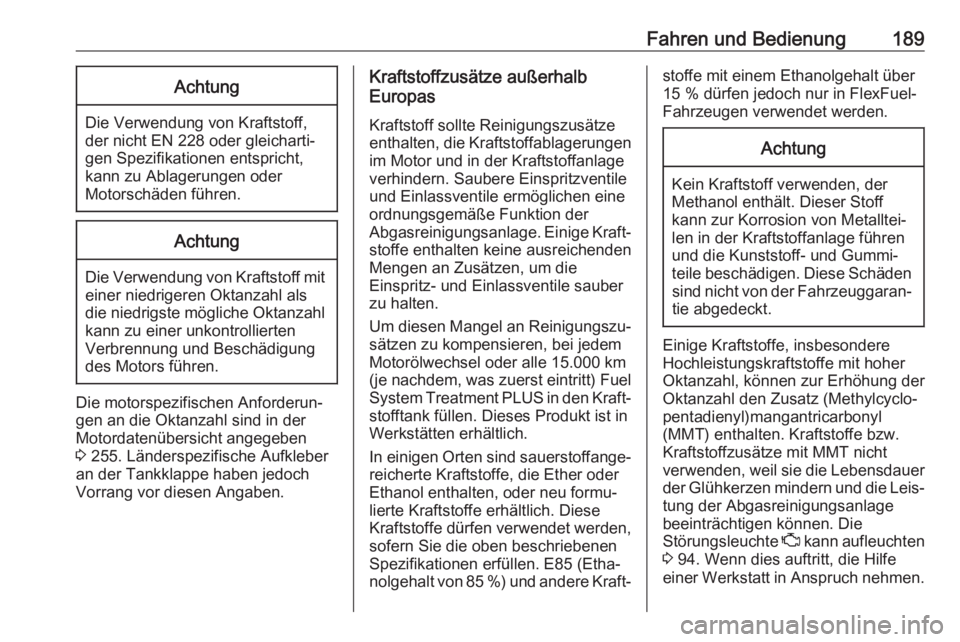

Fahren und Bedienung189Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Ablagerungen oder
Motorschäden führen.
Achtung
Die Verwendung von Kraftstoff mit einer niedrigeren Oktanzahl als
die niedrigste mögliche Oktanzahl
kann zu einer unkontrollierten
Verbrennung und Beschädigung
des Motors führen.
Die motorspezifischen Anforderun‐
gen an die Oktanzahl sind in der
Motordatenübersicht angegeben
3 255. Länderspezifische Aufkleber
an der Tankklappe haben jedoch
Vorrang vor diesen Angaben.
Kraftstoffzusätze außerhalb
Europas
Kraftstoff sollte Reinigungszusätze
enthalten, die Kraftstoffablagerungen im Motor und in der Kraftstoffanlage
verhindern. Saubere Einspritzventile
und Einlassventile ermöglichen eine
ordnungsgemäße Funktion der
Abgasreinigungsanlage. Einige Kraft‐ stoffe enthalten keine ausreichenden
Mengen an Zusätzen, um die
Einspritz- und Einlassventile sauber
zu halten.
Um diesen Mangel an Reinigungszu‐
sätzen zu kompensieren, bei jedem Motorölwechsel oder alle 15.000 km
(je nachdem, was zuerst eintritt) Fuel
System Treatment PLUS in den Kraft‐
stofftank füllen. Dieses Produkt ist in
Werkstätten erhältlich.
In einigen Orten sind sauerstoffange‐ reicherte Kraftstoffe, die Ether oder
Ethanol enthalten, oder neu formu‐
lierte Kraftstoffe erhältlich. Diese
Kraftstoffe dürfen verwendet werden,
sofern Sie die oben beschriebenen
Spezifikationen erfüllen. E85 (Etha‐
nolgehalt von 85 %) und andere Kraft‐stoffe mit einem Ethanolgehalt über
15 % dürfen jedoch nur in FlexFuel-
Fahrzeugen verwendet werden.Achtung
Kein Kraftstoff verwenden, der
Methanol enthält. Dieser Stoff
kann zur Korrosion von Metalltei‐ len in der Kraftstoffanlage führenund die Kunststoff- und Gummi‐teile beschädigen. Diese Schäden
sind nicht von der Fahrzeuggaran‐tie abgedeckt.
Einige Kraftstoffe, insbesondere
Hochleistungskraftstoffe mit hoher
Oktanzahl, können zur Erhöhung der
Oktanzahl den Zusatz (Methylcyclo‐
pentadienyl)mangantricarbonyl
(MMT) enthalten. Kraftstoffe bzw.
Kraftstoffzusätze mit MMT nicht
verwenden, weil sie die Lebensdauer der Glühkerzen mindern und die Leis‐
tung der Abgasreinigungsanlage
beeinträchtigen können. Die
Störungsleuchte Z kann aufleuchten
3 94. Wenn dies auftritt, die Hilfe
einer Werkstatt in Anspruch nehmen.
Page 192 of 279

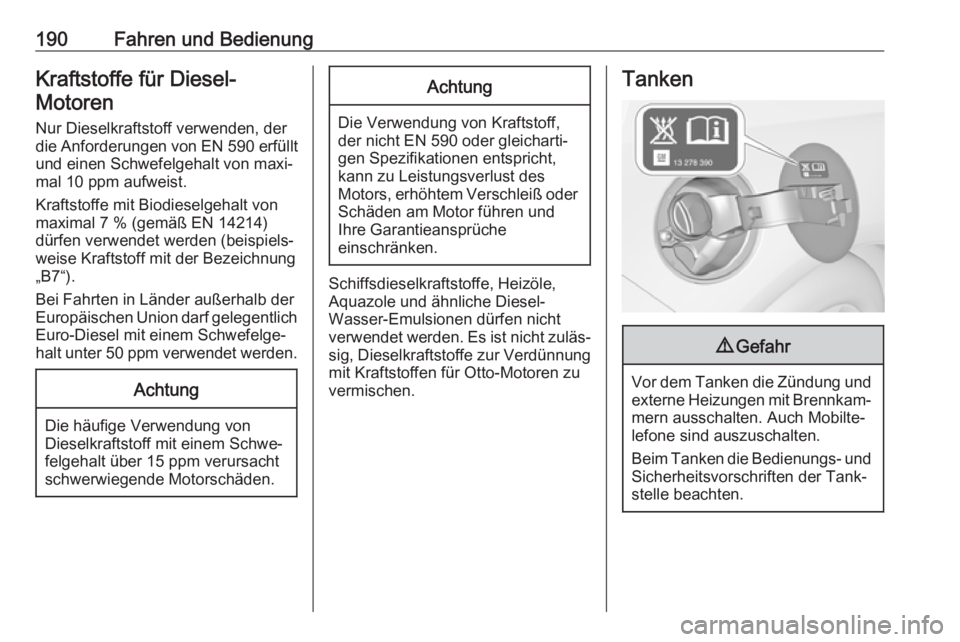

190Fahren und BedienungKraftstoffe für Diesel-Motoren
Nur Dieselkraftstoff verwenden, der
die Anforderungen von EN 590 erfüllt
und einen Schwefelgehalt von maxi‐
mal 10 ppm aufweist.
Kraftstoffe mit Biodieselgehalt von
maximal 7 % (gemäß EN 14214)
dürfen verwendet werden (beispiels‐
weise Kraftstoff mit der Bezeichnung „B7“).
Bei Fahrten in Länder außerhalb der
Europäischen Union darf gelegentlich Euro-Diesel mit einem Schwefelge‐
halt unter 50 ppm verwendet werden.Achtung
Die häufige Verwendung von
Dieselkraftstoff mit einem Schwe‐ felgehalt über 15 ppm verursacht
schwerwiegende Motorschäden.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des
Motors, erhöhtem Verschleiß oder
Schäden am Motor führen und
Ihre Garantieansprüche
einschränken.
Schiffsdieselkraftstoffe, Heizöle,
Aquazole und ähnliche Diesel-
Wasser-Emulsionen dürfen nicht
verwendet werden. Es ist nicht zuläs‐ sig, Dieselkraftstoffe zur Verdünnung
mit Kraftstoffen für Otto-Motoren zu
vermischen.
Tanken9 Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten. Auch Mobilte‐
lefone sind auszuschalten.
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
Page 193 of 279

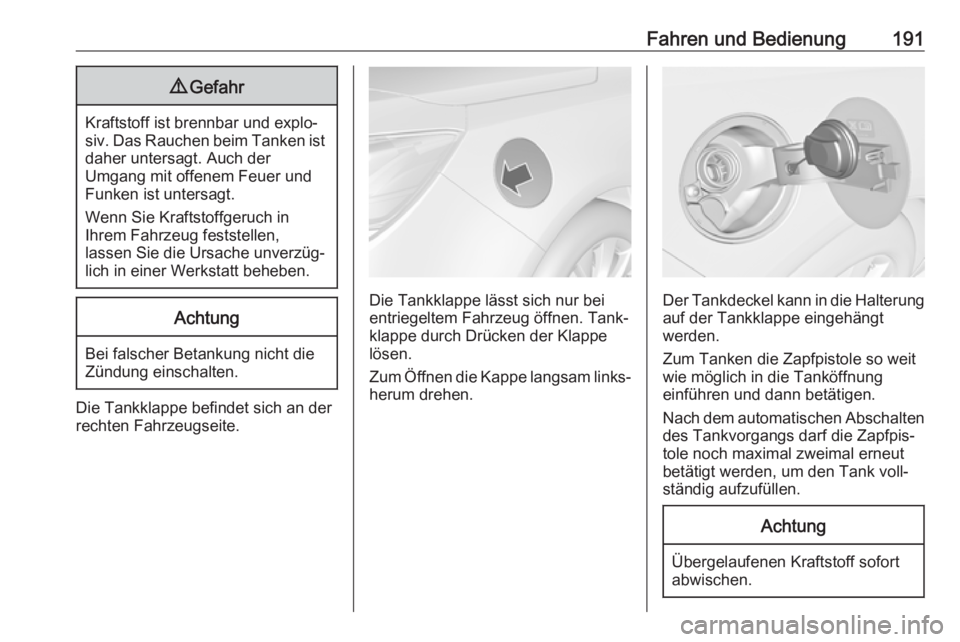

Fahren und Bedienung1919Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der
Umgang mit offenem Feuer und
Funken ist untersagt.
Wenn Sie Kraftstoffgeruch in
Ihrem Fahrzeug feststellen,
lassen Sie die Ursache unverzüg‐
lich in einer Werkstatt beheben.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.
Die Tankklappe lässt sich nur bei entriegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe
lösen.
Zum Öffnen die Kappe langsam links‐ herum drehen.Der Tankdeckel kann in die Halterung
auf der Tankklappe eingehängt
werden.
Zum Tanken die Zapfpistole so weit
wie möglich in die Tanköffnung
einführen und dann betätigen.
Nach dem automatischen Abschalten
des Tankvorgangs darf die Zapfpis‐
tole noch maximal zweimal erneut
betätigt werden, um den Tank voll‐
ständig aufzufüllen.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Page 194 of 279

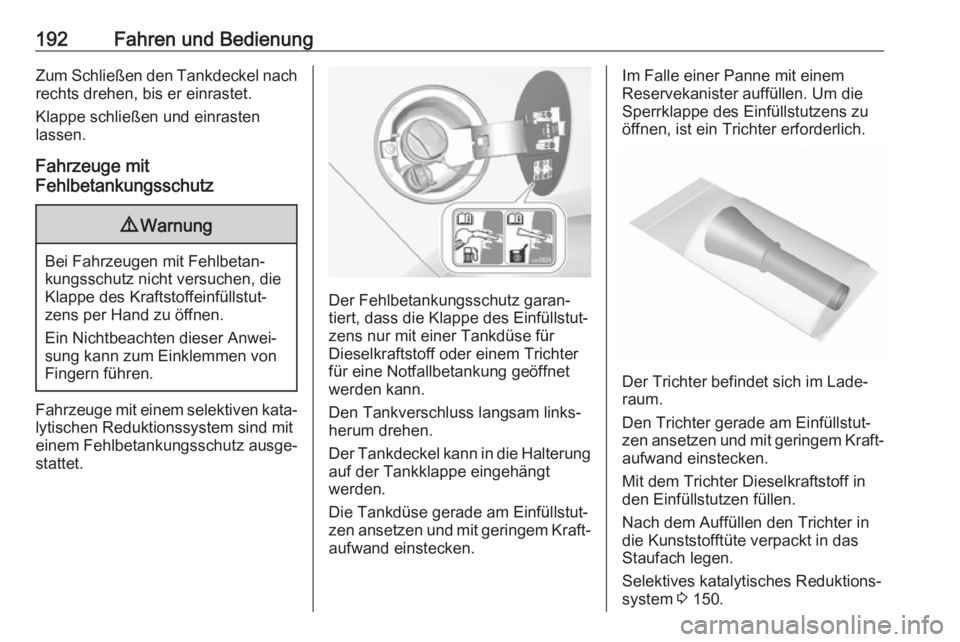

192Fahren und BedienungZum Schließen den Tankdeckel nachrechts drehen, bis er einrastet.
Klappe schließen und einrasten
lassen.
Fahrzeuge mit
Fehlbetankungsschutz9 Warnung
Bei Fahrzeugen mit Fehlbetan‐
kungsschutz nicht versuchen, die Klappe des Kraftstoffeinfüllstut‐
zens per Hand zu öffnen.
Ein Nichtbeachten dieser Anwei‐
sung kann zum Einklemmen von
Fingern führen.
Fahrzeuge mit einem selektiven kata‐ lytischen Reduktionssystem sind mit
einem Fehlbetankungsschutz ausge‐
stattet.
Der Fehlbetankungsschutz garan‐
tiert, dass die Klappe des Einfüllstut‐
zens nur mit einer Tankdüse für
Dieselkraftstoff oder einem Trichter
für eine Notfallbetankung geöffnet
werden kann.
Den Tankverschluss langsam links‐
herum drehen.
Der Tankdeckel kann in die Halterung
auf der Tankklappe eingehängt
werden.
Die Tankdüse gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐ aufwand einstecken.
Im Falle einer Panne mit einem
Reservekanister auffüllen. Um die
Sperrklappe des Einfüllstutzens zu
öffnen, ist ein Trichter erforderlich.
Der Trichter befindet sich im Lade‐
raum.
Den Trichter gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Mit dem Trichter Dieselkraftstoff in
den Einfüllstutzen füllen.
Nach dem Auffüllen den Trichter in
die Kunststofftüte verpackt in das
Staufach legen.
Selektives katalytisches Reduktions‐ system 3 150.
Page 195 of 279

Fahren und Bedienung193TankdeckelNur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.
Kraftstoffverbrauch, CO 2-
Emission Der Kraftstoffverbrauch (kombiniert)
liegt zwischen 7,3 und 5,2 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 172 und 138 g/km.
Die für Ihr Fahrzeug geltenden Werte finden Sie im EEG-Konformitätszerti‐fikat, das im Lieferumfang Ihres Fahr‐
zeugs enthalten ist, oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen
Die offiziellen Werte für Kraftstoffver‐
brauch und CO 2-Emissionen bezie‐
hen sich auf das EU-Basismodell mit
serienmäßiger Ausstattung.
Die Daten für Kraftstoffverbrauch und
CO 2-Ausstoß wurden gemäß der
Verordnung (EG) Nr. 715/2007 (in der
jeweils aktuellsten geltendenFassung) ermittelt und beziehen sich
auf das Fahrzeuggewicht im betriebs‐ bereiten Zustand, wie in der Verord‐nung angegeben.
Die Ziffern dienen lediglich als
Vergleichsdaten zwischen verschie‐
denen Fahrzeugvarianten und dürfen nicht als Garantie für den tatsächli‐chen Kraftstoffverbrauch eines
bestimmten Fahrzeugs herangezo‐
gen werden. Zusatzausrüstungen
können zu etwas höheren Ergebnis‐
sen führen als die genannten Daten
für Verbrauch und CO 2-Emissionen.
Der Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie von Straßen- und Verkehrsverhältnis‐sen ab.Anhängerzugvorrich‐
tung
Allgemeine Informationen
Nur eine für das Fahrzeug zugelas‐
sene Anhängerzugvorrichtung
verwenden. Den nachträglichen
Einbau von einer Werkstatt durchfüh‐ ren lassen. Gegebenenfalls müssen
Änderungen am Fahrzeug, die die
Kühlung, Hitzeschutzschilde oder
andere Aggregate betreffen, durch‐
geführt werden.
Die Funktion zur Erkennung einer
ausgefallenen Leuchte kann für die Anhängerbremsleuchten keinen teil‐
weisen Leuchtenausfall erkennen.
Bei vier 5-W-Leuchten wird beispiels‐
weise erst dann ein Ausfall erkannt,
wenn nur noch eine oder keine der
5-W-Leuchten funktioniert.
Bei Montage einer Anhängerzugvor‐
richtung kann die Öffnung der
Abschleppöse verdeckt werden.
Wenn dies der Fall ist, die Kugel‐
stange zum Abschleppen verwen‐
den. Die Kugelstange immer im Fahr‐ zeug mitführen.
Page 196 of 279

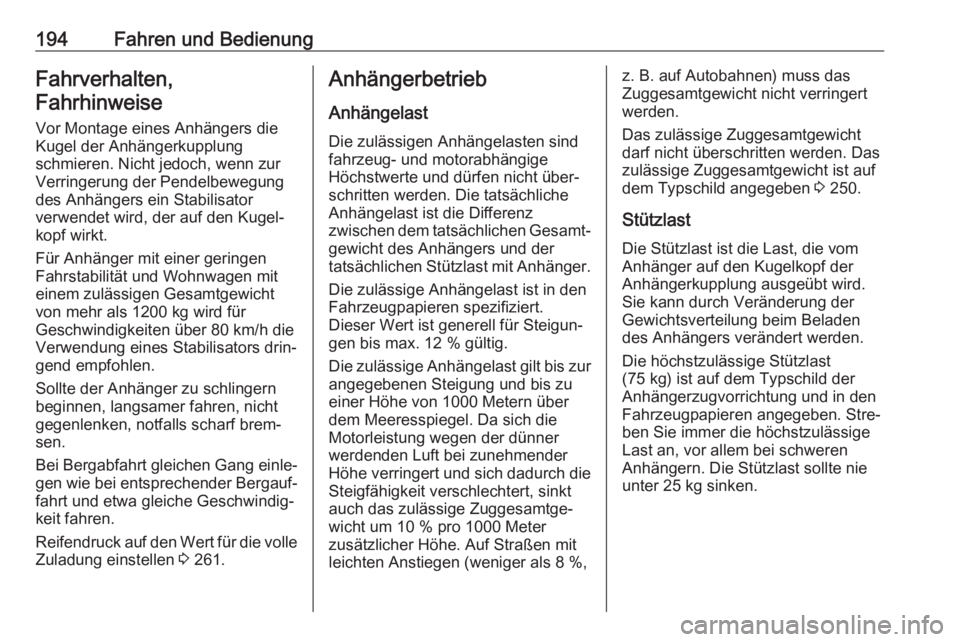

194Fahren und BedienungFahrverhalten,Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Pendelbewegung
des Anhängers ein Stabilisator
verwendet wird, der auf den Kugel‐
kopf wirkt.
Für Anhänger mit einer geringen
Fahrstabilität und Wohnwagen mit
einem zulässigen Gesamtgewicht
von mehr als 1200 kg wird für
Geschwindigkeiten über 80 km/h die
Verwendung eines Stabilisators drin‐
gend empfohlen.
Sollte der Anhänger zu schlingern beginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐
gen wie bei entsprechender Bergauf‐ fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle
Zuladung einstellen 3 261.Anhängerbetrieb
Anhängelast
Die zulässigen Anhängelasten sind fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz
zwischen dem tatsächlichen Gesamt‐
gewicht des Anhängers und der
tatsächlichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert.
Dieser Wert ist generell für Steigun‐ gen bis max. 12 % gültig.
Die zulässige Anhängelast gilt bis zur
angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über
dem Meeresspiegel. Da sich die
Motorleistung wegen der dünner
werdenden Luft bei zunehmender
Höhe verringert und sich dadurch die Steigfähigkeit verschlechtert, sinkt
auch das zulässige Zuggesamtge‐
wicht um 10 % pro 1000 Meter
zusätzlicher Höhe. Auf Straßen mit
leichten Anstiegen (weniger als 8 %,z. B. auf Autobahnen) muss das
Zuggesamtgewicht nicht verringert
werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 250.
Stützlast Die Stützlast ist die Last, die vom
Anhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.
Sie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.
Die höchstzulässige Stützlast
(75 kg) ist auf dem Typschild der
Anhängerzugvorrichtung und in den
Fahrzeugpapieren angegeben. Stre‐
ben Sie immer die höchstzulässige
Last an, vor allem bei schweren
Anhängern. Die Stützlast sollte nie
unter 25 kg sinken.
Page 197 of 279

Fahren und Bedienung195Hinterachslast
Wenn ein Anhänger montiert und das
Zugfahrzeug voll beladen ist, dürfen
die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
100 kg und das zulässige Gesamtge‐ wicht um 100 kg überschritten
werden. Wird die zulässige Hinter‐
achslast überschritten, gilt eine
Höchstgeschwindigkeit von
100 km/h.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.

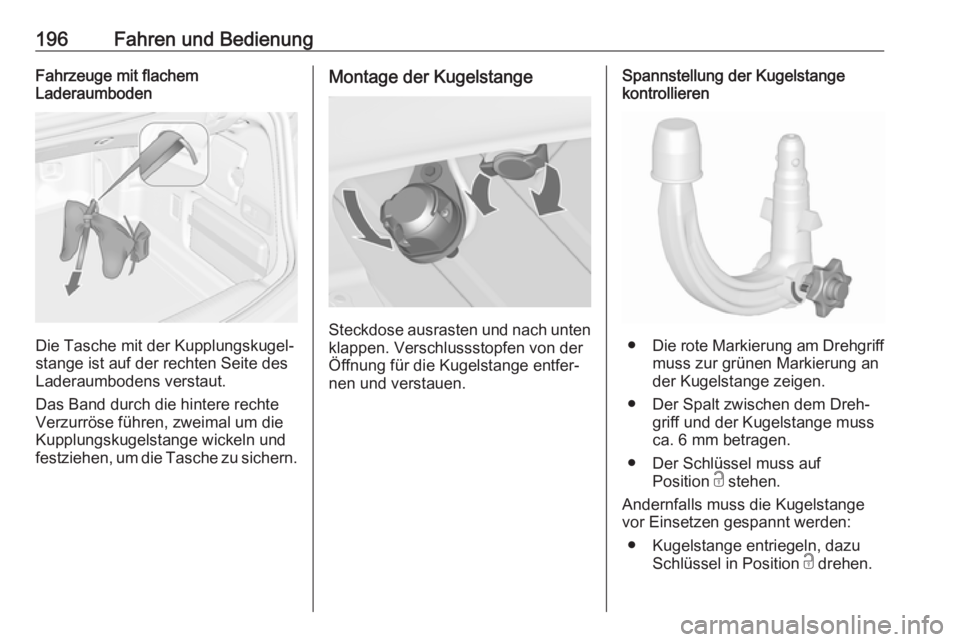

Verstauen der Kugelstange
Die Kupplungskugelstange ist in einerTasche verstaut und muss im Lade‐
raum gesichert werden.
Fahrzeug mit Reserverad
Die Tasche mit der Kupplungskugel‐
stange befindet sich in der Nähe des
Reserverads unter der Laderaumab‐
deckung.
Das Band durch die Felge und um
das Rad führen, dann um die Kupp‐
lungskugelstange wickeln und fest‐
ziehen, um die Tasche zu sichern.
Fahrzeuge mit Reifenreparaturset
Die Tasche mit der Kupplungskugel‐
stange befindet sich in der Nähe des
Reifenreparatursets unter der Lade‐
raumabdeckung.
Das Band um die Gewindeschraube
unter dem Reifenreparaturset führen. Das Band um die Kupplungskugel‐
stange wickeln und festziehen, um
die Tasche zu sichern.
Page 198 of 279

196Fahren und BedienungFahrzeuge mit flachem
Laderaumboden
Die Tasche mit der Kupplungskugel‐
stange ist auf der rechten Seite des
Laderaumbodens verstaut.
Das Band durch die hintere rechte
Verzurröse führen, zweimal um die
Kupplungskugelstange wickeln und
festziehen, um die Tasche zu sichern.
Montage der Kugelstange
Steckdose ausrasten und nach unten klappen. Verschlussstopfen von der
Öffnung für die Kugelstange entfer‐ nen und verstauen.
Spannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Drehgriff
muss zur grünen Markierung an
der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ griff und der Kugelstange muss
ca. 6 mm betragen.
● Der Schlüssel muss auf Position c stehen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
● Kugelstange entriegeln, dazu Schlüssel in Position c drehen.
Page 199 of 279

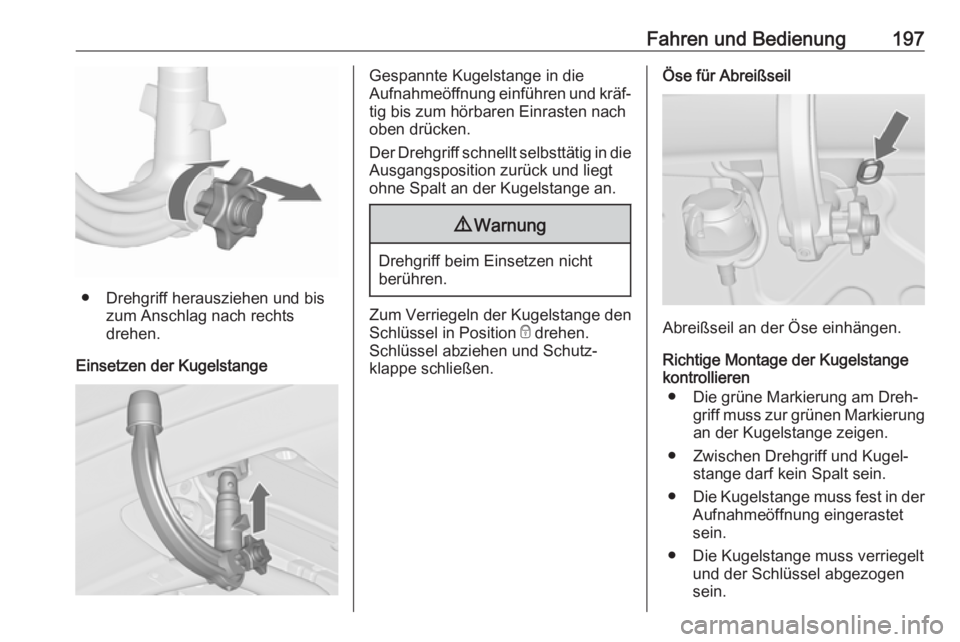

Fahren und Bedienung197
● Drehgriff herausziehen und biszum Anschlag nach rechts
drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die
Aufnahmeöffnung einführen und kräf‐ tig bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht
berühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐ klappe schließen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ griff muss zur grünen Markierung
an der Kugelstange zeigen.
● Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogensein.
Page 200 of 279

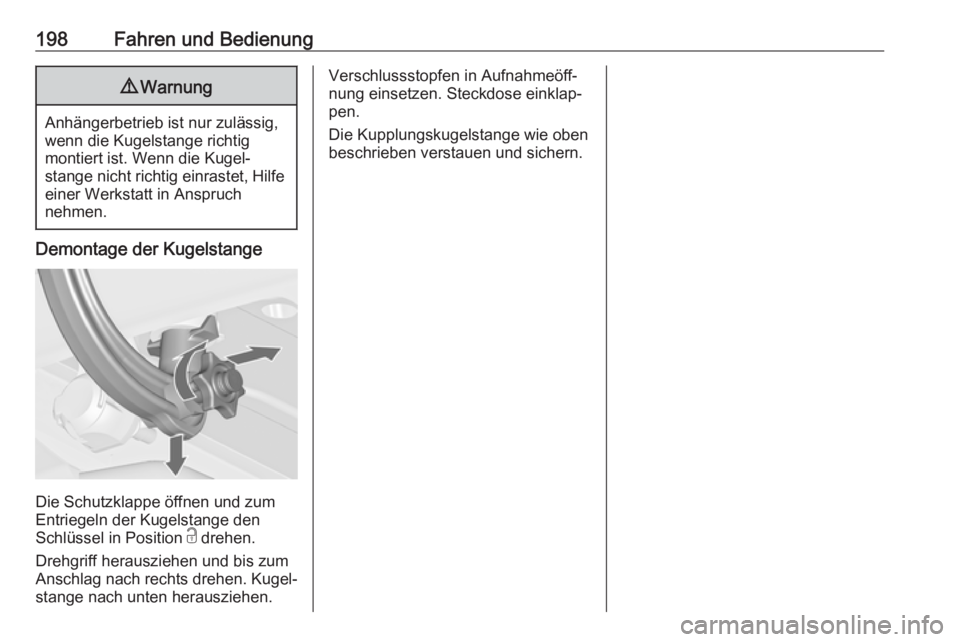

198Fahren und Bedienung9Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig
montiert ist. Wenn die Kugel‐
stange nicht richtig einrastet, Hilfe einer Werkstatt in Anspruch
nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und zum
Entriegeln der Kugelstange den
Schlüssel in Position c drehen.
Drehgriff herausziehen und bis zum
Anschlag nach rechts drehen. Kugel‐
stange nach unten herausziehen.
Verschlussstopfen in Aufnahmeöff‐
nung einsetzen. Steckdose einklap‐
pen.
Die Kupplungskugelstange wie oben
beschrieben verstauen und sichern.
