Verzorging van de auto2095. Steek de lamphouder in de lamp‐behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting Gloeilampen door een werkplaats
laten vervangen.Elektrisch systeem

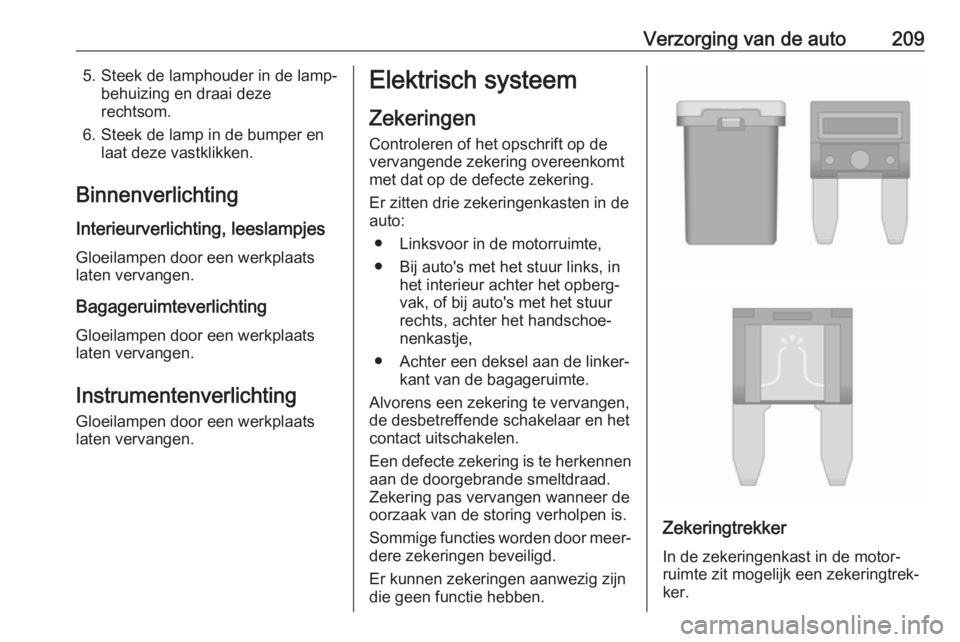

Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● Linksvoor in de motorruimte,
● Bij auto's met het stuur links, in het interieur achter het opberg‐vak, of bij auto's met het stuurrechts, achter het handschoe‐
nenkastje,
● Achter een deksel aan de linker‐ kant van de bagageruimte.
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen
aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.

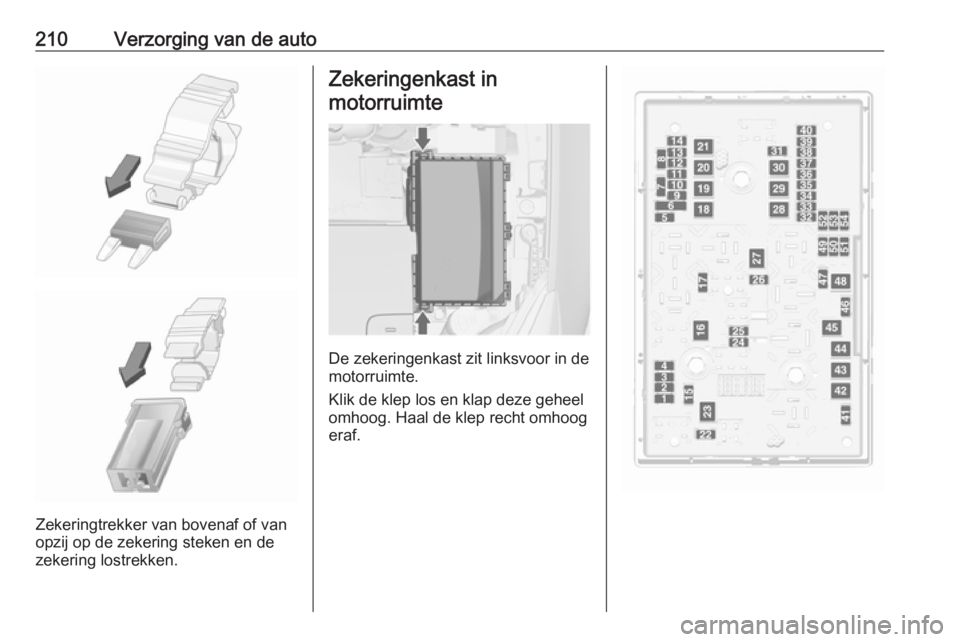

210Verzorging van de auto
Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de
zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.

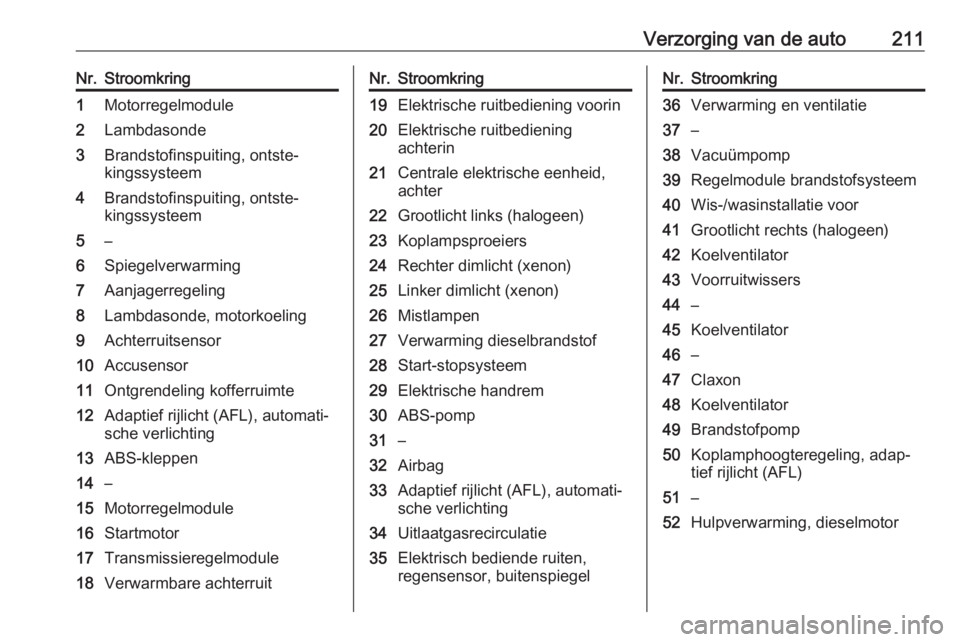

Verzorging van de auto211Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming7Aanjagerregeling8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS-kleppen14–15Motorregelmodule16Startmotor17Transmissieregelmodule18Verwarmbare achterruitNr.Stroomkring19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS-pomp31–32Airbag33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie35Elektrisch bediende ruiten,
regensensor, buitenspiegelNr.Stroomkring36Verwarming en ventilatie37–38Vacuümpomp39Regelmodule brandstofsysteem40Wis-/wasinstallatie voor41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44–45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp50Koplamphoogteregeling, adap‐
tief rijlicht (AFL)51–52Hulpverwarming, dieselmotor

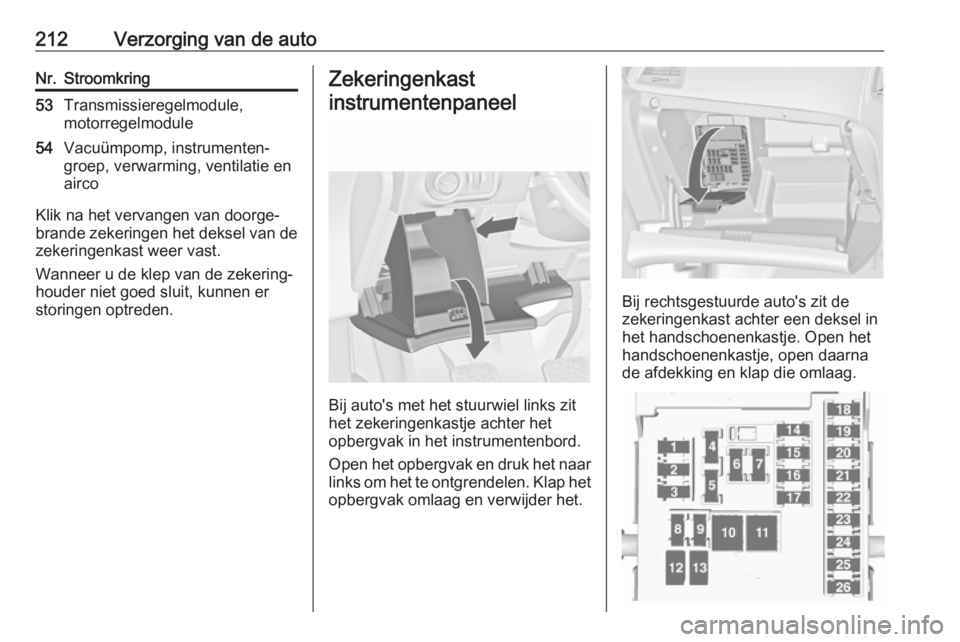

212Verzorging van de autoNr.Stroomkring53Transmissieregelmodule,
motorregelmodule54Vacuümpomp, instrumenten‐
groep, verwarming, ventilatie en
airco
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u de klep van de zekering‐
houder niet goed sluit, kunnen er
storingen optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het
opbergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de
zekeringenkast achter een deksel in
het handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.

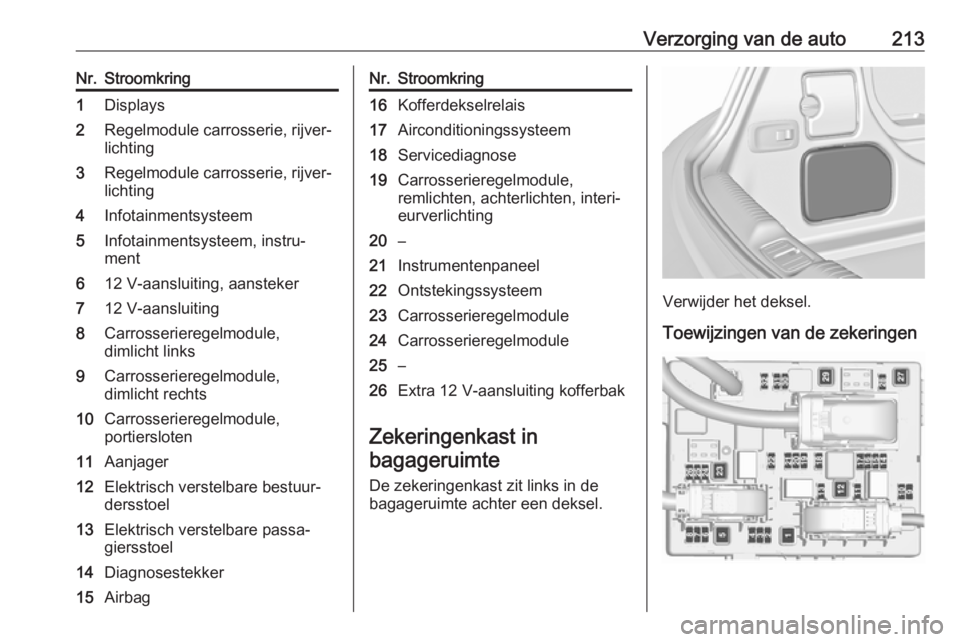

Verzorging van de auto213Nr.Stroomkring1Displays2Regelmodule carrosserie, rijver‐
lichting3Regelmodule carrosserie, rijver‐
lichting4Infotainmentsysteem5Infotainmentsysteem, instru‐
ment612 V-aansluiting, aansteker712 V-aansluiting8Carrosserieregelmodule,
dimlicht links9Carrosserieregelmodule,
dimlicht rechts10Carrosserieregelmodule,
portiersloten11Aanjager12Elektrisch verstelbare bestuur‐
dersstoel13Elektrisch verstelbare passa‐
giersstoel14Diagnosestekker15AirbagNr.Stroomkring16Kofferdekselrelais17Airconditioningssysteem18Servicediagnose19Carrosserieregelmodule,
remlichten, achterlichten, interi‐
eurverlichting20–21Instrumentenpaneel22Ontstekingssysteem23Carrosserieregelmodule24Carrosserieregelmodule25–26Extra 12 V-aansluiting kofferbak
Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de
bagageruimte achter een deksel.
Verwijder het deksel.
Toewijzingen van de zekeringen

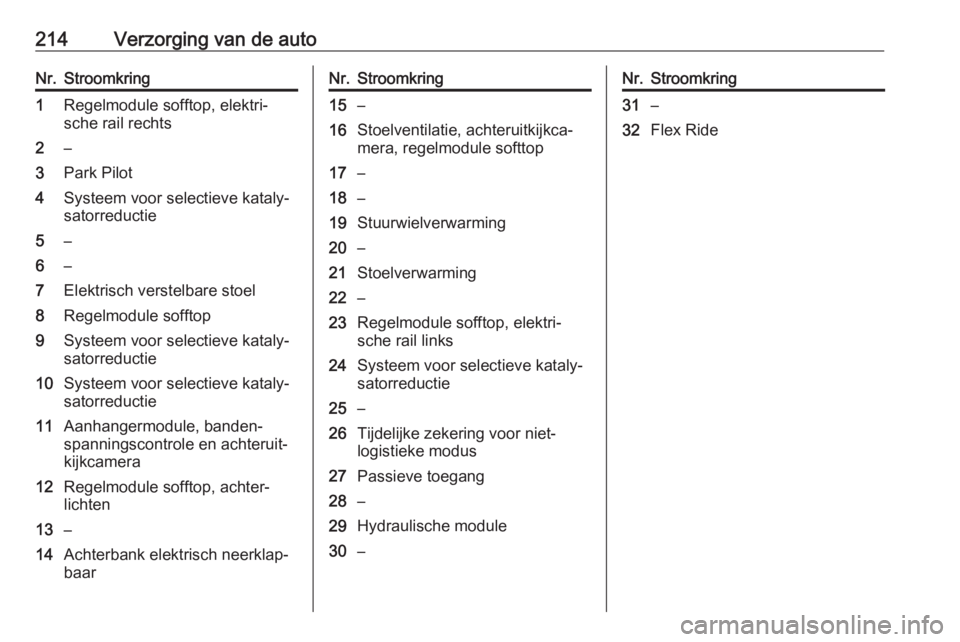

214Verzorging van de autoNr.Stroomkring1Regelmodule sofftop, elektri‐
sche rail rechts2–3Park Pilot4Systeem voor selectieve kataly‐
satorreductie5–6–7Elektrisch verstelbare stoel8Regelmodule sofftop9Systeem voor selectieve kataly‐
satorreductie10Systeem voor selectieve kataly‐
satorreductie11Aanhangermodule, banden‐
spanningscontrole en achteruit‐
kijkcamera12Regelmodule sofftop, achter‐
lichten13–14Achterbank elektrisch neerklap‐
baarNr.Stroomkring15–16Stoelventilatie, achteruitkijkca‐
mera, regelmodule softtop17–18–19Stuurwielverwarming20–21Stoelverwarming22–23Regelmodule sofftop, elektri‐
sche rail links24Systeem voor selectieve kataly‐
satorreductie25–26Tijdelijke zekering voor niet-
logistieke modus27Passieve toegang28–29Hydraulische module30–Nr.Stroomkring31–32Flex Ride

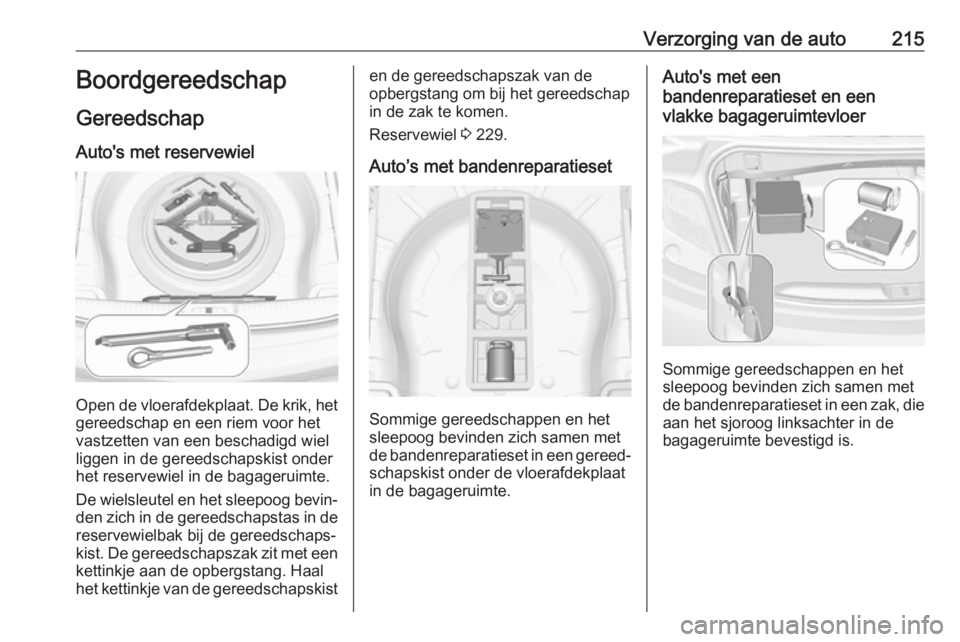

Verzorging van de auto215Boordgereedschap
Gereedschap Auto's met reservewiel
Open de vloerafdekplaat. De krik, het
gereedschap en een riem voor het
vastzetten van een beschadigd wiel liggen in de gereedschapskist onderhet reservewiel in de bagageruimte.
De wielsleutel en het sleepoog bevin‐
den zich in de gereedschapstas in de reservewielbak bij de gereedschaps‐
kist. De gereedschapszak zit met een
kettinkje aan de opbergstang. Haal
het kettinkje van de gereedschapskist
en de gereedschapszak van de
opbergstang om bij het gereedschap
in de zak te komen.
Reservewiel 3 229.
Auto’s met bandenreparatieset
Sommige gereedschappen en het
sleepoog bevinden zich samen met
de bandenreparatieset in een gereed‐ schapskist onder de vloerafdekplaat
in de bagageruimte.
Auto's met een
bandenreparatieset en een
vlakke bagageruimtevloer
Sommige gereedschappen en het
sleepoog bevinden zich samen met
de bandenreparatieset in een zak, die
aan het sjoroog linksachter in de
bagageruimte bevestigd is.

216Verzorging van de autoVelgen en bandenWielen
Bij auto's met dieselmotor zijn geen
stalen velgen maar alleen speciale,
voor de auto goedgekeurde lichtme‐
talen velgen toegestaan.
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden
over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een
werkplaats inroepen.
Winterbanden
Winterbanden verhogen de veiligheid
bij temperaturen onder 7 °C en moeten daarom op alle wielen
worden gemonteerd.
Alle bandenmaten zijn toegestaan als winterbanden 3 253.Gebruik bandenmaat 245/45 R18
alleen als winterbanden.
Bij auto's met dieselmotor zijn geen
stalen velgen maar alleen speciale,
voor de auto goedgekeurde lichtme‐
talen velgen toegestaan.
De sticker met de maximumsnelheid in overeenstemming met de geldende
wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Aanduidingen op banden Bijv. 235/55 R 17 99 V235:Bandbreedte in mm55:Hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:Type koordlagen: RadiaalRF:Type: RunFlat17:Velgdiameter in inches99:Kengetal voor draagvermo‐
gen, 99 komt bijv. overeen met
775 kgV:Kenletter voor snelheid
Kenletter voor snelheid:
Q:Maximaal 160 km/uS:Maximaal 180 km/uT:Maximaal 190 km/uH:Maximaal 210 km/uV:maximaal 240 km/uW:Maximaal 270 km/u
Kies een band die geschikt is voor de
topsnelheid van uw auto.
De topsnelheid is bereikbaar op
rijklaar gewicht met bestuurder
(75 kg) plus 125 kg nuttige last. Door
optionele uitrusting kan de topsnel‐ heid van de auto afnemen.
Prestaties 3 249.
Draairichtingsgebonden banden
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool ( bijv. een pijl) op de
zijwand van de band.
Bandenspanningscontrole‐systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de bandenspanning van alle vier de
banden.

Verzorging van de auto217Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk
vereist is, wordt de typegoedkeuring van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatiemenu
voertuig op het Driver Information
Centre.
U selecteert het menu met de knop‐
pen op de richtingaanwijzerhendel.
Druk op MENU om Informatiemenu
voertuig te selecteren X.
Draai aan het stelwiel om het banden‐
spanningscontrolesysteem te selec‐
teren.
De systeemstatus en bandenspan‐
ningswaarschuwingen worden
samen met het betreffende wiel
aangegeven in een bericht op het Driver Information Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur
van de band.
Afhankelijkheid van temperatuur
3 220.
Bij het detecteren van een te lage
bandenspanning licht controlelampje
w 3 94 op.

218Verzorging van de autoAls w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐ waarden 3 253.
Als w 60-90 seconden knippert en
daarna continu wordt verlicht, is er
een fout in het systeem. De hulp van
een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de
bandenspanningswaarden op Driver
Information Center bij te werken.
Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na het rijden dooft, kan dit duiden
op een naderende te lage banden‐
spanning. Bandenspanning controle‐
ren.
Boordinformatie 3 103.
Schakel het contact uit wanneer de
bandenspanning moet worden
verhoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.Een reservewiel of tijdelijk reserve‐
wiel heeft geen druksensor. Het
bandenspanningscontrolesysteem
werkt niet op deze banden. De
controlelamp w brandt. Voor de
overige drie wielen blijft het systeem
werken.
Gebruik van standaard verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten
gebruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare
frequenties gebruiken, kan dit de
werking van het bandenspannings‐
controlesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de bandenspan‐
ningssensoren worden gedemon‐
teerd en onderhouden. Bij opge‐
schroefde sensoren: vervang het
ventielelement en de keerring. Bij
opgeklikte sensor: vervang de
complete ventielsteel.Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 253 en selecteer de betreffende
instelling in het menu Bandbelasting
op het Driver Information Center
3 96. Deze instelling is de referentie‐
waarde voor waarschuwingen over
de bandenspanning.
Het menu Bandenbelasting verschijnt
alleen als de auto stilstaat en de
handrem aangetrokken is. Bij auto's
met automatische versnellingsbak
moet de keuzehendel op P staan.
