OPEL CASCADA 2017.5 Instruktionsbog (in Danish)

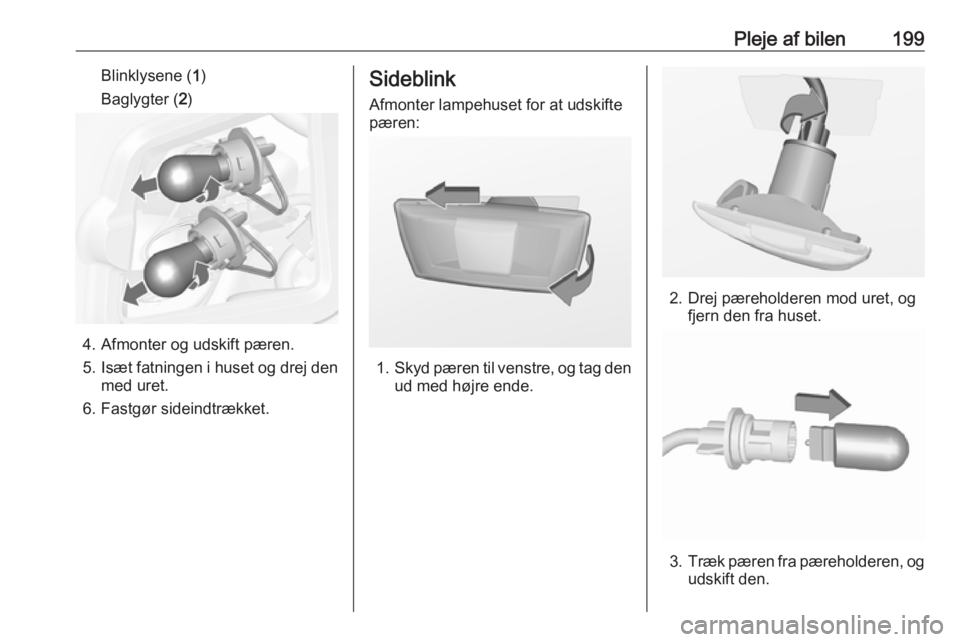

Pleje af bilen199Blinklysene (1)
Baglygter ( 2)
4. Afmonter og udskift pæren.
5. Isæt fatningen i huset og drej den
med uret.
6. Fastgør sideindtrækket.
Sideblink
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.

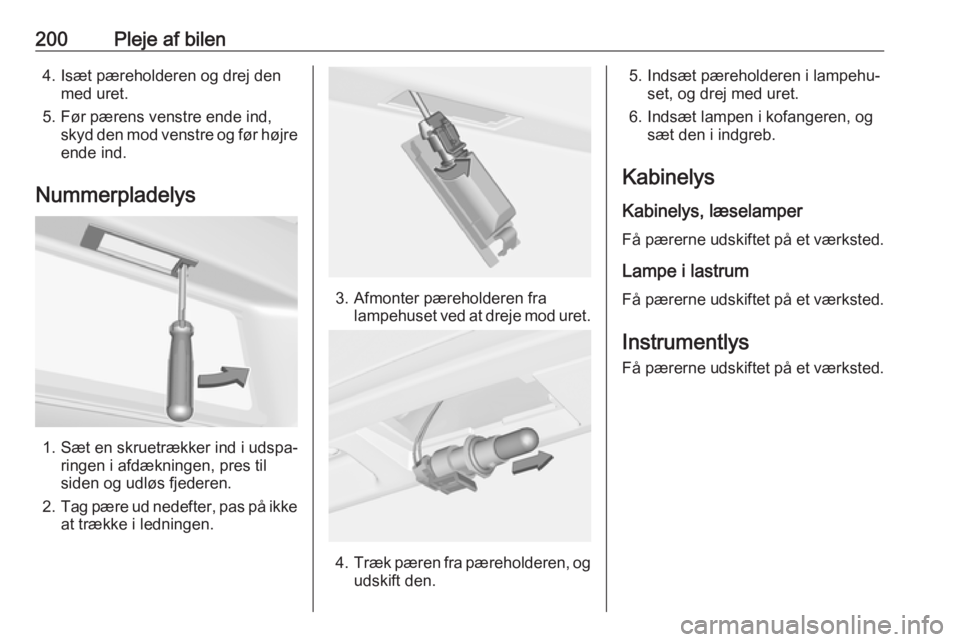

200Pleje af bilen4. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til
siden og udløs fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lampehuset ved at dreje mod uret.
4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet på et værksted.
Lampe i lastrumFå pærerne udskiftet på et værksted.
Instrumentlys Få pærerne udskiftet på et værksted.

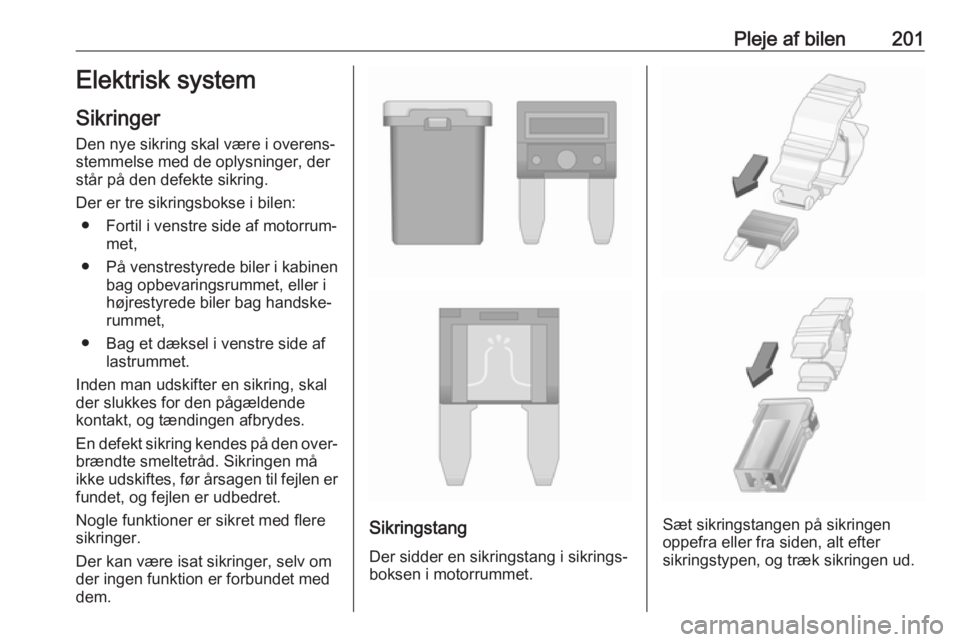

Pleje af bilen201Elektrisk system
Sikringer
Den nye sikring skal være i overens‐ stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● Fortil i venstre side af motorrum‐ met,
● På venstrestyrede biler i kabinen
bag opbevaringsrummet, eller i
højrestyrede biler bag handske‐
rummet,
● Bag et dæksel i venstre side af lastrummet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.Sæt sikringstangen på sikringen
oppefra eller fra siden, alt efter
sikringstypen, og træk sikringen ud.

202Pleje af bilenSikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.
Nr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning,
tændingssystem4Brændstofindsprøjtning,
tændingssystem5–6Spejlvarme7Blæserstyring8Lambdasonde, motorkøling9Bagrudesensor10Bilbatterisensor11Oplåsning af bagagerum12Adaptive forlygter, automatisk
tilkobling af nærlys13ABS-ventiler14–15Motorstyreenhed

Pleje af bilen203Nr.Strømkreds16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elektrisk central bag22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Start stop-system29Elektrisk parkeringsbremse30ABS-pumpe31–32AirbagNr.Strømkreds33Adaptive forlygter, automatisk
tilkobling af nærlys34Udstødningsgasrecirkulation35El-ruder, regnsensor, sidespejle36Klimastyring37–38Vacuumpumpe39Brændstofsystem-styreenhed40Forrudevasker41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44–45Køleventilator46–47Horn48Køleventilator49BrændstofpumpeNr.Strømkreds50Forlygteindstilling, adaptive
forlygter51–52Ekstra varmeapparat, diesel‐
motor53Gearkassestyreenhed, motor‐
styreenhed54Vakuumpumpe, instrumentpa‐
nelgruppe, varme-, ventilations-
og airconditionsystem
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.

204Pleje af bilenSikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i
instrumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og
fjern det.
I højrestyrede biler sidder sikrings‐ boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.
Nr.Strømkreds1Displays2Karrosserielektronikenhed,
udvendige lygter3Karrosserielektronikenhed,
udvendige lygter4Infotainment-system5Infotainment-system, instrument6Stikdåse, lighter7Stikkontakt8Karrosseristyreenhed, venstre
nærlys9Karrosseristyreenhed, højre
nærlys10Karrosseristyreenhed, dørlåse11Kabineblæser12Elindstilling af førersæde13El-sæde, passager14Diagnosestik15Airbag

Pleje af bilen205Nr.Strømkreds16Relæ for bagagerumsklap17Klimaanlæg18Servicediagnose19Karrosseristyreenhed, bremse‐
lygter, baglygter, kabinelys20–21Instrumentbræt22Tændingssystem23Karrosseristyreenhed24Karrosseristyreenhed25–26Bagagerummets ekstra strøm‐
udtag
Sikringsboks i lastrum
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.
Tag dækslet af.
Sikringsboks
Nr.Strømkreds1Styreenhed for kaleche, højre el-
skinne2–3Parkeringspilot4Selektiv katalysatorreduktions-
system5–6–7Elektrisk indstilleligt sæde8Styreenhed for kaleche9Selektiv katalysatorreduktions-
system10Selektiv katalysatorreduktions-
system11Anhængermodul, dæktrykover‐
vågning og bakkamera12Styreenhed for kaleche,
baglygter13–

206Pleje af bilenNr.Strømkreds14Bagsæde elektrisk indfældning15–16Sædeventilation, bakkamera,
styreenhed for kaleche17–18–19Opvarmning af rat20–21Sædevarme22–23Styreenhed for kaleche, venstre
el-skinne24Selektiv katalysatorreduktions-
system25–26Koblingssikring for ikke logistisk
funktion27Passiv indstigning28–Nr.Strømkreds29Hydraulikenhed30–31–32Flex RideBilens værktøj
Værktøj
Biler med reservehjul
Åbn lastgulvafdækningen. Donkraf‐
ten, værktøjet og en rem til fastgø‐
relse af et beskadiget hjul ligger i
værktøjskassen under reservehjulet i
bagagerummet.
Hjulnøglen og trækringen er i værk‐
tøjsposen anbragt i reservehjulbrøn‐
den nær værktøjskassen. Værktøjs‐
tasken er fastspændt med en rem til

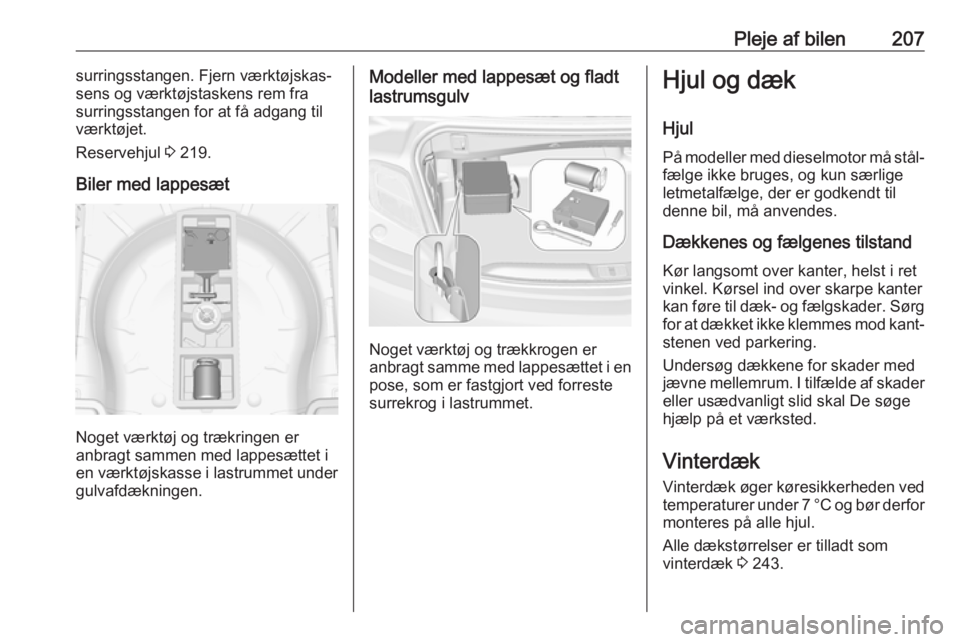

Pleje af bilen207surringsstangen. Fjern værktøjskas‐
sens og værktøjstaskens rem fra
surringsstangen for at få adgang til
værktøjet.
Reservehjul 3 219.
Biler med lappesæt
Noget værktøj og trækringen er
anbragt sammen med lappesættet i en værktøjskasse i lastrummet under
gulvafdækningen.
Modeller med lappesæt og fladt
lastrumsgulv
Noget værktøj og trækkrogen er
anbragt samme med lappesættet i en pose, som er fastgjort ved forrestesurrekrog i lastrummet.
Hjul og dæk
Hjul På modeller med dieselmotor må stål‐fælge ikke bruges, og kun særlige
letmetalfælge, der er godkendt til
denne bil, må anvendes.
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐
stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk
Vinterdæk øger køresikkerheden ved temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Alle dækstørrelser er tilladt som
vinterdæk 3 243.

208Pleje af bilenAnvend kun dækstørrelse
245/45 R18 som vinterdæk.
På modeller med dieselmotor må stål‐ fælge ikke bruges, og kun særlige
letmetalfælge, der er godkendt til
denne bil, må anvendes.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.
Dækmærkning
Fx 235/55 R 17 99 V235:Dækbredde i mm55:Tværsnitsforhold (forhold
mellem dækkets højde og
bredde) i %R:Bæltetype: RadialRF:Konstruktionstype: RunFlat17:Fælgdiameter i tommer99:Kodetal for bæreevne f.eks.:
99 svarer til 775 kgV:Kodebogstav for hastigheds‐
grænse
Kodebogstav for hastighedsgrænse:
Q:indtil 160 km/tS:indtil 180 km/tT:indtil 190 km/tH:indtil 210 km/tV:op til 240 km/tW:indtil 270 km/t
Vælg et dæk, der egner sig til bilens
maksimumshastighed.
Tophastigheden kan opnås ved
egenvægt med fører (75 kg) plus
125 kg nyttelast. Ekstraudstyr kan
reducere bilens tophastighed.
Ydeevne 3 238.
Dæk med foreskrevet
omløbsretning
Monter dæk med omløbsretning så
de ruller i køreretningen. Omløbsret‐
ningen angives af af et symbol
(f.eks. en pil) på dæksiden.
Dæktrykovervågning Systemet overvåger dæktrykket for
alle fire dæk en gang i minuttet, når
bilens hastighed overstiger en vis
grænse.
Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige dækvedligeholdelse.
Alle hjul skal være forsynet med tryk‐ følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande, hvor dæktrykovervågnings‐
systemet er lovpligtigt, vil brugen af
hjul uden tryksensorer ugyldiggøre
bilens typegodkendelse.
De aktuelle dæktryk kan vises i Bil
informations menu i førerinforma‐
tionscentret.
Menuen kan vælges med knapperne på blinkerarmen.
