OPEL CASCADA 2017.5 Instruktionsbog (in Danish)

Nøgler, døre og ruder29Indfældelige spejle
Af hensyn til fodgængernes sikkerhed
vil sidespejlene klappe udad eller indad, hvis en fodgænger kommer til
at gå ind i det med tilstrækkelig fart.
Spejlet sættes på plads igen ved at
trykke let på spejlhuset.
Elektrisk indfældning
Drej kontakten til 0, og tryk den
derefter ned. Begge sidespejle
fældes ind.
Tryk kontakten nedefter igen - begge sidespejle vender tilbage til udgangs‐
stillingen.
Hvis et elektrisk indfældet spejl klap‐
pes ud manuelt, er det kun det andet
spejl, der fældes ud elektrisk, når
knappen trykkes ned.
Opvarmede spejle
Betjenes ved at trykke på Ü.
LED i knappen viser aktivering.
Opvarmningen er kun i funktion, når
motoren er i gang, og den afbrydes
automatisk efter et kort stykke tid.

30Nøgler, døre og ruderIndvendige spejle
Manuel nedblænding
Med knappen på spejlhusets under‐
side mindskes blændingen.
Automatisk nedblænding
Blænding fra bagvedkørende biler om
aftenen nedsættes automatisk.
Ruder
Forrude Varmereflekterende forrude Den varmereflekterende forrude har
en belægning, der reflekterer solens stråler. Også datasignaler, f.eks. i
forbindelse med vejafgifter, kan blive reflekteret.
De afmærkede områder på forruden
er ikke dækket af belægningen.
Apparater til registrering af elektro‐ niske data og betaling af afgifter skal

Nøgler, døre og ruder31fastgøres på disse områder. Ellers
kan der forekomme funktionsfejl i dataregistrering.
Forrudemærkater Sæt ikke mærkater som f.eks. beta‐lingsvejsmærkater eller lignende i
forruden omkring bakspejlet. Ellers kan sensorens registreringszone og
kameraets visningsområde i spejlhu‐
set være begrænset.
Udskiftning af forrudeForsigtig
Hvis bilen har en fremadvendt
kamerasensor til førerhjælpesy‐
stemerne, er det meget vigtigt, at
enhver forrudeudskiftning foreta‐
ges nøjagtigt som angivet i Opels
specifikationer. Ellers fungerer
disse systemer muligvis ikke
korrekt, og der er risiko for uventet adfærd og/eller meddelelser fra
disse systemer.
El-ruder9 Advarsel
El-betjente ruder skal betjenes
med omhu. Der er risiko for
legemsbeskadigelse - det er især
farligt for børn.
Hold øje med ruder under lukning.
Sørg for, at intet kommer i
klemme.
Kan betjenes med tændingskontak‐ ten i stilling 1 eller 2 (tænding til)
3 134.
Bibeholdt strøm ved slukket motor
3 134.De enkelte ruder åbnes og lukkes ved
at trykke hhv. trække i den pågæl‐
dende kontakt.
Træk eller tryk let til første hak: ruden
kører op eller ned, så længe kontak‐
ten aktiveres.
Et kraftigt tryk eller træk til andet hak, hvorefter kontakten slippes: ruden
kører helt ned eller op med sikker‐
hedsfunktionen aktiveret. Bevægel‐
sen kan standses ved at aktivere
kontakten igen i samme retning.

32Nøgler, døre og ruderCentral kontakt ,
Kontakt i midterkonsollen betjener
alle ruder.
Tryk kortvarigt på kontakten , for at
åbne alle ruder automatisk.
Træk kortvarigt i kontakten , for at
lukke alle ruder automatisk.
Sikkerhedsfunktion
Hvis ruden møder modstand halvvejs eller længere oppe under automatisk
lukning, vil den straks stoppe og åbne automatisk igen.
Udkobling af sikkerhedsfunktion
Hvis ruden har vanskeligt ved at lukkepå grund af isdannelse el.lign., skal
tændingen slås til, hvorefter kontak‐
ten skal trækkes til første stop og
holdes der. Ruden bevæger sig op
med sikkerhedsfunktionen slået fra.
Bevægelsen standes ved at slippe knappen.
Automatisk rudesænkning Dette sænker automatisk ruden en
lille smule, når døren bliver åbnet. Når
døren lukkes, løftes ruden fuldstæn‐
digt.
Bemærkninger
I koldt vejr kan is og sne forhindre, at ruden sænkes, når døren åbnes.
Fjern is og sne på ruden, før døren
lukkes for at sikre, at ruden fungerer korrekt.
Hvis bilen taber effekt, kan det være
nødvendigt at omprogrammere
ruderne. Følg proceduren under "Initi‐
alisering af el-ruderne" herunder.Komfortbetjening med
fjernbetjening
Ruderne og kalechen kan fjernbetje‐
nes fra uden for bilen.
Åbning
● Tryk én gang kortvarigt på c:
dørene låses op.
● Tryk én gang til på c i to sekun‐
der: ruderne bevæger sig auto‐
matisk ned. Tryk længere på c:
kalechen åbnes. Tryk på c, indtil
kalechen er helt åben.

Nøgler, døre og ruder33Slip c under åbning af kalechen:
bevægelsen standser i 10 sekunder;
hvis der trykkes endnu en gang på c,
fortsættes åbningen.
Lukning ● Tryk én gang kortvarigt på e:
dørene låses.
● Tryk på e med et længere tryk én
gang til: kalechen og ruderne
lukkes. Tryk på e, indtil kalechen
er helt lukket.
Slip e under lukning af kalechen:
bevægelsen standser i
10 sekunder; hvis der trykkes
endnu en gang på e, fortsættes
lukningen.
● Hvis kalechen allerede er lukket, men ruderne er åbne: et tryk på
e i to sekunder vil lukke ruderne.
Bekræftelse
Gennemført åbning eller lukning af
kalechen bekræftes af havariblinket.
Overbelastning Hvis ruderne aktiveres hyppigt medkorte mellemrum, slås rudefunk‐ tionen fra et stykke tid.Initialisering af el-ruderne
Hvis ruderne ikke kan lukkes automa‐ tisk (f.eks. hvis bilens batteri har
været frakoblet), vises der en advar‐
selsmeddelelse i førerinformations‐ centret.
Fejlmeddelelser 3 98.
Aktivér rudernes elektronik for hver
rude, og begynd med bagruderne på
følgende måde:
1. Kalechen skal være lukket.2. Luk dørene.
3. Tilslut tændingen.
4. Træk kontakten til det andet hak, indtil ruden begynder at lukke.
Hold den i yderligere 4 sekunder.
5. Tryk på kontakten til anden låse‐ pal, indtil ruden automatisk
begynder at åbne.
6. Gentag dette for alle vinduer.El-opvarmet bagrude
Betjenes ved at trykke på Ü.
LED i knappen viser aktivering.
Opvarmningen er kun i funktion, når
motoren er i gang, og den afbrydes
automatisk efter et kort stykke tid.
El-opvarmet bagrude deaktiveres,
når kalechen åbnes.
Solskærme Når solskærmen vippes ned og even‐
tuelt drejes ud mod siden, beskytter
den mod blænding.
Spejlenes afdækning bør være lukket
under kørsel.

34Nøgler, døre og ruderDer findes en billetholder på bagsiden
af solskærmen.Tag
Kaleche9 Advarsel
Vær forsigtig ved betjening af
kalechen. Risiko for personskade. Hold øje med ovennævnte bevæ‐
gelsesområde, ved siden af og
bag bilen under betjening.
Sørg for, at kropsdele eller
genstande ikke kan komme i
klemme. Sørg for, at personer
holder sig fri af kalechens arbejds‐ område eller kalechens klap.
Risiko for personskade.
Kontroller den tilgængelige
mængde plads med hensyn til
højde, længde og bredde, før kale‐
chen betjenes, f.eks. i en garage,
et parkeringshus eller hvis der er
monteret en cykelholder.
Bilens passagerer bør informeres
om dette.
Før bilen forlades, skal tændings‐
nøglen tages ud for at forhindre, at uvedkommende betjener ruder og
kalechen.
Betjening med kontakt i
midterkonsollen
Kan betjenes med tændingskontak‐
ten i stilling 1 eller 2 (tænding til)
3 134.
Kalechen kan åbnes og lukkes under kørslen op til en hastighed af
50 km/t.
Åben kaleche

Nøgler, døre og ruder35Hold kontakten nedtrykket, indtil kale‐
chen er åbnet helt og kalecheklappen er lukket. Alle vinduer vil åbnes under
betjeningen.
For at lukke alle vinduer, træk i knap‐
pen ,.
Luk kalechen
Hold kontakten nedtrykket, indtil kale‐ chen og kalecheknappen er helt
lukket. Alle vinduer vil åbnes under
betjeningen.
Træk kortvarigt i kontakten , for at
lukke alle ruder.
Bekræftelse af arbejdsopgave
Komplet åbning eller lukning af kale‐
chen, mens kontakten i midterkonsol‐
len bekræftes af lyden fra det akusti‐
ske signal.
Betjening med fjernbetjening
Åben kaleche
Tryk på c, indtil kalechen er åbnet
helt, og kalecheklappen er lukket. Alle
vinduer vil åbnes under betjeningen.
Luk kalechen
Tryk på e, indtil kalechen, kaleche‐
klappen og vinduerne er helt lukket.
Alle vinduer åbnes først under denne
operation.
Bekræftelse af arbejdsopgave
Komplet åbning eller lukning af kale‐
chen med fjernbetjeningen bekræftes
af havariblinket.

36Nøgler, døre og ruderSikkerhedsstop
Knappen på fjernbetjeningen eller
kontakten i midterkonsollen skal akti‐
veres, indtil kalechen er i dens
respektive endestilling. Udløsning af
knappen eller kontakten under drift
standser straks kalechens bevæ‐
gelse. Kalechen forbliver kun i
mellemstilling i en vis tid. Efter denne tid lyder en advarselsklokke, hydrau‐
liktrykket i systemet falder og kale‐
chen kan begynde at bevæge sig af
sig selv. Aktivering af knappen eller
kontakten en gang mere fortsætter
driften.
Krav til driften ● Bilen holder stille eller kører med
en hastighed op til 50 km/t.
● Lastrumsadskillelsen er foldet ud, gennemføringsklappen er
lukket 3 70.
● Kalechens klap er indkoblet i lukket stilling.
● Bagagerumsklappen er helt lukket.
● Udetemperaturen er ikke lavere end -7 °C ved åbning og -10 °C
ved lukning.
● Bilbatteriets spænding er tilstrækkelig.
● Systemet er ikke overbelastet ved gentagen betjening
(maks. 5 fuldstændige cyklusser
efter hinanden).Hvis nogen af disse krav ikke er
opfyldt, lyder en advarselsklokke,
og en meddelelse vises i førerin‐
formationscenteret (DIC), hvis
kontakten aktiveres og kalechen
ikke vil åbne eller lukke.
● Der må ikke findes genstande foran den bageste rude eller i detområde, hvor kalechen og kale‐
cheklappen bevæger sig.
Hvis det automatiske drev ikke funge‐ rer, når kalechen er åben, gennemfør
en manuel lukningsprocedure - se
følgende anvisninger i "Manuel
lukning i tilfælde af en systemfejl".

Nøgler, døre og ruder37Generelle anvisningerBemærkninger
● Aktiver altid funktionskontakten, indtil det akustiske signal lyder,
eller havariblinket tænder, for at sikre, at kalechen er helt åbnet
eller lukket.
● Kalechen kan holdes i en mellemstilling for at gøre detlettere at rengøre motorhjelmens mellemrum og pakninger. Udløs
kontakten i midterkonsollen
under driften for at standse kale‐
chens bevægelse i mellemstilling
i maks. 7 minutter, når tændingen er slået til. Efter denne tid lyder
en advarselsklokke, hydraulik‐
trykket i systemet falder og kale‐
chen kan begynde at bevæge sig af sig selv.
● Åbn aldrig kalechen, hvis den er våd, tilfrosset eller snavset.
● Aktivering af kalechen på ulige grund kan medføre fejlfunktion
og beskadigelse.
● Pleje af bilen 3 226.Manuel lukning i tilfælde af en
systemfejl
I tilfælde af fejl i den elektrohydrauli‐
ske aktivering kan den åbnede kale‐
che lukkes manuelt.
En advarselsklokke lyder, og en
meddelelse vises i DIC.
Forsigtig
Vi anbefaler kraftigt, at to personer udfører en manuel lukning af kale‐chen.
Manuel betjening af kalechen er kun tilladt ved lukning.
Læs følgende beskrivelse helt, før betjening.
Foretag ikke manuel lukning,
mens bilen holder på en nedadgå‐ ende bakke eller skråning.
Afmonter den store vindafviser, før
du starter betjeningen.
Få kalechen repareret på et værk‐
sted efter lukning.
Klargør følgende værktøj, som er
nødvendigt for manuel betjening:
● unbrakonøgle med 4 mm seks‐ kant på den lange side og 6 mm
sekskant på den korte side
anbragt i handskerummet

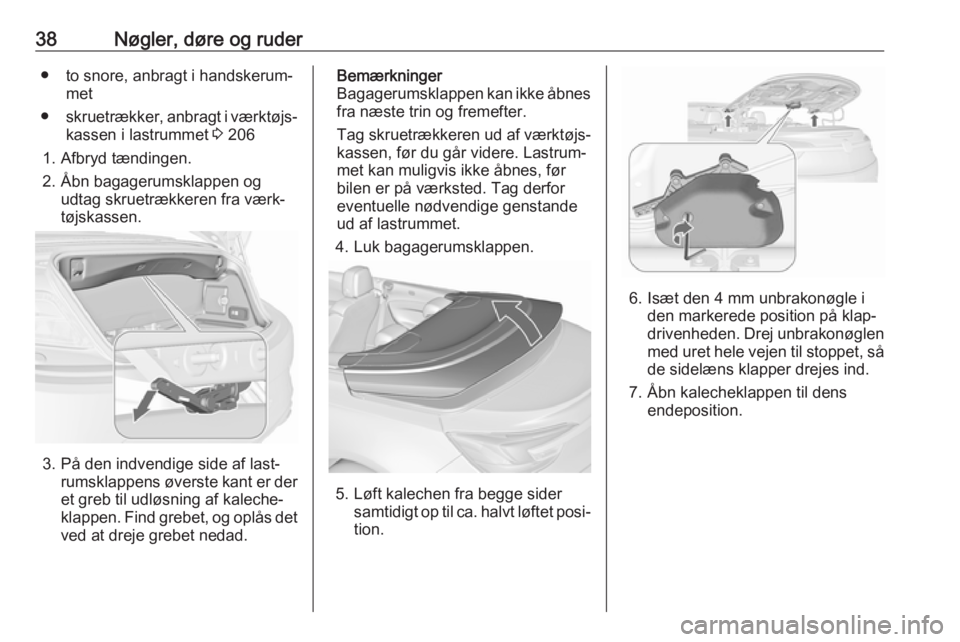

38Nøgler, døre og ruder● to snore, anbragt i handskerum‐met
● skruetrækker, anbragt i værktøjs‐
kassen i lastrummet 3 206
1. Afbryd tændingen. 2. Åbn bagagerumsklappen og udtag skruetrækkeren fra værk‐
tøjskassen.
3. På den indvendige side af last‐ rumsklappens øverste kant er deret greb til udløsning af kaleche‐
klappen. Find grebet, og oplås det
ved at dreje grebet nedad.
Bemærkninger
Bagagerumsklappen kan ikke åbnes fra næste trin og fremefter.
Tag skruetrækkeren ud af værktøjs‐ kassen, før du går videre. Lastrum‐
met kan muligvis ikke åbnes, før
bilen er på værksted. Tag derfor
eventuelle nødvendige genstande
ud af lastrummet.
4. Luk bagagerumsklappen.
5. Løft kalechen fra begge sider samtidigt op til ca. halvt løftet posi‐
tion.
6. Isæt den 4 mm unbrakonøgle i den markerede position på klap‐
drivenheden. Drej unbrakonøglen med uret hele vejen til stoppet, så
de sidelæns klapper drejes ind.
7. Åbn kalecheklappen til dens endeposition.
