Page 13 of 261
Kort sagt111Elektriska fönsterhissar .........31
2 Ytterbackspeglar ...................28
3 Farthållare .......................... 154
Hastighetsbegränsare .........155
Kollisionsvarning .................157
4 Sidoluftmunstycken .............130
5 Blinkers och filbytessignal,
ljustuta, halvljus och
helljus, helljusassistent .......117
Fördröjd belysning .............120
Parkeringsljus .....................118
Knappar för förarinforma‐
tionscentral ............................ 92
6 Instrument ............................ 82
7 Fjärrkontroll på ratten ...........76
8 Förarinformationscentrum .....92
9 Vindrutetorkare,
vindrutespolare, strål‐
kastarspolare ........................ 77
10 SPORT-läge ....................... 152
Centrallås .............................. 21
Varningsblinkers ................116Kontrollampa för
deaktivering av airbag ..........86
Kontrollampa för fram‐
sätespassagerarens
säkerhetsbälte ...................... 86
Reseläge ............................ 152
11 Info-Display .......................... 96
12 Statuslysdiod stöldlarm ........26
13 Mittre luftmunstycken .........130
14 Handskfack, låsbart ..............67
15 Drivkraftsreglering (TC) ....... 150
Elektronisk stabilitets‐
kontroll (ESC) ...................... 151
Parkeringshjälpsystem ........159
Filbytesvarning ...................173
Eco-knapp för stopp-start-
system ................................. 135
16 Klimatiseringsautomatik ......122
17 AUX-kontakt, USB-port ........10
18 Eluttag ................................... 80
19 Sufflettfunktionsbrytare ........34
Central fönsterbrytare ..........31
20 Växelväljare, växellåda 21Parkeringsbroms, manuell
eller elektrisk manövrering ..148
22 Tändlås med rattlås ...........134
23 Signalhorn ............................ 77
Förarairbag .......................... 58
24 Upplåsningshandtag för
motorhuv ............................ 186
25 Förvaringsutrymme ..............68
Säkringshållare ..................203
26 Rattinställning ......................76
27 Belysningsströmställare .....109
Dimbakljus ......................... 117
Instrumentbelysning ...........118
Strålkastarinställning ..........112
Dimljus fram ....................... 117
Page 19 of 261
Kort sagt17Starta motorn
● Vrid nyckeln till läge 1.
● Vrid lätt på ratten för att lossa rattlåset.
● Manuell växellåda: trampa ned kopplings- och bromspedalen.
Automatisk växellåda: Trampa
ned bromspedalen och för välja‐
ren till P eller N.
● Trampa inte ner gaspedalen.
● Dieselmotorer: vrid tändnings‐ nyckeln till läge 2 för förglödning
och vänta tills kontrollampan !
släcks.
● Vrid nyckeln till läge 3 och släpp
den.
Starta motorn 3 134.Stopp/start-system
Om bilen körs i låg hastighet eller står
stilla och vissa förhållanden är
uppfyllda går det att aktivera ett Auto‐
stop på följande sätt:
● Trampa ner kopplingspedalen.
● Lägg i neutral växel.
● Släpp upp kopplingspedalen.
Ett Autostop visas genom att nålen
går till AUTOSTOP -läget i varvräkna‐
ren.
För att starta motorn igen trampar du
ner kopplingspedalen.
Stopp/start-system 3 135.

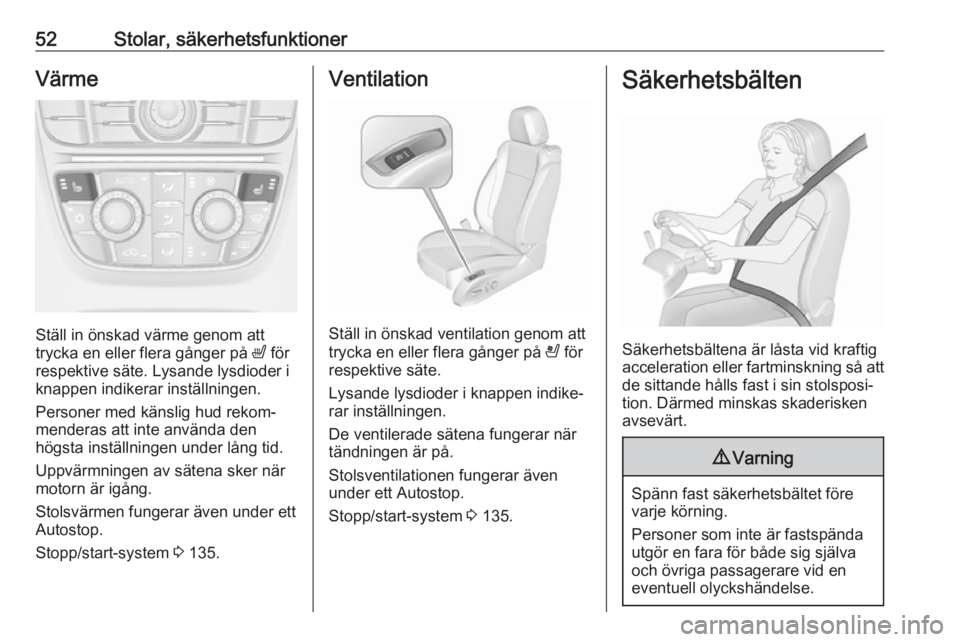

Page 54 of 261
52Stolar, säkerhetsfunktionerVärme
Ställ in önskad värme genom att
trycka en eller flera gånger på ß för
respektive säte. Lysande lysdioder i
knappen indikerar inställningen.
Personer med känslig hud rekom‐
menderas att inte använda den
högsta inställningen under lång tid.
Uppvärmningen av sätena sker när
motorn är igång.
Stolsvärmen fungerar även under ett
Autostop.
Stopp/start-system 3 135.
Ventilation
Ställ in önskad ventilation genom att
trycka en eller flera gånger på A för
respektive säte.
Lysande lysdioder i knappen indike‐
rar inställningen.
De ventilerade sätena fungerar när
tändningen är på.
Stolsventilationen fungerar även
under ett Autostop.
Stopp/start-system 3 135.
Säkerhetsbälten
Säkerhetsbältena är låsta vid kraftig
acceleration eller fartminskning så att de sittande hålls fast i sin stolsposi‐
tion. Därmed minskas skaderisken
avsevärt.
9 Varning
Spänn fast säkerhetsbältet före
varje körning.
Personer som inte är fastspända
utgör en fara för både sig själva och övriga passagerare vid en
eventuell olyckshändelse.
Page 79 of 261
Instrument och reglage77Rattens markerade greppytor värms
snabbare och till en högre temperatur
än resten av ratten.
Värmen är på när motorn är igång och
under ett Autostop.
Stopp/start-system 3 135.
Tuta
Tryck på j.
Vindrutetorkare/
vindrutespolare
VindrutetorkareHI:snabbLO:långsamINT:intervalltorkning
eller
torkautomatik med regn‐
sensorOFF:av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Inställbart torkningsintervall
Torkarspaken i läget INT.
Vrid inställningsratten för att ställa in
torkfrekvensen.

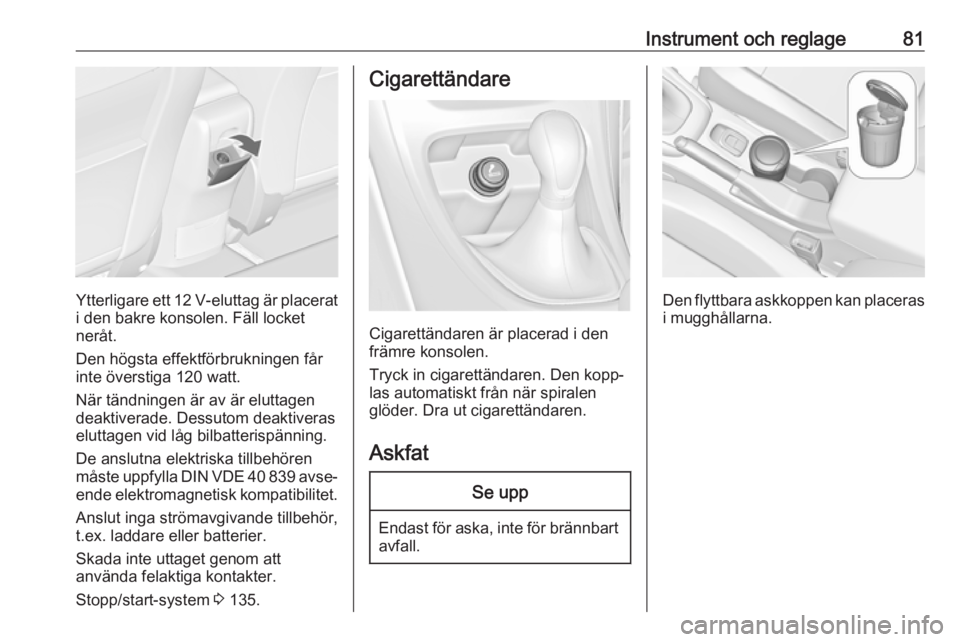

Page 83 of 261
Instrument och reglage81
Ytterligare ett 12 V-eluttag är placerat
i den bakre konsolen. Fäll locket
neråt.
Den högsta effektförbrukningen får
inte överstiga 120 watt.
När tändningen är av är eluttagen
deaktiverade. Dessutom deaktiveras
eluttagen vid låg bilbatterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839 avse‐ ende elektromagnetisk kompatibilitet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
Skada inte uttaget genom att
använda felaktiga kontakter.
Stopp/start-system 3 135.
Cigarettändare
Cigarettändaren är placerad i den
främre konsolen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
Askfat
Se upp
Endast för aska, inte för brännbart avfall.
Den flyttbara askkoppen kan placeras
i mugghållarna.

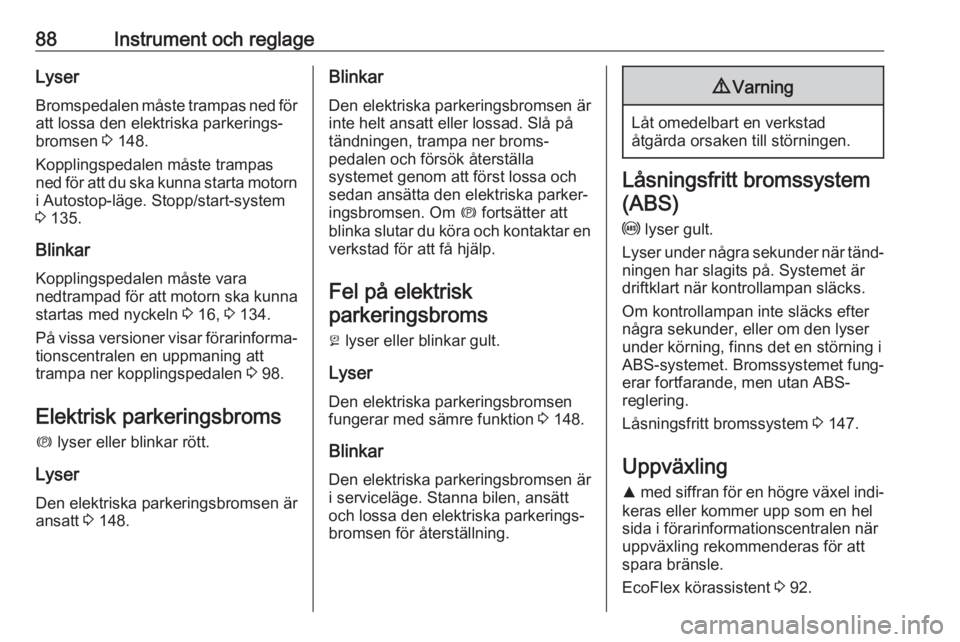

Page 90 of 261
88Instrument och reglageLyserBromspedalen måste trampas ned för
att lossa den elektriska parkerings‐
bromsen 3 148.
Kopplingspedalen måste trampas
ned för att du ska kunna starta motorn i Autostop-läge. Stopp/start-system
3 135.
Blinkar Kopplingspedalen måste vara
nedtrampad för att motorn ska kunna
startas med nyckeln 3 16, 3 134.
På vissa versioner visar förarinforma‐
tionscentralen en uppmaning att
trampa ner kopplingspedalen 3 98.
Elektrisk parkeringsbroms m lyser eller blinkar rött.
Lyser
Den elektriska parkeringsbromsen är
ansatt 3 148.Blinkar
Den elektriska parkeringsbromsen är inte helt ansatt eller lossad. Slå påtändningen, trampa ner broms‐
pedalen och försök återställa
systemet genom att först lossa och
sedan ansätta den elektriska parker‐
ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektrisk parkeringsbroms
j lyser eller blinkar gult.
Lyser
Den elektriska parkeringsbromsen
fungerar med sämre funktion 3 148.
Blinkar
Den elektriska parkeringsbromsen är i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐ erar fortfarande, men utan ABS-
reglering.
Låsningsfritt bromssystem 3 147.
Uppväxling
R med siffran för en högre växel indi‐
keras eller kommer upp som en hel
sida i förarinformationscentralen när
uppväxling rekommenderas för att
spara bränsle.
EcoFlex körassistent 3 92.

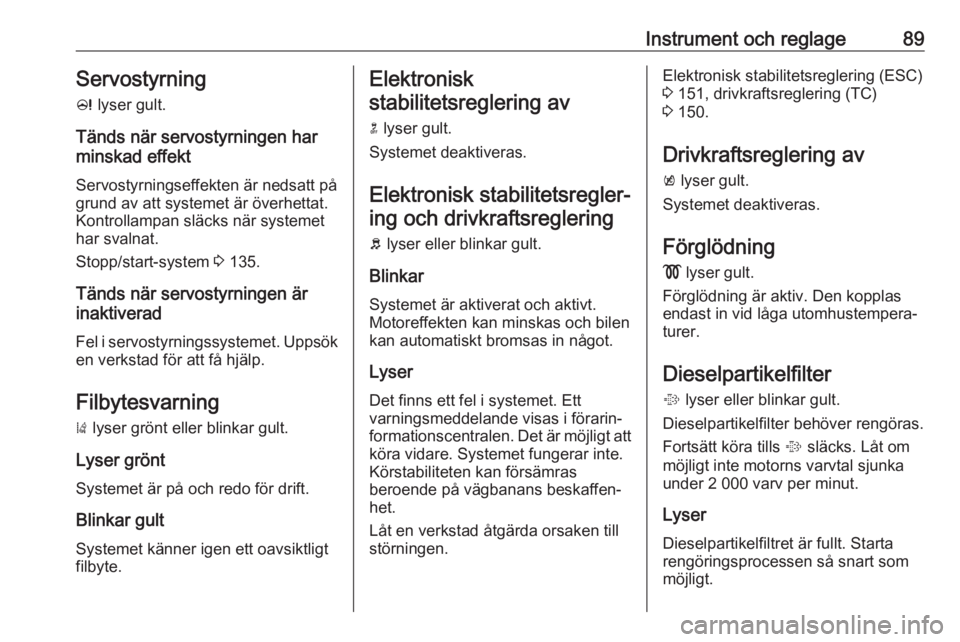

Page 91 of 261
Instrument och reglage89Servostyrning
c lyser gult.
Tänds när servostyrningen har
minskad effekt
Servostyrningseffekten är nedsatt pågrund av att systemet är överhettat. Kontrollampan släcks när systemet
har svalnat.
Stopp/start-system 3 135.
Tänds när servostyrningen är
inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.
Filbytesvarning
) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är på och redo för drift.
Blinkar gult
Systemet känner igen ett oavsiktligt
filbyte.Elektronisk
stabilitetsreglering av
n lyser gult.
Systemet deaktiveras.
Elektronisk stabilitetsregler‐ ing och drivkraftsreglering
b lyser eller blinkar gult.
Blinkar
Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Lyser
Det finns ett fel i systemet. Ett
varningsmeddelande visas i förarin‐
formationscentralen. Det är möjligt att köra vidare. Systemet fungerar inte.
Körstabiliteten kan försämras
beroende på vägbanans beskaffen‐
het.
Låt en verkstad åtgärda orsaken till
störningen.Elektronisk stabilitetsreglering (ESC)
3 151, drivkraftsreglering (TC)
3 150.
Drivkraftsreglering av
k lyser gult.
Systemet deaktiveras.
Förglödning
! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.
Dieselpartikelfilter
% lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.
Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser
Dieselpartikelfiltret är fullt. Starta
rengöringsprocessen så snart som
möjligt.
Page 92 of 261
90Instrument och reglageBlinkarFiltrets maximala påfyllningsnivå har
uppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 139, stopp-
start-system 3 135.
AdBlue
Y blinkar gult.
AdBlue-nivån är låg. Fyll på AdBlue snart för att undvika att motorn hind‐
ras från att starta.
AdBlue 3 140.
Övervakningssystem för däcktryck
w lyser eller blinkar gult.
Lyser
Ringtrycksförlust! Stanna omedelbart och kontrollera ringtrycket.Blinkar
Störning i systemet eller montering av ett hjul utan trycksensor (t.ex. reserv‐
hjul). Efter 60-90 sekunder lyser
kontrollampan kontinuerligt. Uppsök
en verkstad för att få hjälp.
Kontrollsystem för ringtryck 3 207.
Motoroljetryck I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara avbruten. Risk för motorskador
eller blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Försök att komma ut ur trafik‐
strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.9 Varning
När motor är avstängd krävs
betydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du kontak‐ tar en verkstad för att få hjälp 3 187.
Låg bränslenivå
i lyser eller blinkar gult.
Lyser
Bränslenivån i tanken är för låg.
Blinkar Bränsletanken är tom! Tanka omedel‐
bart! Låt aldrig tanken bli tom.

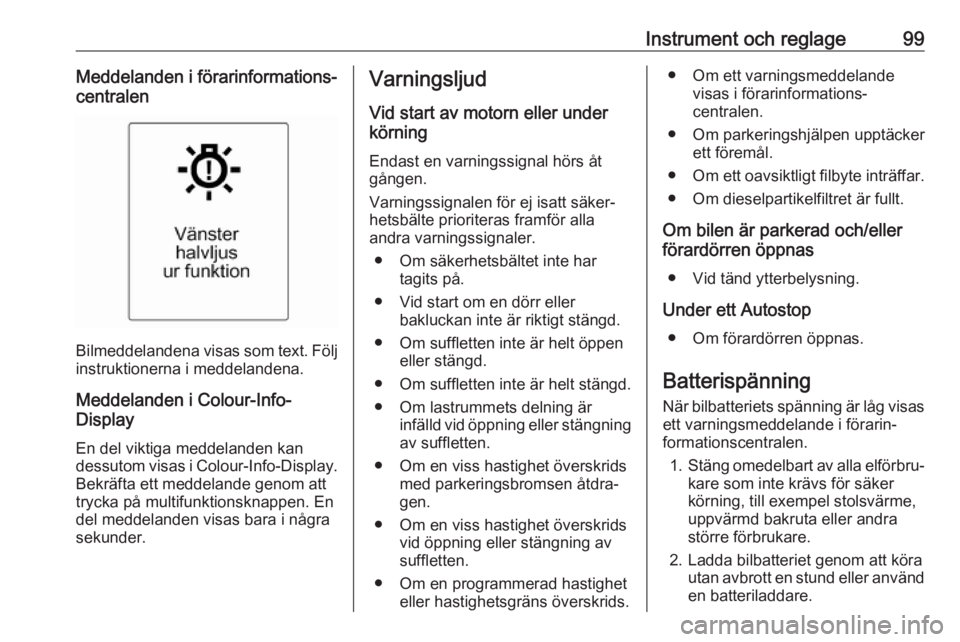

Page 101 of 261
Instrument och reglage99Meddelanden i förarinformations‐
centralen
Bilmeddelandena visas som text. Följ instruktionerna i meddelandena.
Meddelanden i Colour-Info-
Display
En del viktiga meddelanden kan
dessutom visas i Colour-Info-Display. Bekräfta ett meddelande genom att
trycka på multifunktionsknappen. En
del meddelanden visas bara i några
sekunder.
Varningsljud
Vid start av motorn eller under
körning
Endast en varningssignal hörs åtgången.
Varningssignalen för ej isatt säker‐
hetsbälte prioriteras framför alla
andra varningssignaler.
● Om säkerhetsbältet inte har tagits på.
● Vid start om en dörr eller bakluckan inte är riktigt stängd.
● Om suffletten inte är helt öppen eller stängd.
● Om suffletten inte är helt stängd.
● Om lastrummets delning är infälld vid öppning eller stängningav suffletten.
● Om en viss hastighet överskrids med parkeringsbromsen åtdra‐
gen.
● Om en viss hastighet överskrids vid öppning eller stängning av
suffletten.
● Om en programmerad hastighet eller hastighetsgräns överskrids.● Om ett varningsmeddelande visas i förarinformations‐
centralen.
● Om parkeringshjälpen upptäcker ett föremål.
● Om ett oavsiktligt filbyte inträffar.
● Om dieselpartikelfiltret är fullt.
Om bilen är parkerad och/eller
förardörren öppnas
● Vid tänd ytterbelysning.
Under ett Autostop ● Om förardörren öppnas.
Batterispänning
När bilbatteriets spänning är låg visas ett varningsmeddelande i förarin‐
formationscentralen.
1. Stäng omedelbart av alla elförbru‐
kare som inte krävs för säker
körning, till exempel stolsvärme,
uppvärmd bakruta eller andra
större förbrukare.
2. Ladda bilbatteriet genom att köra utan avbrott en stund eller använden batteriladdare.
Page 126 of 261

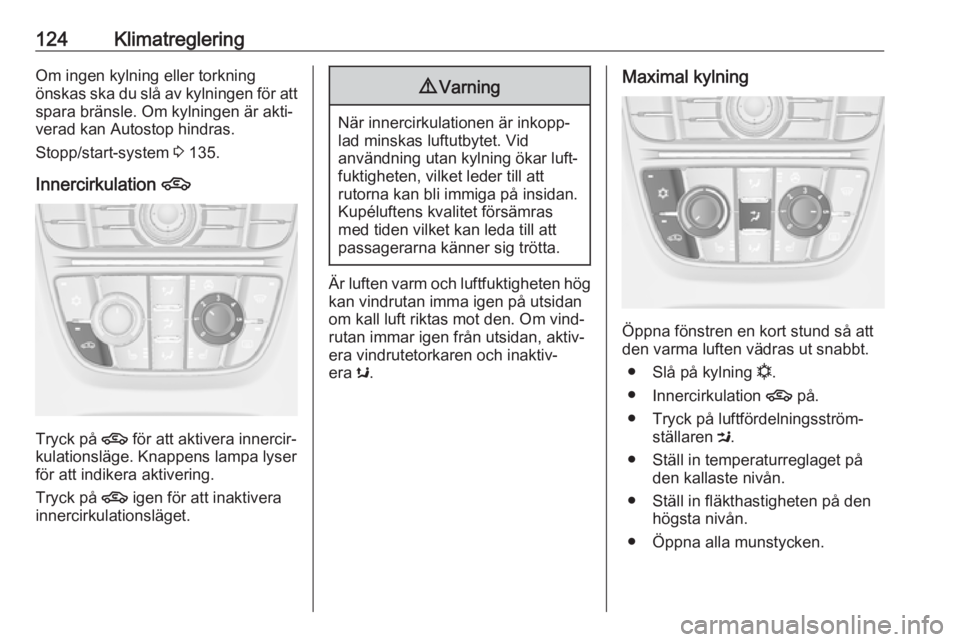

124KlimatregleringOm ingen kylning eller torkning
önskas ska du slå av kylningen för att
spara bränsle. Om kylningen är akti‐
verad kan Autostop hindras.
Stopp/start-system 3 135.
Innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläge. Knappens lampa lyser
för att indikera aktivering.
Tryck på 4 igen för att inaktivera
innercirkulationsläget.
9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid
användning utan kylning ökar luft‐
fuktigheten, vilket leder till att
rutorna kan bli immiga på insidan. Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Är luften varm och luftfuktigheten hög
kan vindrutan imma igen på utsidan
om kall luft riktas mot den. Om vind‐
rutan immar igen från utsidan, aktiv‐
era vindrutetorkaren och inaktiv‐
era s.
Maximal kylning
Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
● Slå på kylning n.
● Innercirkulation 4 på.
● Tryck på luftfördelningsström‐ ställaren M.
● Ställ in temperaturreglaget på den kallaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Öppna alla munstycken.
