OPEL CASCADA 2017.5 Manual de Instrucciones (in Spanish)

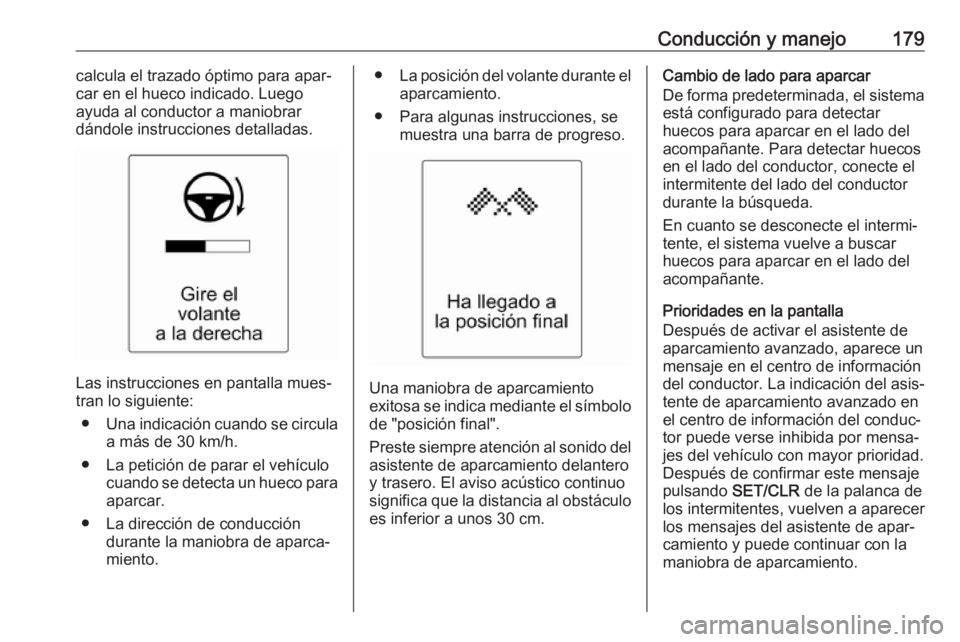

Conducción y manejo179calcula el trazado óptimo para apar‐
car en el hueco indicado. Luego
ayuda al conductor a maniobrar
dándole instrucciones detalladas.
Las instrucciones en pantalla mues‐
tran lo siguiente:
● Una indicación cuando se circula
a más de 30 km/h.
● La petición de parar el vehículo cuando se detecta un hueco paraaparcar.
● La dirección de conducción durante la maniobra de aparca‐
miento.
● La posición del volante durante el
aparcamiento.
● Para algunas instrucciones, se muestra una barra de progreso.
Una maniobra de aparcamiento
exitosa se indica mediante el símbolo
de "posición final".
Preste siempre atención al sonido del asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
significa que la distancia al obstáculo
es inferior a unos 30 cm.
Cambio de lado para aparcar
De forma predeterminada, el sistema está configurado para detectar
huecos para aparcar en el lado del
acompañante. Para detectar huecos
en el lado del conductor, conecte el
intermitente del lado del conductor
durante la búsqueda.
En cuanto se desconecte el intermi‐
tente, el sistema vuelve a buscar
huecos para aparcar en el lado del
acompañante.
Prioridades en la pantalla
Después de activar el asistente de
aparcamiento avanzado, aparece un
mensaje en el centro de información
del conductor. La indicación del asis‐
tente de aparcamiento avanzado en
el centro de información del conduc‐
tor puede verse inhibida por mensa‐
jes del vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando SET/CLR de la palanca de
los intermitentes, vuelven a aparecer los mensajes del asistente de apar‐
camiento y puede continuar con la maniobra de aparcamiento.

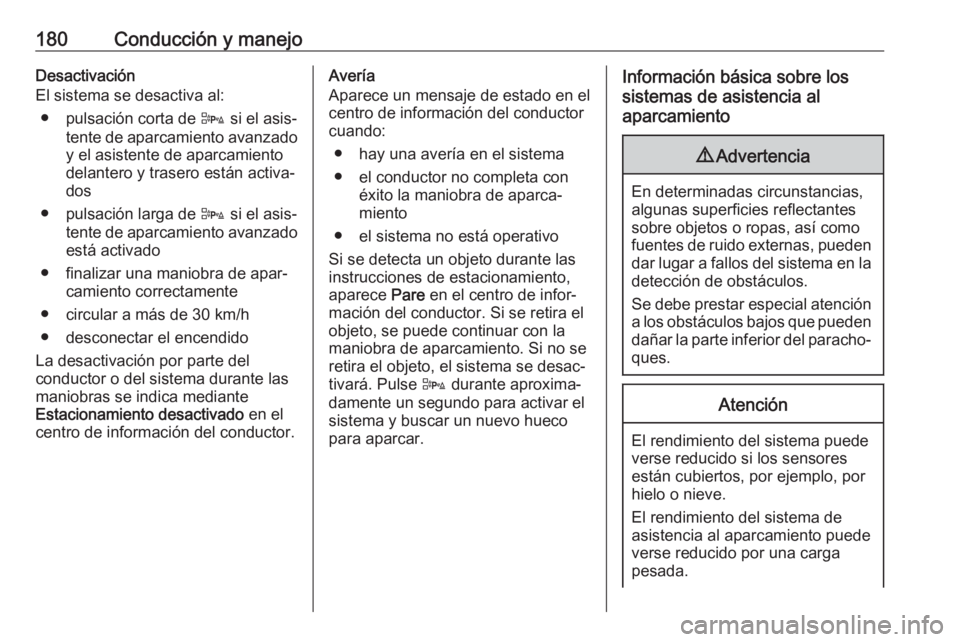

180Conducción y manejoDesactivación
El sistema se desactiva al:
● pulsación corta de D si el asis‐
tente de aparcamiento avanzado y el asistente de aparcamiento
delantero y trasero están activa‐
dos
● pulsación larga de D si el asis‐
tente de aparcamiento avanzado está activado
● finalizar una maniobra de apar‐ camiento correctamente
● circular a más de 30 km/h
● desconectar el encendido
La desactivación por parte del
conductor o del sistema durante las
maniobras se indica mediante
Estacionamiento desactivado en el
centro de información del conductor.Avería
Aparece un mensaje de estado en el
centro de información del conductor
cuando:
● hay una avería en el sistema
● el conductor no completa con éxito la maniobra de aparca‐
miento
● el sistema no está operativo
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la
maniobra de aparcamiento. Si no se
retira el objeto, el sistema se desac‐
tivará. Pulse D durante aproxima‐
damente un segundo para activar el
sistema y buscar un nuevo hueco
para aparcar.Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.

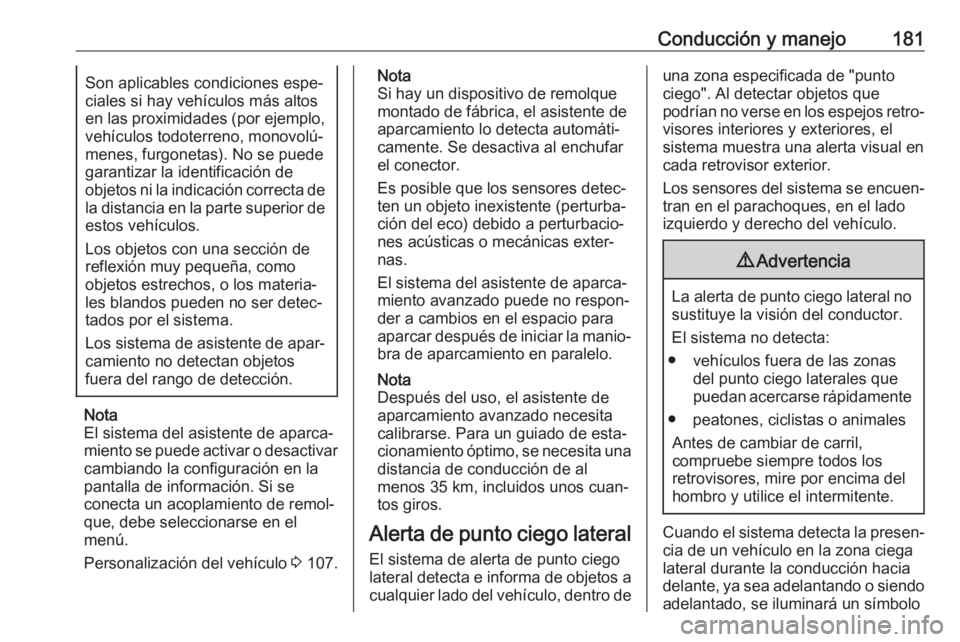

Conducción y manejo181Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo,
vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐ les blandos pueden no ser detec‐tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
El sistema del asistente de aparca‐
miento se puede activar o desactivar cambiando la configuración en la
pantalla de información. Si se
conecta un acoplamiento de remol‐
que, debe seleccionarse en el
menú.
Personalización del vehículo 3 107.
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Después del uso, el asistente de
aparcamiento avanzado necesita
calibrarse. Para un guiado de esta‐
cionamiento óptimo, se necesita una
distancia de conducción de al
menos 35 km, incluidos unos cuan‐
tos giros.
Alerta de punto ciego lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a cualquier lado del vehículo, dentro deuna zona especificada de "punto
ciego". Al detectar objetos que
podrían no verse en los espejos retro‐ visores interiores y exteriores, el
sistema muestra una alerta visual en
cada retrovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado
izquierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril,
compruebe siempre todos los
retrovisores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo
adelantado, se iluminará un símbolo

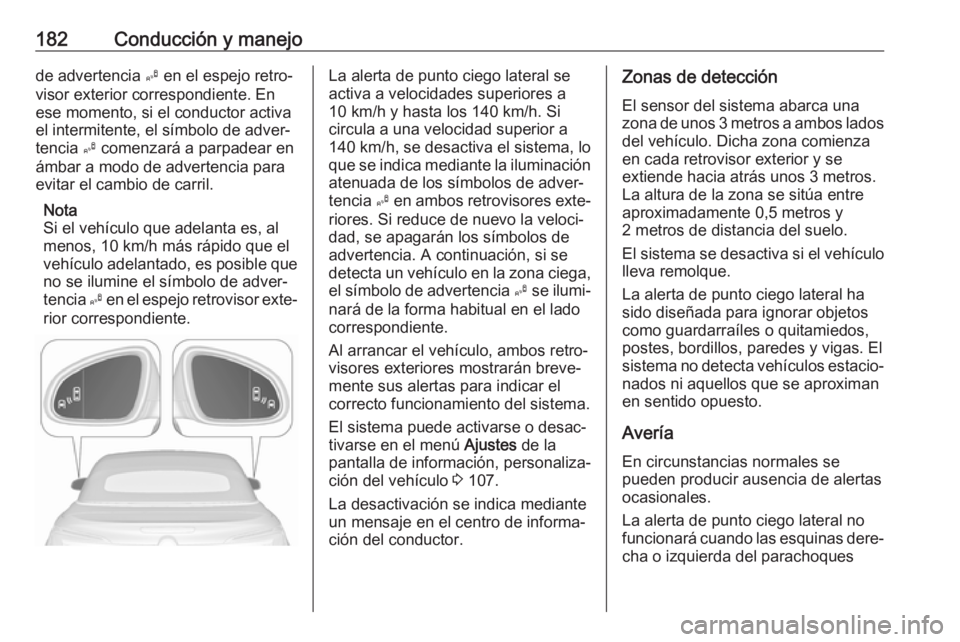

182Conducción y manejode advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.
Nota
Si el vehículo que adelanta es, al
menos, 10 km/h más rápido que el
vehículo adelantado, es posible que no se ilumine el símbolo de adver‐
tencia B en el espejo retrovisor exte‐
rior correspondiente.La alerta de punto ciego lateral se
activa a velocidades superiores a
10 km/h y hasta los 140 km/h. Si
circula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de
advertencia. A continuación, si se
detecta un vehículo en la zona ciega, el símbolo de advertencia B se ilumi‐
nará de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el
correcto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la
pantalla de información, personaliza‐
ción del vehículo 3 107.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.Zonas de detección
El sensor del sistema abarca una
zona de unos 3 metros a ambos lados del vehículo. Dicha zona comienza
en cada retrovisor exterior y se
extiende hacia atrás unos 3 metros.
La altura de la zona se sitúa entre
aproximadamente 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo
lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El sistema no detecta vehículos estacio‐ nados ni aquellos que se aproximan
en sentido opuesto.
Avería
En circunstancias normales se
pueden producir ausencia de alertas
ocasionales.
La alerta de punto ciego lateral no
funcionará cuando las esquinas dere‐ cha o izquierda del parachoques

Conducción y manejo183trasero estén cubiertas de barro,
suciedad, nieve, hielo o aguanieve. Instrucciones de limpieza 3 245.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐
nes temporales, se mostrará un
mensaje en el centro de información
del conductor. Solicite asistencia en
un taller en caso de avería perma‐
nente.
Cámara retrovisora La cámara retrovisora ayuda al
conductor durante la marcha atrás
mostrando una vista de la zona que
hay detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se
encuentran fuera del campo de
visión de la cámara y de los senso‐
res del asistente de aparcamiento
avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada entre las
luces de la matrícula y ofrece un
ángulo de visión de 130°.
El área mostrada por la cámara es
limitada. La distancia de la imagen
que aparece en pantalla difiere de la
distancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
1 metro, proyectadas sobre la imagen para definir la distancia a los objetos
mostrados.

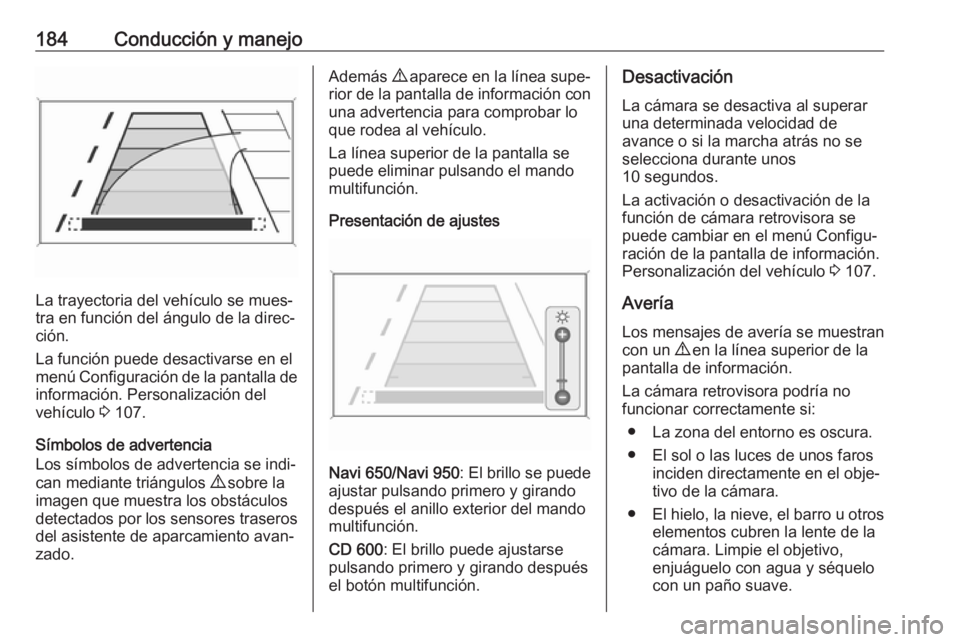

184Conducción y manejo
La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
La función puede desactivarse en el
menú Configuración de la pantalla de información. Personalización del
vehículo 3 107.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con
una advertencia para comprobar lo
que rodea al vehículo.
La línea superior de la pantalla se
puede eliminar pulsando el mando multifunción.
Presentación de ajustes
Navi 650/Navi 950 : El brillo se puede
ajustar pulsando primero y girando
después el anillo exterior del mando
multifunción.
CD 600 : El brillo puede ajustarse
pulsando primero y girando después
el botón multifunción.
Desactivación
La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se selecciona durante unos
10 segundos.
La activación o desactivación de la
función de cámara retrovisora se
puede cambiar en el menú Configu‐
ración de la pantalla de información.
Personalización del vehículo 3 107.
Avería Los mensajes de avería se muestran con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no
funcionar correctamente si:
● La zona del entorno es oscura.
● El sol o las luces de unos faros inciden directamente en el obje‐
tivo de la cámara.
● El hielo, la nieve, el barro u otros
elementos cubren la lente de la
cámara. Limpie el objetivo,
enjuáguelo con agua y séquelo
con un paño suave.

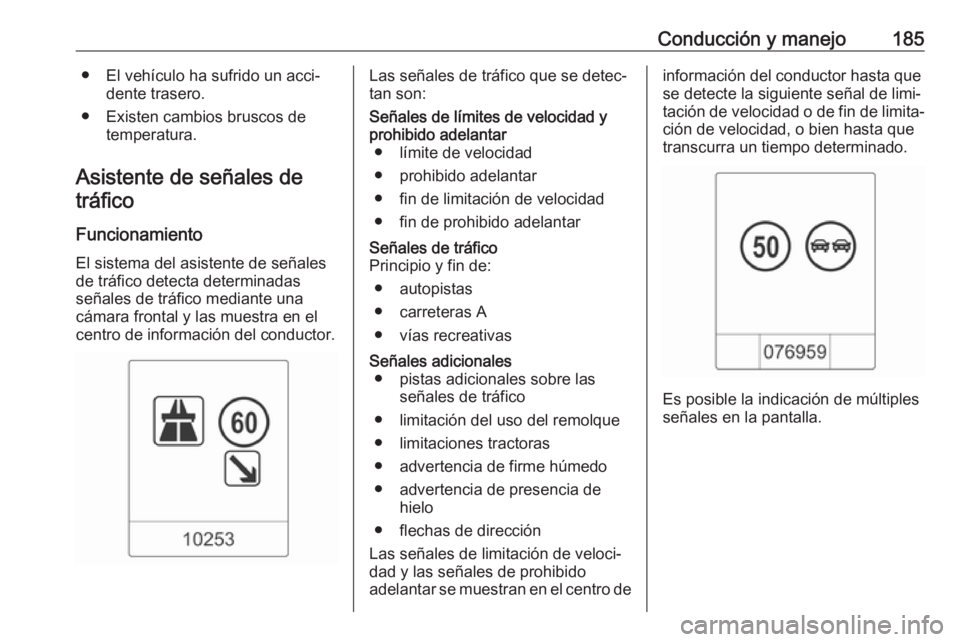

Conducción y manejo185● El vehículo ha sufrido un acci‐dente trasero.
● Existen cambios bruscos de temperatura.
Asistente de señales de tráfico
Funcionamiento
El sistema del asistente de señales
de tráfico detecta determinadas
señales de tráfico mediante una
cámara frontal y las muestra en el
centro de información del conductor.Las señales de tráfico que se detec‐
tan son:Señales de límites de velocidad y
prohibido adelantar ● límite de velocidad
● prohibido adelantar
● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
● autopistas
● carreteras A
● vías recreativasSeñales adicionales ● pistas adicionales sobre las señales de tráfico
● limitación del uso del remolque
● limitaciones tractoras
● advertencia de firme húmedo ● advertencia de presencia de hielo
● flechas de dirección
Las señales de limitación de veloci‐
dad y las señales de prohibido
adelantar se muestran en el centro deinformación del conductor hasta que
se detecte la siguiente señal de limi‐
tación de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.
Es posible la indicación de múltiples
señales en la pantalla.

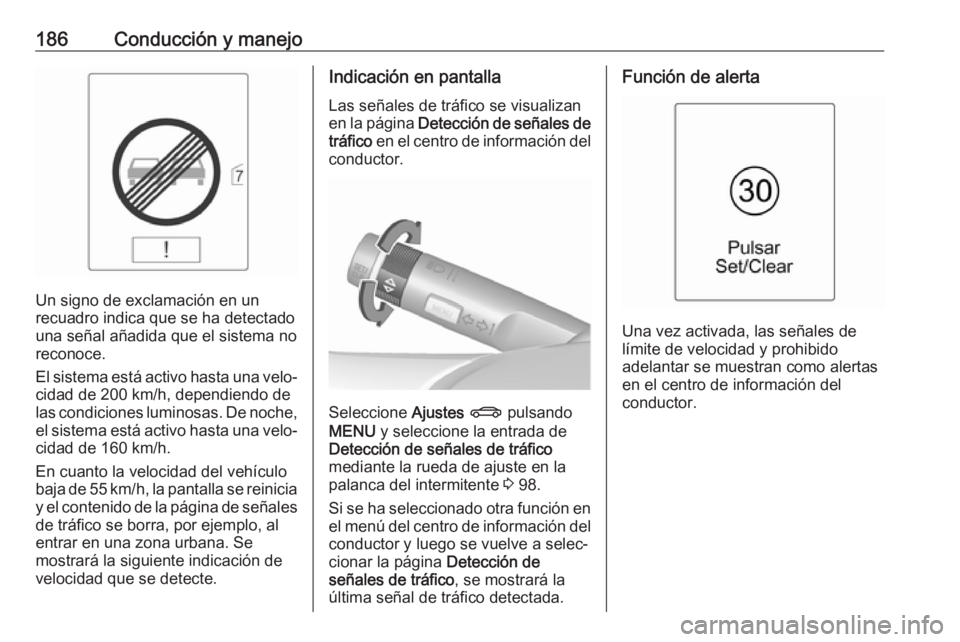

186Conducción y manejo
Un signo de exclamación en un
recuadro indica que se ha detectado
una señal añadida que el sistema no
reconoce.
El sistema está activo hasta una velo‐
cidad de 200 km/h, dependiendo de
las condiciones luminosas. De noche, el sistema está activo hasta una velo‐
cidad de 160 km/h.
En cuanto la velocidad del vehículo
baja de 55 km/h, la pantalla se reinicia
y el contenido de la página de señales de tráfico se borra, por ejemplo, al
entrar en una zona urbana. Se
mostrará la siguiente indicación de
velocidad que se detecte.
Indicación en pantalla
Las señales de tráfico se visualizan
en la página Detección de señales de
tráfico en el centro de información del
conductor.
Seleccione Ajustes X pulsando
MENU y seleccione la entrada de
Detección de señales de tráfico
mediante la rueda de ajuste en la
palanca del intermitente 3 98.
Si se ha seleccionado otra función en
el menú del centro de información del conductor y luego se vuelve a selec‐
cionar la página Detección de
señales de tráfico , se mostrará la
última señal de tráfico detectada.
Función de alerta
Una vez activada, las señales de
límite de velocidad y prohibido
adelantar se muestran como alertas en el centro de información del
conductor.

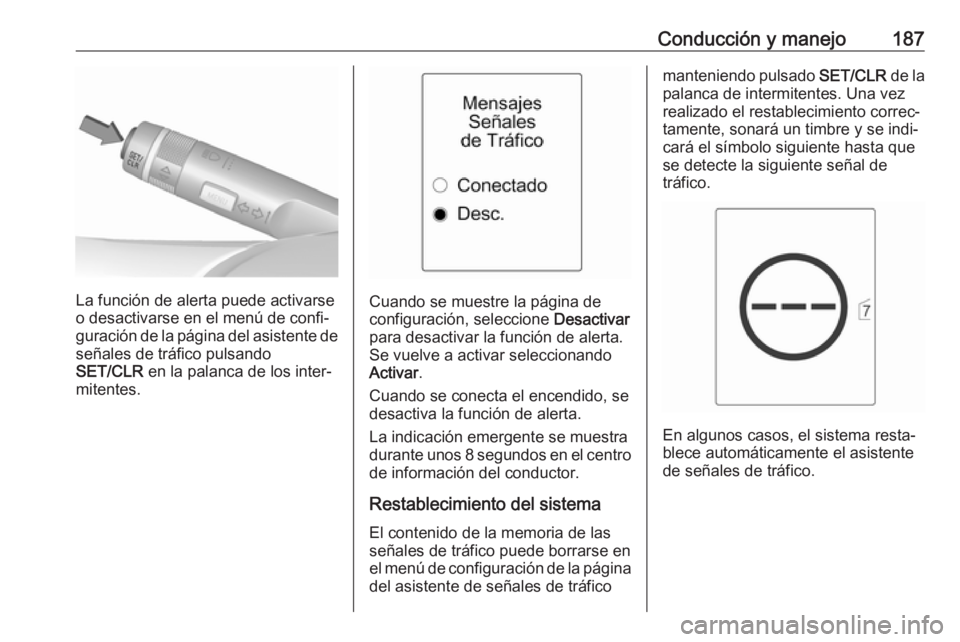

Conducción y manejo187
La función de alerta puede activarse
o desactivarse en el menú de confi‐ guración de la página del asistente de señales de tráfico pulsando
SET/CLR en la palanca de los inter‐
mitentes.Cuando se muestre la página de
configuración, seleccione Desactivar
para desactivar la función de alerta. Se vuelve a activar seleccionando
Activar .
Cuando se conecta el encendido, se
desactiva la función de alerta.
La indicación emergente se muestra
durante unos 8 segundos en el centro
de información del conductor.
Restablecimiento del sistema
El contenido de la memoria de las
señales de tráfico puede borrarse en
el menú de configuración de la página del asistente de señales de tráfico
manteniendo pulsado SET/CLR de la
palanca de intermitentes. Una vez
realizado el restablecimiento correc‐
tamente, sonará un timbre y se indi‐
cará el símbolo siguiente hasta que se detecte la siguiente señal de
tráfico.
En algunos casos, el sistema resta‐
blece automáticamente el asistente
de señales de tráfico.

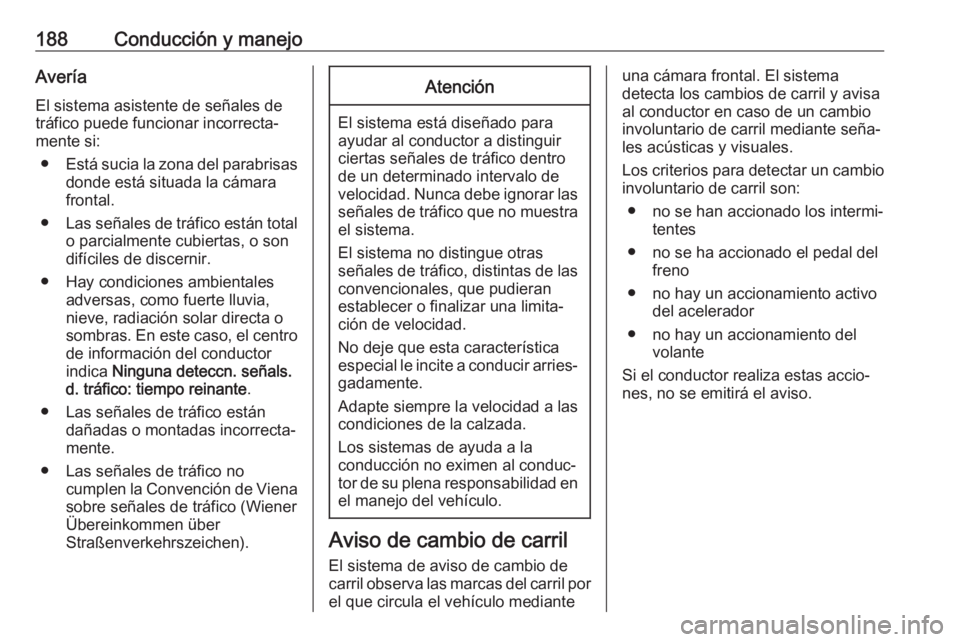

188Conducción y manejoAveríaEl sistema asistente de señales de
tráfico puede funcionar incorrecta‐
mente si:
● Está sucia la zona del parabrisas
donde está situada la cámara
frontal.
● Las señales de tráfico están total
o parcialmente cubiertas, o son
difíciles de discernir.
● Hay condiciones ambientales adversas, como fuerte lluvia,
nieve, radiación solar directa o
sombras. En este caso, el centro
de información del conductor
indica Ninguna deteccn. señals.
d. tráfico: tiempo reinante .
● Las señales de tráfico están dañadas o montadas incorrecta‐
mente.
● Las señales de tráfico no cumplen la Convención de Vienasobre señales de tráfico (Wiener
Übereinkommen über
Straßenverkehrszeichen).Atención
El sistema está diseñado para
ayudar al conductor a distinguir
ciertas señales de tráfico dentro de un determinado intervalo de
velocidad. Nunca debe ignorar las señales de tráfico que no muestra
el sistema.
El sistema no distingue otras
señales de tráfico, distintas de las convencionales, que pudieran
establecer o finalizar una limita‐ ción de velocidad.
No deje que esta característica
especial le incite a conducir arries‐
gadamente.
Adapte siempre la velocidad a las
condiciones de la calzada.
Los sistemas de ayuda a la
conducción no eximen al conduc‐
tor de su plena responsabilidad en
el manejo del vehículo.
Aviso de cambio de carril
El sistema de aviso de cambio de
carril observa las marcas del carril por
el que circula el vehículo mediante
una cámara frontal. El sistema
detecta los cambios de carril y avisa
al conductor en caso de un cambio
involuntario de carril mediante seña‐
les acústicas y visuales.
Los criterios para detectar un cambio involuntario de carril son:
● no se han accionado los intermi‐ tentes
● no se ha accionado el pedal del freno
● no hay un accionamiento activo del acelerador
● no hay un accionamiento del volante
Si el conductor realiza estas accio‐
nes, no se emitirá el aviso.
