OPEL CASCADA 2017.5 Manuale di uso e manutenzione (in Italian)

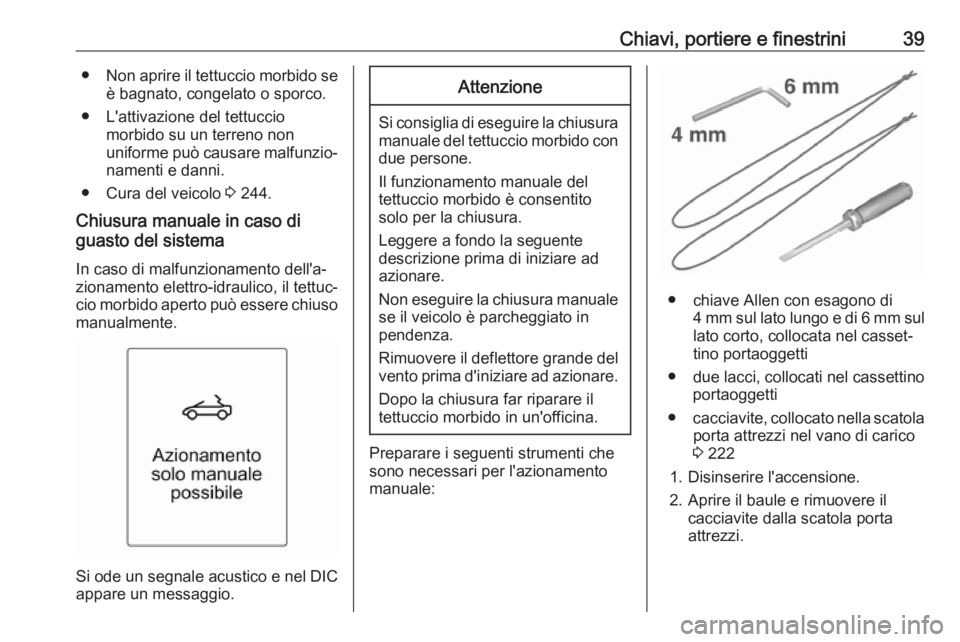

Chiavi, portiere e finestrini39●Non aprire il tettuccio morbido se
è bagnato, congelato o sporco.
● L'attivazione del tettuccio morbido su un terreno non
uniforme può causare malfunzio‐ namenti e danni.
● Cura del veicolo 3 244.
Chiusura manuale in caso di
guasto del sistema
In caso di malfunzionamento dell'a‐
zionamento elettro-idraulico, il tettuc‐
cio morbido aperto può essere chiuso
manualmente.
Si ode un segnale acustico e nel DIC
appare un messaggio.
Attenzione
Si consiglia di eseguire la chiusura manuale del tettuccio morbido condue persone.
Il funzionamento manuale del
tettuccio morbido è consentito
solo per la chiusura.
Leggere a fondo la seguente
descrizione prima di iniziare ad
azionare.
Non eseguire la chiusura manuale se il veicolo è parcheggiato in
pendenza.
Rimuovere il deflettore grande del
vento prima d'iniziare ad azionare.
Dopo la chiusura far riparare il
tettuccio morbido in un'officina.
Preparare i seguenti strumenti che
sono necessari per l'azionamento
manuale:
● chiave Allen con esagono di 4 mm sul lato lungo e di 6 mm sullato corto, collocata nel casset‐
tino portaoggetti
● due lacci, collocati nel cassettino
portaoggetti
● cacciavite, collocato nella scatola
porta attrezzi nel vano di carico
3 222
1. Disinserire l'accensione.
2. Aprire il baule e rimuovere il cacciavite dalla scatola porta
attrezzi.

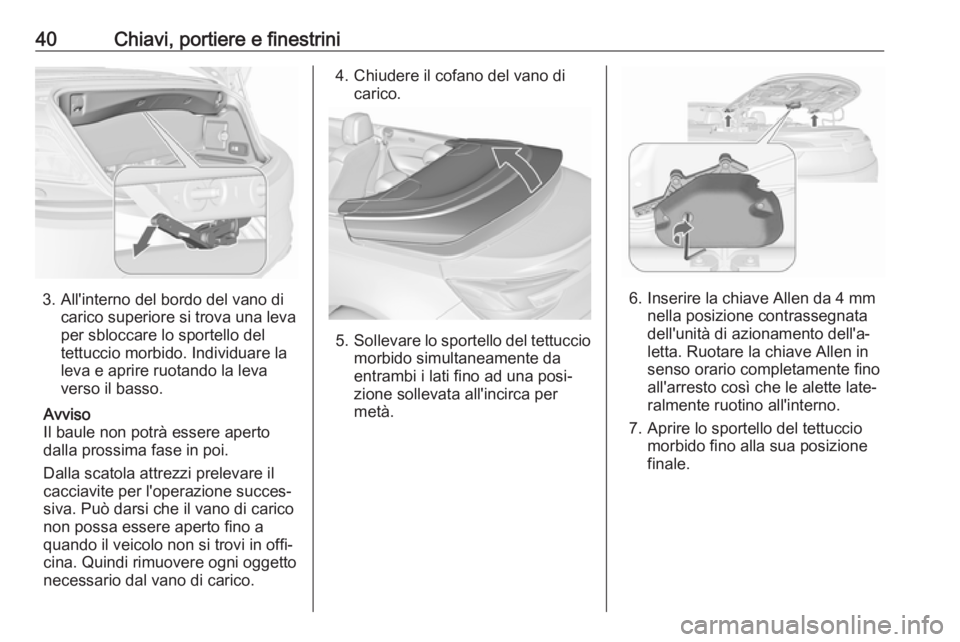

40Chiavi, portiere e finestrini
3. All'interno del bordo del vano dicarico superiore si trova una leva
per sbloccare lo sportello del
tettuccio morbido. Individuare la
leva e aprire ruotando la leva
verso il basso.
Avviso
Il baule non potrà essere aperto
dalla prossima fase in poi.
Dalla scatola attrezzi prelevare il
cacciavite per l'operazione succes‐ siva. Può darsi che il vano di carico
non possa essere aperto fino a quando il veicolo non si trovi in offi‐
cina. Quindi rimuovere ogni oggetto
necessario dal vano di carico.
4. Chiudere il cofano del vano di carico.
5.Sollevare lo sportello del tettuccio
morbido simultaneamente da
entrambi i lati fino ad una posi‐
zione sollevata all'incirca per
metà.
6. Inserire la chiave Allen da 4 mm nella posizione contrassegnata
dell'unità di azionamento dell'a‐
letta. Ruotare la chiave Allen in
senso orario completamente fino
all'arresto così che le alette late‐
ralmente ruotino all'interno.
7. Aprire lo sportello del tettuccio morbido fino alla sua posizione
finale.

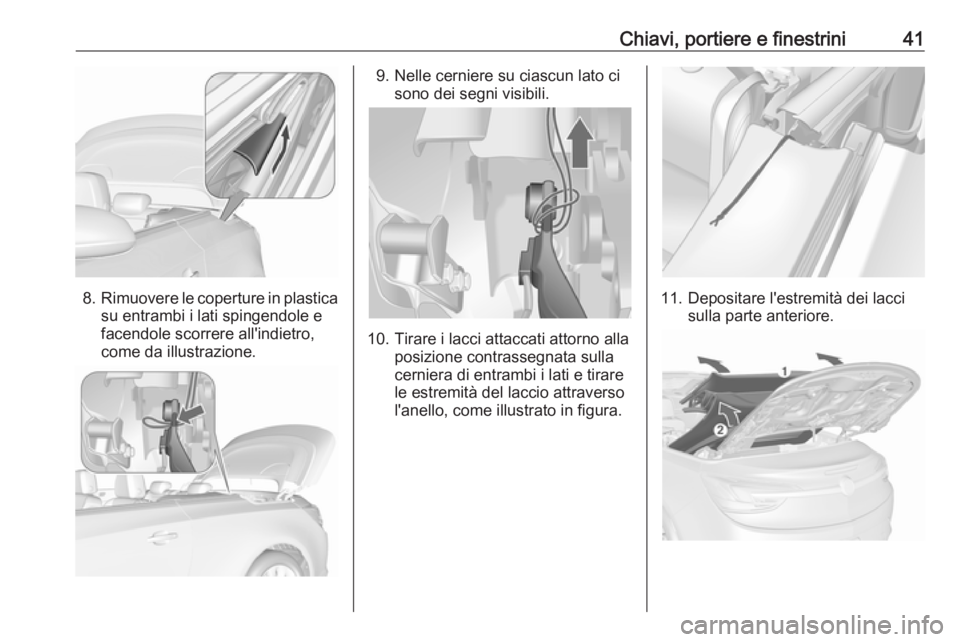

Chiavi, portiere e finestrini41
8.Rimuovere le coperture in plastica
su entrambi i lati spingendole e
facendole scorrere all'indietro,
come da illustrazione.
9. Nelle cerniere su ciascun lato ci sono dei segni visibili.
10. Tirare i lacci attaccati attorno alla posizione contrassegnata sulla
cerniera di entrambi i lati e tirare
le estremità del laccio attraverso
l'anello, come illustrato in figura.
11. Depositare l'estremità dei lacci sulla parte anteriore.

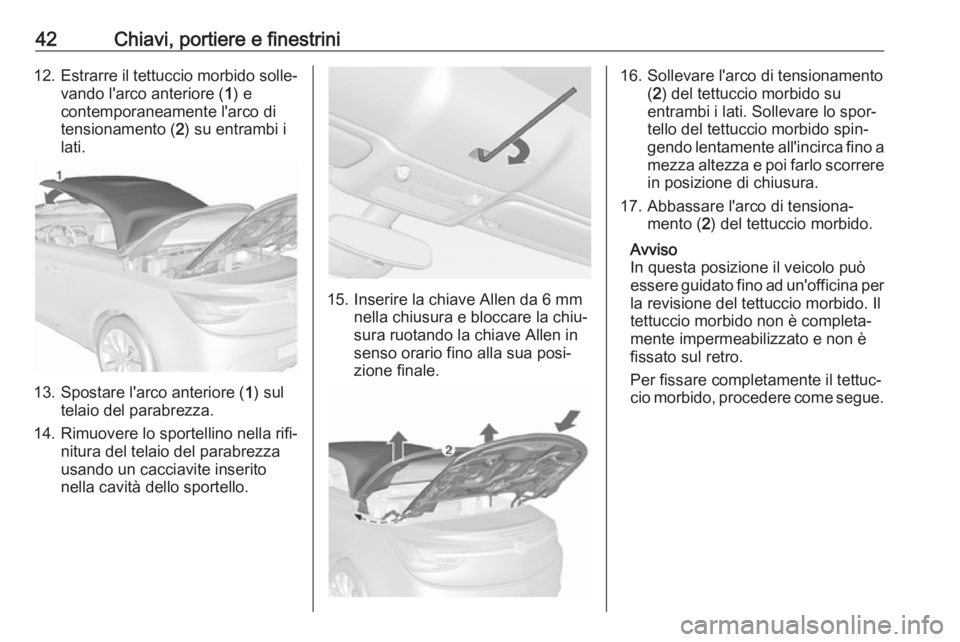

42Chiavi, portiere e finestrini12.Estrarre il tettuccio morbido solle‐
vando l'arco anteriore ( 1) e
contemporaneamente l'arco di
tensionamento ( 2) su entrambi i
lati.
13. Spostare l'arco anteriore ( 1) sul
telaio del parabrezza.
14. Rimuovere lo sportellino nella rifi‐ nitura del telaio del parabrezza
usando un cacciavite inserito
nella cavità dello sportello.
15. Inserire la chiave Allen da 6 mm nella chiusura e bloccare la chiu‐
sura ruotando la chiave Allen in
senso orario fino alla sua posi‐
zione finale.
16. Sollevare l'arco di tensionamento (2 ) del tettuccio morbido su
entrambi i lati. Sollevare lo spor‐
tello del tettuccio morbido spin‐
gendo lentamente all'incirca fino a
mezza altezza e poi farlo scorrere
in posizione di chiusura.
17. Abbassare l'arco di tensiona‐ mento ( 2) del tettuccio morbido.
Avviso
In questa posizione il veicolo può
essere guidato fino ad un'officina per la revisione del tettuccio morbido. Il
tettuccio morbido non è completa‐
mente impermeabilizzato e non è
fissato sul retro.
Per fissare completamente il tettuc‐ cio morbido, procedere come segue.

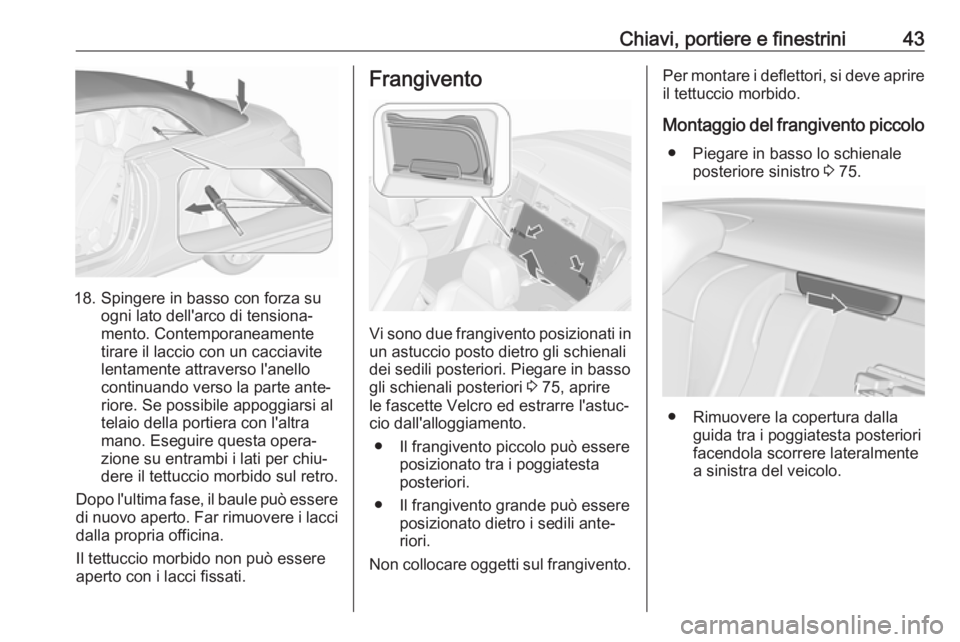

Chiavi, portiere e finestrini43
18. Spingere in basso con forza suogni lato dell'arco di tensiona‐
mento. Contemporaneamente
tirare il laccio con un cacciavite
lentamente attraverso l'anello
continuando verso la parte ante‐
riore. Se possibile appoggiarsi al
telaio della portiera con l'altra
mano. Eseguire questa opera‐
zione su entrambi i lati per chiu‐
dere il tettuccio morbido sul retro.
Dopo l'ultima fase, il baule può essere
di nuovo aperto. Far rimuovere i lacci dalla propria officina.
Il tettuccio morbido non può essere
aperto con i lacci fissati.
Frangivento
Vi sono due frangivento posizionati in
un astuccio posto dietro gli schienali
dei sedili posteriori. Piegare in basso
gli schienali posteriori 3 75, aprire
le fascette Velcro ed estrarre l'astuc‐
cio dall'alloggiamento.
● Il frangivento piccolo può essere posizionato tra i poggiatesta
posteriori.
● Il frangivento grande può essere posizionato dietro i sedili ante‐
riori.
Non collocare oggetti sul frangivento.
Per montare i deflettori, si deve aprire
il tettuccio morbido.
Montaggio del frangivento piccolo ● Piegare in basso lo schienale posteriore sinistro 3 75.
● Rimuovere la copertura dalla
guida tra i poggiatesta posteriori
facendola scorrere lateralmente
a sinistra del veicolo.

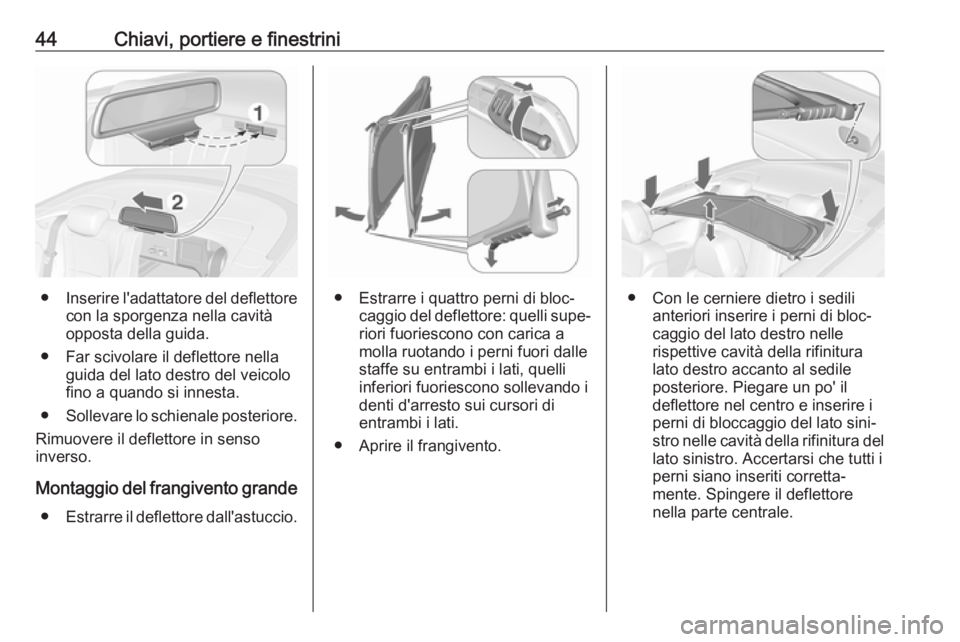

44Chiavi, portiere e finestrini
●Inserire l'adattatore del deflettore
con la sporgenza nella cavità
opposta della guida.
● Far scivolare il deflettore nella guida del lato destro del veicolo
fino a quando si innesta.
● Sollevare lo schienale posteriore.
Rimuovere il deflettore in senso
inverso.
Montaggio del frangivento grande ● Estrarre il deflettore dall'astuccio.● Estrarre i quattro perni di bloc‐
caggio del deflettore: quelli supe‐
riori fuoriescono con carica a
molla ruotando i perni fuori dalle
staffe su entrambi i lati, quelli
inferiori fuoriescono sollevando i
denti d'arresto sui cursori di
entrambi i lati.
● Aprire il frangivento.● Con le cerniere dietro i sedili anteriori inserire i perni di bloc‐
caggio del lato destro nelle
rispettive cavità della rifinitura
lato destro accanto al sedile
posteriore. Piegare un po' il
deflettore nel centro e inserire i
perni di bloccaggio del lato sini‐
stro nelle cavità della rifinitura del
lato sinistro. Accertarsi che tutti i
perni siano inseriti corretta‐
mente. Spingere il deflettore
nella parte centrale.

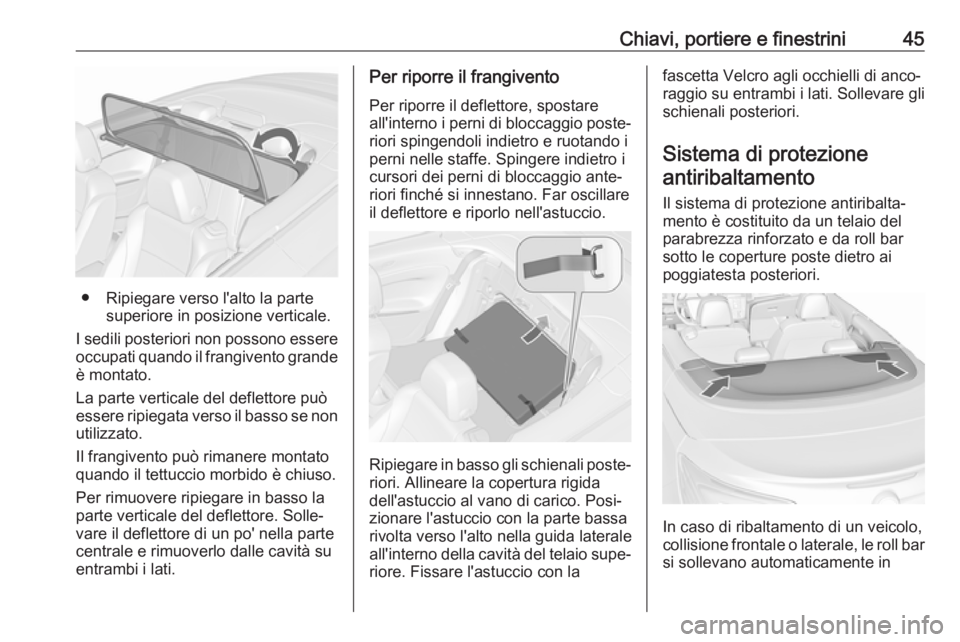

Chiavi, portiere e finestrini45
● Ripiegare verso l'alto la partesuperiore in posizione verticale.
I sedili posteriori non possono essere
occupati quando il frangivento grande è montato.
La parte verticale del deflettore può
essere ripiegata verso il basso se non
utilizzato.
Il frangivento può rimanere montato
quando il tettuccio morbido è chiuso.
Per rimuovere ripiegare in basso la
parte verticale del deflettore. Solle‐
vare il deflettore di un po' nella parte
centrale e rimuoverlo dalle cavità su
entrambi i lati.
Per riporre il frangivento
Per riporre il deflettore, spostare
all'interno i perni di bloccaggio poste‐ riori spingendoli indietro e ruotando i
perni nelle staffe. Spingere indietro i
cursori dei perni di bloccaggio ante‐
riori finché si innestano. Far oscillare
il deflettore e riporlo nell'astuccio.
Ripiegare in basso gli schienali poste‐
riori. Allineare la copertura rigida dell'astuccio al vano di carico. Posi‐
zionare l'astuccio con la parte bassa
rivolta verso l'alto nella guida laterale
all'interno della cavità del telaio supe‐ riore. Fissare l'astuccio con la
fascetta Velcro agli occhielli di anco‐
raggio su entrambi i lati. Sollevare gli
schienali posteriori.
Sistema di protezioneantiribaltamento
Il sistema di protezione antiribalta‐
mento è costituito da un telaio del
parabrezza rinforzato e da roll bar
sotto le coperture poste dietro ai
poggiatesta posteriori.
In caso di ribaltamento di un veicolo,
collisione frontale o laterale, le roll bar si sollevano automaticamente in

46Chiavi, portiere e finestrinialcuni millisecondi. Si azionano
contemporaneamente agli airbag
frontali e laterali.
Avviso
Non posizionare oggetti sulle coper‐ ture delle roll bar dietro ai poggiate‐
sta.
La spia dell'airbag v si accende se le
roll bar sono entrate in funzione.
Il sistema si aziona sia con il tetto
morbido aperto che chiuso.
Il tettuccio morbido non deve essere
azionato se le roll bar sono entrate in
funzione. Verrà emesso un segnale acustico continuo e nel Driver Infor‐
mation Centre verrà visualizzato un
messaggio qualora l'interruttore
venga azionato.

Sedili, sistemi di sicurezza47Sedili, sistemi di
sicurezzaPoggiatesta .................................. 47
Poggiatesta attivi .......................49
Sedili anteriori .............................. 49
Posizione dei sedili ....................49
Regolazione manuale dei sedili ......................................... 50
Ripiegamento del sedile ............52
Regolazione dei sedili elettrici ...54
Bracciolo .................................... 56
Riscaldamento ........................... 56
Ventilazione ............................... 56
Cinture di sicurezza .....................57
Cintura di sicurezza a tre punti di
ancoraggio ................................ 59
Sistema airbag ............................. 60
Sistema airbag frontale .............63
Sistema airbag laterale ..............64
Disattivazione degli airbag ........65
Sistemi di sicurezza per bambini .66
Posizioni di montaggio dei sistemi di sicurezza per
bambini ..................................... 68Sistemi di sicurezza ISOFIX per
bambini ..................................... 71
Sistemi di sicurezza Top Tether per bambini ............................... 71Poggiatesta
Posizione9 Avvertenza
I poggiatesta devono essere
sempre posizionati in maniera
corretta.
Il bordo superiore del poggiatesta
dovrebbe trovarsi all'altezza della
parte superiore della testa. Se questo non è possibile, nel caso di persone
molto alte, regolare il poggiatesta alla

48Sedili, sistemi di sicurezzaposizione più alta e per persone di
bassa statura utilizzare la posizione
più bassa possibile.
Regolazione
Poggiatesta dei sedili anteriori
Regolazione altezza
Premere il pulsante di sblocco, rego‐
lare l'altezza, bloccare in posizione.
Regolazione orizzontale
Tirare lentamente il cuscino del
poggiatesta in avanti. Si innesta in
diverse posizioni.
Per riportarlo alla posizione più arre‐
trata, portarlo tutto in avanti e rila‐ sciarlo.
Poggiatesta dei sedili posteriori
Regolazione altezza
Tirare il poggiatesta verso l'alto fino al suo innesto. Per spostarlo in avanti,
premere il fermo per sbloccare e spin‐ gere il poggiatesta verso il basso.
Smontaggio del poggiatesta
posteriore
Per es. durante l'uso di un sistema di
sicurezza per bambini 3 66.
