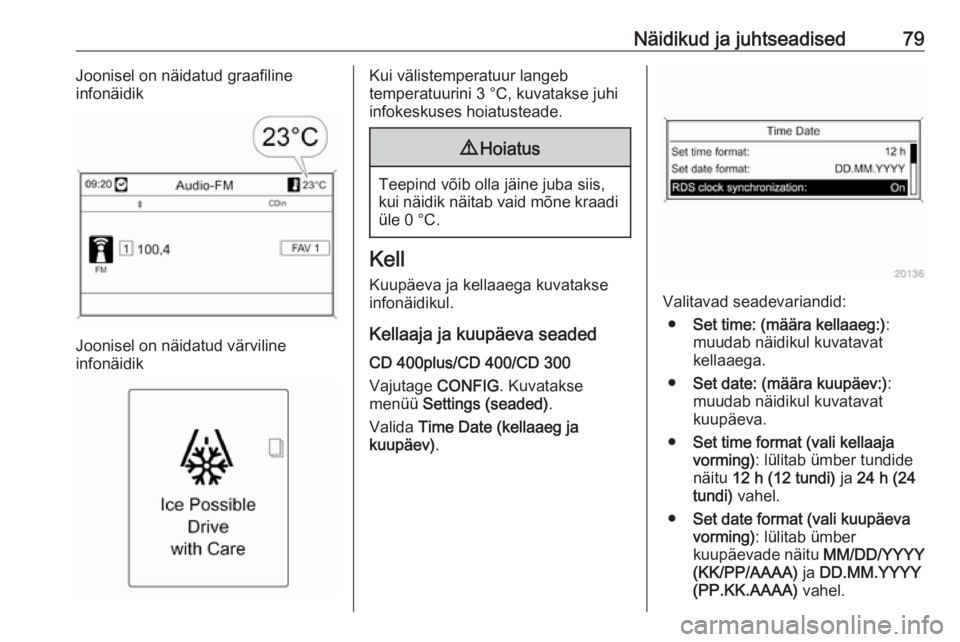

Näidikud ja juhtseadised79Joonisel on näidatud graafiline
infonäidik
Joonisel on näidatud värviline
infonäidik
Kui välistemperatuur langeb
temperatuurini 3 °C, kuvatakse juhi
infokeskuses hoiatusteade.9 Hoiatus
Teepind võib olla jäine juba siis,
kui näidik näitab vaid mõne kraadi üle 0 °C.
Kell
Kuupäeva ja kellaaega kuvatakse
infonäidikul.
Kellaaja ja kuupäeva seaded CD 400plus/CD 400/CD 300
Vajutage CONFIG. Kuvatakse
menüü Settings (seaded) .
Valida Time Date (kellaaeg ja
kuupäev) .
Valitavad seadevariandid:
● Set time: (määra kellaaeg:) :
muudab näidikul kuvatavat
kellaaega.
● Set date: (määra kuupäev:) :
muudab näidikul kuvatavat
kuupäeva.
● Set time format (vali kellaaja
vorming) : lülitab ümber tundide
näitu 12 h (12 tundi) ja 24 h (24
tundi) vahel.
● Set date format (vali kuupäeva
vorming) : lülitab ümber
kuupäevade näitu MM/DD/YYYY
(KK/PP/AAAA) ja DD.MM.YYYY
(PP.KK.AAAA) vahel.

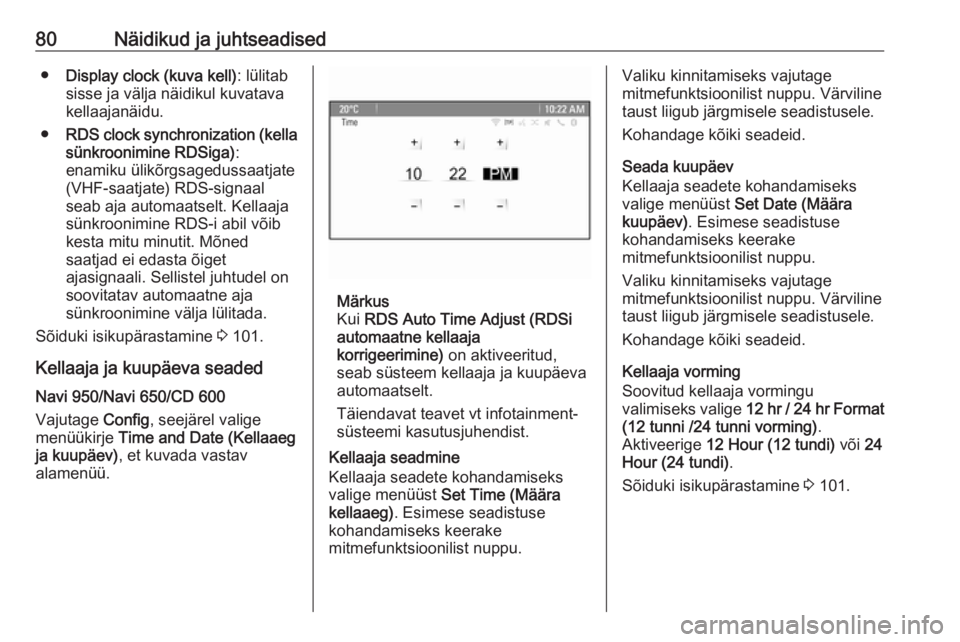

80Näidikud ja juhtseadised●Display clock (kuva kell) : lülitab
sisse ja välja näidikul kuvatava kellaajanäidu.
● RDS clock synchronization (kella
sünkroonimine RDSiga) :
enamiku ülikõrgsagedussaatjate
(VHF-saatjate) RDS-signaal
seab aja automaatselt. Kellaaja
sünkroonimine RDS-i abil võib
kesta mitu minutit. Mõned
saatjad ei edasta õiget
ajasignaali. Sellistel juhtudel on
soovitatav automaatne aja
sünkroonimine välja lülitada.
Sõiduki isikupärastamine 3 101.
Kellaaja ja kuupäeva seaded
Navi 950/Navi 650/CD 600
Vajutage Config, seejärel valige
menüükirje Time and Date (Kellaaeg
ja kuupäev) , et kuvada vastav
alamenüü.
Märkus
Kui RDS Auto Time Adjust (RDSi
automaatne kellaaja
korrigeerimine) on aktiveeritud,
seab süsteem kellaaja ja kuupäeva
automaatselt.
Täiendavat teavet vt infotainment-
süsteemi kasutusjuhendist.
Kellaaja seadmine
Kellaaja seadete kohandamiseks
valige menüüst Set Time (Määra
kellaaeg) . Esimese seadistuse
kohandamiseks keerake
mitmefunktsioonilist nuppu.
Valiku kinnitamiseks vajutage
mitmefunktsioonilist nuppu. Värviline
taust liigub järgmisele seadistusele.
Kohandage kõiki seadeid.
Seada kuupäev
Kellaaja seadete kohandamiseks
valige menüüst Set Date (Määra
kuupäev) . Esimese seadistuse
kohandamiseks keerake
mitmefunktsioonilist nuppu.
Valiku kinnitamiseks vajutage
mitmefunktsioonilist nuppu. Värviline
taust liigub järgmisele seadistusele.
Kohandage kõiki seadeid.
Kellaaja vorming
Soovitud kellaaja vormingu
valimiseks valige 12 hr / 24 hr Format
(12 tunni /24 tunni vorming) .
Aktiveerige 12 Hour (12 tundi) või 24
Hour (24 tundi) .
Sõiduki isikupärastamine 3 101.

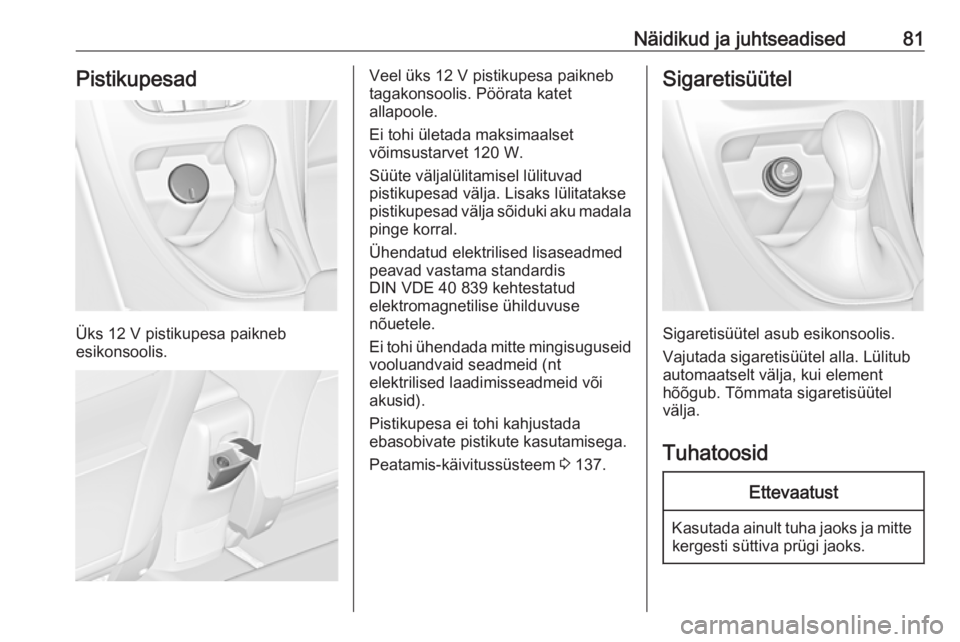

Näidikud ja juhtseadised81Pistikupesad
Üks 12 V pistikupesa paikneb
esikonsoolis.
Veel üks 12 V pistikupesa paikneb
tagakonsoolis. Pöörata katet
allapoole.
Ei tohi ületada maksimaalset
võimsustarvet 120 W.
Süüte väljalülitamisel lülituvad
pistikupesad välja. Lisaks lülitatakse
pistikupesad välja sõiduki aku madala
pinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Ei tohi ühendada mitte mingisuguseid vooluandvaid seadmeid (nt
elektrilised laadimisseadmeid või akusid).
Pistikupesa ei tohi kahjustada
ebasobivate pistikute kasutamisega.
Peatamis-käivitussüsteem 3 137.Sigaretisüütel
Sigaretisüütel asub esikonsoolis.
Vajutada sigaretisüütel alla. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
Tuhatoosid
Ettevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.

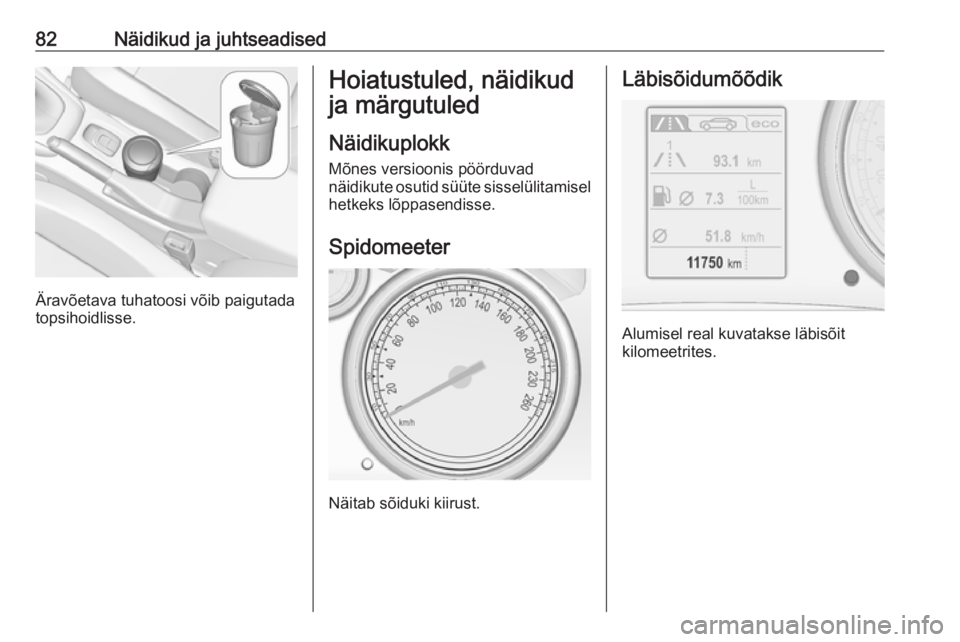

82Näidikud ja juhtseadised
Äravõetava tuhatoosi võib paigutada
topsihoidlisse.
Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõit
kilomeetrites.

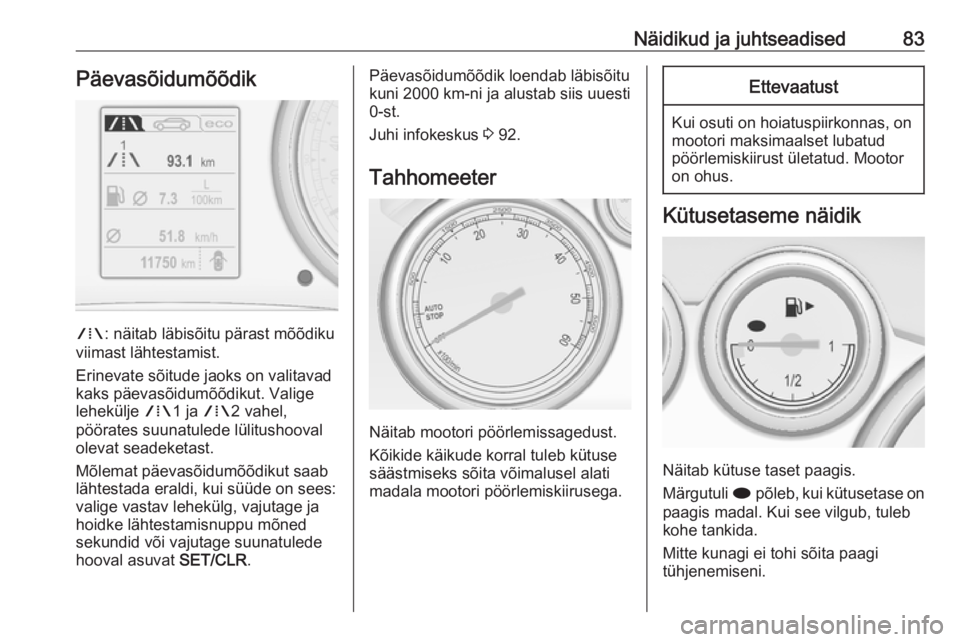

Näidikud ja juhtseadised83Päevasõidumõõdik
W: näitab läbisõitu pärast mõõdiku
viimast lähtestamist.
Erinevate sõitude jaoks on valitavad
kaks päevasõidumõõdikut. Valige
lehekülje W1 ja W2 vahel,
pöörates suunatulede lülitushooval olevat seadeketast.
Mõlemat päevasõidumõõdikut saab
lähtestada eraldi, kui süüde on sees:
valige vastav lehekülg, vajutage ja
hoidke lähtestamisnuppu mõned
sekundid või vajutage suunatulede
hooval asuvat SET/CLR.
Päevasõidumõõdik loendab läbisõitu
kuni 2000 km-ni ja alustab siis uuesti
0-st.
Juhi infokeskus 3 92.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb kütuse säästmiseks sõita võimalusel alati
madala mootori pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütuse taset paagis.
Märgutuli i põleb, kui kütusetase on
paagis madal. Kui see vilgub, tuleb
kohe tankida.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.

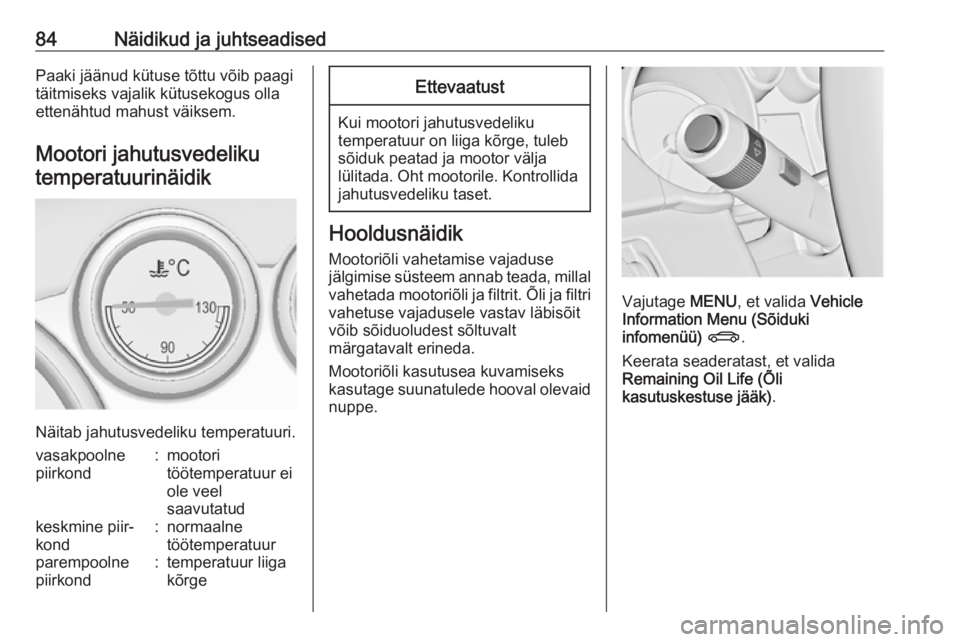

84Näidikud ja juhtseadisedPaaki jäänud kütuse tõttu võib paagitäitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Mootori jahutusvedeliku temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond:mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond:normaalne
töötemperatuurparempoolne
piirkond:temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Mootoriõli kasutusea kuvamiseks
kasutage suunatulede hooval olevaid nuppe.
Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) X .
Keerata seaderatast, et valida
Remaining Oil Life (Õli
kasutuskestuse jääk) .

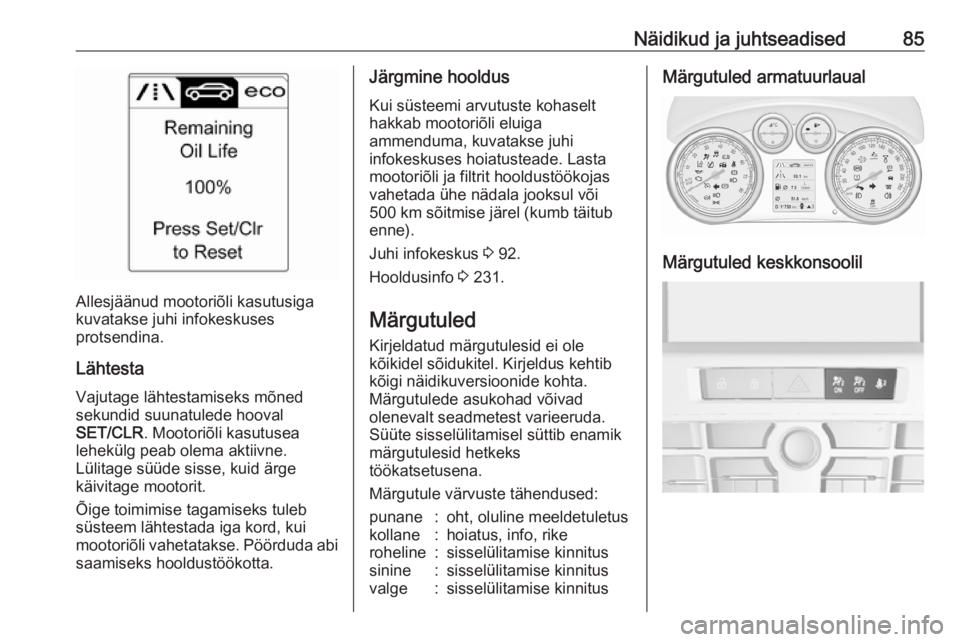

Näidikud ja juhtseadised85
Allesjäänud mootoriõli kasutusiga
kuvatakse juhi infokeskuses
protsendina.
Lähtesta Vajutage lähtestamiseks mõned
sekundid suunatulede hooval
SET/CLR . Mootoriõli kasutusea
lehekülg peab olema aktiivne.
Lülitage süüde sisse, kuid ärge
käivitage mootorit.
Õige toimimise tagamiseks tuleb süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda abi
saamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt
hakkab mootoriõli eluiga
ammenduma, kuvatakse juhi
infokeskuses hoiatusteade. Lasta mootoriõli ja filtrit hooldustöökojas
vahetada ühe nädala jooksul või
500 km sõitmise järel (kumb täitub
enne).
Juhi infokeskus 3 92.
Hooldusinfo 3 231.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitusMärgutuled armatuurlaual
Märgutuled keskkonsoolil

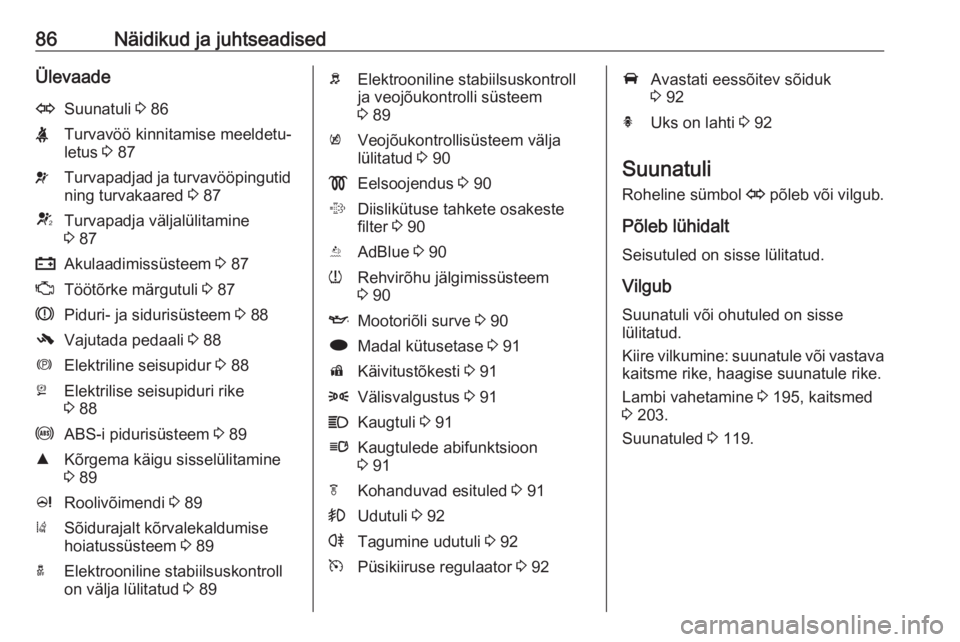

86Näidikud ja juhtseadisedÜlevaadeOSuunatuli 3 86XTurvavöö kinnitamise meeldetu‐
letus 3 87vTurvapadjad ja turvavööpingutid
ning turvakaared 3 87VTurvapadja väljalülitamine
3 87pAkulaadimissüsteem 3 87ZTöötõrke märgutuli 3 87RPiduri- ja sidurisüsteem 3 88-Vajutada pedaali 3 88mElektriline seisupidur 3 88jElektrilise seisupiduri rike
3 88uABS-i pidurisüsteem 3 89RKõrgema käigu sisselülitamine
3 89cRoolivõimendi 3 89)Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 89aElektrooniline stabiilsuskontroll
on välja lülitatud 3 89bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 89kVeojõukontrollisüsteem välja
lülitatud 3 90!Eelsoojendus 3 90%Diislikütuse tahkete osakeste
filter 3 90YAdBlue 3 90wRehvirõhu jälgimissüsteem
3 90IMootoriõli surve 3 90iMadal kütusetase 3 91dKäivitustõkesti 3 918Välisvalgustus 3 91CKaugtuli 3 91lKaugtulede abifunktsioon
3 91fKohanduvad esituled 3 91>Udutuli 3 92rTagumine udutuli 3 92mPüsikiiruse regulaator 3 92AAvastati eessõitev sõiduk
3 92hUks on lahti 3 92
Suunatuli
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 195, kaitsmed
3 203.
Suunatuled 3 119.

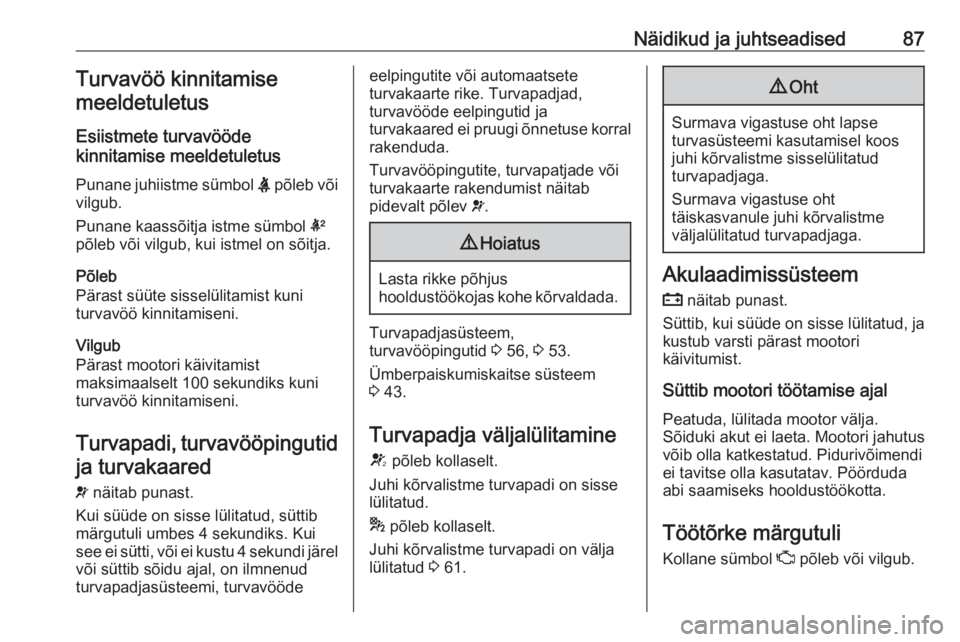

Näidikud ja juhtseadised87Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Punane juhiistme sümbol X põleb või
vilgub.
Punane kaassõitja istme sümbol k
põleb või vilgub, kui istmel on sõitja.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvapadi, turvavööpingutid
ja turvakaared
v näitab punast.
Kui süüde on sisse lülitatud, süttib märgutuli umbes 4 sekundiks. Kui see ei sütti, või ei kustu 4 sekundi järel
või süttib sõidu ajal, on ilmnenud
turvapadjasüsteemi, turvavöödeeelpingutite või automaatsete
turvakaarte rike. Turvapadjad,
turvavööde eelpingutid ja
turvakaared ei pruugi õnnetuse korral rakenduda.
Turvavööpingutite, turvapatjade või
turvakaarte rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvapadjasüsteem,
turvavööpingutid 3 56, 3 53.
Ümberpaiskumiskaitse süsteem
3 43.
Turvapadja väljalülitamine
V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 61.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
p näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abi saamiseks hooldustöökotta.
Töötõrke märgutuli Kollane sümbol Z põleb või vilgub.

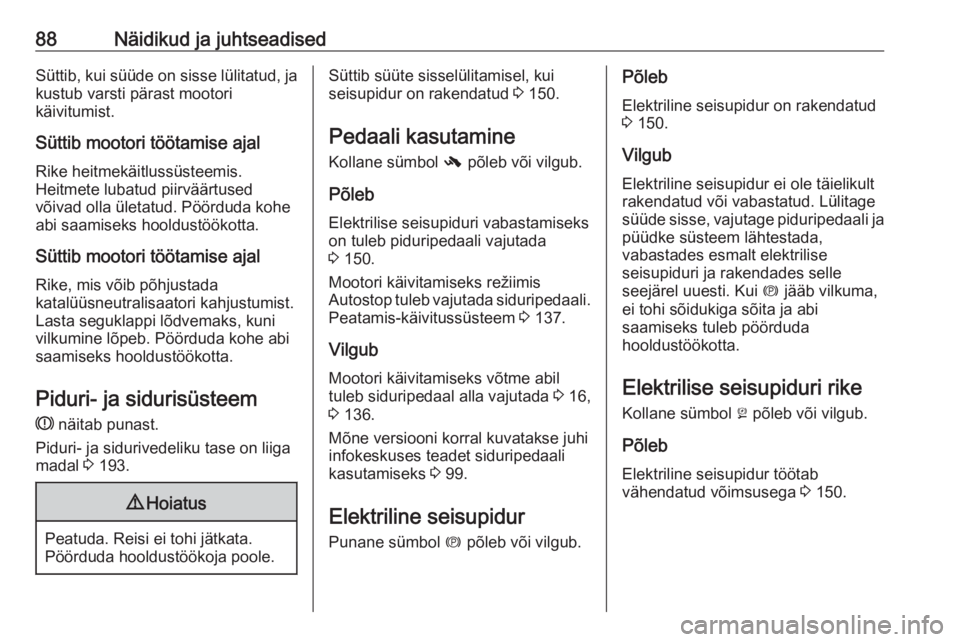

88Näidikud ja juhtseadisedSüttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Piduri- ja sidurisüsteem
R näitab punast.
Piduri- ja sidurivedeliku tase on liiga madal 3 193.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 150.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb Elektrilise seisupiduri vabastamiseks
on tuleb piduripedaali vajutada
3 150.
Mootori käivitamiseks režiimis
Autostop tuleb vajutada siduripedaali. Peatamis-käivitussüsteem 3 137.
Vilgub
Mootori käivitamiseks võtme abil
tuleb siduripedaal alla vajutada 3 16,
3 136.
Mõne versiooni korral kuvatakse juhi infokeskuses teadet siduripedaalikasutamiseks 3 99.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.Põleb
Elektriline seisupidur on rakendatud
3 150.
Vilgub
Elektriline seisupidur ei ole täielikult rakendatud või vabastatud. Lülitage
süüde sisse, vajutage piduripedaali ja
püüdke süsteem lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike
Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 150.
