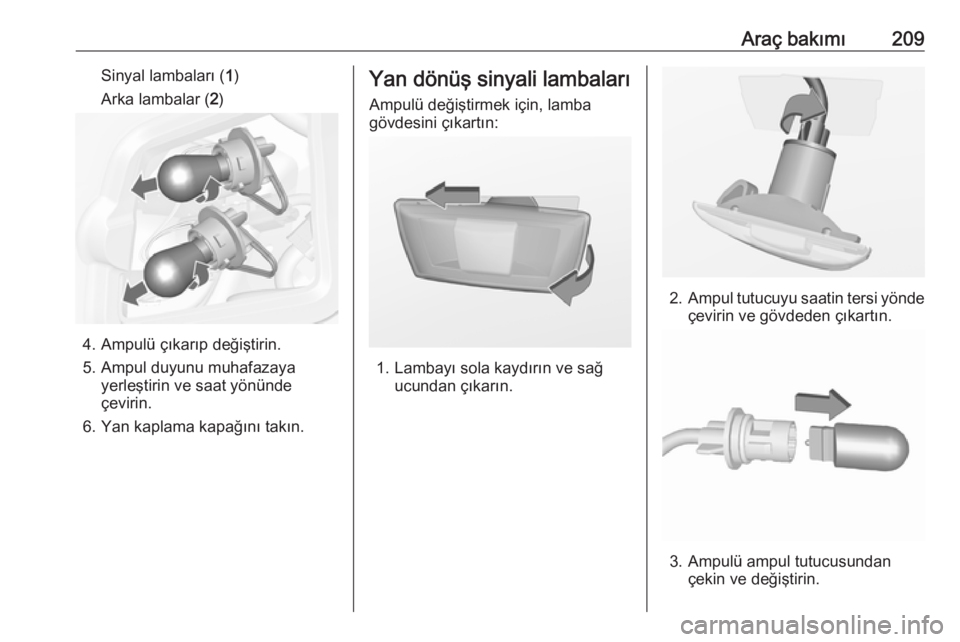

Araç bakımı209Sinyal lambaları (1)
Arka lambalar ( 2)
4. Ampulü çıkarıp değiştirin.
5. Ampul duyunu muhafazaya yerleştirin ve saat yönünde
çevirin.
6. Yan kaplama kapağını takın.
Yan dönüş sinyali lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.

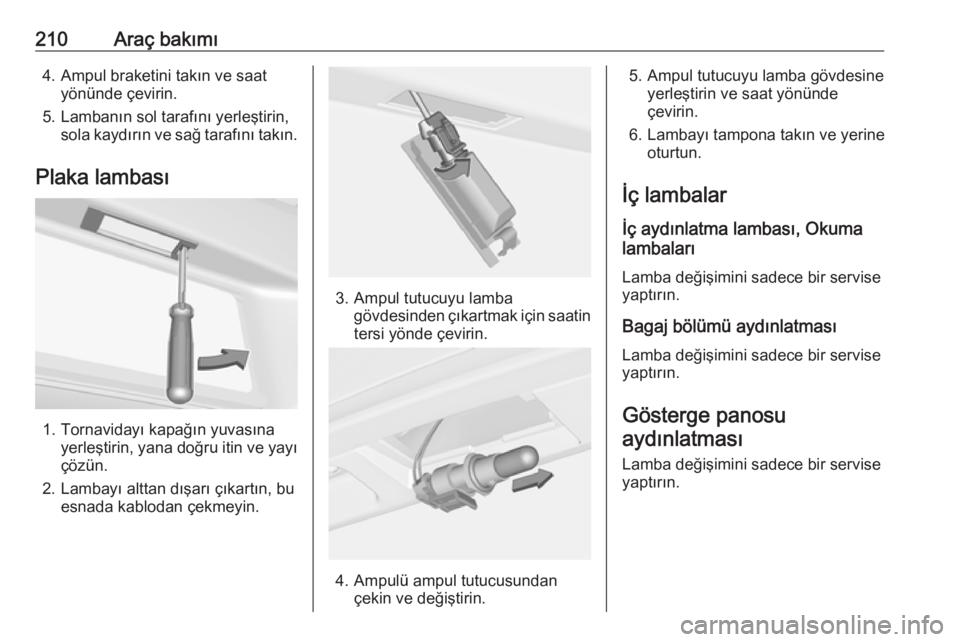

210Araç bakımı4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesineyerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç lambalar İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.

Araç bakımı211Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
● Motor bölümünde ön sol kısımda,
● Soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında,
● Bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

212Araç bakımıMotor bölmesi sigortakutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kontrolü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü13ABS Valfleri14–15Motor kontrol modülü

Araç bakımı213No.Akım devresi16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freni30ABS pompası31–32Hava yastığıNo.Akım devresi33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Elektrik kumandalı camlar,
yağmur sensörü, yan ayna36Klima Sistemi37–38Vakum pompası39Yakıt sistemi kontrol modülü40Cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44–45Radyatör fanı46–47Korna48Radyatör fanıNo.Akım devresi49Yakıt pompası50Far seviye ayarı, sürüşe duyarlı
ön farlar51–52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
Motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

214Araç bakımıGösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.
No.Akım devresi1Göstergeler2Gövde kontrol ünitesi, dış
aydınlatma3Gövde kontrol ünitesi, dış
aydınlatma4Infotainment Sistemi5Bilgi-eğlence sistemi, gösterge6Aksesuar prizleri, çakmak7Aksesuar prizi8Gövde kontrol modülü, sol kısa
far9Gövde kontrol modülü, sağ kısa
far10Gövde kontrol modülü, kapı kilit‐
leri11Dahili fan12Elektrikli sürücü koltuğu13Yolcu elektrikli koltuğu14Arıza teşhis konnektörü

Araç bakımı215No.Akım devresi15Hava yastığı16Bagaj kapağı rölesi17Klima sistemi18Servis diyagnozu19Gövde kontrol modülü, frenlambaları, arka lambalar, iç
lambalar20–21Gösterge paneli22Ateşleme sistemi23Gövde kontrol modülü24Gövde kontrol modülü25–26Bagaj aksesuar elektrik prizi
Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Sigorta tanımlamaları
No.Akım devresi1Açılır kumaş tavan kontrolmodülü, sağ elektrikli ray2–3Park asistanı4Seçici katalitik redüksiyon
sistemi5–6–7Elektrik kuamndalı koltuk8Açılır kumaş tavan kontrol
modülü9Seçici katalitik redüksiyon
sistemi10Seçici katalitik redüksiyon
sistemi11Römork modülü, lastik basıncı
izleme ve arka görüş kamerası12Açılır kumaş tavan kontrol
modülü, arka lambalar13–

216Araç bakımıNo.Akım devresi14Arka koltuk elektrikli katlama15–16Koltuk havalandırması, arka
görüş kamerası, açılır kumaş
tavan kontrol modülü17–18–19Direksiyon ısıtıcısı20–21Koltuk ısıtıcısı22–23Açılır kumaş tavan kontrol
modülü, sol elektrikli ray24Seçici katalitik redüksiyon
sistemi25–26Lojistik olmayan mod için
aktarma sigortası27Pasif girişNo.Akım devresi28–29Hidrolik ünitesi30–31–32Flex RideAraç takımları
Stepneye sahip araçlar
Bagaj taban kapağını açın. Hasarlı
tekerleği tamir etmek için gerekli kriko, alet takımları ve kayış, bagaj
bölümünde stepnenin altındaki alet
kutusunda bulunur.
Bijon anahtarı ve çekme halkası, stepne çukurunda, alet kutusunun
yanındaki alet çantasında bulunur.
Alet çantası bir bağlama ipiyle
bağlama çubuğuna sabitlenmiştir.
Çantadaki aletlere erişmek için alet
kutusu ile alet çantası bağlama ipini
bağlama çubuğundan sökün.

Araç bakımı217Stepne 3 230.
Lastik tamir setine sahip araçlar
Bazı aletler ve çekme halkası, lastik
tamir kitiyle birlikte bagaj
bölmesindeki taban kapağının altında
yer alan alet kutusunda bulunur.
Lastik onarım seti ve düz bagaj
bölümü tabanı olan araçlar
Bazı araç takımları ve çekme halkası,
lastik onarım setiyle birlikte bir
çantada yer alır, bu çanta da bagaj
bölümünde sol ön çekme halkasına
sabitlenmiştir.
Jantlar ve lastikler
Tekerlekler Dizel motorlu araçlarda, çelik jant
yoktur ve sadece özel, araç
onaylanmış alaşım jantlara izin verilir.
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 255.

218Araç bakımı245/45 R18 lastik boyutunu sadece
kış lastiği olarak kullanın.
Dizel motorlu araçlarda, çelik jant
yoktur ve sadece özel, araç
onaylanmış alaşım jantlara izin verilir.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
Lastik tanımlamaları Örneğin 235/55 R 17 99 V235:Lastik genişliği, mm55:Enine kesit oranı (yüzdesel
olarak lastik yüksekliğinin
lastik genişliğine olan oranı)R:Lastik kemeri yapı türü: RadyalRF:Yapı türü: RunFlat17:Jant çapı / inç cinsinden99:Taşıma kapasitesi tanım
numarası, örneğin: 99 değeri
775 kilograma karşılık
gelmektedirV:Hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadarV:240 km/saate kadarW:270 km/saate kadar
Aracınızın maksimum hızına uygun
bir lastik seçin.
Maksimum hıza sürücü (75 kg) artı
125 kg yük ile boş ağırlıkta ulaşılabilir. İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.
Performans 3 250.
Direksiyonel tabana sahip
lastikler
Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Lastik hava basıncı denetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika
kontrol eder.
Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı sürücü
bilgi sistemi tarafından Araç Bilgileri
Menüsü menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.
