Sürüş ve kullanım179Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Fonksiyon, Bilgi Ekranındaki Settings (Ayarlar) menüsünden devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 105.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Ekranın üst satırı, çok fonksiyonlu
düğmeye basarak silinebilir.
Ekran ayarları
Navi 650/Navi 950 : Parlaklık, çok
fonksiyonlu düğmeye önce basılarak
ardından da dış halkası çevrilerek
ayarlanabilir.
CD 600 : Parlaklık, çok fonksiyonlu
düğme basılıp döndürülerek
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 105.
Arıza Hata mesajları Bilgi Ekranı'nın üstsatırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Etraf karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.

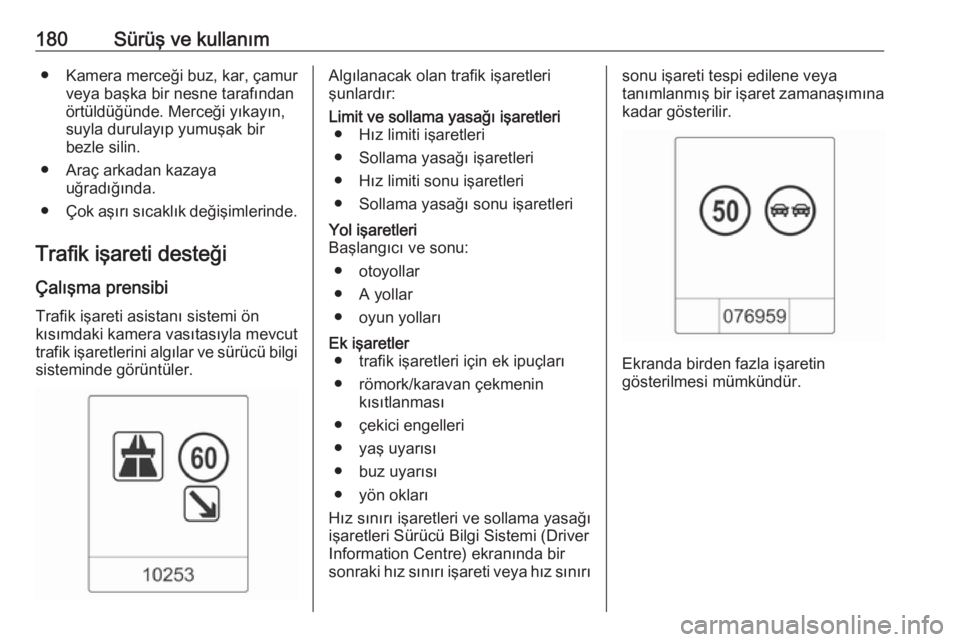

180Sürüş ve kullanım●Kamera merceği buz, kar, çamur
veya başka bir nesne tarafından örtüldüğünde. Merceği yıkayın,
suyla durulayıp yumuşak bir
bezle silin.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Trafik işareti desteği
Çalışma prensibi Trafik işareti asistanı sistemi ön
kısımdaki kamera vasıtasıyla mevcut
trafik işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.Algılanacak olan trafik işaretleri
şunlardır:Limit ve sollama yasağı işaretleri ● Hız limiti işaretleri
● Sollama yasağı işaretleri
● Hız limiti sonu işaretleri
● Sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
● otoyollar
● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork/karavan çekmenin kısıtlanması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● yön okları
Hız sınırı işaretleri ve sollama yasağı
işaretleri Sürücü Bilgi Sistemi (Driver
Information Centre) ekranında bir
sonraki hız sınırı işareti veya hız sınırısonu işareti tespi edilene veya
tanımlanmış bir işaret zamanaşımına
kadar gösterilir.
Ekranda birden fazla işaretin
gösterilmesi mümkündür.

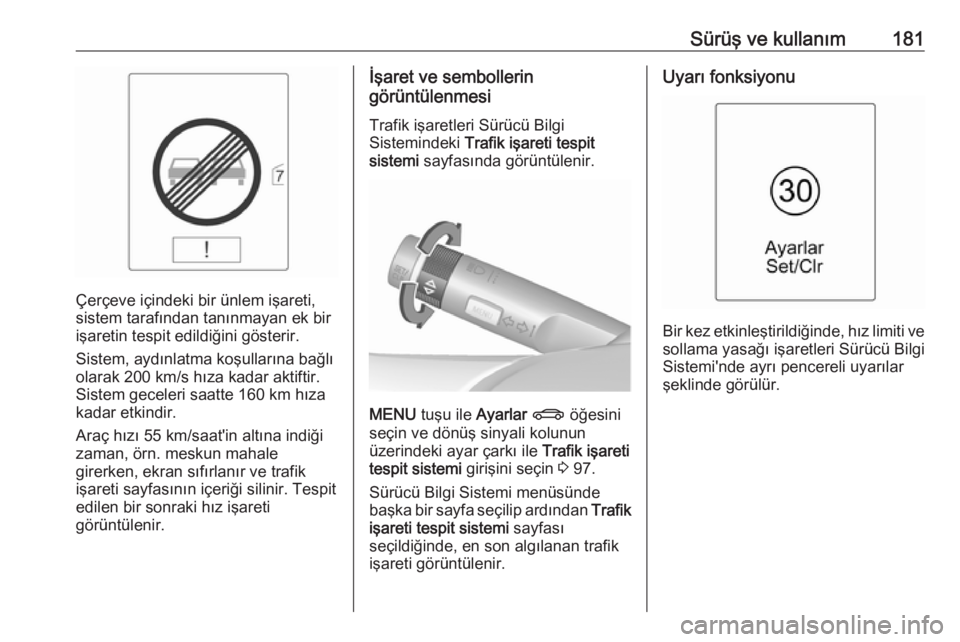

Sürüş ve kullanım181
Çerçeve içindeki bir ünlem işareti,
sistem tarafından tanınmayan ek bir
işaretin tespit edildiğini gösterir.
Sistem, aydınlatma koşullarına bağlı
olarak 200 km/s hıza kadar aktiftir.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
Araç hızı 55 km/saat'in altına indiği
zaman, örn. meskun mahale
girerken, ekran sıfırlanır ve trafik
işareti sayfasının içeriği silinir. Tespit
edilen bir sonraki hız işareti
görüntülenir.
İşaret ve sembollerin
görüntülenmesi
Trafik işaretleri Sürücü Bilgi
Sistemindeki Trafik işareti tespit
sistemi sayfasında görüntülenir.
MENU tuşu ile Ayarlar X öğesini
seçin ve dönüş sinyali kolunun
üzerindeki ayar çarkı ile Trafik işareti
tespit sistemi girişini seçin 3 97.
Sürücü Bilgi Sistemi menüsünde başka bir sayfa seçilip ardından Trafik
işareti tespit sistemi sayfası
seçildiğinde, en son algılanan trafik
işareti görüntülenir.
Uyarı fonksiyonu
Bir kez etkinleştirildiğinde, hız limiti ve
sollama yasağı işaretleri Sürücü Bilgi Sistemi'nde ayrı pencereli uyarılar
şeklinde görülür.

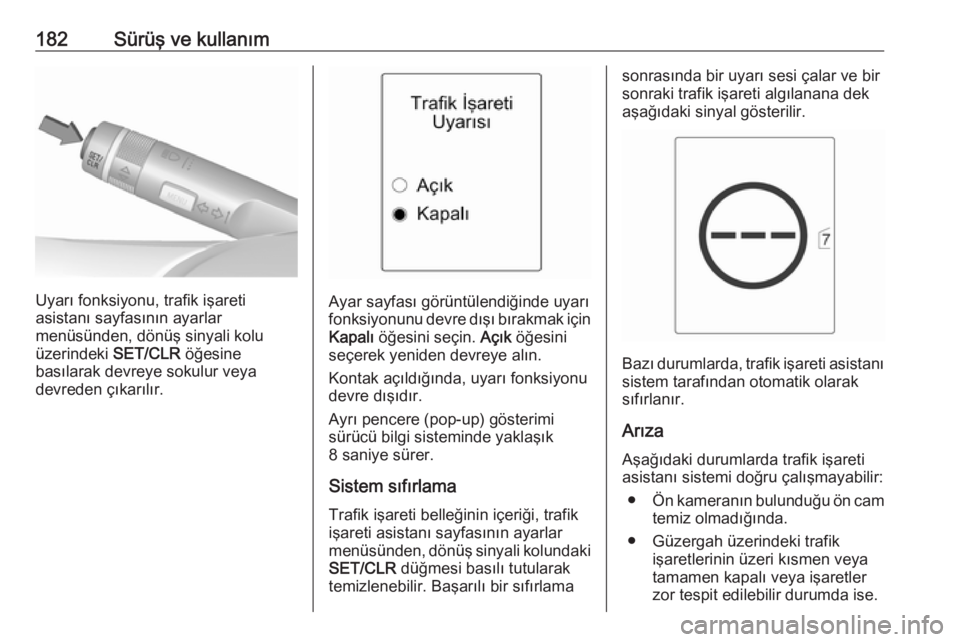

182Sürüş ve kullanım
Uyarı fonksiyonu, trafik işareti
asistanı sayfasının ayarlar
menüsünden, dönüş sinyali kolu üzerindeki SET/CLR öğesine
basılarak devreye sokulur veya
devreden çıkarılır.Ayar sayfası görüntülendiğinde uyarı fonksiyonunu devre dışı bırakmak için Kapalı öğesini seçin. Açık öğesini
seçerek yeniden devreye alın.
Kontak açıldığında, uyarı fonksiyonu
devre dışıdır.
Ayrı pencere (pop-up) gösterimi
sürücü bilgi sisteminde yaklaşık
8 saniye sürer.
Sistem sıfırlama Trafik işareti belleğinin içeriği, trafikişareti asistanı sayfasının ayarlar
menüsünden, dönüş sinyali kolundaki
SET/CLR düğmesi basılı tutularak
temizlenebilir. Başarılı bir sıfırlama
sonrasında bir uyarı sesi çalar ve bir
sonraki trafik işareti algılanana dek
aşağıdaki sinyal gösterilir.
Bazı durumlarda, trafik işareti asistanı
sistem tarafından otomatik olarak
sıfırlanır.
Arıza Aşağıdaki durumlarda trafik işaretiasistanı sistemi doğru çalışmayabilir:
● Ön kameranın bulunduğu ön cam
temiz olmadığında.
● Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler
zor tespit edilebilir durumda ise.

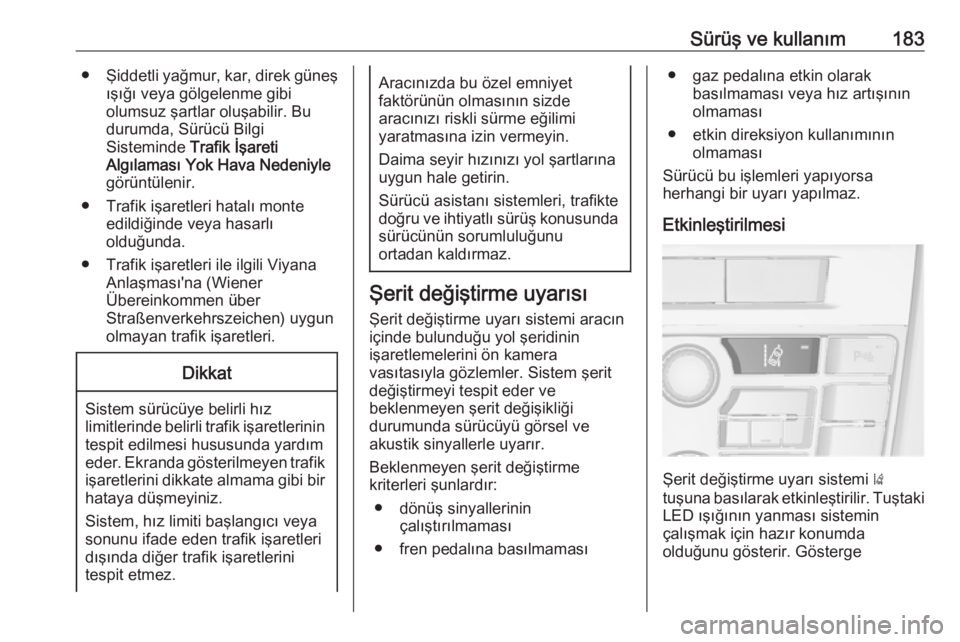

Sürüş ve kullanım183●Şiddetli yağmur, kar, direk güneş
ışığı veya gölgelenme gibi
olumsuz şartlar oluşabilir. Bu
durumda, Sürücü Bilgi
Sisteminde Trafik İşareti
Algılaması Yok Hava Nedeniyle
görüntülenir.
● Trafik işaretleri hatalı monte edildiğinde veya hasarlı
olduğunda.
● Trafik işaretleri ile ilgili Viyana Anlaşması'na (Wiener
Übereinkommen über
Straßenverkehrszeichen) uygun
olmayan trafik işaretleri.Dikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.
Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şerit değiştirme uyarısı
Şerit değiştirme uyarı sistemi aracın
içinde bulunduğu yol şeridinin
işaretlemelerini ön kamera
vasıtasıyla gözlemler. Sistem şerit değiştirmeyi tespit eder ve
beklenmeyen şerit değişikliği
durumunda sürücüyü görsel ve
akustik sinyallerle uyarır.
Beklenmeyen şerit değiştirme
kriterleri şunlardır:
● dönüş sinyallerinin çalıştırılmaması
● fren pedalına basılmaması
● gaz pedalına etkin olarak basılmaması veya hız artışınınolmaması
● etkin direksiyon kullanımının olmaması
Sürücü bu işlemleri yapıyorsa herhangi bir uyarı yapılmaz.
Etkinleştirilmesi
Şerit değiştirme uyarı sistemi )
tuşuna basılarak etkinleştirilir. Tuştaki LED ışığının yanması sistemin
çalışmak için hazır konumda
olduğunu gösterir. Gösterge

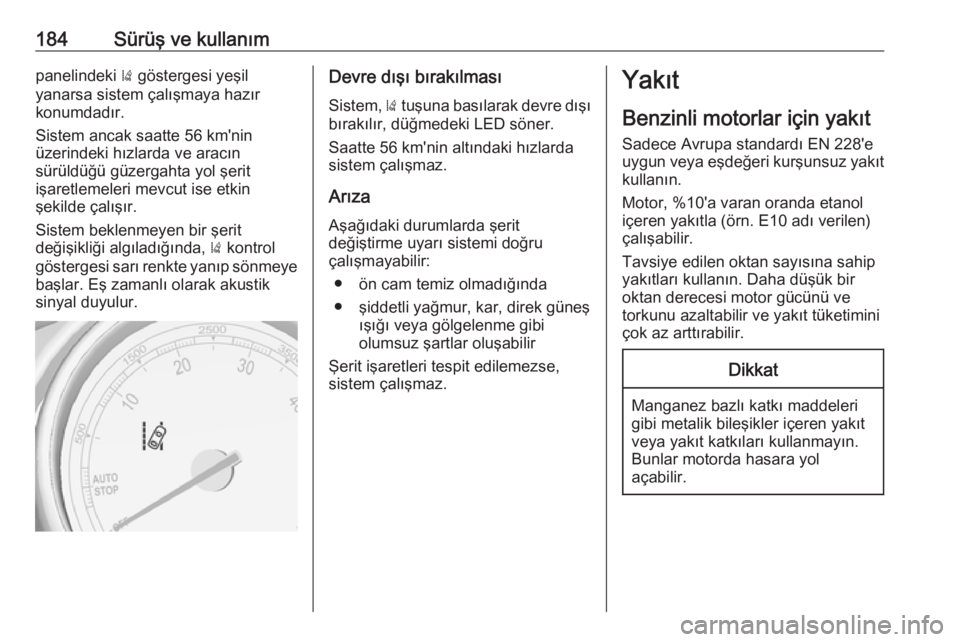

184Sürüş ve kullanımpanelindeki ) göstergesi yeşil
yanarsa sistem çalışmaya hazır
konumdadır.
Sistem ancak saatte 56 km'nin
üzerindeki hızlarda ve aracın
sürüldüğü güzergahta yol şerit
işaretlemeleri mevcut ise etkin
şekilde çalışır.
Sistem beklenmeyen bir şerit
değişikliği algıladığında, ) kontrol
göstergesi sarı renkte yanıp sönmeye
başlar. Eş zamanlı olarak akustik
sinyal duyulur.Devre dışı bırakılması
Sistem, ) tuşuna basılarak devre dışı
bırakılır, düğmedeki LED söner.
Saatte 56 km'nin altındaki hızlarda
sistem çalışmaz.
Arıza
Aşağıdaki durumlarda şerit
değiştirme uyarı sistemi doğru
çalışmayabilir:
● ön cam temiz olmadığında
● şiddetli yağmur, kar, direk güneş ışığı veya gölgelenme gibi
olumsuz şartlar oluşabilir
Şerit işaretleri tespit edilemezse, sistem çalışmaz.Yakıt
Benzinli motorlar için yakıt
Sadece Avrupa standardı EN 228'e uygun veya eşdeğeri kurşunsuz yakıt kullanın.
Motor, %10'a varan oranda etanol
içeren yakıtla (örn. E10 adı verilen)
çalışabilir.
Tavsiye edilen oktan sayısına sahip
yakıtları kullanın. Daha düşük bir
oktan derecesi motor gücünü ve
torkunu azaltabilir ve yakıt tüketimini
çok az arttırabilir.Dikkat
Manganez bazlı katkı maddeleri
gibi metalik bileşikler içeren yakıt veya yakıt katkıları kullanmayın.
Bunlar motorda hasara yol
açabilir.

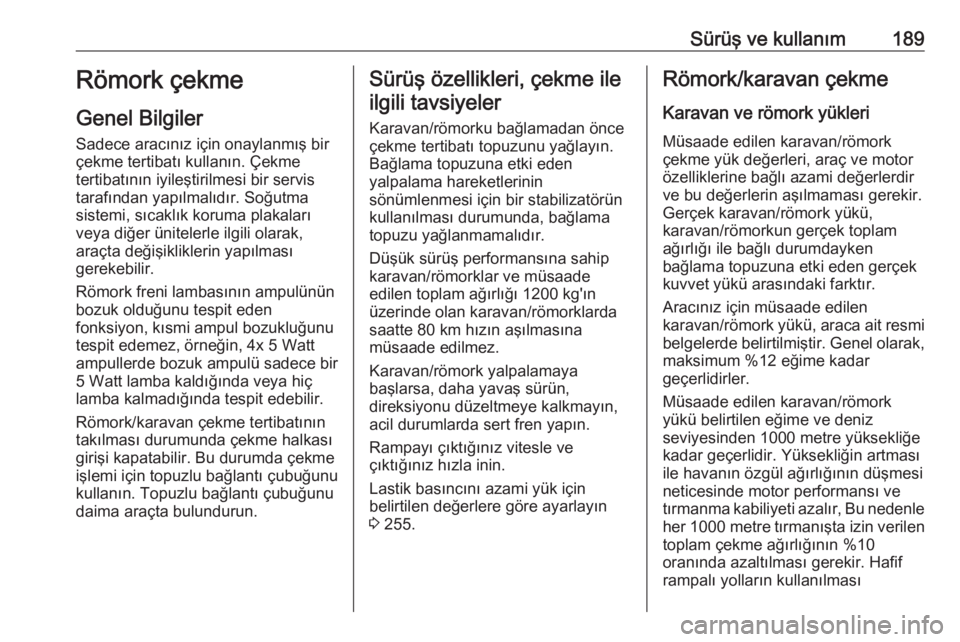

Sürüş ve kullanım189Römork çekme
Genel Bilgiler
Sadece aracınız için onaylanmış bir
çekme tertibatı kullanın. Çekme
tertibatının iyileştirilmesi bir servis
tarafından yapılmalıdır. Soğutma
sistemi, sıcaklık koruma plakaları
veya diğer ünitelerle ilgili olarak,
araçta değişikliklerin yapılması
gerekebilir.
Römork freni lambasının ampulünün
bozuk olduğunu tespit eden
fonksiyon, kısmi ampul bozukluğunu
tespit edemez, örneğin, 4x 5 Watt
ampullerde bozuk ampulü sadece bir
5 Watt lamba kaldığında veya hiç
lamba kalmadığında tespit edebilir.
Römork/karavan çekme tertibatının
takılması durumunda çekme halkası
girişi kapatabilir. Bu durumda çekme
işlemi için topuzlu bağlantı çubuğunu
kullanın. Topuzlu bağlantı çubuğunu daima araçta bulundurun.Sürüş özellikleri, çekme ile
ilgili tavsiyeler
Karavan/römorku bağlamadan önce
çekme tertibatı topuzunu yağlayın. Bağlama topuzuna etki eden
yalpalama hareketlerinin
sönümlenmesi için bir stabilizatörün
kullanılması durumunda, bağlama
topuzu yağlanmamalıdır.
Düşük sürüş performansına sahip
karavan/römorklar ve müsaade
edilen toplam ağırlığı 1200 kg'ın
üzerinde olan karavan/römorklarda
saatte 80 km hızın aşılmasına
müsaade edilmez.
Karavan/römork yalpalamaya
başlarsa, daha yavaş sürün,
direksiyonu düzeltmeye kalkmayın,
acil durumlarda sert fren yapın.
Rampayı çıktığınız vitesle ve
çıktığınız hızla inin.
Lastik basıncını azami yük için
belirtilen değerlere göre ayarlayın
3 255.Römork/karavan çekme
Karavan ve römork yükleri
Müsaade edilen karavan/römork
çekme yük değerleri, araç ve motor
özelliklerine bağlı azami değerlerdir
ve bu değerlerin aşılmaması gerekir.
Gerçek karavan/römork yükü,
karavan/römorkun gerçek toplam
ağırlığı ile bağlı durumdayken
bağlama topuzuna etki eden gerçek kuvvet yükü arasındaki farktır.
Aracınız için müsaade edilen
karavan/römork yükü, araca ait resmi belgelerde belirtilmiştir. Genel olarak,
maksimum %12 eğime kadar
geçerlidirler.
Müsaade edilen karavan/römork
yükü belirtilen eğime ve deniz
seviyesinden 1000 metre yüksekliğe kadar geçerlidir. Yüksekliğin artması
ile havanın özgül ağırlığının düşmesi neticesinde motor performansı ve
tırmanma kabiliyeti azalır, Bu nedenle her 1000 metre tırmanışta izin verilen
toplam çekme ağırlığının %10
oranında azaltılması gerekir. Hafif
rampalı yolların kullanılması

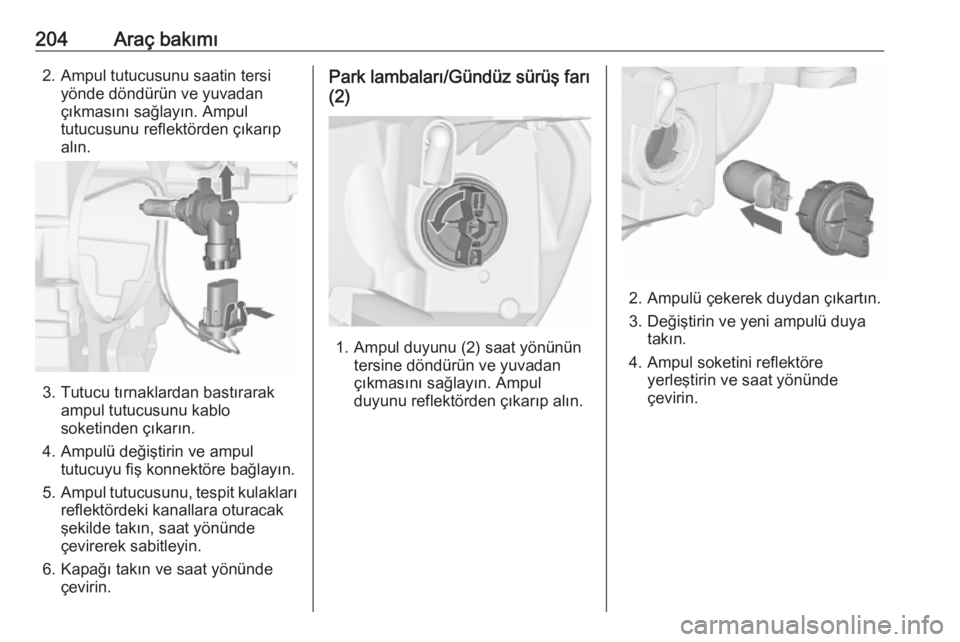

204Araç bakımı2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş farı
(2)
1. Ampul duyunu (2) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.
2. Ampulü çekerek duydan çıkartın.
3. Değiştirin ve yeni ampulü duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.

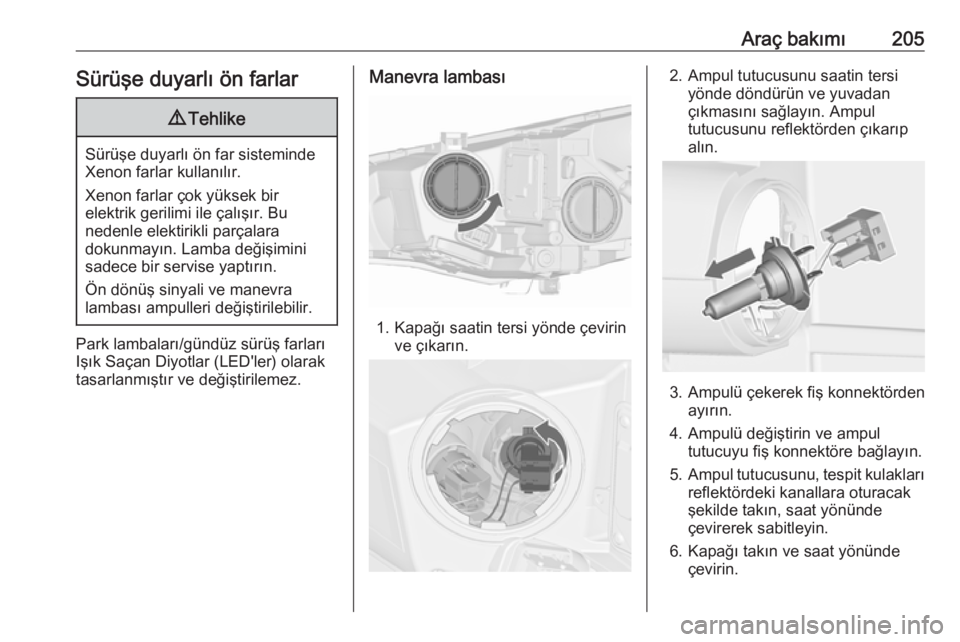

Araç bakımı205Sürüşe duyarlı ön farlar9Tehlike
Sürüşe duyarlı ön far sisteminde
Xenon farlar kullanılır.
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Ön dönüş sinyali ve manevra
lambası ampulleri değiştirilebilir.
Park lambaları/gündüz sürüş farları
Işık Saçan Diyotlar (LED'ler) olarak
tasarlanmıştır ve değiştirilemez.
Manevra lambası
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.
3. Ampulü çekerek fiş konnektörden ayırın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.

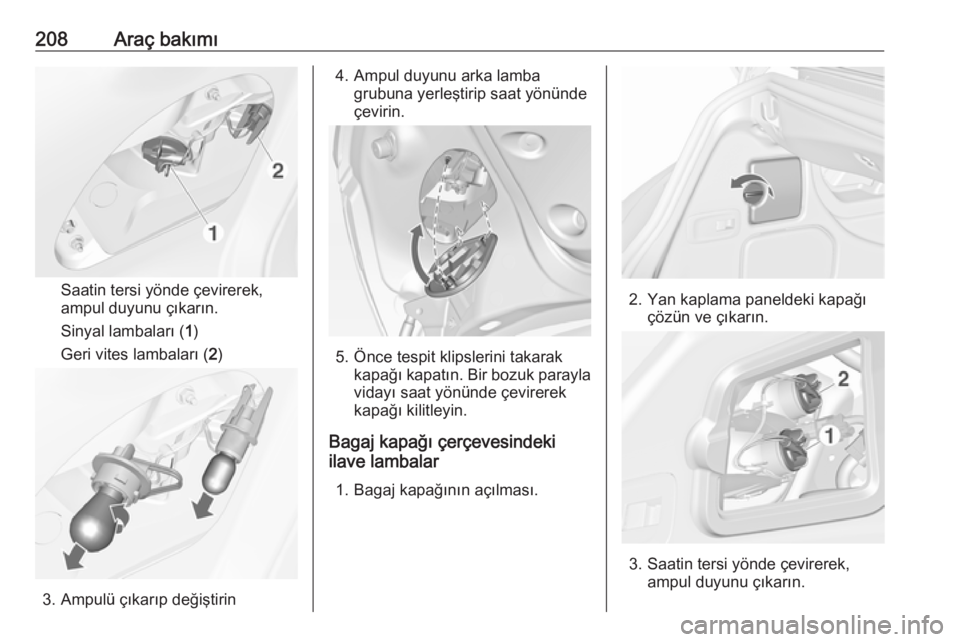

208Araç bakımı
Saatin tersi yönde çevirerek,
ampul duyunu çıkarın.
Sinyal lambaları ( 1)
Geri vites lambaları ( 2)
3. Ampulü çıkarıp değiştirin
4. Ampul duyunu arka lamba
grubuna yerleştirip saat yönünde
çevirin.
5. Önce tespit klipslerini takarak kapağı kapatın. Bir bozuk parayla
vidayı saat yönünde çevirerek
kapağı kilitleyin.
Bagaj kapağı çerçevesindeki
ilave lambalar
1. Bagaj kapağının açılması.
2. Yan kaplama paneldeki kapağı çözün ve çıkarın.
3. Saatin tersi yönde çevirerek,ampul duyunu çıkarın.
