Koltuklar, Güvenlik Sistemleri69ISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına
sabitleyin. Araca özgü ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir 3 66.
Çocuk emniyet sistemini monte
etmeden önce rüzgar deflektörünü
3 42 ve gerekirse arka koltuk
başlığını çıkarın 3 66.
ISOFIX tespit mandalları, koltuk
sırtlığında ISOFIX logosu ile
gösterilir.
Top-Tether sabitleme
halkaları
Araçta arka sırtlıkların arkasında iki adet sabitleme halkası mevcuttur.
Top-Tether sabitleme halkaları,
çocuk koltuğu için : sembolü ile
işaretlenmiştir.
ISOFIX montaja ek olarak
Top-Tether kayışı arka koltukların
arka tarafındaki Top-Tether
sabitleme halkalarına tespit edin.
Arka koltuk sırtlıklarının katlanması
3 73.
Çocuk emniyet sistemini monte
etmeden önce rüzgar deflektörünü
3 42 ve gerekirse arka koltuk
başlığını çıkarın 3 66.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir 3 66.

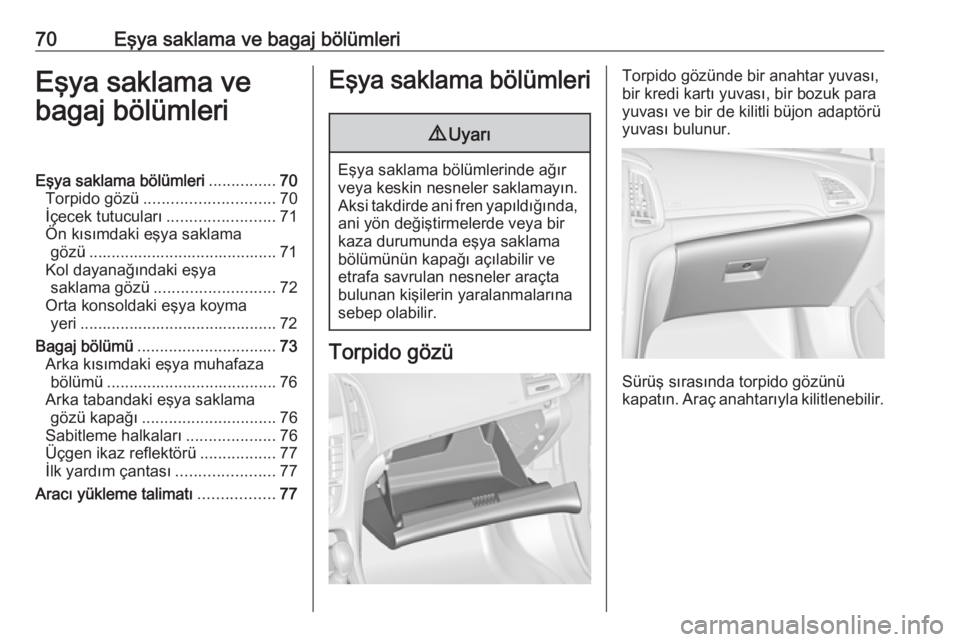

70Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............70
Torpido gözü ............................. 70
İçecek tutucuları ........................71
Ön kısımdaki eşya saklama gözü .......................................... 71
Kol dayanağındaki eşya saklama gözü ........................... 72
Orta konsoldaki eşya koyma yeri ............................................ 72
Bagaj bölümü ............................... 73
Arka kısımdaki eşya muhafaza bölümü ...................................... 76
Arka tabandaki eşya saklama gözü kapağı .............................. 76
Sabitleme halkaları ....................76
Üçgen ikaz reflektörü .................77
İlk yardım çantası ......................77
Aracı yükleme talimatı .................77Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Torpido gözünde bir anahtar yuvası,
bir kredi kartı yuvası, bir bozuk para
yuvası ve bir de kilitli büjon adaptörü
yuvası bulunur.
Sürüş sırasında torpido gözünü
kapatın. Araç anahtarıyla kilitlenebilir.

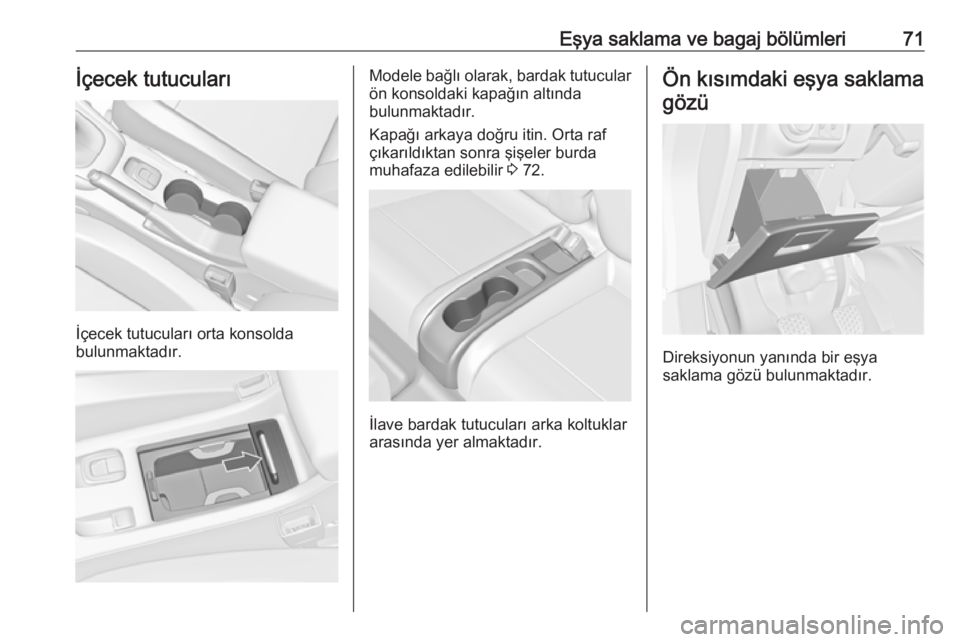

Eşya saklama ve bagaj bölümleri71İçecek tutucuları
İçecek tutucuları orta konsolda
bulunmaktadır.
Modele bağlı olarak, bardak tutucular
ön konsoldaki kapağın altında
bulunmaktadır.
Kapağı arkaya doğru itin. Orta raf
çıkarıldıktan sonra şişeler burda
muhafaza edilebilir 3 72.
İlave bardak tutucuları arka koltuklar
arasında yer almaktadır.
Ön kısımdaki eşya saklama
gözü
Direksiyonun yanında bir eşya
saklama gözü bulunmaktadır.

72Eşya saklama ve bagaj bölümleriKol dayanağındaki eşyasaklama gözü
Ön kol dayanağının altındaki eşya saklama gözü
Kol dayanağını yukarı kaldırmak için
ilgili tuşa basın. Kol dayanağı en geri
konuma getirilmiş olalidir.
Orta konsoldaki eşya
koyma yeri
Ön konsol Aracınızın modeline bağlı olmakla
birlikte bagaj bölümü örtüsünün
altında bir eşya saklama gözü
bulunmaktadır.
Kapağı arkaya doğru itin.
Bardak tutucusunun çerçevesini
çıkarmak için düğmeye bastırın.
Çerçeve torpido gözünde muhafaza
edilebilir.
Orta rafın altında başka bir bölme
daha bulunur. Orta rafı yukarı katlayın ve dikey konumda sabitleyin. Bardak
tutucusunun çerçevesi, şişelerin
muhafazası için tekrar entegre
edilebilir.

Eşya saklama ve bagaj bölümleri73Arka konsol
Çekmeceyi dışarı çekin.
Dikkat
Kül veya diğer yanan nesneler içinkullanmayınız.
Bagaj bölümü
Bagaj bölümünün büyütülmesiBagaj bölümü ayırıcısının katlanması
Açılır kumaş tavan kapandığında yük
bölümünü genişletmek için bagaj
bölümü ayırıcısı içe katlanabilir.
● Açılır kumaş tavanı kapatın 3 35.
● Bagaj kapağını açın 3 25.
● İçe katlamak için, bagaj bölümü
ayırıcısını yukarıda ilmik
alanında içe doğru itin.
● Bagaj bölümü ayırıcısını dışa katlamak için tutma kayışını
aşağı arkaya doğru çekin.
Geçme kanat Velcro bağlantı
elemanları kullanılarak dikey pozisyonda kapatılmalıdır.
Açılır kumaş tavan çalışması
sırasında veya açılırken bagaj
bölümü ayırıcısı dışa katlanmalıdır.

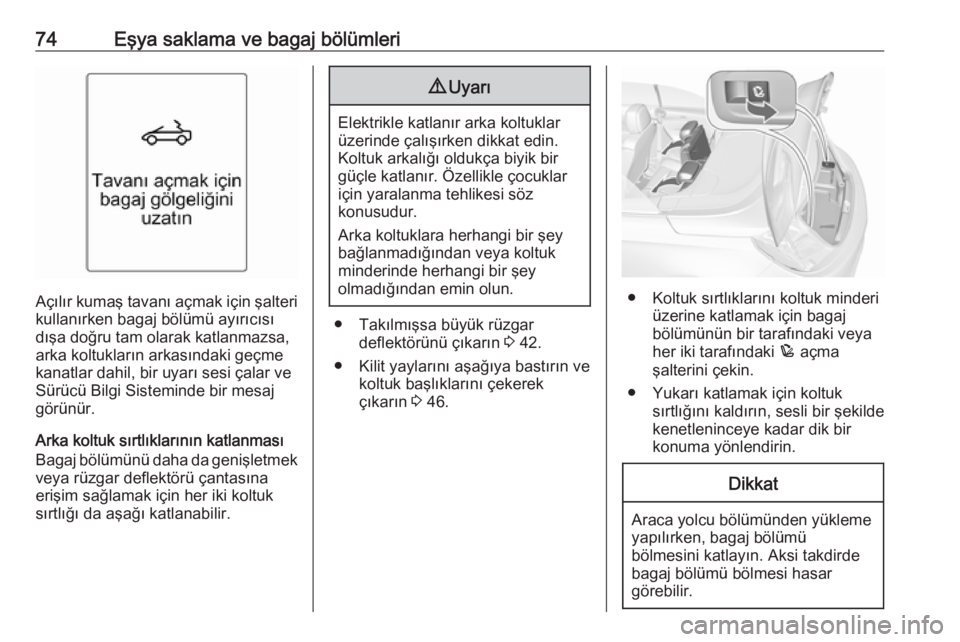

74Eşya saklama ve bagaj bölümleri
Açılır kumaş tavanı açmak için şalterikullanırken bagaj bölümü ayırıcısı
dışa doğru tam olarak katlanmazsa,
arka koltukların arkasındaki geçme
kanatlar dahil, bir uyarı sesi çalar ve
Sürücü Bilgi Sisteminde bir mesaj
görünür.
Arka koltuk sırtlıklarının katlanması
Bagaj bölümünü daha da genişletmek veya rüzgar deflektörü çantasına
erişim sağlamak için her iki koltuk
sırtlığı da aşağı katlanabilir.
9 Uyarı
Elektrikle katlanır arka koltuklar
üzerinde çalışırken dikkat edin.
Koltuk arkalığı oldukça biyik bir
güçle katlanır. Özellikle çocuklar
için yaralanma tehlikesi söz
konusudur.
Arka koltuklara herhangi bir şey
bağlanmadığından veya koltuk
minderinde herhangi bir şey
olmadığından emin olun.
● Takılmışsa büyük rüzgar deflektörünü çıkarın 3 42.
● Kilit yaylarını aşağıya bastırın ve koltuk başlıklarını çekerek
çıkarın 3 46.
● Koltuk sırtlıklarını koltuk minderi
üzerine katlamak için bagaj
bölümünün bir tarafındaki veya her iki tarafındaki p açma
şalterini çekin.
● Yukarı katlamak için koltuk sırtlığını kaldırın, sesli bir şekilde
kenetleninceye kadar dik bir
konuma yönlendirin.
Dikkat
Araca yolcu bölümünden yükleme yapılırken, bagaj bölümü
bölmesini katlayın. Aksi takdirde
bagaj bölümü bölmesi hasar
görebilir.

Eşya saklama ve bagaj bölümleri759Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Arka koltukların arkasındaki geçme
kanat
Bagaj bölümünde uzun nesneleri
taşımak için bagaj bölümü ile araç iç
kısmı arasındaki geçme kanat
açılabilir:
● Takılan büyük rüzgar deflektörünü veya arka
koltukların arkasındaki istifli
rüzgar deflektörlerini içeren
çantayı çıkarın 3 42.
● Açılır kumaş tavanı kapatın 3 35.
● Bagaj bölümü ayırıcısını yukarıda ilmik alanında içe doğruitin 3 73.● Kanadı yukarı doğru yatay
konuma döndürerek geçme
kısmı açın. Kanat, bir Velcro
tespit elemanı ile açık veya
kapalı konumda sabitlenir.
● Bagaj bölümündeki p açma
şalterlerini çekerek arka sırtlıkları
aşağı katlayın.
● Geçme-kısmını kapatmak için kanadı aşağı doğru döndürün ve
Velcro tespit elemanı ile dikey
konumda sabitleyin.
Açılır kumaş tavanı açmak için, ilmiği
aşağı arkaya doğru çekerek bagaj
bölümü ayırıcısını dışa katlayın.
Geçme kanat dikey konumda
kapatılmalıdır.

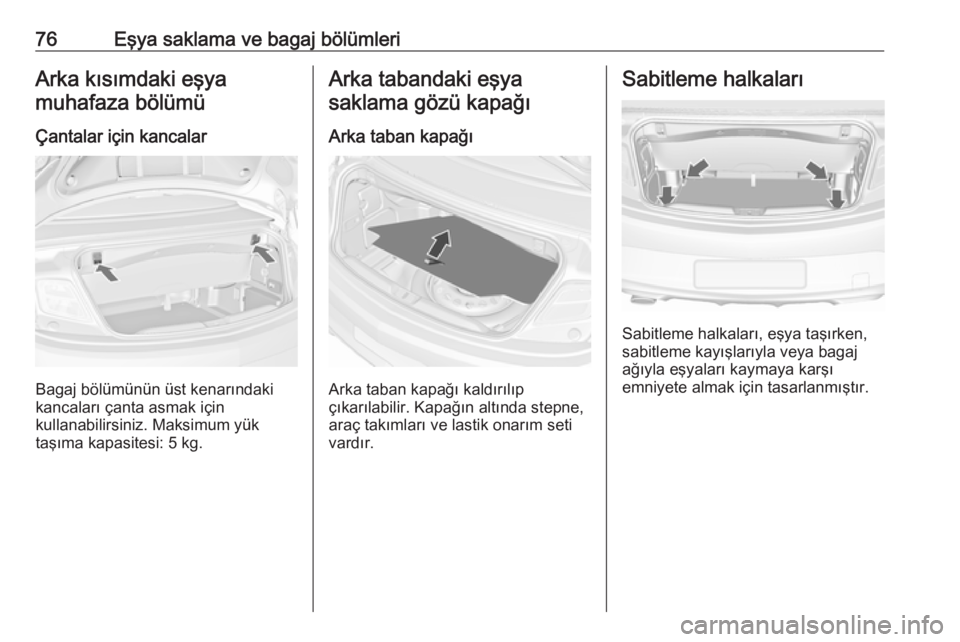

76Eşya saklama ve bagaj bölümleriArka kısımdaki eşyamuhafaza bölümü
Çantalar için kancalar
Bagaj bölümünün üst kenarındaki
kancaları çanta asmak için
kullanabilirsiniz. Maksimum yük
taşıma kapasitesi: 5 kg.
Arka tabandaki eşya
saklama gözü kapağı
Arka taban kapağı
Arka taban kapağı kaldırılıp
çıkarılabilir. Kapağın altında stepne,
araç takımları ve lastik onarım seti
vardır.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.

Eşya saklama ve bagaj bölümleri77Üçgen ikaz reflektörü
Üçgen ikaz reflektörü, bagaj
kapağının içindeki alanda, kayışların
arkasında istiflenmiştir.
İlk yardım çantası
İlk yardım çantası, bagaj bölümünde
sağ tarafta, bir kayışın arkasındadır.
Aracı yükleme talimatı
● Bagaj bölümündeki ağır eşyalar mümkün olduğunca ön kısıma
yakın olacak şekilde taşınmalıdır.
Koltuk sırtlıklarının güvenli bir şekilde sabit konumda ayarlı
olduğundan emin olun. Üst üste
konulan eşyalarda en ağır olanı
en alta yerleştirin.
● Ağır eşyaları sabitleme kayışlarıyla sabitleme
halkalarına bağlayın 3 76.
● Çantaları asmak için bagaj bölümündeki kancaları kullanın
3 76. Maksimum yük taşıma
kapasitesi: Kanca başına 5 kg.
● Bagaj bölümündeki gevşek eşyaları kaymaya karşı emniyetealın.
● Bagaj bölümünde yük taşırken arka koltuk sırtlıklarının açısı öne
doğru ayarlı olmamalıdır.
● Gösterge paneli üzerine herhangi bir eşya koymayın vegösterge paneli üzerindeki
sensörlerin üzerini örtmeyin.

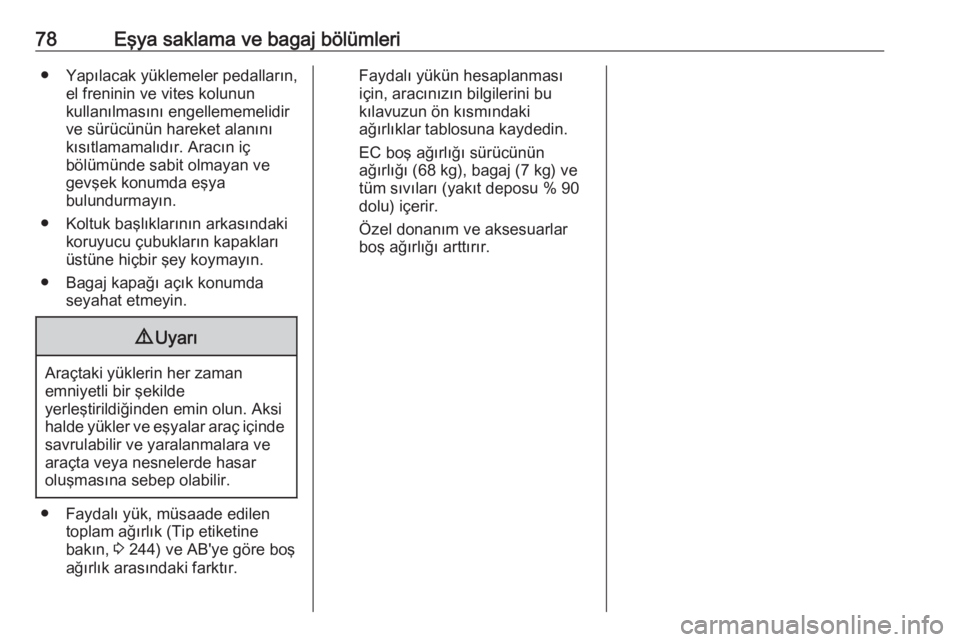

78Eşya saklama ve bagaj bölümleri● Yapılacak yüklemeler pedalların,el freninin ve vites kolunun
kullanılmasını engellememelidir
ve sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
● Koltuk başlıklarının arkasındaki koruyucu çubukların kapakları
üstüne hiçbir şey koymayın.
● Bagaj kapağı açık konumda seyahat etmeyin.9Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
araçta veya nesnelerde hasar
oluşmasına sebep olabilir.
● Faydalı yük, müsaade edilen
toplam ağırlık (Tip etiketine
bakın, 3 244) ve AB'ye göre boş
ağırlık arasındaki farktır.
Faydalı yükün hesaplanması
için, aracınızın bilgilerini bu
kılavuzun ön kısmındaki
ağırlıklar tablosuna kaydedin.
EC boş ağırlığı sürücünün
ağırlığı (68 kg), bagaj (7 kg) ve
tüm sıvıları (yakıt deposu % 90
dolu) içerir.
Özel donanım ve aksesuarlar
boş ağırlığı arttırır.
