OPEL CASCADA 2017.5 Посібник з експлуатації (in Ukrainian)

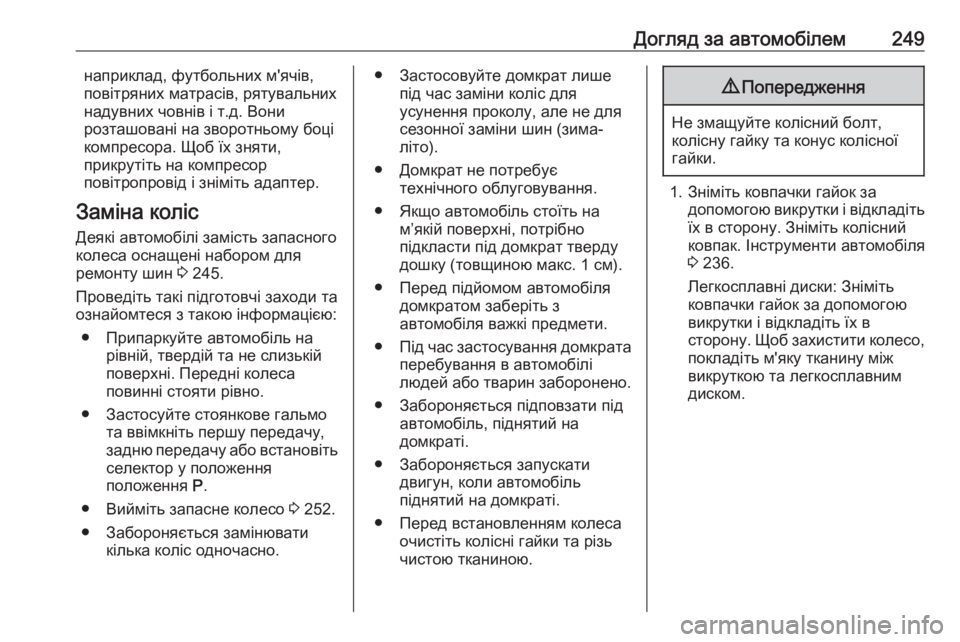

Догляд за автомобілем249наприклад, футбольних м'ячів,
повітряних матрасів, рятувальних
надувних човнів і т.д. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 245.
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Припаркуйте автомобіль на рівній, твердій та не слизькій
поверхні. Передні колеса
повинні стояти рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть
селектор у положення
положення P.
● Вийміть запасне колесо 3 252.
● Забороняється замінювати кілька коліс одночасно.● Застосовуйте домкрат лишепід час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).
● Домкрат не потребує технічного облуговування.
● Якщо автомобіль стоїть на м’якій поверхні, потрібно
підкласти під домкрат тверду
дошку (товщиною макс. 1 см).
● Перед підйомом автомобіля домкратом заберіть з
автомобіля важкі предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за допомогою викрутки і відкладіть
їх в сторону. Зніміть колісний
ковпак. Інструменти автомобіля
3 236.
Легкосплавні диски: Зніміть ковпачки гайок за допомогою
викрутки і відкладіть їх в
сторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.

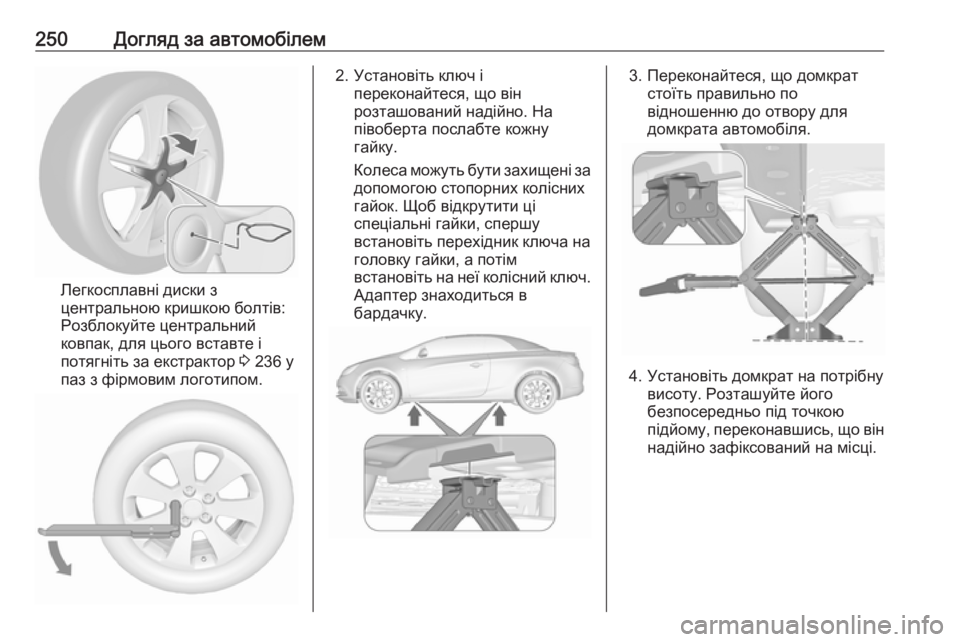

250Догляд за автомобілем
Легкосплавні диски з
центральною кришкою болтів:
Розблокуйте центральний
ковпак, для цього вставте і
потягніть за екстрактор 3 236 у
паз з фірмовим логотипом.
2. Установіть ключ і переконайтеся, що він
розташований надійно. На
півоберта послабте кожну
гайку.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб відкрутити ці
спеціальні гайки, спершу
встановіть перехідник ключа на
головку гайки, а потім
встановіть на неї колісний ключ. Адаптер знаходиться в
бардачку.3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.

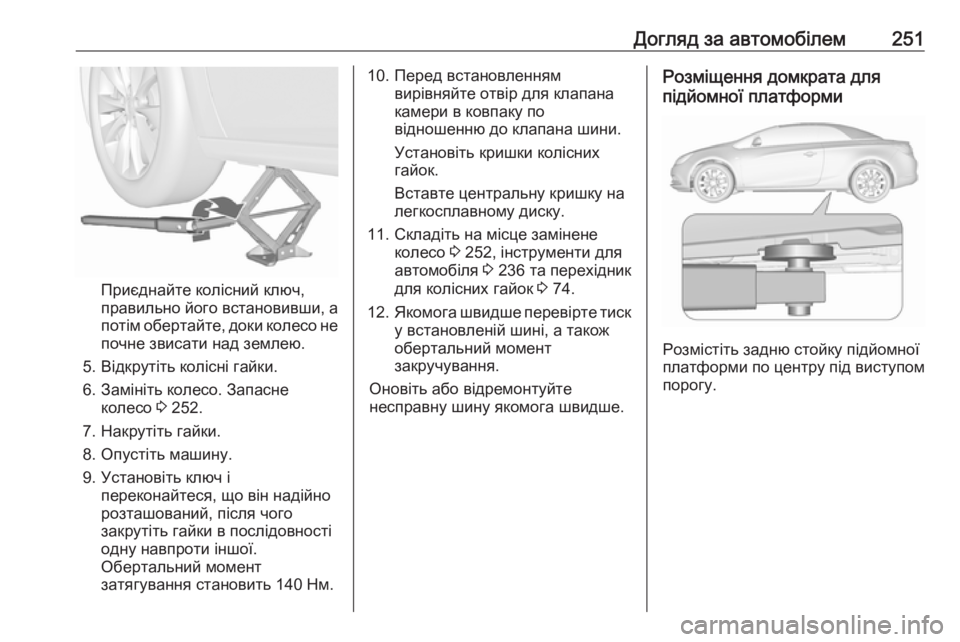

Догляд за автомобілем251
Приєднайте колісний ключ,
правильно його встановивши, а
потім обертайте, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 252.
7. Накрутіть гайки.
8. Опустіть машину.
9. Установіть ключ і переконайтеся, що він надійно
розташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої.
Обертальний момент
затягування становить 140 Нм.
10. Перед встановленням вирівняйте отвір для клапана
камери в ковпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
Вставте центральну кришку на
легкосплавному диску.
11. Складіть на місце замінене колесо 3 252, інструменти для
автомобіля 3 236 та перехідник
для колісних гайок 3 74.
12. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.Розміщення домкрата для
підйомної платформи
Розмістіть задню стойку підйомної
платформи по центру під виступом порогу.

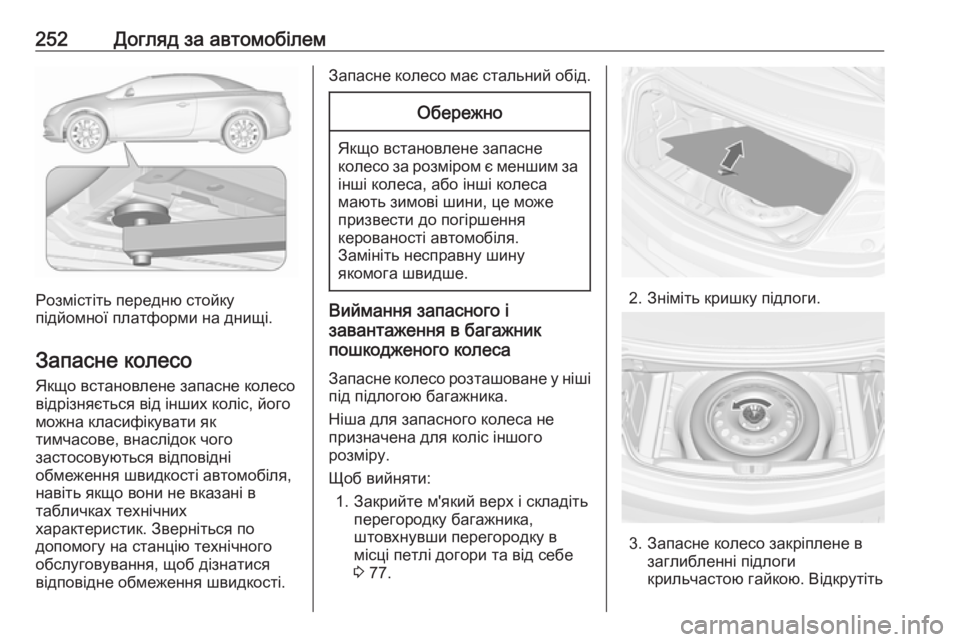

252Догляд за автомобілем
Розмістіть передню стойку
підйомної платформи на днищі.
Запасне колесо Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані в
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Якщо встановлене запасне
колесо за розміром є меншим за інші колеса, або інші колеса
мають зимові шини, це може
призвести до погіршення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Виймання запасного і
завантаження в багажник
пошкодженого колеса
Запасне колесо розташоване у ніші під підлогою багажника.
Ніша для запасного колеса не
призначена для коліс іншого
розміру.
Щоб вийняти: 1. Закрийте м'який верх і складіть перегородку багажника,
штовхнувши перегородку в
місці петлі догори та від себе
3 77.2. Зніміть кришку підлоги.
3. Запасне колесо закріплене в
заглибленні підлоги
крильчастою гайкою. Відкрутіть

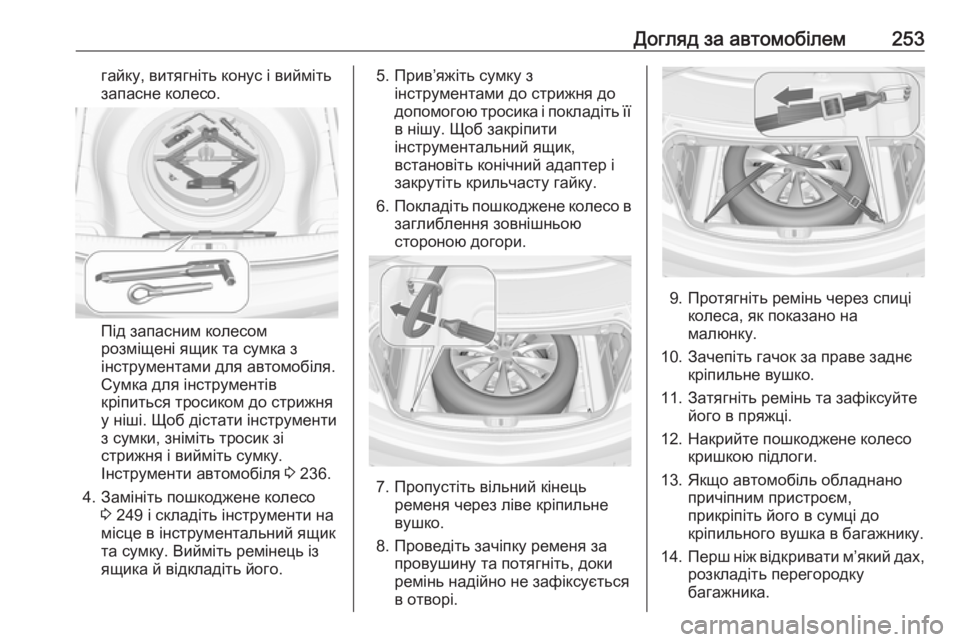

Догляд за автомобілем253гайку, витягніть конус і виймітьзапасне колесо.
Під запасним колесом
розміщені ящик та сумка з
інструментами для автомобіля.
Сумка для інструментів
кріпиться тросиком до стрижня
у ніші. Щоб дістати інструменти
з сумки, зніміть тросик зі
стрижня і вийміть сумку.
Інструменти автомобіля 3 236.
4. Замініть пошкоджене колесо 3 249 і складіть інструменти на
місце в інструментальний ящик
та сумку. Вийміть ремінець із
ящика й відкладіть його.
5. Прив’яжіть сумку з інструментами до стрижня до
допомогою тросика і покладіть її
в нішу. Щоб закріпити
інструментальний ящик,
встановіть конічний адаптер і
закрутіть крильчасту гайку.
6. Покладіть пошкоджене колесо в
заглиблення зовнішньою
стороною догори.
7. Пропустіть вільний кінець ременя через ліве кріпильне
вушко.
8. Проведіть зачіпку ременя за провушину та потягніть, доки
ремінь надійно не зафіксується
в отворі.
9. Протягніть ремінь через спиці колеса, як показано на
малюнку.
10. Зачепіть гачок за праве заднє кріпильне вушко.
11. Затягніть ремінь та зафіксуйте його в пряжці.
12. Накрийте пошкоджене колесо кришкою підлоги.
13. Якщо автомобіль обладнано причіпним пристроєм,
прикріпіть його в сумці до
кріпильного вушка в багажнику.
14. Перш ніж відкривати м’який дах,
розкладіть перегородку
багажника.

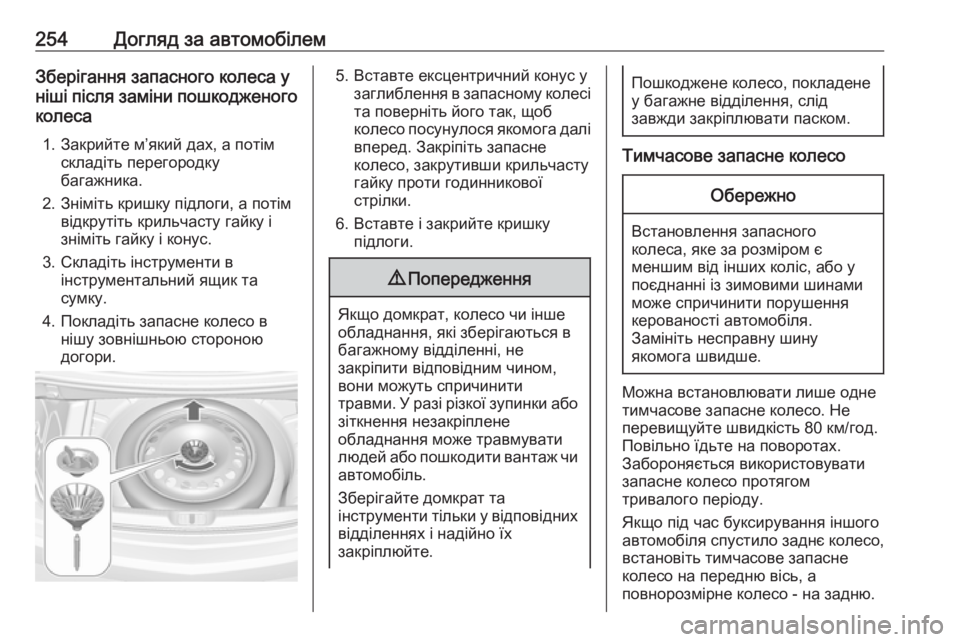

254Догляд за автомобілемЗберігання запасного колеса у
ніші після заміни пошкодженого колеса
1. Закрийте м’який дах, а потім складіть перегородку
багажника.
2. Зніміть кришку підлоги, а потім відкрутіть крильчасту гайку і
зніміть гайку і конус.
3. Складіть інструменти в інструментальний ящик та
сумку.
4. Покладіть запасне колесо в нішу зовнішньою стороною
догори.5. Вставте ексцентричний конус у заглиблення в запасному колесі
та поверніть його так, щоб
колесо посунулося якомога далі
вперед. Закріпіть запасне
колесо, закрутивши крильчасту
гайку проти годинникової
стрілки.
6. Вставте і закрийте кришку підлоги.9 Попередження
Якщо домкрат, колесо чи інше
обладнання, які зберігаються в
багажному відділенні, не
закріпити відповідним чином,
вони можуть спричинити
травми. У разі різкої зупинки або зіткнення незакріплене
обладнання може травмувати
людей або пошкодити вантаж чи
автомобіль.
Зберігайте домкрат та
інструменти тільки у відповідних
відділеннях і надійно їх
закріплюйте.
Пошкоджене колесо, покладене
у багажне відділення, слід
завжди закріплювати паском.
Тимчасове запасне колесо
Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Можна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо під час буксирування іншого
автомобіля спустило заднє колесо, встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню.

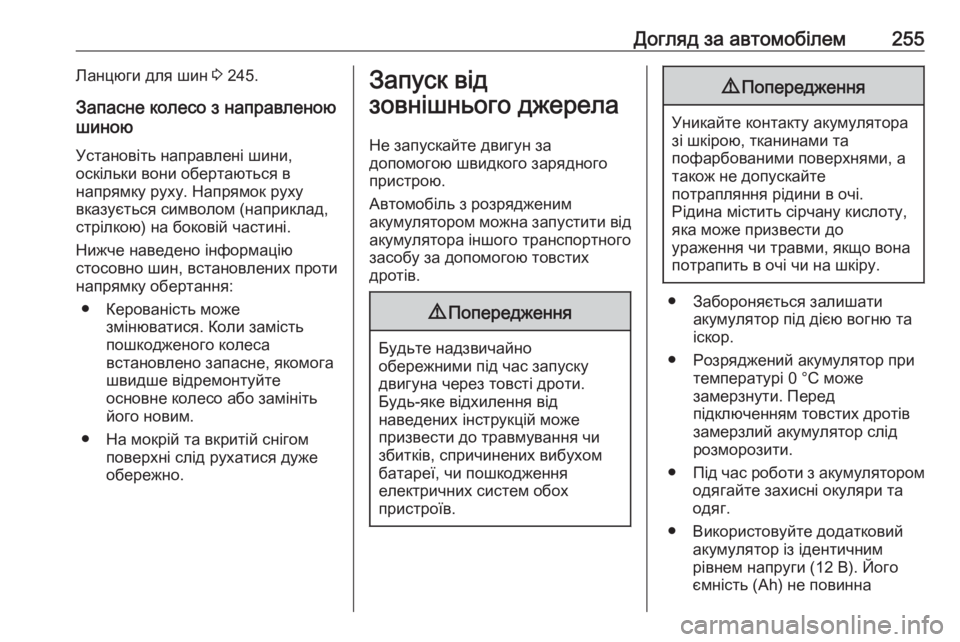

Догляд за автомобілем255Ланцюги для шин 3 245.
Запасне колесо з направленою
шиною
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Нижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
● Керованість може змінюватися. Коли замість
пошкодженого колеса
встановлено запасне, якомога швидше відремонтуйте
основне колесо або замініть
його новим.
● На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.Запуск від
зовнішнього джерела
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.
Автомобіль з розрядженим
акумулятором можна запустити від
акумулятора іншого транспортного
засобу за допомогою товстих
дротів.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.
9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
● Забороняється залишати акумулятор під дією вогню та
іскор.
● Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів
замерзлий акумулятор слід
розморозити.
● Під час роботи з акумулятором
одягайте захисні окуляри та
одяг.
● Використовуйте додатковий акумулятор із ідентичним
рівнем напруги (12 В). Його
ємність (Ah) не повинна

256Догляд за автомобілемзначною мірою відрізнятися від
ємності розрядженого
акумулятора.
● Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
● Не відключайте розряджений акумулятор від автомобіля.
● Вимкніть усі непотрібні електроспоживачі.
● Під час запуску через товсті дроти не нахиляйтеся над
акумулятором.
● Уникайте контактів клем одного дроту з клемами іншого.
● Під час запуску через товсті дроти автомобілі не повинні
контактувати.
● Застосуйте стоянкове гальмо, трансмісію в нейтральному
положенні, автоматичну
трансмісію в положенні P.
● Зніміть захисні кришки позитивних полюсів на обох
акумуляторах.

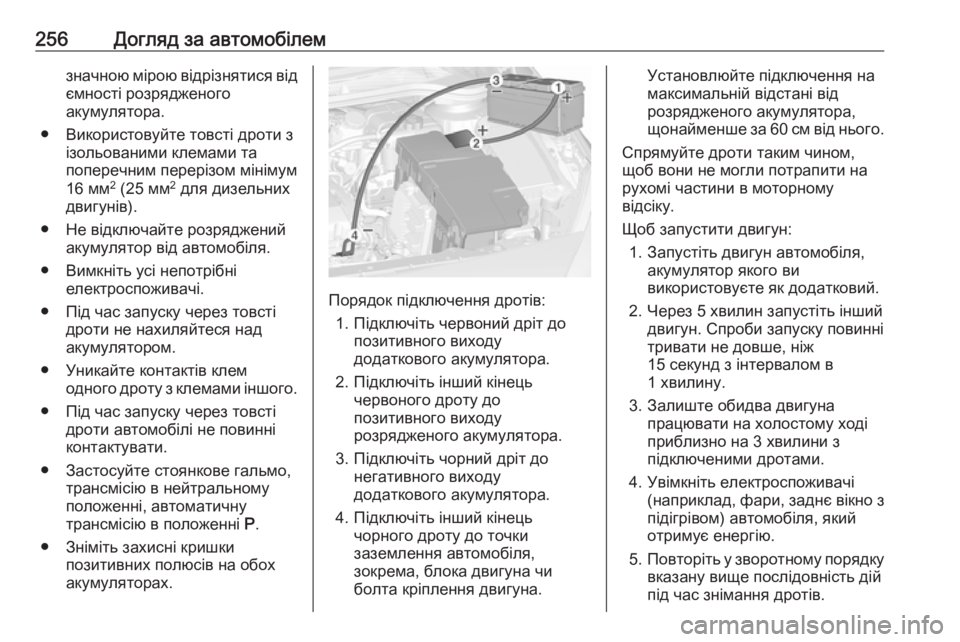

Порядок підключення дротів:
1. Підключіть червоний дріт до позитивного виходу
додаткового акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу
розрядженого акумулятора.
3. Підключіть чорний дріт до негативного виходу
додаткового акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення автомобіля,
зокрема, блока двигуна чи
болта кріплення двигуна.
Установлюйте підключення на
максимальній відстані від
розрядженого акумулятора,
щонайменше за 60 см від нього.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.
Щоб запустити двигун: 1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через 5 хвилин запустіть інший двигун. Спроби запуску повинні
тривати не довше, ніж
15 секунд з інтервалом в
1 хвилину.
3. Залиште обидва двигуна працювати на холостому ході
приблизно на 3 хвилини з
підключеними дротами.
4. Увімкніть електроспоживачі (наприклад , фари, заднє вікно з
підігрівом) автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.

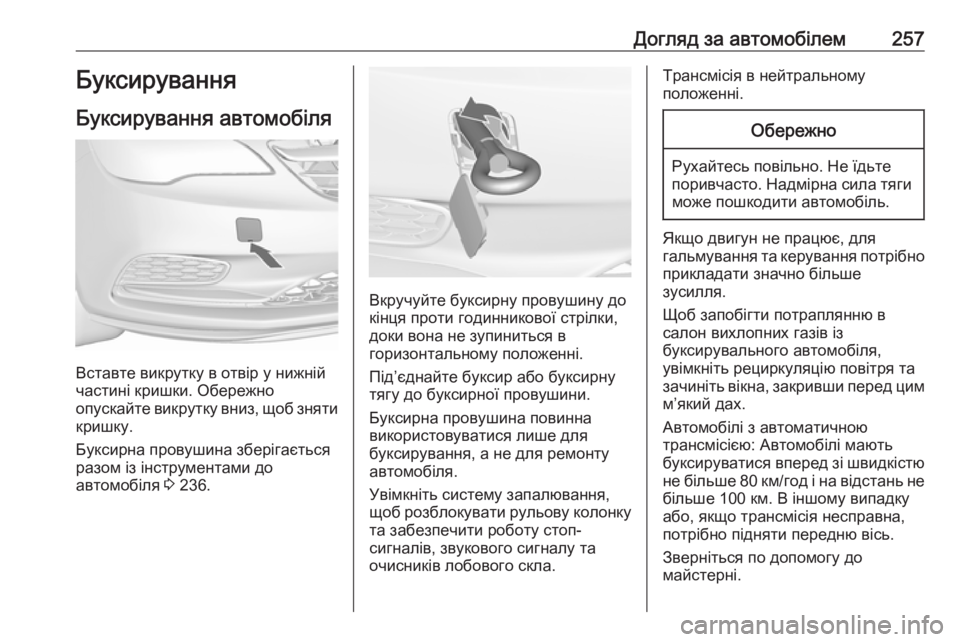

Догляд за автомобілем257Буксирування
Буксирування автомобіля
Вставте викрутку в отвір у нижній
частині кришки. Обережно
опускайте викрутку вниз, щоб зняти кришку.
Буксирна провушина зберігається
разом із інструментами до
автомобіля 3 236.
Вкручуйте буксирну провушину до
кінця проти годинникової стрілки,
доки вона не зупиниться в
горизонтальному положенні.
Під’єднайте буксир або буксирну
тягу до буксирної провушини.
Буксирна провушина повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Увімкніть систему запалювання,
щоб розблокувати рульову колонку
та забезпечити роботу стоп-
сигналів, звукового сигналу та
очисників лобового скла.
Трансмісія в нейтральному
положенні.Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги може пошкодити автомобіль.
Якщо двигун не працює, для
гальмування та керування потрібно
прикладати значно більше
зусилля.
Щоб запобігти потраплянню в
салон вихлопних газів із
буксирувального автомобіля,
увімкніть рециркуляцію повітря та
зачиніть вікна, закривши перед цим
м’який дах.
Автомобілі з автоматичною
трансмісією: Автомобілі мають
буксируватися вперед зі швидкістю
не більше 80 км/год і на відстань не більше 100 км. В іншому випадку
або, якщо трансмісія несправна,
потрібно підняти передню вісь.
Зверніться по допомогу до
майстерні.

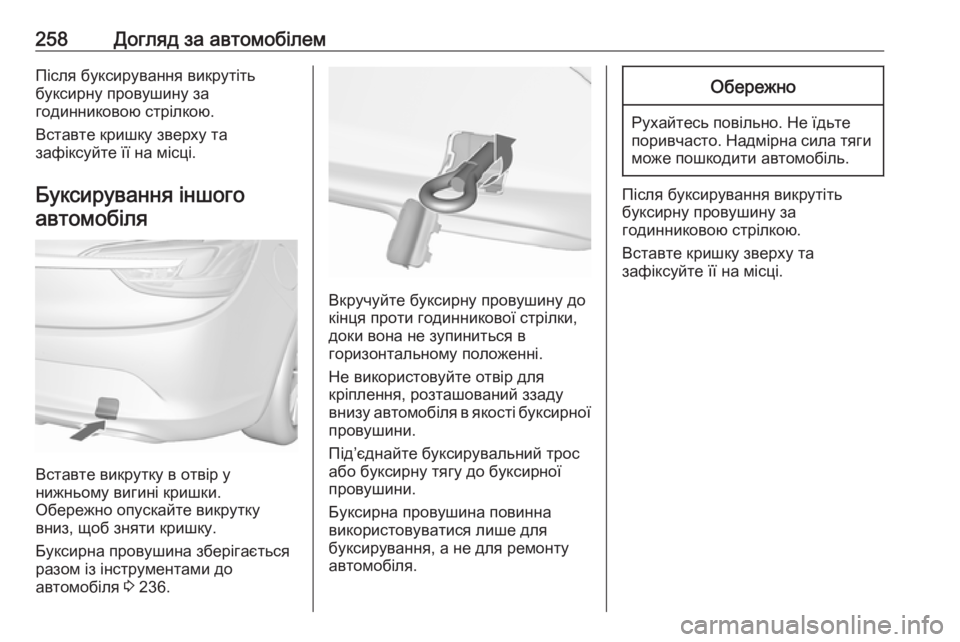

258Догляд за автомобілемПісля буксирування викрутіть
буксирну провушину за
годинниковою стрілкою.
Вставте кришку зверху та
зафіксуйте її на місці.
Буксирування іншого автомобіля
Вставте викрутку в отвір у
нижньому вигині кришки.
Обережно опускайте викрутку
вниз, щоб зняти кришку.
Буксирна провушина зберігається
разом із інструментами до
автомобіля 3 236.
Вкручуйте буксирну провушину до
кінця проти годинникової стрілки,
доки вона не зупиниться в
горизонтальному положенні.
Не використовуйте отвір для
кріплення, розташований ззаду
внизу автомобіля в якості буксирної провушини.
Під’єднайте буксирувальний трос або буксирну тягу до буксирної провушини.
Буксирна провушина повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги може пошкодити автомобіль.
Після буксирування викрутіть
буксирну провушину за
годинниковою стрілкою.
Вставте кришку зверху та
зафіксуйте її на місці.
