Fahren und Bedienung169Auswahl der WarnempfindlichkeitDie Warnempfindlichkeit kann auf
„nah“, „mittel“ oder „weit“ eingestellt
werden.
V drücken. Die aktuelle Einstellung
wird im Driver Information Center
angezeigt. V erneut drücken, um die
Warnempfindlichkeit zu ändern.
Warnung des Fahrers
Wenn das System ein vorausfahren‐
des Fahrzeug in der Fahrspur
erkennt, leuchtet die Kontrollleuchte
für ein erkanntes vorausfahrendes
Fahrzeug A grün im Instrument auf.Wenn der Abstand zu einem voraus‐
fahrenden Fahrzeug zu gering wird
oder Sie sich einem anderen Fahr‐
zeug zu schnell nähern, wird im
Driver Information Center das Kollisi‐ onswarnsymbol angezeigt.
Gleichzeitig ertönt ein Signalton. Das
Bremspedal betätigen, falls es die
Situation erfordert.
Ausschalten
Das System kann deaktiviert werden. V wiederholt drücken, bis folgende
Meldung im Driver Information Center angezeigt wird.

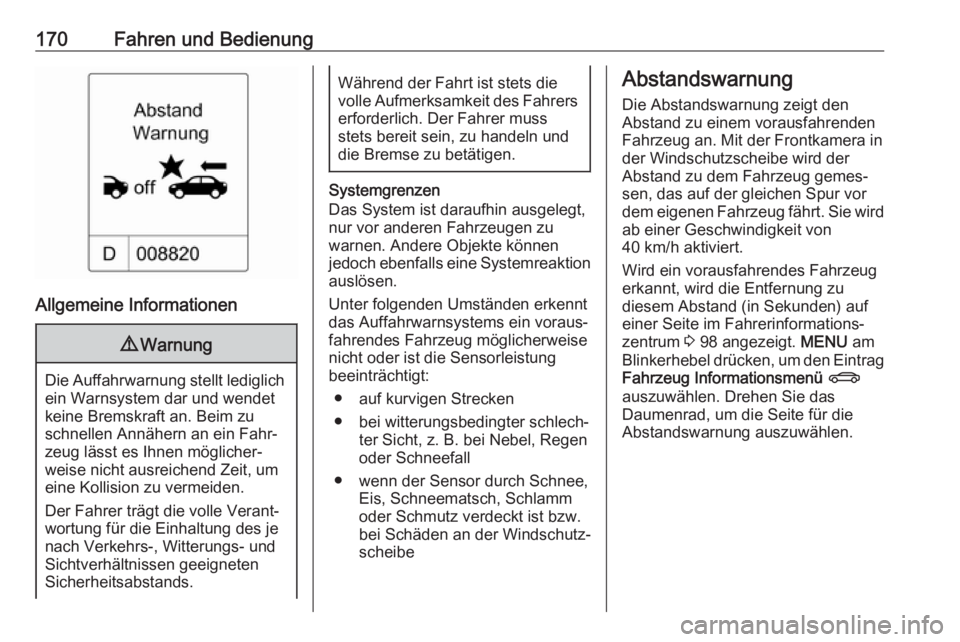

170Fahren und Bedienung
Allgemeine Informationen
9Warnung
Die Auffahrwarnung stellt lediglich
ein Warnsystem dar und wendet
keine Bremskraft an. Beim zu
schnellen Annähern an ein Fahr‐
zeug lässt es Ihnen möglicher‐
weise nicht ausreichend Zeit, um
eine Kollision zu vermeiden.
Der Fahrer trägt die volle Verant‐
wortung für die Einhaltung des je
nach Verkehrs-, Witterungs- und
Sichtverhältnissen geeigneten
Sicherheitsabstands.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, zu handeln und
die Bremse zu betätigen.
Systemgrenzen
Das System ist daraufhin ausgelegt,
nur vor anderen Fahrzeugen zu
warnen. Andere Objekte können
jedoch ebenfalls eine Systemreaktion
auslösen.
Unter folgenden Umständen erkennt
das Auffahrwarnsystems ein voraus‐
fahrendes Fahrzeug möglicherweise
nicht oder ist die Sensorleistung
beeinträchtigt:
● auf kurvigen Strecken
● bei witterungsbedingter schlech‐ ter Sicht, z. B. bei Nebel, Regen
oder Schneefall
● wenn der Sensor durch Schnee, Eis, Schneematsch, Schlamm
oder Schmutz verdeckt ist bzw.
bei Schäden an der Windschutz‐ scheibe
Abstandswarnung
Die Abstandswarnung zeigt den
Abstand zu einem vorausfahrenden
Fahrzeug an. Mit der Frontkamera in der Windschutzscheibe wird der
Abstand zu dem Fahrzeug gemes‐
sen, das auf der gleichen Spur vor
dem eigenen Fahrzeug fährt. Sie wird ab einer Geschwindigkeit von
40 km/h aktiviert.
Wird ein vorausfahrendes Fahrzeug
erkannt, wird die Entfernung zu
diesem Abstand (in Sekunden) auf
einer Seite im Fahrerinformations‐
zentrum 3 98 angezeigt. MENU am
Blinkerhebel drücken, um den Eintrag
Fahrzeug Informationsmenü X
auszuwählen. Drehen Sie das
Daumenrad, um die Seite für die
Abstandswarnung auszuwählen.

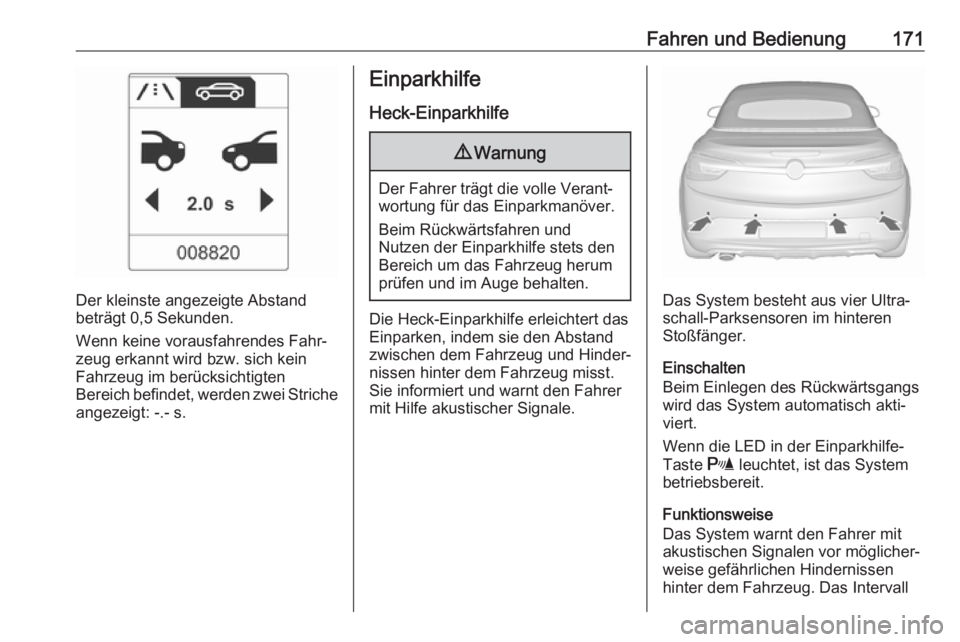

Fahren und Bedienung171
Der kleinste angezeigte Abstand
beträgt 0,5 Sekunden.
Wenn keine vorausfahrendes Fahr‐
zeug erkannt wird bzw. sich kein Fahrzeug im berücksichtigten
Bereich befindet, werden zwei Striche
angezeigt: -.- s.
Einparkhilfe
Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und
Nutzen der Einparkhilfe stets den
Bereich um das Fahrzeug herum
prüfen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen
hinter dem Fahrzeug. Das Intervall

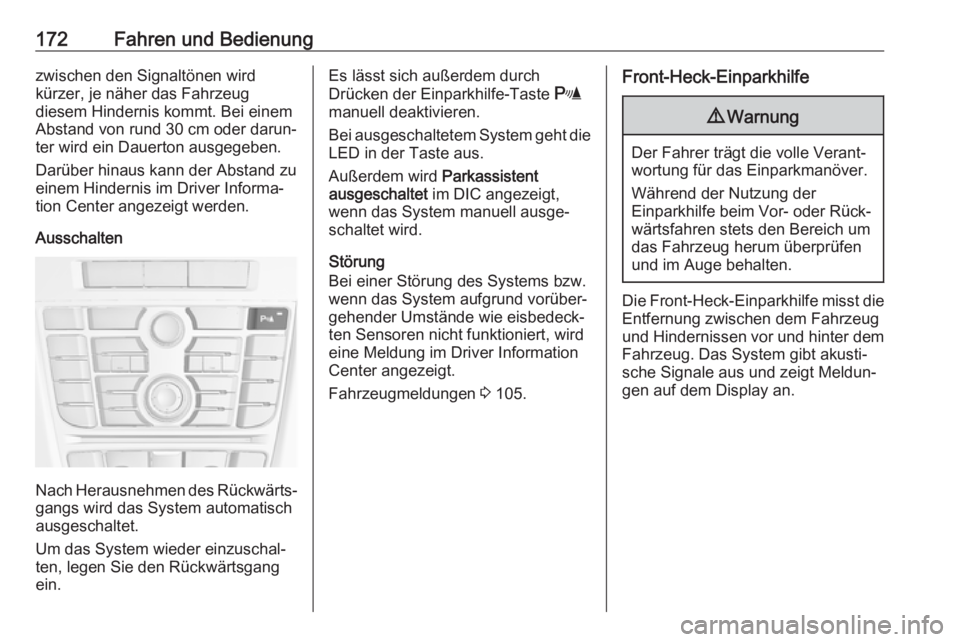

172Fahren und Bedienungzwischen den Signaltönen wird
kürzer, je näher das Fahrzeug
diesem Hindernis kommt. Bei einem
Abstand von rund 30 cm oder darun‐
ter wird ein Dauerton ausgegeben.
Darüber hinaus kann der Abstand zu
einem Hindernis im Driver Informa‐
tion Center angezeigt werden.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Um das System wieder einzuschal‐ ten, legen Sie den Rückwärtsgang ein.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände wie eisbedeck‐
ten Sensoren nicht funktioniert, wird
eine Meldung im Driver Information
Center angezeigt.
Fahrzeugmeldungen 3 105.Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der
Einparkhilfe beim Vor- oder Rück‐ wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.

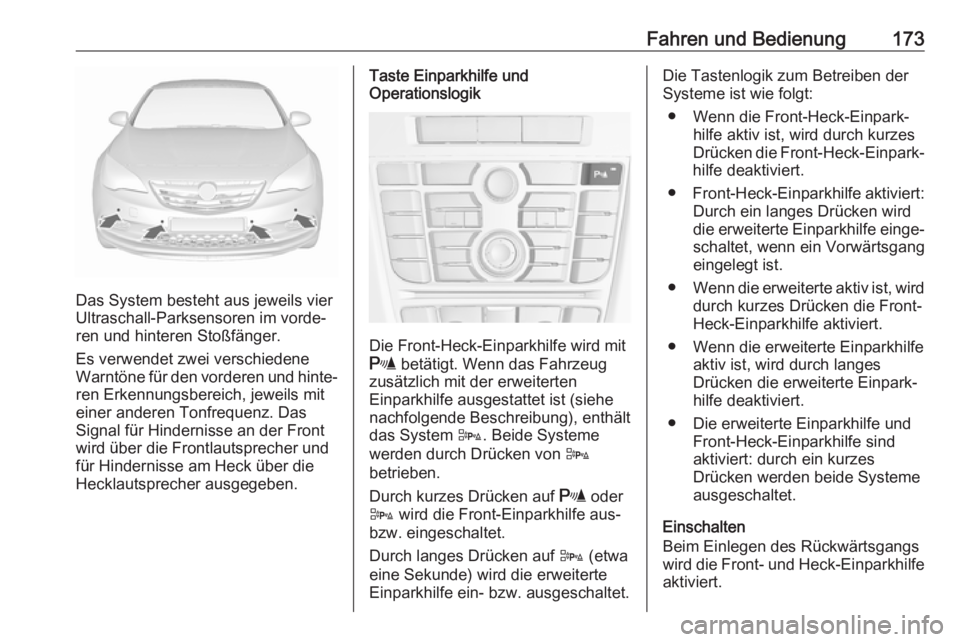

Fahren und Bedienung173
Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hinte‐ ren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das
Signal für Hindernisse an der Front
wird über die Frontlautsprecher und
für Hindernisse am Heck über die
Hecklautsprecher ausgegeben.
Taste Einparkhilfe und
Operationslogik
Die Front-Heck-Einparkhilfe wird mit
r betätigt. Wenn das Fahrzeug
zusätzlich mit der erweiterten
Einparkhilfe ausgestattet ist (siehe
nachfolgende Beschreibung), enthält
das System D. Beide Systeme
werden durch Drücken von D
betrieben.
Durch kurzes Drücken auf r oder
D wird die Front-Einparkhilfe aus-
bzw. eingeschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.
Die Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐
hilfe deaktiviert.
● Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird
die erweiterte Einparkhilfe einge‐
schaltet, wenn ein Vorwärtsgang eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐
hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind
aktiviert: durch ein kurzes
Drücken werden beide Systeme
ausgeschaltet.
Einschalten
Beim Einlegen des Rückwärtsgangs wird die Front- und Heck-Einparkhilfe
aktiviert.

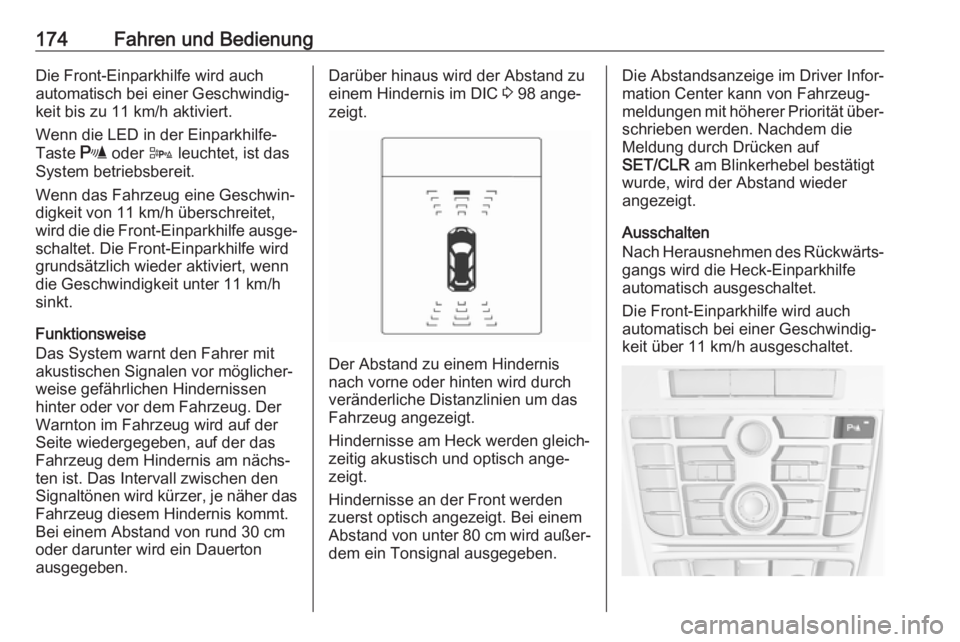

174Fahren und BedienungDie Front-Einparkhilfe wird auch
automatisch bei einer Geschwindig‐
keit bis zu 11 km/h aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r oder D leuchtet, ist das
System betriebsbereit.
Wenn das Fahrzeug eine Geschwin‐
digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐ schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen
hinter oder vor dem Fahrzeug. Der
Warnton im Fahrzeug wird auf der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.Darüber hinaus wird der Abstand zu einem Hindernis im DIC 3 98 ange‐
zeigt.
Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.
Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden
zuerst optisch angezeigt. Bei einem
Abstand von unter 80 cm wird außer‐
dem ein Tonsignal ausgegeben.
Die Abstandsanzeige im Driver Infor‐ mation Center kann von Fahrzeug‐
meldungen mit höherer Priorität über‐
schrieben werden. Nachdem die
Meldung durch Drücken auf
SET/CLR am Blinkerhebel bestätigt
wurde, wird der Abstand wieder
angezeigt.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe
automatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch
automatisch bei einer Geschwindig‐
keit über 11 km/h ausgeschaltet.

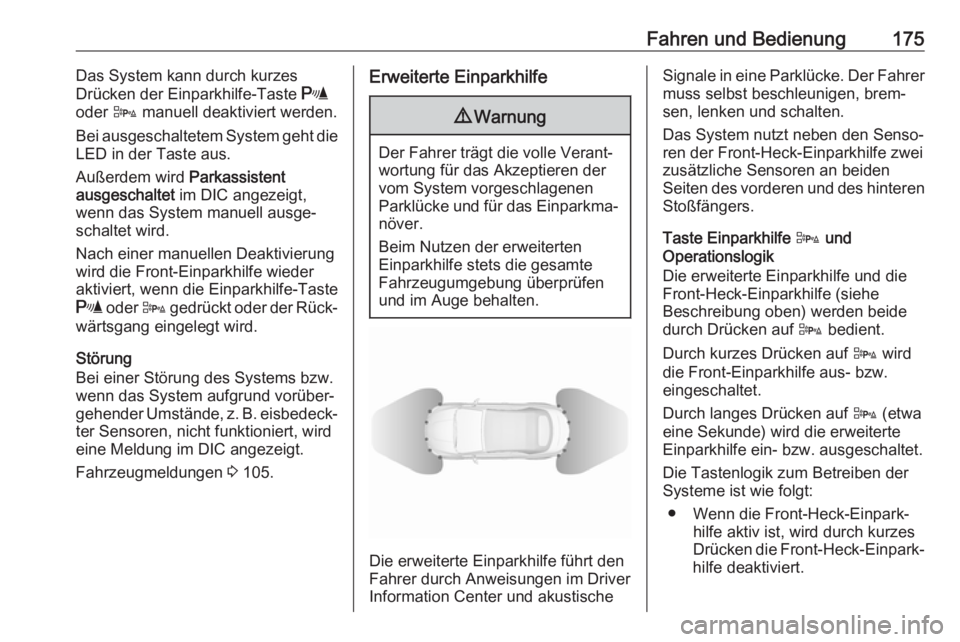

Fahren und Bedienung175Das System kann durch kurzes
Drücken der Einparkhilfe-Taste r
oder D manuell deaktiviert werden.
Bei ausgeschaltetem System geht die
LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Nach einer manuellen Deaktivierung
wird die Front-Einparkhilfe wieder
aktiviert, wenn die Einparkhilfe-Taste
r oder D gedrückt oder der Rück‐
wärtsgang eingelegt wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände, z. B. eisbedeck‐
ter Sensoren, nicht funktioniert, wird
eine Meldung im DIC angezeigt.
Fahrzeugmeldungen 3 105.Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe führt den
Fahrer durch Anweisungen im Driver
Information Center und akustische
Signale in eine Parklücke. Der Fahrer muss selbst beschleunigen, brem‐
sen, lenken und schalten.
Das System nutzt neben den Senso‐
ren der Front-Heck-Einparkhilfe zwei
zusätzliche Sensoren an beiden
Seiten des vorderen und des hinteren
Stoßfängers.
Taste Einparkhilfe D und
Operationslogik
Die erweiterte Einparkhilfe und die
Front-Heck-Einparkhilfe (siehe
Beschreibung oben) werden beide
durch Drücken auf D bedient.
Durch kurzes Drücken auf D wird
die Front-Einparkhilfe aus- bzw.
eingeschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.
Die Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐
hilfe deaktiviert.

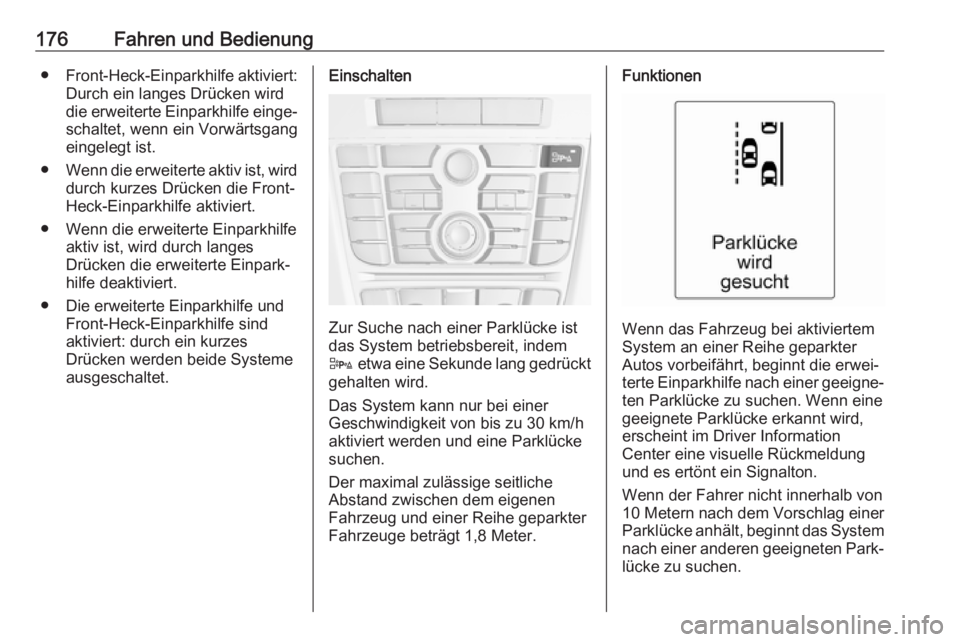

176Fahren und Bedienung●Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird
die erweiterte Einparkhilfe einge‐ schaltet, wenn ein Vorwärtsgang
eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐ hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind
aktiviert: durch ein kurzes
Drücken werden beide Systeme
ausgeschaltet.Einschalten
Zur Suche nach einer Parklücke ist
das System betriebsbereit, indem
D etwa eine Sekunde lang gedrückt
gehalten wird.
Das System kann nur bei einer
Geschwindigkeit von bis zu 30 km/h
aktiviert werden und eine Parklücke
suchen.
Der maximal zulässige seitliche
Abstand zwischen dem eigenen
Fahrzeug und einer Reihe geparkter
Fahrzeuge beträgt 1,8 Meter.
Funktionen
Wenn das Fahrzeug bei aktiviertem
System an einer Reihe geparkter
Autos vorbeifährt, beginnt die erwei‐ terte Einparkhilfe nach einer geeigne‐ ten Parklücke zu suchen. Wenn einegeeignete Parklücke erkannt wird,
erscheint im Driver Information
Center eine visuelle Rückmeldung
und es ertönt ein Signalton.
Wenn der Fahrer nicht innerhalb von 10 Metern nach dem Vorschlag einer
Parklücke anhält, beginnt das System nach einer anderen geeigneten Park‐lücke zu suchen.

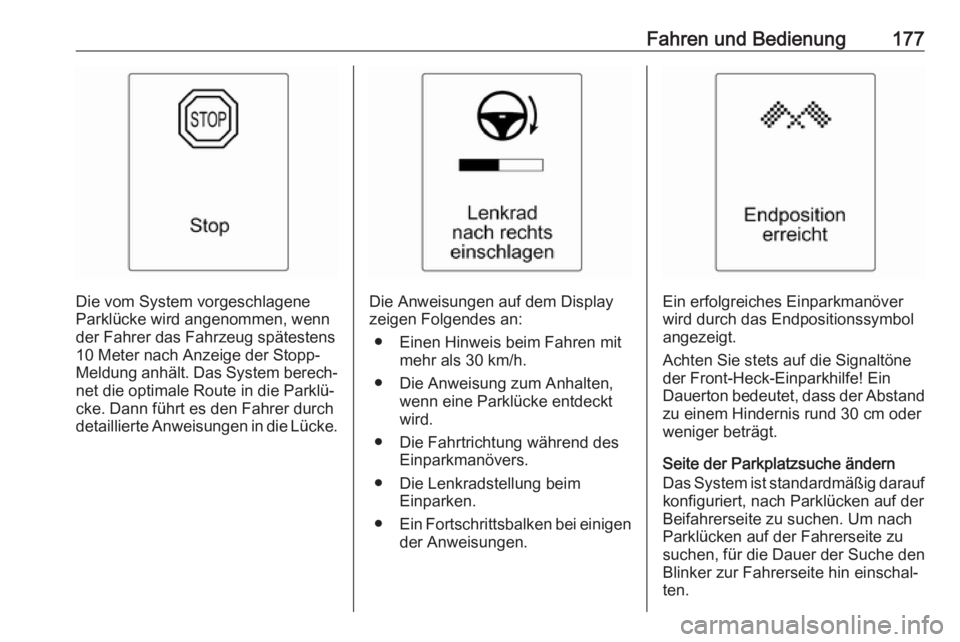

Fahren und Bedienung177
Die vom System vorgeschlagene
Parklücke wird angenommen, wenn
der Fahrer das Fahrzeug spätestens
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐ net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch
detaillierte Anweisungen in die Lücke.Die Anweisungen auf dem Display
zeigen Folgendes an:
● Einen Hinweis beim Fahren mit mehr als 30 km/h.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Lenkradstellung beim Einparken.
● Ein Fortschrittsbalken bei einigen
der Anweisungen.Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand
zu einem Hindernis rund 30 cm oder weniger beträgt.
Seite der Parkplatzsuche ändern Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
Parklücken auf der Fahrerseite zu
suchen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.

178Fahren und BedienungSobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.
Anzeigeprioritäten
Nach Aktivierung der erweiterten
Einparkhilfe wird im Driver Informa‐
tion Center eine Meldung angezeigt.
Die Anzeigen der erweiterten
Einparkhilfe im Driver Information
Center können von Fahrzeugmeldun‐ gen mit höherer Priorität überschrie‐
ben werden. Nachdem die Meldung
durch Drücken auf SET/CLR am
Blinkerhebel bestätigt wurde, werden
wieder die Anweisungen der erwei‐
terten Einparkhilfe angezeigt und das Einparkmanöver kann fortgesetztwerden.
Ausschalten
Das System wird deaktiviert durch:
● kurzes Drücken auf D, wenn
die erweiterte Einparkhilfe und
Front-Heck-Einparkhilfe aktiviert
sind
● langes Drücken auf D, wenn
die erweiterte Einparkhilfe akti‐
viert ist● das Einparken erfolgreich abge‐ schlossen wurde
● Fahren mit mehr als 30 km/h
● Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Fahrerin‐
formationszentrum mit Parkvorgang
abgebrochen angezeigt.
Störung
Im Fahrerinformationszentrum
erscheint eine Meldung, wenn:
● eine Störung im System vorliegt
● der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen
hat
● das System nicht funktionsbereit ist
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop im Fahrerinforma‐
tionszentrum. Nach Entfernen des
Gegenstands wird das Einparkmanö‐
ver fortgesetzt. Das System wird
deaktiviert, wenn der Gegenstand
nicht entfernt wird. D etwaeine Sekunde lang drücken, um das
System zu aktivieren und nach einer
neuen Parklücke zu suchen.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
