Instrumenten en bedieningsorganen89

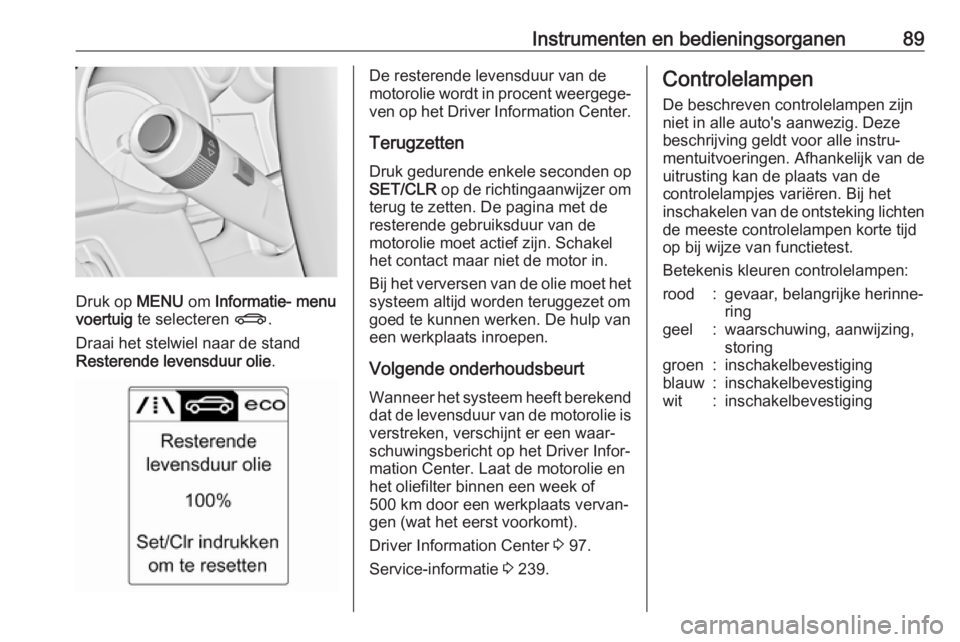

Druk op MENU om Informatie- menu
voertuig te selecteren X.
Draai het stelwiel naar de stand
Resterende levensduur olie .
De resterende levensduur van de
motorolie wordt in procent weergege‐
ven op het Driver Information Center.
Terugzetten
Druk gedurende enkele seconden op SET/CLR op de richtingaanwijzer om
terug te zetten. De pagina met de
resterende gebruiksduur van de
motorolie moet actief zijn. Schakel
het contact maar niet de motor in.
Bij het verversen van de olie moet het
systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Volgende onderhoudsbeurt Wanneer het systeem heeft berekend
dat de levensduur van de motorolie is verstreken, verschijnt er een waar‐
schuwingsbericht op het Driver Infor‐
mation Center. Laat de motorolie en
het oliefilter binnen een week of
500 km door een werkplaats vervan‐
gen (wat het eerst voorkomt).
Driver Information Center 3 97.
Service-informatie 3 239.Controlelampen
De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze beschrijving geldt voor alle instru‐
mentuitvoeringen. Afhankelijk van de
uitrusting kan de plaats van de
controlelampjes variëren. Bij het
inschakelen van de ontsteking lichten de meeste controlelampen korte tijd
op bij wijze van functietest.
Betekenis kleuren controlelampen:rood:gevaar, belangrijke herinne‐
ringgeel:waarschuwing, aanwijzing,
storinggroen:inschakelbevestigingblauw:inschakelbevestigingwit:inschakelbevestiging

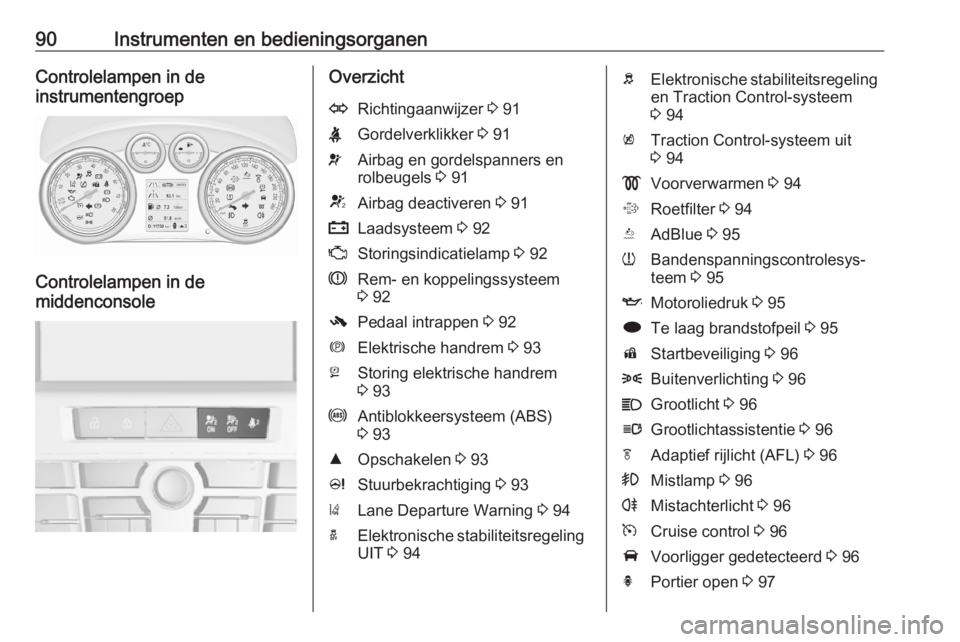

90Instrumenten en bedieningsorganenControlelampen in de
instrumentengroep
Controlelampen in de
middenconsole
OverzichtORichtingaanwijzer 3 91XGordelverklikker 3 91vAirbag en gordelspanners en
rolbeugels 3 91VAirbag deactiveren 3 91pLaadsysteem 3 92ZStoringsindicatielamp 3 92RRem- en koppelingssysteem
3 92-Pedaal intrappen 3 92mElektrische handrem 3 93jStoring elektrische handrem
3 93uAntiblokkeersysteem (ABS)
3 93ROpschakelen 3 93cStuurbekrachtiging 3 93)Lane Departure Warning 3 94aElektronische stabiliteitsregeling
UIT 3 94bElektronische stabiliteitsregeling
en Traction Control-systeem
3 94kTraction Control-systeem uit
3 94!Voorverwarmen 3 94%Roetfilter 3 94YAdBlue 3 95wBandenspanningscontrolesys‐
teem 3 95IMotoroliedruk 3 95iTe laag brandstofpeil 3 95dStartbeveiliging 3 968Buitenverlichting 3 96CGrootlicht 3 96lGrootlichtassistentie 3 96fAdaptief rijlicht (AFL) 3 96>Mistlamp 3 96rMistachterlicht 3 96mCruise control 3 96AVoorligger gedetecteerd 3 96hPortier open 3 97

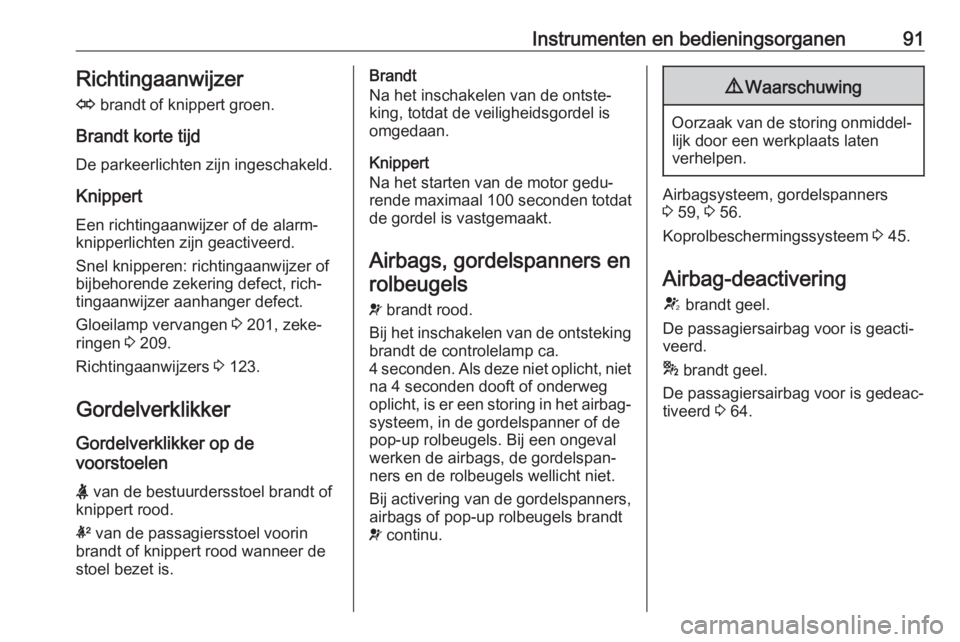

Instrumenten en bedieningsorganen91Richtingaanwijzer
O brandt of knippert groen.
Brandt korte tijd De parkeerlichten zijn ingeschakeld.
Knippert
Een richtingaanwijzer of de alarm‐
knipperlichten zijn geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 201, zeke‐
ringen 3 209.
Richtingaanwijzers 3 123.
Gordelverklikker
Gordelverklikker op de
voorstoelen
X van de bestuurdersstoel brandt of
knippert rood.
k van de passagiersstoel voorin
brandt of knippert rood wanneer de stoel bezet is.Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐
rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Airbags, gordelspanners enrolbeugels
v brandt rood.
Bij het inschakelen van de ontsteking
brandt de controlelamp ca.
4 seconden. Als deze niet oplicht, niet na 4 seconden dooft of onderweg
oplicht, is er een storing in het airbag‐ systeem, in de gordelspanner of de
pop-up rolbeugels. Bij een ongeval
werken de airbags, de gordelspan‐
ners en de rolbeugels wellicht niet.
Bij activering van de gordelspanners,
airbags of pop-up rolbeugels brandt
v continu.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Airbagsysteem, gordelspanners
3 59, 3 56.
Koprolbeschermingssysteem 3 45.
Airbag-deactivering V brandt geel.
De passagiersairbag voor is geacti‐ veerd.
* brandt geel.
De passagiersairbag voor is gedeac‐
tiveerd 3 64.

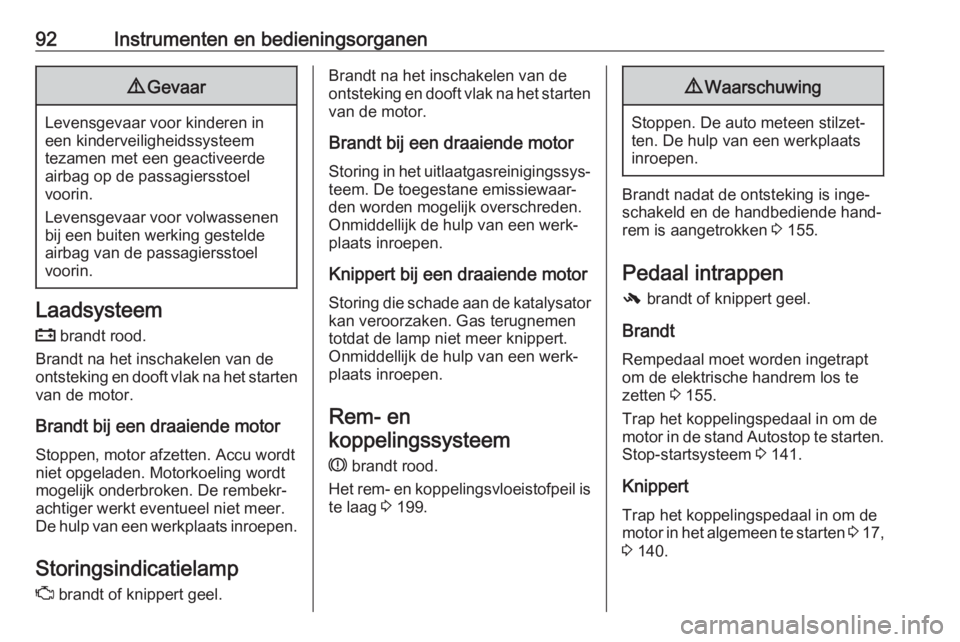

92Instrumenten en bedieningsorganen9Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem
tezamen met een geactiveerde airbag op de passagiersstoel
voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het rem- en koppelingsvloeistofpeil is
te laag 3 199.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt nadat de ontsteking is inge‐
schakeld en de handbediende hand‐
rem is aangetrokken 3 155.
Pedaal intrappen
- brandt of knippert geel.
Brandt
Rempedaal moet worden ingetrapt
om de elektrische handrem los te
zetten 3 155.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten. Stop-startsysteem 3 141.
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten 3 17,
3 140.

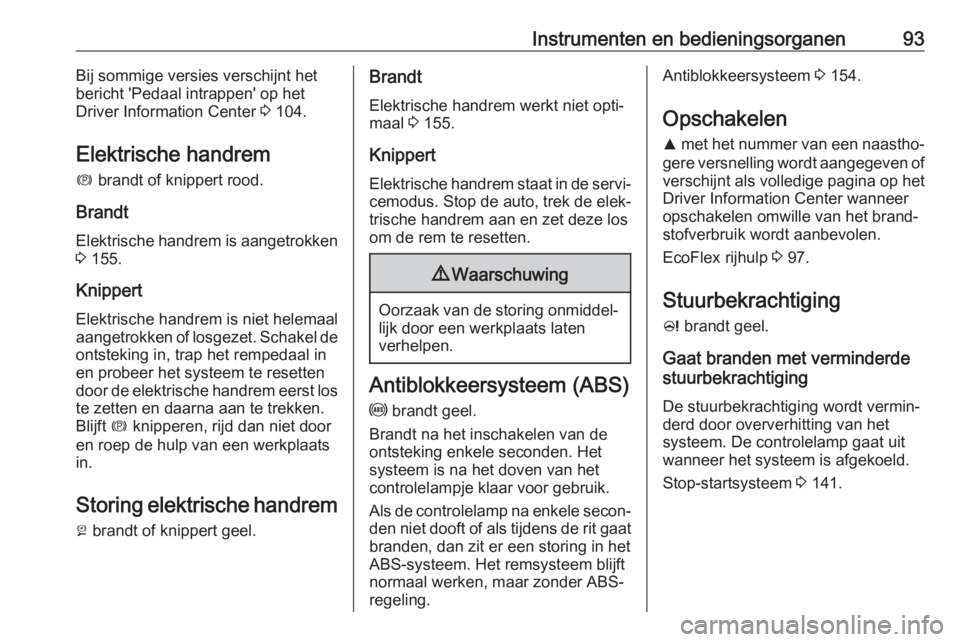

Instrumenten en bedieningsorganen93Bij sommige versies verschijnt het
bericht 'Pedaal intrappen' op het
Driver Information Center 3 104.
Elektrische handrem
m brandt of knippert rood.
Brandt Elektrische handrem is aangetrokken
3 155.
Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische handrem j brandt of knippert geel.Brandt
Elektrische handrem werkt niet opti‐
maal 3 155.
Knippert
Elektrische handrem staat in de servi‐ cemodus. Stop de auto, trek de elek‐
trische handrem aan en zet deze los
om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als tijdens de rit gaat branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 154.
Opschakelen R met het nummer van een naastho‐
gere versnelling wordt aangegeven of verschijnt als volledige pagina op het
Driver Information Center wanneer
opschakelen omwille van het brand‐
stofverbruik wordt aanbevolen.
EcoFlex rijhulp 3 97.
Stuurbekrachtiging
c brandt geel.
Gaat branden met verminderde
stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het
systeem. De controlelamp gaat uit
wanneer het systeem is afgekoeld.
Stop-startsysteem 3 141.

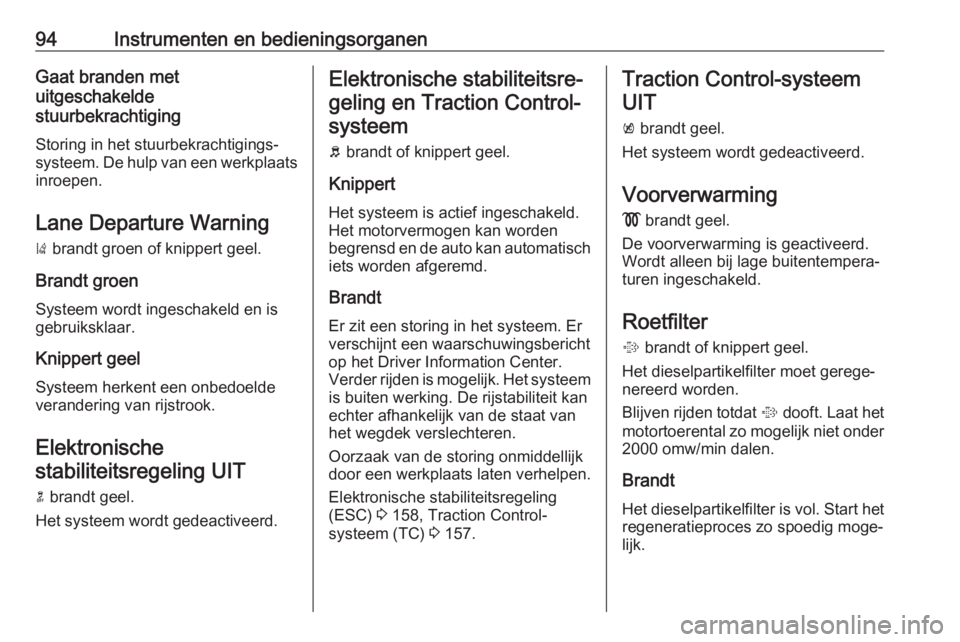

94Instrumenten en bedieningsorganenGaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐ systeem. De hulp van een werkplaats inroepen.
Lane Departure Warning ) brandt groen of knippert geel.
Brandt groen Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel Systeem herkent een onbedoelde
verandering van rijstrook.
Elektronische stabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.Elektronische stabiliteitsre‐ geling en Traction Control- systeem
b brandt of knippert geel.
Knippert
Het systeem is actief ingeschakeld.
Het motorvermogen kan worden
begrensd en de auto kan automatisch iets worden afgeremd.
Brandt Er zit een storing in het systeem. Er
verschijnt een waarschuwingsbericht
op het Driver Information Center.
Verder rijden is mogelijk. Het systeem is buiten werking. De rijstabiliteit kan
echter afhankelijk van de staat van
het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Elektronische stabiliteitsregeling
(ESC) 3 158, Traction Control-
systeem (TC) 3 157.Traction Control-systeem
UIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming ! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.

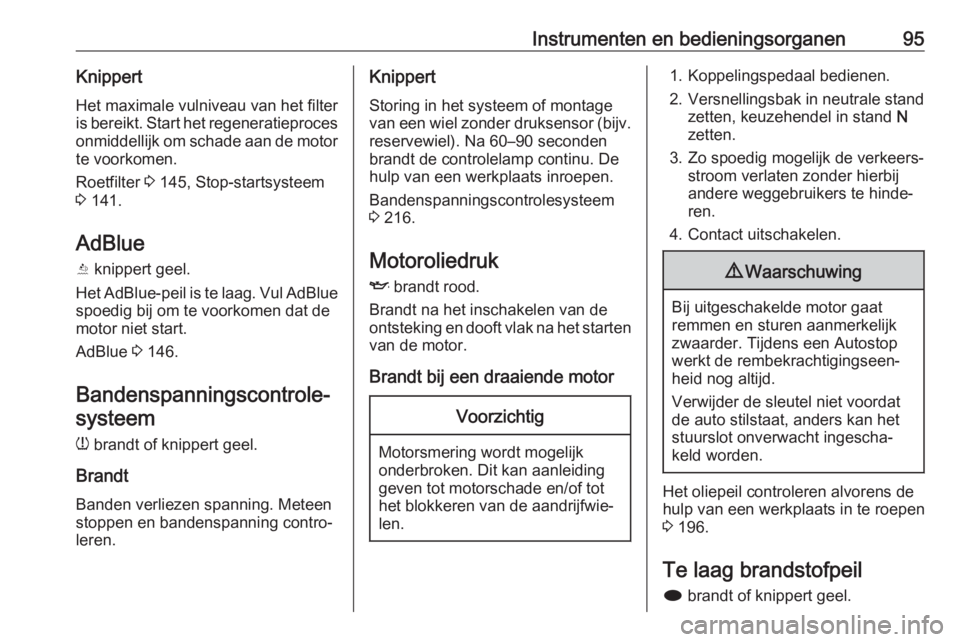

Instrumenten en bedieningsorganen95KnippertHet maximale vulniveau van het filter
is bereikt. Start het regeneratieproces
onmiddellijk om schade aan de motor
te voorkomen.
Roetfilter 3 145, Stop-startsysteem
3 141.
AdBlue
Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.
AdBlue 3 146.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt
Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv.
reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Bandenspanningscontrolesysteem
3 216.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk
onderbroken. Dit kan aanleiding
geven tot motorschade en/of tot
het blokkeren van de aandrijfwie‐ len.
1. Koppelingspedaal bedienen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij
andere weggebruikers te hinde‐
ren.
4. Contact uitschakelen.9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder. Tijdens een Autostop
werkt de rembekrachtigingseen‐
heid nog altijd.
Verwijder de sleutel niet voordat de auto stilstaat, anders kan het
stuurslot onverwacht ingescha‐
keld worden.
Het oliepeil controleren alvorens de hulp van een werkplaats in te roepen
3 196.
Te laag brandstofpeil i brandt of knippert geel.

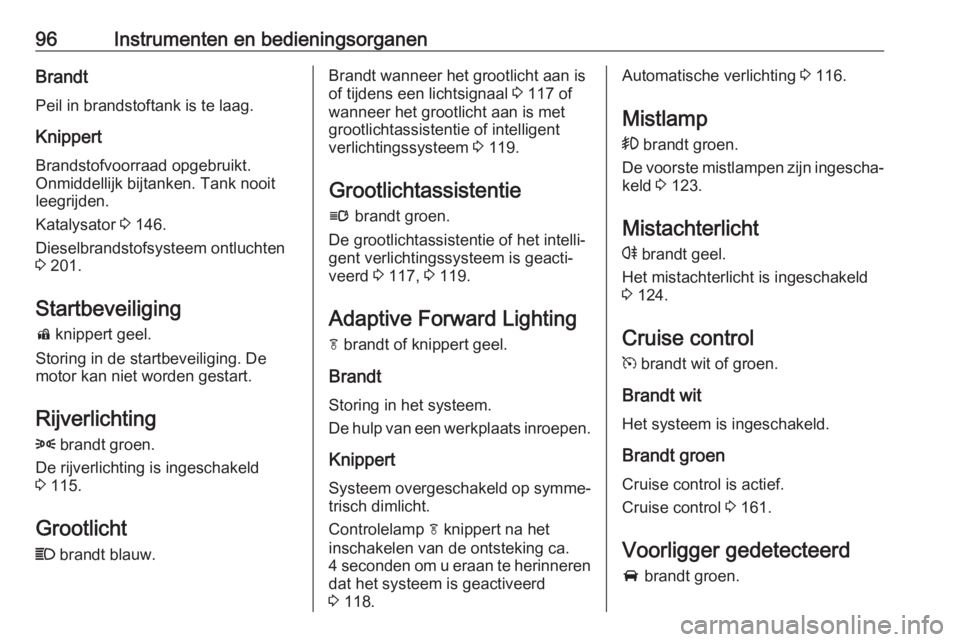

96Instrumenten en bedieningsorganenBrandtPeil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt.
Onmiddellijk bijtanken. Tank nooit
leegrijden.
Katalysator 3 146.
Dieselbrandstofsysteem ontluchten
3 201.
Startbeveiliging
d knippert geel.
Storing in de startbeveiliging. De
motor kan niet worden gestart.
Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 115.
Grootlicht C brandt blauw.Brandt wanneer het grootlicht aan is
of tijdens een lichtsignaal 3 117 of
wanneer het grootlicht aan is met
grootlichtassistentie of intelligent
verlichtingssysteem 3 119.
Grootlichtassistentie
l brandt groen.
De grootlichtassistentie of het intelli‐
gent verlichtingssysteem is geacti‐
veerd 3 117, 3 119.
Adaptive Forward Lighting
f brandt of knippert geel.
Brandt Storing in het systeem.
De hulp van een werkplaats inroepen.
Knippert Systeem overgeschakeld op symme‐
trisch dimlicht.
Controlelamp f knippert na het
inschakelen van de ontsteking ca. 4 seconden om u eraan te herinneren
dat het systeem is geactiveerd
3 118.Automatische verlichting 3 116.
Mistlamp
> brandt groen.
De voorste mistlampen zijn ingescha‐ keld 3 123.
Mistachterlicht
r brandt geel.
Het mistachterlicht is ingeschakeld
3 124.
Cruise control
m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen Cruise control is actief.
Cruise control 3 161.
Voorligger gedetecteerd A brandt groen.

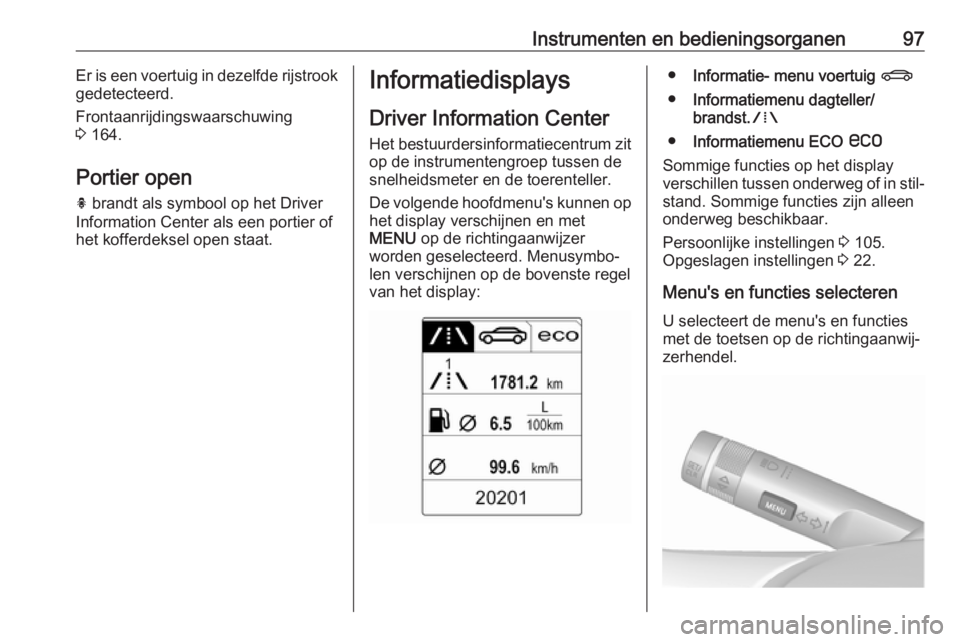

Instrumenten en bedieningsorganen97Er is een voertuig in dezelfde rijstrook
gedetecteerd.
Frontaanrijdingswaarschuwing
3 164.
Portier open
h brandt als symbool op het Driver
Information Center als een portier of
het kofferdeksel open staat.Informatiedisplays
Driver Information Center Het bestuurdersinformatiecentrum zitop de instrumentengroep tussen de
snelheidsmeter en de toerenteller.
De volgende hoofdmenu's kunnen op
het display verschijnen en met
MENU op de richtingaanwijzer
worden geselecteerd. Menusymbo‐
len verschijnen op de bovenste regel van het display:● Informatie- menu voertuig X
● Informatiemenu dagteller/
brandst. W
● Informatiemenu ECO s
Sommige functies op het display
verschillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen onderweg beschikbaar.
Persoonlijke instellingen 3 105.
Opgeslagen instellingen 3 22.
Menu's en functies selecteren U selecteert de menu's en functies
met de toetsen op de richtingaanwij‐
zerhendel.

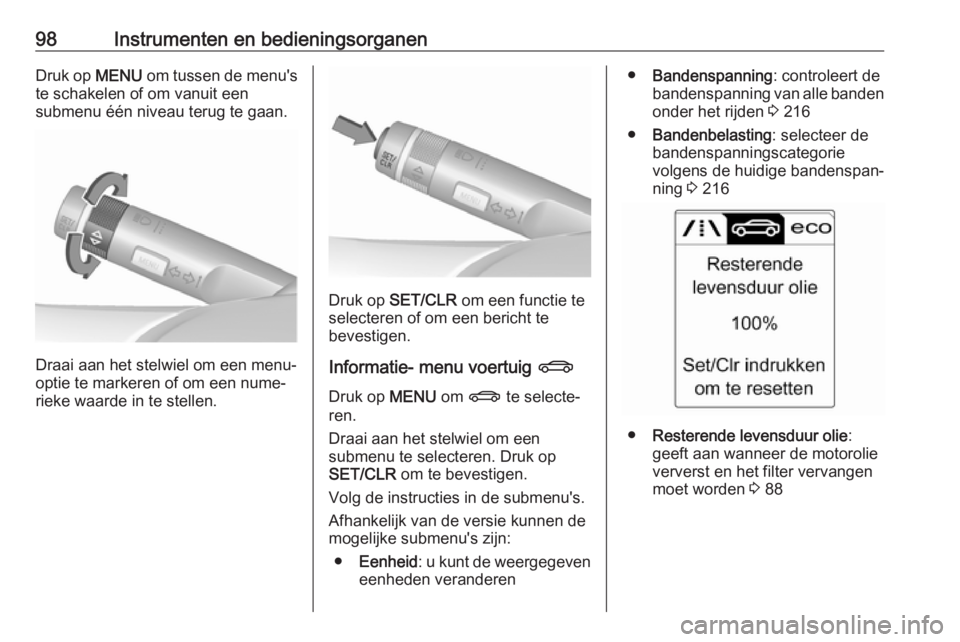

98Instrumenten en bedieningsorganenDruk op MENU om tussen de menu's
te schakelen of om vanuit een submenu één niveau terug te gaan.
Draai aan het stelwiel om een menu‐
optie te markeren of om een nume‐
rieke waarde in te stellen.
Druk op SET/CLR om een functie te
selecteren of om een bericht te
bevestigen.
Informatie- menu voertuig X
Druk op MENU om X te selecte‐
ren.
Draai aan het stelwiel om een
submenu te selecteren. Druk op
SET/CLR om te bevestigen.
Volg de instructies in de submenu's.
Afhankelijk van de versie kunnen de
mogelijke submenu's zijn:
● Eenheid : u kunt de weergegeven
eenheden veranderen
● Bandenspanning : controleert de
bandenspanning van alle banden
onder het rijden 3 216
● Bandenbelasting : selecteer de
bandenspanningscategorie
volgens de huidige bandenspan‐
ning 3 216
● Resterende levensduur olie :
geeft aan wanneer de motorolie
ververst en het filter vervangen
moet worden 3 88
