Wprowadzenie1112INFO
Radioodbiornik:
informacja o bieżącej stacji
CD/MP3/WMA,
urządzenia zewnętrzne:
informacje o bieżącym utworze
13 Pokrętło wielofunkcyjne
Obrót: zaznaczanie
pozycji menu lub
ustawianie wartości
alfanumerycznych ................15
Naciśnięcie: wybór/
uaktywnienie zaznaczonej
opcji; potwierdzenie
ustawionej wartości; wł./
wył. funkcji, otwieranie
menu audio ........................... 15
14 Szczelina na płyty CD ...........31
15
BACK
Menu: przechodzenie o
jeden poziom wstecz ............. 15
Wprowadzanie wartości:
usuwanie ostatniego
znaku lub całego wpisu .........15
16Tone
Otwieranie ustawień
barwy dźwięku ......................18
17
PHONE
Odbieranie połączenia lub
aktywacja/dezaktywacja
wyciszenia ............................. 72
18 r
CD/MP3/WMA:
rozpoczęcie/wstrzymanie
odtwarzania ........................... 31
Urządzenia zewnętrzne:
rozpoczęcie/wstrzymanie
odtwarzania ........................... 35
Elementy sterujące na kierownicy
1 qw
Krótkie naciśnięcie:
odbieranie połączeń
telefonicznych ....................... 72
lub wybieranie numeru z
listy ........................................ 72
lub uruchom system
rozpoznawania mowy ...........59
Page 12 of 116
12WprowadzenieDługie naciśnięcie:
wyświetlanie listy połączeń ...72
lub włączenie
przekazywania poleceń
głosowych (jeśli telefon
obsługuje tę funkcję) .............59
2
SRC (Źródło)
Naciśnięcie: wybieranie
źródła dźwięku ......................23
Jeśli aktywne jest radio:
obrócenie w górę/w dół
umożliwia wybranie
następnej/poprzedniej
zapisanej stacji ...................... 23
Jeśli aktywny jest
odtwarzacz CD: obrócenie
w górę/w dół umożliwia
wybranie następnego/
poprzedniego utworu CD/
MP3/WMA ............................. 31
Jeśli aktywne jest
urządzenie zewnętrzne:
obrócenie w górę/w dół
umożliwia wybranie
następnego/poprzedniego
utworu ................................... 35
Jeśli aktywny jest telefon:
obrócenie w górę/w dół
umożliwia wybranie
następnej/poprzedniej
pozycji na liście połączeń .....72
Przy aktywnym telefonie i
połączeniu oczekującym:
obrócenie w górę/w dół
umożliwia przełączenie
między rozmowami ...............72
3 w
Zwiększanie głośności ..........12
4 ─
Zmniejszanie głośności .........12
5 xn
Krótkie naciśnięcie:
zakańczanie/odrzucanie
połączeń ................................ 72
lub zamykanie listy
połączeń ................................ 15
lub włączanie/wyłączanie
wyciszenia ............................. 12
lub wyłącz system
rozpoznawania mowy ...........59Obsługa
Elementy sterujące
System audio-nawigacyjny obsługuje
się przy użyciu przycisków
funkcyjnych i pokrętła
wielofunkcyjnego, korzystając z
menu pojawiających się na
wyświetlaczu.
Wprowadzanie danych odbywa się za
pomocą:
● centralnego modułu sterującego na desce rozdzielczej 3 6
● elementów sterujących na kierownicy 3 6
● systemu rozpoznawania mowy 3 59
Uwaga
W kolejnych rozdziałach opisano
tylko najbardziej bezpośrednie
sposoby obsługi menu. W
niektórych przypadkach mogą być
dostępne inne opcje.
Page 13 of 116
Wprowadzenie13Włączanie i wyłączanie systemu
Infotainment
Nacisnąć krótko przycisk X. Po
włączeniu systemu uaktywniane jest
poprzednio wybrane źródło dźwięku.
Automatyczne wyłączanie
Jeśli system audio-nawigacyjny
został włączony przez naciśnięcie X
przy wyłączonym zapłonie, po
upływie 10 minut wyłączy się
automatycznie.
Ustawianie głośności Obrócić pokrętło X. Bieżące
ustawienia pokazują się w oknie na
dole ekranu.
Po włączeniu systemu wybierany jest ostatnio używany poziom głośności,
pod warunkiem że jest on niższy od
maksymalnego poziomu
początkowego.Następujące opcje głośności można
ustawić niezależnie od siebie:
● maksymalna głośność początkowa 3 19
● głośność komunikatów dla kierowców 3 19
● głośność komunikatów nawigacji 3 40
Automatyczna regulacja głośności
Gdy funkcja automatycznej regulacji
głośności jest włączona 3 19,
poziom głośności jest automatycznie
dostosowywany proporcjonalnie do
prędkości jazdy, aby skompensować
hałas silnika, toczących się kół oraz
wiatru.
Wyciszanie
Nacisnąć
PHONE (jeśli dostępny jest
interfejs telefonu: nacisnąć na kilka
sekund), aby wyciszyć źródła
dźwięku.
W celu wyłączenia wyciszenia:
obrócić X lub ponownie nacisnąć
PHONE (jeśli dostępny jest interfejs
telefonu: nacisnąć i przytrzymać
przez kilka sekund).
Ograniczanie głośności przy
wysokich temperaturach
Przy bardzo wysokich temperaturach wewnątrz samochodu system audio-
nawigacyjny ogranicza maksymalny
poziom głośności. Jeśli jest to
konieczne, głośność jest
zmniejszana automatycznie.
Tryby działania
Podłączanie zewnętrznych
odtwarzaczy audio
Kilkakrotnie nacisnąć
SRCE , aby
przełączyć między głównymi menu:
AM, FM, AUPEO, CD, USB, AUX,Bluetooth lub DAB.
Szczegółowy opis następujących
elementów:
● Odtwarzacz CD/MP3 3 30
● Gniazdo USB 3 33
● Wejście AUX 3 33
● Bluetooth Audio 3 33
● Radio AM 3 23
● Radio FM 3 23
● Radio DAB 3 28
● AUPEO 3 37
Page 14 of 116
14WprowadzenieNawigacja
Nacisnąć przycisk
NAVI , aby
wyświetlić mapę aplikacji
nawigacyjnej.
Nacisnąć pokrętło wielofunkcyjne,
aby otworzyć podmenu z opcjami
wprowadzania celu podróży i
struktury trasy.
Szczegółowy opis funkcji systemu
nawigacji 3 39.
Telefon
Nacisnąć
PHONE , aby wyświetlić
główne menu telefonu zawierające
opcje wprowadzania lub wyboru
numerów.
Szczegółowy opis funkcji telefonu
komórkowego 3 69.
Uwaga
W aplikacji
Szybkie informacje mogą
się wyświetlać krótkie informacje o źródłach sygnału audio i bieżącej sesji nawigacyjnej.

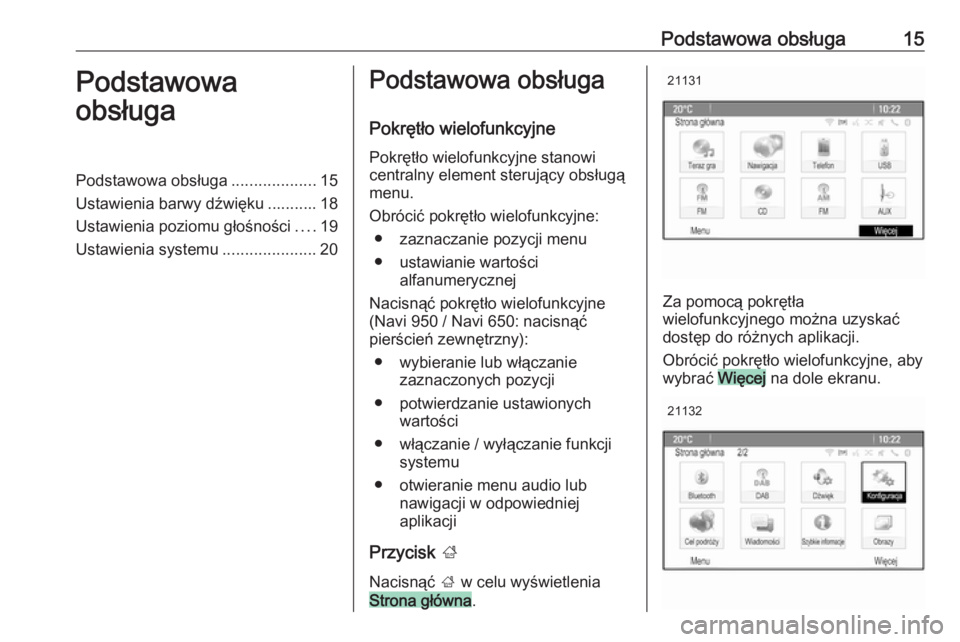

Page 15 of 116
Podstawowa obsługa15Podstawowa
obsługaPodstawowa obsługa ...................15
Ustawienia barwy dźwięku ........... 18
Ustawienia poziomu głośności ....19
Ustawienia systemu .....................20Podstawowa obsługa
Pokrętło wielofunkcyjne Pokrętło wielofunkcyjne stanowi
centralny element sterujący obsługą
menu.
Obrócić pokrętło wielofunkcyjne: ● zaznaczanie pozycji menu
● ustawianie wartości alfanumerycznej
Nacisnąć pokrętło wielofunkcyjne
(Navi 950 / Navi 650: nacisnąć
pierścień zewnętrzny):
● wybieranie lub włączanie zaznaczonych pozycji
● potwierdzanie ustawionych wartości
● włączanie / wyłączanie funkcji systemu
● otwieranie menu audio lub nawigacji w odpowiedniej
aplikacji
Przycisk ;
Nacisnąć ; w celu wyświetlenia
Strona główna .
21131
Za pomocą pokrętła
wielofunkcyjnego można uzyskać
dostęp do różnych aplikacji.
Obrócić pokrętło wielofunkcyjne, aby
wybrać
Więcej na dole ekranu.
21132

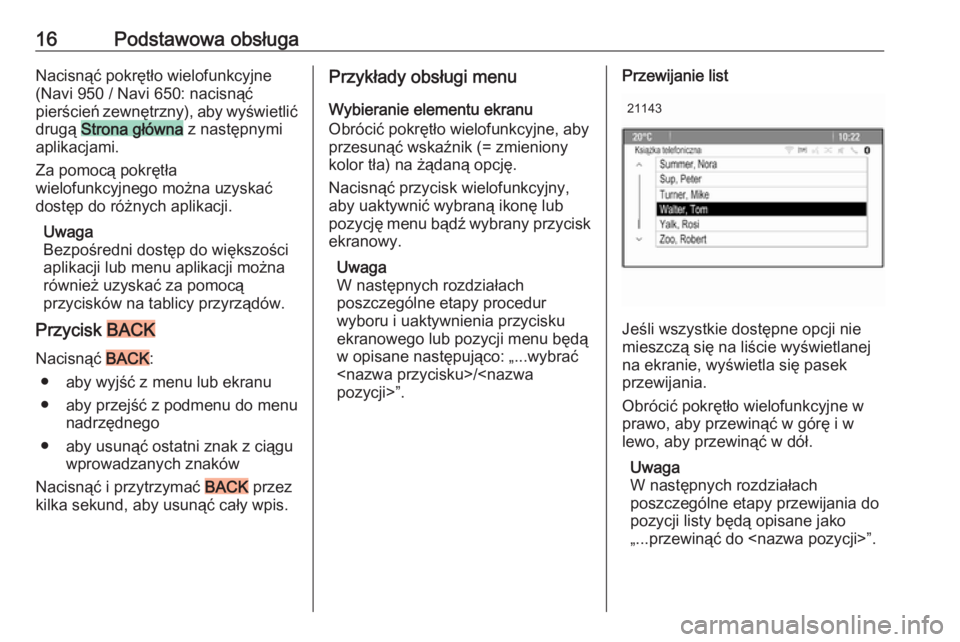

Page 16 of 116
16Podstawowa obsługaNacisnąć pokrętło wielofunkcyjne
(Navi 950 / Navi 650: nacisnąć pierścień zewnętrzny), aby wyświetlić
drugą
Strona główna z następnymi
aplikacjami.
Za pomocą pokrętła
wielofunkcyjnego można uzyskać
dostęp do różnych aplikacji.
Uwaga
Bezpośredni dostęp do większości
aplikacji lub menu aplikacji można
również uzyskać za pomocą
przycisków na tablicy przyrządów.
Przycisk
BACK
Nacisnąć
BACK :
● aby wyjść z menu lub ekranu
● aby przejść z podmenu do menu nadrzędnego
● aby usunąć ostatni znak z ciągu wprowadzanych znaków
Nacisnąć i przytrzymać
BACK przez
kilka sekund, aby usunąć cały wpis.
Przykłady obsługi menu
Wybieranie elementu ekranu
Obrócić pokrętło wielofunkcyjne, aby
przesunąć wskaźnik (= zmieniony
kolor tła) na żądaną opcję.
Nacisnąć przycisk wielofunkcyjny,
aby uaktywnić wybraną ikonę lub
pozycję menu bądź wybrany przycisk ekranowy.
Uwaga
W następnych rozdziałach
poszczególne etapy procedur
wyboru i uaktywnienia przycisku
ekranowego lub pozycji menu będą
w opisane następująco: „...wybrać
Jeśli wszystkie dostępne opcji nie
mieszczą się na liście wyświetlanej
na ekranie, wyświetla się pasek
przewijania.
Obrócić pokrętło wielofunkcyjne w
prawo, aby przewinąć w górę i w
lewo, aby przewinąć w dół.
Uwaga
W następnych rozdziałach
poszczególne etapy przewijania do
pozycji listy będą opisane jako
„...przewinąć do

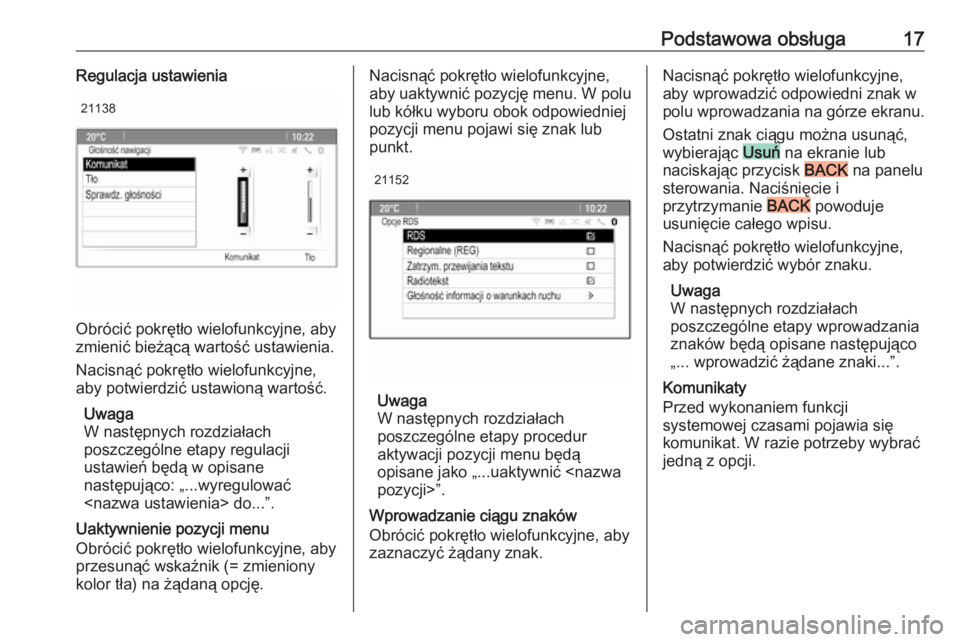

Page 17 of 116
Podstawowa obsługa17Regulacja ustawienia21138
Obrócić pokrętło wielofunkcyjne, aby
zmienić bieżącą wartość ustawienia.
Nacisnąć pokrętło wielofunkcyjne,
aby potwierdzić ustawioną wartość.
Uwaga
W następnych rozdziałach
poszczególne etapy regulacji
ustawień będą w opisane
następująco: „...wyregulować
Uaktywnienie pozycji menu
Obrócić pokrętło wielofunkcyjne, aby
przesunąć wskaźnik (= zmieniony
kolor tła) na żądaną opcję.
Nacisnąć pokrętło wielofunkcyjne,
aby uaktywnić pozycję menu. W polu
lub kółku wyboru obok odpowiedniej
pozycji menu pojawi się znak lub
punkt.21152
Uwaga
W następnych rozdziałach
poszczególne etapy procedur
aktywacji pozycji menu będą
opisane jako „...uaktywnić
Wprowadzanie ciągu znaków
Obrócić pokrętło wielofunkcyjne, aby
zaznaczyć żądany znak.
Nacisnąć pokrętło wielofunkcyjne,
aby wprowadzić odpowiedni znak w
polu wprowadzania na górze ekranu.
Ostatni znak ciągu można usunąć,
wybierając
Usuń na ekranie lub
naciskając przycisk BACK na panelu
sterowania. Naciśnięcie i
przytrzymanie
BACK powoduje
usunięcie całego wpisu.
Nacisnąć pokrętło wielofunkcyjne,
aby potwierdzić wybór znaku.
Uwaga
W następnych rozdziałach
poszczególne etapy wprowadzania
znaków będą opisane następująco
„... wprowadzić żądane znaki...”.
Komunikaty
Przed wykonaniem funkcji
systemowej czasami pojawia się
komunikat. W razie potrzeby wybrać
jedną z opcji.

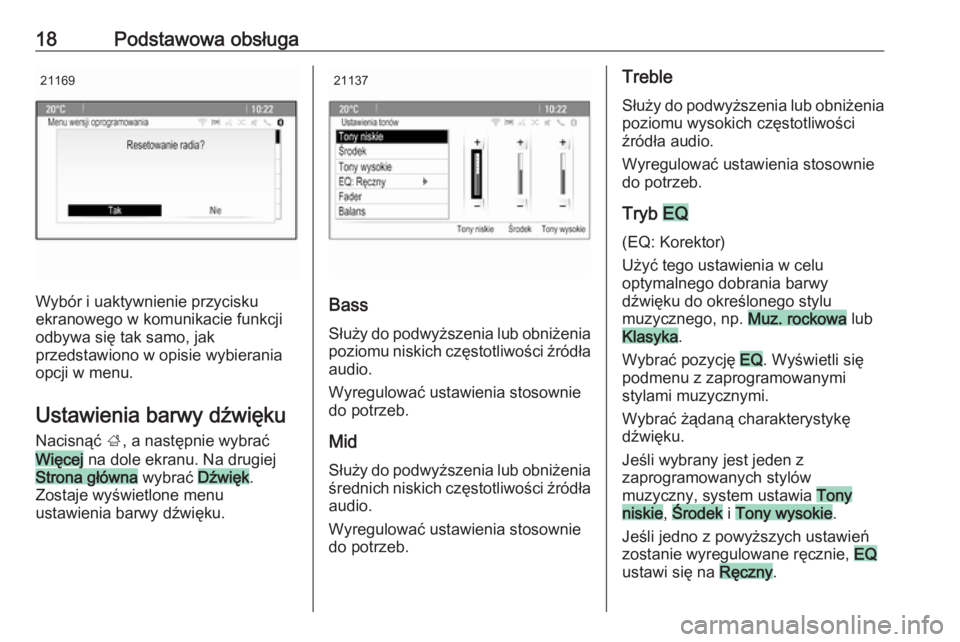

Page 18 of 116
18Podstawowa obsługa21169
Wybór i uaktywnienie przycisku
ekranowego w komunikacie funkcji
odbywa się tak samo, jak
przedstawiono w opisie wybierania
opcji w menu.
Ustawienia barwy dźwięku Nacisnąć ;, a następnie wybrać
Więcej na dole ekranu. Na drugiejStrona główna wybrać Dźwięk.
Zostaje wyświetlone menu
ustawienia barwy dźwięku.
21137
Bass
Służy do podwyższenia lub obniżenia
poziomu niskich częstotliwości źródła
audio.
Wyregulować ustawienia stosownie
do potrzeb.
Mid Służy do podwyższenia lub obniżenia
średnich niskich częstotliwości źródła
audio.
Wyregulować ustawienia stosownie
do potrzeb.
Treble
Służy do podwyższenia lub obniżenia
poziomu wysokich częstotliwości
źródła audio.
Wyregulować ustawienia stosownie
do potrzeb.
Tryb
EQ
(EQ: Korektor)
Użyć tego ustawienia w celu
optymalnego dobrania barwy
dźwięku do określonego stylu
muzycznego, np.
Muz. rockowa lubKlasyka.
Wybrać pozycję
EQ . Wyświetli się
podmenu z zaprogramowanymi
stylami muzycznymi.
Wybrać żądaną charakterystykę
dźwięku.
Jeśli wybrany jest jeden z
zaprogramowanych stylów
muzyczny, system ustawia
Tonyniskie , Środek i Tony wysokie .
Jeśli jedno z powyższych ustawień
zostanie wyregulowane ręcznie,
EQ
ustawi się na Ręczny .

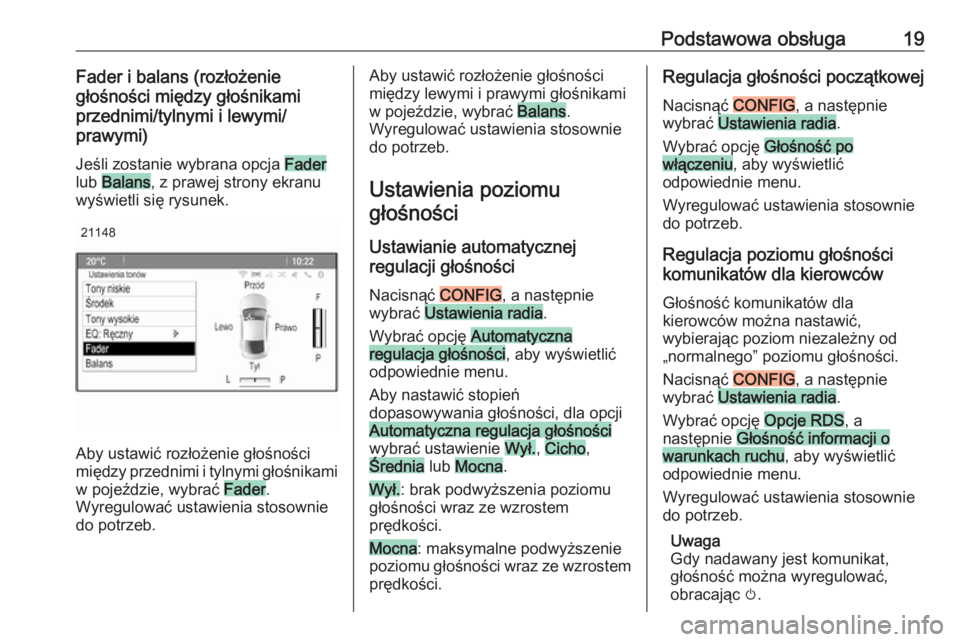

Page 19 of 116
Podstawowa obsługa19Fader i balans (rozłożenie
głośności między głośnikami
przednimi/tylnymi i lewymi/
prawymi)
Jeśli zostanie wybrana opcja
Fader
lub
Balans , z prawej strony ekranu
wyświetli się rysunek.
21148
Aby ustawić rozłożenie głośności między przednimi i tylnymi głośnikami
w pojeździe, wybrać
Fader .
Wyregulować ustawienia stosownie
do potrzeb.
Aby ustawić rozłożenie głośności między lewymi i prawymi głośnikami w pojeździe, wybrać
Balans .
Wyregulować ustawienia stosownie
do potrzeb.
Ustawienia poziomugłośności
Ustawianie automatycznej
regulacji głośności
Nacisnąć
CONFIG , a następnie
wybrać Ustawienia radia .
Wybrać opcję
Automatycznaregulacja głośności , aby wyświetlić
odpowiednie menu.
Aby nastawić stopień
dopasowywania głośności, dla opcji
Automatyczna regulacja głośności
wybrać ustawienie Wył. , Cicho ,Średnia lub Mocna.
Wył.: brak podwyższenia poziomu
głośności wraz ze wzrostem
prędkości.
Mocna : maksymalne podwyższenie
poziomu głośności wraz ze wzrostem prędkości.
Regulacja głośności początkowej
Nacisnąć
CONFIG , a następnie
wybrać Ustawienia radia .
Wybrać opcję
Głośność powłączeniu , aby wyświetlić
odpowiednie menu.
Wyregulować ustawienia stosownie
do potrzeb.
Regulacja poziomu głośności
komunikatów dla kierowców
Głośność komunikatów dla
kierowców można nastawić,
wybierając poziom niezależny od
„normalnego” poziomu głośności.
Nacisnąć
CONFIG , a następnie
wybrać Ustawienia radia .
Wybrać opcję
Opcje RDS , a
następnie Głośność informacji owarunkach ruchu , aby wyświetlić
odpowiednie menu.
Wyregulować ustawienia stosownie
do potrzeb.
Uwaga
Gdy nadawany jest komunikat,
głośność można wyregulować,
obracając m.
Page 20 of 116

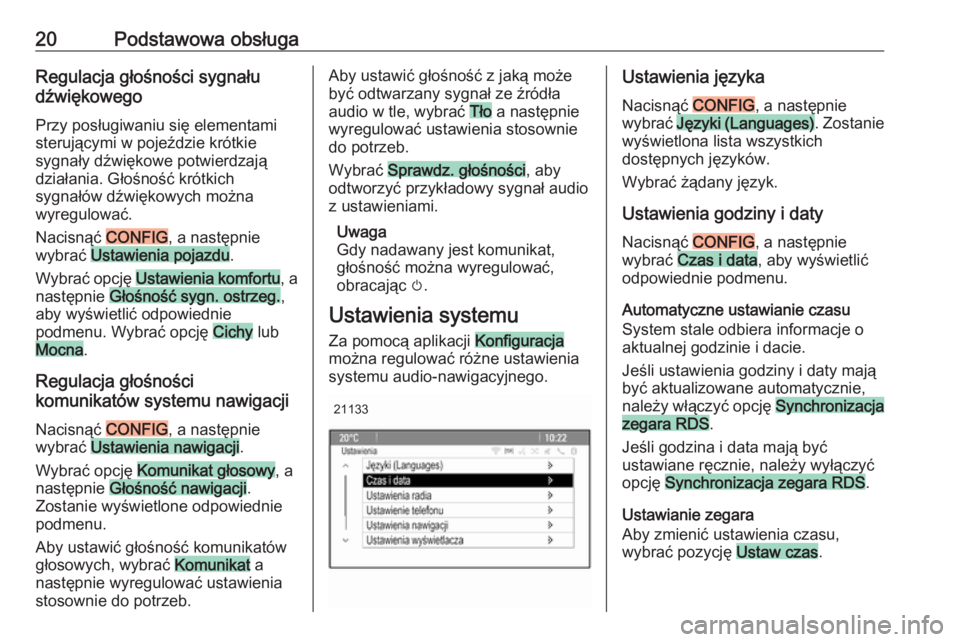

20Podstawowa obsługaRegulacja głośności sygnału
dźwiękowego
Przy posługiwaniu się elementami
sterującymi w pojeździe krótkie
sygnały dźwiękowe potwierdzają
działania. Głośność krótkich
sygnałów dźwiękowych można
wyregulować.
Nacisnąć
CONFIG , a następnie
wybrać Ustawienia pojazdu .
Wybrać opcję
Ustawienia komfortu , a
następnie Głośność sygn. ostrzeg. ,
aby wyświetlić odpowiednie
podmenu. Wybrać opcję
Cichy lubMocna .
Regulacja głośności
komunikatów systemu nawigacji
Nacisnąć
CONFIG , a następnie
wybrać Ustawienia nawigacji .
Wybrać opcję
Komunikat głosowy , a
następnie Głośność nawigacji .
Zostanie wyświetlone odpowiednie
podmenu.
Aby ustawić głośność komunikatów
głosowych, wybrać
Komunikat a
następnie wyregulować ustawienia
stosownie do potrzeb.
Aby ustawić głośność z jaką może
być odtwarzany sygnał ze źródła
audio w tle, wybrać
Tło a następnie
wyregulować ustawienia stosownie
do potrzeb.
Wybrać
Sprawdz. głośności , aby
odtworzyć przykładowy sygnał audio
z ustawieniami.
Uwaga
Gdy nadawany jest komunikat,
głośność można wyregulować,
obracając m.
Ustawienia systemu Za pomocą aplikacji
Konfiguracja
można regulować różne ustawienia
systemu audio-nawigacyjnego.
21133Ustawienia języka
Nacisnąć
CONFIG , a następnie
wybrać Języki (Languages) . Zostanie
wyświetlona lista wszystkich
dostępnych języków.
Wybrać żądany język.
Ustawienia godziny i daty Nacisnąć
CONFIG , a następnie
wybrać Czas i data , aby wyświetlić
odpowiednie podmenu.
Automatyczne ustawianie czasu
System stale odbiera informacje o
aktualnej godzinie i dacie.
Jeśli ustawienia godziny i daty mają
być aktualizowane automatycznie,
należy włączyć opcję
Synchronizacjazegara RDS .
Jeśli godzina i data mają być
ustawiane ręcznie, należy wyłączyć
opcję
Synchronizacja zegara RDS .
Ustawianie zegara
Aby zmienić ustawienia czasu,
wybrać pozycję
Ustaw czas .
