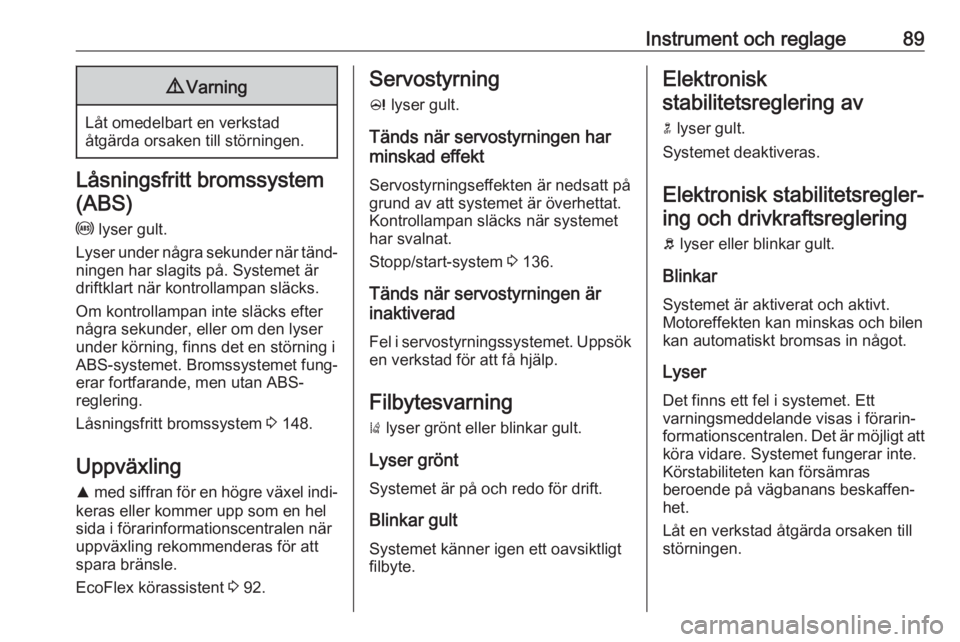

Instrument och reglage899Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐ erar fortfarande, men utan ABS-
reglering.
Låsningsfritt bromssystem 3 148.
Uppväxling
R med siffran för en högre växel indi‐
keras eller kommer upp som en hel
sida i förarinformationscentralen när
uppväxling rekommenderas för att
spara bränsle.
EcoFlex körassistent 3 92.
Servostyrning
c lyser gult.
Tänds när servostyrningen har
minskad effekt
Servostyrningseffekten är nedsatt på
grund av att systemet är överhettat. Kontrollampan släcks när systemet
har svalnat.
Stopp/start-system 3 136.
Tänds när servostyrningen är
inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.
Filbytesvarning ) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är på och redo för drift.
Blinkar gult Systemet känner igen ett oavsiktligtfilbyte.Elektronisk
stabilitetsreglering av
n lyser gult.
Systemet deaktiveras.
Elektronisk stabilitetsregler‐ ing och drivkraftsreglering
b lyser eller blinkar gult.
Blinkar
Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen kan automatiskt bromsas in något.
Lyser
Det finns ett fel i systemet. Ett
varningsmeddelande visas i förarin‐
formationscentralen. Det är möjligt att
köra vidare. Systemet fungerar inte.
Körstabiliteten kan försämras
beroende på vägbanans beskaffen‐
het.
Låt en verkstad åtgärda orsaken till
störningen.

90Instrument och reglageElektronisk stabilitetsreglering (ESC)
3 151, drivkraftsreglering (TC)
3 151.
Drivkraftsreglering av
k lyser gult.
Systemet deaktiveras.
Förglödning
! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.
Dieselpartikelfilter
% lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.
Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser
Dieselpartikelfiltret är fullt. Starta rengöringsprocessen så snart som
möjligt.Blinkar
Filtrets maximala påfyllningsnivå har
uppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 139, stopp-
start-system 3 136.
AdBlue
Y blinkar gult.
AdBlue-nivån är låg. Fyll på AdBlue
snart för att undvika att motorn hind‐
ras från att starta.
AdBlue 3 141.
Övervakningssystem för däcktryck
w lyser eller blinkar gult.
Lyser Ringtrycksförlust! Stanna omedelbart
och kontrollera ringtrycket.Blinkar
Störning i systemet eller montering av ett hjul utan trycksensor (t.ex. reserv‐
hjul). Efter 60-90 sekunder lyser
kontrollampan kontinuerligt. Uppsök
en verkstad för att få hjälp.
Kontrollsystem för ringtryck 3 207.
Motoroljetryck
I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara avbruten. Risk för motorskador
eller blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.

Instrument och reglage913. Försök att komma ut ur trafik‐strömmen så fort som möjligt utanatt hindra andra bilar.
4. Slå av tändningen.9 Varning
När motor är avstängd krävs
betydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du kontak‐ tar en verkstad för att få hjälp 3 187.
Låg bränslenivå
i lyser eller blinkar gult.
Lyser
Bränslenivån i tanken är för låg.
Blinkar Bränsletanken är tom! Tanka omedel‐
bart! Låt aldrig tanken bli tom.
Katalysator 3 140.
Lufta dieselbränslesystemet 3 191.
Startspärr
d blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Ytterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 110.
Helljus
C lyser blått.
Tänds när helljuset är tänt, när ljustu‐
tan används 3 112 eller när helljuset
är tänt med helljusassistent eller intel‐ ligent ljusräckvidd 3 114.
Helljusassistent l lyser grönt.
Helljusassistenten eller Intelligent
ljusräckvidd är aktiverad 3 112,
3 114.Kurvbelysning
f lyser eller blinkar gult.
Lyser
Störning i systemet.
Uppsök en verkstad för att få hjälp.
Blinkar Systemet är omkopplat till
symmetriskt halvljus.
Om kontrollampan f blinkar i ungefär
4 sekunder när tändningen har slagits
på påminner detta om att systemet är aktiverat 3 113.
Automatisk belysningsreglering
3 111.
Dimljus > lyser grönt.
Dimljusen fram är tända 3 118.
Dimbakljus r lyser gult.
Dimbakljuset är på 3 118.

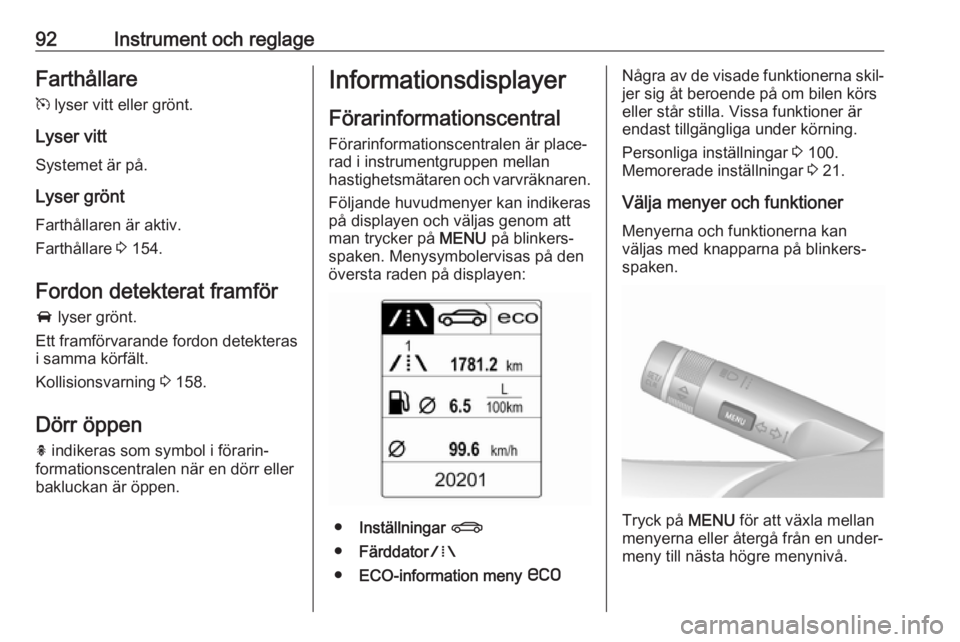

92Instrument och reglageFarthållare
m lyser vitt eller grönt.
Lyser vitt Systemet är på.
Lyser grönt
Farthållaren är aktiv.
Farthållare 3 154.
Fordon detekterat framför A lyser grönt.
Ett framförvarande fordon detekteras
i samma körfält.
Kollisionsvarning 3 158.
Dörr öppen
h indikeras som symbol i förarin‐
formationscentralen när en dörr eller
bakluckan är öppen.Informationsdisplayer
Förarinformationscentral
Förarinformationscentralen är place‐
rad i instrumentgruppen mellan
hastighetsmätaren och varvräknaren.
Följande huvudmenyer kan indikeras
på displayen och väljas genom att
man trycker på MENU på blinkers‐
spaken. Menysymbolervisas på den
översta raden på displayen:
● Inställningar X
● Färddator W
● ECO-information meny s
Några av de visade funktionerna skil‐
jer sig åt beroende på om bilen körs
eller står stilla. Vissa funktioner är
endast tillgängliga under körning.
Personliga inställningar 3 100.
Memorerade inställningar 3 21.
Välja menyer och funktioner Menyerna och funktionerna kan
väljas med knapparna på blinkers‐
spaken.
Tryck på MENU för att växla mellan
menyerna eller återgå från en under‐
meny till nästa högre menynivå.

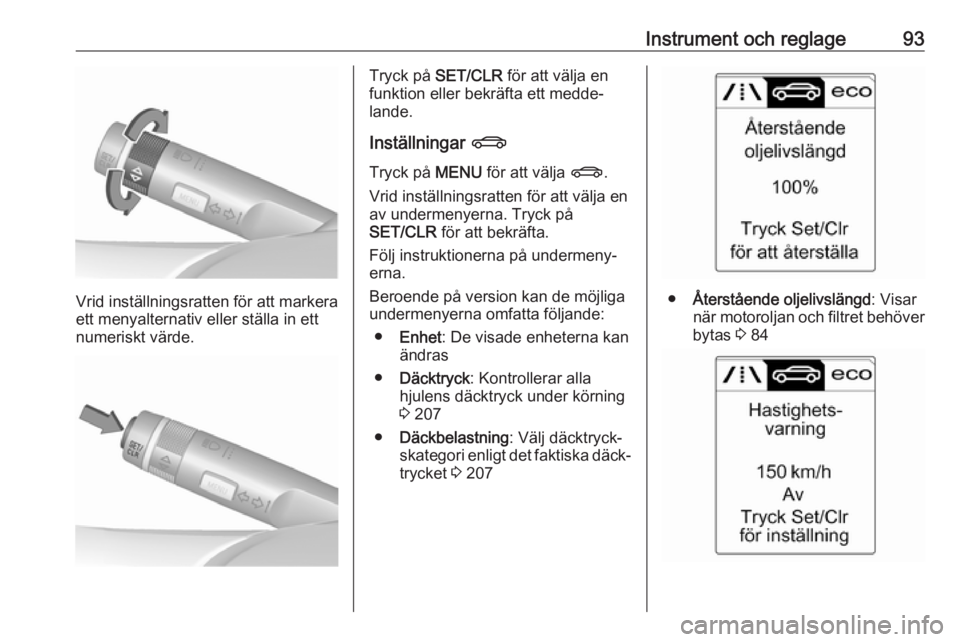

Instrument och reglage93
Vrid inställningsratten för att markera
ett menyalternativ eller ställa in ett
numeriskt värde.
Tryck på SET/CLR för att välja en
funktion eller bekräfta ett medde‐
lande.
Inställningar X
Tryck på MENU för att välja X.
Vrid inställningsratten för att välja en
av undermenyerna. Tryck på
SET/CLR för att bekräfta.
Följ instruktionerna på undermeny‐
erna.
Beroende på version kan de möjliga
undermenyerna omfatta följande:
● Enhet : De visade enheterna kan
ändras
● Däcktryck : Kontrollerar alla
hjulens däcktryck under körning 3 207
● Däckbelastning : Välj däcktryck‐
skategori enligt det faktiska däck‐
trycket 3 207
● Återstående oljelivslängd : Visar
när motoroljan och filtret behöver
bytas 3 84

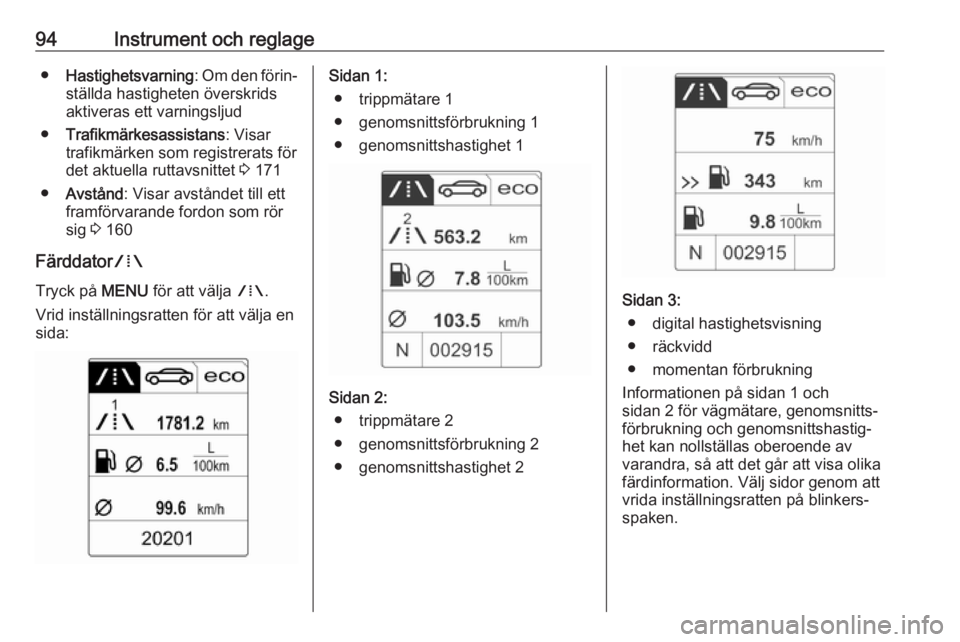

94Instrument och reglage●Hastighetsvarning : Om den förin‐
ställda hastigheten överskrids aktiveras ett varningsljud
● Trafikmärkesassistans : Visar
trafikmärken som registrerats för det aktuella ruttavsnittet 3 171
● Avstånd : Visar avståndet till ett
framförvarande fordon som rör
sig 3 160
Färddator W
Tryck på MENU för att välja W.
Vrid inställningsratten för att välja en
sida:Sidan 1:
● trippmätare 1
● genomsnittsförbrukning 1
● genomsnittshastighet 1
Sidan 2: ● trippmätare 2
● genomsnittsförbrukning 2
● genomsnittshastighet 2
Sidan 3: ● digital hastighetsvisning
● räckvidd
● momentan förbrukning
Informationen på sidan 1 och
sidan 2 för vägmätare, genomsnitts‐
förbrukning och genomsnittshastig‐
het kan nollställas oberoende av
varandra, så att det går att visa olika
färdinformation. Välj sidor genom att
vrida inställningsratten på blinkers‐
spaken.

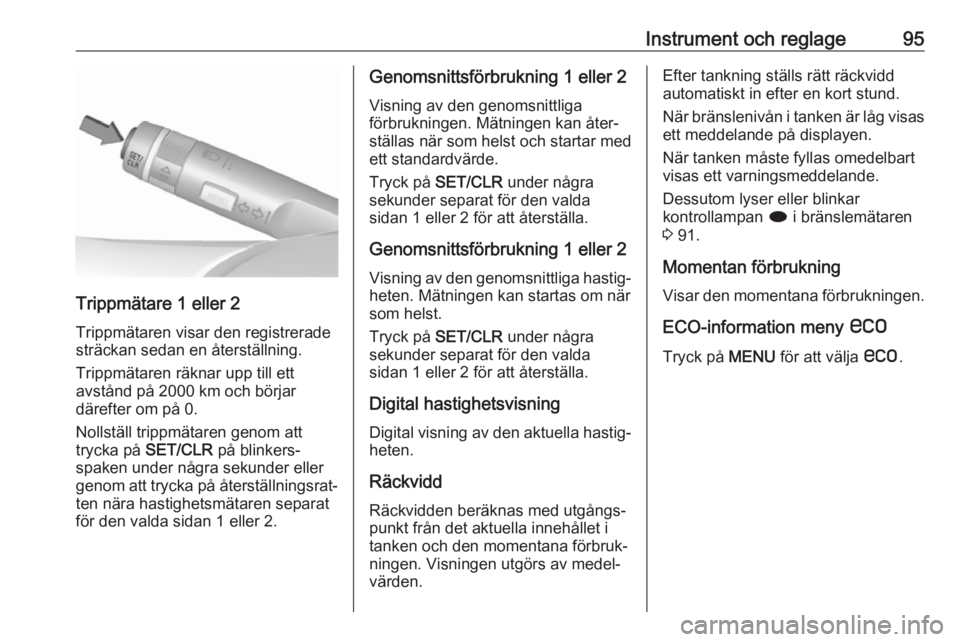

Instrument och reglage95
Trippmätare 1 eller 2
Trippmätaren visar den registrerade
sträckan sedan en återställning.
Trippmätaren räknar upp till ett
avstånd på 2000 km och börjar
därefter om på 0.
Nollställ trippmätaren genom att
trycka på SET/CLR på blinkers‐
spaken under några sekunder eller
genom att trycka på återställningsrat‐
ten nära hastighetsmätaren separat
för den valda sidan 1 eller 2.
Genomsnittsförbrukning 1 eller 2
Visning av den genomsnittliga
förbrukningen. Mätningen kan åter‐
ställas när som helst och startar med
ett standardvärde.
Tryck på SET/CLR under några
sekunder separat för den valda sidan 1 eller 2 för att återställa.
Genomsnittsförbrukning 1 eller 2 Visning av den genomsnittliga hastig‐
heten. Mätningen kan startas om när
som helst.
Tryck på SET/CLR under några
sekunder separat för den valda
sidan 1 eller 2 för att återställa.
Digital hastighetsvisning
Digital visning av den aktuella hastig‐
heten.
Räckvidd Räckvidden beräknas med utgångs‐
punkt från det aktuella innehållet i
tanken och den momentana förbruk‐
ningen. Visningen utgörs av medel‐
värden.Efter tankning ställs rätt räckvidd
automatiskt in efter en kort stund.
När bränslenivån i tanken är låg visas
ett meddelande på displayen.
När tanken måste fyllas omedelbart
visas ett varningsmeddelande.
Dessutom lyser eller blinkar
kontrollampan i i bränslemätaren
3 91.
Momentan förbrukning
Visar den momentana förbrukningen.
ECO-information meny s
Tryck på MENU för att välja s.

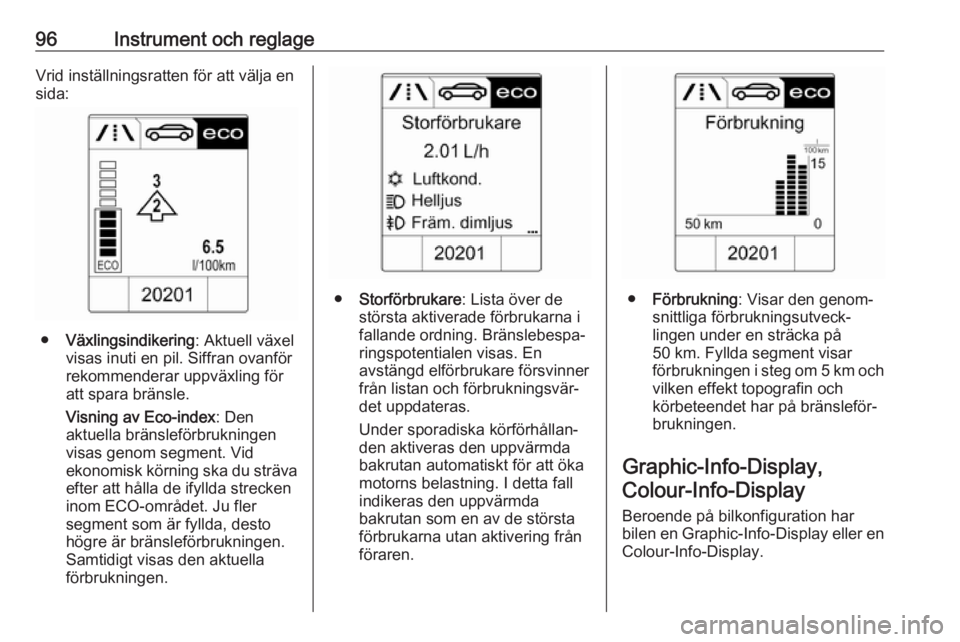

96Instrument och reglageVrid inställningsratten för att välja en
sida:
● Växlingsindikering : Aktuell växel
visas inuti en pil. Siffran ovanför
rekommenderar uppväxling för
att spara bränsle.
Visning av Eco-index : Den
aktuella bränsleförbrukningen visas genom segment. Vid
ekonomisk körning ska du sträva
efter att hålla de ifyllda strecken
inom ECO-området. Ju fler
segment som är fyllda, desto
högre är bränsleförbrukningen.
Samtidigt visas den aktuella
förbrukningen.
● Storförbrukare : Lista över de
största aktiverade förbrukarna i
fallande ordning. Bränslebespa‐
ringspotentialen visas. En
avstängd elförbrukare försvinner
från listan och förbrukningsvär‐
det uppdateras.
Under sporadiska körförhållan‐ den aktiveras den uppvärmda bakrutan automatiskt för att öka
motorns belastning. I detta fall
indikeras den uppvärmda
bakrutan som en av de största
förbrukarna utan aktivering från
föraren.● Förbrukning : Visar den genom‐
snittliga förbrukningsutveck‐
lingen under en sträcka på
50 km. Fyllda segment visar
förbrukningen i steg om 5 km och
vilken effekt topografin och
körbeteendet har på bränsleför‐ brukningen.
Graphic-Info-Display, Colour-Info-Display
Beroende på bilkonfiguration har
bilen en Graphic-Info-Display eller en
Colour-Info-Display.

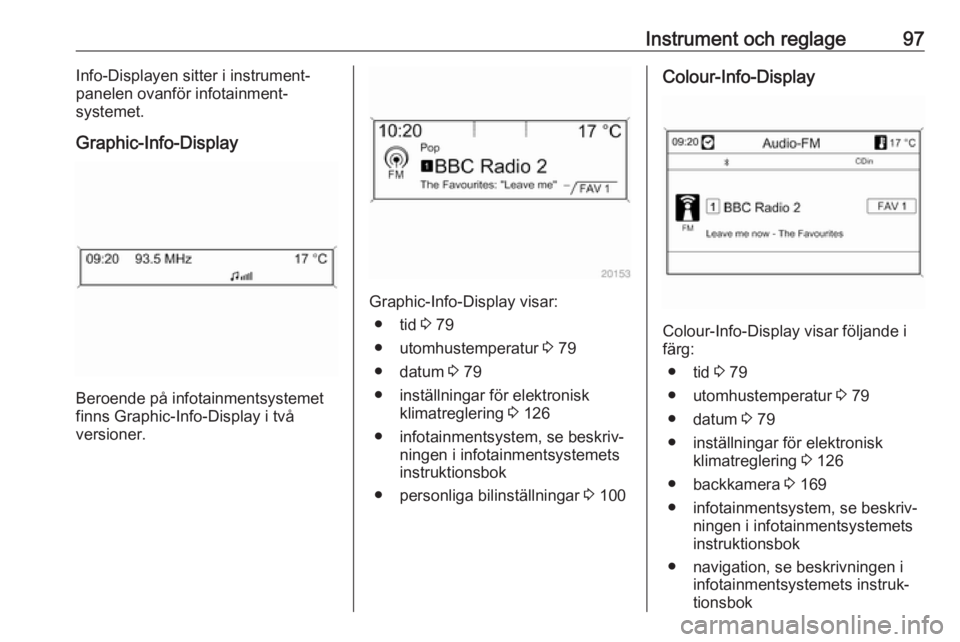

Instrument och reglage97Info-Displayen sitter i instrument‐
panelen ovanför infotainment‐
systemet.
Graphic-Info-Display
Beroende på infotainmentsystemet
finns Graphic-Info-Display i två
versioner.
Graphic-Info-Display visar:
● tid 3 79
● utomhustemperatur 3 79
● datum 3 79
● inställningar för elektronisk klimatreglering 3 126
● infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets
instruktionsbok
● personliga bilinställningar 3 100
Colour-Info-Display
Colour-Info-Display visar följande i
färg:
● tid 3 79
● utomhustemperatur 3 79
● datum 3 79
● inställningar för elektronisk klimatreglering 3 126
● backkamera 3 169
● infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets
instruktionsbok
● navigation, se beskrivningen i infotainmentsystemets instruk‐tionsbok

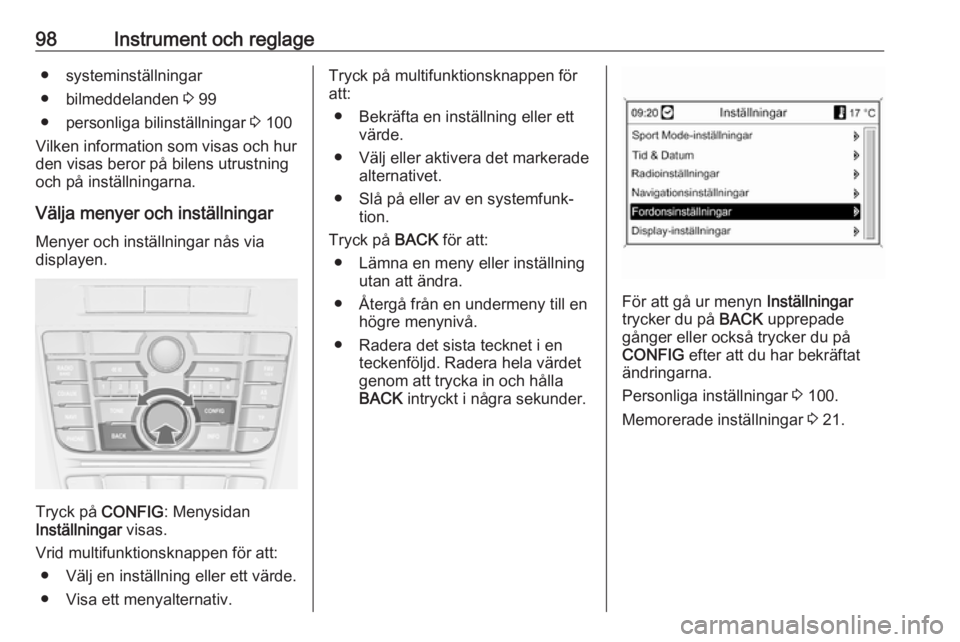

98Instrument och reglage● systeminställningar
● bilmeddelanden 3 99
● personliga bilinställningar 3 100
Vilken information som visas och hur
den visas beror på bilens utrustning
och på inställningarna.
Välja menyer och inställningar
Menyer och inställningar nås via
displayen.
Tryck på CONFIG: Menysidan
Inställningar visas.
Vrid multifunktionsknappen för att: ● Välj en inställning eller ett värde.
● Visa ett menyalternativ.
Tryck på multifunktionsknappen för
att:
● Bekräfta en inställning eller ett värde.
● Välj eller aktivera det markerade alternativet.
● Slå på eller av en systemfunk‐ tion.
Tryck på BACK för att:
● Lämna en meny eller inställning utan att ändra.
● Återgå från en undermeny till en högre menynivå.
● Radera det sista tecknet i en teckenföljd. Radera hela värdet
genom att trycka in och hålla
BACK intryckt i några sekunder.
För att gå ur menyn Inställningar
trycker du på BACK upprepade
gånger eller också trycker du på
CONFIG efter att du har bekräftat
ändringarna.
Personliga inställningar 3 100.
Memorerade inställningar 3 21.
