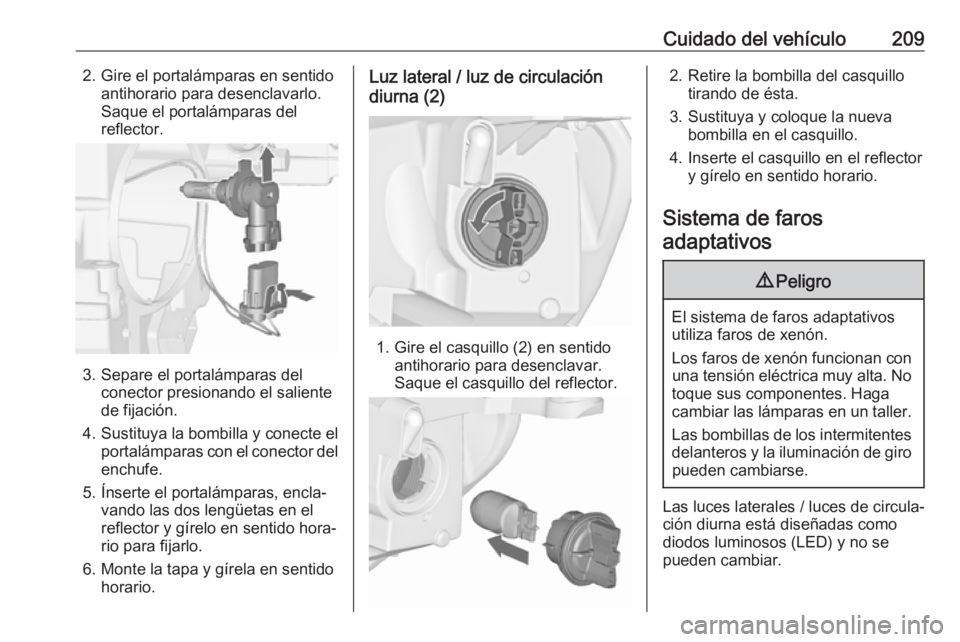

Cuidado del vehículo2092. Gire el portalámparas en sentidoantihorario para desenclavarlo.
Saque el portalámparas del reflector.
3. Separe el portalámparas del conector presionando el saliente
de fijación.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el
reflector y gírelo en sentido hora‐
rio para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luz lateral / luz de circulación
diurna (2)
1. Gire el casquillo (2) en sentido antihorario para desenclavar.
Saque el casquillo del reflector.
2. Retire la bombilla del casquillo tirando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Sistema de faros adaptativos9 Peligro
El sistema de faros adaptativos
utiliza faros de xenón.
Los faros de xenón funcionan con una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las bombillas de los intermitentesdelanteros y la iluminación de giro pueden cambiarse.
Las luces laterales / luces de circula‐
ción diurna está diseñadas como
diodos luminosos (LED) y no se
pueden cambiar.

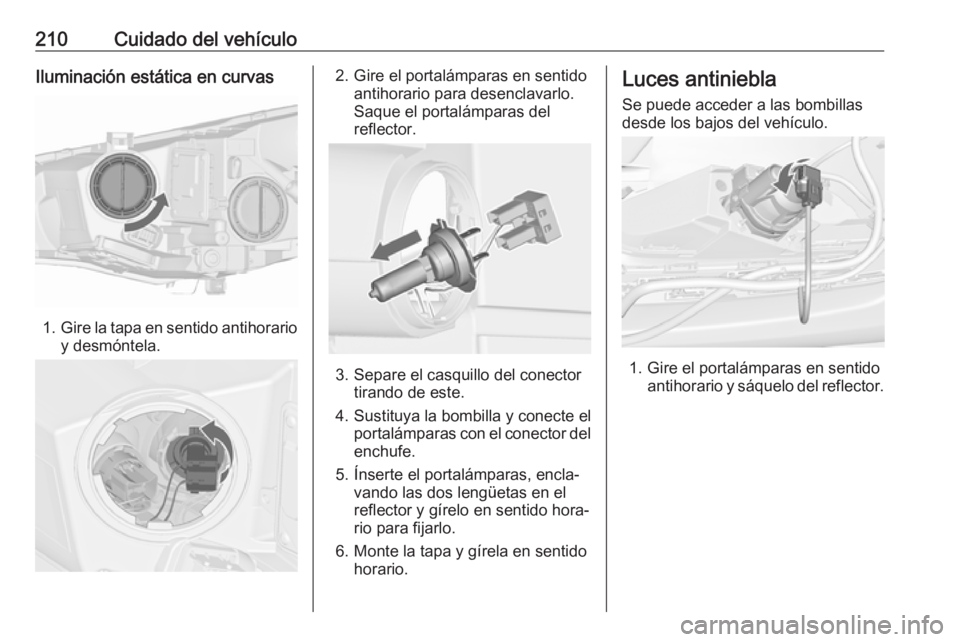

210Cuidado del vehículoIluminación estática en curvas
1.Gire la tapa en sentido antihorario
y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del reflector.
3. Separe el casquillo del conector tirando de este.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el
reflector y gírelo en sentido hora‐
rio para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luces antiniebla
Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y sáquelo del reflector.

Cuidado del vehículo211

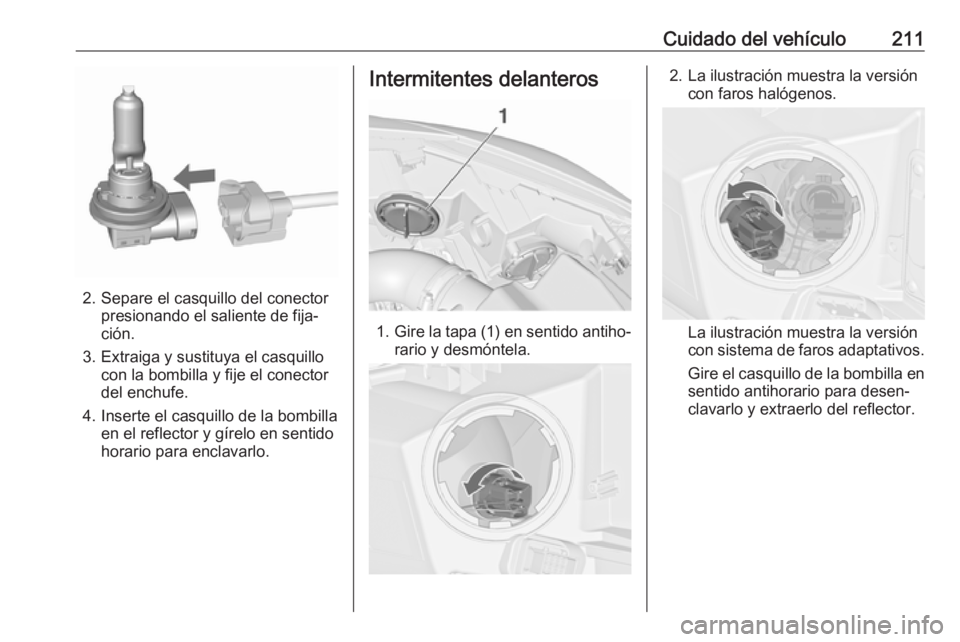

2. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.
Intermitentes delanteros
1. Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. La ilustración muestra la versión con faros halógenos.
La ilustración muestra la versióncon sistema de faros adaptativos.
Gire el casquillo de la bombilla en
sentido antihorario para desen‐
clavarlo y extraerlo del reflector.

212Cuidado del vehículo

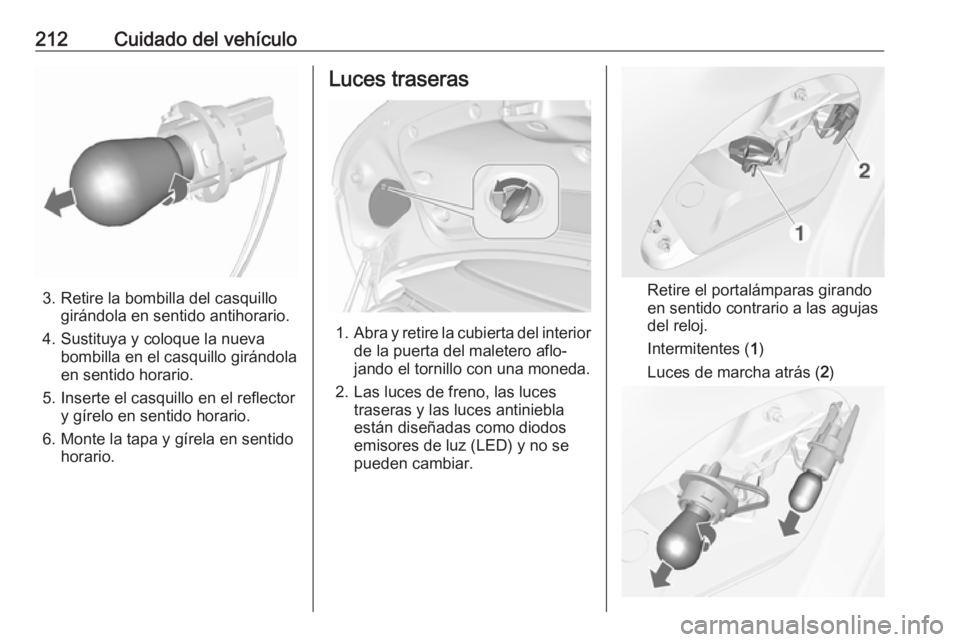

3. Retire la bombilla del casquillogirándola en sentido antihorario.
4. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
6. Monte la tapa y gírela en sentido horario.
Luces traseras
1.Abra y retire la cubierta del interior
de la puerta del maletero aflo‐
jando el tornillo con una moneda.
2. Las luces de freno, las luces traseras y las luces antiniebla
están diseñadas como diodos
emisores de luz (LED) y no se
pueden cambiar.
Retire el portalámparas girando
en sentido contrario a las agujas
del reloj.
Intermitentes ( 1)
Luces de marcha atrás ( 2)

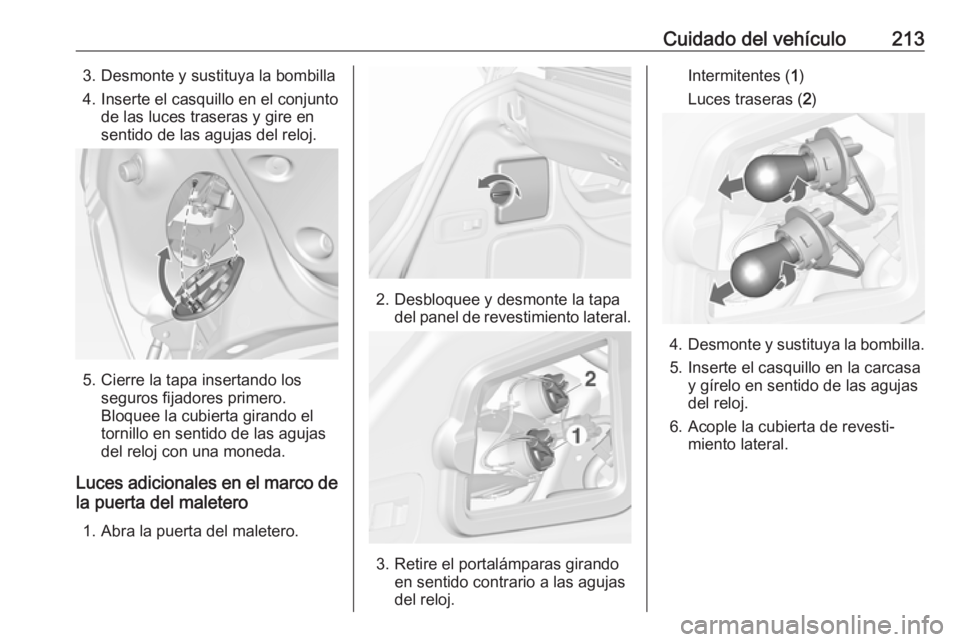

Cuidado del vehículo2133. Desmonte y sustituya la bombilla
4. Inserte el casquillo en el conjunto de las luces traseras y gire en
sentido de las agujas del reloj.
5. Cierre la tapa insertando los seguros fijadores primero.
Bloquee la cubierta girando el
tornillo en sentido de las agujas
del reloj con una moneda.
Luces adicionales en el marco de la puerta del maletero
1. Abra la puerta del maletero.
2. Desbloquee y desmonte la tapa del panel de revestimiento lateral.
3. Retire el portalámparas girandoen sentido contrario a las agujas
del reloj.
Intermitentes ( 1)
Luces traseras ( 2)
4. Desmonte y sustituya la bombilla.
5. Inserte el casquillo en la carcasa y gírelo en sentido de las agujas
del reloj.
6. Acople la cubierta de revesti‐ miento lateral.

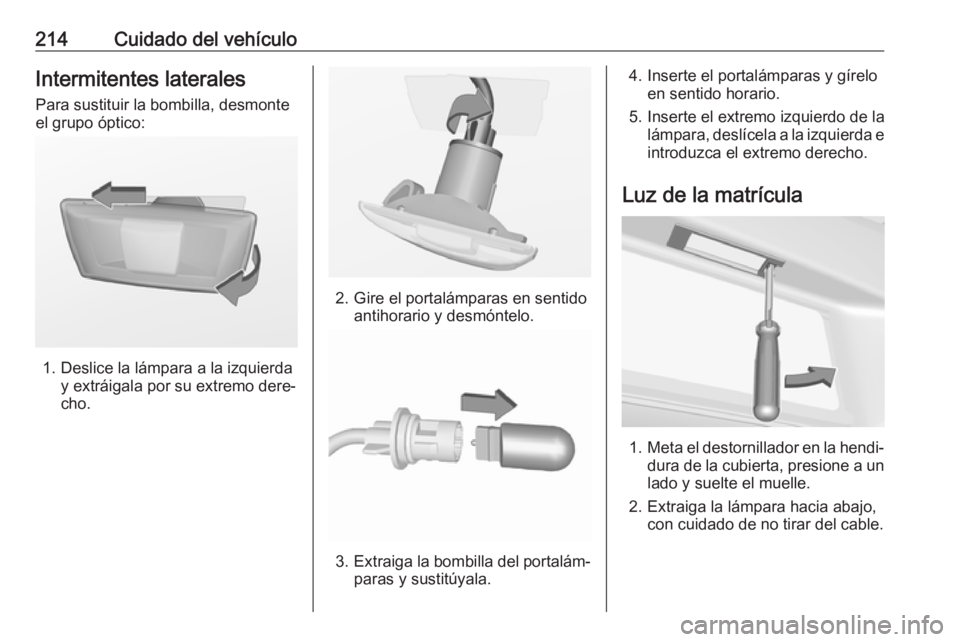

214Cuidado del vehículoIntermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hendi‐
dura de la cubierta, presione a un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.

Cuidado del vehículo215

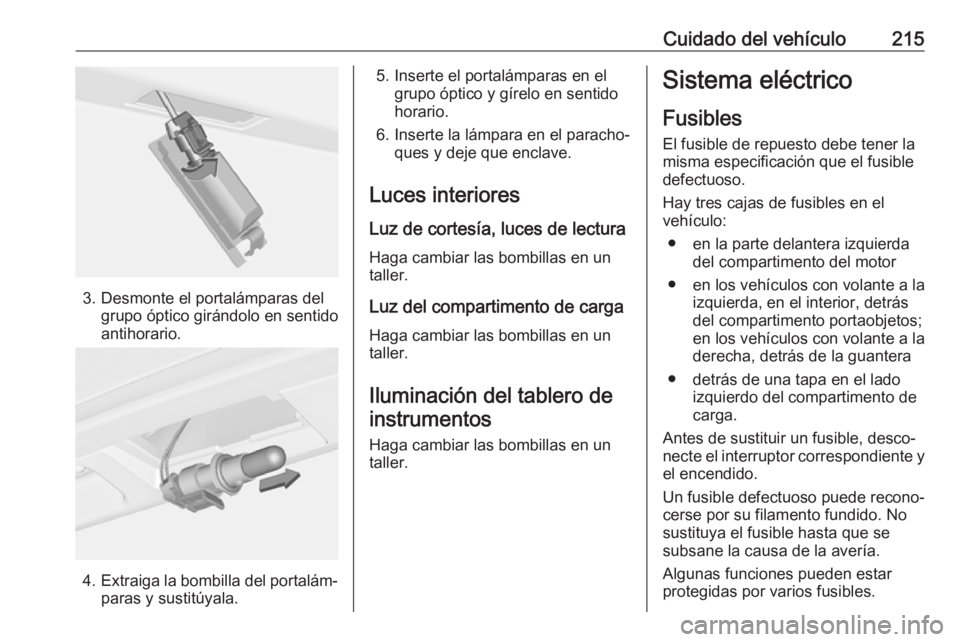

3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Luces interiores Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un
taller.
Luz del compartimento de cargaHaga cambiar las bombillas en un
taller.
Iluminación del tablero de instrumentos
Haga cambiar las bombillas en un
taller.Sistema eléctrico
Fusibles El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, en el interior, detrás
del compartimento portaobjetos;
en los vehículos con volante a la
derecha, detrás de la guantera
● detrás de una tapa en el lado izquierdo del compartimento de
carga.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No
sustituya el fusible hasta que se
subsane la causa de la avería.
Algunas funciones pueden estar
protegidas por varios fusibles.

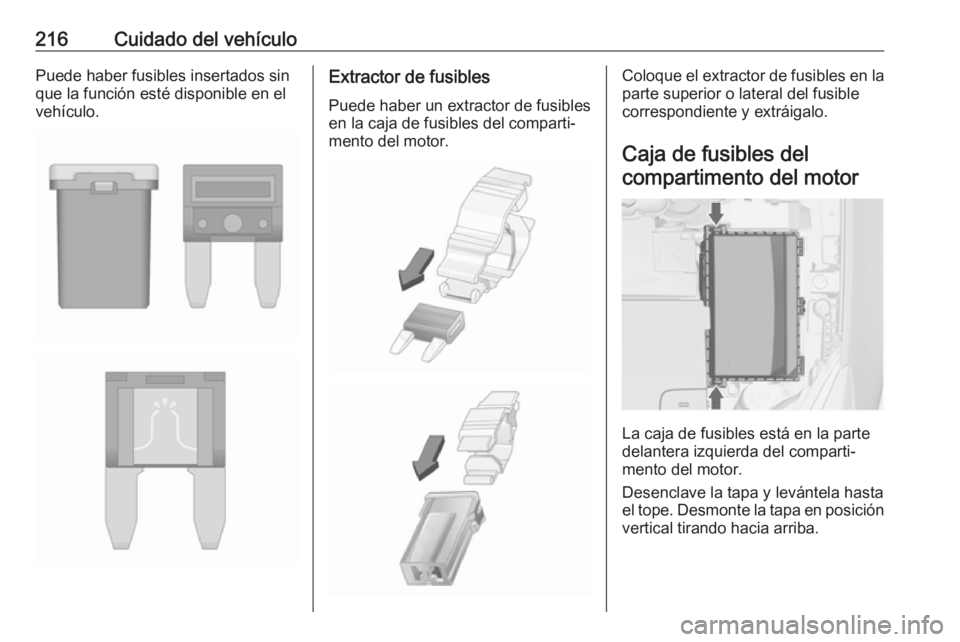

216Cuidado del vehículoPuede haber fusibles insertados sin
que la función esté disponible en el
vehículo.Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles delcompartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.

Cuidado del vehículo217N.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible,
sistema de encendido4Inyección de combustible,
sistema de encendido5–6Retrovisores térmicos7Control del ventilador8Sensor Lambda, refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería del vehículo11Apertura del maletero12Sistema de faros adaptativos,
control automático de las luces13Válvulas ABS14–15Módulo de control del motorN.ºCircuito16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Central trasero eléctrico22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antiniebla27Calefacción de combustible
diésel28Sistema Start-Stop29Freno de estacionamiento eléc‐
trico

218Cuidado del vehículoN.ºCircuito30Bomba del ABS31–32Airbag33Sistema de faros adaptativos,
control automático de las luces34Recirculación de gases de
escape35Elevalunas eléctrico, sensor de
lluvia, retrovisores exteriores36Climatización37–38Bomba de vacío39Módulo de control del sistema
de combustible40Sistema lavaparabrisas41Luz de carretera derecha (haló‐
gena)42Ventilador del radiador43LimpiaparabrisasN.ºCircuito44–45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Nivelación de faros, sistema de
faros adaptativos51–52Calefactor auxiliar, motor diésel53Módulo de control del cambio,
módulo de control del motor54Bomba de vacío, cuadro de
instrumentos, ventilación de
calefacción, aire acondicionado
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero de instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está detrás del compartimento portaobje‐
tos en el tablero de instrumentos.
