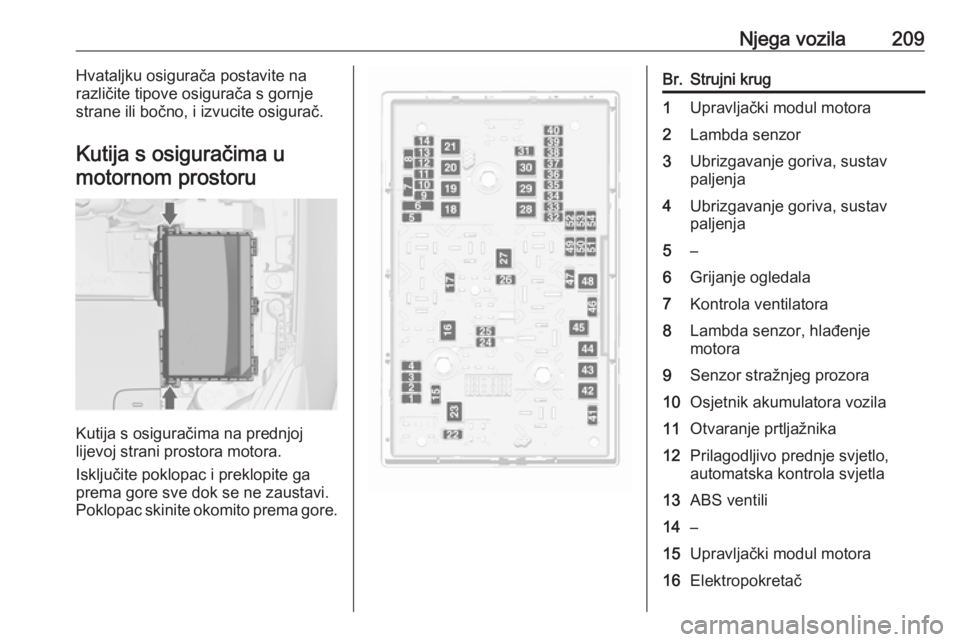

Njega vozila209Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sustav
paljenja4Ubrizgavanje goriva, sustav
paljenja5–6Grijanje ogledala7Kontrola ventilatora8Lambda senzor, hlađenje
motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljivo prednje svjetlo,
automatska kontrola svjetla13ABS ventili14–15Upravljački modul motora16Elektropokretač

210Njega vozilaBr.Strujni krug17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS pumpa31–32Zračni jastuk33Prilagodljivo prednje svjetlo,
automatska kontrola svjetla34Povrat ispušnih plinovaBr.Strujni krug35Električni prozori, senzor za
kišu, vanjski retrovizor36Kontrola klime37–38Vakuumska pumpa39Upravljački modul sustava
goriva40Sustav pranja vjetrobrana41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44–45Ventilator hladnjaka46–47Sirena48Ventilator hladnjaka49Pumpa goriva50Poravnanje fara, prilagodljivo
prednje svjetloBr.Strujni krug51–52Pomoćni grijač, diesel motor53Upravljački modul mjenjača,
upravljački modul motora54Vakuumska pumpa,
instrumentna ploča, ventilacija
grijanja, sustav klimatizacije
zraka
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

Njega vozila211Kutija s osiguračima ploče sinstrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.
Br.Strujni krug1Zasloni2Upravljačka jedinica vozila,
vanjska svjetla3Upravljačka jedinica vozila,
vanjska svjetla4Infotainment sustav5Infotainment sustav, instrument6Priključak za napajanje, upaljač
za cigarete7Priključak za napajanje8Upravljački modul vozila, lijevo
kratko svjetlo9Upravljački modul vozila, desno
kratko svjetlo10Upravljački modul vozila, brave
na vratima11Ventilator unutrašnjosti12Električno podesivo vozačevo
sjedalo13Električno podesivo suvozačevo
sjedalo

212Njega vozilaBr.Strujni krug14Konektor za dijagnostiku15Zračni jastuk16Relej poklopca prtljažnika17Klima uređaj18Dijagnoza servisa19Upravljački modul vozila,
kočiona svjetla, stražnja svjetla,
unutarnja svjetla20–21Ploča s instrumentima22Sustav paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26Dodatna oprema priključaka za
napajanje u prtljažniku
Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.
Uklonite poklopac.
Namjena osigurača
Br.Strujni krug1Upravljački modul mekanog
krova, električna tračnica desno2–3Pomoć pri parkiranju4Sustav selektivne katalitičke
redukcije5–6–7Sjedalo s električnim
podešavanjem8Upravljački modul mekanog
krova9Sustav selektivne katalitičke
redukcije10Sustav selektivne katalitičke
redukcije11Modul prikolice, nadzor tlaka u
gumama i kamera okrenuta
prema natrag12Upravljački modul mekanog
krova, stražnja svjetla

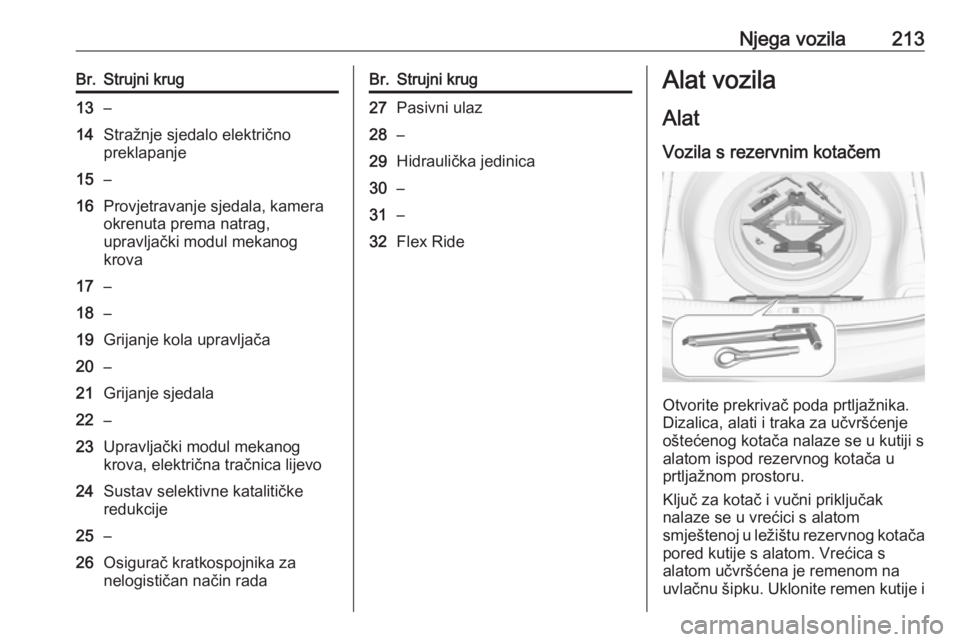

Njega vozila213Br.Strujni krug13–14Stražnje sjedalo električnopreklapanje15–16Provjetravanje sjedala, kamera
okrenuta prema natrag,
upravljački modul mekanog
krova17–18–19Grijanje kola upravljača20–21Grijanje sjedala22–23Upravljački modul mekanog
krova, električna tračnica lijevo24Sustav selektivne katalitičke
redukcije25–26Osigurač kratkospojnika za
nelogističan način radaBr.Strujni krug27Pasivni ulaz28–29Hidraulička jedinica30–31–32Flex RideAlat vozila
Alat Vozila s rezervnim kotačem
Otvorite prekrivač poda prtljažnika.
Dizalica, alati i traka za učvršćenje
oštećenog kotača nalaze se u kutiji s
alatom ispod rezervnog kotača u prtljažnom prostoru.
Ključ za kotač i vučni priključak
nalaze se u vrećici s alatom
smještenoj u ležištu rezervnog kotača pored kutije s alatom. Vrećica s
alatom učvršćena je remenom na
uvlačnu šipku. Uklonite remen kutije i

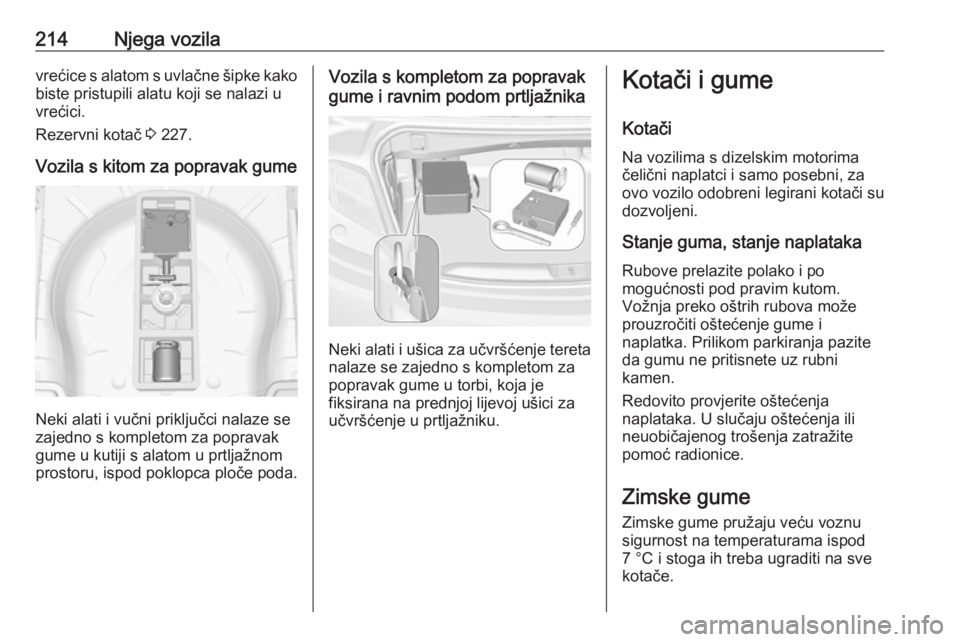

214Njega vozilavrećice s alatom s uvlačne šipke kako
biste pristupili alatu koji se nalazi u
vrećici.
Rezervni kotač 3 227.
Vozila s kitom za popravak gume
Neki alati i vučni priključci nalaze se
zajedno s kompletom za popravak gume u kutiji s alatom u prtljažnomprostoru, ispod poklopca ploče poda.
Vozila s kompletom za popravak
gume i ravnim podom prtljažnika
Neki alati i ušica za učvršćenje tereta nalaze se zajedno s kompletom za
popravak gume u torbi, koja je
fiksirana na prednjoj lijevoj ušici za
učvršćenje u prtljažniku.
Kotači i gume
Kotači
Na vozilima s dizelskim motorima čelični naplatci i samo posebni, za
ovo vozilo odobreni legirani kotači su
dozvoljeni.
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu sigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.

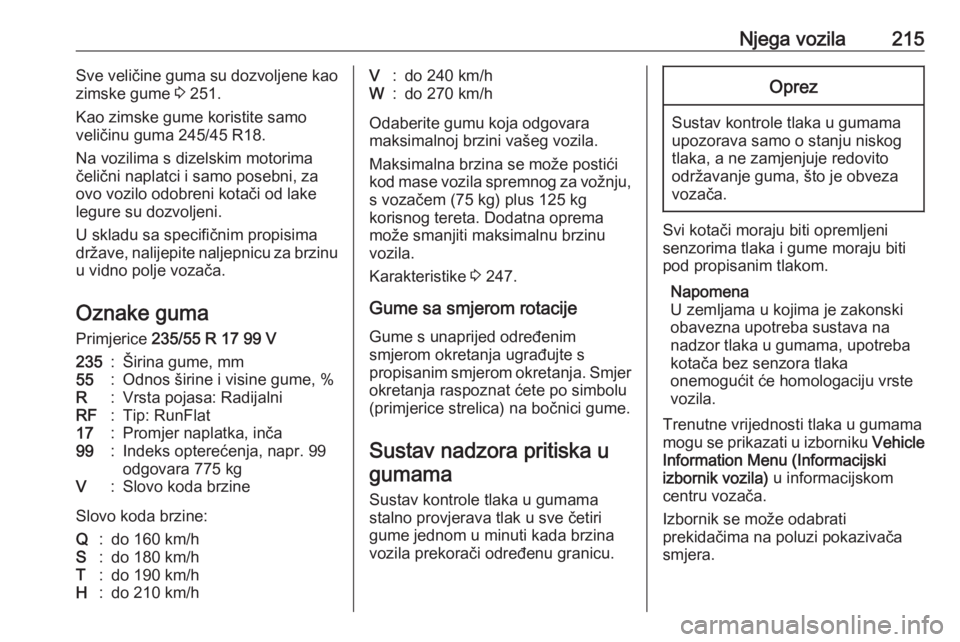

Njega vozila215Sve veličine guma su dozvoljene kao
zimske gume 3 251.
Kao zimske gume koristite samo
veličinu guma 245/45 R18.
Na vozilima s dizelskim motorima
čelični naplatci i samo posebni, za
ovo vozilo odobreni kotači od lake
legure su dozvoljeni.
U skladu sa specifičnim propisima
države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Oznake guma
Primjerice 235/55 R 17 99 V235:Širina gume, mm55:Odnos širine i visine gume, %R:Vrsta pojasa: RadijalniRF:Tip: RunFlat17:Promjer naplatka, inča99:Indeks opterećenja, napr. 99
odgovara 775 kgV:Slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Karakteristike 3 247.
Gume sa smjerom rotacije
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) na bočnici gume.
Sustav nadzora pritiska ugumama
Sustav kontrole tlaka u gumama
stalno provjerava tlak u sve četiri
gume jednom u minuti kada brzina
vozila prekorači određenu granicu.
Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Trenutne vrijednosti tlaka u gumama
mogu se prikazati u izborniku Vehicle
Information Menu (Informacijski
izbornik vozila) u informacijskom
centru vozača.
Izbornik se može odabrati
prekidačima na poluzi pokazivača
smjera.

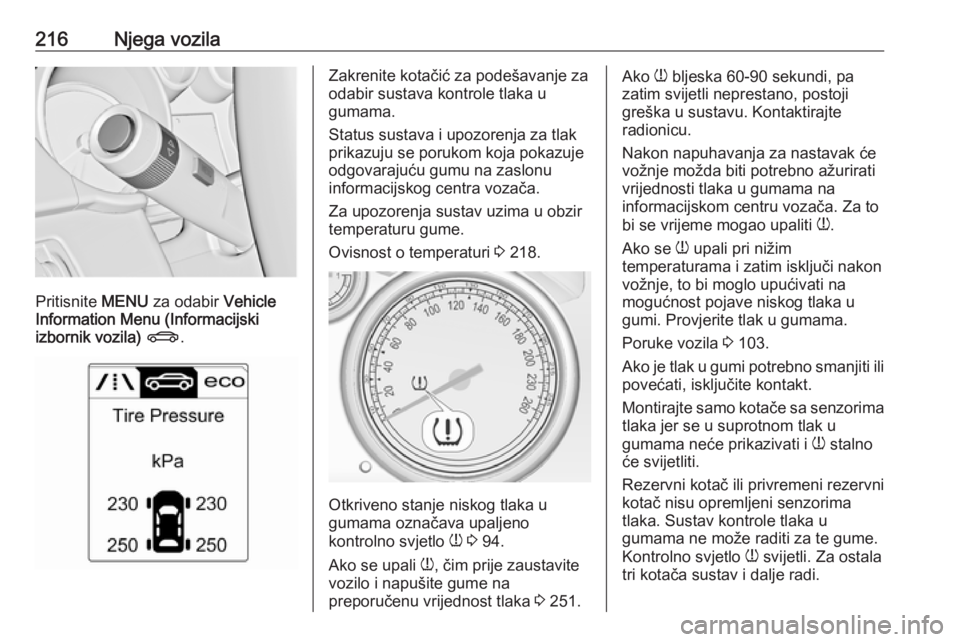

216Njega vozila
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja za tlak
prikazuju se porukom koja pokazuje
odgovarajuću gumu na zaslonu
informacijskog centra vozača.
Za upozorenja sustav uzima u obzir
temperaturu gume.
Ovisnost o temperaturi 3 218.
Otkriveno stanje niskog tlaka u
gumama označava upaljeno
kontrolno svjetlo w 3 94.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 251.
Ako
w bljeska 60-90 sekundi, pa
zatim svijetli neprestano, postoji
greška u sustavu. Kontaktirajte
radionicu.
Nakon napuhavanja za nastavak će
vožnje možda biti potrebno ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača. Za to
bi se vrijeme mogao upaliti w.
Ako se w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na
mogućnost pojave niskog tlaka u
gumi. Provjerite tlak u gumama.
Poruke vozila 3 103.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te gume.
Kontrolno svjetlo w svijetli. Za ostala
tri kotača sustav i dalje radi.

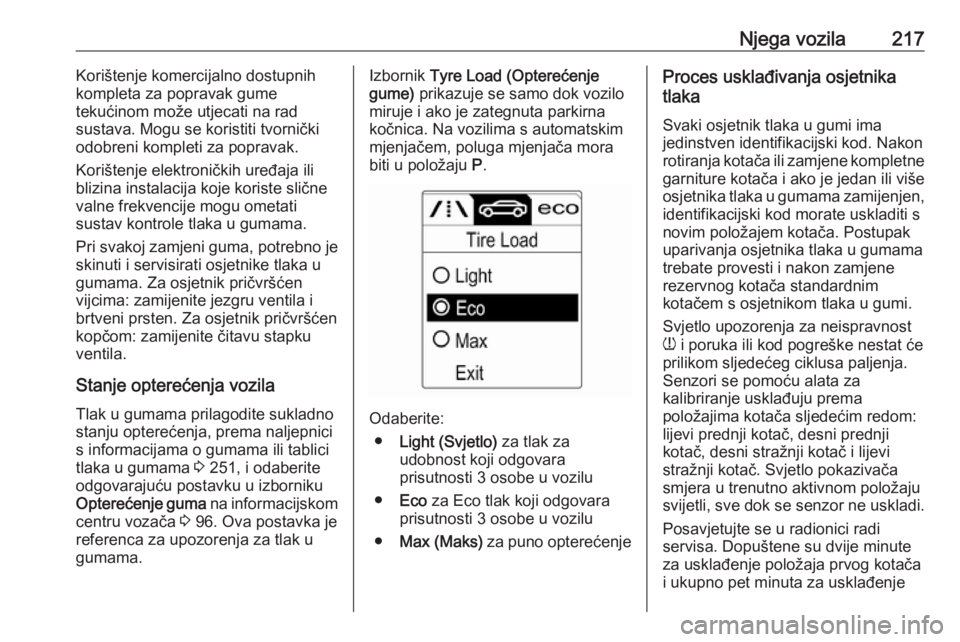

Njega vozila217Korištenje komercijalno dostupnih
kompleta za popravak gume
tekućinom može utjecati na rad
sustava. Mogu se koristiti tvornički
odobreni kompleti za popravak.
Korištenje elektroničkih uređaja ili
blizina instalacija koje koriste slične
valne frekvencije mogu ometati
sustav kontrole tlaka u gumama.
Pri svakoj zamjeni guma, potrebno je
skinuti i servisirati osjetnike tlaka u
gumama. Za osjetnik pričvršćen
vijcima: zamijenite jezgru ventila i brtveni prsten. Za osjetnik pričvršćen
kopčom: zamijenite čitavu stapku
ventila.
Stanje opterećenja vozila Tlak u gumama prilagodite sukladno
stanju opterećenja, prema naljepnici
s informacijama o gumama ili tablici tlaka u gumama 3 251, i odaberite
odgovarajuću postavku u izborniku
Opterećenje guma na informacijskom
centru vozača 3 96. Ova postavka je
referenca za upozorenja za tlak u
gumama.Izbornik Tyre Load (Opterećenje
gume) prikazuje se samo dok vozilo
miruje i ako je zategnuta parkirna
kočnica. Na vozilima s automatskim mjenjačem, poluga mjenjača mora
biti u položaju P.
Odaberite:
● Light (Svjetlo) za tlak za
udobnost koji odgovara
prisutnosti 3 osobe u vozilu
● Eco za Eco tlak koji odgovara
prisutnosti 3 osobe u vozilu
● Max (Maks) za puno opterećenje
Proces usklađivanja osjetnika
tlaka
Svaki osjetnik tlaka u gumi ima
jedinstven identifikacijski kod. Nakon
rotiranja kotača ili zamjene kompletne
garniture kotača i ako je jedan ili više
osjetnika tlaka u gumama zamijenjen, identifikacijski kod morate uskladiti s
novim položajem kotača. Postupak
uparivanja osjetnika tlaka u gumama trebate provesti i nakon zamjenerezervnog kotača standardnim
kotačem s osjetnikom tlaka u gumi.
Svjetlo upozorenja za neispravnost
w i poruka ili kod pogreške nestat će
prilikom sljedećeg ciklusa paljenja.
Senzori se pomoću alata za
kalibriranje usklađuju prema
položajima kotača sljedećim redom:
lijevi prednji kotač, desni prednji
kotač, desni stražnji kotač i lijevi
stražnji kotač. Svjetlo pokazivača smjera u trenutno aktivnom položaju
svijetli, sve dok se senzor ne uskladi.
Posavjetujte se u radionici radi
servisa. Dopuštene su dvije minute
za usklađenje položaja prvog kotača
i ukupno pet minuta za usklađenje

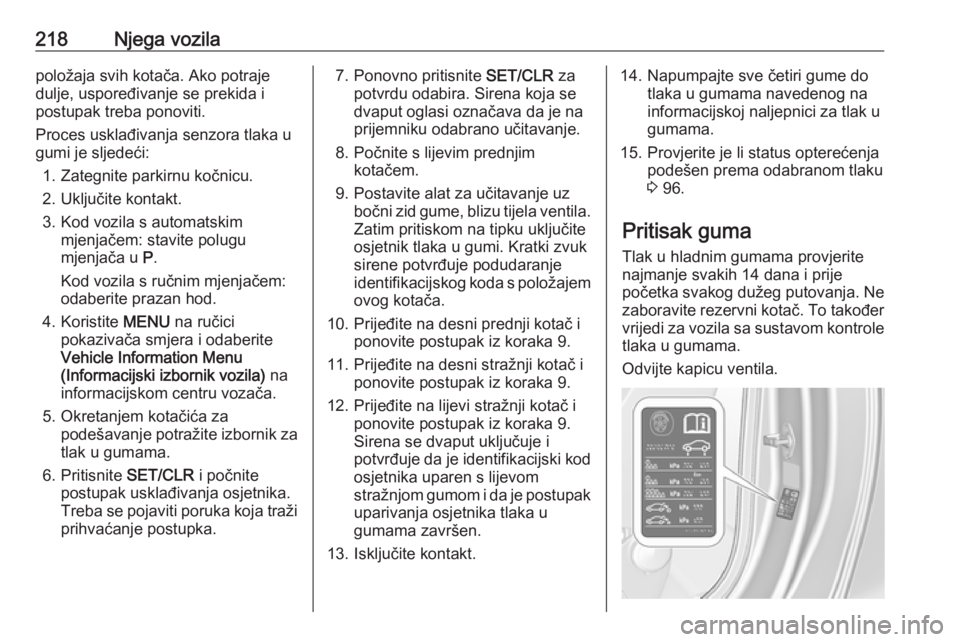

218Njega vozilapoložaja svih kotača. Ako potraje
dulje, uspoređivanje se prekida i
postupak treba ponoviti.
Proces usklađivanja senzora tlaka u
gumi je sljedeći:
1. Zategnite parkirnu kočnicu.
2. Uključite kontakt.
3. Kod vozila s automatskim mjenjačem: stavite polugu
mjenjača u P.
Kod vozila s ručnim mjenjačem:
odaberite prazan hod.
4. Koristite MENU na ručici
pokazivača smjera i odaberite
Vehicle Information Menu
(Informacijski izbornik vozila) na
informacijskom centru vozača.
5. Okretanjem kotačića za podešavanje potražite izbornik za
tlak u gumama.
6. Pritisnite SET/CLR i počnite
postupak usklađivanja osjetnika.
Treba se pojaviti poruka koja traži
prihvaćanje postupka.7. Ponovno pritisnite SET/CLR za
potvrdu odabira. Sirena koja se
dvaput oglasi označava da je na
prijemniku odabrano učitavanje.
8. Počnite s lijevim prednjim kotačem.
9. Postavite alat za učitavanje uz bočni zid gume, blizu tijela ventila.
Zatim pritiskom na tipku uključite
osjetnik tlaka u gumi. Kratki zvuk
sirene potvrđuje podudaranje
identifikacijskog koda s položajem ovog kotača.
10. Prijeđite na desni prednji kotač i ponovite postupak iz koraka 9.
11. Prijeđite na desni stražnji kotač i ponovite postupak iz koraka 9.
12. Prijeđite na lijevi stražnji kotač i ponovite postupak iz koraka 9.
Sirena se dvaput uključuje i
potvrđuje da je identifikacijski kod
osjetnika uparen s lijevom
stražnjom gumom i da je postupak
uparivanja osjetnika tlaka u
gumama završen.
13. Isključite kontakt.14. Napumpajte sve četiri gume do tlaka u gumama navedenog na
informacijskoj naljepnici za tlak u
gumama.
15. Provjerite je li status opterećenja podešen prema odabranom tlaku
3 96.
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također vrijedi za vozila sa sustavom kontroletlaka u gumama.
Odvijte kapicu ventila.
