Прилади та органи управління89
На ілюстрації зображено
кольоровий інформаційний
дисплей
Якщо зовнішня температура падає
до 3 °C, в інформаційному центрі
водія з’являється
попереджувальне повідомлення.9 Попередження
Поверхня дороги вже може бути
покрита льодом, навіть якщо
дисплей вказує кілька градусів
вище 0 °C.
Годинник
Дата й час відображаються на
інформаційному дисплеї.
Налаштування часу і дати CD 400plus/CD 400/CD 300
Натисніть CONFIG. Відобразиться
меню Settings (Налаштування) .
Виберіть Time Date (Дата і час) .Параметри, які можна вибрати:
● Set time: (Установіть час) :
налаштування часу, що
відображається на дисплеї.
● Set date: (Установіть дату) :
налаштування дати, що
відображається на дисплеї.
● Set time format (Установіть
формат часу) : зміна формату
відображення часу між 12 h
(12 год) і 24 h (24 год) .
● Set date format (Установіть
формат дати) : зміна формату
відображення дати між MM/DD/
YYYY і DD.MM.YYYY
(ДД.MМ.РРРР) .

90Прилади та органи управління●Display clock (Годинник) :
увімкнення/вимкнення
відображення часу на дисплеї.
● RDS clock synchronization
(Синхронізація годинника
RDS) : сигнал RDS більшості
передавачів метрових хвиль
автоматично встановлює час.
Синхронізація RDS може
тривати кілька хвилин. Деякі передавачі не надсилають
сигнал правильного часу. У
таких випадках
рекомендується вимкнути
автоматичну синхронізацію
часу.
Персоналізація автомобіля 3 114.
Налаштування часу і дати Navi 950/Navi 650/CD 600
Натисніть Config і виберіть пункт
меню Час і дата . Відобразиться
відповідне підменю.
Примітка
Коли увімкнута функція Автонала‐
штування часу , час і дата
встановлюються системою
автоматично.
Для отримання подальшої
інформації див. посібник до
інформаційно-розважальної
системи.
Установлення часу
Щоб налаштувати параметри часу,
виберіть пункт меню Встановити
час . Поверніть
багатофункціональний перемикач,
щоб змінити перший параметр.
На підтвердження введеного
значення натисніть
багатофункціональний перемикач.
Кольорове тло переміститься до
наступного параметра.
Встановіть значення для всіх
параметрів.
Налаштування дати
Щоб налаштувати параметри часу, виберіть пункт меню Встановити
дату . Поверніть
багатофункціональний перемикач,
щоб змінити перший параметр.
На підтвердження введеного
значення натисніть
багатофункціональний перемикач.
Кольорове тло переміститься до
наступного параметра.
Встановіть значення для всіх
параметрів.
Формат часу
Для налаштування формату часу
виберіть параметр Формат часу 12
г / 24 г . Встановіть формат 12
години або 24 годин .
Персоналізація автомобіля 3 114.

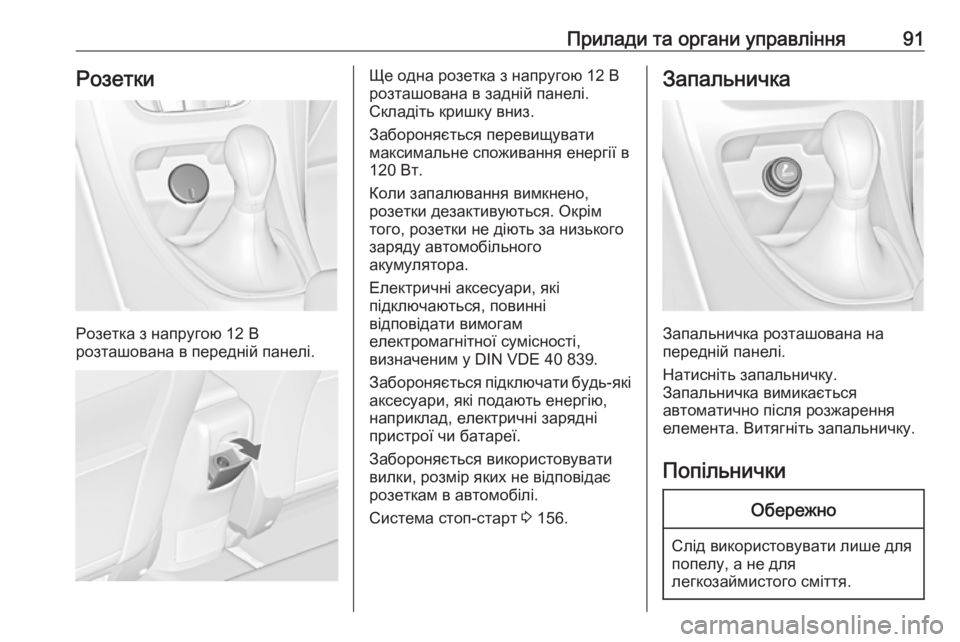

Прилади та органи управління91Розетки
Розетка з напругою 12 В
розташована в передній панелі.
Ще одна розетка з напругою 12 В
розташована в задній панелі.
Складіть кришку вниз.
Забороняється перевищувати
максимальне споживання енергії в
120 Вт.
Коли запалювання вимкнено,
розетки дезактивуються. Окрім
того, розетки не діють за низького заряду автомобільного
акумулятора.
Електричні аксесуари, які
підключаються, повинні
відповідати вимогам
електромагнітної сумісності,
визначеним у DIN VDE 40 839.
Забороняється підключати будь-які
аксесуари, які подають енергію,
наприклад, електричні зарядні
пристрої чи батареї.
Забороняється використовувати
вилки, розмір яких не відповідає
розеткам в автомобілі.
Система стоп-старт 3 156.Запальничка
Запальничка розташована на
передній панелі.
Натисніть запальничку.
Запальничка вимикається
автоматично після розжарення
елемента. Витягніть запальничку.
Попільнички
Обережно
Слід використовувати лише для
попелу, а не для
легкозаймистого сміття.

92Прилади та органи управління
Переносну попільничку можна
розмістити в тримачах для
стаканів.
Сигнальні лампи,
датчики та індикатори
Панель приладів На автомобілях деяких версій
стрілки приладів після ввімкнення
запалення на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.
Лічильник пробігу
У нижньому рядку подаються дані
про записану відстань у км.

Прилади та органи управління93Лічильник щоденногопробігу
W відображає записану відстань,
подолану з часу останнього
скидання.
Для різних поїздок можна вибрати два лічильники пробігу. Виберіть
сторінку W1 або W2,
повертаючи коліщатко вибору на
важелі вмикання вказівників
повороту.
Коли ввімкнено запалювання,
показники обох лічильників пробігу
можна скинути окремо: виберіть
відповідну сторінку, натисніть і
потримайте кнопку скидання кілька
секунд, або натисніть SET/CLR на
важелі вмикання вказівників
повороту.
Лічильник пробігу вимірює відстань
до 2000 км, а потім його показники
скидаються до нуля.
Інформаційний центр водія 3 104.
Тахометр
Указує швидкість роботи двигуна.
Для економії пального вибирайте оптимальну кількість обертів
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
Контрольний індикатор i
світиться, якщо рівень пального в баку є низьким. Якщо датчик
миготить, поповніть рівень
пального негайно.

94Прилади та органи управлінняЗабороняється їздити з порожнім
баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.
Датчик температуриохолоджуючої рідинидвигуна
Відображає температуру
охолоджуючої рідини.
ліва зона:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температураправа
зона:температура надто
високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби мастила двигуна дозволяє
дізнатися про дату заміни мастила
та фільтра. Залежно від умов їзди,
вказаний інтервал, через який
потрібно замінити мастило, може
істотно відрізнятися.
Щоб відобразити час, що
залишився до наступної заміни
мастила, натискайте кнопки на важелі перемикання сигналів
повороту:
Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) X , натисніть MENU.
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .

Прилади та органи управління95
Час до наступної заміни мастила
відображається в процентах в
інформаційному центрі водія.
Скидання показників
Щоб скинути показники, на кілька
секунд натисніть SET/CLR на
важелі перемикання сигналів
повороту. Сторінка з часом, що
залишився до наступної заміни
мастила, має бути активною.
Увімкніть запалювання, але не
заводьте двигун.
Щоб забезпечити відображення
точних даних, після кожної заміни
мастила необхідно скидати
параметри системи. Зверніться по
допомогу на станцію технічного
обслуговування.
Чергове технічне
обслуговування
Коли система визначить, що термінслужби мастила зменшився, в
інформаційному центрі водія
відобразиться попереджувальне
повідомлення. Виконайте заміну
мастила та фільтра на станції
технічного обслуговування
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Інформаційний центр водія 3 104.
Інформація про обслуговування
3 262.
Контрольні індикатори
Описані контрольні індикатори
доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.Після ввімкнення системи
запалювання для перевірки
функціональності ненадовго
засвітиться більшість контрольних
індикаторів.
Кольори контрольних індикаторів означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації
Контрольні індикатори в панелі
приладів

96Прилади та органи управлінняКонтрольні індикатори на
центральній панелі
Огляд
OУказівник повороту 3 97XСистема нагадування про
непристебнутий пасок безпеки
3 97vПодушки безпеки, переднатя‐
гувачі пасків безпеки та
захисні дуги системи захисту
від перевертання 3 97VВимкнення подушок безпеки
3 98pСистема заряджання 3 98ZІндикатор несправності 3 98RСистема гальм і зчеплення
3 98-Натисніть педаль 3 99mЕлектричне стоянкове гальмо
3 99jНесправність електричного
стоянкового гальма 3 99uАнти-блокувальна система
гальм (ABS) 3 100RПеремикання на вищу пере‐
дачу 3 100cГідропідсилювач керма 3 100)Система попередження про
виїзд за межі смуги руху
3 100aЕлектронну систему курсової
стійкості вимкнено 3 100bЕлектронна система курсової
стійкості та протибуксовочна
гальмівна система 3 101kПротибуксовочну гальмівну
систему вимкнено 3 101!Попереднє прогрівання 3 101%Сажовий фільтр 3 101YAdBlue 3 101wСистема контролю тиску в
шинах 3 101IТиск мастила в двигуні 3 102iНизький рівень пального
3 102dІмобілайзер 3 1038Зовнішні освітлювальні
прилади 3 103CДальнє світло 3 103lСистема керування дальнім
світлом 3 103fСистема адаптивного світла
фар 3 103>Протитуманна фара 3 103rЗадня протитуманна фара
3 103mКруїз-контроль 3 103AАвтомобіль попереду 3 103hДверцята відчинені 3 104

Прилади та органи управління97Указівник поворотуO світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 221, запобіжники
3 229.
Вказівники повороту 3 134.Система нагадування про
непристебнутий пасокбезпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
X для сидіння водія світиться чи
мигає червоним.
k для переднього сидіння
пасажира світиться чи мигає
червоним, коли сидіння зайняте.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.
Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не буде пристебнуто пасок безпеки.Подушки безпеки,
переднатягувачі пасків безпеки та захисні дугисистеми захисту відперевертання
v світиться червоним.
Після ввімкнення запалювання
контрольний індикатор світиться
приблизно впродовж 4 секунд.
Якщо він не світиться, не згасає
через 4 секунди або засвічується
під час їзди, це свідчить про
несправність системи подушок
безпеки, переднатягувачів пасків
безпеки або захисних дуг системи
захисту від перевертання.
Подушки безпеки, переднатягувачі
пасків безпеки або захисні дуги
системи захисту від перевертання
у разі зіткнення можуть не
спрацювати.
У разі спрацьовування
переднатягувачів пасків безпеки,
подушок безпеки або висувних
захисних дуг індикатор v світиться
постійно.

98Прилади та органи управління9Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Система подушок безпеки,
переднатягувачі пасків безпеки
3 61, 3 58.
Система захисту від перевертання
автомобіля 3 47.
Дезактивація подушок безпеки
V світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння активована.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 67.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли запалювання
ввімкнено, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності
Z світиться чи мигає жовтим.
Світиться, коли запалювання
ввімкнено, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Система гальм і зчеплення
R світиться червоним.
