Sõitmine ja töörežiim169
Edukale parkimismanöövrile viitab
lõppasendi sümbol.
Pöörake alati tähelepanu eesmise-
tagumise parkimisabi
helisignaalidele. Pidev heli tähendab, et kaugus takistuseni on väiksem kui
umbes 30 cm.
Parkimispoole muutmine
Süsteem on konfigureeritud nii, et
parkimiskohta otsitakse vaikimisi juhi
kaassõitja poolsel küljel. Juhipoolselt
küljelt parkimiskohtade otsimiseks
lülitage otsingu ajaks sisse juhipoolne
suunatuli.
Kui suunatuli on välja lülitatud, otsib
süsteem parkimiskohti jälle
kaassõitjapoolselt küljelt.
Eelisteated
Pärast eesmise parkimisabi
sisselülitamist kuvatakse juhi
infokeskuses teade. Täiustatud
parkimisabi märguande kuvamist juhi infokeskuses võivad takistada
prioriteetsemad sõidukiteated. Pärast teate kinnitamist, vajutades
suunatulede hooval SET/CLR,
ilmuvad ekraanile uuesti täiustatud
parkimisabi juhised ja
parkimismanöövrit võib jätkata.
Väljalülitamine
Süsteem lülitub välja, kui:
● vajutage korraks nuppu D, kui
täiustatud parkimisabi ja
eesmine-tagumine parkimisabi
on sisse lülitatud
● vajutage pikalt nuppu D, kui
täiustatud parkimisabi on sisse lülitatud
● parkimismanööver on edukalt lõpetatud● sõidukiirus ületab 30 km/h
● lülitatakse süüde välja
Juhi- või süsteemipoolset
väljalülitamist manööverdamise ajal
kuvatakse Parking Deactivated
(Parkimisabi välja lülitatud) juhi
infokeskuses.
Rike
Juhi infokeskusesse (DIC) ilmub teade.
● süsteemis on rike
● juht ei lõpetanud parkimismanöövrit edukalt
● süsteem ei tööta
Kui süsteem avastab parkimisjuhiste andmise ajal takistuse, kuvatakse juhi
infokeskuses Stop (Peatuda) .
Takistuse eemaldamisel saab
parkimismanööver jätkuda. Kui
takistust ei eemaldata, lülitatakse
süsteem välja. Süsteemi
sisselülitamiseks ja uue parkimiskoha
leidmiseks tuleb vajutada D
ligikaudu üks sekund.

170Sõitmine ja töörežiimÜldmärkused parkimisabi
süsteemide kohta9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
madalatele takistustele, mis
võivad kahjustada kaitseraua
alaosa.
Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib süsteemi töövõime väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Kui läheduses on pikemad
sõidukid (nt maasturid,
minibussid, furgoonid), kehtivad eritingimused. Takistuse
tuvastamist nende sõidukite
ülaosas ja nende õige kauguse
näitamist ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabisüsteemid ei tuvasta
objekte, mis pole nende
tuvastamisalas.
Märkus
Parkimisabi süsteemi võib
aktiveerida või inaktiveerida
seadistuste muutmisega
infonäidikul. Kui ühendatud on
haagise haakeseadis, siis tuleb see
menüüst valida.
Sõiduki isikupärastamine 3 103.
Märkus
Parkimisabisüsteem tuvastab automaatselt tehases paigaldatud
haakeseadise. See rakendub pistiku
ühendamisel ühenduspessa.
Andur võib tuvastada olematu
objekti (kajahäire), mis on tingitud välistest akustilistest või
mehaanilistest häiretest.
Parkimisabisüsteem ei pruugi
reageerida parkimisruumi
muutustele pärast rööpse parkimise
alustamist.
Märkus
Täiustatud parkimisabi vajab pärast
kasutamist kalibreerimist.
Optimaalseks parkimisabiks peaks autoga sõitma eelnevalt vähemalt
35 km (sh läbima kindla arvu kurve).
Külgmise pimeda nurga alarm
Külgmise pimeda nurga
alarmsüsteem avastab objekte
kummalgi pool sõidukit, piiritletud
pimeda nurga alal, ja teatab neist.
Süsteem annab välispeeglites
visuaalselt märku, kui tuvastatakse,
et mõni objekt ei pruugi olla sise- ja
välispeeglitest nähtav.
Süsteemi andurid asuvad sõiduki
vasakul ja paremal küljel põrkerauas.

Sõitmine ja töörežiim1719Hoiatus
Külgmise pimeda nurga alarm ei
asenda juhi nägemisvõimet.
Süsteem ei avasta:
● pimeda nurga alast välja jäävaid sõidukeid, mis võivad
kiiresti läheneda;
● jalakäijaid, jalgrattureid ega loomi.
Enne rajavahetust kontrollige alati kõiki peegleid, vaadake üle õla ja
kasutage suunatuld.
Kui süsteem avastab ettepoole sõites külgmisel pimeda nurga alal sõiduki,
kui ta kas möödub sellest või see möödub sõidukist, süttib vastavas
välispeeglis oranž hoiatussümbol B.
Kui juht lülitab seejärel sisse
suunatule, hakkab hoiatussümbol B
merevaikkollaselt vilkuma, mis hoiatab, et rada ei tohi vahetada.
Märkus
Kui möödasõitva sõiduki kiirus on
möödasõidetava sõiduki omast
vähemalt 10 km/h võrra suurem, siis
ei pruugi vastava küljepeegli
hoiatussümbol B süttida.
Külgmise pimeda nurga alarm on
aktiivne alates kiirustest 10 km/h kuni
140 km/h. Kiiremini kui 140 km/h
sõites lülitub süsteem välja, mida
näitab hoiatussümbolite B kustumine
mõlemas välispeeglis. Kiiruse
aeglustamisel hoiatussümbolid
kustuvad. Kui seejärel avastatakse
pimedal alal sõiduk, süttib vastaval
küljel nagu tavaliselt hoiatussümbol
B .
Sõiduki käivitamisel lülituvad mõlema
välispeegli näidikud korraks sisse, et
näidata, et süsteem töötab.
Süsteemi saab sisse või välja lülitada
menüüs Settings (seaded)
infoekraanil. Sõiduki
isikupärastamine 3 103.
Juhi infokeskuses kuvatakse
väljalülitamisteade.
Avastamispiirkonnad
Süsteemi andur katab ligikaudu
3 meetri suurust ala mõlemal pool
sõidukit. See ala algab kummagi
välispeegli juurest ja ulatub sellest
ligikaudu 3 meetrit tahapoole.
Piirkonna kõrgus maapinnast on
ligikaudu 0,5 meetrit kuni
kaks meetrit.
Süsteem lülitub välja, kui sõiduk veab
haagist.
Külgmine pimeda nurga alarm on
konstrueeritud selliselt, et see jätab
arvestamata seisvad objektid nagu
piirded, postid, äärekivid, seinad ja
talad. Pargitud ja vastutulevaid
sõidukeid ei avastata.

172Sõitmine ja töörežiimRikeTavatingimustes juhuste
kokkulangemisel ei pruugi alarmid
alati toimida.
Külgmise pimeda nurga alarm ei toimi, kui tagumise põrkeraua vasak
või parem nurk on pori, mustuse,
lume või lörtsiga kaetud.
Puhastamisjuhised 3 228.
Süsteemi rikke korral või kui süsteem
ajutiselt ei toimi, ilmub juhi
infoekraanile sellekohane teade.
Püsiva rikke korral pöörduge
hooldustöökotta.

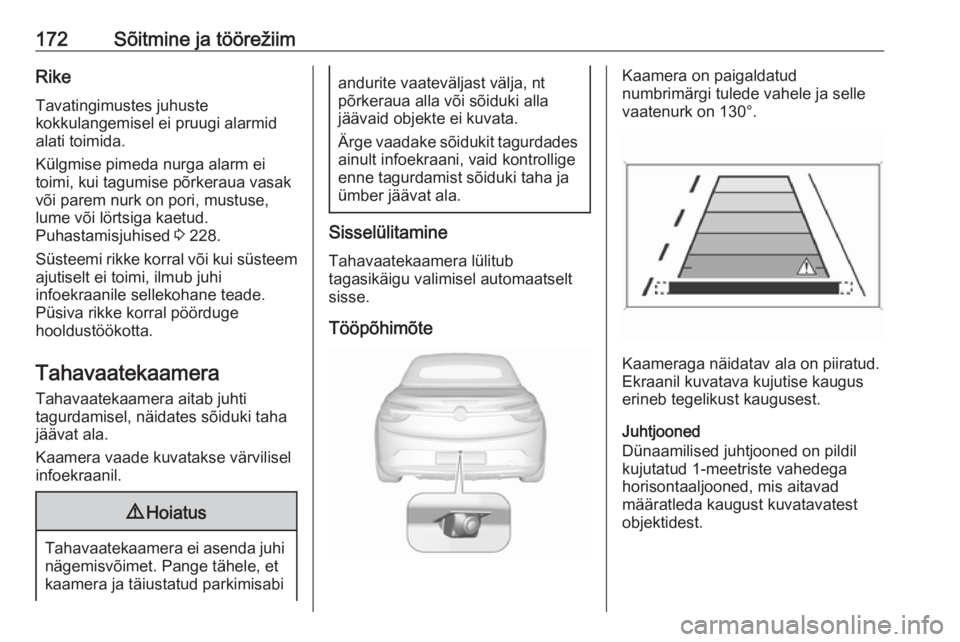

Tahavaatekaamera
Tahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.
Kaamera vaade kuvatakse värvilisel
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja täiustatud parkimisabi
andurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt sisse.
Tööpõhimõte
Kaamera on paigaldatud
numbrimärgi tulede vahele ja selle
vaatenurk on 130°.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud 1-meetriste vahedega
horisontaaljooned, mis aitavad
määratleda kaugust kuvatavatest
objektidest.

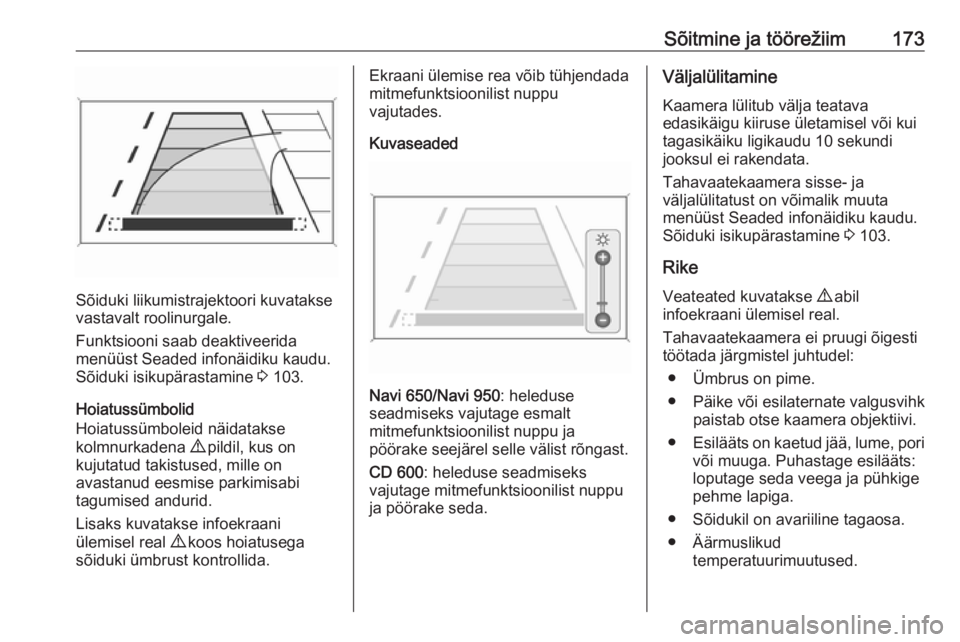

Sõitmine ja töörežiim173
Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Funktsiooni saab deaktiveerida
menüüst Seaded infonäidiku kaudu.
Sõiduki isikupärastamine 3 103.
Hoiatussümbolid
Hoiatussümboleid näidatakse
kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille on
avastanud eesmise parkimisabi
tagumised andurid.
Lisaks kuvatakse infoekraani
ülemisel real 9 koos hoiatusega
sõiduki ümbrust kontrollida.
Ekraani ülemise rea võib tühjendada
mitmefunktsioonilist nuppu
vajutades.
Kuvaseaded
Navi 650/Navi 950 : heleduse
seadmiseks vajutage esmalt
mitmefunktsioonilist nuppu ja
pöörake seejärel selle välist rõngast.
CD 600 : heleduse seadmiseks
vajutage mitmefunktsioonilist nuppu
ja pöörake seda.
Väljalülitamine
Kaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui
tagasikäiku ligikaudu 10 sekundi
jooksul ei rakendata.
Tahavaatekaamera sisse- ja
väljalülitatust on võimalik muuta
menüüst Seaded infonäidiku kaudu.
Sõiduki isikupärastamine 3 103.
Rike Veateated kuvatakse 9 abil
infoekraani ülemisel real.
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
● Ümbrus on pime.
● Päike või esilaternate valgusvihk paistab otse kaamera objektiivi.
● Esilääts on kaetud jää, lume, pori
või muuga. Puhastage esilääts:
loputage seda veega ja pühkige
pehme lapiga.
● Sõidukil on avariiline tagaosa.
● Äärmuslikud temperatuurimuutused.

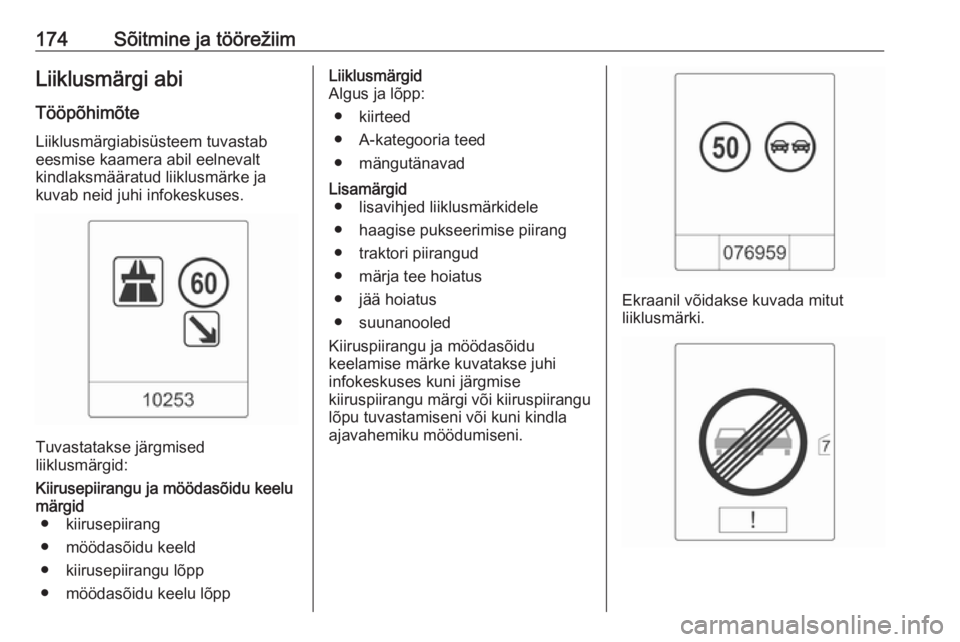

174Sõitmine ja töörežiimLiiklusmärgi abi
Tööpõhimõte Liiklusmärgiabisüsteem tuvastab
eesmise kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidu keelu
märgid ● kiirusepiirang
● möödasõidu keeld
● kiirusepiirangu lõpp
● möödasõidu keelu lõppLiiklusmärgid
Algus ja lõpp:
● kiirteed
● A-kategooria teed
● mängutänavadLisamärgid ● lisavihjed liiklusmärkidele
● haagise pukseerimise piirang
● traktori piirangud
● märja tee hoiatus
● jää hoiatus
● suunanooled
Kiiruspiirangu ja möödasõidu
keelamise märke kuvatakse juhi
infokeskuses kuni järgmise
kiiruspiirangu märgi või kiiruspiirangu lõpu tuvastamiseni või kuni kindla
ajavahemiku möödumiseni.
Ekraanil võidakse kuvada mitut
liiklusmärki.

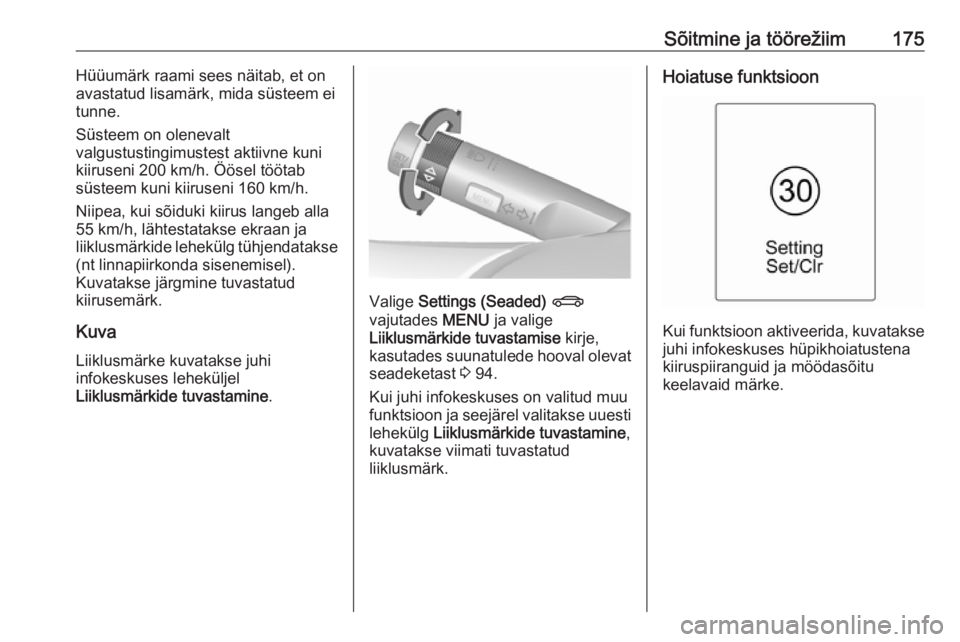

Sõitmine ja töörežiim175Hüüumärk raami sees näitab, et on
avastatud lisamärk, mida süsteem ei
tunne.
Süsteem on olenevalt
valgustustingimustest aktiivne kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
Niipea, kui sõiduki kiirus langeb alla
55 km/h, lähtestatakse ekraan ja
liiklusmärkide lehekülg tühjendatakse
(nt linnapiirkonda sisenemisel).
Kuvatakse järgmine tuvastatud
kiirusemärk.
Kuva Liiklusmärke kuvatakse juhi
infokeskuses leheküljel
Liiklusmärkide tuvastamine .
Valige Settings (Seaded) X
vajutades MENU ja valige
Liiklusmärkide tuvastamise kirje,
kasutades suunatulede hooval olevat
seadeketast 3 94.
Kui juhi infokeskuses on valitud muu
funktsioon ja seejärel valitakse uuesti lehekülg Liiklusmärkide tuvastamine ,
kuvatakse viimati tuvastatud
liiklusmärk.
Hoiatuse funktsioon
Kui funktsioon aktiveerida, kuvatakse juhi infokeskuses hüpikhoiatustena
kiiruspiiranguid ja möödasõitu
keelavaid märke.

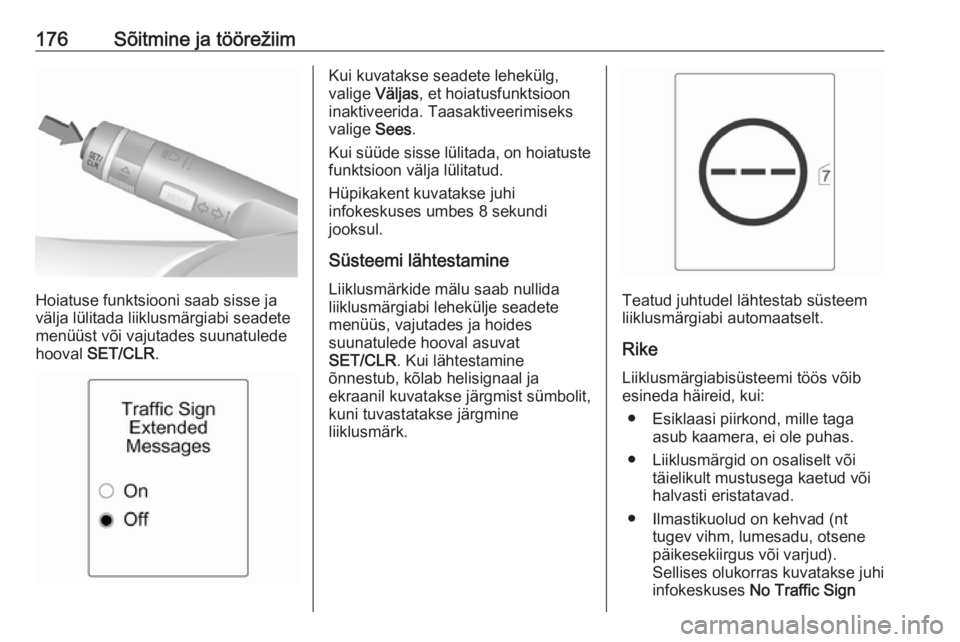

176Sõitmine ja töörežiim
Hoiatuse funktsiooni saab sisse ja
välja lülitada liiklusmärgiabi seadete
menüüst või vajutades suunatulede
hooval SET/CLR .
Kui kuvatakse seadete lehekülg,
valige Väljas, et hoiatusfunktsioon
inaktiveerida. Taasaktiveerimiseks
valige Sees.
Kui süüde sisse lülitada, on hoiatuste
funktsioon välja lülitatud.
Hüpikakent kuvatakse juhi
infokeskuses umbes 8 sekundi
jooksul.
Süsteemi lähtestamine
Liiklusmärkide mälu saab nullida
liiklusmärgiabi lehekülje seadete menüüs, vajutades ja hoides
suunatulede hooval asuvat
SET/CLR . Kui lähtestamine
õnnestub, kõlab helisignaal ja
ekraanil kuvatakse järgmist sümbolit,
kuni tuvastatakse järgmine
liiklusmärk.
Teatud juhtudel lähtestab süsteem
liiklusmärgiabi automaatselt.
Rike Liiklusmärgiabisüsteemi töös võib
esineda häireid, kui:
● Esiklaasi piirkond, mille taga asub kaamera, ei ole puhas.
● Liiklusmärgid on osaliselt või täielikult mustusega kaetud või
halvasti eristatavad.
● Ilmastikuolud on kehvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud).
Sellises olukorras kuvatakse juhi
infokeskuses No Traffic Sign

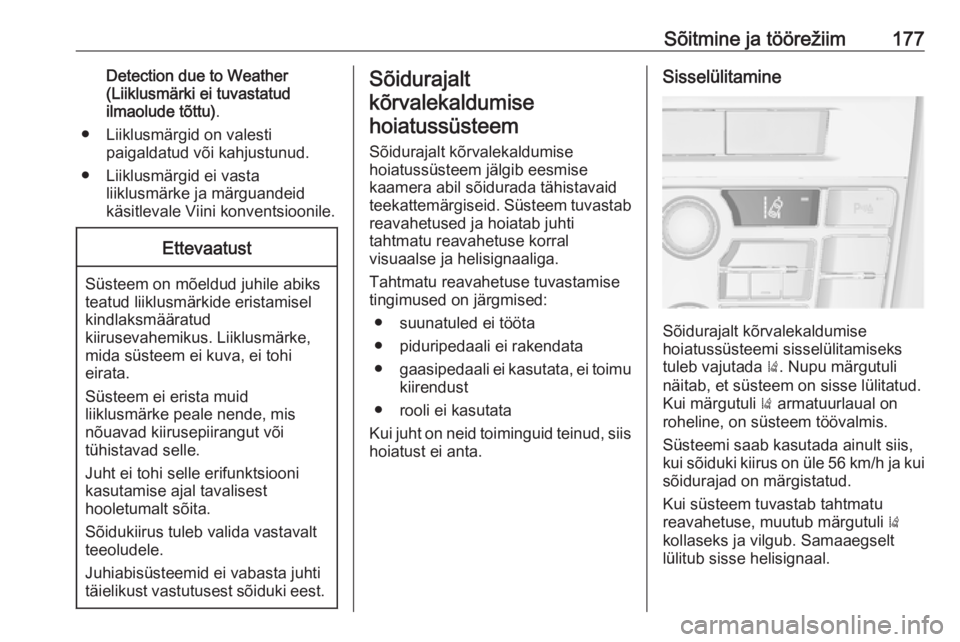

Sõitmine ja töörežiim177Detection due to Weather
(Liiklusmärki ei tuvastatud
ilmaolude tõttu) .
● Liiklusmärgid on valesti paigaldatud või kahjustunud.
● Liiklusmärgid ei vasta liiklusmärke ja märguandeid
käsitlevale Viini konventsioonile.Ettevaatust
Süsteem on mõeldud juhile abiks
teatud liiklusmärkide eristamisel
kindlaksmääratud
kiirusevahemikus. Liiklusmärke,
mida süsteem ei kuva, ei tohi
eirata.
Süsteem ei erista muid
liiklusmärke peale nende, mis
nõuavad kiirusepiirangut või
tühistavad selle.
Juht ei tohi selle erifunktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt
teeoludele.
Juhiabisüsteemid ei vabasta juhti täielikust vastutusest sõiduki eest.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
Sõidurajalt kõrvalekaldumise
hoiatussüsteem jälgib eesmise
kaamera abil sõidurada tähistavaid
teekattemärgiseid. Süsteem tuvastab
reavahetused ja hoiatab juhti
tahtmatu reavahetuse korral
visuaalse ja helisignaaliga.
Tahtmatu reavahetuse tuvastamise
tingimused on järgmised:
● suunatuled ei tööta
● piduripedaali ei rakendata
● gaasipedaali ei kasutata, ei toimu
kiirendust
● rooli ei kasutata
Kui juht on neid toiminguid teinud, siis hoiatust ei anta.Sisselülitamine
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi sisselülitamiseks
tuleb vajutada ). Nupu märgutuli
näitab, et süsteem on sisse lülitatud.
Kui märgutuli ) armatuurlaual on
roheline, on süsteem töövalmis.
Süsteemi saab kasutada ainult siis,
kui sõiduki kiirus on üle 56 km/h ja kui
sõidurajad on märgistatud.
Kui süsteem tuvastab tahtmatu
reavahetuse, muutub märgutuli )
kollaseks ja vilgub. Samaaegselt
lülitub sisse helisignaal.

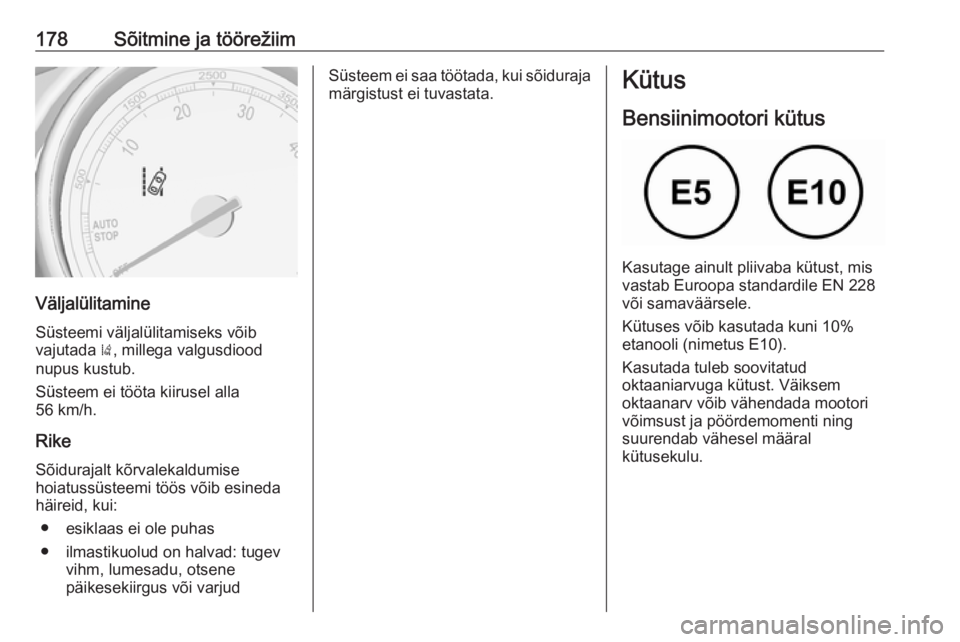

178Sõitmine ja töörežiim
VäljalülitamineSüsteemi väljalülitamiseks võib
vajutada ), millega valgusdiood
nupus kustub.
Süsteem ei tööta kiirusel alla
56 km/h.
Rike Sõidurajalt kõrvalekaldumise
hoiatussüsteemi töös võib esineda
häireid, kui:
● esiklaas ei ole puhas
● ilmastikuolud on halvad: tugev vihm, lumesadu, otsene
päikesekiirgus või varjud
Süsteem ei saa töötada, kui sõiduraja märgistust ei tuvastata.Kütus
Bensiinimootori kütus
Kasutage ainult pliivaba kütust, mis
vastab Euroopa standardile EN 228
või samaväärsele.
Kütuses võib kasutada kuni 10%
etanooli (nimetus E10).
Kasutada tuleb soovitatud
oktaaniarvuga kütust. Väiksem
oktaanarv võib vähendada mootori
võimsust ja pöördemomenti ning
suurendab vähesel määral
kütusekulu.
