OPEL CASCADA 2018.5 Priručnik za vlasnika (in Croatian)

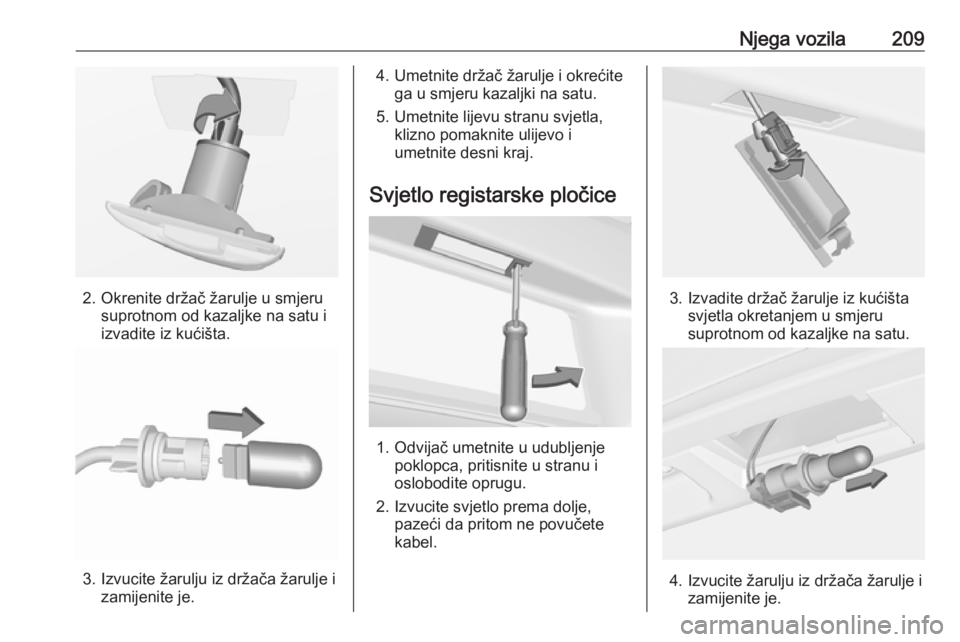

Njega vozila209
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.

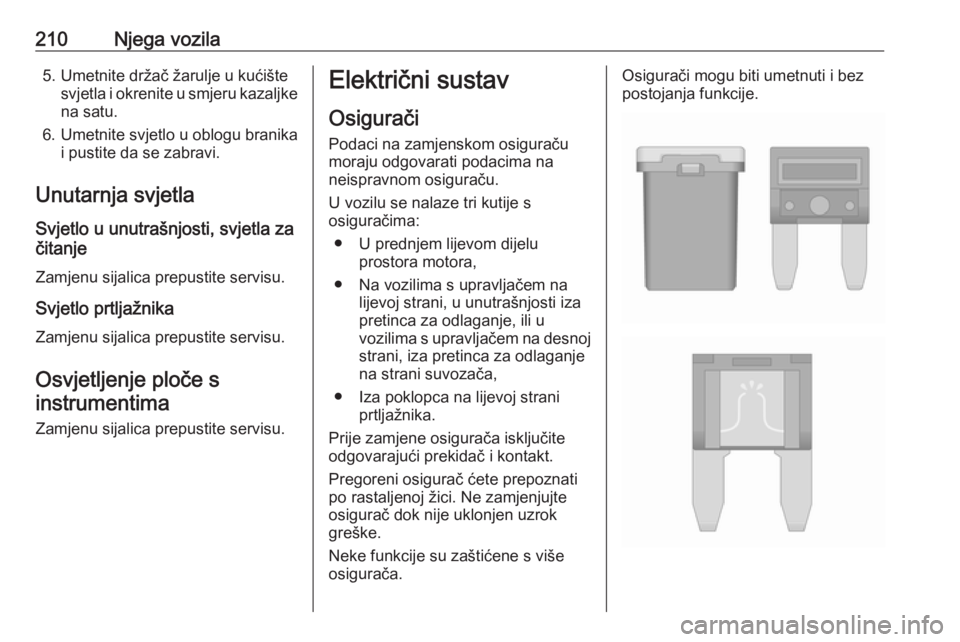

210Njega vozila5. Umetnite držač žarulje u kućištesvjetla i okrenite u smjeru kazaljke
na satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Unutarnja svjetla Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče sinstrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● U prednjem lijevom dijelu prostora motora,
● Na vozilima s upravljačem na lijevoj strani, u unutrašnjosti iza
pretinca za odlaganje, ili u
vozilima s upravljačem na desnoj
strani, iza pretinca za odlaganje
na strani suvozača,
● Iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.Osigurači mogu biti umetnuti i bez
postojanja funkcije.

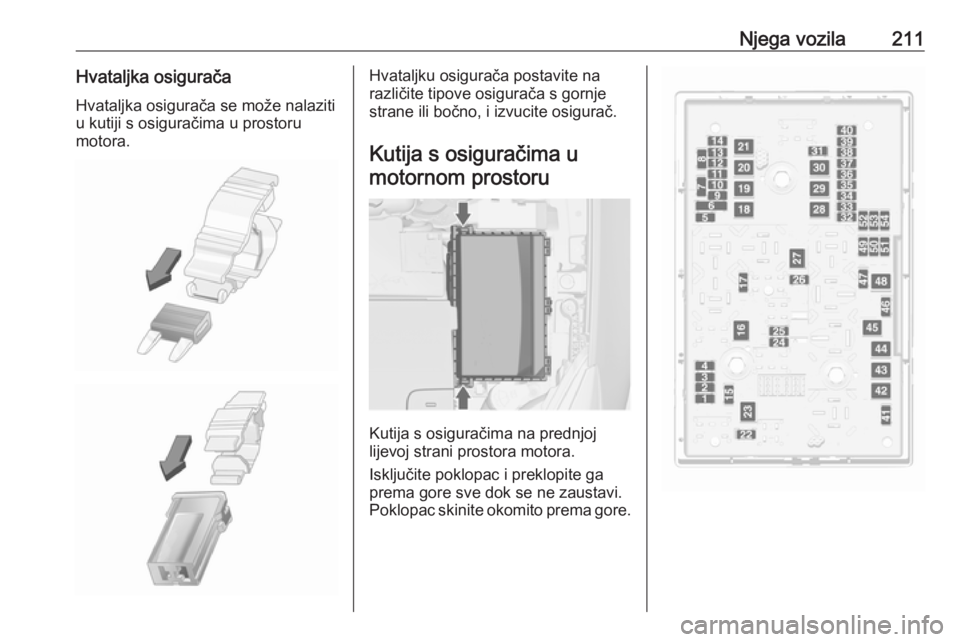

Njega vozila211Hvataljka osiguračaHvataljka osigurača se može nalazitiu kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

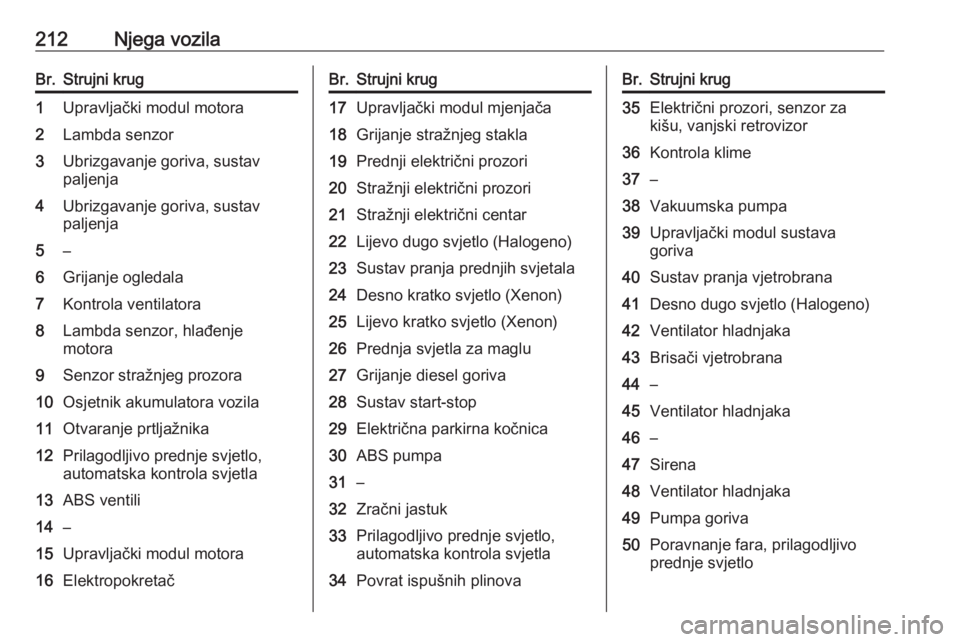

212Njega vozilaBr.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sustav
paljenja4Ubrizgavanje goriva, sustav
paljenja5–6Grijanje ogledala7Kontrola ventilatora8Lambda senzor, hlađenje
motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljivo prednje svjetlo,
automatska kontrola svjetla13ABS ventili14–15Upravljački modul motora16ElektropokretačBr.Strujni krug17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS pumpa31–32Zračni jastuk33Prilagodljivo prednje svjetlo,
automatska kontrola svjetla34Povrat ispušnih plinovaBr.Strujni krug35Električni prozori, senzor za
kišu, vanjski retrovizor36Kontrola klime37–38Vakuumska pumpa39Upravljački modul sustava
goriva40Sustav pranja vjetrobrana41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44–45Ventilator hladnjaka46–47Sirena48Ventilator hladnjaka49Pumpa goriva50Poravnanje fara, prilagodljivo
prednje svjetlo

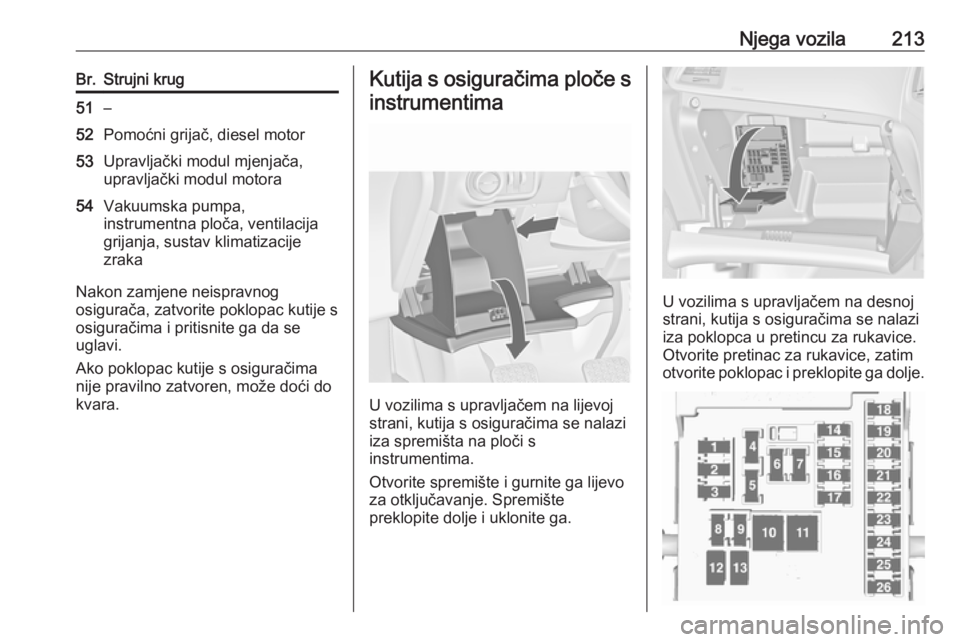

Njega vozila213Br.Strujni krug51–52Pomoćni grijač, diesel motor53Upravljački modul mjenjača,
upravljački modul motora54Vakuumska pumpa,
instrumentna ploča, ventilacija
grijanja, sustav klimatizacije
zraka
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.

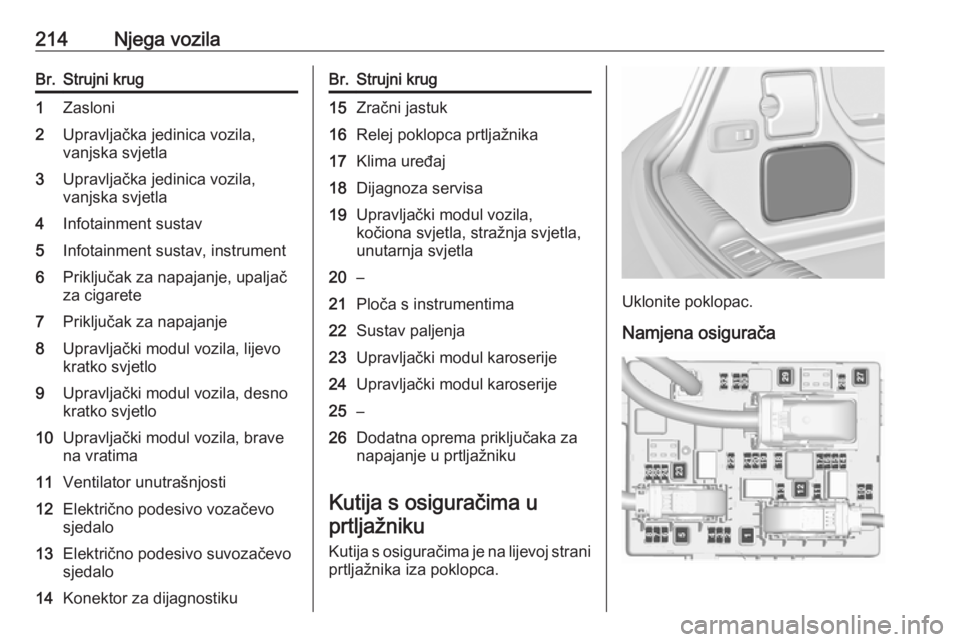

214Njega vozilaBr.Strujni krug1Zasloni2Upravljačka jedinica vozila,
vanjska svjetla3Upravljačka jedinica vozila,
vanjska svjetla4Infotainment sustav5Infotainment sustav, instrument6Priključak za napajanje, upaljač
za cigarete7Priključak za napajanje8Upravljački modul vozila, lijevo
kratko svjetlo9Upravljački modul vozila, desno
kratko svjetlo10Upravljački modul vozila, brave
na vratima11Ventilator unutrašnjosti12Električno podesivo vozačevo
sjedalo13Električno podesivo suvozačevo
sjedalo14Konektor za dijagnostikuBr.Strujni krug15Zračni jastuk16Relej poklopca prtljažnika17Klima uređaj18Dijagnoza servisa19Upravljački modul vozila,
kočiona svjetla, stražnja svjetla,
unutarnja svjetla20–21Ploča s instrumentima22Sustav paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26Dodatna oprema priključaka za
napajanje u prtljažniku
Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.
Uklonite poklopac.
Namjena osigurača

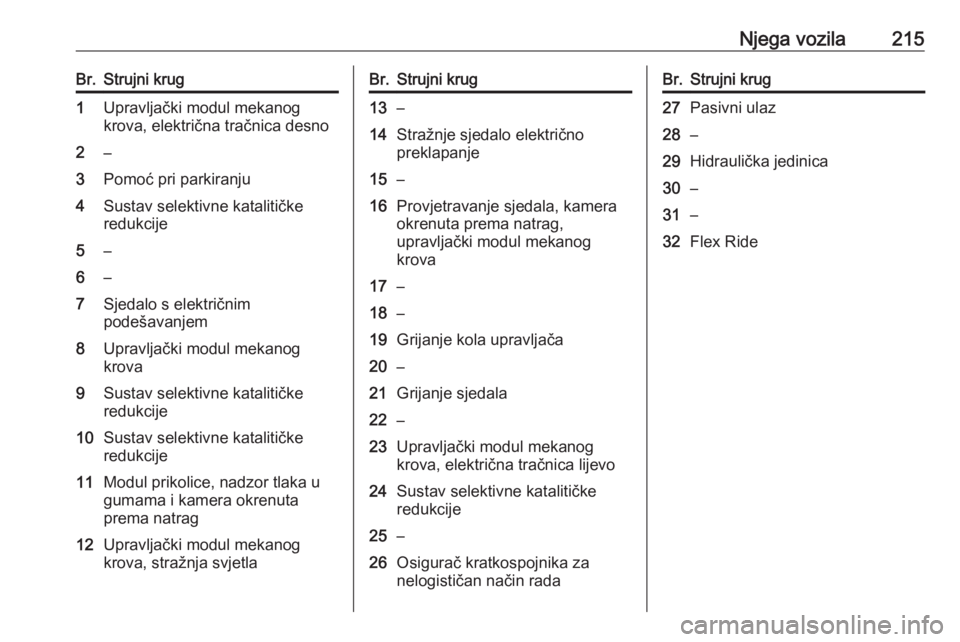

Njega vozila215Br.Strujni krug1Upravljački modul mekanog
krova, električna tračnica desno2–3Pomoć pri parkiranju4Sustav selektivne katalitičke
redukcije5–6–7Sjedalo s električnim
podešavanjem8Upravljački modul mekanog
krova9Sustav selektivne katalitičke
redukcije10Sustav selektivne katalitičke
redukcije11Modul prikolice, nadzor tlaka u
gumama i kamera okrenuta
prema natrag12Upravljački modul mekanog
krova, stražnja svjetlaBr.Strujni krug13–14Stražnje sjedalo električno
preklapanje15–16Provjetravanje sjedala, kamera
okrenuta prema natrag,
upravljački modul mekanog
krova17–18–19Grijanje kola upravljača20–21Grijanje sjedala22–23Upravljački modul mekanog
krova, električna tračnica lijevo24Sustav selektivne katalitičke
redukcije25–26Osigurač kratkospojnika za
nelogističan način radaBr.Strujni krug27Pasivni ulaz28–29Hidraulička jedinica30–31–32Flex Ride

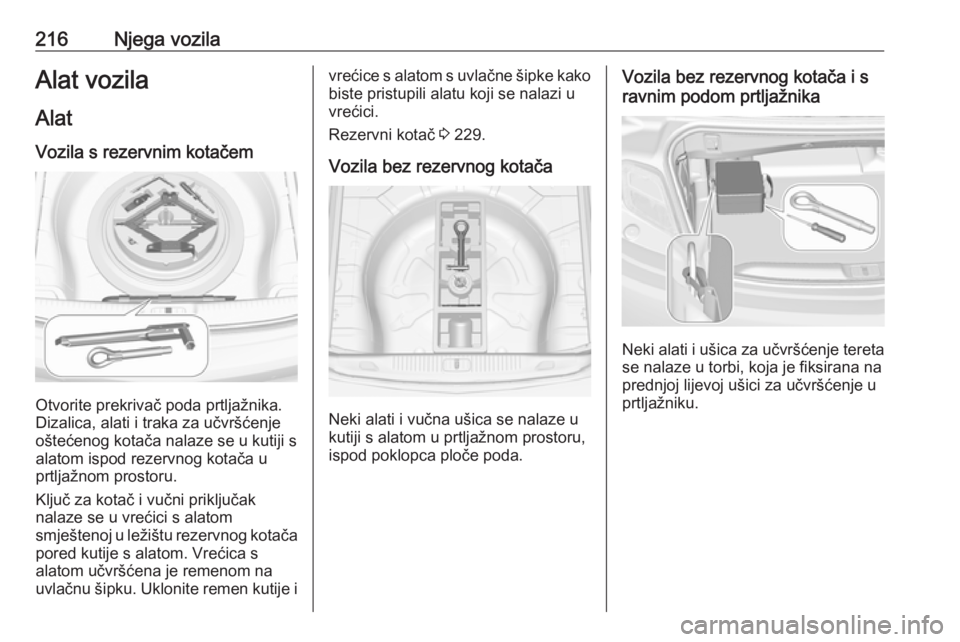

216Njega vozilaAlat vozila
Alat Vozila s rezervnim kotačem
Otvorite prekrivač poda prtljažnika.
Dizalica, alati i traka za učvršćenje
oštećenog kotača nalaze se u kutiji s
alatom ispod rezervnog kotača u prtljažnom prostoru.
Ključ za kotač i vučni priključak
nalaze se u vrećici s alatom
smještenoj u ležištu rezervnog kotača pored kutije s alatom. Vrećica s
alatom učvršćena je remenom na
uvlačnu šipku. Uklonite remen kutije i
vrećice s alatom s uvlačne šipke kako biste pristupili alatu koji se nalazi u
vrećici.
Rezervni kotač 3 229.
Vozila bez rezervnog kotača
Neki alati i vučna ušica se nalaze u
kutiji s alatom u prtljažnom prostoru,
ispod poklopca ploče poda.
Vozila bez rezervnog kotača i s
ravnim podom prtljažnika
Neki alati i ušica za učvršćenje tereta se nalaze u torbi, koja je fiksirana na
prednjoj lijevoj ušici za učvršćenje u
prtljažniku.

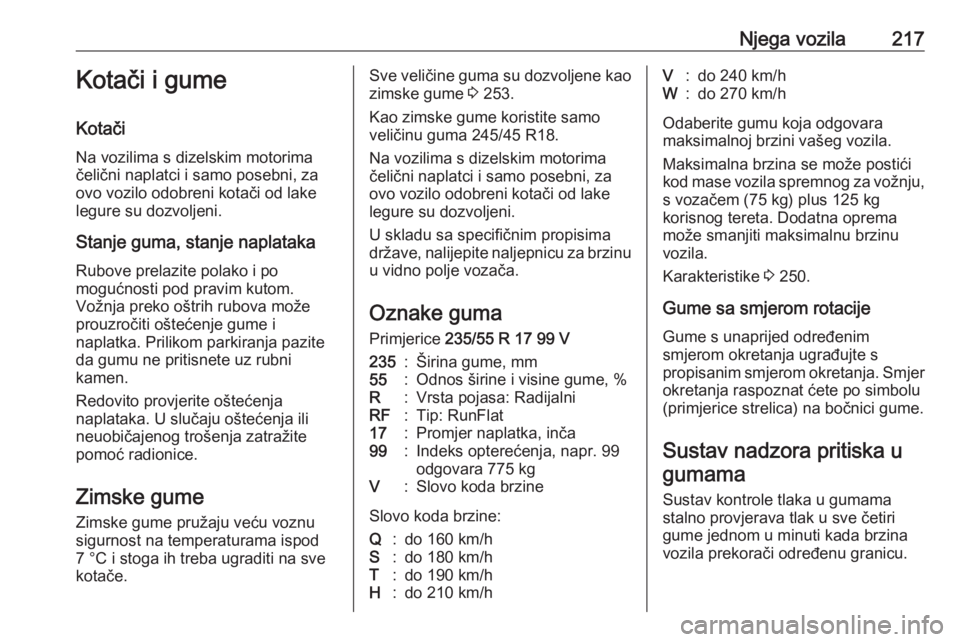

Njega vozila217Kotači i gume
Kotači Na vozilima s dizelskim motorima
čelični naplatci i samo posebni, za
ovo vozilo odobreni kotači od lake
legure su dozvoljeni.
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu sigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.Sve veličine guma su dozvoljene kao zimske gume 3 253.
Kao zimske gume koristite samo
veličinu guma 245/45 R18.
Na vozilima s dizelskim motorima
čelični naplatci i samo posebni, za
ovo vozilo odobreni kotači od lake
legure su dozvoljeni.
U skladu sa specifičnim propisima
države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Oznake guma
Primjerice 235/55 R 17 99 V235:Širina gume, mm55:Odnos širine i visine gume, %R:Vrsta pojasa: RadijalniRF:Tip: RunFlat17:Promjer naplatka, inča99:Indeks opterećenja, napr. 99
odgovara 775 kgV:Slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Karakteristike 3 250.
Gume sa smjerom rotacije
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) na bočnici gume.
Sustav nadzora pritiska ugumama
Sustav kontrole tlaka u gumama
stalno provjerava tlak u sve četiri
gume jednom u minuti kada brzina
vozila prekorači određenu granicu.

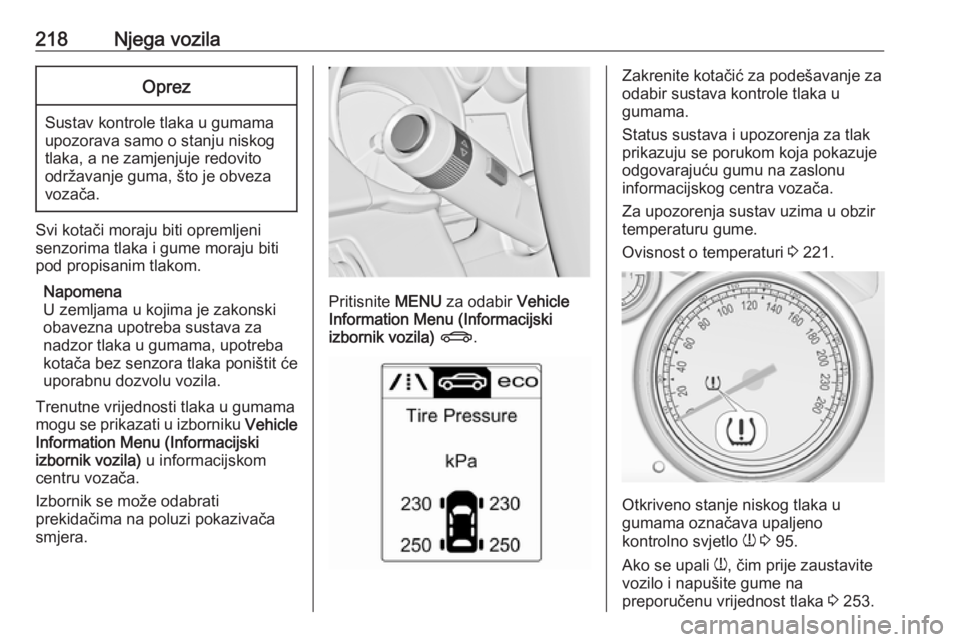

218Njega vozilaOprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava za
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka poništit će
uporabnu dozvolu vozila.
Trenutne vrijednosti tlaka u gumama mogu se prikazati u izborniku Vehicle
Information Menu (Informacijski
izbornik vozila) u informacijskom
centru vozača.
Izbornik se može odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja za tlak
prikazuju se porukom koja pokazuje
odgovarajuću gumu na zaslonu
informacijskog centra vozača.
Za upozorenja sustav uzima u obzir
temperaturu gume.
Ovisnost o temperaturi 3 221.
Otkriveno stanje niskog tlaka u
gumama označava upaljeno
kontrolno svjetlo w 3 95.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 253.
