Ključevi, vrata i prozori39Oprez
Preporučujemo ručno zatvaranje
mekanog krova uz sudjelovanje
dvije osobe.
Ručno upravljanje mekanim
krovom dozvoljeno je samo za
zatvaranje.
Do kraja pročitajte sljedeći opis
prije početka rada.
Ne izvršavajte ručno zatvaranje
dok je vozilo parkirano na nizbrdici ili uzbrdici.
Prije početka rada skinite veliki
usmjerivač zraka.
Nakon zatvaranja, neka mekani
krov bude popravljen u radionici.
Pripremite sljedeće alate koji su
potrebni za ručno djelovanje:
● imbus ključ sa šesterokutom od 4 mm na dugoj strani i
šesterokutom od 6 mm na kratkoj strani, smješten u pretincu za
rukavice
● dvije uzice, smještene u pretincu za rukavice
● odvijač, smješten u kutiji s alatom
u prtljažniku 3 216
1. Isključite kontakt.
2. Otvorite poklopac prtljažnika i uzmite odvijač iz kutije s alatom.3. Na unutarnjoj strani gornjeg ruba
prtljažnika nalazi se poluga za
otpuštanje poklopca mekanog
krova. Pronađite polugu i
otključajte tako da polugu
okrenete prema dolje.
Napomena
Poklopac prtljažnika ne može se
otvoriti od sljedećeg koraka nadalje.
Izvadite odvijač iz kutije s alatom za
daljnji rad. Moguće je da se prtljažnik
neće moći otvoriti sve dok je vozilo u radionici. Stoga uklonite sve
potrebne predmete iz prtljažnika.
4. Zatvorite poklopac prtljažnika.

40Ključevi, vrata i prozori

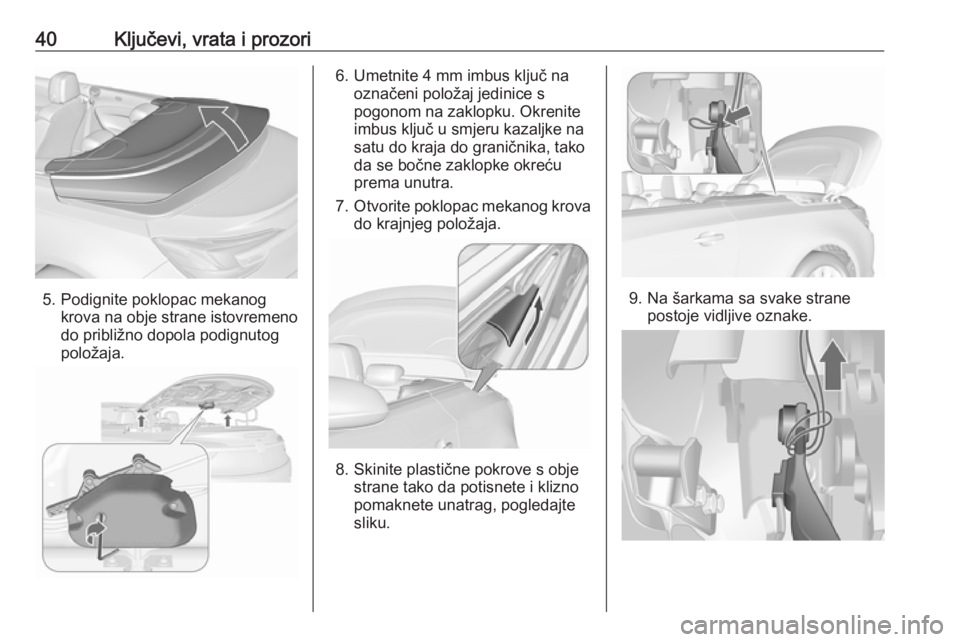

5. Podignite poklopac mekanogkrova na obje strane istovremeno
do približno dopola podignutog
položaja.
6. Umetnite 4 mm imbus ključ na označeni položaj jedinice s
pogonom na zaklopku. Okrenite
imbus ključ u smjeru kazaljke na
satu do kraja do graničnika, tako
da se bočne zaklopke okreću
prema unutra.
7. Otvorite poklopac mekanog krova
do krajnjeg položaja.
8. Skinite plastične pokrove s obje strane tako da potisnete i klizno
pomaknete unatrag, pogledajte
sliku.
9. Na šarkama sa svake strane postoje vidljive oznake.

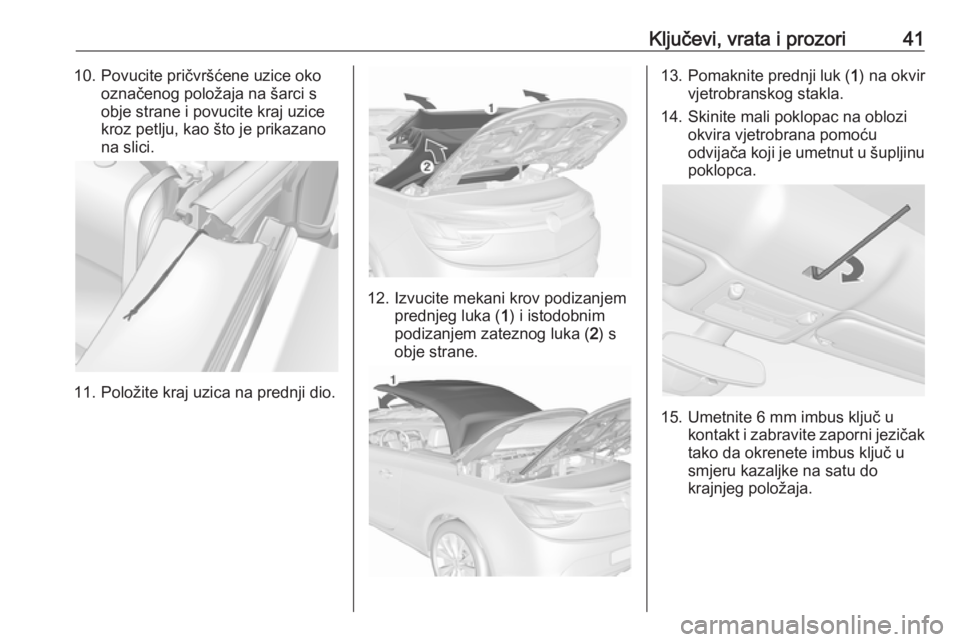

Ključevi, vrata i prozori4110. Povucite pričvršćene uzice okooznačenog položaja na šarci s
obje strane i povucite kraj uzice
kroz petlju, kao što je prikazano
na slici.
11. Položite kraj uzica na prednji dio.
12. Izvucite mekani krov podizanjem prednjeg luka ( 1) i istodobnim
podizanjem zateznog luka ( 2) s
obje strane.
13. Pomaknite prednji luk ( 1) na okvir
vjetrobranskog stakla.
14. Skinite mali poklopac na oblozi okvira vjetrobrana pomoću
odvijača koji je umetnut u šupljinu
poklopca.
15. Umetnite 6 mm imbus ključ u kontakt i zabravite zaporni jezičak
tako da okrenete imbus ključ u
smjeru kazaljke na satu do
krajnjeg položaja.

42Ključevi, vrata i prozori

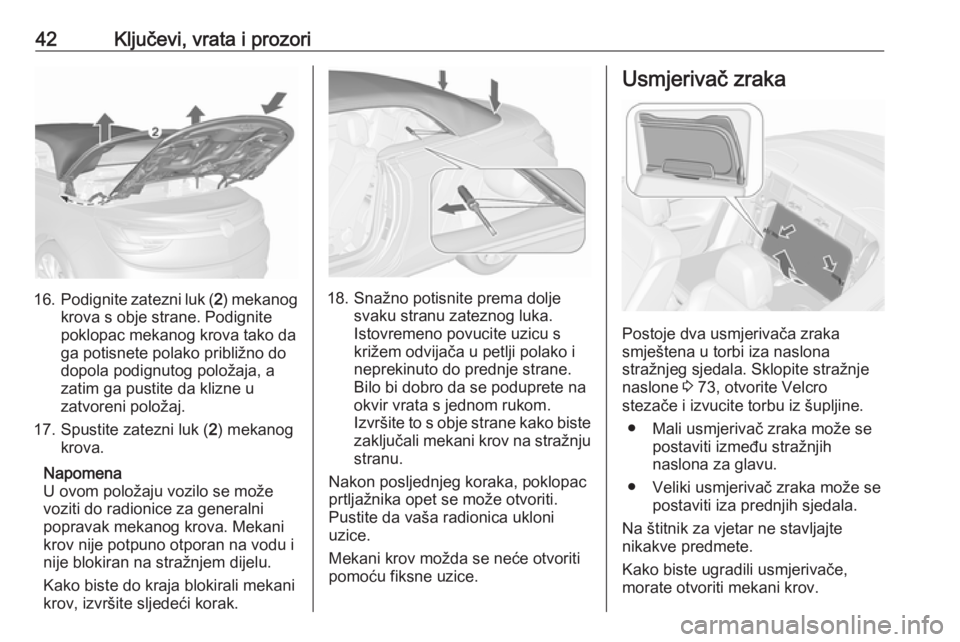

16.Podignite zatezni luk ( 2) mekanog
krova s obje strane. Podignite
poklopac mekanog krova tako da
ga potisnete polako približno do
dopola podignutog položaja, a
zatim ga pustite da klizne u
zatvoreni položaj.
17. Spustite zatezni luk ( 2) mekanog
krova.
Napomena
U ovom položaju vozilo se može
voziti do radionice za generalni
popravak mekanog krova. Mekani
krov nije potpuno otporan na vodu i
nije blokiran na stražnjem dijelu.
Kako biste do kraja blokirali mekani
krov, izvršite sljedeći korak.18. Snažno potisnite prema dolje svaku stranu zateznog luka.
Istovremeno povucite uzicu s
križem odvijača u petlji polako i
neprekinuto do prednje strane.
Bilo bi dobro da se poduprete na
okvir vrata s jednom rukom.
Izvršite to s obje strane kako biste
zaključali mekani krov na stražnju stranu.
Nakon posljednjeg koraka, poklopac
prtljažnika opet se može otvoriti.
Pustite da vaša radionica ukloni
uzice.
Mekani krov možda se neće otvoriti
pomoću fiksne uzice.
Usmjerivač zraka
Postoje dva usmjerivača zraka
smještena u torbi iza naslona
stražnjeg sjedala. Sklopite stražnje
naslone 3 73, otvorite Velcro
stezače i izvucite torbu iz šupljine.
● Mali usmjerivač zraka može se postaviti između stražnjih
naslona za glavu.
● Veliki usmjerivač zraka može se postaviti iza prednjih sjedala.
Na štitnik za vjetar ne stavljajte
nikakve predmete.
Kako biste ugradili usmjerivače,
morate otvoriti mekani krov.

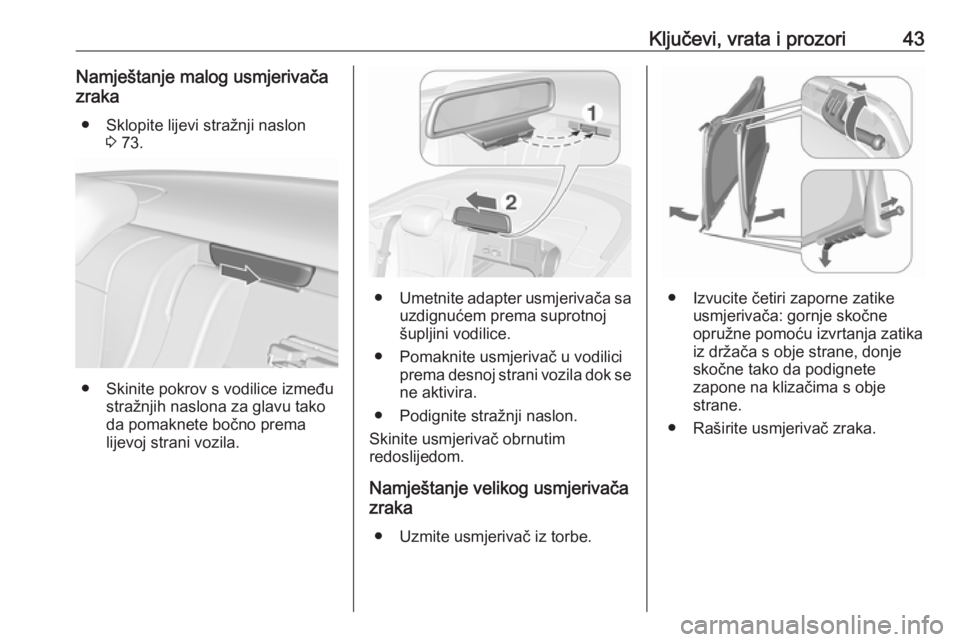

Ključevi, vrata i prozori43Namještanje malog usmjerivača
zraka
● Sklopite lijevi stražnji naslon 3 73.
● Skinite pokrov s vodilice između
stražnjih naslona za glavu tako
da pomaknete bočno prema
lijevoj strani vozila.
● Umetnite adapter usmjerivača sa
uzdignućem prema suprotnoj
šupljini vodilice.
● Pomaknite usmjerivač u vodilici prema desnoj strani vozila dok sene aktivira.
● Podignite stražnji naslon.
Skinite usmjerivač obrnutim
redoslijedom.

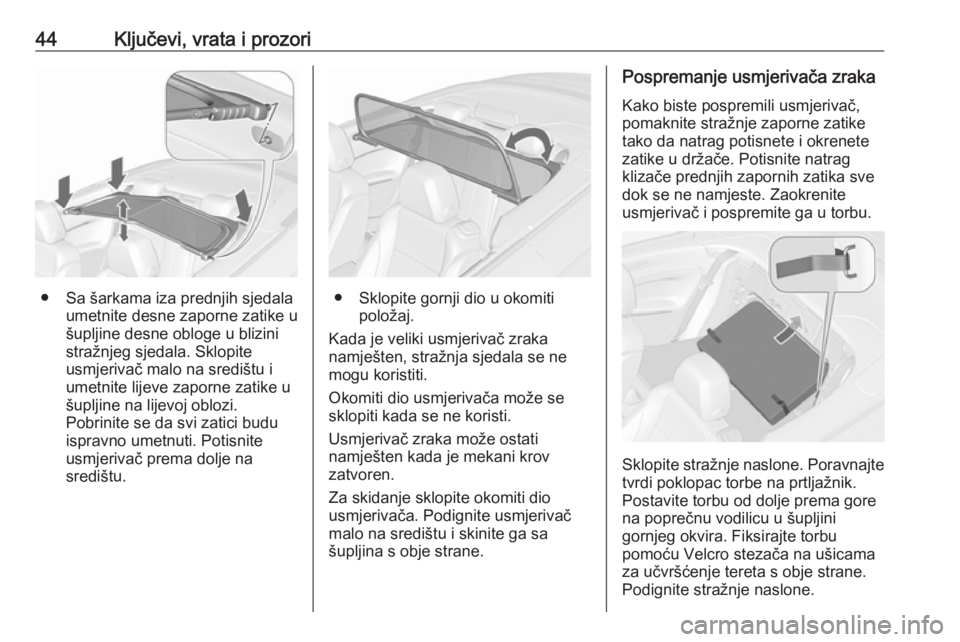

Namještanje velikog usmjerivača
zraka
● Uzmite usmjerivač iz torbe.● Izvucite četiri zaporne zatike usmjerivača: gornje skočne
opružne pomoću izvrtanja zatika
iz držača s obje strane, donje
skočne tako da podignete
zapone na klizačima s obje
strane.
● Raširite usmjerivač zraka.

44Ključevi, vrata i prozori
● Sa šarkama iza prednjih sjedalaumetnite desne zaporne zatike u
šupljine desne obloge u blizini
stražnjeg sjedala. Sklopite
usmjerivač malo na središtu i
umetnite lijeve zaporne zatike u
šupljine na lijevoj oblozi.
Pobrinite se da svi zatici budu
ispravno umetnuti. Potisnite
usmjerivač prema dolje na
središtu.● Sklopite gornji dio u okomiti položaj.
Kada je veliki usmjerivač zraka
namješten, stražnja sjedala se ne
mogu koristiti.
Okomiti dio usmjerivača može se
sklopiti kada se ne koristi.
Usmjerivač zraka može ostati
namješten kada je mekani krov
zatvoren.
Za skidanje sklopite okomiti dio
usmjerivača. Podignite usmjerivač
malo na središtu i skinite ga sa
šupljina s obje strane.
Pospremanje usmjerivača zraka
Kako biste pospremili usmjerivač,
pomaknite stražnje zaporne zatike tako da natrag potisnete i okrenete
zatike u držače. Potisnite natrag klizače prednjih zapornih zatika sve
dok se ne namjeste. Zaokrenite
usmjerivač i pospremite ga u torbu.
Sklopite stražnje naslone. Poravnajte
tvrdi poklopac torbe na prtljažnik.
Postavite torbu od dolje prema gore
na poprečnu vodilicu u šupljini
gornjeg okvira. Fiksirajte torbu
pomoću Velcro stezača na ušicama
za učvršćenje tereta s obje strane.
Podignite stražnje naslone.

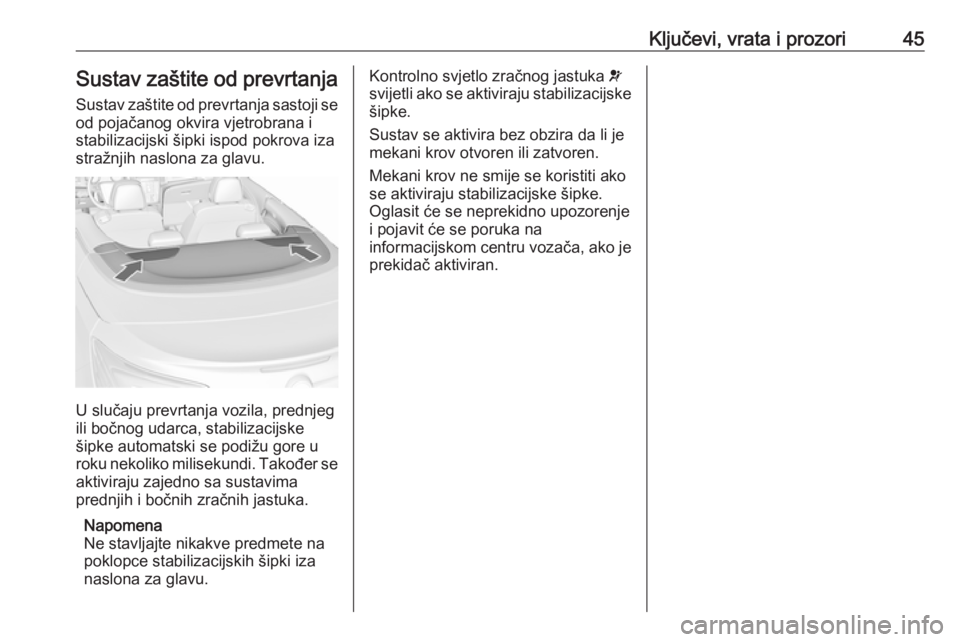

Ključevi, vrata i prozori45Sustav zaštite od prevrtanja
Sustav zaštite od prevrtanja sastoji se
od pojačanog okvira vjetrobrana i
stabilizacijski šipki ispod pokrova iza
stražnjih naslona za glavu.
U slučaju prevrtanja vozila, prednjeg
ili bočnog udarca, stabilizacijske
šipke automatski se podižu gore u
roku nekoliko milisekundi. Također se
aktiviraju zajedno sa sustavima
prednjih i bočnih zračnih jastuka.
Napomena
Ne stavljajte nikakve predmete na
poklopce stabilizacijskih šipki iza
naslona za glavu.
Kontrolno svjetlo zračnog jastuka v
svijetli ako se aktiviraju stabilizacijske šipke.
Sustav se aktivira bez obzira da li je
mekani krov otvoren ili zatvoren.
Mekani krov ne smije se koristiti ako
se aktiviraju stabilizacijske šipke.
Oglasit će se neprekidno upozorenje i pojavit će se poruka na
informacijskom centru vozača, ako je prekidač aktiviran.

46Sjedala, sustavi zaštiteSjedala, sustavi
zaštiteNasloni za glavu .......................... 46
Aktivni nasloni za glavu .............47
Prednja sjedala ............................ 48
Položaj sjedala .......................... 48
Ručno podešavanje sjedala ......49
Preklapanje sjedala ...................51
Električno podešavanje sjedala ...................................... 52
Naslon za ruku .......................... 54
Grijanje ...................................... 54
Provjetravanje ........................... 55
Sigurnosni pojasevi .....................55
Sigurnosni pojas u tri točke .......57
Zračni jastuci ................................ 58
Prednji zračni jastuci .................61
Bočni zračni jastuci ....................62
Deaktiviranje zračnog jastuka ...63
Sustavi zaštite za dijete ...............64
Sigurnosni sustavi za dijete .......64
Mjesta postavljanja sigurnosnog sustava za dijete ....................... 67Nasloni za glavu
Položaj9 Upozorenje
Vozite samo s naslonom za glavu
postavljenim u odgovarajući
položaj.
Gornji rub naslona za glavu treba biti
u razini vrha glave. Ako to za vrlo
visoke putnike nije moguće, naslon
za glavu treba postaviti u najviši
položaj, i za vrlo niske putnike u
najniži položaj.
Podešavanje
Nasloni za glavu na prednjim
sjedalima
Podešavanje visine
Pritisnite osigurač, podesite visinu,
učvrstite.

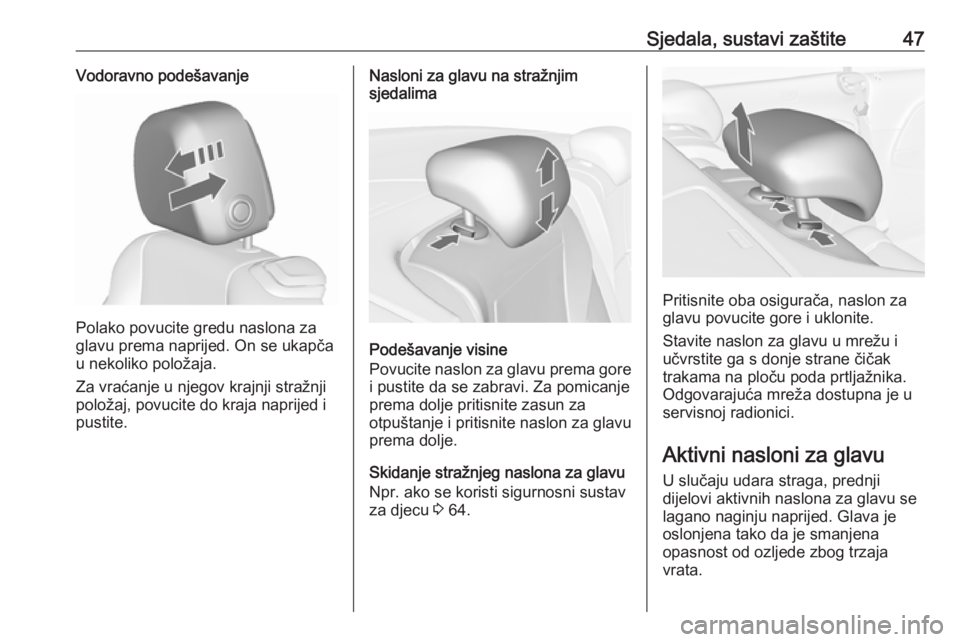

Sjedala, sustavi zaštite47Vodoravno podešavanje
