OPEL CASCADA 2018.5 Sürücü El Kitabı (in Turkish)

Göstergeler ve kumanda birimleri89

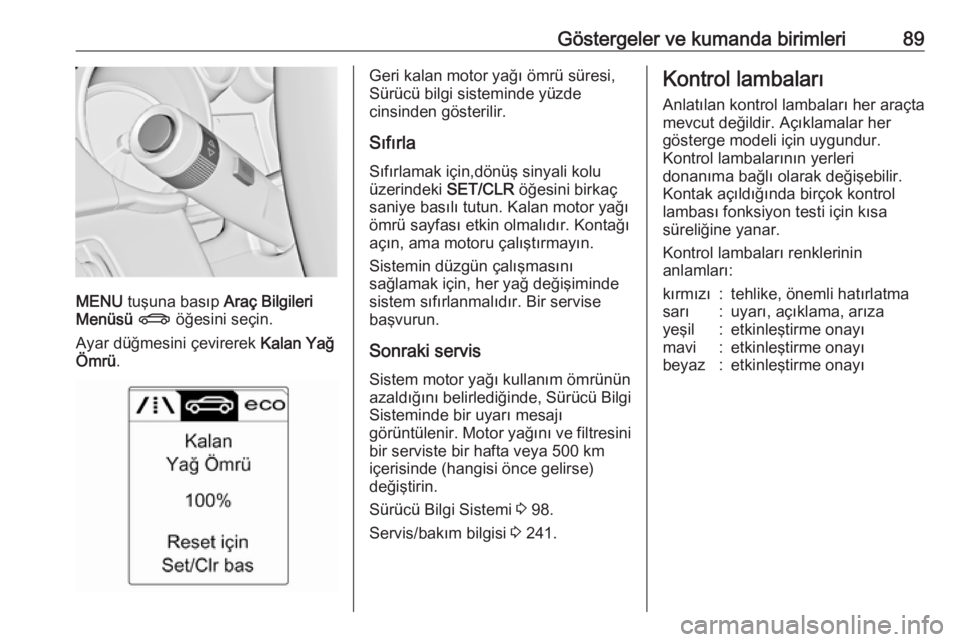

MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.
Ayar düğmesini çevirerek Kalan Yağ
Ömrü .
Geri kalan motor yağı ömrü süresi,
Sürücü bilgi sisteminde yüzde
cinsinden gösterilir.
SıfırlaSıfırlamak için,dönüş sinyali kolu
üzerindeki SET/CLR öğesini birkaç
saniye basılı tutun. Kalan motor yağı
ömrü sayfası etkin olmalıdır. Kontağı
açın, ama motoru çalıştırmayın.
Sistemin düzgün çalışmasını
sağlamak için, her yağ değişiminde
sistem sıfırlanmalıdır. Bir servise
başvurun.
Sonraki servis
Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde, Sürücü Bilgi
Sisteminde bir uyarı mesajı
görüntülenir. Motor yağını ve filtresini bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Sürücü Bilgi Sistemi 3 98.
Servis/bakım bilgisi 3 241.Kontrol lambaları
Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:kırmızı:tehlike, önemli hatırlatmasarı:uyarı, açıklama, arızayeşil:etkinleştirme onayımavi:etkinleştirme onayıbeyaz:etkinleştirme onayı

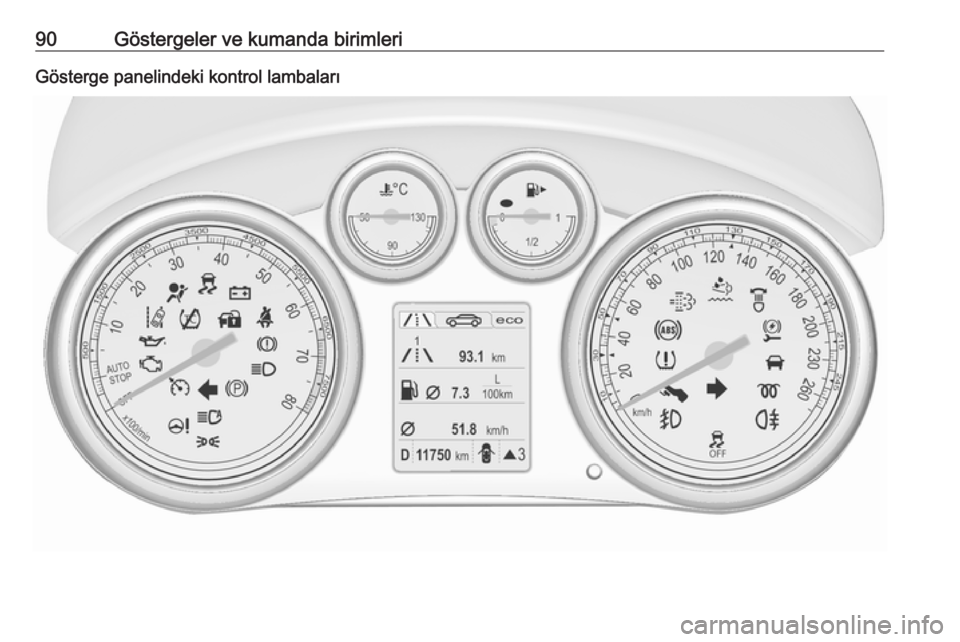

90Göstergeler ve kumanda birimleriGösterge panelindeki kontrol lambaları

Göstergeler ve kumanda birimleri91Orta konsoldaki kontrol lambaları
Genel bakış
ODönüş sinyali 3 91XEmniyet kemeri takma uyarısı
3 92vHava yastığı ve kemer gerdiri‐
ciler ve koruyucu çubuklar
3 92VHava yastığının devre dışı bıra‐
kılması 3 92pŞarj sistemi 3 93ZArıza gösterge lambası 3 93RFren ve debriyaj sistemi 3 93-Pedala basın 3 93mElektrikli park freni 3 94jElektrikli park freni arızası
3 94uAnti blokaj fren sistemi (ABS)
3 94RVites yükseltme 3 94cServo direksiyon 3 94)Şerit değiştirme uyarısı 3 95aElektronik Stabilite Kontrolü
kapalı 3 95bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 95kÇekiş Kontrol Sistemi kapalı
3 95!Ön ısıtma 3 95%Egzoz filtresi 3 95YAdBlue 3 96wLastik basıncı kontrol sistemi
3 96IMotor yağ basıncı 3 96iDüşük yakıt seviyesi 3 96dElektronik şifreli devre kesici
(immobilizer) 3 978Dış aydınlatma 3 97CUzun hüzmeli far 3 97lUzun hüzmeli far asistanı
3 97fSürüşe duyarlı ön farlar (AFL)
3 97>Sis farı 3 97rArka sis lambası 3 97mHız Sabitleme Sistemi (Cruise
control) 3 97AÖnde araç tespit edildi 3 98hKapı açık 3 98
Dönüş lambaları
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.

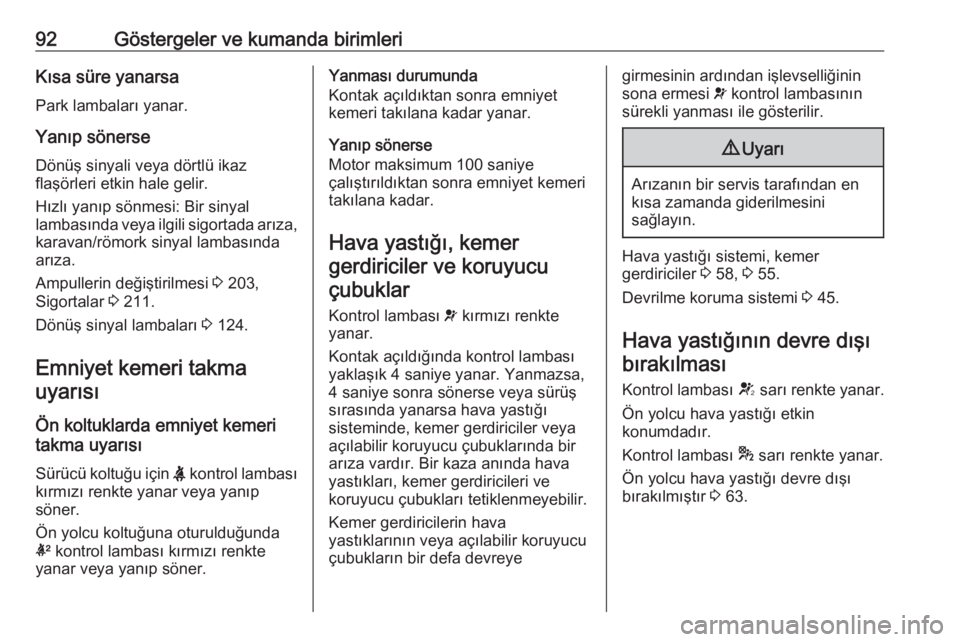

92Göstergeler ve kumanda birimleriKısa süre yanarsaPark lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 203,
Sigortalar 3 211.
Dönüş sinyal lambaları 3 124.
Emniyet kemeri takma uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Sürücü koltuğu için X kontrol lambası
kırmızı renkte yanar veya yanıp
söner.
Ön yolcu koltuğuna oturulduğunda
k kontrol lambası kırmızı renkte
yanar veya yanıp söner.Yanması durumunda
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Hava yastığı, kemer gerdiriciler ve koruyucuçubuklar
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Yanmazsa,
4 saniye sonra sönerse veya sürüş
sırasında yanarsa hava yastığı
sisteminde, kemer gerdiriciler veya
açılabilir koruyucu çubuklarında bir
arıza vardır. Bir kaza anında hava
yastıkları, kemer gerdiricileri ve
koruyucu çubukları tetiklenmeyebilir.
Kemer gerdiricilerin hava
yastıklarının veya açılabilir koruyucu
çubukların bir defa devreyegirmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Hava yastığı sistemi, kemer
gerdiriciler 3 58, 3 55.
Devrilme koruma sistemi 3 45.
Hava yastığının devre dışı bırakılması
Kontrol lambası V sarı renkte yanar.
Ön yolcu hava yastığı etkin
konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 63.

Göstergeler ve kumanda birimleri939Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası
Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.
Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun.
Fren ve debriyaj sistemiKontrol lambası R kırmızı renkte
yanar.
Fren ve debriyaj hidroliği seviyesi çok
düşük 3 201.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 158.
Pedalı çalıştırın Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park frenini çözmek için frenpedalına basılmalıdır 3 158.
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılmalıdır. Stop-start sistemi
3 144.
Yanıp sönerse Anahtar 3 17 ile motoru çalıştırmak
için debriyaj pedalına basılmalıdır,
3 143.

94Göstergeler ve kumanda birimleriBazı versiyonlarda, Sürücü Bilgi
Sisteminde debriyaj pedalına
basılmasını belirten bir mesaj çıkar
3 105.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda Elektrikli park freni devrededir
3 158.
Yanıp sönerse Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye
alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.Yanması durumunda
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 158.
Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 157.
Vites yükseltme
Yakıt tasarrufu nedeniyle vites
büyütme önerildiğinde bir kontrol
lambası olarak yeşil yanar veya
Sürücü Bilgi Sisteminde (DIC) daha
yüksek bir vitesin rakamını belirten bir sembol R gösterilir veya tam sayfa
olarak açılır.
Sürücü Bilgi Sistemi 3 98.
Servo direksiyon
Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından
direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 144.

Göstergeler ve kumanda birimleri95Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir servise başvurun.
Şerit değiştirme uyarısı Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği tespit etmiş demektir.
Elektronik Stabilite Kontrolükapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.Elektronik stabilite kontrolü ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanıp sönerse Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik
olarak biraz frenlenir.
Yanması durumundaSistemde arıza söz konusudur.
Sürücü Bilgi Sisteminde (Driver
Information Center) bir uyarı mesajı
görüntülenir. Sürüşe devam edilebilir. Sistem çalışmadığında. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Elektronik Stabilite Kontrolü (ESC)
3 161, Çekiş Kontrol Sistemi (TC)
3 160.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.Ön ısıtma
Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Egzoz filtresiKontrol lambası % sarı renkte yanar
veya yanıp söner.
Egzoz filtresinin temizlenmesi
gerekir.
Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanması durumunda Egzoz filtresi dolu. Temizleme
işlemini en kısa zamanda başlatın.
Yanıp sönerse Filtre maksimum dolum seviyesineulaşmıştır. Motorda hasar oluşmasını
engellemek için temizleme işlemini
derhal başlatın.
Egzoz filtresi 3 148, Stop-start
sistemi 3 144.

96Göstergeler ve kumanda birimleriAdBlueY kontrol lambası sarı renkte yanıp
söner.
AdBlue seviyesi düşük. Motorun
çalışmasının engellenmemesi için
AdBlue'yu kısa sürede doldurun.
AdBlue 3 149.
Lastik basıncı kontrol sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanması durumunda Lastik basınç kaybı. Aracı derhal
durdurun ve lastik basıncını kontrol
edin.
Yanıp sönerse Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
takılmıştır (örneğin yedek lastik).
60 - 90 saniye sonra kontrol lambası
sürekli yanmaya devam eder. Bir
servise başvurun.
Lastik basıncı kontrol sistemi 3 219.Motor yağ basıncı
Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.
9 Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.
Autostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir şekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 198.
Düşük yakıt seviyesi Kontrol lambası i sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Yakıt deposundaki yakıt seviyesi çok
düşüktür.

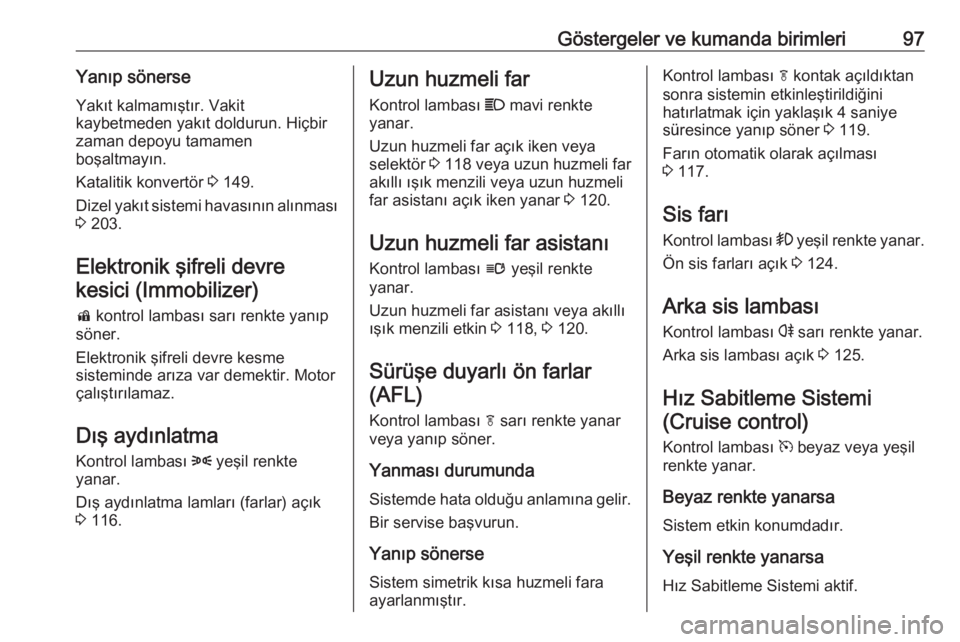

Göstergeler ve kumanda birimleri97Yanıp sönerseYakıt kalmamıştır. Vakit
kaybetmeden yakıt doldurun. Hiçbir
zaman depoyu tamamen
boşaltmayın.
Katalitik konvertör 3 149.
Dizel yakıt sistemi havasının alınması 3 203.
Elektronik şifreli devre kesici (Immobilizer)
d kontrol lambası sarı renkte yanıp
söner.
Elektronik şifreli devre kesme
sisteminde arıza var demektir. Motor
çalıştırılamaz.
Dış aydınlatma
Kontrol lambası 8 yeşil renkte
yanar.
Dış aydınlatma lamları (farlar) açık
3 116.Uzun huzmeli far
Kontrol lambası C mavi renkte
yanar.
Uzun huzmeli far açık iken veya
selektör 3 118 veya uzun huzmeli far
akıllı ışık menzili veya uzun huzmeli
far asistanı açık iken yanar 3 120.
Uzun huzmeli far asistanı
Kontrol lambası l yeşil renkte
yanar.
Uzun huzmeli far asistanı veya akıllı
ışık menzili etkin 3 118, 3 120.
Sürüşe duyarlı ön farlar (AFL)
Kontrol lambası f sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Sistemde hata olduğu anlamına gelir. Bir servise başvurun.
Yanıp sönerse Sistem simetrik kısa huzmeli fara
ayarlanmıştır.Kontrol lambası f kontak açıldıktan
sonra sistemin etkinleştirildiğini
hatırlatmak için yaklaşık 4 saniye
süresince yanıp söner 3 119.
Farın otomatik olarak açılması
3 117.
Sis farı Kontrol lambası > yeşil renkte yanar.
Ön sis farları açık 3 124.
Arka sis lambası
Kontrol lambası r sarı renkte yanar.
Arka sis lambası açık 3 125.
Hız Sabitleme Sistemi (Cruise control)
Kontrol lambası m beyaz veya yeşil
renkte yanar.
Beyaz renkte yanarsa Sistem etkin konumdadır.
Yeşil renkte yanarsa
Hız Sabitleme Sistemi aktif.

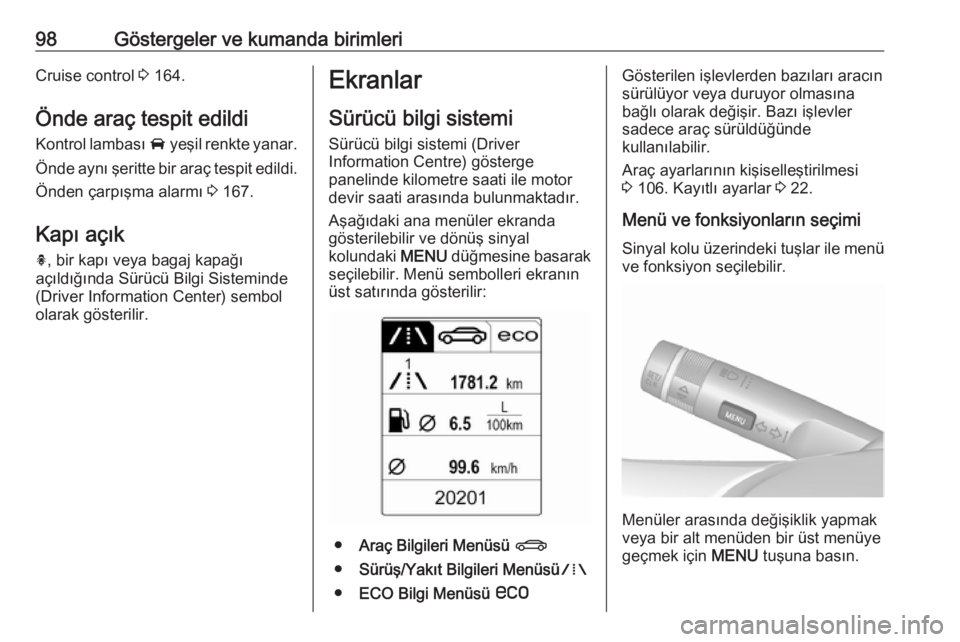

98Göstergeler ve kumanda birimleriCruise control 3 164.
Önde araç tespit edildi
Kontrol lambası A yeşil renkte yanar.
Önde aynı şeritte bir araç tespit edildi.
Önden çarpışma alarmı 3 167.
Kapı açık
h , bir kapı veya bagaj kapağı
açıldığında Sürücü Bilgi Sisteminde
(Driver Information Center) sembol
olarak gösterilir.Ekranlar
Sürücü bilgi sistemi
Sürücü bilgi sistemi (Driver
Information Centre) gösterge
panelinde kilometre saati ile motor
devir saati arasında bulunmaktadır.
Aşağıdaki ana menüler ekranda
gösterilebilir ve dönüş sinyal
kolundaki MENU düğmesine basarak
seçilebilir. Menü sembolleri ekranın
üst satırında gösterilir:
● Araç Bilgileri Menüsü X
● Sürüş/Yakıt Bilgileri Menüsü W
● ECO Bilgi Menüsü s
Gösterilen işlevlerden bazıları aracın
sürülüyor veya duruyor olmasına
bağlı olarak değişir. Bazı işlevler
sadece araç sürüldüğünde
kullanılabilir.
Araç ayarlarının kişiselleştirilmesi
3 106. Kayıtlı ayarlar 3 22.
Menü ve fonksiyonların seçimi Sinyal kolu üzerindeki tuşlar ile menü
ve fonksiyon seçilebilir.
Menüler arasında değişiklik yapmak
veya bir alt menüden bir üst menüye
geçmek için MENU tuşuna basın.
