OPEL CASCADA 2018.5 Uživatelská příručka (in Czech)

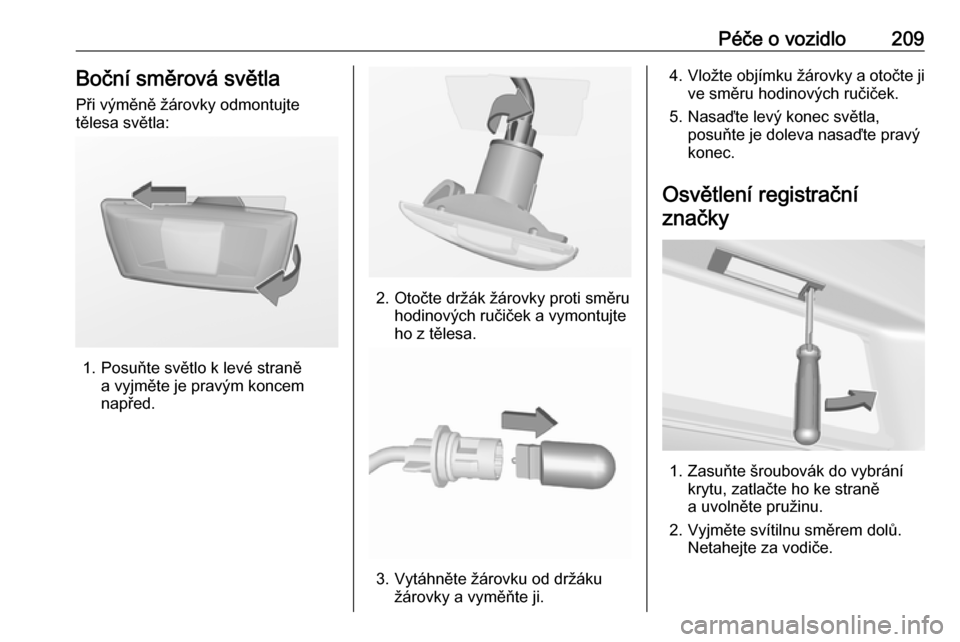

Péče o vozidlo209Boční směrová světlaPři výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.

210Péče o vozidlo
3.Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.
4. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Osvětlení interiéru
Osvětlení interiéru, lampičky na
čtení
Žárovky nechte vyměnit v servisu.
Osvětlení zavazadlového
prostoru
Žárovky nechte vyměnit v servisu.
Osvětlení přístrojové desky
Žárovky nechte vyměnit v servisu.Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
● Vepředu vlevo v motorovém prostoru,
● Ve vozidlech s levostranným řízením uvnitř vozidla za
odkládací schránkou řidiče nebo
u vozidel s pravostranným
řízením za odkládací schránkou spolujezdce,
● Za krytem na levé straně zavazadlového prostoru.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.

Péče o vozidlo211Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.Pinzeta na pojistky
Pinzeta na pojistky se může nacházet
v pojistkové skříňce v motorovém
prostoru.Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.

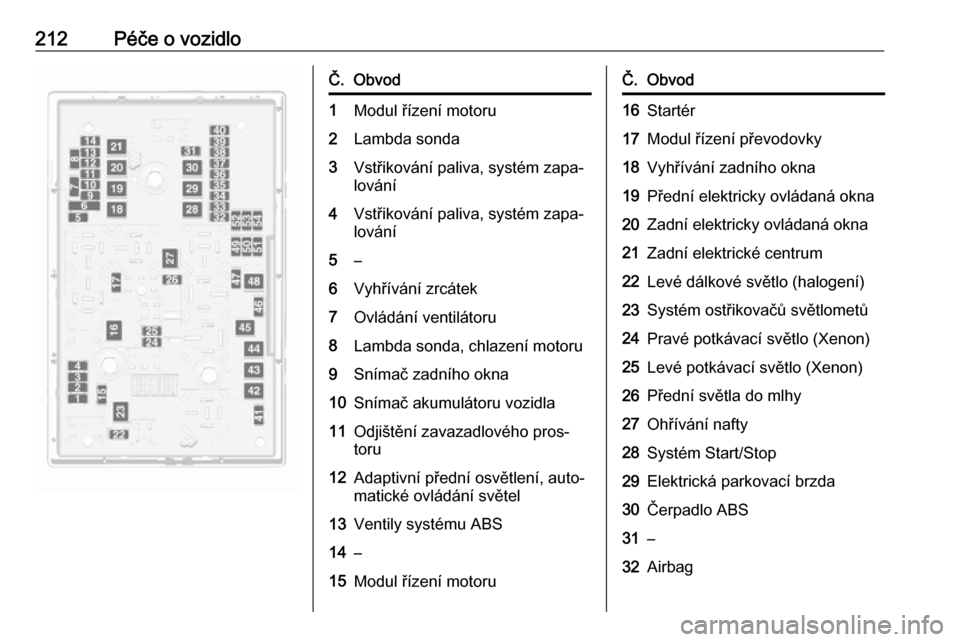

Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.

212Péče o vozidloČ.Obvod1Modul řízení motoru2Lambda sonda3Vstřikování paliva, systém zapa‐
lování4Vstřikování paliva, systém zapa‐ lování5–6Vyhřívání zrcátek7Ovládání ventilátoru8Lambda sonda, chlazení motoru9Snímač zadního okna10Snímač akumulátoru vozidla11Odjištění zavazadlového pros‐
toru12Adaptivní přední osvětlení, auto‐
matické ovládání světel13Ventily systému ABS14–15Modul řízení motoruČ.Obvod16Startér17Modul řízení převodovky18Vyhřívání zadního okna19Přední elektricky ovládaná okna20Zadní elektricky ovládaná okna21Zadní elektrické centrum22Levé dálkové světlo (halogení)23Systém ostřikovačů světlometů24Pravé potkávací světlo (Xenon)25Levé potkávací světlo (Xenon)26Přední světla do mlhy27Ohřívání nafty28Systém Start/Stop29Elektrická parkovací brzda30Čerpadlo ABS31–32Airbag

Péče o vozidlo213Č.Obvod33Adaptivní přední osvětlení, auto‐
matické ovládání světel34Recirkulace výfukových plynů35Elektricky ovládaná okna,
dešťové čidlo36Klimatizace37–38Vývěva39Řídící modul palivového systému40Systém ostřikovačů čelního skla41Pravé dálkové světlo (halogení)42Ventilátor chladiče43Stěrač čelního skla44–45Ventilátor chladiče46–47Houkačka48Ventilátor chladičeČ.Obvod49Palivové čerpadlo50Naklápění světlometů, adaptivní
přední osvětlení51–52Nezávislé topení, vznětový
motor53Modul řízení převodovky, modul
řízení motoru54Vývěva, sdružený přístroj přístro‐ jové desky, topení a ventilace,
systém klimatizace
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka
v přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka za odkládací
schránkou v palubní desce.
Otevřete schránku a zatlačením
doleva ji odjistěte. Sklopte schránku
dolu a vyjměte ji.

214Péče o vozidlo

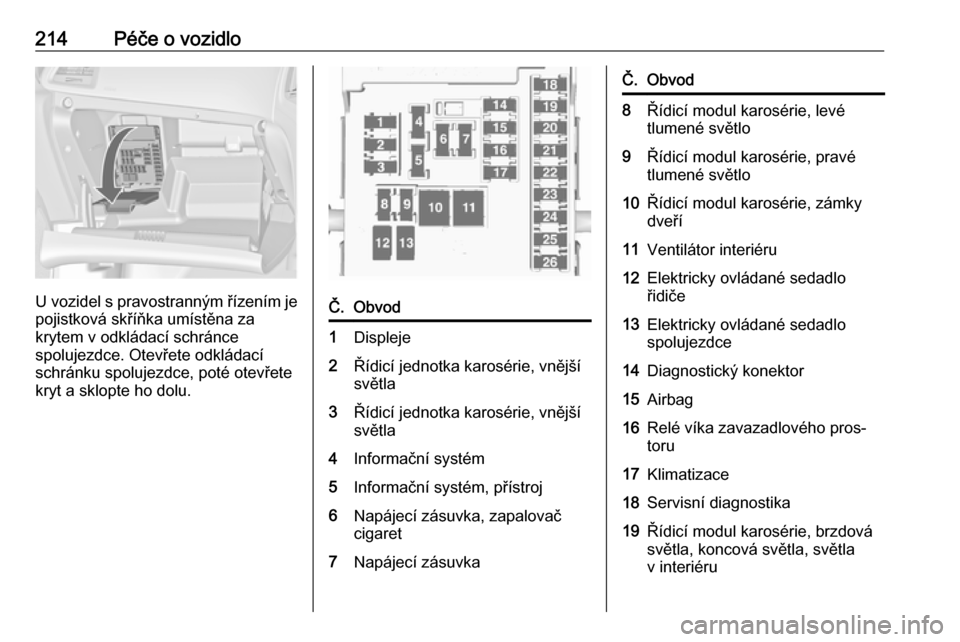

U vozidel s pravostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete odkládací
schránku spolujezdce, poté otevřete kryt a sklopte ho dolu.
Č.Obvod1Displeje2Řídicí jednotka karosérie, vnější
světla3Řídicí jednotka karosérie, vnější
světla4Informační systém5Informační systém, přístroj6Napájecí zásuvka, zapalovač
cigaret7Napájecí zásuvkaČ.Obvod8Řídicí modul karosérie, levé
tlumené světlo9Řídicí modul karosérie, pravé
tlumené světlo10Řídicí modul karosérie, zámky
dveří11Ventilátor interiéru12Elektricky ovládané sedadlo
řidiče13Elektricky ovládané sedadlo
spolujezdce14Diagnostický konektor15Airbag16Relé víka zavazadlového pros‐
toru17Klimatizace18Servisní diagnostika19Řídicí modul karosérie, brzdová
světla, koncová světla, světla
v interiéru

Péče o vozidlo215Č.Obvod20–21Přístrojová deska22Systém zapalování23Modul řízení karoserie24Modul řízení karoserie25–26Zásuvka pro napájení příslušen‐
ství, v zavazadlovém prostoru
Pojistková skříňka
v zavazadlovém prostoru
Pojistková skříňka je na levé straně za krytem v bočním obložení
zavazadlového prostoru.
Sejměte kryt.
Přiřazení pojistek
Č.Obvod1Řídicí modul stahovací střechy,
napájecí lišta pravá2–3Parkovací asistent4Systém selektivní katalické
redukce5–6–7Elektricky nastavitelné sedadlo8Řídicí modul stahovací střechy9Systém selektivní katalické
redukce10Systém selektivní katalické
redukce11Modul přívěsu, monitor tlaku
vzduchu v pneumatikách a zadní kamera12Řídicí modul stahovací střechy,
koncová světla13–

216Péče o vozidloČ.Obvod14Zadní sedadlo elektrické sklá‐
pění15–16Větrání sedadel, zadní kamera,
řídicí modul stahovací střechy17–18–19Vyhřívání volantu20–21Vyhřívání sedadel22–23Řídicí modul stahovací střechy,
napájecí lišta levá24Systém selektivní katalické
redukce25–26Propojovací pojistka pro režim
jiný než logistický27Pasivní vstupČ.Obvod28–29Hydraulická jednotka30–31–32Flex RideNářadí vozidla

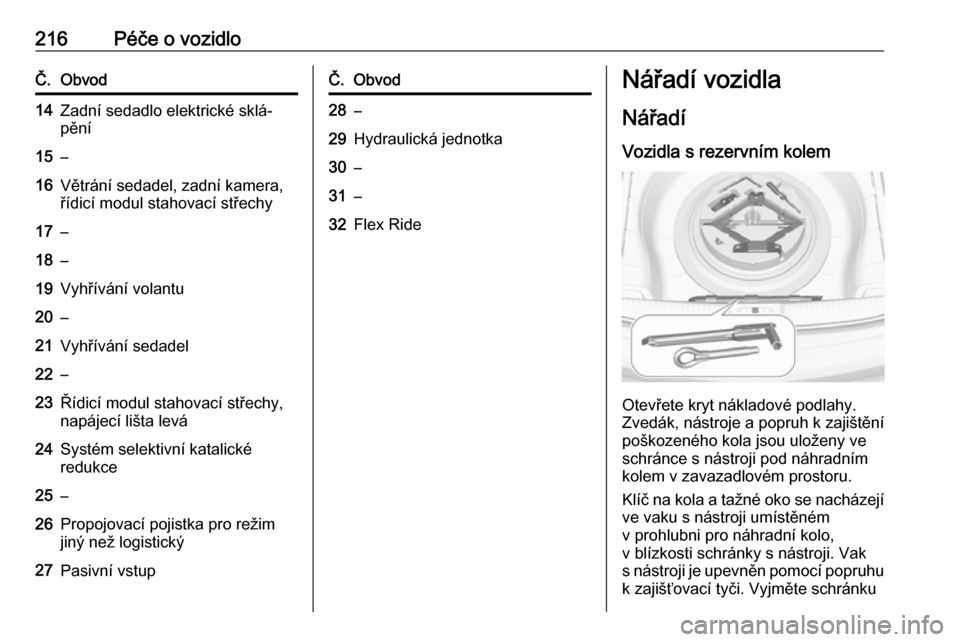

NářadíVozidla s rezervním kolem
Otevřete kryt nákladové podlahy.
Zvedák, nástroje a popruh k zajištění
poškozeného kola jsou uloženy ve schránce s nástroji pod náhradním
kolem v zavazadlovém prostoru.
Klíč na kola a tažné oko se nacházejí
ve vaku s nástroji umístěném
v prohlubni pro náhradní kolo,
v blízkosti schránky s nástroji. Vak
s nástroji je upevněn pomocí popruhu k zajišťovací tyči. Vyjměte schránku

Péče o vozidlo217s nástroji a odvažte popruh vaku
s nástroji od zajišťovací tyče, abyste
mohli vyjmout nástroje v tomto vaku
uložené.
Rezervní kolo 3 230.

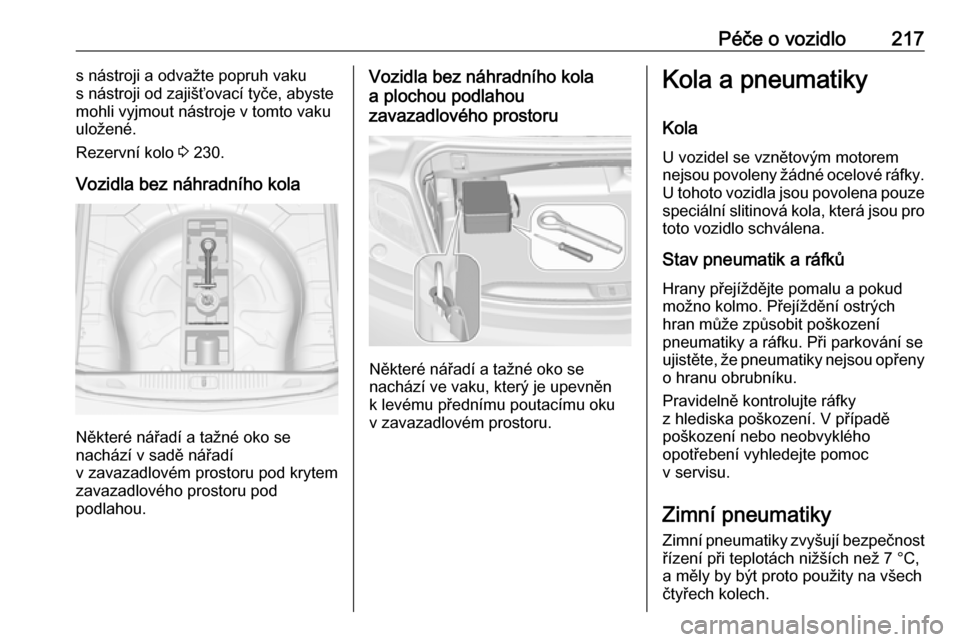

Vozidla bez náhradního kola
Některé nářadí a tažné oko se
nachází v sadě nářadí
v zavazadlovém prostoru pod krytem
zavazadlového prostoru pod
podlahou.
Vozidla bez náhradního kola
a plochou podlahou
zavazadlového prostoru
Některé nářadí a tažné oko se
nachází ve vaku, který je upevněn
k levému přednímu poutacímu oku
v zavazadlovém prostoru.
Kola a pneumatiky
Kola U vozidel se vznětovým motorem
nejsou povoleny žádné ocelové ráfky. U tohoto vozidla jsou povolena pouze
speciální slitinová kola, která jsou pro
toto vozidlo schválena.
Stav pneumatik a ráfků
Hrany přejíždějte pomalu a pokud možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Zimní pneumatikyZimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C,
a měly by být proto použity na všech
čtyřech kolech.

218Péče o vozidloJako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 254.
Rozměr pneumatik 245/45 R18
používejte pouze jako zimní
pneumatiky.
U vozidel se vznětovým motorem
nejsou povoleny žádné ocelové ráfky.
U tohoto vozidla jsou povolena pouze speciální slitinová kola, která jsou pro
toto vozidlo schválena.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Značení pneumatik
Například 235/55 R 17 99 V235:Šířka pneumatiky, mm55:Přůřezový poměr (výška
pneumatiky vůči šířce) %R:Typ pneumatiky: RadiálníRF:Typ: RunFlat17:Průměr ráfku, v palcích99:Index zatížení, např. 99
odpovídá zatížení 775 kgV:Písmeno rychlostního kóduPísmeno rychlostního kódu:Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:až 240 km/hW:do 270 km/h
Vyberte pneumatiku správnou pro maximální rychlost svého vozidla.
Maximální rychlost je dosažitelná při
pohotovostní hmotnosti s hmotností řidiče (75 kg) plus hmotností nákladu
125 kg. Volitelná výbava může snížit
maximální rychlost vozidla.
Výkon 3 251.
Směrové pneumatiky
Směrové pneumatiky musíte nasadit
tak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Systém monitorování tlaku
vzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou
za minutu tlak ve všech čtyřech
pneumatikách.Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost schválení vozidla
k provozu.
