Page 80 of 271
78Instrumenten en bedieningsorganenInstrumenten en
bedieningsorganenBedieningsorganen ......................79
Stuurwielverstelling ...................79
Stuurbedieningsknoppen ...........79
Verwarmd stuurwiel ...................79
Claxon ....................................... 80
Wis-/wasinstallatie voorruit ........80
Buitentemperatuur .....................81
Klok ........................................... 82
Elektrische aansluitingen ...........84
Aansteker .................................. 84
Asbakken ................................... 84
Waarschuwingslampen, meters
en controlelampen .......................85
Instrumentengroep ....................85
Snelheidsmeter ......................... 85
Kilometerteller ........................... 85
Dagteller .................................... 86
Toerenteller ............................... 86
Brandstofmeter .......................... 86
Koelvloeistoftemperatuurme‐ ter ............................................. 87
Service-display .......................... 87
Controlelampen ......................... 88
Richtingaanwijzer ......................89Gordelverklikker ........................89
Airbags, gordelspanners en rolbeugels ................................. 90
Airbag-deactivering ...................90
Laadsysteem ............................. 90
Storingsindicatielamp ................90
Rem- en koppelingssysteem .....91
Pedaal intrappen .......................91
Elektrische handrem ..................91
Storing elektrische handrem ......91
Antiblokkeersysteem (ABS) .......92
Opschakelen ............................. 92
Stuurbekrachtiging ....................92
Lane Departure Warning ...........92
Elektronische stabiliteitsregeling UIT ..............92
Elektronische stabiliteitsregeling en Traction Control-systeem ....92
Traction Control-systeem UIT ...93
Voorverwarming ........................93
Roetfilter .................................... 93
AdBlue ....................................... 93
Bandenspanningscontrolesys‐ teem ......................................... 93
Motoroliedruk ............................. 93
Te laag brandstofpeil .................94
Startbeveiliging .......................... 94
Rijverlichting .............................. 94
Grootlicht ................................... 94
Grootlichtassistentie ..................94Adaptive Forward Lighting .........94
Mistlamp .................................... 95
Mistachterlicht ........................... 95
Cruise control ............................ 95
Voorligger gedetecteerd ............95
Portier open ............................... 95
Informatiedisplays ........................95
Driver Information Center ..........95
Graphic-Info-Display, Color-Info-Display .................. 100
Boordinformatie ......................... 102
Geluidssignalen .......................103
Batterijspanning .......................103
Persoonlijke instellingen ............104
Telematicaservice ......................108
OnStar ..................................... 108
Page 91 of 271
Instrumenten en bedieningsorganen89OverzichtORichtingaanwijzer 3 89XGordelverklikker 3 89vAirbag en gordelspanners en
rolbeugels 3 90VAirbag deactiveren 3 90pLaadsysteem 3 90ZStoringsindicatielamp 3 90RRem- en koppelingssysteem
3 91-Pedaal intrappen 3 91mElektrische handrem 3 91jStoring elektrische handrem
3 91uAntiblokkeersysteem (ABS)
3 92ROpschakelen 3 92cStuurbekrachtiging 3 92)Lane Departure Warning 3 92aElektronische stabiliteitsregeling
UIT 3 92bElektronische stabiliteitsregeling
en Traction Control-systeem
3 92kTraction Control-systeem uit
3 93!Voorverwarmen 3 93%Roetfilter 3 93YAdBlue 3 93wBandenspanningscontrolesys‐
teem 3 93IMotoroliedruk 3 93iTe laag brandstofpeil 3 94dStartbeveiliging 3 948Buitenverlichting 3 94CGrootlicht 3 94lGrootlichtassistentie 3 94fAdaptief rijlicht (AFL) 3 94>Mistlamp 3 95rMistachterlicht 3 95mCruise control 3 95AVoorligger gedetecteerd 3 95hPortier open 3 95Richtingaanwijzer
O brandt of knippert groen.
Brandt korte tijd De parkeerlichten zijn ingeschakeld.
Knippert
Een richtingaanwijzer of de alarm‐
knipperlichten zijn geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 201, zeke‐
ringen 3 209.
Richtingaanwijzers 3 121.
Gordelverklikker Gordelverklikker op de
voorstoelen
X van de bestuurdersstoel brandt of
knippert rood.
k van de passagiersstoel voorin
brandt of knippert rood wanneer de stoel bezet is.
Page 94 of 271
92Instrumenten en bedieningsorganen9Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als tijdens de rit gaat branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 153.
Opschakelen R met het nummer van een naastho‐
gere versnelling wordt aangegeven of verschijnt als volledige pagina op het
Driver Information Center wanneer
opschakelen omwille van het brand‐
stofverbruik wordt aanbevolen.
Driver Information Center 3 95.
Stuurbekrachtiging
c brandt geel.
Gaat branden met verminderde
stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het
systeem. De controlelamp gaat uit
wanneer het systeem is afgekoeld.
Stop-startsysteem 3 140.
Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐ systeem. De hulp van een werkplaats inroepen.
Lane Departure Warning
) brandt groen of knippert geel.
Brandt groen
Systeem wordt ingeschakeld en is
gebruiksklaar.Knippert geel
Systeem herkent een onbedoelde
verandering van rijstrook.
Elektronischestabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.
Elektronische stabiliteitsre‐geling en Traction Control-
systeem
b brandt of knippert geel.
Knippert
Het systeem is actief ingeschakeld.
Het motorvermogen kan worden
begrensd en de auto kan automatisch iets worden afgeremd.
Brandt Er zit een storing in het systeem. Er
verschijnt een waarschuwingsbericht
op het Driver Information Center.
Verder rijden is mogelijk. Het systeem
Page 113 of 271
Instrumenten en bedieningsorganen111Afstandsbediening
U kunt, indien gewenst, iedere wille‐
keurige telefoon gebruiken om een
adviseur te bellen. Deze kan dan
vanaf zijn locatie specifieke autofunc‐
ties aansturen. U vindt het betref‐
fende OnStar-telefoonnummer op de
landspecifieke website.
De volgende functies zijn beschik‐
baar:
● Auto vergrendelen of ontgrende‐ len.
● Informatie over de voertuigloca‐ tie doorgeven.
● Claxonneren of lichten laten knip‐
peren.
Hulp bij gestolen voertuig
Geef als de auto gestolen is de dief‐
stal door aan de autoriteiten en vraag hulp van de OnStar-service Hulp bij
gestolen voertuig. Neem telefonisch
contact op met een adviseur. U vindt
het betreffende OnStar-telefoonnum‐
mer op de landspecifieke website.
OnStar kan u helpen bij het zoeken
naar en bergen van de auto.Diefstalalarm
Als het diefstalalarmsysteem is geac‐
tiveerd, wordt er een bericht naar
OnStar gestuurd. U ontvangt hierover
een sms of e-mail.Startblokkering
OnStar kan met externe signalen het
starten van de auto blokkeren
wanneer het contact is afgezet.
Diagnose op aanvraag
U kunt te allen tijde, bijvoorbeeld als
de auto boordinformatie laat zien, op
Z te drukken om contact op te nemen
met een adviseur. U kunt hem vragen
een realtime diagnose uit te voeren
om de oorzaak van het probleem na
te gaan. Afhankelijk van de resultaten biedt de adviseur meer ondersteu‐ning.
Diagnoserapport
De auto stuurt automatisch diagnose‐ gegevens naar OnStar. U en uw
garage ontvangen maandelijks per e- mail een rapport.
Let op
De werkplaatsmeldingsfunctie kan
in uw account worden uitgescha‐
keld.
Het rapport bevat de status van de
belangrijkste besturingssystemen
van de auto, zoals de motor, trans‐
missie, airbags, ABS, en andere
grote systemen. Ook bevat het infor‐
matie over mogelijke onderhouds‐
punten en de bandenspanning
(alleen als er een bandenspannings‐
controlesysteem is).
U kunt meer details opvragen door op
de link in de e-mail te klikken en u bij
uw account aan te melden.
Bestemming downloaden
Een gewenste bestemming kan
rechtstreeks naar het navigatiesys‐
teem worden gedownload.
Druk op Z om een adviseur te bellen
en beschrijf de bestemming of het markante punt.
De adviseur kan elk adres en elke
nuttige plaats opzoeken en deze naar
het ingebouwde navigatiesysteem
verzenden.
Page 155 of 271

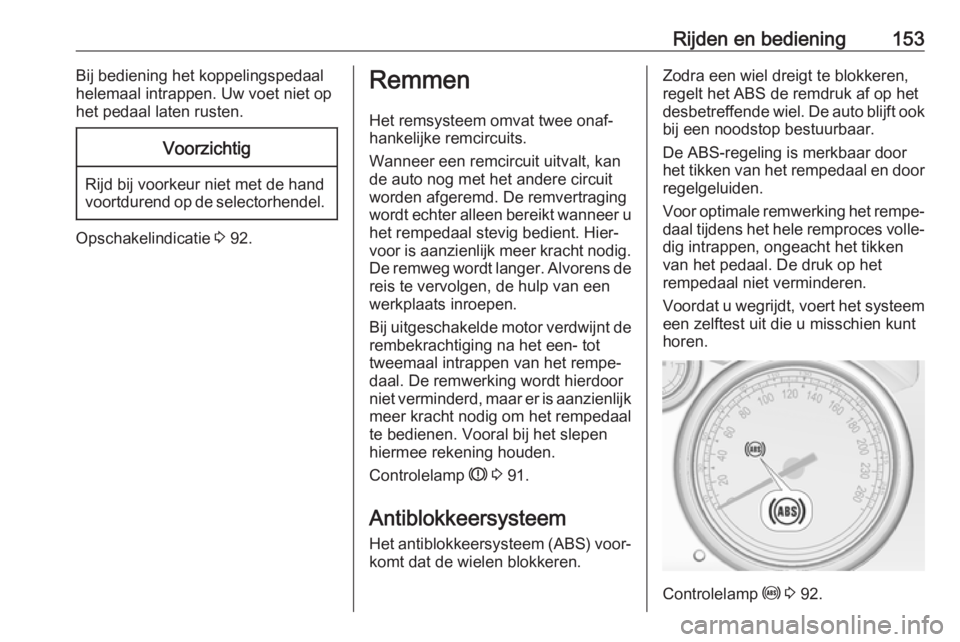

Rijden en bediening153Bij bediening het koppelingspedaal
helemaal intrappen. Uw voet niet op
het pedaal laten rusten.Voorzichtig
Rijd bij voorkeur niet met de hand
voortdurend op de selectorhendel.
Opschakelindicatie 3 92.
Remmen
Het remsysteem omvat twee onaf‐
hankelijke remcircuits.
Wanneer een remcircuit uitvalt, kan
de auto nog met het andere circuit
worden afgeremd. De remvertraging
wordt echter alleen bereikt wanneer u
het rempedaal stevig bedient. Hier‐
voor is aanzienlijk meer kracht nodig.
De remweg wordt langer. Alvorens de
reis te vervolgen, de hulp van een
werkplaats inroepen.
Bij uitgeschakelde motor verdwijnt de rembekrachtiging na het een- tot
tweemaal intrappen van het rempe‐ daal. De remwerking wordt hierdoorniet verminderd, maar er is aanzienlijk
meer kracht nodig om het rempedaal
te bedienen. Vooral bij het slepen
hiermee rekening houden.
Controlelamp R 3 91.
Antiblokkeersysteem
Het antiblokkeersysteem (ABS) voor‐ komt dat de wielen blokkeren.Zodra een wiel dreigt te blokkeren,
regelt het ABS de remdruk af op het
desbetreffende wiel. De auto blijft ook
bij een noodstop bestuurbaar.
De ABS-regeling is merkbaar door
het tikken van het rempedaal en door regelgeluiden.
Voor optimale remwerking het rempe‐
daal tijdens het hele remproces volle‐ dig intrappen, ongeacht het tikken
van het pedaal. De druk op het
rempedaal niet verminderen.
Voordat u wegrijdt, voert het systeem een zelftest uit die u misschien kunt
horen.
Controlelamp u 3 92.
Page 156 of 271

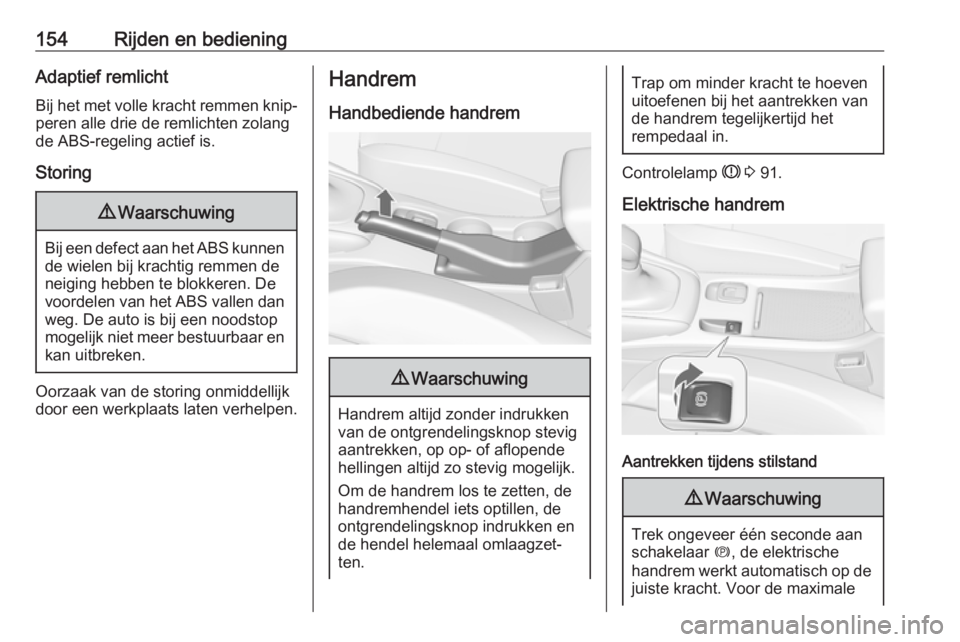

154Rijden en bedieningAdaptief remlichtBij het met volle kracht remmen knip‐
peren alle drie de remlichten zolang
de ABS-regeling actief is.
Storing9 Waarschuwing
Bij een defect aan het ABS kunnen
de wielen bij krachtig remmen deneiging hebben te blokkeren. De
voordelen van het ABS vallen dan
weg. De auto is bij een noodstop mogelijk niet meer bestuurbaar en kan uitbreken.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Handrem
Handbediende handrem9 Waarschuwing
Handrem altijd zonder indrukken
van de ontgrendelingsknop stevig
aantrekken, op op- of aflopende
hellingen altijd zo stevig mogelijk.
Om de handrem los te zetten, de
handremhendel iets optillen, de
ontgrendelingsknop indrukken en
de hendel helemaal omlaagzet‐
ten.
Trap om minder kracht te hoeven
uitoefenen bij het aantrekken van
de handrem tegelijkertijd het
rempedaal in.
Controlelamp R 3 91.
Elektrische handrem
Aantrekken tijdens stilstand
9 Waarschuwing
Trek ongeveer één seconde aan
schakelaar m, de elektrische
handrem werkt automatisch op de juiste kracht. Voor de maximale
Page 160 of 271
158Rijden en bedieningUitschakelen
Voor een sportiever gedrag kunnen
ESC en TC afzonderlijk worden
gedeactiveerd:
● Druk kort op b: alleen Traction
Control-systeem is inactief, ESC
blijft actief, k licht op
● Houd b gedurende ten minste
5 seconden ingedrukt: TC en
ESC worden gedeactiveerd, k
en n lichten op.
Ook verschijnt de geselecteerde
modus als statusbericht op het Driver
Information Center.
Als de auto na het deactiveren van
ESP de drempelwaarde overschrijdt,
activeert het systeem ESP opnieuw
voor de duur van de overschrijding
wanneer het rempedaal één keer
wordt ingetrapt.
U kunt de ESC weer activeren door nogmaals op b te drukken. Wanneer
de TC voorheen was uitgeschakeld,
worden zowel TC als ESC opnieuw
geactiveerd.
De ESC wordt ook opnieuw geacti‐
veerd wanneer u de ontsteking de
volgende keer weer inschakelt.
Interactief rijsysteem Flex Ride
Het Flex Ride-systeem laat u uit drie
rijmodi kiezen:
● SPORT -modus: druk op SPORT,
de led brandt.
● TOUR -modus: druk op TOUR, de
led brandt.
● NORMAL modus: zowel SPORT
als TOUR zijn niet ingedrukt,
geen enkele LED brandt.U deactiveert de SPORT- en TOUR-
modus door de bijbehorende toets
nogmaals in te drukken.
In elke rijmodus maakt Flex Ride een
netwerkverbinding met de volgende
systemen:
● Elektronische dempingsregeling (CDC)
● Gaspedaalbediening
● Stuurinrichting
● Elektronische stabiliteitsregeling (ESC)
● Antiblokkeersysteem (ABS) met cornering brake control (remcon‐trole in de bochten).
● Automatische versnellingsbak.
Page 212 of 271
210Verzorging van de autoZekeringenkast inmotorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming7Aanjagerregeling8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS-kleppen14–15Motorregelmodule16Startmotor17Transmissieregelmodule18Verwarmbare achterruit
Page 213 of 271
Verzorging van de auto211Nr.Stroomkring19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS-pomp31–32Airbag33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie35Elektrisch bediende ruiten,
regensensor, buitenspiegelNr.Stroomkring36Verwarming en ventilatie37–38Vacuümpomp39Regelmodule brandstofsysteem40Wis-/wasinstallatie voor41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44–45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp50Koplamphoogteregeling, adap‐
tief rijlicht (AFL)51–52Hulpverwarming, dieselmotorNr.Stroomkring53Transmissieregelmodule,
motorregelmodule54Vacuümpomp, instrumenten‐
groep, verwarming, ventilatie en
airco
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u de klep van de zekering‐
houder niet goed sluit, kunnen er
storingen optreden.
Page 244 of 271
242Service en onderhoudSproeiervloeistof
Gebruik uitsluitend voor de auto
goedgekeurde sproeiervloeistof om
schade aan wisserbladen, lakwerk,
kunststof en rubberen onderdelen te
voorkomen. De hulp van een werk‐
plaats inroepen.
Rem- en koppelingsvloeistof
Remvloeistof absorbeert na verloop
van tijd vocht waardoor de remmen
minder efficiënt werken. De remvloei‐ stof moet daarom na het aangegeven interval worden ververst.
AdBlue Gebruik AdBlue alleen voor het terug‐
brengen van het aandeel stikstof‐
oxide in de uitstoot van uitlaatgassen 3 145.
