Autóápolás229
3. Vegye ki az elektromoscsatlakozókábelt és a
levegőcsövet a kompresszor alján lévő rekeszekből.
4. Csavarja rá a kompresszor levegőcsövét a tömítőanyag-
tartályon lévő csatlakozóra.
5. Erősítse a tömítőanyag-tartályt a kompresszoron lévő tartóra.
Helyezze a kompresszort a
gumiabroncshoz közel úgy, hogy
a tömítőanyag-tartály felfelé
álljon.
6. Csavarja le a szelepsapkát a defektes gumiabroncs szelepéről.
7. Csavarja rá a töltőcsövet a gumiabroncs szelepére.
8. A kompresszoron lévő kapcsolónak J állásban kell
lennie.
9. Helyezze a kompresszor csatlakozóját a tartozék-
csatlakozóba vagy a
cigarettagyújtó aljzatba.
A járműakkumulátor védelme
érdekében javasolt járatni a
motort.
10. Kapcsolja a kompresszor billenőkapcsolóját I állásba. A
gumiabroncs megtelik tömítőanyaggal.
11. A kompresszor nyomásmérője rövid időre akár 6 bar nyomást is
mutathat, miközben a
tömítőanyag-tartály kiürül
(körülbelül 30 másodpercig).
Ezután a nyomás csökkenni kezd.

230Autóápolás12.A teljes tömítőanyag mennyiség a
gumiabroncsba jut. Ezután a
gumiabroncs felfújódik.
13. Az előírt gumiabroncs- levegőnyomást 10 percen belül el
kell érnie. Gumiabroncs-
levegőnyomás 3 258. Amikor
elérte a megfelelő nyomást,
kapcsolja ki a kompresszort.
Ha 10 percen belül nem éri el az
előírt levegőnyomást,
csatlakoztassa le a
javítókészletet. Forgassa meg
egy fordulattal a kereket.
Csatlakoztassa ismét a
gumiabroncs-javító készletet,
majd folytassa 10 percig a
feltöltést. Ha az előírt
levegőnyomás így sem érhető el,
akkor a gumiabroncs túlságosan
sérült. Kérjen segítséget egy
szerviztől.
A túlnyomást engedje le a
nyomásmérő felett lévő gombbal.
Ne működtesse a kompresszort
10 percnél hosszabb ideig.
14. Csatlakoztassa le a gumiabroncs-
javítókészletet. Nyomja meg a
reteszelőfület, hogy kivehesse a
tömítőanyag-tartályt a keretből. A
levegőtömlőt csavarja rá a tömítőanyag-tartály szabad
csatlakozójára. Ezzel
megelőzheti a tömítőanyag
szivárgását. Tegye vissza a
javítókészletet a csomagtartóba.
15. Egy darab ronggyal törölje le a fölösleges tömítőanyagot.
16. Vegye le a megengedett legnagyobb sebességet feltüntető
címkét a tömítőanyag-tartályról,
és ragassza a vezető látóterébe.
17. Azonnal induljon el, hogy a tömítőanyag egyenletesen
eloszoljon a gumiabroncsban.Körülbelül 10 km, de nem több
mint 10 perc után álljon meg, és
ellenőrizze a gumiabroncs
levegőnyomását. Ilyenkor a
kompresszor levegőtömlőjét
csatlakoztassa közvetlenül a
gumiabroncs szelepére.
Amennyiben a gumiabroncs-
levegőnyomás több mint 1,3 bar,
akkor állítsa be a megfelelő
értékre. Ismételje meg az eljárást, amíg nincs további
nyomásvesztés.
Amennyiben a gumiabroncs-
levegőnyomás 1,3 bar alá esett,
ne közlekedjen tovább a

Autóápolás231gépkocsival. Kérjen segítséget
egy szerviztől.
18. Tegye el a gumiabroncs-javító készletet a csomagtérbe.
Megjegyzés
Az ilyen módon javított gumiabroncs
menettulajdonságai jelentősen
romlanak, ezért cseréltesse ki
mielőbb.
Amennyiben a kompresszornak
szokatlan hangja van, vagy túlzottan felmelegszik, legalább 30 percre
kapcsolja ki.
A beépített biztonsági szelep 7 bar
nyomásnál kinyit.
Vegye figyelembe a készlet lejárati
dátumát. Ezután a készlet
tömítőképessége nem garantálható.
Vegye figyelembe a tömítőanyag-
tartályon található tárolási utasítást.
Cserélje ki a használt tömítőanyag-
tartályt. A használt tartályt a
hatályos törvényeknek megfelelően
helyezze el.
A kompresszor és a tömítőanyag kb. -30 °C-ig használható.A kiegészítő adapterek más tárgyak
felfújásához használhatók, pl.
labdákhoz, matracokhoz,
gumicsónakokhoz stb. Ezek a
kompresszor alján találhatók.
Eltávolításhoz csavarja fel a
kompresszor levegőcsövét és húzza le az adaptert.
Kerékcsere
Bizonyos gépkocsik pótkerék helyett
gumiabroncs-javító készlettel vannak felszerelve 3 228.
Végezze el a következő előkészületeket és vegye figyelembe
az alábbi információkat:
● Szilárd, vízszintes, csúszásmentes talajon
parkoljon. Az első kerekeknek
egyenes helyzetben kell lenniük.
● Húzza be a kéziféket, majd kapcsoljon első vagy
hátrameneti sebességfokozatba,
illetve P állásba.
● Vegye elő a pótkereket 3 234.
● Soha ne cseréljen egyszerre több kereket.● Az emelőt kerékcseréhez csak defekt esetén használja, ne
pedig a szezonális téli vagy nyári gumiabroncs-cseréhez.
● Az emelő nem igényel karbantartást.
● Ha a talaj túlságosan laza, helyezzen egy (max. 1 cm
vastagságú) kemény lapot az
emelő alá.
● Távolítsa el a nehéz tárgyakat a járműből az emelés előtt.
● Sem emberek, sem állatok nem tartózkodhatnak a gépkocsiban
felemelésekor.
● Soha ne másszon a megemelt gépkocsi alá.
● Ne indítsa be a gépkocsit, ha az emelőn áll.
● Mielőtt felszereli a kereket, tisztítsa meg a kerékanyákat és a
meneteket tiszta ronggyal.

232Autóápolás9Figyelmeztetés
Ne zsírozza a kerékcsavarokat,
kerékanyákat és kúpos
kerekanyákat.
1. A kerékanyák védősapkáját csavarhúzóval pattintsa le. Vegye
le a dísztárcsát. Szerszámkészlet
3 219.
Könnyűfém keréktárcsák: A
kerékanyák védősapkáját
csavarhúzóval pattintsa le. Óvja a
sérülésektől a könnyűfém
keréktárcsát egy puha rongy
segítségével, amit a csavarhúzó
és a keréktárcsa közé helyez.
Könnyűfém keréktárcsák
középső kerékcsavar sapkával:
Pattintsa le a középső sapkát,
ehhez dugja a kihúzót 3 219 a
márka embléma mélyedésébe, és húzza meg.
2. Helyezze fel a kerékcsavar- kulcsot a kerékanyákra, amilyen
szorosan csak lehet, és lazítsa
meg mindegyik kerékanyát fél
fordulattal.
A kerekeket lehet, hogy zárókerék
anyák védik. Ezeknek a sajátos
anyáknak a kioldásához először
csatlakoztassa az adaptert az
anyacsavar fejre, mielőtt a
kerékkulcsot felszerelné. Az
adapter a kesztyűtartóban
található.
3. Győződjön meg róla, hogy az emelőt megfelelően helyezi el a
gépkocsi emelési pontjai alá.

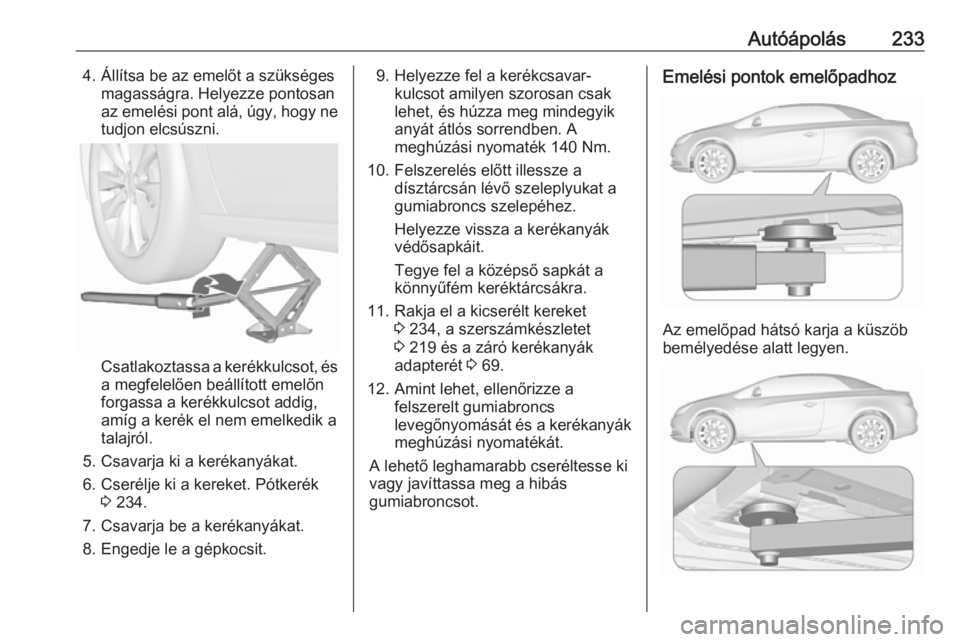

Autóápolás2334. Állítsa be az emelőt a szükségesmagasságra. Helyezze pontosan
az emelési pont alá, úgy, hogy ne tudjon elcsúszni.
Csatlakoztassa a kerékkulcsot, ésa megfelelően beállított emelőn
forgassa a kerékkulcsot addig,
amíg a kerék el nem emelkedik a
talajról.
5. Csavarja ki a kerékanyákat.
6. Cserélje ki a kereket. Pótkerék 3 234.
7. Csavarja be a kerékanyákat.
8. Engedje le a gépkocsit.
9. Helyezze fel a kerékcsavar- kulcsot amilyen szorosan csak
lehet, és húzza meg mindegyik
anyát átlós sorrendben. A
meghúzási nyomaték 140 Nm.
10. Felszerelés előtt illessze a dísztárcsán lévő szeleplyukat a
gumiabroncs szelepéhez.
Helyezze vissza a kerékanyák
védősapkáit.
Tegye fel a középső sapkát a
könnyűfém keréktárcsákra.
11. Rakja el a kicserélt kereket 3 234, a szerszámkészletet
3 219 és a záró kerékanyák
adapterét 3 69.
12. Amint lehet, ellenőrizze a felszerelt gumiabroncs
levegőnyomását és a kerékanyák
meghúzási nyomatékát.
A lehető leghamarabb cseréltesse ki
vagy javíttassa meg a hibás
gumiabroncsot.Emelési pontok emelőpadhoz
Az emelőpad hátsó karja a küszöb
bemélyedése alatt legyen.

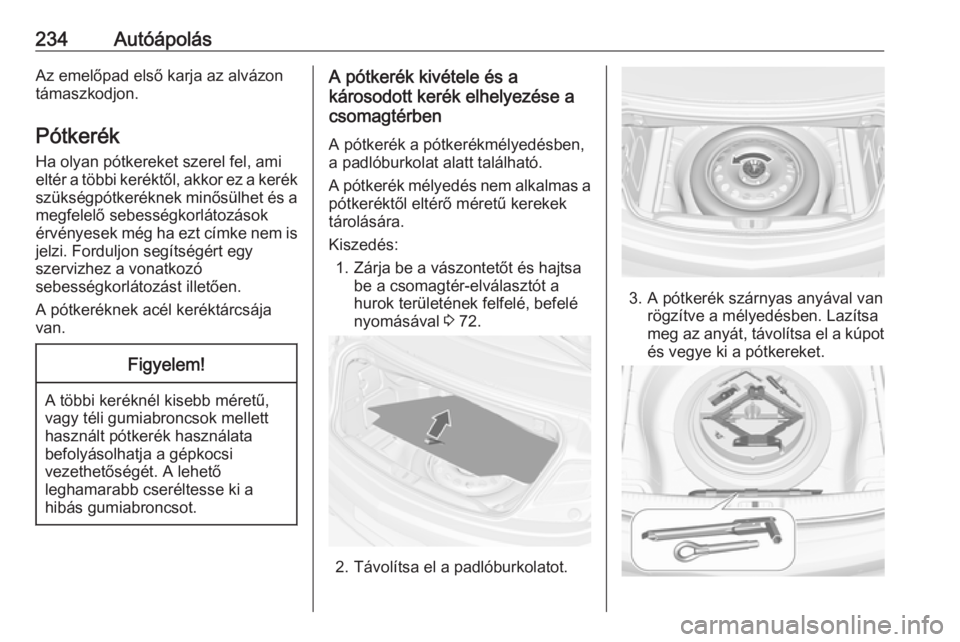

234AutóápolásAz emelőpad első karja az alvázontámaszkodjon.
PótkerékHa olyan pótkereket szerel fel, ami
eltér a többi keréktől, akkor ez a kerék
szükségpótkeréknek minősülhet és a
megfelelő sebességkorlátozások
érvényesek még ha ezt címke nem is jelzi. Forduljon segítségért egy
szervizhez a vonatkozó
sebességkorlátozást illetően.
A pótkeréknek acél keréktárcsája
van.Figyelem!
A többi keréknél kisebb méretű,
vagy téli gumiabroncsok mellett
használt pótkerék használata
befolyásolhatja a gépkocsi
vezethetőségét. A lehető
leghamarabb cseréltesse ki a
hibás gumiabroncsot.
A pótkerék kivétele és a
károsodott kerék elhelyezése a
csomagtérben
A pótkerék a pótkerékmélyedésben,
a padlóburkolat alatt található.
A pótkerék mélyedés nem alkalmas a
pótkeréktől eltérő méretű kerekek
tárolására.
Kiszedés: 1. Zárja be a vászontetőt és hajtsa be a csomagtér-elválasztót a
hurok területének felfelé, befelé
nyomásával 3 72.
2. Távolítsa el a padlóburkolatot.
3. A pótkerék szárnyas anyával van
rögzítve a mélyedésben. Lazítsa
meg az anyát, távolítsa el a kúpot
és vegye ki a pótkereket.

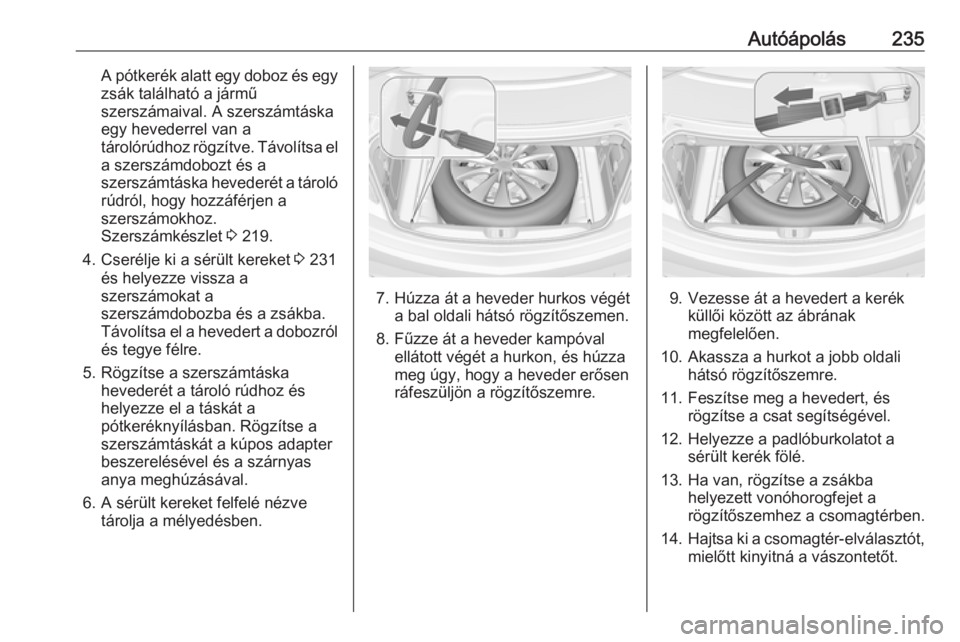

Autóápolás235A pótkerék alatt egy doboz és egyzsák található a jármű
szerszámaival. A szerszámtáska
egy hevederrel van a
tárolórúdhoz rögzítve. Távolítsa el a szerszámdobozt és a
szerszámtáska hevederét a tároló
rúdról, hogy hozzáférjen a
szerszámokhoz.
Szerszámkészlet 3 219.
4. Cserélje ki a sérült kereket 3 231
és helyezze vissza a
szerszámokat a
szerszámdobozba és a zsákba.
Távolítsa el a hevedert a dobozról és tegye félre.
5. Rögzítse a szerszámtáska hevederét a tároló rúdhoz és
helyezze el a táskát a
pótkeréknyílásban. Rögzítse a
szerszámtáskát a kúpos adapter
beszerelésével és a szárnyas
anya meghúzásával.
6. A sérült kereket felfelé nézve tárolja a mélyedésben.
7. Húzza át a heveder hurkos végéta bal oldali hátsó rögzítőszemen.
8. Fűzze át a heveder kampóval ellátott végét a hurkon, és húzza
meg úgy, hogy a heveder erősen
ráfeszüljön a rögzítőszemre.9. Vezesse át a hevedert a kerék küllői között az ábrának
megfelelően.
10. Akassza a hurkot a jobb oldali hátsó rögzítőszemre.
11. Feszítse meg a hevedert, és rögzítse a csat segítségével.
12. Helyezze a padlóburkolatot a sérült kerék fölé.
13. Ha van, rögzítse a zsákba helyezett vonóhorogfejet a
rögzítőszemhez a csomagtérben.
14. Hajtsa ki a csomagtér-elválasztót,
mielőtt kinyitná a vászontetőt.

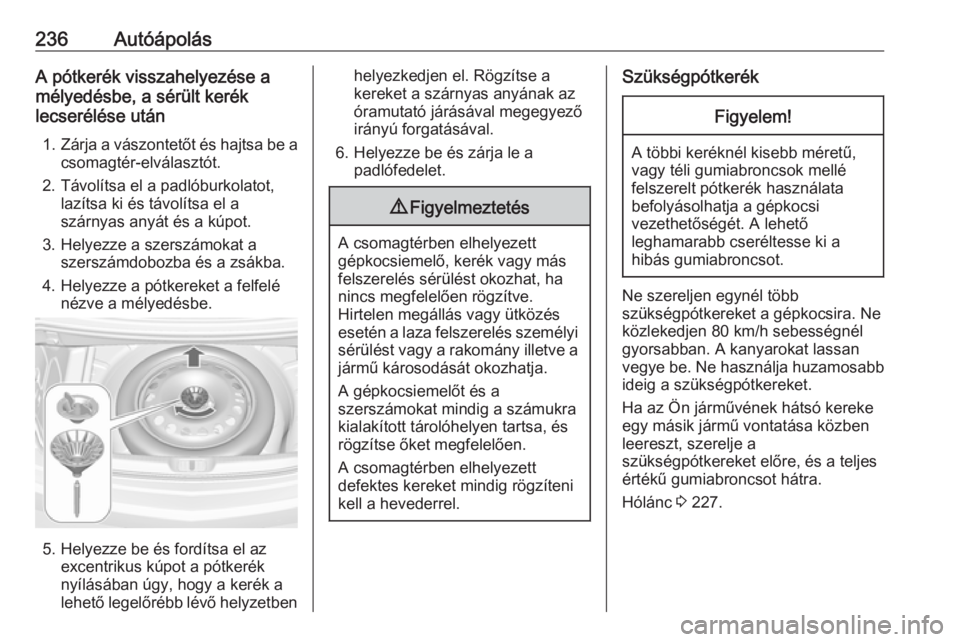

236AutóápolásA pótkerék visszahelyezése a
mélyedésbe, a sérült kerék
lecserélése után
1. Zárja a vászontetőt és hajtsa be a
csomagtér-elválasztót.
2. Távolítsa el a padlóburkolatot, lazítsa ki és távolítsa el a
szárnyas anyát és a kúpot.
3. Helyezze a szerszámokat a szerszámdobozba és a zsákba.
4. Helyezze a pótkereket a felfelé nézve a mélyedésbe.
5. Helyezze be és fordítsa el az excentrikus kúpot a pótkerék
nyílásában úgy, hogy a kerék a
lehető legelőrébb lévő helyzetben
helyezkedjen el. Rögzítse a
kereket a szárnyas anyának az
óramutató járásával megegyező
irányú forgatásával.
6. Helyezze be és zárja le a padlófedelet.9 Figyelmeztetés
A csomagtérben elhelyezett
gépkocsiemelő, kerék vagy más
felszerelés sérülést okozhat, ha
nincs megfelelően rögzítve.
Hirtelen megállás vagy ütközés
esetén a laza felszerelés személyi sérülést vagy a rakomány illetve a jármű károsodását okozhatja.
A gépkocsiemelőt és a
szerszámokat mindig a számukra
kialakított tárolóhelyen tartsa, és
rögzítse őket megfelelően.
A csomagtérben elhelyezett
defektes kereket mindig rögzíteni
kell a hevederrel.
SzükségpótkerékFigyelem!
A többi keréknél kisebb méretű,
vagy téli gumiabroncsok mellé
felszerelt pótkerék használata
befolyásolhatja a gépkocsi
vezethetőségét. A lehető
leghamarabb cseréltesse ki a
hibás gumiabroncsot.
Ne szereljen egynél több
szükségpótkereket a gépkocsira. Ne
közlekedjen 80 km/h sebességnél
gyorsabban. A kanyarokat lassan
vegye be. Ne használja huzamosabb
ideig a szükségpótkereket.
Ha az Ön járművének hátsó kereke
egy másik jármű vontatása közben
leereszt, szerelje a
szükségpótkereket előre, és a teljes
értékű gumiabroncsot hátra.
Hólánc 3 227.

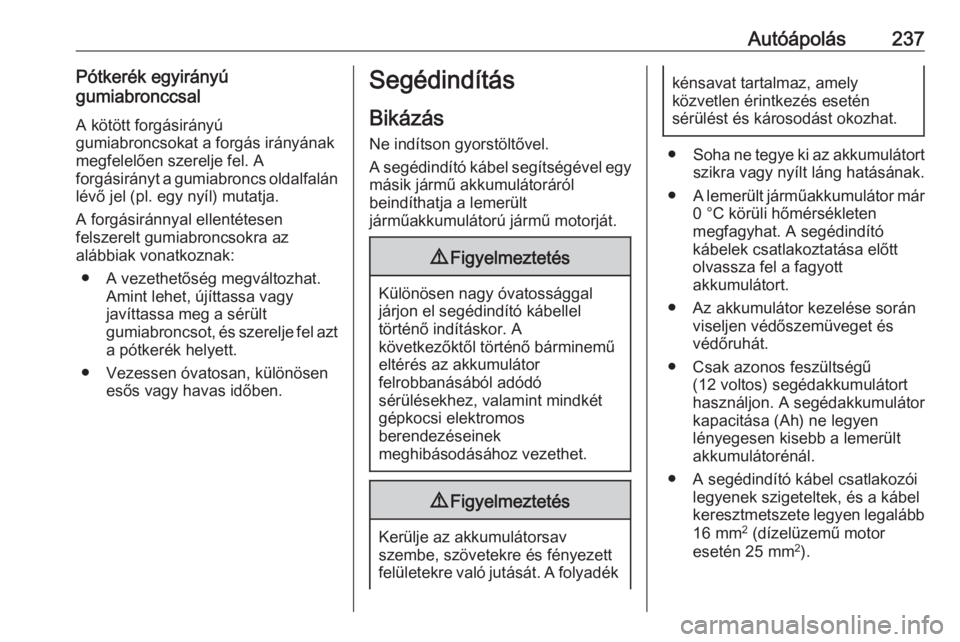

Autóápolás237Pótkerék egyirányú
gumiabronccsal
A kötött forgásirányú
gumiabroncsokat a forgás irányának
megfelelően szerelje fel. A
forgásirányt a gumiabroncs oldalfalán lévő jel (pl. egy nyíl) mutatja.
A forgásiránnyal ellentétesen
felszerelt gumiabroncsokra az
alábbiak vonatkoznak:
● A vezethetőség megváltozhat. Amint lehet, újíttassa vagy
javíttassa meg a sérült
gumiabroncsot, és szerelje fel azt
a pótkerék helyett.
● Vezessen óvatosan, különösen esős vagy havas időben.Segédindítás
Bikázás
Ne indítson gyorstöltővel.
A segédindító kábel segítségével egy másik jármű akkumulátoráról
beindíthatja a lemerült
járműakkumulátorú jármű motorját.9 Figyelmeztetés
Különösen nagy óvatossággal
járjon el segédindító kábellel
történő indításkor. A
következőktől történő bárminemű
eltérés az akkumulátor
felrobbanásából adódó
sérülésekhez, valamint mindkét
gépkocsi elektromos
berendezéseinek
meghibásodásához vezethet.
9 Figyelmeztetés
Kerülje az akkumulátorsav
szembe, szövetekre és fényezett
felületekre való jutását. A folyadék
kénsavat tartalmaz, amely
közvetlen érintkezés esetén
sérülést és károsodást okozhat.
● Soha ne tegye ki az akkumulátort
szikra vagy nyílt láng hatásának.
● A lemerült járműakkumulátor már
0 °C körüli hőmérsékleten
megfagyhat. A segédindító
kábelek csatlakoztatása előtt
olvassza fel a fagyott
akkumulátort.
● Az akkumulátor kezelése során viseljen védőszemüveget és
védőruhát.
● Csak azonos feszültségű (12 voltos) segédakkumulátort
használjon. A segédakkumulátor kapacitása (Ah) ne legyen
lényegesen kisebb a lemerült
akkumulátorénál.
● A segédindító kábel csatlakozói legyenek szigeteltek, és a kábel
keresztmetszete legyen legalább
16 mm 2
(dízelüzemű motor
esetén 25 mm 2
).

238Autóápolás● Ne kösse le a lemerültakkumulátort a gépkocsi
elektromos rendszeréről.
● Kapcsolja ki a felesleges fogyasztókat.
● Az indítás során ne hajoljon az akkumulátor fölé.
● A két kábel csatlakozói ne érintsék egymást.
● A két gépkocsi ne kerüljön érintkezésbe egymással a
segédindítási művelet alatt.
● Húzza be a rögzítőféket, a sebességváltót tegye üres
állásba, az automata
sebességváltót pedig P állásba.
● Nyissa mindkét akkumulátoron a pozitív saru védősapkákat.

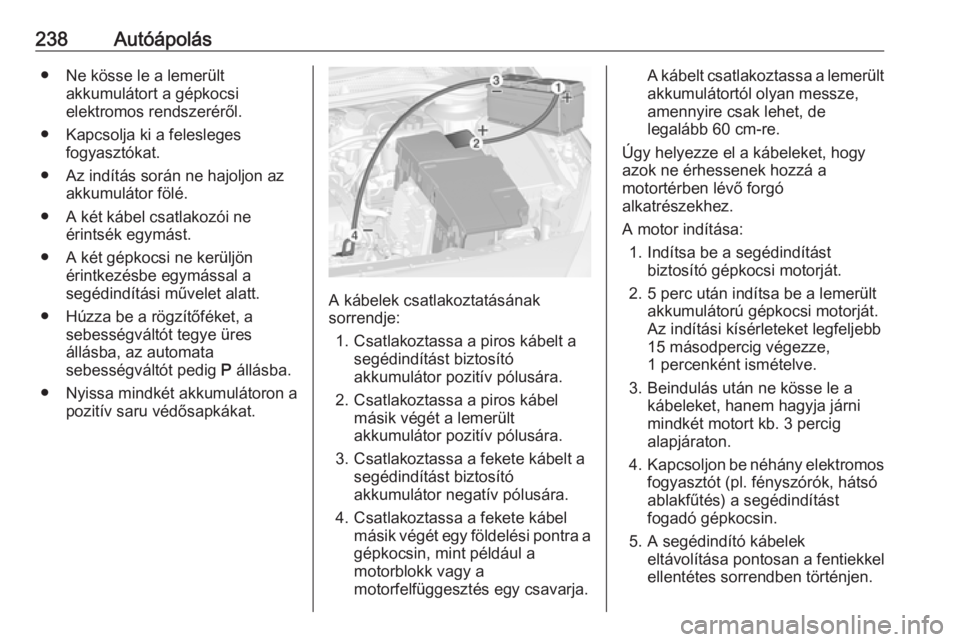

A kábelek csatlakoztatásának
sorrendje:
1. Csatlakoztassa a piros kábelt a segédindítást biztosító
akkumulátor pozitív pólusára.
2. Csatlakoztassa a piros kábel másik végét a lemerült
akkumulátor pozitív pólusára.
3. Csatlakoztassa a fekete kábelt a segédindítást biztosító
akkumulátor negatív pólusára.
4. Csatlakoztassa a fekete kábel másik végét egy földelési pontra agépkocsin, mint például a
motorblokk vagy a
motorfelfüggesztés egy csavarja.
A kábelt csatlakoztassa a lemerült
akkumulátortól olyan messze,
amennyire csak lehet, de
legalább 60 cm-re.
Úgy helyezze el a kábeleket, hogy
azok ne érhessenek hozzá a
motortérben lévő forgó
alkatrészekhez.
A motor indítása: 1. Indítsa be a segédindítást biztosító gépkocsi motorját.
2. 5 perc után indítsa be a lemerült akkumulátorú gépkocsi motorját.
Az indítási kísérleteket legfeljebb
15 másodpercig végezze, 1 percenként ismételve.
3. Beindulás után ne kösse le a kábeleket, hanem hagyja járni
mindkét motort kb. 3 percig
alapjáraton.
4. Kapcsoljon be néhány elektromos
fogyasztót (pl. fényszórók, hátsó
ablakfűtés) a segédindítást
fogadó gépkocsin.
5. A segédindító kábelek eltávolítása pontosan a fentiekkel
ellentétes sorrendben történjen.
