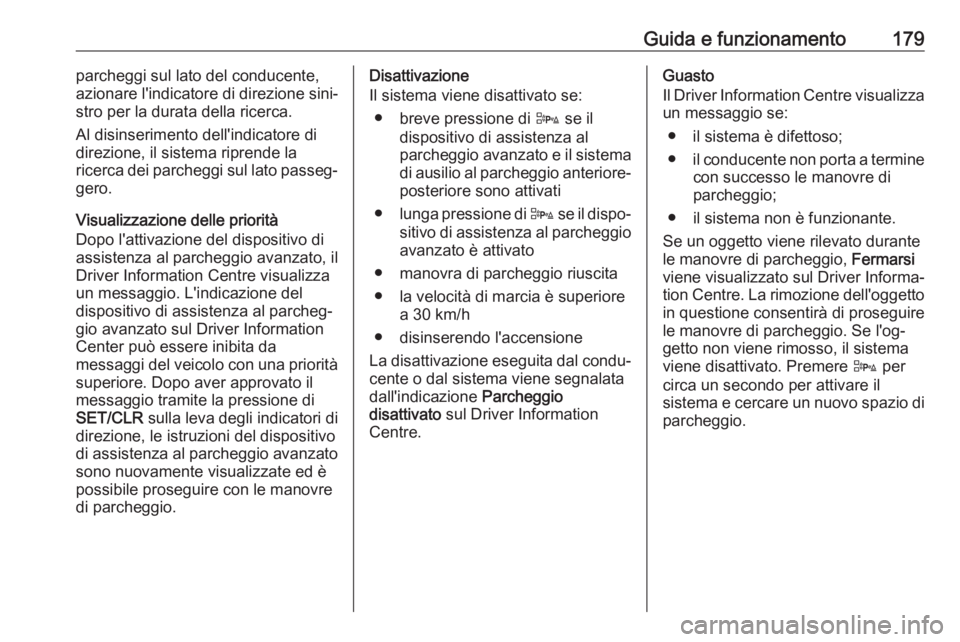

Guida e funzionamento179parcheggi sul lato del conducente,
azionare l'indicatore di direzione sini‐
stro per la durata della ricerca.
Al disinserimento dell'indicatore di
direzione, il sistema riprende la
ricerca dei parcheggi sul lato passeg‐
gero.
Visualizzazione delle priorità
Dopo l'attivazione del dispositivo di
assistenza al parcheggio avanzato, il
Driver Information Centre visualizza
un messaggio. L'indicazione del
dispositivo di assistenza al parcheg‐
gio avanzato sul Driver Information
Center può essere inibita da
messaggi del veicolo con una priorità superiore. Dopo aver approvato il
messaggio tramite la pressione di
SET/CLR sulla leva degli indicatori di
direzione, le istruzioni del dispositivo di assistenza al parcheggio avanzato sono nuovamente visualizzate ed è
possibile proseguire con le manovre
di parcheggio.Disattivazione
Il sistema viene disattivato se:
● breve pressione di D se il
dispositivo di assistenza al
parcheggio avanzato e il sistema
di ausilio al parcheggio anteriore- posteriore sono attivati
● lunga pressione di D se il dispo‐
sitivo di assistenza al parcheggio avanzato è attivato
● manovra di parcheggio riuscita
● la velocità di marcia è superiore a 30 km/h
● disinserendo l'accensione
La disattivazione eseguita dal condu‐ cente o dal sistema viene segnalata
dall'indicazione Parcheggio
disattivato sul Driver Information
Centre.Guasto
Il Driver Information Centre visualizza un messaggio se:
● il sistema è difettoso;
● il conducente non porta a termine
con successo le manovre di
parcheggio;
● il sistema non è funzionante.
Se un oggetto viene rilevato durante
le manovre di parcheggio, Fermarsi
viene visualizzato sul Driver Informa‐
tion Centre. La rimozione dell'oggetto
in questione consentirà di proseguire
le manovre di parcheggio. Se l'og‐
getto non viene rimosso, il sistema
viene disattivato. Premere D per
circa un secondo per attivare il sistema e cercare un nuovo spazio di parcheggio.

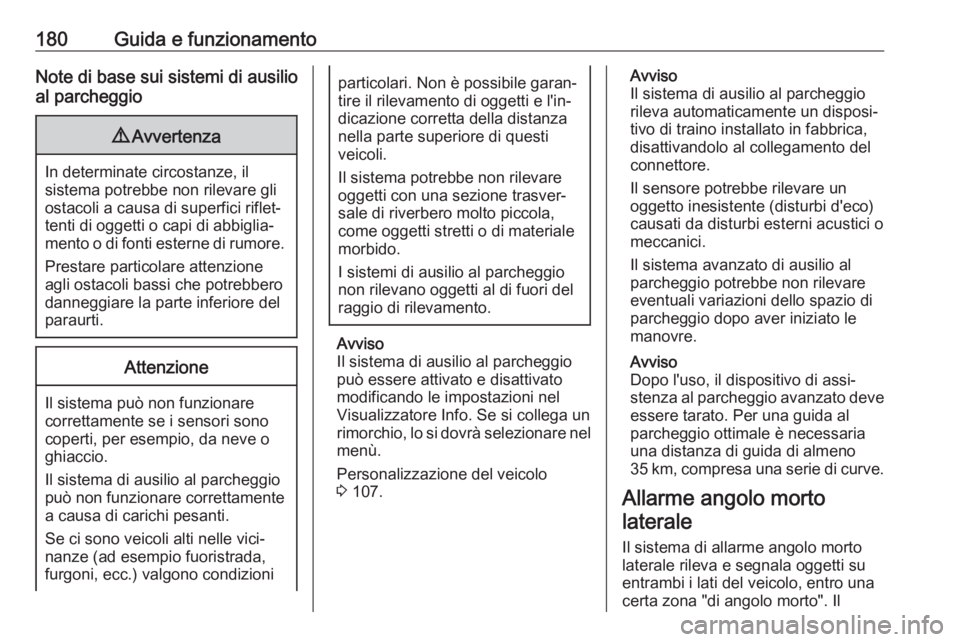

180Guida e funzionamentoNote di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
Il sistema di ausilio al parcheggio
può essere attivato e disattivato
modificando le impostazioni nel
Visualizzatore Info. Se si collega un
rimorchio, lo si dovrà selezionare nel
menù.
Personalizzazione del veicolo
3 107.
Avviso
Il sistema di ausilio al parcheggio
rileva automaticamente un disposi‐ tivo di traino installato in fabbrica,
disattivandolo al collegamento del
connettore.
Il sensore potrebbe rilevare un
oggetto inesistente (disturbi d'eco)
causati da disturbi esterni acustici o
meccanici.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre.
Avviso
Dopo l'uso, il dispositivo di assi‐
stenza al parcheggio avanzato deve essere tarato. Per una guida al
parcheggio ottimale è necessaria
una distanza di guida di almeno
35 km, compresa una serie di curve.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il

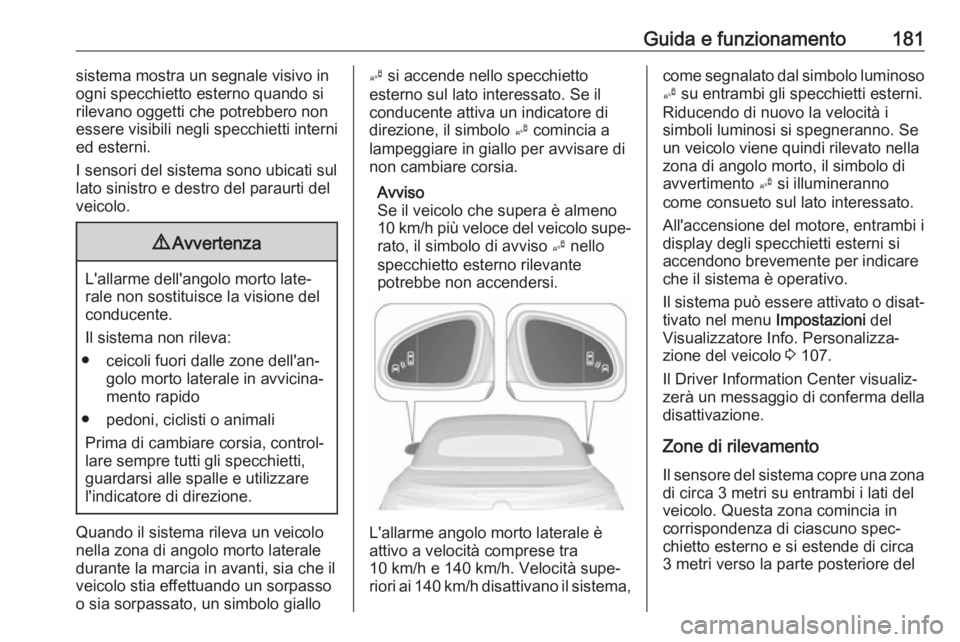

Guida e funzionamento181sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni ed esterni.
I sensori del sistema sono ubicati sul
lato sinistro e destro del paraurti del
veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il
conducente attiva un indicatore di
direzione, il simbolo B comincia a
lampeggiare in giallo per avvisare di
non cambiare corsia.
Avviso
Se il veicolo che supera è almeno
10 km/h più veloce del veicolo supe‐
rato, il simbolo di avviso B nello
specchietto esterno rilevante
potrebbe non accendersi.
L'allarme angolo morto laterale è
attivo a velocità comprese tra
10 km/h e 140 km/h. Velocità supe‐
riori ai 140 km/h disattivano il sistema,
come segnalato dal simbolo luminoso
B su entrambi gli specchietti esterni.
Riducendo di nuovo la velocità i
simboli luminosi si spegneranno. Se
un veicolo viene quindi rilevato nella
zona di angolo morto, il simbolo di
avvertimento B si illumineranno
come consueto sul lato interessato.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel menu Impostazioni del
Visualizzatore Info. Personalizza‐ zione del veicolo 3 107.
Il Driver Information Center visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento
Il sensore del sistema copre una zona di circa 3 metri su entrambi i lati del
veicolo. Questa zona comincia in
corrispondenza di ciascuno spec‐
chietto esterno e si estende di circa
3 metri verso la parte posteriore del

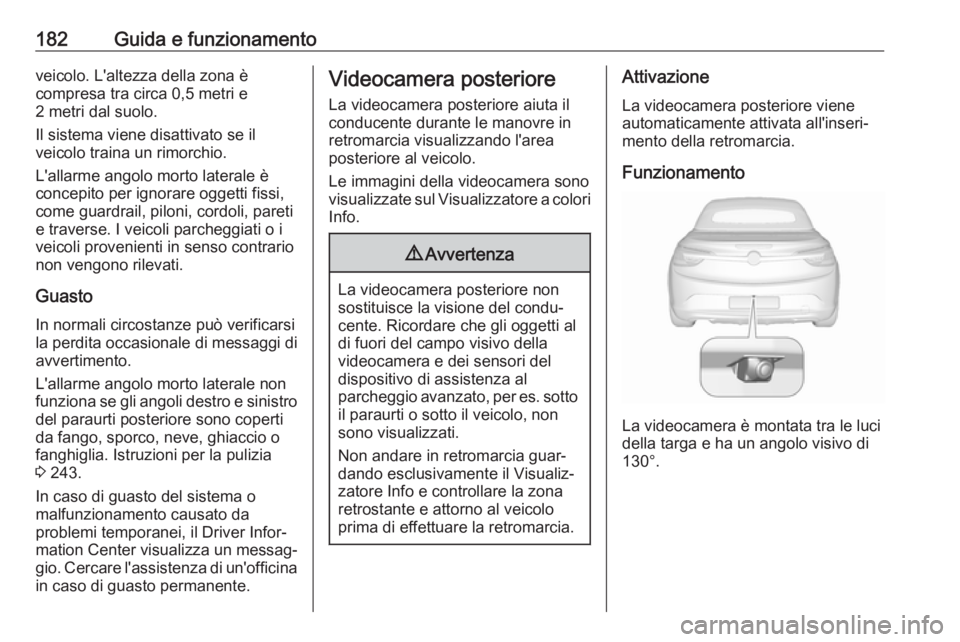

182Guida e funzionamentoveicolo. L'altezza della zona è
compresa tra circa 0,5 metri e
2 metri dal suolo.
Il sistema viene disattivato se il
veicolo traina un rimorchio.
L'allarme angolo morto laterale è
concepito per ignorare oggetti fissi,
come guardrail, piloni, cordoli, pareti
e traverse. I veicoli parcheggiati o i
veicoli provenienti in senso contrario
non vengono rilevati.
GuastoIn normali circostanze può verificarsi
la perdita occasionale di messaggi di
avvertimento.
L'allarme angolo morto laterale non funziona se gli angoli destro e sinistro
del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio o
fanghiglia. Istruzioni per la pulizia
3 243.
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, il Driver Infor‐
mation Center visualizza un messag‐
gio. Cercare l'assistenza di un'officina
in caso di guasto permanente.Videocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di assistenza al
parcheggio avanzato, per es. sotto il paraurti o sotto il veicolo, non
sono visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata tra le luci
della targa e ha un angolo visivo di
130°.

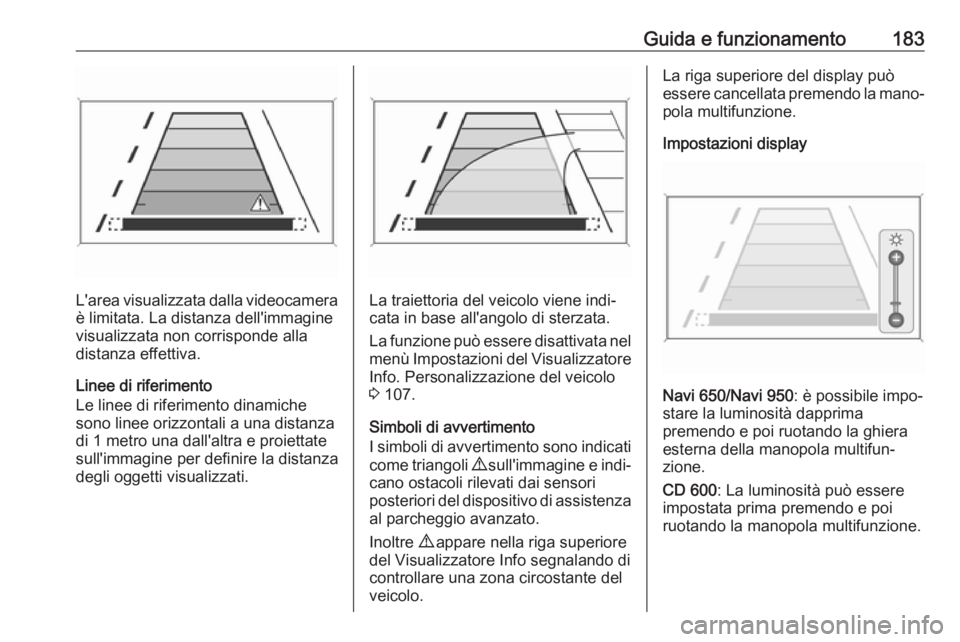

Guida e funzionamento183
L'area visualizzata dalla videocameraè limitata. La distanza dell'immagine
visualizzata non corrisponde alla distanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche sono linee orizzontali a una distanza
di 1 metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
La funzione può essere disattivata nel
menù Impostazioni del Visualizzatore
Info. Personalizzazione del veicolo
3 107.
Simboli di avvertimento
I simboli di avvertimento sono indicati come triangoli 9 sull'immagine e indi‐
cano ostacoli rilevati dai sensori
posteriori del dispositivo di assistenza al parcheggio avanzato.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di controllare una zona circostante del
veicolo.
La riga superiore del display può
essere cancellata premendo la mano‐
pola multifunzione.
Impostazioni display
Navi 650/Navi 950 : è possibile impo‐
stare la luminosità dapprima
premendo e poi ruotando la ghiera
esterna della manopola multifun‐
zione.
CD 600 : La luminosità può essere
impostata prima premendo e poi
ruotando la manopola multifunzione.

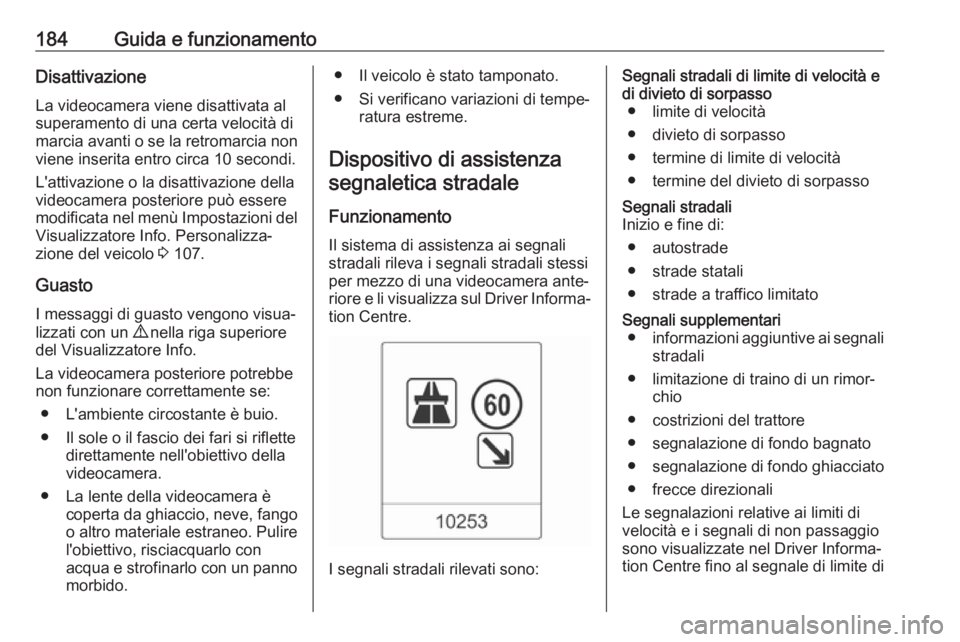

184Guida e funzionamentoDisattivazioneLa videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non
viene inserita entro circa 10 secondi.
L'attivazione o la disattivazione della
videocamera posteriore può essere modificata nel menù Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 107.
Guasto I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● La lente della videocamera è coperta da ghiaccio, neve, fango
o altro materiale estraneo. Pulire
l'obiettivo, risciacquarlo con
acqua e strofinarlo con un panno morbido.● Il veicolo è stato tamponato.
● Si verificano variazioni di tempe‐ ratura estreme.
Dispositivo di assistenza
segnaletica stradale
Funzionamento
Il sistema di assistenza ai segnali
stradali rileva i segnali stradali stessi
per mezzo di una videocamera ante‐ riore e li visualizza sul Driver Informa‐
tion Centre.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ● limite di velocità
● divieto di sorpasso
● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
● autostrade
● strade statali
● strade a traffico limitatoSegnali supplementari ● informazioni aggiuntive ai segnali
stradali
● limitazione di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● frecce direzionali
Le segnalazioni relative ai limiti di
velocità e i segnali di non passaggio

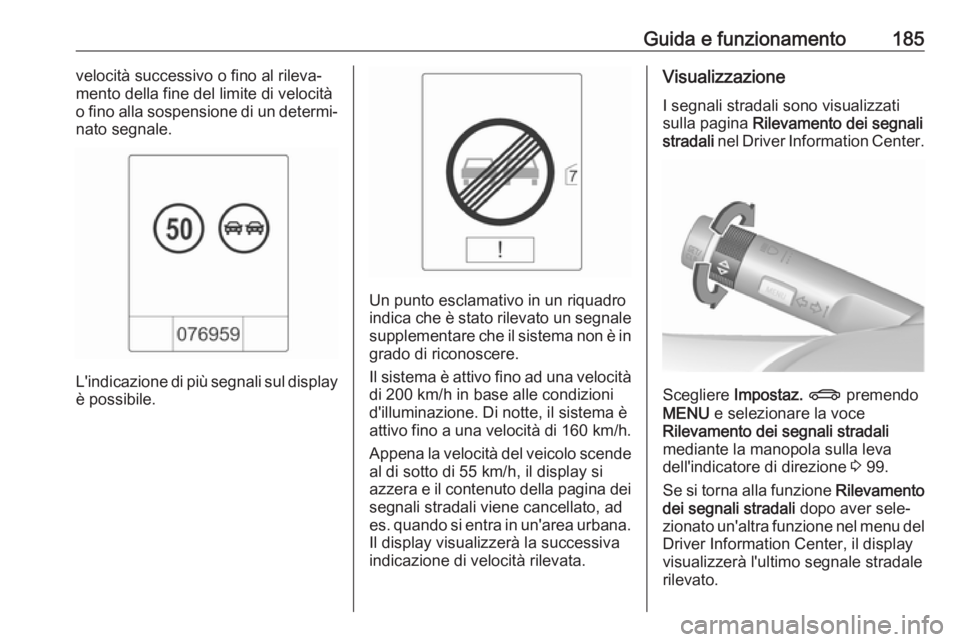

sono visualizzate nel Driver Informa‐
tion Centre fino al segnale di limite di

Guida e funzionamento185velocità successivo o fino al rileva‐mento della fine del limite di velocità
o fino alla sospensione di un determi‐
nato segnale.
L'indicazione di più segnali sul display è possibile.
Un punto esclamativo in un riquadroindica che è stato rilevato un segnale
supplementare che il sistema non è in
grado di riconoscere.
Il sistema è attivo fino ad una velocità
di 200 km/h in base alle condizioni
d'illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Appena la velocità del veicolo scende al di sotto di 55 km/h, il display si
azzera e il contenuto della pagina dei segnali stradali viene cancellato, ad
es. quando si entra in un'area urbana.
Il display visualizzerà la successiva
indicazione di velocità rilevata.
Visualizzazione
I segnali stradali sono visualizzati
sulla pagina Rilevamento dei segnali
stradali nel Driver Information Center.
Scegliere Impostaz. X premendo
MENU e selezionare la voce
Rilevamento dei segnali stradali
mediante la manopola sulla leva
dell'indicatore di direzione 3 99.
Se si torna alla funzione Rilevamento
dei segnali stradali dopo aver sele‐
zionato un'altra funzione nel menu del Driver Information Center, il display
visualizzerà l'ultimo segnale stradale
rilevato.

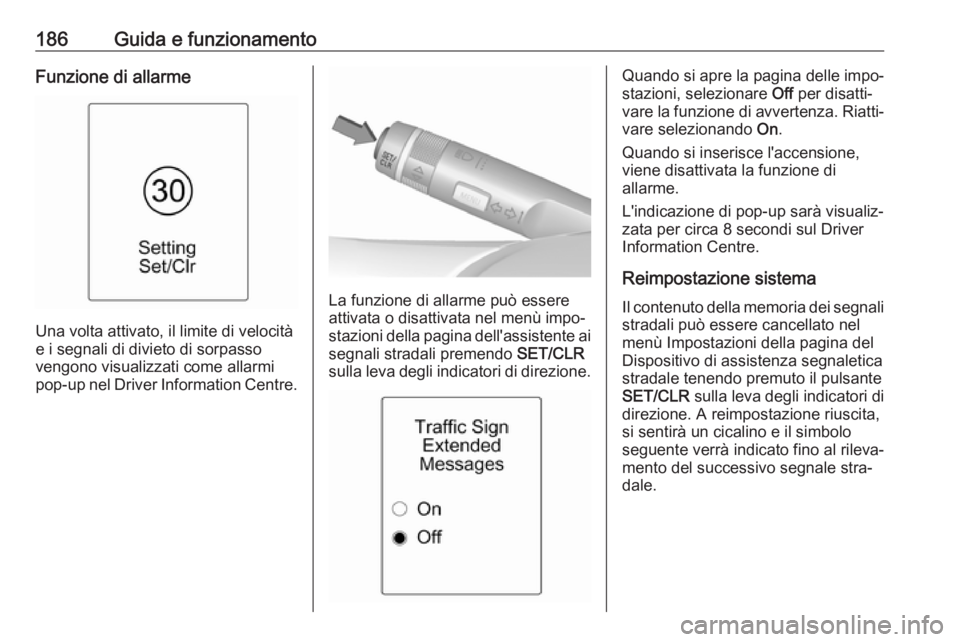

186Guida e funzionamentoFunzione di allarme
Una volta attivato, il limite di velocità
e i segnali di divieto di sorpasso
vengono visualizzati come allarmi
pop-up nel Driver Information Centre.
La funzione di allarme può essere
attivata o disattivata nel menù impo‐
stazioni della pagina dell'assistente ai
segnali stradali premendo SET/CLR
sulla leva degli indicatori di direzione.
Quando si apre la pagina delle impo‐
stazioni, selezionare Off per disatti‐
vare la funzione di avvertenza. Riatti‐ vare selezionando On.
Quando si inserisce l'accensione,
viene disattivata la funzione di
allarme.
L'indicazione di pop-up sarà visualiz‐ zata per circa 8 secondi sul Driver
Information Centre.
Reimpostazione sistema
Il contenuto della memoria dei segnali stradali può essere cancellato nel
menù Impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale tenendo premuto il pulsante
SET/CLR sulla leva degli indicatori di
direzione. A reimpostazione riuscita,
si sentirà un cicalino e il simbolo
seguente verrà indicato fino al rileva‐
mento del successivo segnale stra‐
dale.

Guida e funzionamento187
In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale
vengono reimpostati automatica‐
mente dal sistema.
Guasto Il sistema di assistenza per i segnalistradali potrebbe non funzionare
correttamente se:
● La zona del parabrezza dove si trova la videocamera anteriore
non è pulita.
● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti oppure ombra. In
questo caso Rilev. segn. str.
mancante per condiz. meteo
apparirà nel Driver Information Center.
● I segnali stradali non sono montati correttamente o sono
danneggiati.
● I segnali stradali non sono conformi alla Convenzione di
Vienna sui segnali stradali
(Wiener Übereinkommen über
Straßenverkehrszeichen).Attenzione
Scopo del sistema è quello di
aiutare il conducente a ricono‐
scere alcuni segnali stradali
quando guida ad una velocità
compresa in un intervallo definito.
Non ignorare i segnali stradali non
visualizzati dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente dalla totale responsabilità per l'uti‐
lizzo del veicolo.
Avvisatore di cambio
accidentale della corsia di marcia
L'avvisatore del cambio accidentale
della corsia di marcia rileva la segna‐ letica orizzontale di corsia di marcia
tramite una videocamera anteriore. Il
sistema rileva i cambi di corsia e
informa il conducente in caso di
cambio di corsia accidentale
mediante segnalazioni visive e
acustiche.

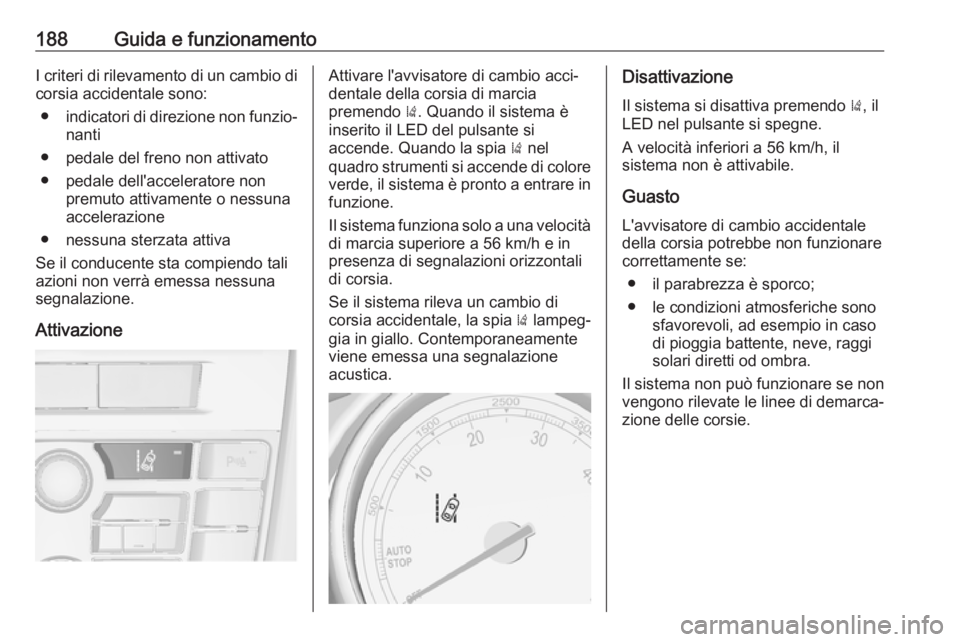

188Guida e funzionamentoI criteri di rilevamento di un cambio dicorsia accidentale sono:
● indicatori di direzione non funzio‐
nanti
● pedale del freno non attivato
● pedale dell'acceleratore non premuto attivamente o nessuna
accelerazione
● nessuna sterzata attiva
Se il conducente sta compiendo tali
azioni non verrà emessa nessuna segnalazione.
AttivazioneAttivare l'avvisatore di cambio acci‐
dentale della corsia di marcia
premendo ). Quando il sistema è
inserito il LED del pulsante si
accende. Quando la spia ) nel
quadro strumenti si accende di colore
verde, il sistema è pronto a entrare in funzione.
Il sistema funziona solo a una velocità
di marcia superiore a 56 km/h e in
presenza di segnalazioni orizzontali
di corsia.
Se il sistema rileva un cambio di
corsia accidentale, la spia ) lampeg‐
gia in giallo. Contemporaneamente viene emessa una segnalazione
acustica.Disattivazione
Il sistema si disattiva premendo ), il
LED nel pulsante si spegne.
A velocità inferiori a 56 km/h, il
sistema non è attivabile.
GuastoL'avvisatore di cambio accidentale
della corsia potrebbe non funzionare
correttamente se:
● il parabrezza è sporco;
● le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti od ombra.
Il sistema non può funzionare se non
vengono rilevate le linee di demarca‐
zione delle corsie.
