Sõiduki hooldamine199
1. Pöörata lambipesa vastupäeva jaeemaldada peegeldist.
2. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
3. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
4. Sisestage lambipesa peegeldisse, keerates päripäeva,
ja fikseerige.
Eesmised suunatuled
1. Keerake katet (1) vastupäeva ja eemaldage.
2. Joonisel on näidatud halogeen- esilaternatega versioon.
Joonisel on näidatud
kohanduvate esilaternatega
versioon.

200Sõiduki hooldamineKeerake lambipesa vastupäeva
selle vabastamiseks ja
eemaldamiseks peegeldist.
3. Keerake lamp vastupäeva lambipesast välja.
4. Sisestage lambipessa uus lamp, keerates päripäeva.
5. Panna lambipesa peegeldisse ja pöörata päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Tagatuled
1. Avage ja eemaldage pakiruumi kaane sisekate, vabastades selle
kruvi mündi abil.
2. Piduri-, taga- ja udutuledes on kasutusel valgusdioodid (LED-id)
ja neid ei saa vahetada.
Eemaldage lambipesa, pöörates
seda vastupäeva.
Suunatuled ( 1)
Tagurdustuled ( 2)
3. Eemaldage ja vahetage lamp

Sõiduki hooldamine2014. Sisestage lambihoidiktagalaternasse ja pöörake seda
päripäeva.
5. Sulgege kate, sisestades esmalt fiksaatorid. Lukustage kate,
pöörates kruvi mündi abil
päripäeva.
Lisatuled pakiruumi kaane raamis 1. Avage pakiruumi kaas.
2. Vabastada külgmise ehispaneeli kate ja eemaldada.
3. Eemaldage lambipesa, pööratesseda vastupäeva.
Suunatuled ( 1)
Tagatuled ( 2)
4. Eemaldage ja vahetage lamp.
5. Sisestage lambipesa laternasse ja pöörake seda päripäeva.
6. Kinnitage külgmine ehispaneel.

202Sõiduki hooldamineKülgmised suunatuledLambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule poole ja eemaldage parem ots ees.
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.

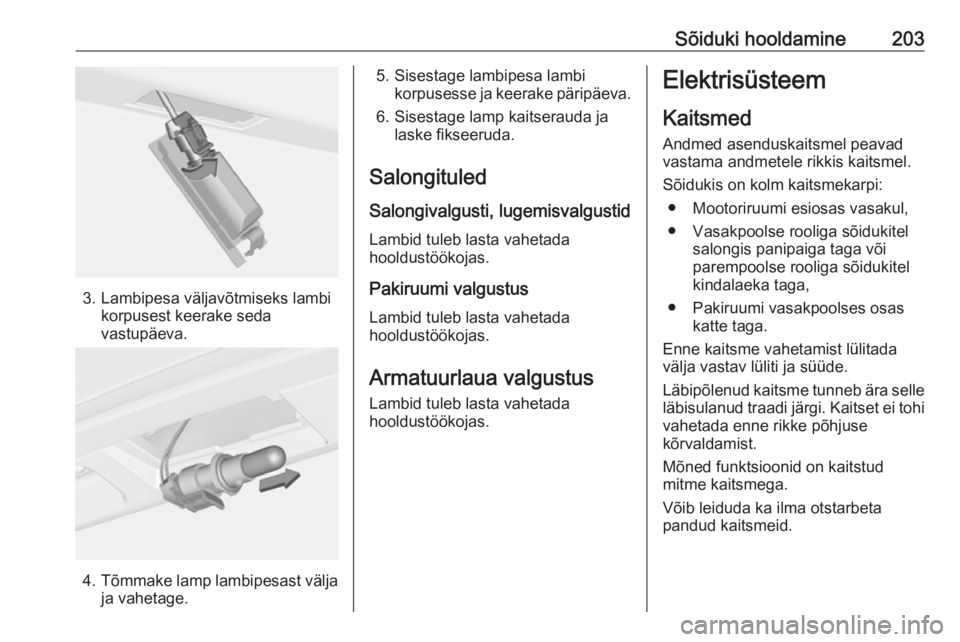

Sõiduki hooldamine203
3. Lambipesa väljavõtmiseks lambikorpusest keerake seda
vastupäeva.
4. Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Salongituled Salongivalgusti, lugemisvalgustidLambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● Mootoriruumi esiosas vasakul,
● Vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga,
● Pakiruumi vasakpoolses osas katte taga.
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.

204Sõiduki hooldamine
Kaitsme-eemaldiKaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.

Sõiduki hooldamine205NrAhel1Mootori juhtplokk2Lambdaandur3Kütuse sissepritse, süütesüs‐
teem4Kütuse sissepritse, süütesüs‐
teem5–6Peegli soojendus7Ventilaatori juhtimine8Lambdaandur, mootori jahutus9Tagaakna andur10Sõiduki aku andur11Pakiruumi kaane vabastamine12Kohanduvad esituled, tulede
automaatjuhtimine13ABS-pidurisüsteemi klapid14–15Mootori juhtplokk16Käiviti17Käigukasti juhtplokk18Tagaklaasi soojendusNrAhel19Eesmised elektriajamiga aknad20Tagumised elektriajamiga aknad21Tagumine elektrikeskus22Vasakpoolne kaugtuli (halogeen)23Esilaternapesurid24Parem lähituli (ksenoon)25Vasak lähituli (ksenoon)26Eesmised udutuled27Diislikütusesoojendus28Käivitus- ja seiskamissüsteem29Elektriline seisupidur30ABS pump31–32Turvapadi33Kohanduvad esituled, tulede
automaatjuhtimine34Siseõhuringlus35Elektriajamiga aknad,
vihmaandur, välispeegel36Kliimaseade

206Sõiduki hooldamineNrAhel37–38Vaakumpump39Kütusesüsteemi juhtplokk40Esiklaasipesurisüsteem41Parempoolne kaugtuli (halo‐
geen)42Jahutusventilaator43Klaasipuhasti44–45Jahutusventilaator46–47Helisignaal48Jahutusventilaator49Kütusepump50Esitulede reguleerimine, kohan‐ duvad esituled51–52Lisasoojendi (diiselmootoril)NrAhel53Käigukasti juhtplokk, mootori
juhtplokk54Vaakumpump, näidikuplokk,
soojendussüsteem, kliimasead‐
mesüsteem
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik ja suruda seda
lukustuse avamiseks vasakule.
Pöörata panipaik alla ja eemaldada
see.

Sõiduki hooldamine207
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kindalaegas, seejärel avada
kate ja pöörata see alla.
NrAhel1Näidikud2Kere juhtmoodul, välisvalgustus3Kere juhtmoodul, välisvalgustus4Infotainment-süsteem5Infotainment-süsteem, näidik6Pistikupesa, sigaretisüütel7Pistikupesa8Kere juhtmoodul, vasak lähituli9Kere juhtmoodul, parem lähituli10Kere juhtmoodul, ukselukud11Siseventilaator12Juhi elektriiste13Kõrvalistuja elektriajamiga iste14Diagnostikapistik15Turvapadi16Pakiruumi kaane relee17Kliimaseadmesüsteem18Hooldusdiagnostika19Kere juhtmoodul, pidurituled,
tagatuled, salongituled20–NrAhel21Näidikuplokk22Süütesüsteem23Kere juhtmoodul24Kere juhtmoodul25–26Pakiruumi lisa pistikupesa
Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.

208Sõiduki hooldamineKaitsmete ülesandedNrAhel1Pehme katuse juhtmoodul,
parempoolne mootor2–3Parkimisabi4Selektiivne katalüütiline redut‐
seerimissüsteem5–6–7Elektriajamiga iste8Pehme katuse juhtmoodulNrAhel9Selektiivne katalüütiline redut‐
seerimissüsteem10Selektiivne katalüütiline redut‐
seerimissüsteem11Haagise moodul, rehvirõhumo‐
nitor ja tahavaatekaamera12Pehme katuse juhtmoodul, taga‐
tuled13–14Tagaiste elektriajamiga kokku‐
pööramine15–16Istmeventilatsioon, tahavaate‐
kaamera, pehme katuse juht‐
moodul17–18–19Rooliratta soojendus20–21Istmesoojendus22–NrAhel23Pehme katuse juhtmoodul,
vasakpoolne mootor24Selektiivne katalüütiline redut‐
seerimissüsteem25–26Mittelogistilise režiimi ühendus‐
kaitse27Passiivne sisend28–29Hüdropump30–31–32FlexRide
