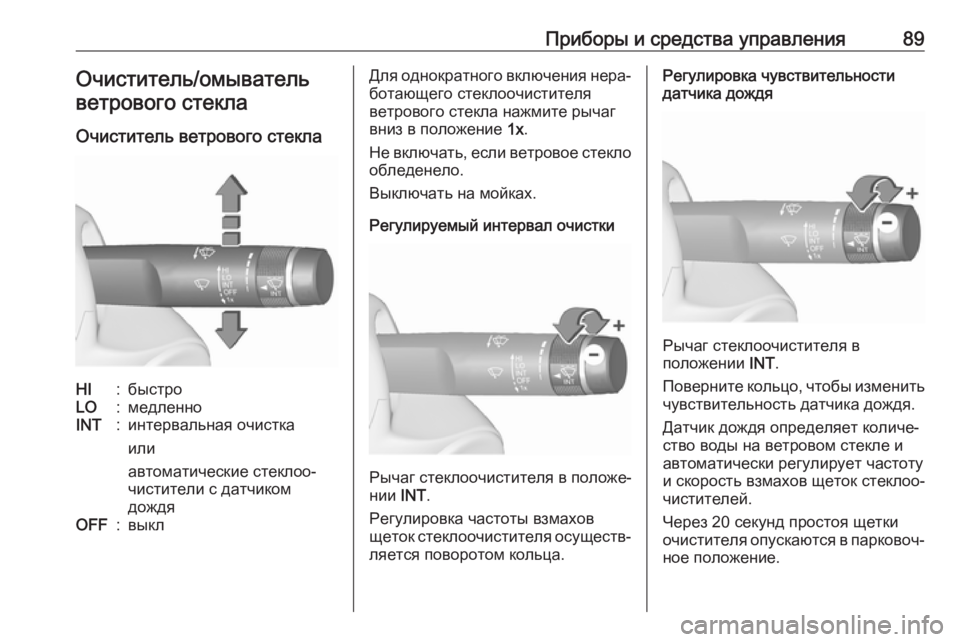

Приборы и средства управления89Очиститель/омывательветрового стекла
Очиститель ветрового стеклаHI:быстроLO:медленноINT:интервальная очистка
или
автоматические стеклоо‐
чистители с датчиком
дождяOFF:выклДля однократного включения нера‐ ботающего стеклоочистителя
ветрового стекла нажмите рычаг
вниз в положение 1x.
Не включать, если ветровое стекло
обледенело.
Выключать на мойках.
Регулируемый интервал очистки
Рычаг стеклоочистителя в положе‐
нии INT.
Регулировка частоты взмахов щеток стеклоочистителя осуществ‐
ляется поворотом кольца.
Регулировка чувствительности
датчика дождя
Рычаг стеклоочистителя в
положении INT.
Поверните кольцо, чтобы изменить
чувствительность датчика дождя.
Датчик дождя определяет количе‐ство воды на ветровом стекле и
автоматически регулирует частоту
и скорость взмахов щеток стеклоо‐
чистителей.
Через 20 секунд простоя щетки очистителя опускаются в парковоч‐ ное положение.

90Приборы и средства управления
Не допускайте попадания на
датчик пыли, грязи и льда.
Омыватель ветрового стекла и
фар
Потяните рычаг. Жидкость из
омывателя разбрызгивается на
ветровое стекло, а стеклоочисти‐
тель делает несколько взмахов по
стеклу.
При включенном головном освеще‐ нии омывающая жидкость будет
разбрызгиваться и на фары, при
условии, что вы будете тянуть
рычаг на себя достаточно длитель‐
ное время. После этого омыватель фар отключается на
5 циклов омывания или до тех пор,
пока двигатель или фары не будут выключены и снова включены.
Наружная температура На понижение температуры
воздуха указатель реагирует
сразу, а на повышение - с задерж‐
кой.
На иллюстрации показан графиче‐
ский информационный дисплей
На иллюстрации показан цветной
информационный дисплей

Приборы и средства управления91
Если наружная температура
опускается до 3 °C, в информа‐
ционном центре водителя выво‐
дится предупреждающее сообще‐
ние.
9 Предупреждение
Дорога может быть покрыта
льдом, даже если дисплей пока‐ зывает несколько градусов
выше 0 °C.
Часы
Дата и время отображаются на
информационном дисплее.
Настройки времени и даты
CD 400plus/CD 400/CD 300
Нажмите CONFIG. На экране
появится меню Настройки.
Выбрать Время и дата .
Выбираемые опции установок:
● Задать время: Изменяет
время, отображаемое на
дисплее.
● Задать дату: Изменяет дату,
отображаемую на дисплее.
● Задать формат времени : Пере‐
ключает индикацию часов
между 12 ч и 24 ч .
●Задать формат даты : Пере‐
ключает индикацию даты
между ММДДГГГГ и
ДД.ММ.ГГГГ .
● Отобразить часы : Включает/
выключает отображение
времени на дисплее.
● RDS-синхр. времени : Сигнал
RDS большинства передатчи‐
ков ОВЧ автоматически уста‐
навливает время. Для синхро‐ низации времени RDS могут
потребоваться несколько
минут. Некоторые передатчики
правильный сигнал времени не
посылают. В таких случаях
рекомендуется выключить
автоматическую синхрониза‐
цию времени.
Сохранение индивидуальных
настроек автомобиля 3 116.
Настройки времени и даты Navi 950/Navi 650/CD 600
Нажмите Config и выберите в меню
пункт Время и дата , чтобы откры‐
лось соответствующее подменю.

92Приборы и средства управления
Примечание
Если активизирована функция
RDS-синхр. времени , время и
дата автоматически устанавли‐ ваются системой.
Более подробная информация
приведена в руководстве по
информационно-развлекатель‐
ной системе.
Установить время
Чтобы изменить настройки
времени, выберите пункт меню
Задать время . Поверните много‐
функциональную ручку, чтобы
изменить первую настройку.
Нажмите многофункциональную
ручку, чтобы подтвердить ввод.
Цветная отметка переместится на
следующую настройку.
Откорректируйте все настройки.
Установка даты
Чтобы изменить настройки
времени, выберите пункт меню
Задать дату . Поверните много‐
функциональную ручку, чтобы
изменить первую настройку.
Нажмите многофункциональную
ручку, чтобы подтвердить ввод.
Цветная отметка переместится на следующую настройку.
Откорректируйте все настройки.
Формат времени
Чтобы выбрать нужный формат времени, выберите Формат
времени . Активизируйте 12 ч или
24 ч .
Сохранение индивидуальных
настроек автомобиля 3 116.Штепсельные розетки
Розетка электропитания напряже‐
нием 12 вольт располагается в передней консоли.

Приборы и средства управления93Еще одна розетка электропитания
напряжением 12 вольт распола‐
гается в задней консоли. Опустить
крышку вниз.
Максимальная потребляемая
мощность не должна превышать
120 Ватт.
При выключенном зажигании
розетки электропитания обесто‐
чены. Питание розеток также
отключается при падении заряда
аккумулятора автомобиля ниже
определенного уровня.
Подключенные дополнительные
приборы должны отвечать требо‐
ваниям по электромагнитной
совместимости в соответствии с
DIN VDE 40 839.
Не подключайте генерирующие
электрический ток приборы, напри‐
мер, зарядные устройства или
аккумуляторы.
Не повредите розетку, вставляя не подходящие к ней вилки шнуров
питания.
Система автоматической оста‐
новки и пуска двигателя 3 158.Прикуриватель
Прикуриватель располагается в
передней консоли.
Нажмите прикуриватель. Он
выключается автоматически, когда спираль раскалится. Выньте прику‐
риватель.
Пепельницы
Внимание
Предназначены только для
пепла, а не для горящих окур‐
ков.
Переносную пепельницу можно
устанавливать в подстаканники.

94Приборы и средства управленияСигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
Спидометр
Показывает скорость движения
автомобиля.
Одометр
Нижняя строка показывает прой‐
денный путь в километрах.
Счетчик текущего пробега
W отображает зарегистрирован‐
ное расстояние с момента послед‐
него сброса.
Имеется два счетчика дальности
поездки, которые можно использо‐
вать для разных поездок. Выбор
между страницами W1 и W 2
производится поворотом регулиро‐
вочного колесика на рычажке
сигнала поворота.
Любой из счетчиков текущего
пробега можно сбросить незави‐
симо при включенном зажигании:
выберите соответствующую стра‐
ницу, нажмите и удерживайте

Приборы и средства управления95кнопку сброса несколько секунд
или нажмите SET/CLR на рычажке
сигнала поворота.
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.
Информационный центр водителя
3 106.
Тахометр
Отображение числа оборотов.
Для экономии топлива следует по
возможности выбирать передачи
так, чтобы поддерживать мини‐ мальные обороты двигателя.
Внимание
Если указатель переходит вкрасную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Отображает уровень топлива в
баке.
Индикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Категорически запрещается
движение до полного опустошения бака.
Из-за остающегося в баке топлива объем дозаправки может бытьменьше указанной емкости бака.
Индикатор температуры охлаждающей жидкостидвигателя

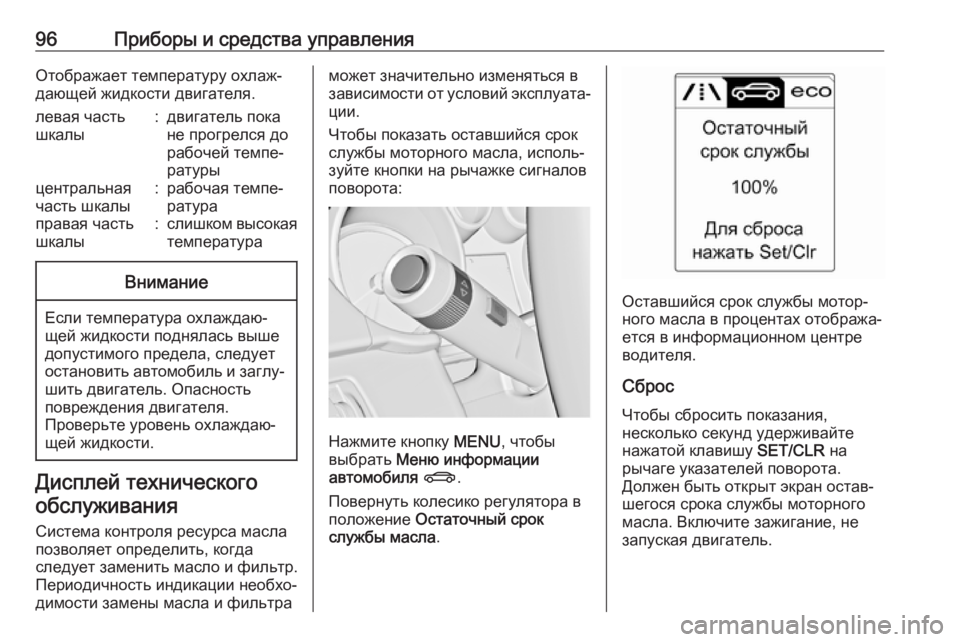

96Приборы и средства управленияОтображает температуру охлаж‐
дающей жидкости двигателя.левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая
температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
Дисплей технического
обслуживания
Система контроля ресурса масла
позволяет определить, когда
следует заменить масло и фильтр.
Периодичность индикации необхо‐
димости замены масла и фильтра
может значительно изменяться в
зависимости от условий эксплуата‐ ции.
Чтобы показать оставшийся срок
службы моторного масла, исполь‐
зуйте кнопки на рычажке сигналов
поворота:
Нажмите кнопку MENU, чтобы
выбрать Меню информации
автомобиля X .
Повернуть колесико регулятора в
положение Остаточный срок
службы масла .
Оставшийся срок службы мотор‐
ного масла в процентах отобража‐
ется в информационном центре
водителя.
Сброс
Чтобы сбросить показания,
несколько секунд удерживайте
нажатой клавишу SET/CLR на
рычаге указателей поворота.
Должен быть открыт экран остав‐
шегося срока службы моторного
масла. Включите зажигание, не
запуская двигатель.

Приборы и средства управления97Систему для ее правильной
работы следует сбрасывать в
исходное состояние каждый раз
при замене моторного масла.
Обратитесь за помощью на стан‐
цию техобслуживания.
Следующее техобслуживание
Если по расчетам системы масло
выработало свой ресурс, на
дисплее информационного центра
водителя отобразится предупреж‐
дающее сообщение. Моторное
масло и масляный фильтр следует заменить в мастерской в течениеодной недели или не превышаяпробега в 500 км (в зависимости от
того, какое событие наступит
первым).
Информационный центр водителя
3 106.
Информация по обслуживанию
3 267.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описаниераспространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться. При вклю‐ чении зажигания на короткое
время загорится большинство
индикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
ченияКонтрольные индикаторы
панели приборов
Контрольные индикаторы на
центральной консоли

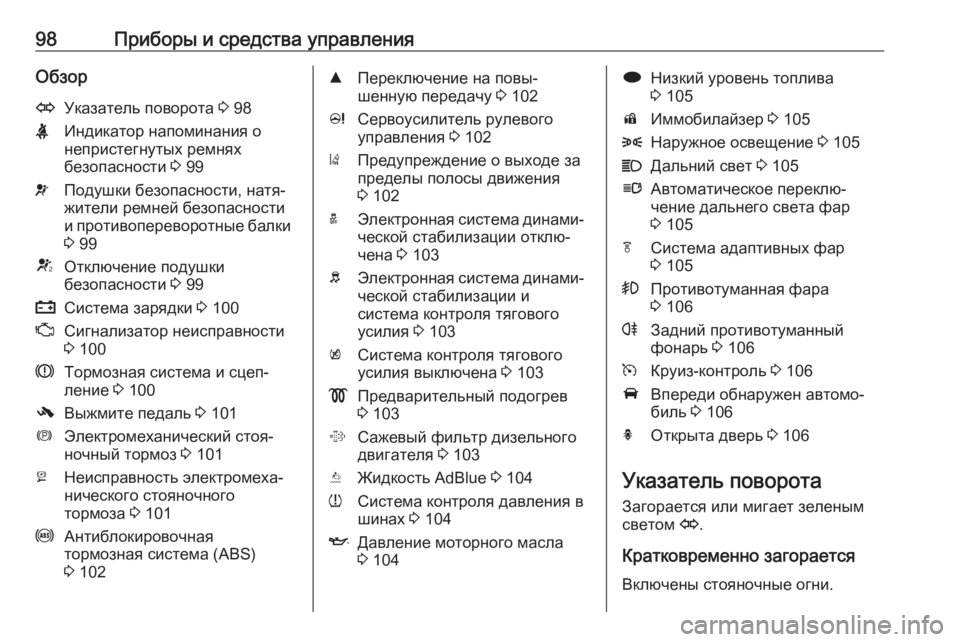

98Приборы и средства управленияОбзорOУказатель поворота 3 98XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 99vПодушки безопасности, натя‐
жители ремней безопасности
и противопереворотные балки
3 99VОтключение подушки
безопасности 3 99pСистема зарядки 3 100ZСигнализатор неисправности
3 100RТормозная система и сцеп‐
ление 3 100-Выжмите педаль 3 101mЭлектромеханический стоя‐
ночный тормоз 3 101jНеисправность электромеха‐
нического стояночного
тормоза 3 101uАнтиблокировочная
тормозная система (ABS)
3 102RПереключение на повы‐
шенную передачу 3 102cСервоусилитель рулевого
управления 3 102)Предупреждение о выходе за
пределы полосы движения
3 102aЭлектронная система динами‐
ческой стабилизации отклю‐
чена 3 103bЭлектронная система динами‐
ческой стабилизации и
система контроля тягового
усилия 3 103kСистема контроля тягового
усилия выключена 3 103!Предварительный подогрев
3 103%Сажевый фильтр дизельного
двигателя 3 103YЖидкость AdBlue 3 104wСистема контроля давления в
шинах 3 104IДавление моторного масла
3 104iНизкий уровень топлива
3 105dИммобилайзер 3 1058Наружное освещение 3 105CДальний свет 3 105lАвтоматическое переклю‐
чение дальнего света фар
3 105fСистема адаптивных фар
3 105>Противотуманная фара
3 106rЗадний противотуманный
фонарь 3 106mКруиз-контроль 3 106AВпереди обнаружен автомо‐
биль 3 106hОткрыта дверь 3 106
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается
Включены стояночные огни.
