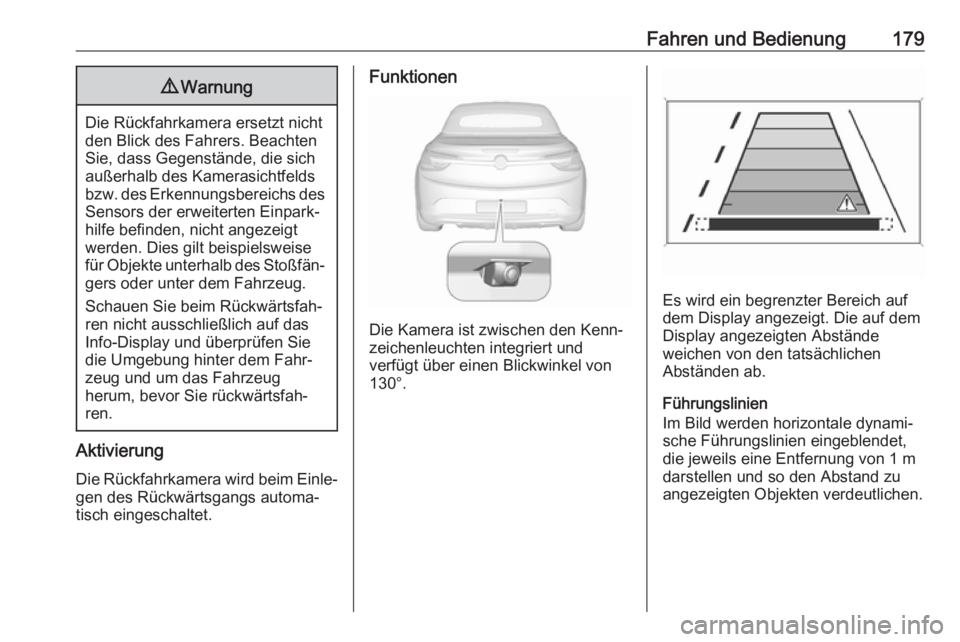

Fahren und Bedienung1799Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug
herum, bevor Sie rückwärtsfah‐
ren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten integriert und
verfügt über einen Blickwinkel von
130°.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Führungslinien
Im Bild werden horizontale dynami‐ sche Führungslinien eingeblendet,die jeweils eine Entfernung von 1 mdarstellen und so den Abstand zu
angezeigten Objekten verdeutlichen.

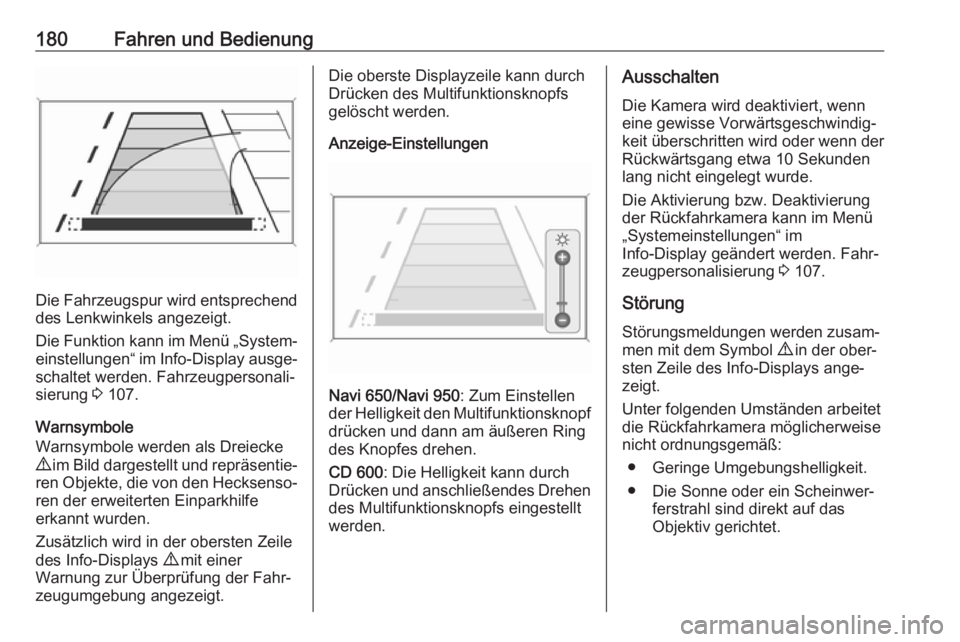

180Fahren und Bedienung
Die Fahrzeugspur wird entsprechenddes Lenkwinkels angezeigt.
Die Funktion kann im Menü „System‐
einstellungen“ im Info-Display ausge‐
schaltet werden. Fahrzeugpersonali‐ sierung 3 107.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐
ren der erweiterten Einparkhilfe
erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐
zeugumgebung angezeigt.
Die oberste Displayzeile kann durch
Drücken des Multifunktionsknopfs
gelöscht werden.
Anzeige-Einstellungen
Navi 650/Navi 950 : Zum Einstellen
der Helligkeit den Multifunktionsknopf drücken und dann am äußeren Ringdes Knopfes drehen.
CD 600 : Die Helligkeit kann durch
Drücken und anschließendes Drehen
des Multifunktionsknopfs eingestellt
werden.
Ausschalten
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü „Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 107.
Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das
Objektiv gerichtet.

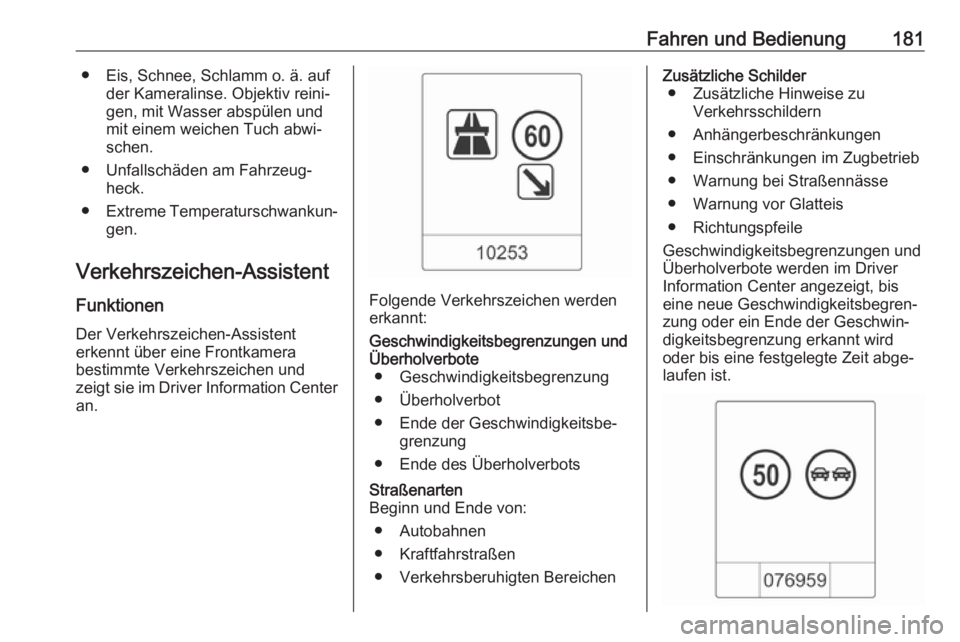

Fahren und Bedienung181● Eis, Schnee, Schlamm o. ä. aufder Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Verkehrszeichen-Assistent
Funktionen Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Driver Information Center
an.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Autobahnen
● Kraftfahrstraßen
● Verkehrsberuhigten BereichenZusätzliche Schilder ● Zusätzliche Hinweise zu Verkehrsschildern
● Anhängerbeschränkungen
● Einschränkungen im Zugbetrieb ● Warnung bei Straßennässe
● Warnung vor Glatteis
● Richtungspfeile
Geschwindigkeitsbegrenzungen und
Überholverbote werden im Driver
Information Center angezeigt, bis
eine neue Geschwindigkeitsbegren‐
zung oder ein Ende der Geschwin‐
digkeitsbegrenzung erkannt wird
oder bis eine festgelegte Zeit abge‐
laufen ist.

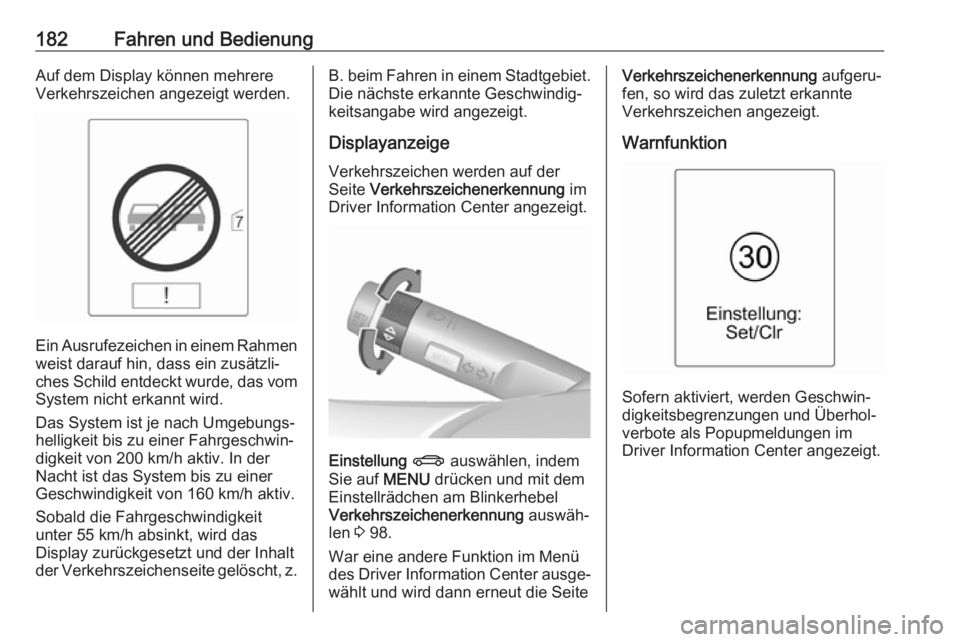

182Fahren und BedienungAuf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein Ausrufezeichen in einem Rahmen weist darauf hin, dass ein zusätzli‐
ches Schild entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐ digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer
Geschwindigkeit von 160 km/h aktiv.
Sobald die Fahrgeschwindigkeit
unter 55 km/h absinkt, wird das
Display zurückgesetzt und der Inhalt
der Verkehrszeichenseite gelöscht, z.
B. beim Fahren in einem Stadtgebiet.
Die nächste erkannte Geschwindig‐
keitsangabe wird angezeigt.
Displayanzeige Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
Driver Information Center angezeigt.
Einstellung X auswählen, indem
Sie auf MENU drücken und mit dem
Einstellrädchen am Blinkerhebel
Verkehrszeichenerkennung auswäh‐
len 3 98.
War eine andere Funktion im Menü
des Driver Information Center ausge‐ wählt und wird dann erneut die Seite
Verkehrszeichenerkennung aufgeru‐
fen, so wird das zuletzt erkannte
Verkehrszeichen angezeigt.
Warnfunktion
Sofern aktiviert, werden Geschwin‐
digkeitsbegrenzungen und Überhol‐
verbote als Popupmeldungen im
Driver Information Center angezeigt.

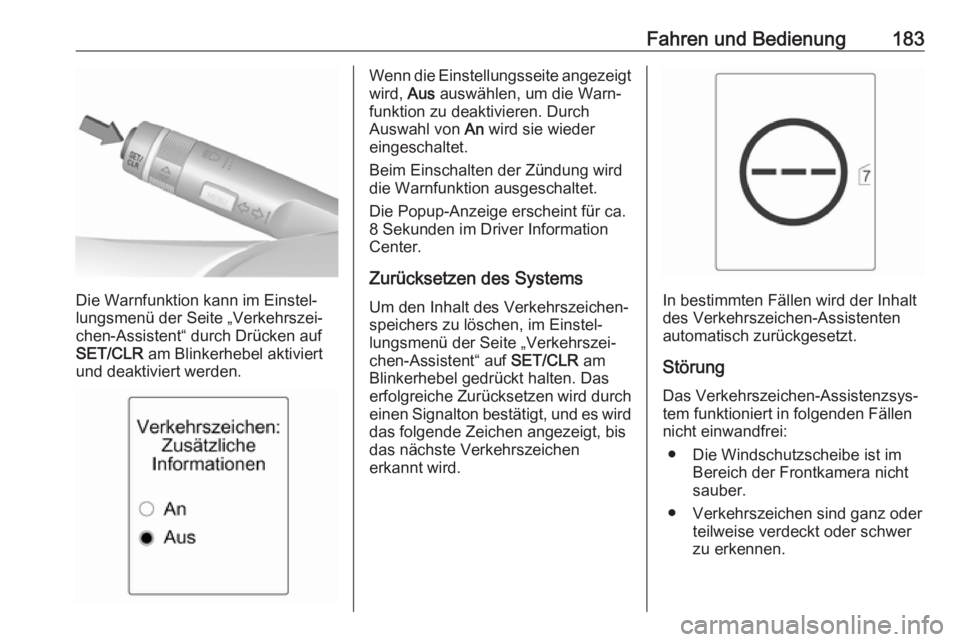

Fahren und Bedienung183
Die Warnfunktion kann im Einstel‐
lungsmenü der Seite „Verkehrszei‐
chen-Assistent“ durch Drücken auf
SET/CLR am Blinkerhebel aktiviert
und deaktiviert werden.
Wenn die Einstellungsseite angezeigt wird, Aus auswählen, um die Warn‐
funktion zu deaktivieren. Durch
Auswahl von An wird sie wieder
eingeschaltet.
Beim Einschalten der Zündung wird
die Warnfunktion ausgeschaltet.
Die Popup-Anzeige erscheint für ca.
8 Sekunden im Driver Information
Center.
Zurücksetzen des Systems
Um den Inhalt des Verkehrszeichen‐ speichers zu löschen, im Einstel‐
lungsmenü der Seite „Verkehrszei‐
chen-Assistent“ auf SET/CLR am
Blinkerhebel gedrückt halten. Das erfolgreiche Zurücksetzen wird durch
einen Signalton bestätigt, und es wird
das folgende Zeichen angezeigt, bis
das nächste Verkehrszeichen
erkannt wird.
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch zurückgesetzt.
Störung
Das Verkehrszeichen-Assistenzsys‐ tem funktioniert in folgenden Fällen
nicht einwandfrei:
● Die Windschutzscheibe ist im Bereich der Frontkamera nicht
sauber.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.

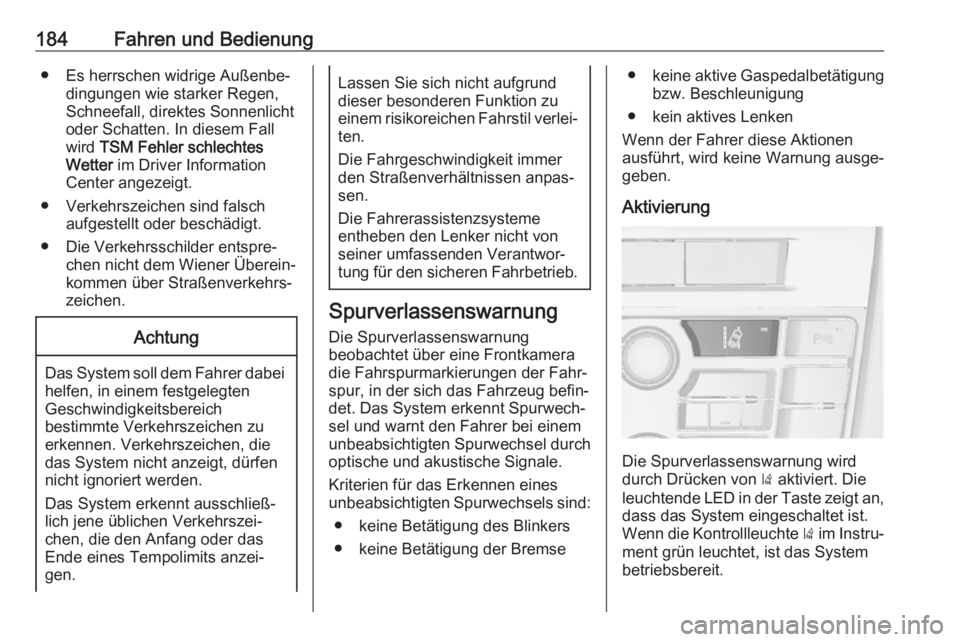

184Fahren und Bedienung● Es herrschen widrige Außenbe‐dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten. In diesem Fall
wird TSM Fehler schlechtes
Wetter im Driver Information
Center angezeigt.
● Verkehrszeichen sind falsch aufgestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐
zeichen.Achtung
Das System soll dem Fahrer dabei helfen, in einem festgelegten
Geschwindigkeitsbereich
bestimmte Verkehrszeichen zu
erkennen. Verkehrszeichen, die
das System nicht anzeigt, dürfen
nicht ignoriert werden.
Das System erkennt ausschließ‐
lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐
ten.
Die Fahrgeschwindigkeit immer den Straßenverhältnissen anpas‐sen.
Die Fahrerassistenzsysteme
entheben den Lenker nicht von
seiner umfassenden Verantwor‐
tung für den sicheren Fahrbetrieb.
Spurverlassenswarnung
Die Spurverlassenswarnung
beobachtet über eine Frontkamera
die Fahrspurmarkierungen der Fahr‐
spur, in der sich das Fahrzeug befin‐
det. Das System erkennt Spurwech‐
sel und warnt den Fahrer bei einem
unbeabsichtigten Spurwechsel durch
optische und akustische Signale.
Kriterien für das Erkennen eines
unbeabsichtigten Spurwechsels sind:
● keine Betätigung des Blinkers
● keine Betätigung der Bremse
● keine aktive Gaspedalbetätigung
bzw. Beschleunigung
● kein aktives Lenken
Wenn der Fahrer diese Aktionen
ausführt, wird keine Warnung ausge‐
geben.
Aktivierung
Die Spurverlassenswarnung wird
durch Drücken von ) aktiviert. Die
leuchtende LED in der Taste zeigt an, dass das System eingeschaltet ist.
Wenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.

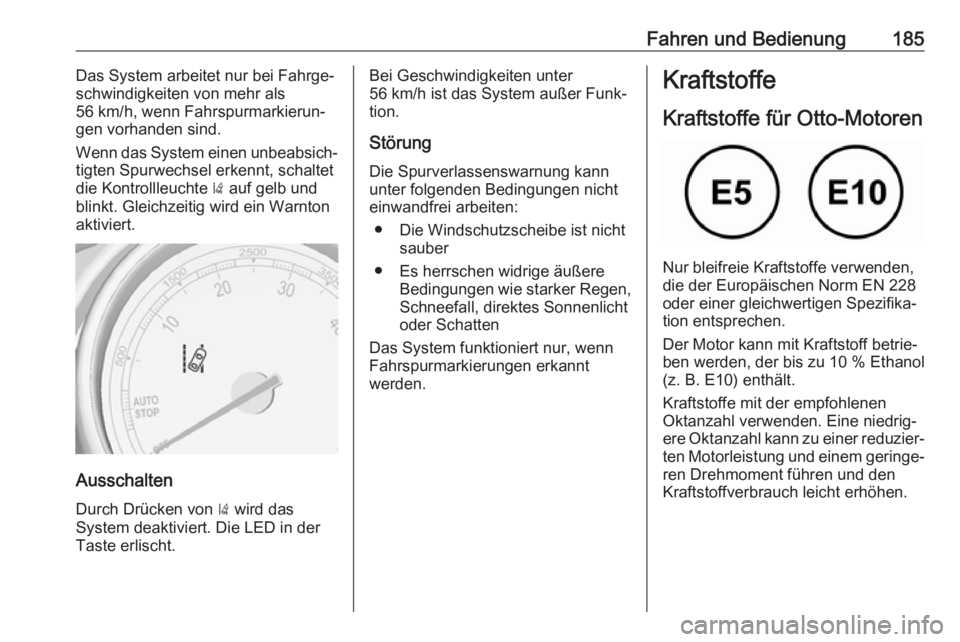

Fahren und Bedienung185Das System arbeitet nur bei Fahrge‐
schwindigkeiten von mehr als
56 km/h, wenn Fahrspurmarkierun‐
gen vorhanden sind.
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton
aktiviert.
Ausschalten
Durch Drücken von ) wird das
System deaktiviert. Die LED in der
Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System außer Funk‐
tion.
Störung Die Spurverlassenswarnung kannunter folgenden Bedingungen nicht
einwandfrei arbeiten:
● Die Windschutzscheibe ist nicht sauber
● Es herrschen widrige äußere Bedingungen wie starker Regen,Schneefall, direktes Sonnenlicht
oder Schatten
Das System funktioniert nur, wenn
Fahrspurmarkierungen erkannt
werden.Kraftstoffe
Kraftstoffe für Otto-Motoren
Nur bleifreie Kraftstoffe verwenden,
die der Europäischen Norm EN 228
oder einer gleichwertigen Spezifika‐
tion entsprechen.
Der Motor kann mit Kraftstoff betrie‐
ben werden, der bis zu 10 % Ethanol
(z. B. E10) enthält.
Kraftstoffe mit der empfohlenen
Oktanzahl verwenden. Eine niedrig‐
ere Oktanzahl kann zu einer reduzier‐
ten Motorleistung und einem geringe‐ ren Drehmoment führen und den
Kraftstoffverbrauch leicht erhöhen.

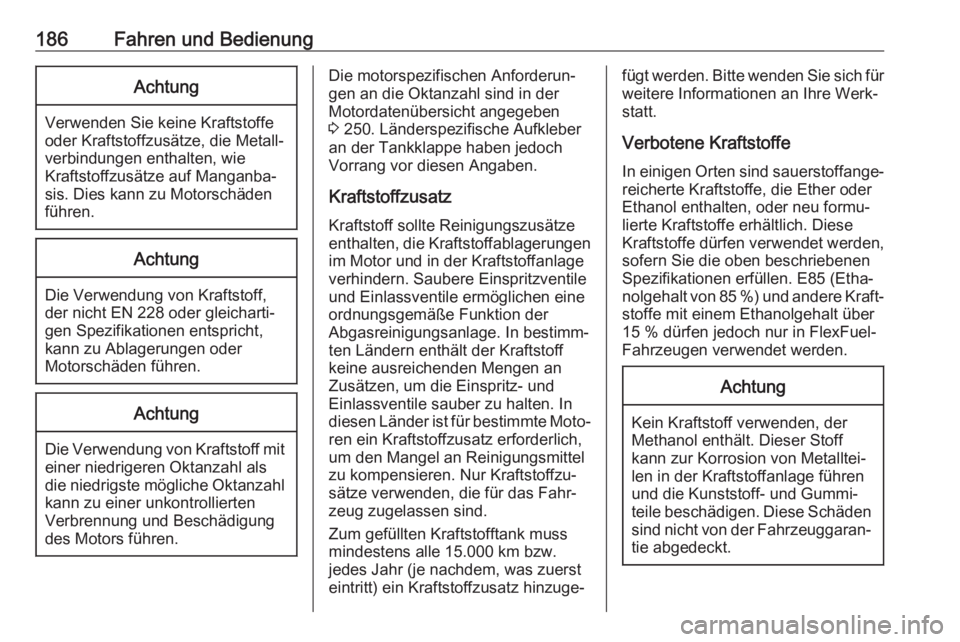

186Fahren und BedienungAchtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie
Kraftstoffzusätze auf Manganba‐
sis. Dies kann zu Motorschäden führen.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Ablagerungen oder
Motorschäden führen.
Achtung
Die Verwendung von Kraftstoff mit einer niedrigeren Oktanzahl als
die niedrigste mögliche Oktanzahl
kann zu einer unkontrollierten
Verbrennung und Beschädigung
des Motors führen.
Die motorspezifischen Anforderun‐
gen an die Oktanzahl sind in der
Motordatenübersicht angegeben
3 250. Länderspezifische Aufkleber
an der Tankklappe haben jedoch
Vorrang vor diesen Angaben.
Kraftstoffzusatz
Kraftstoff sollte Reinigungszusätze
enthalten, die Kraftstoffablagerungen im Motor und in der Kraftstoffanlage
verhindern. Saubere Einspritzventile
und Einlassventile ermöglichen eine
ordnungsgemäße Funktion der
Abgasreinigungsanlage. In bestimm‐ ten Ländern enthält der Kraftstoff
keine ausreichenden Mengen an
Zusätzen, um die Einspritz- und
Einlassventile sauber zu halten. In
diesen Länder ist für bestimmte Moto‐
ren ein Kraftstoffzusatz erforderlich,
um den Mangel an Reinigungsmittel
zu kompensieren. Nur Kraftstoffzu‐
sätze verwenden, die für das Fahr‐
zeug zugelassen sind.
Zum gefüllten Kraftstofftank muss
mindestens alle 15.000 km bzw.
jedes Jahr (je nachdem, was zuerst
eintritt) ein Kraftstoffzusatz hinzuge‐fügt werden. Bitte wenden Sie sich für
weitere Informationen an Ihre Werk‐
statt.
Verbotene Kraftstoffe
In einigen Orten sind sauerstoffange‐ reicherte Kraftstoffe, die Ether oder
Ethanol enthalten, oder neu formu‐
lierte Kraftstoffe erhältlich. Diese
Kraftstoffe dürfen verwendet werden,
sofern Sie die oben beschriebenen
Spezifikationen erfüllen. E85 (Etha‐
nolgehalt von 85 %) und andere Kraft‐ stoffe mit einem Ethanolgehalt über
15 % dürfen jedoch nur in FlexFuel-
Fahrzeugen verwendet werden.Achtung
Kein Kraftstoff verwenden, der
Methanol enthält. Dieser Stoff
kann zur Korrosion von Metalltei‐ len in der Kraftstoffanlage führenund die Kunststoff- und Gummi‐teile beschädigen. Diese Schäden sind nicht von der Fahrzeuggaran‐tie abgedeckt.

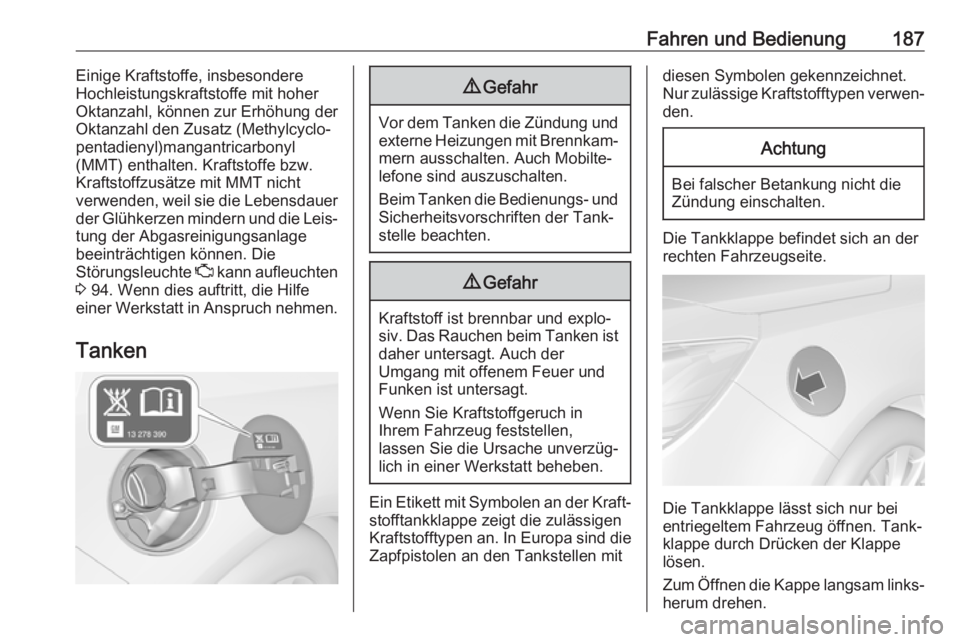

Fahren und Bedienung187Einige Kraftstoffe, insbesondere
Hochleistungskraftstoffe mit hoher
Oktanzahl, können zur Erhöhung der
Oktanzahl den Zusatz (Methylcyclo‐ pentadienyl)mangantricarbonyl
(MMT) enthalten. Kraftstoffe bzw.
Kraftstoffzusätze mit MMT nicht
verwenden, weil sie die Lebensdauer
der Glühkerzen mindern und die Leis‐
tung der Abgasreinigungsanlage
beeinträchtigen können. Die
Störungsleuchte Z kann aufleuchten
3 94. Wenn dies auftritt, die Hilfe
einer Werkstatt in Anspruch nehmen.
Tanken9 Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten. Auch Mobilte‐
lefone sind auszuschalten.
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der
Umgang mit offenem Feuer und
Funken ist untersagt.
Wenn Sie Kraftstoffgeruch in
Ihrem Fahrzeug feststellen,
lassen Sie die Ursache unverzüg‐
lich in einer Werkstatt beheben.
Ein Etikett mit Symbolen an der Kraft‐
stofftankklappe zeigt die zulässigen
Kraftstofftypen an. In Europa sind die
Zapfpistolen an den Tankstellen mit
diesen Symbolen gekennzeichnet. Nur zulässige Kraftstofftypen verwen‐ den.Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.
Die Tankklappe lässt sich nur bei
entriegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe
lösen.
Zum Öffnen die Kappe langsam links‐ herum drehen.

188Fahren und Bedienung

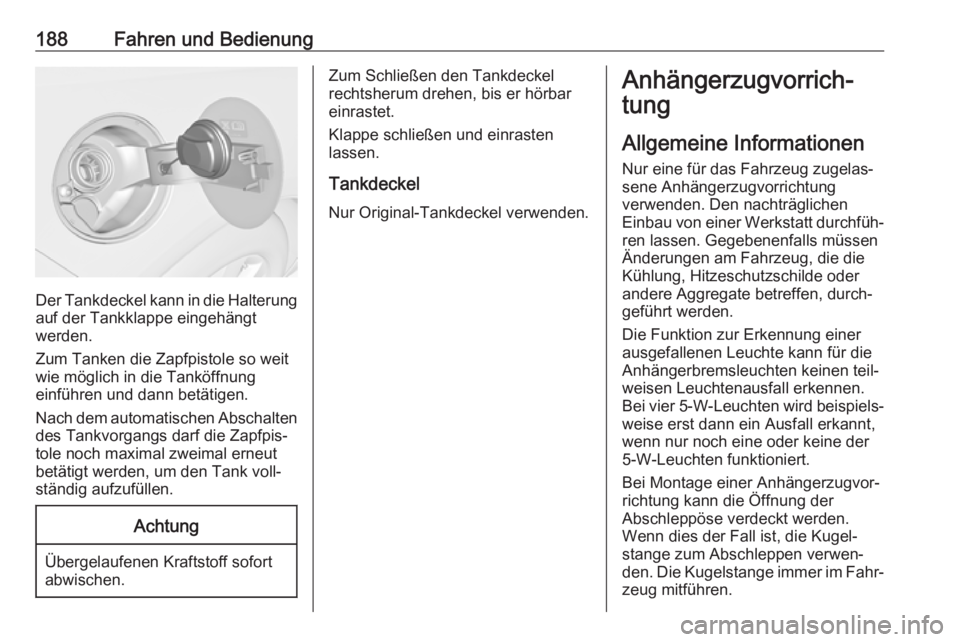

Der Tankdeckel kann in die Halterungauf der Tankklappe eingehängt
werden.
Zum Tanken die Zapfpistole so weit
wie möglich in die Tanköffnung
einführen und dann betätigen.
Nach dem automatischen Abschalten
des Tankvorgangs darf die Zapfpis‐ tole noch maximal zweimal erneut
betätigt werden, um den Tank voll‐
ständig aufzufüllen.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Zum Schließen den Tankdeckel
rechtsherum drehen, bis er hörbar
einrastet.
Klappe schließen und einrasten
lassen.
TankdeckelNur Original-Tankdeckel verwenden.Anhängerzugvorrich‐tung
Allgemeine Informationen
Nur eine für das Fahrzeug zugelas‐ sene Anhängerzugvorrichtung
verwenden. Den nachträglichen
Einbau von einer Werkstatt durchfüh‐ ren lassen. Gegebenenfalls müssen
Änderungen am Fahrzeug, die die
Kühlung, Hitzeschutzschilde oder
andere Aggregate betreffen, durch‐
geführt werden.
Die Funktion zur Erkennung einer
ausgefallenen Leuchte kann für die Anhängerbremsleuchten keinen teil‐
weisen Leuchtenausfall erkennen.
Bei vier 5-W-Leuchten wird beispiels‐
weise erst dann ein Ausfall erkannt,
wenn nur noch eine oder keine der
5-W-Leuchten funktioniert.
Bei Montage einer Anhängerzugvor‐
richtung kann die Öffnung der
Abschleppöse verdeckt werden.
Wenn dies der Fall ist, die Kugel‐
stange zum Abschleppen verwen‐
den. Die Kugelstange immer im Fahr‐ zeug mitführen.
