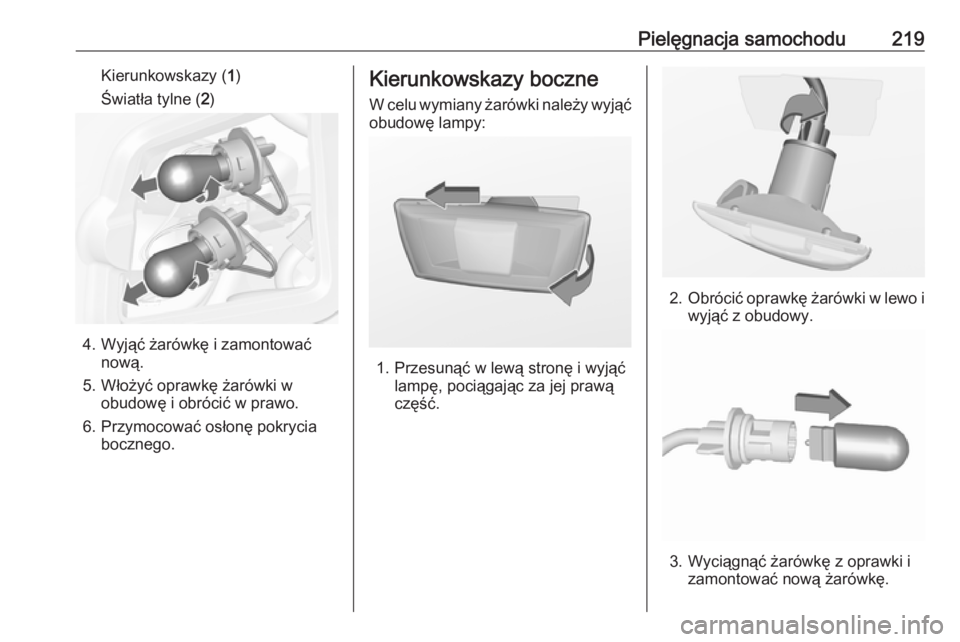

Pielęgnacja samochodu219Kierunkowskazy (1)
Światła tylne ( 2)
4. Wyjąć żarówkę i zamontować
nową.
5. Włożyć oprawkę żarówki w obudowę i obrócić w prawo.
6. Przymocować osłonę pokrycia bocznego.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.

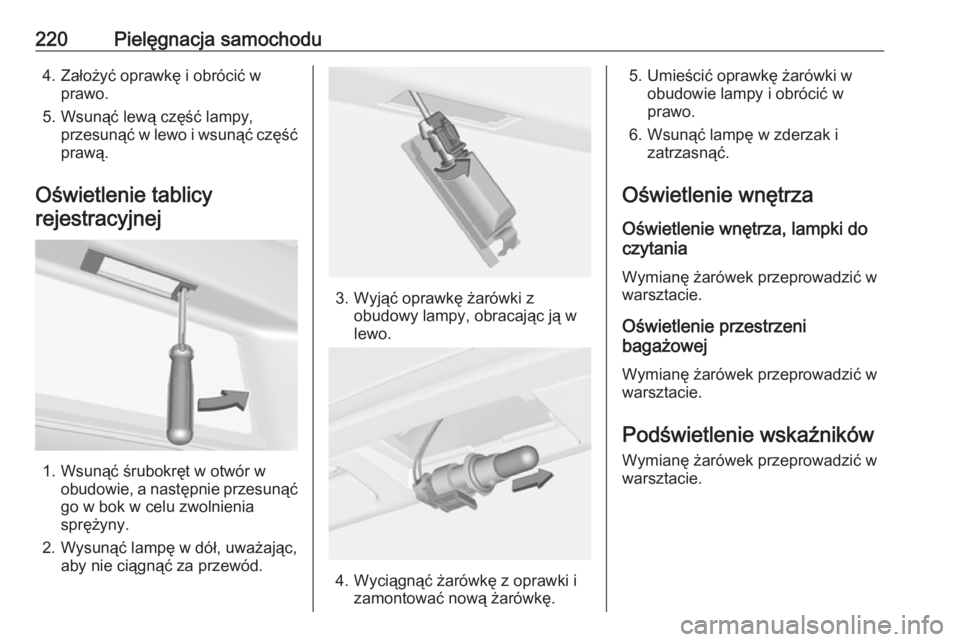

220Pielęgnacja samochodu4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki z obudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki wobudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.

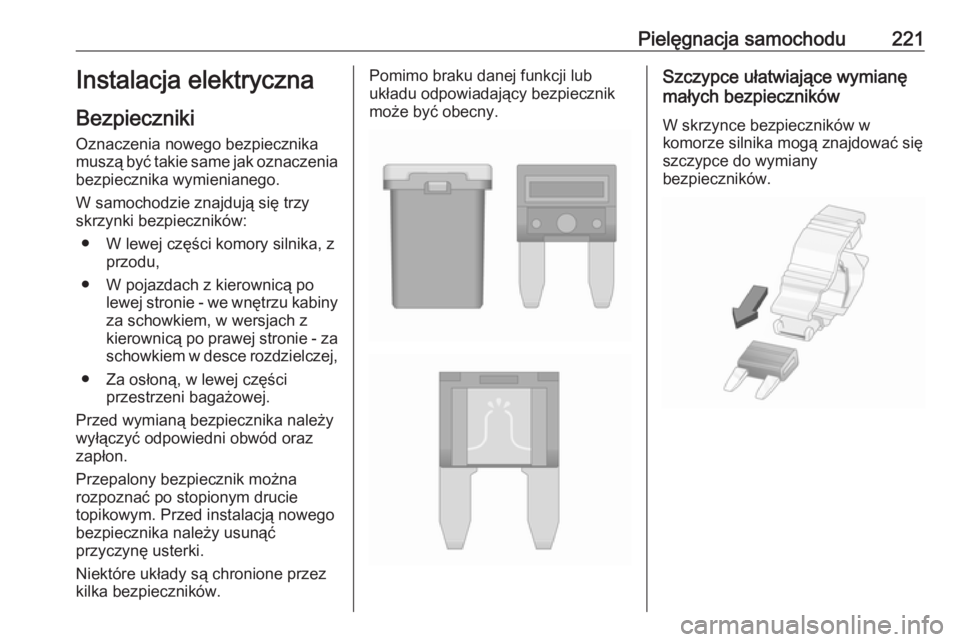

Pielęgnacja samochodu221Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● W lewej części komory silnika, z przodu,
● W pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny
za schowkiem, w wersjach z
kierownicą po prawej stronie - za schowkiem w desce rozdzielczej,
● Za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.

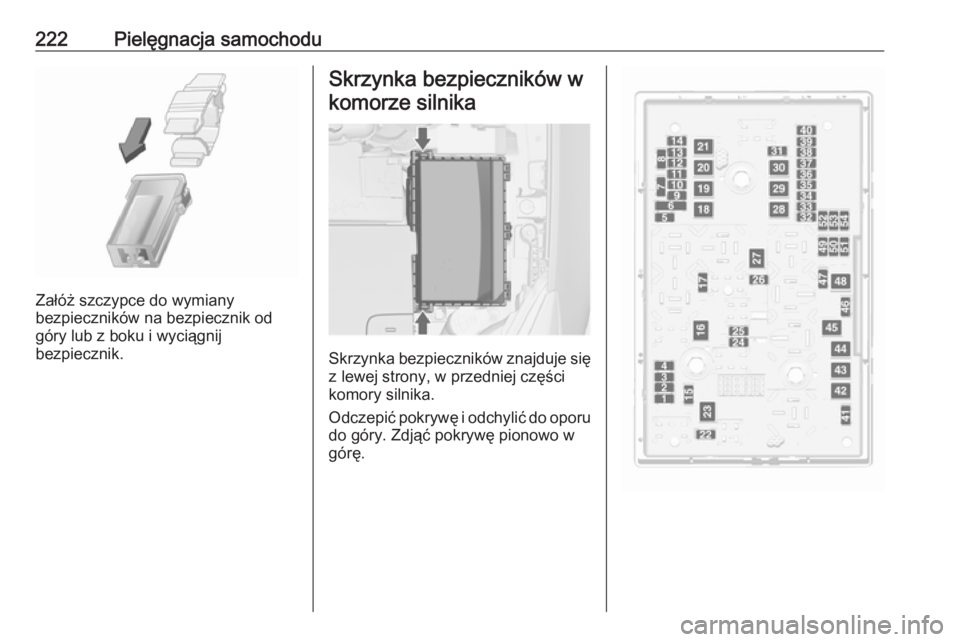

222Pielęgnacja samochodu
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

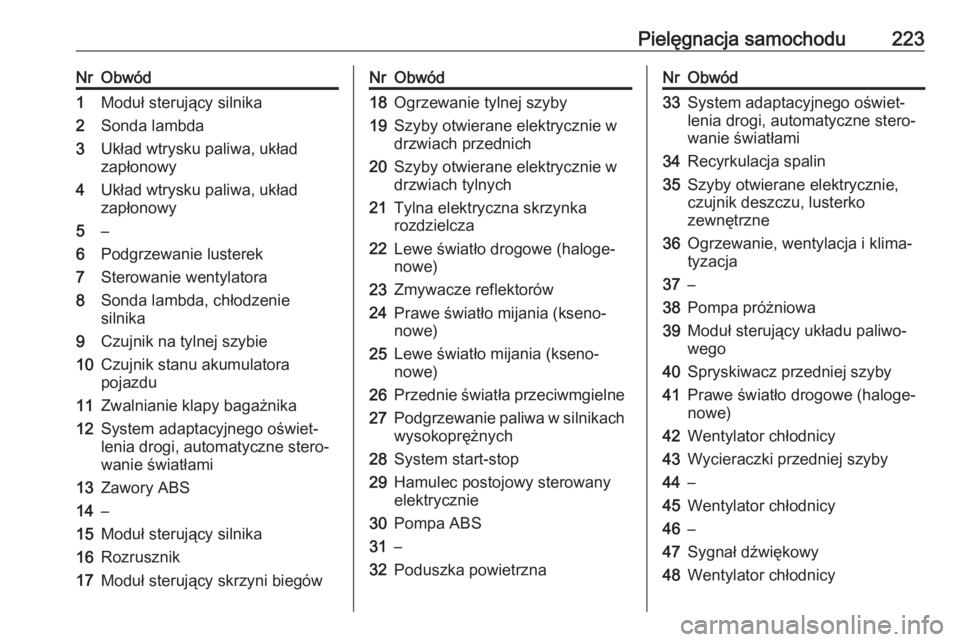

Pielęgnacja samochodu223NrObwód1Moduł sterujący silnika2Sonda lambda3Układ wtrysku paliwa, układ
zapłonowy4Układ wtrysku paliwa, układ
zapłonowy5–6Podgrzewanie lusterek7Sterowanie wentylatora8Sonda lambda, chłodzenie
silnika9Czujnik na tylnej szybie10Czujnik stanu akumulatora
pojazdu11Zwalnianie klapy bagażnika12System adaptacyjnego oświet‐
lenia drogi, automatyczne stero‐
wanie światłami13Zawory ABS14–15Moduł sterujący silnika16Rozrusznik17Moduł sterujący skrzyni biegówNrObwód18Ogrzewanie tylnej szyby19Szyby otwierane elektrycznie w
drzwiach przednich20Szyby otwierane elektrycznie w
drzwiach tylnych21Tylna elektryczna skrzynka
rozdzielcza22Lewe światło drogowe (haloge‐
nowe)23Zmywacze reflektorów24Prawe światło mijania (kseno‐
nowe)25Lewe światło mijania (kseno‐
nowe)26Przednie światła przeciwmgielne27Podgrzewanie paliwa w silnikach
wysokoprężnych28System start-stop29Hamulec postojowy sterowany
elektrycznie30Pompa ABS31–32Poduszka powietrznaNrObwód33System adaptacyjnego oświet‐
lenia drogi, automatyczne stero‐
wanie światłami34Recyrkulacja spalin35Szyby otwierane elektrycznie,
czujnik deszczu, lusterko
zewnętrzne36Ogrzewanie, wentylacja i klima‐
tyzacja37–38Pompa próżniowa39Moduł sterujący układu paliwo‐
wego40Spryskiwacz przedniej szyby41Prawe światło drogowe (haloge‐
nowe)42Wentylator chłodnicy43Wycieraczki przedniej szyby44–45Wentylator chłodnicy46–47Sygnał dźwiękowy48Wentylator chłodnicy

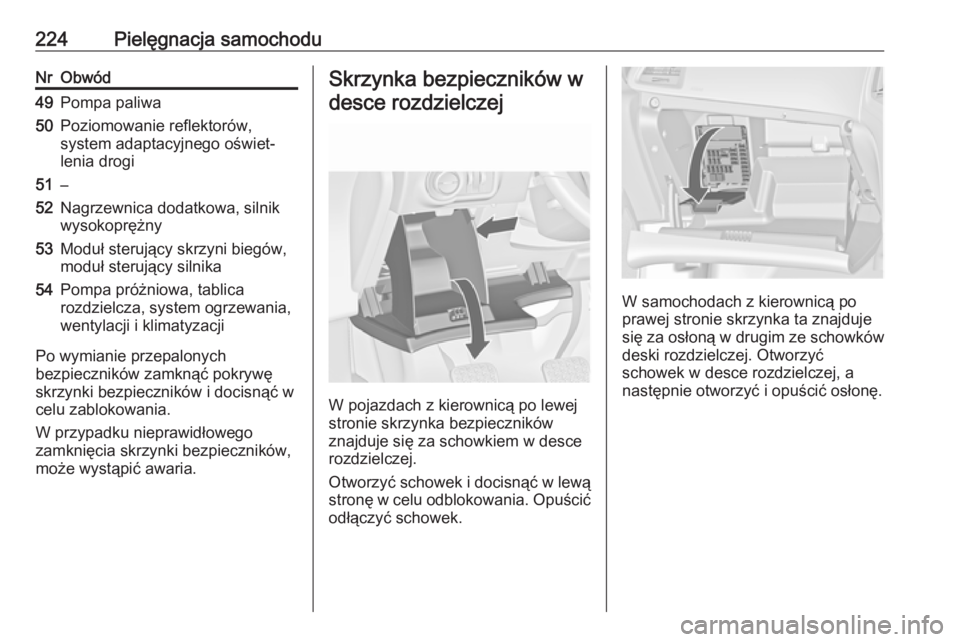

224Pielęgnacja samochoduNrObwód49Pompa paliwa50Poziomowanie reflektorów,
system adaptacyjnego oświet‐
lenia drogi51–52Nagrzewnica dodatkowa, silnik
wysokoprężny53Moduł sterujący skrzyni biegów,
moduł sterujący silnika54Pompa próżniowa, tablica
rozdzielcza, system ogrzewania,
wentylacji i klimatyzacji
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek i docisnąć w lewą stronę w celu odblokowania. Opuścić
odłączyć schowek.
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek w desce rozdzielczej, a
następnie otworzyć i opuścić osłonę.

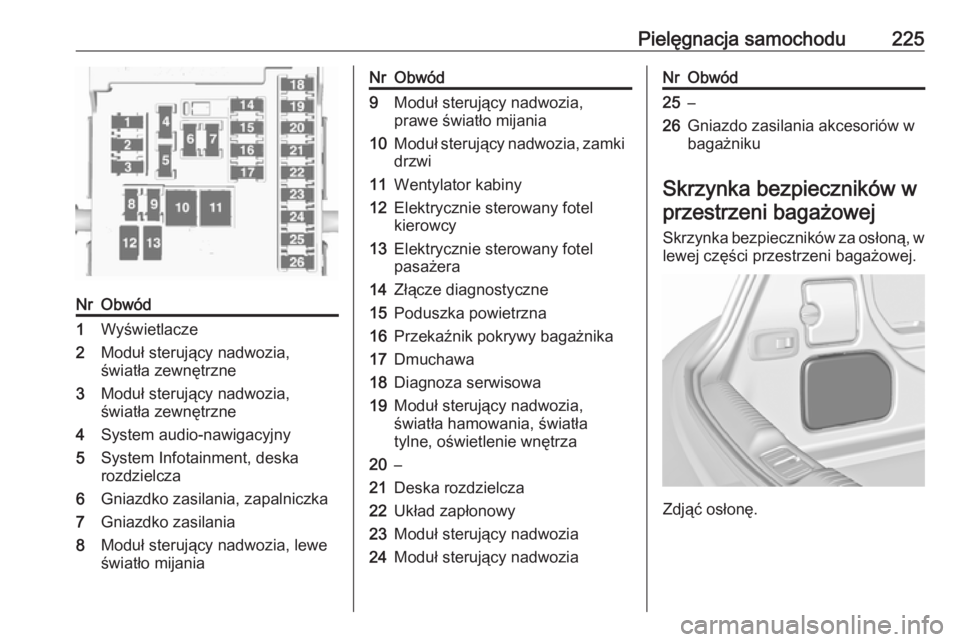

Pielęgnacja samochodu225NrObwód1Wyświetlacze2Moduł sterujący nadwozia,
światła zewnętrzne3Moduł sterujący nadwozia,
światła zewnętrzne4System audio-nawigacyjny5System Infotainment, deska
rozdzielcza6Gniazdko zasilania, zapalniczka7Gniazdko zasilania8Moduł sterujący nadwozia, lewe
światło mijaniaNrObwód9Moduł sterujący nadwozia,
prawe światło mijania10Moduł sterujący nadwozia, zamki
drzwi11Wentylator kabiny12Elektrycznie sterowany fotel kierowcy13Elektrycznie sterowany fotel
pasażera14Złącze diagnostyczne15Poduszka powietrzna16Przekaźnik pokrywy bagażnika17Dmuchawa18Diagnoza serwisowa19Moduł sterujący nadwozia,
światła hamowania, światła
tylne, oświetlenie wnętrza20–21Deska rozdzielcza22Układ zapłonowy23Moduł sterujący nadwozia24Moduł sterujący nadwoziaNrObwód25–26Gniazdo zasilania akcesoriów w
bagażniku
Skrzynka bezpieczników w
przestrzeni bagażowej
Skrzynka bezpieczników za osłoną, w
lewej części przestrzeni bagażowej.
Zdjąć osłonę.

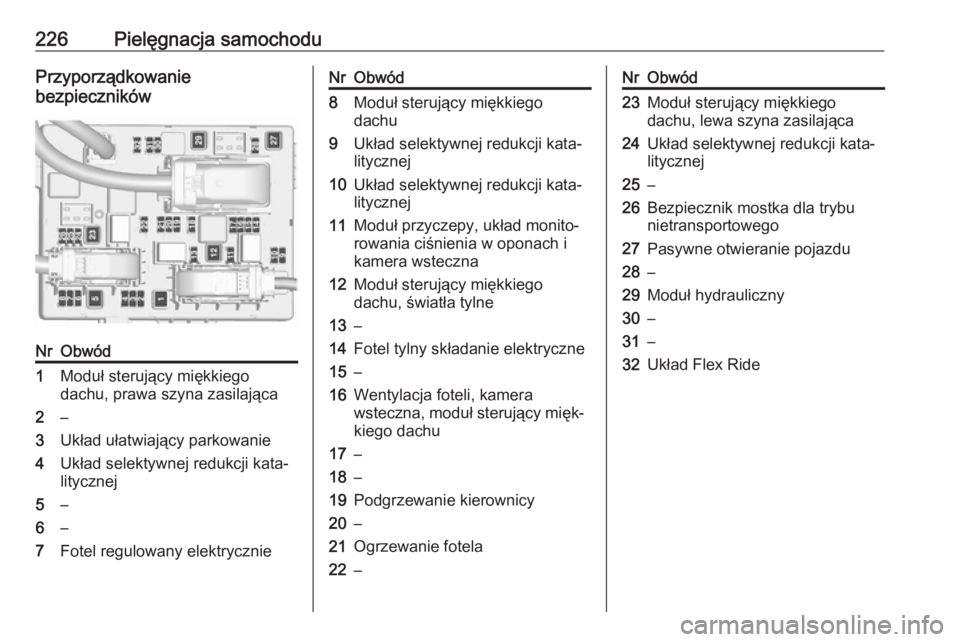

226Pielęgnacja samochoduPrzyporządkowanie
bezpiecznikówNrObwód1Moduł sterujący miękkiego
dachu, prawa szyna zasilająca2–3Układ ułatwiający parkowanie4Układ selektywnej redukcji kata‐
litycznej5–6–7Fotel regulowany elektrycznieNrObwód8Moduł sterujący miękkiego
dachu9Układ selektywnej redukcji kata‐
litycznej10Układ selektywnej redukcji kata‐
litycznej11Moduł przyczepy, układ monito‐
rowania ciśnienia w oponach i
kamera wsteczna12Moduł sterujący miękkiego
dachu, światła tylne13–14Fotel tylny składanie elektryczne15–16Wentylacja foteli, kamera
wsteczna, moduł sterujący mięk‐
kiego dachu17–18–19Podgrzewanie kierownicy20–21Ogrzewanie fotela22–NrObwód23Moduł sterujący miękkiego
dachu, lewa szyna zasilająca24Układ selektywnej redukcji kata‐
litycznej25–26Bezpiecznik mostka dla trybu
nietransportowego27Pasywne otwieranie pojazdu28–29Moduł hydrauliczny30–31–32Układ Flex Ride

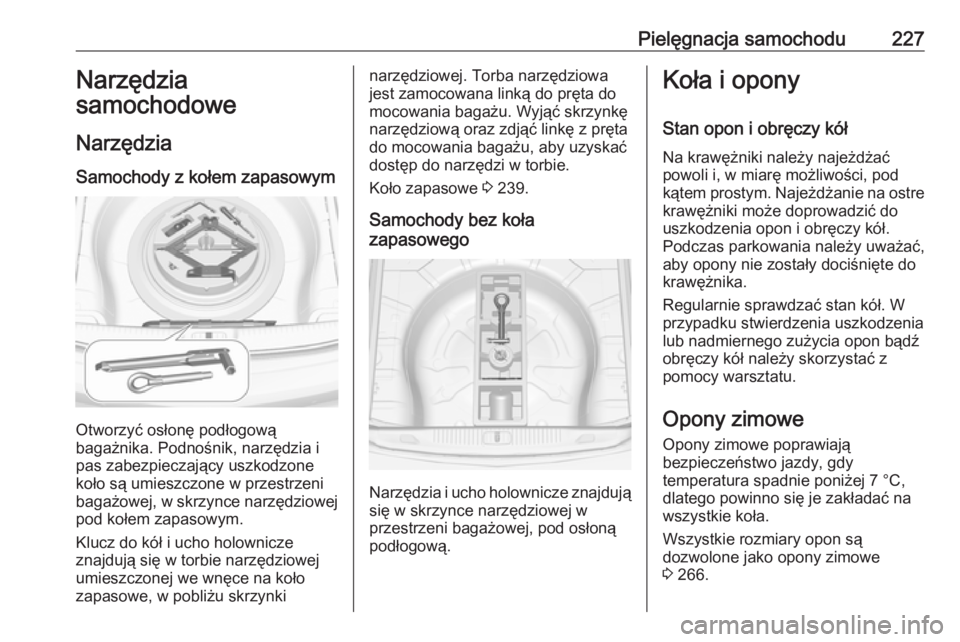

Pielęgnacja samochodu227Narzędzia
samochodowe
Narzędzia Samochody z kołem zapasowym
Otworzyć osłonę podłogową
bagażnika. Podnośnik, narzędzia i
pas zabezpieczający uszkodzone
koło są umieszczone w przestrzeni
bagażowej, w skrzynce narzędziowej
pod kołem zapasowym.
Klucz do kół i ucho holownicze
znajdują się w torbie narzędziowej
umieszczonej we wnęce na koło
zapasowe, w pobliżu skrzynki
narzędziowej. Torba narzędziowa
jest zamocowana linką do pręta do
mocowania bagażu. Wyjąć skrzynkę
narzędziową oraz zdjąć linkę z pręta
do mocowania bagażu, aby uzyskać
dostęp do narzędzi w torbie.
Koło zapasowe 3 239.
Samochody bez koła
zapasowego
Narzędzia i ucho holownicze znajdują
się w skrzynce narzędziowej w
przestrzeni bagażowej, pod osłoną
podłogową.
Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 266.

228Pielęgnacja samochoduJeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon np. 235/55 R 17 99 V235:Szerokość opony w mm55:Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:Konstrukcja opony: radialnaRF:Typ: run-flat17:Średnica koła w calach99:Wskaźnik nośności opony, np.
wartość 99 odpowiada
nośności 775 kgV:Symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/hWybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 262.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez symbol (np. strzałkę), znajdujący się
na boku opony.
Układ monitorowania ciśnienia w oponach
Układ monitorowania ciśnienia w
oponach raz na minutę kontroluje
ciśnienie powietrza we wszystkich
czterech oponach po przekroczeniu
określonej prędkości jazdy.Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tylko o zbyt niskim ciśnieniu powietrza i
nie zastępuje regularnej obsługi
opon przez kierowcę.
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a
ciśnienie we wszystkich oponach
musi być zgodne z zaleceniami.
Uwaga
W krajach, w których przepisy
wymagają układu monitorowania
ciśnienia w oponach, używanie kół
bez czujników ciśnienia spowoduje unieważnienie homologacji pojazdu.
Bieżące ciśnienia w oponach można
sprawdzić, korzystając z
wyświetlacza informacyjnego
kierowcy, menu Menu informacji o
pojeździe .
Wyboru menu dokonuje się za
pomocą przycisków na dźwigni
kierunkowskazów.
