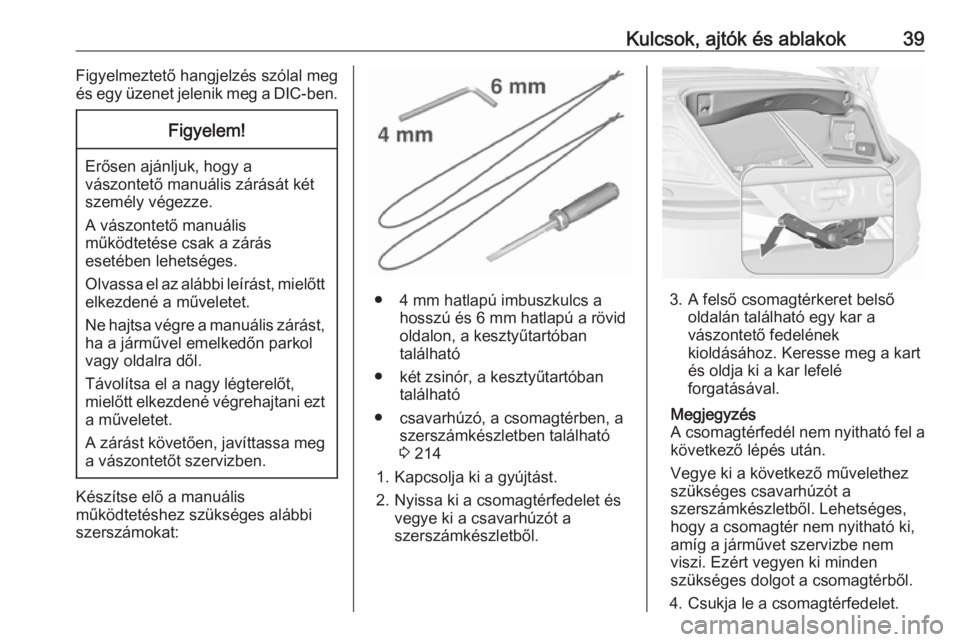

Kulcsok, ajtók és ablakok39Figyelmeztető hangjelzés szólal meg
és egy üzenet jelenik meg a DIC-ben.Figyelem!
Erősen ajánljuk, hogy a
vászontető manuális zárását két
személy végezze.
A vászontető manuális
működtetése csak a zárás
esetében lehetséges.
Olvassa el az alábbi leírást, mielőtt
elkezdené a műveletet.
Ne hajtsa végre a manuális zárást, ha a járművel emelkedőn parkol
vagy oldalra dől.
Távolítsa el a nagy légterelőt,
mielőtt elkezdené végrehajtani ezt
a műveletet.
A zárást követően, javíttassa meg
a vászontetőt szervizben.
Készítse elő a manuális
működtetéshez szükséges alábbi
szerszámokat:
● 4 mm hatlapú imbuszkulcs a hosszú és 6 mm hatlapú a rövid
oldalon, a kesztyűtartóban
található
● két zsinór, a kesztyűtartóban található
● csavarhúzó, a csomagtérben, a szerszámkészletben található3 214
1. Kapcsolja ki a gyújtást.
2. Nyissa ki a csomagtérfedelet és vegye ki a csavarhúzót a
szerszámkészletből.3. A felső csomagtérkeret belső oldalán található egy kar a
vászontető fedelének
kioldásához. Keresse meg a kart
és oldja ki a kar lefelé forgatásával.
Megjegyzés
A csomagtérfedél nem nyitható fel a
következő lépés után.
Vegye ki a következő művelethez
szükséges csavarhúzót a
szerszámkészletből. Lehetséges,
hogy a csomagtér nem nyitható ki,
amíg a járművet szervizbe nem
viszi. Ezért vegyen ki minden
szükséges dolgot a csomagtérből.
4. Csukja le a csomagtérfedelet.

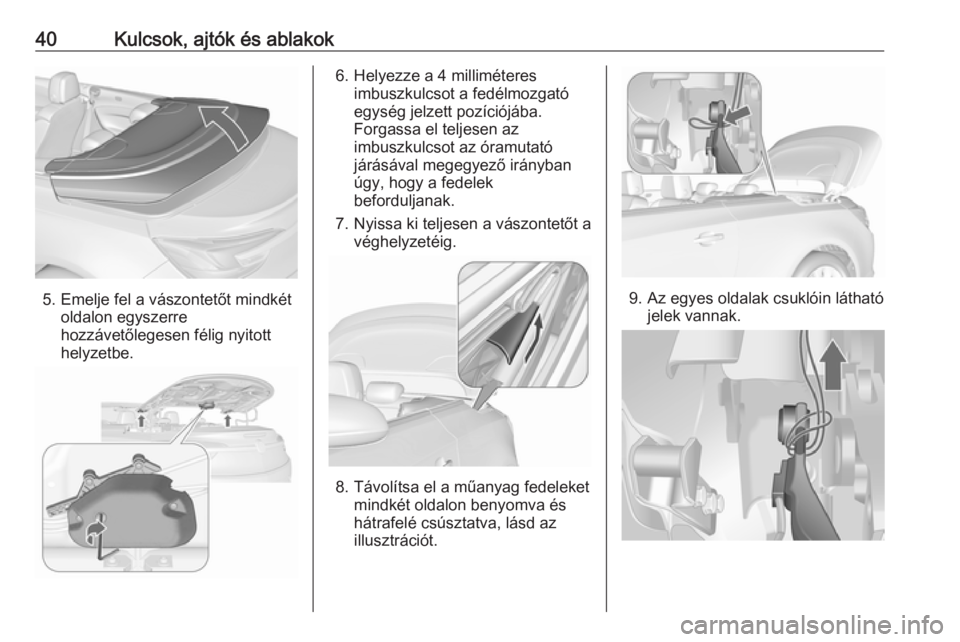

40Kulcsok, ajtók és ablakok
5. Emelje fel a vászontetőt mindkétoldalon egyszerre
hozzávetőlegesen félig nyitott
helyzetbe.
6. Helyezze a 4 milliméteres imbuszkulcsot a fedélmozgató
egység jelzett pozíciójába.
Forgassa el teljesen az
imbuszkulcsot az óramutató
járásával megegyező irányban
úgy, hogy a fedelek
beforduljanak.
7. Nyissa ki teljesen a vászontetőt a véghelyzetéig.
8. Távolítsa el a műanyag fedeleketmindkét oldalon benyomva és
hátrafelé csúsztatva, lásd az
illusztrációt.
9. Az egyes oldalak csuklóin látható jelek vannak.

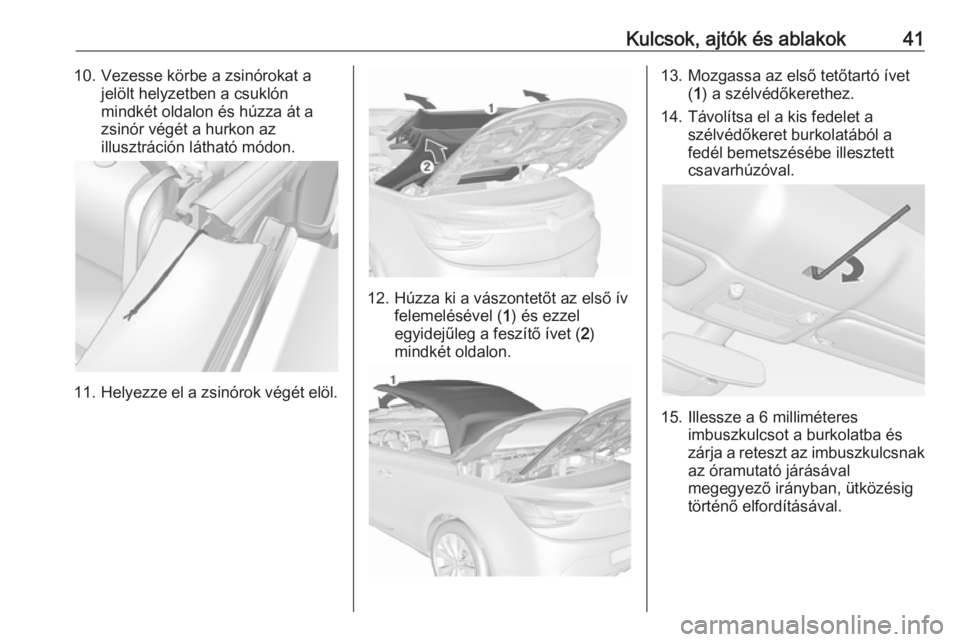

Kulcsok, ajtók és ablakok4110. Vezesse körbe a zsinórokat ajelölt helyzetben a csuklón
mindkét oldalon és húzza át a
zsinór végét a hurkon az
illusztráción látható módon.
11. Helyezze el a zsinórok végét elöl.
12. Húzza ki a vászontetőt az első ív
felemelésével ( 1) és ezzel
egyidejűleg a feszítő ívet ( 2)
mindkét oldalon.
13. Mozgassa az első tetőtartó ívet (1 ) a szélvédőkerethez.
14. Távolítsa el a kis fedelet a szélvédőkeret burkolatából a
fedél bemetszésébe illesztett
csavarhúzóval.
15. Illessze a 6 milliméteres imbuszkulcsot a burkolatba és
zárja a reteszt az imbuszkulcsnak
az óramutató járásával
megegyező irányban, ütközésig
történő elfordításával.

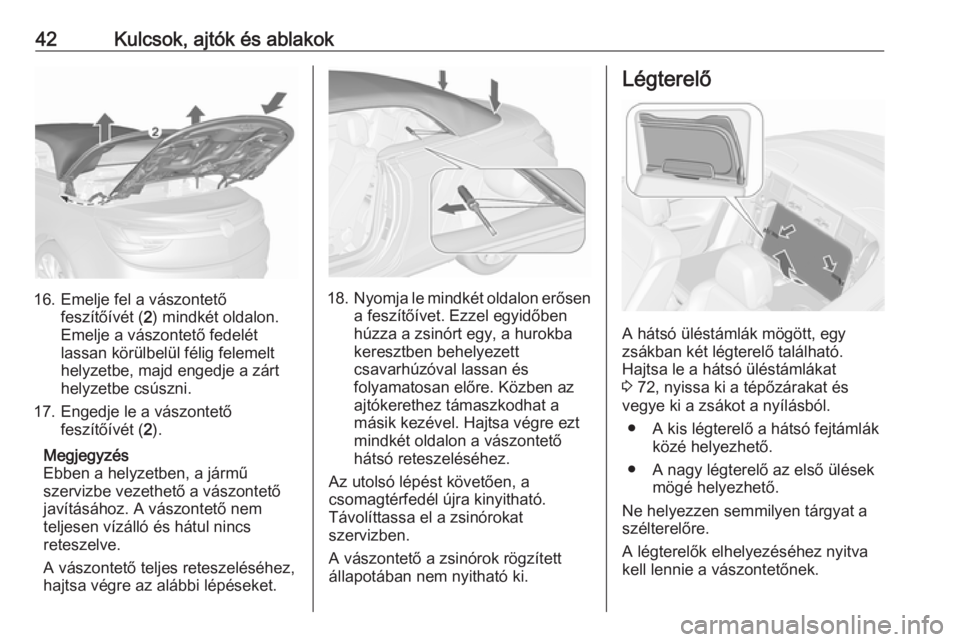

42Kulcsok, ajtók és ablakok
16. Emelje fel a vászontetőfeszítőívét ( 2) mindkét oldalon.
Emelje a vászontető fedelét
lassan körülbelül félig felemelt
helyzetbe, majd engedje a zárt
helyzetbe csúszni.
17. Engedje le a vászontető feszítőívét ( 2).
Megjegyzés
Ebben a helyzetben, a jármű
szervizbe vezethető a vászontető
javításához. A vászontető nem
teljesen vízálló és hátul nincs
reteszelve.
A vászontető teljes reteszeléséhez,
hajtsa végre az alábbi lépéseket.18. Nyomja le mindkét oldalon erősen
a feszítőívet. Ezzel egyidőben
húzza a zsinórt egy, a hurokba
keresztben behelyezett
csavarhúzóval lassan és
folyamatosan előre. Közben az
ajtókerethez támaszkodhat a
másik kezével. Hajtsa végre ezt
mindkét oldalon a vászontető
hátsó reteszeléséhez.
Az utolsó lépést követően, a
csomagtérfedél újra kinyitható.
Távolíttassa el a zsinórokat
szervizben.
A vászontető a zsinórok rögzített
állapotában nem nyitható ki.
Légterelő
A hátsó üléstámlák mögött, egy
zsákban két légterelő található.
Hajtsa le a hátsó üléstámlákat
3 72, nyissa ki a tépőzárakat és
vegye ki a zsákot a nyílásból.
● A kis légterelő a hátsó fejtámlák közé helyezhető.
● A nagy légterelő az első ülések mögé helyezhető.
Ne helyezzen semmilyen tárgyat a
szélterelőre.
A légterelők elhelyezéséhez nyitva
kell lennie a vászontetőnek.

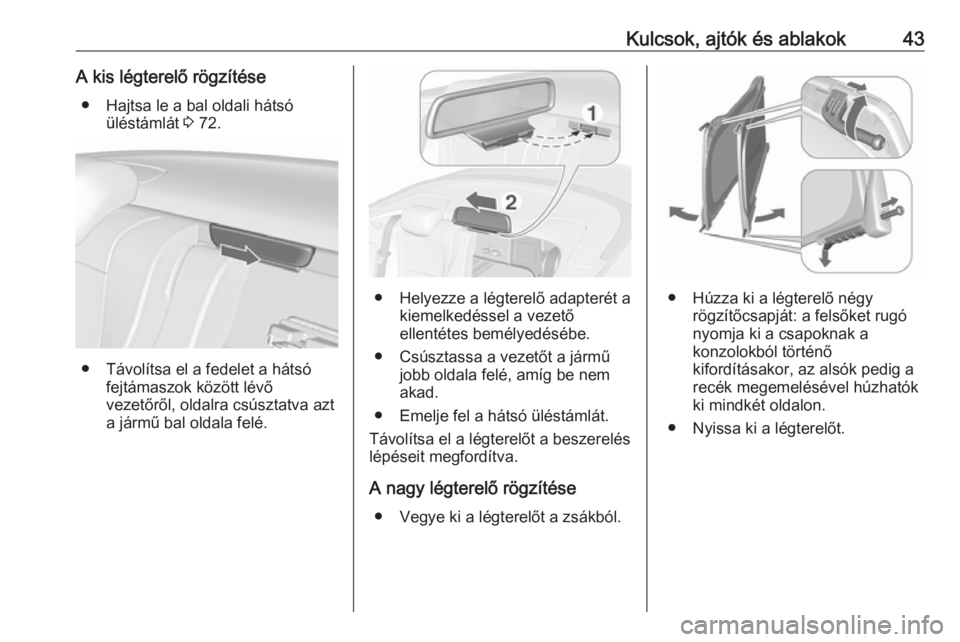

Kulcsok, ajtók és ablakok43A kis légterelő rögzítése● Hajtsa le a bal oldali hátsó üléstámlát 3 72.
● Távolítsa el a fedelet a hátsó
fejtámaszok között lévő
vezetőről, oldalra csúsztatva azt
a jármű bal oldala felé.
● Helyezze a légterelő adapterét a kiemelkedéssel a vezető
ellentétes bemélyedésébe.
● Csúsztassa a vezetőt a jármű jobb oldala felé, amíg be nem
akad.
● Emelje fel a hátsó üléstámlát.
Távolítsa el a légterelőt a beszerelés
lépéseit megfordítva.
A nagy légterelő rögzítése ● Vegye ki a légterelőt a zsákból.● Húzza ki a légterelő négy rögzítőcsapját: a felsőket rugó
nyomja ki a csapoknak a
konzolokból történő
kifordításakor, az alsók pedig a
recék megemelésével húzhatók
ki mindkét oldalon.
● Nyissa ki a légterelőt.

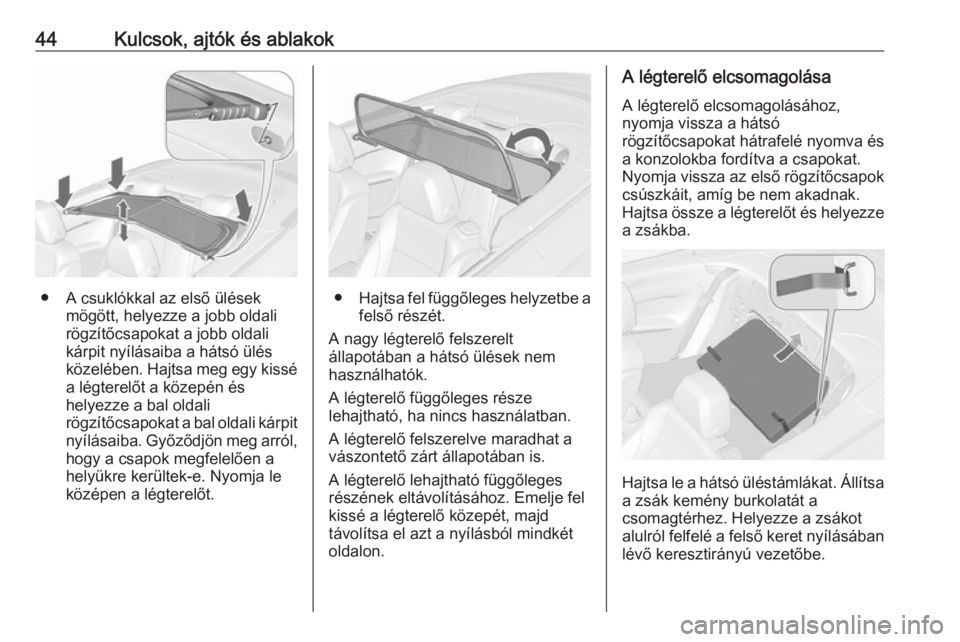

44Kulcsok, ajtók és ablakok
● A csuklókkal az első ülésekmögött, helyezze a jobb oldali
rögzítőcsapokat a jobb oldali kárpit nyílásaiba a hátsó ülés
közelében. Hajtsa meg egy kissé
a légterelőt a közepén és
helyezze a bal oldali
rögzítőcsapokat a bal oldali kárpit nyílásaiba. Győződjön meg arról,
hogy a csapok megfelelően a
helyükre kerültek-e. Nyomja le
középen a légterelőt.● Hajtsa fel függőleges helyzetbe a
felső részét.
A nagy légterelő felszerelt
állapotában a hátsó ülések nem
használhatók.
A légterelő függőleges része
lehajtható, ha nincs használatban.
A légterelő felszerelve maradhat a
vászontető zárt állapotában is.
A légterelő lehajtható függőleges
részének eltávolításához. Emelje fel
kissé a légterelő közepét, majd
távolítsa el azt a nyílásból mindkét oldalon.
A légterelő elcsomagolása
A légterelő elcsomagolásához,
nyomja vissza a hátsó
rögzítőcsapokat hátrafelé nyomva és
a konzolokba fordítva a csapokat.
Nyomja vissza az első rögzítőcsapok
csúszkáit, amíg be nem akadnak.
Hajtsa össze a légterelőt és helyezze a zsákba.
Hajtsa le a hátsó üléstámlákat. Állítsa
a zsák kemény burkolatát a
csomagtérhez. Helyezze a zsákot
alulról felfelé a felső keret nyílásában
lévő keresztirányú vezetőbe.

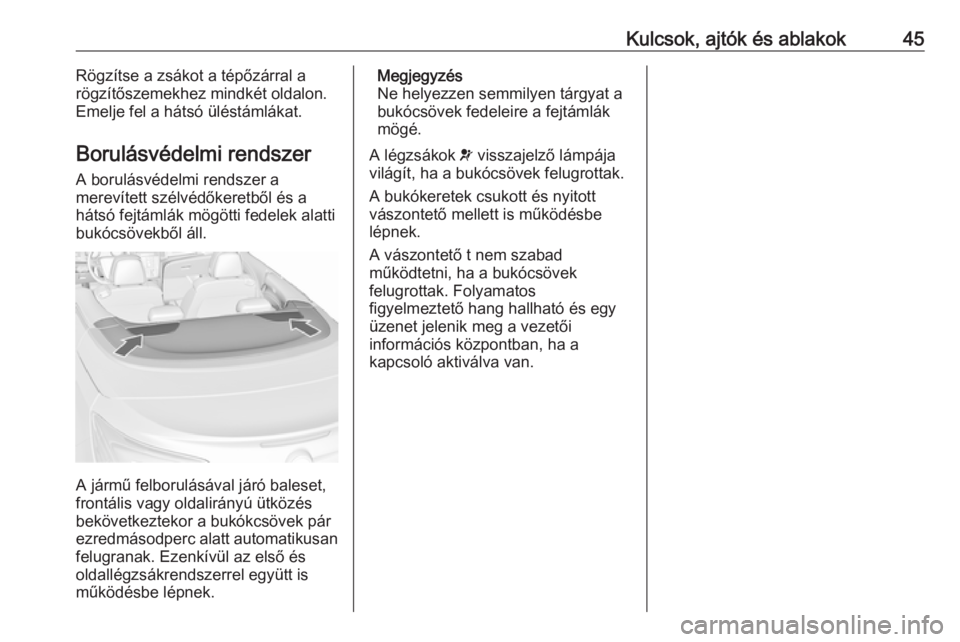

Kulcsok, ajtók és ablakok45Rögzítse a zsákot a tépőzárral a
rögzítőszemekhez mindkét oldalon.
Emelje fel a hátsó üléstámlákat.
Borulásvédelmi rendszer
A borulásvédelmi rendszer a
merevített szélvédőkeretből és a
hátsó fejtámlák mögötti fedelek alatti
bukócsövekből áll.
A jármű felborulásával járó baleset,
frontális vagy oldalirányú ütközés
bekövetkeztekor a bukókcsövek pár
ezredmásodperc alatt automatikusan
felugranak. Ezenkívül az első és
oldallégzsákrendszerrel együtt is
működésbe lépnek.
Megjegyzés
Ne helyezzen semmilyen tárgyat a
bukócsövek fedeleire a fejtámlák
mögé.
A légzsákok v visszajelző lámpája
világít, ha a bukócsövek felugrottak.
A bukókeretek csukott és nyitott
vászontető mellett is működésbe
lépnek.
A vászontető t nem szabad
működtetni, ha a bukócsövek
felugrottak. Folyamatos
figyelmeztető hang hallható és egy
üzenet jelenik meg a vezetői
információs központban, ha a
kapcsoló aktiválva van.

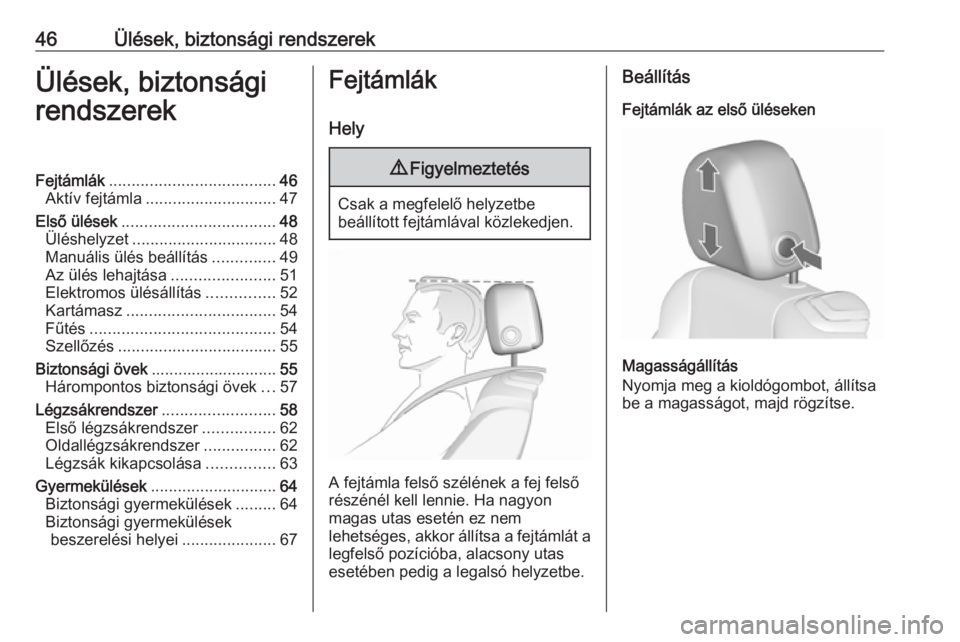

46Ülések, biztonsági rendszerekÜlések, biztonsági
rendszerekFejtámlák ..................................... 46
Aktív fejtámla ............................. 47
Első ülések .................................. 48
Üléshelyzet ................................ 48
Manuális ülés beállítás ..............49
Az ülés lehajtása .......................51
Elektromos ülésállítás ...............52
Kartámasz ................................. 54
Fűtés ......................................... 54
Szellőzés ................................... 55
Biztonsági övek ............................ 55
Hárompontos biztonsági övek ...57
Légzsákrendszer .........................58
Első légzsákrendszer ................62
Oldallégzsákrendszer ................62
Légzsák kikapcsolása ...............63
Gyermekülések ............................ 64
Biztonsági gyermekülések .........64
Biztonsági gyermekülések beszerelési helyei .....................67Fejtámlák
Hely9 Figyelmeztetés
Csak a megfelelő helyzetbe
beállított fejtámlával közlekedjen.
A fejtámla felső szélének a fej felső
részénél kell lennie. Ha nagyon
magas utas esetén ez nem
lehetséges, akkor állítsa a fejtámlát a
legfelső pozícióba, alacsony utas
esetében pedig a legalsó helyzetbe.
Beállítás
Fejtámlák az első üléseken
Magasságállítás
Nyomja meg a kioldógombot, állítsa
be a magasságot, majd rögzítse.

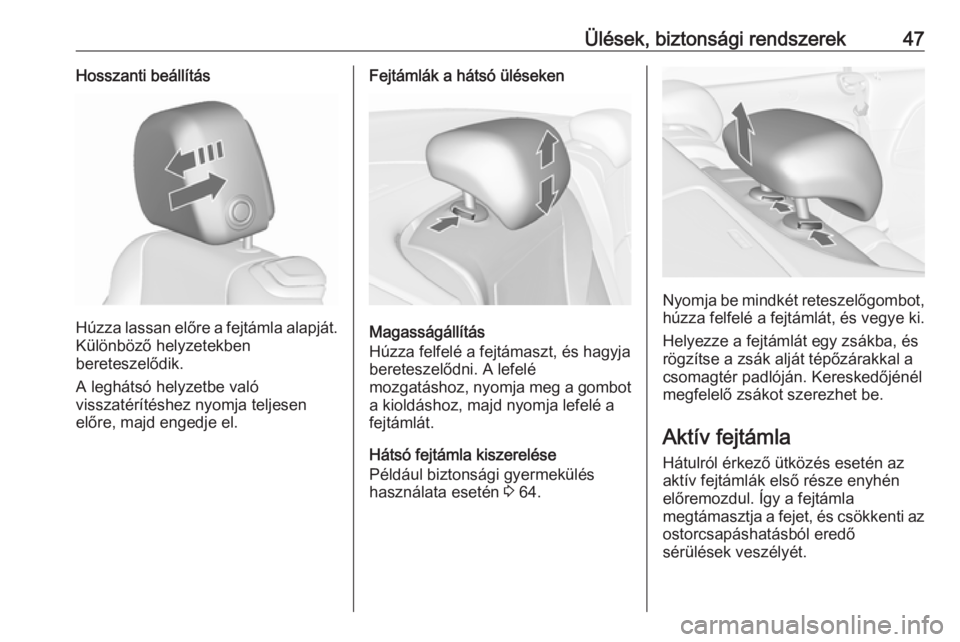

Ülések, biztonsági rendszerek47Hosszanti beállítás
Húzza lassan előre a fejtámla alapját.
Különböző helyzetekben
bereteszelődik.
A leghátsó helyzetbe való
visszatérítéshez nyomja teljesen
előre, majd engedje el.
Fejtámlák a hátsó üléseken
Magasságállítás
Húzza felfelé a fejtámaszt, és hagyja
bereteszelődni. A lefelé
mozgatáshoz, nyomja meg a gombot a kioldáshoz, majd nyomja lefelé a
fejtámlát.
Hátsó fejtámla kiszerelése
Például biztonsági gyermekülés
használata esetén 3 64.
Nyomja be mindkét reteszelőgombot,
húzza felfelé a fejtámlát, és vegye ki.
Helyezze a fejtámlát egy zsákba, és
rögzítse a zsák alját tépőzárakkal a
csomagtér padlóján. Kereskedőjénél
megfelelő zsákot szerezhet be.
Aktív fejtámla Hátulról érkező ütközés esetén az
aktív fejtámlák első része enyhén
előremozdul. Így a fejtámla
megtámasztja a fejet, és csökkenti az ostorcsapáshatásból eredő
sérülések veszélyét.

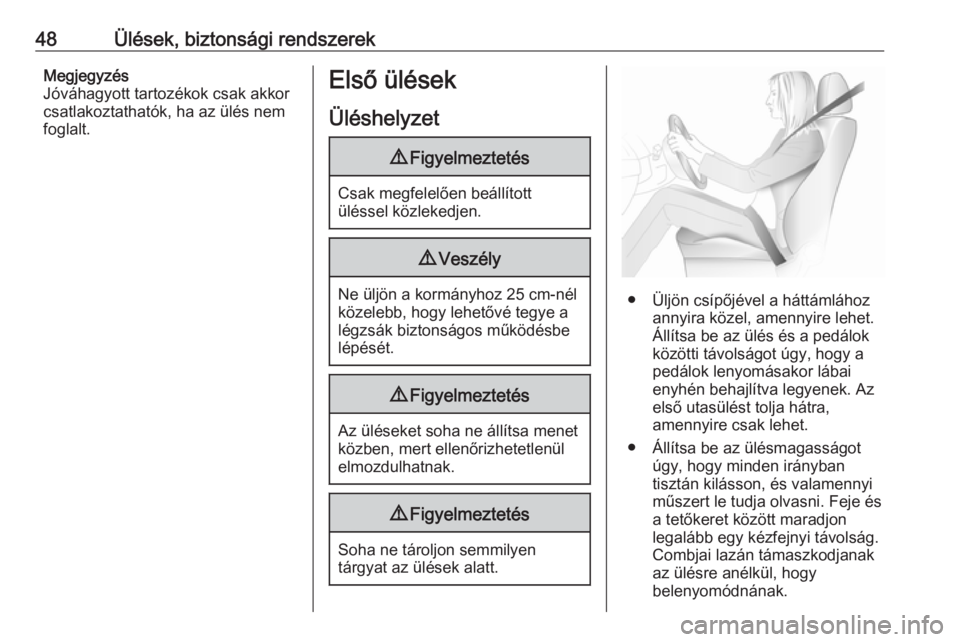

48Ülések, biztonsági rendszerekMegjegyzés
Jóváhagyott tartozékok csak akkor
csatlakoztathatók, ha az ülés nem
foglalt.Első ülések
Üléshelyzet9 Figyelmeztetés
Csak megfelelően beállított
üléssel közlekedjen.
9 Veszély
Ne üljön a kormányhoz 25 cm-nél
közelebb, hogy lehetővé tegye a
légzsák biztonságos működésbe lépését.
9 Figyelmeztetés
Az üléseket soha ne állítsa menet
közben, mert ellenőrizhetetlenül
elmozdulhatnak.
9 Figyelmeztetés
Soha ne tároljon semmilyen
tárgyat az ülések alatt.
● Üljön csípőjével a háttámlához annyira közel, amennyire lehet.
Állítsa be az ülés és a pedálok
közötti távolságot úgy, hogy a pedálok lenyomásakor lábai
enyhén behajlítva legyenek. Az
első utasülést tolja hátra,
amennyire csak lehet.
● Állítsa be az ülésmagasságot úgy, hogy minden irányban
tisztán kilásson, és valamennyi
műszert le tudja olvasni. Feje és
a tetőkeret között maradjon
legalább egy kézfejnyi távolság.
Combjai lazán támaszkodjanak
az ülésre anélkül, hogy
belenyomódnának.
