OPEL CASCADA 2019 Uporabniški priročnik

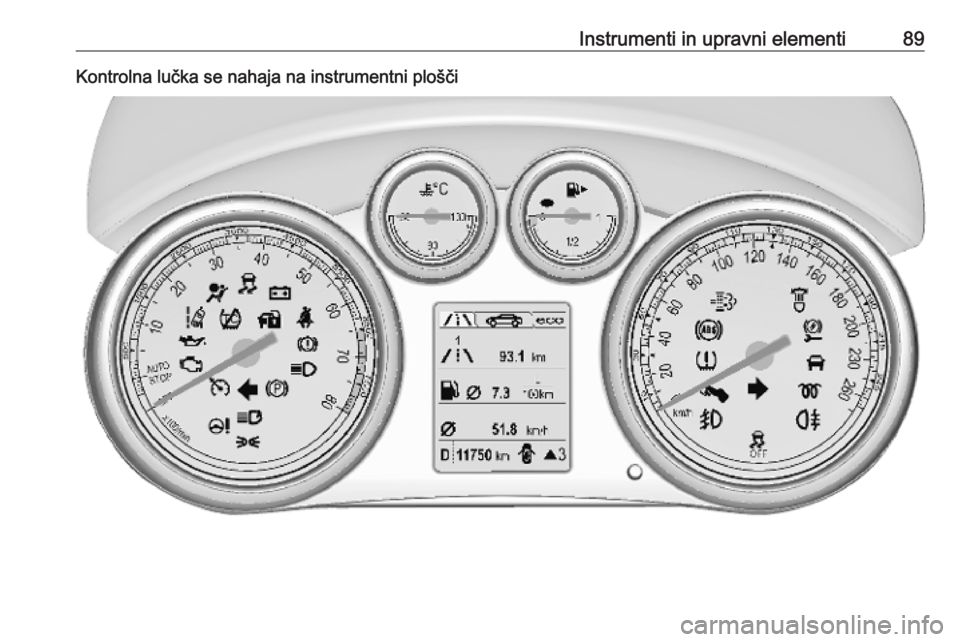

Instrumenti in upravni elementi89Kontrolna lučka se nahaja na instrumentni plošči

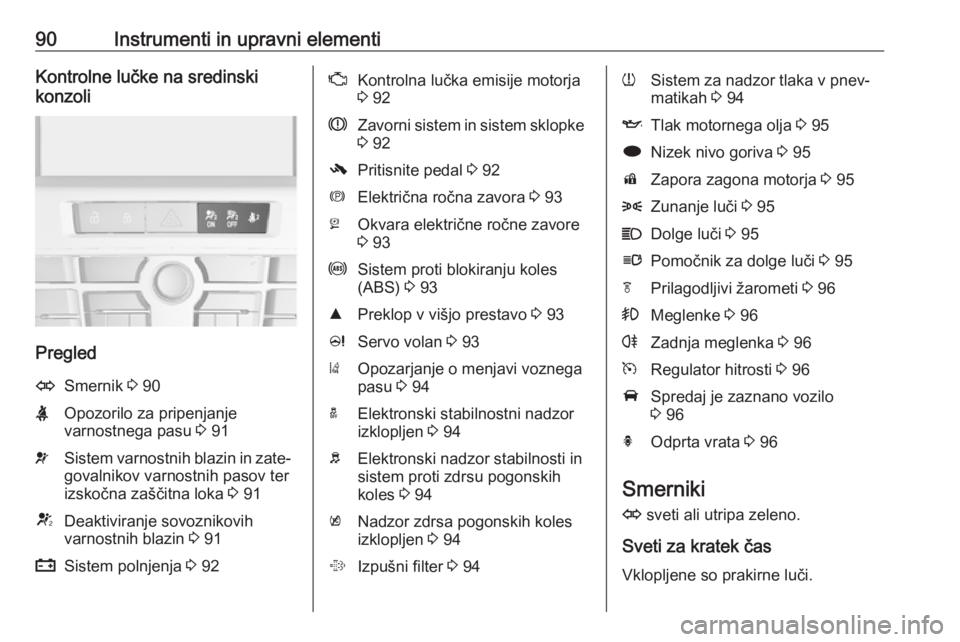

90Instrumenti in upravni elementiKontrolne lučke na sredinski
konzoli
Pregled
OSmernik 3 90XOpozorilo za pripenjanje
varnostnega pasu 3 91vSistem varnostnih blazin in zate‐
govalnikov varnostnih pasov ter
izskočna zaščitna loka 3 91VDeaktiviranje sovoznikovih
varnostnih blazin 3 91pSistem polnjenja 3 92ZKontrolna lučka emisije motorja
3 92RZavorni sistem in sistem sklopke
3 92-Pritisnite pedal 3 92mElektrična ročna zavora 3 93jOkvara električne ročne zavore
3 93uSistem proti blokiranju koles
(ABS) 3 93RPreklop v višjo prestavo 3 93cServo volan 3 93)Opozarjanje o menjavi voznega
pasu 3 94aElektronski stabilnostni nadzor
izklopljen 3 94bElektronski nadzor stabilnosti in
sistem proti zdrsu pogonskih
koles 3 94kNadzor zdrsa pogonskih koles
izklopljen 3 94%Izpušni filter 3 94wSistem za nadzor tlaka v pnev‐
matikah 3 94ITlak motornega olja 3 95iNizek nivo goriva 3 95dZapora zagona motorja 3 958Zunanje luči 3 95CDolge luči 3 95lPomočnik za dolge luči 3 95fPrilagodljivi žarometi 3 96>Meglenke 3 96rZadnja meglenka 3 96mRegulator hitrosti 3 96ASpredaj je zaznano vozilo
3 96hOdprta vrata 3 96
Smerniki
O sveti ali utripa zeleno.
Sveti za kratek čas Vklopljene so prakirne luči.

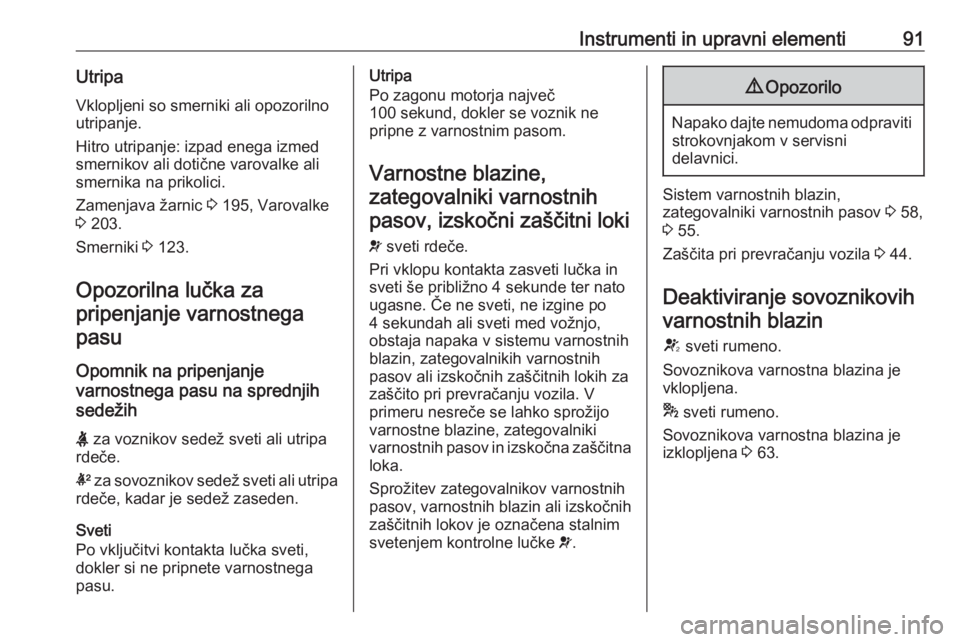

Instrumenti in upravni elementi91UtripaVklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 195, Varovalke
3 203.
Smerniki 3 123.
Opozorilna lučka za pripenjanje varnostnegapasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih
X za voznikov sedež sveti ali utripa
rdeče.
k za sovoznikov sedež sveti ali utripa
rdeče, kadar je sedež zaseden.
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnostnega
pasu.Utripa
Po zagonu motorja največ
100 sekund, dokler se voznik ne
pripne z varnostnim pasom.
Varnostne blazine,zategovalniki varnostnihpasov, izskočni zaščitni loki
v sveti rdeče.
Pri vklopu kontakta zasveti lučka in sveti še približno 4 sekunde ter nato
ugasne. Če ne sveti, ne izgine po
4 sekundah ali sveti med vožnjo,
obstaja napaka v sistemu varnostnih
blazin, zategovalnikih varnostnih
pasov ali izskočnih zaščitnih lokih za
zaščito pri prevračanju vozila. V
primeru nesreče se lahko sprožijo
varnostne blazine, zategovalniki
varnostnih pasov in izskočna zaščitna
loka.
Sprožitev zategovalnikov varnostnih
pasov, varnostnih blazin ali izskočnih zaščitnih lokov je označena stalnim
svetenjem kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem varnostnih blazin, zategovalniki varnostnih pasov 3 58,
3 55.
Zaščita pri prevračanju vozila 3 44.
Deaktiviranje sovoznikovih varnostnih blazin
V sveti rumeno.
Sovoznikova varnostna blazina je
vklopljena.
* sveti rumeno.
Sovoznikova varnostna blazina je
izklopljena 3 63.

92Instrumenti in upravni elementi9Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti med
obratovanjem motorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite
strokovno pomoč v servisni delavnici.
Kontrolna lučka emisije
motorja
Z sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti med
obratovanjem motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.
Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Zavorni sistem in sistem sklopke
R sveti rdeče.
Nivo zavorne tekočine in tekočine
sklopke je prenizek 3 193.9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Sveti pri vključenem konaktu, če je
zategnjena mehanska ročna zavora
3 151.
Pritisnite pedal
- sveti ali utripa rumeno.
Sveti Za sprostitev električne ročne zavore
morate pritisniti zavorni pedal 3 151.
Za zagon motorja v načinu Autostop
morate pritisniti pedal sklopke.
Sistem Stop-start 3 141.
Utripa
Za zagon motorja s ključem 3 17,
3 140 morate pritisniti pedal sklopke.
Na nekaterih različicah je to sporočilo prikazano na voznikovem
informacijskem zaslonu 3 104.

Instrumenti in upravni elementi93Električna ročna zavora
m sveti ali utripa rdeče.
Sveti
Električna ročna zavora je zategnjena 3 151.
Utripa Električna ročna zavora ni docela
sproščena oz. zategnjena. Vključite
kontakt, pritisnite zavorni pedal in
poskusite ponastaviti sistem s
sprostitvijo in ponovnim vklopom
električne ročne zavore. Če m še
dalje utripa, nemudoma poiščite
servisno delavnico.
Napaka električne ročnezavore
j sveti ali utripa rumeno.
Sveti
Električna ročna zavora deluje z
zmanjšano silo 3 151.Utripa
Električna ročna zavora je v
servisnem režimu. Ustavite vozilo,
zategnite in sprostite električno ročno zavoro za ponastavitev.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem proti blokiranju koles
(ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v sistemu ABS. Zavorni sistem še vedno deluje,
vendar brez regulacije ABS.
Sistem proti blokiranju koles 3 150.
Preklop v višjo prestavo
R s številko naslednje višje prestave
je prikazan oziroma se pojavi kot
polna stran na voznikovem
informacijskem zaslonu, ko je
prestavljanje v višjo prestavo
priporočeno zaradi varčevanja
goriva.
Voznikov informacijski zaslon 3 97.
Servo volan
c sveti rumeno.
Sveti pri zmanjšani podpori servo
krmiljenja
Podpora servo krmiljenja je
zmanjšana zaradi pregrevanja
sistema. Kontrolna lučka ugasne, ko
je sistem ohlajen.
Sistem Stop-start 3 141.
Sveti pri onemogočeni podpori
servo krmiljenja
Napaka v sistemu servo krmiljenja.
Poiščite servisno delavnico.

94Instrumenti in upravni elementiOpozarjanje o menjavivoznega pasu
) sveti zeleno ali utripa rumeno.
Sveti zeleno
Sistem je vklopljen in pripravljen na delovanje.
Utripa rumeno
Sistem prepozna nenamerno
menjavo voznega pasu.
Elektronski stabilnostni nadzor izklopljen
n sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni nadzor in sistem protizdrsavanju koles
b sveti ali utripa rumeno.Utripa
Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Sveti
V sistemu je napaka. Na voznikovem
informacijskem zaslonu se pojavi
opozorilo. Vožnjo lahko nadaljujete.
Sistem ne deluje. Stabilnost vozila se
utegne zaradi slabših razmer na
vozišču poslabšati.
Napako dajte nemudoma odpraviti strokovnjakom v servisni delavnici.
Elektronski nadzor stabilnosti (ESC)
3 154, sistem proti zdrsu pogonskih
koles (TC) 3 153.
Traction Control sistem izklopljen
k sveti rumeno.
Sistem tedaj ne deluje.
Izpušni filter % sveti ali utripa rumeno.Izpušni filter je treba očistiti.
Nadaljujte z vožnjo, dokler % ne
ugasne. Število vrtljajev naj med
postopkom samočiščenja ne pade
pod 2000.
Sveti
Izpušni filter je poln. Čimprej zaženite
postopek čiščenja.
Utripa Dosežena je maksimalna stopnja
nasičenosti filtra. Nemudoma
zaženite postopek čiščenja, da ne
pride do poškodb motorja.
Izpušni filter 3 145, sistem Stop-start
3 141.
Sistem za nadzor tlaka v pnevmatikah
w sveti ali utripa rumeno.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.

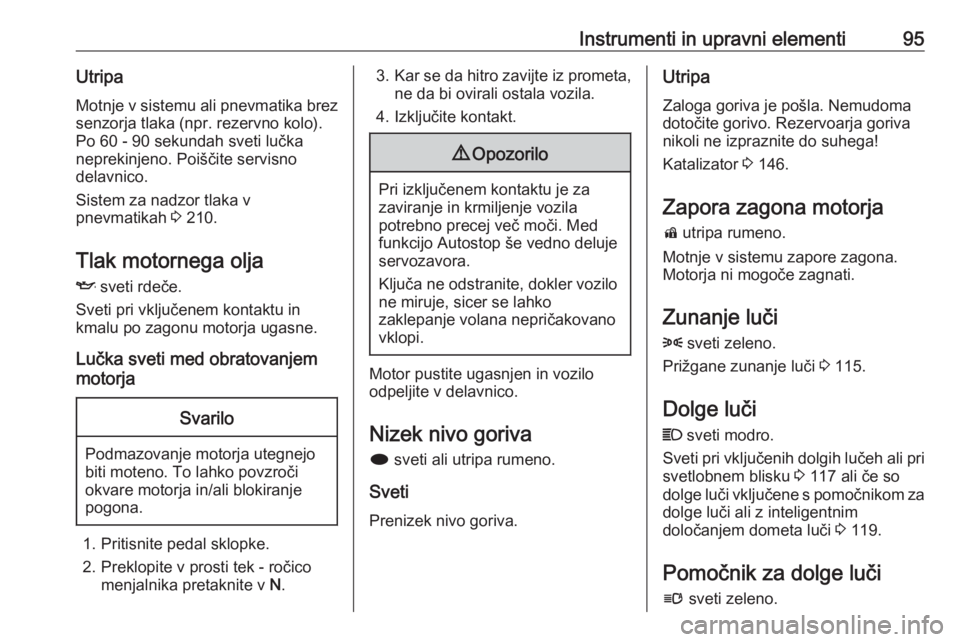

Instrumenti in upravni elementi95UtripaMotnje v sistemu ali pnevmatika brez senzorja tlaka (npr. rezervno kolo).
Po 60 - 90 sekundah sveti lučka
neprekinjeno. Poiščite servisno
delavnico.
Sistem za nadzor tlaka v
pnevmatikah 3 210.
Tlak motornega olja
I sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjem
motorjaSvarilo
Podmazovanje motorja utegnejo
biti moteno. To lahko povzroči
okvare motorja in/ali blokiranje
pogona.
1. Pritisnite pedal sklopke.
2. Preklopite v prosti tek - ročico menjalnika pretaknite v N.
3. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
4. Izključite kontakt.9 Opozorilo
Pri izključenem kontaktu je za
zaviranje in krmiljenje vozila
potrebno precej več moči. Med funkcijo Autostop še vedno deluje
servozavora.
Ključa ne odstranite, dokler vozilo
ne miruje, sicer se lahko
zaklepanje volana nepričakovano
vklopi.
Motor pustite ugasnjen in vozilo
odpeljite v delavnico.
Nizek nivo goriva i sveti ali utripa rumeno.
Sveti
Prenizek nivo goriva.
Utripa
Zaloga goriva je pošla. Nemudoma dotočite gorivo. Rezervoarja goriva
nikoli ne izpraznite do suhega!
Katalizator 3 146.
Zapora zagona motorja
d utripa rumeno.
Motnje v sistemu zapore zagona.
Motorja ni mogoče zagnati.
Zunanje luči
8 sveti zeleno.
Prižgane zunanje luči 3 115.
Dolge luči
C sveti modro.
Sveti pri vključenih dolgih lučeh ali pri
svetlobnem blisku 3 117 ali če so
dolge luči vključene s pomočnikom za dolge luči ali z inteligentnim
določanjem dometa luči 3 119.
Pomočnik za dolge luči
l sveti zeleno.

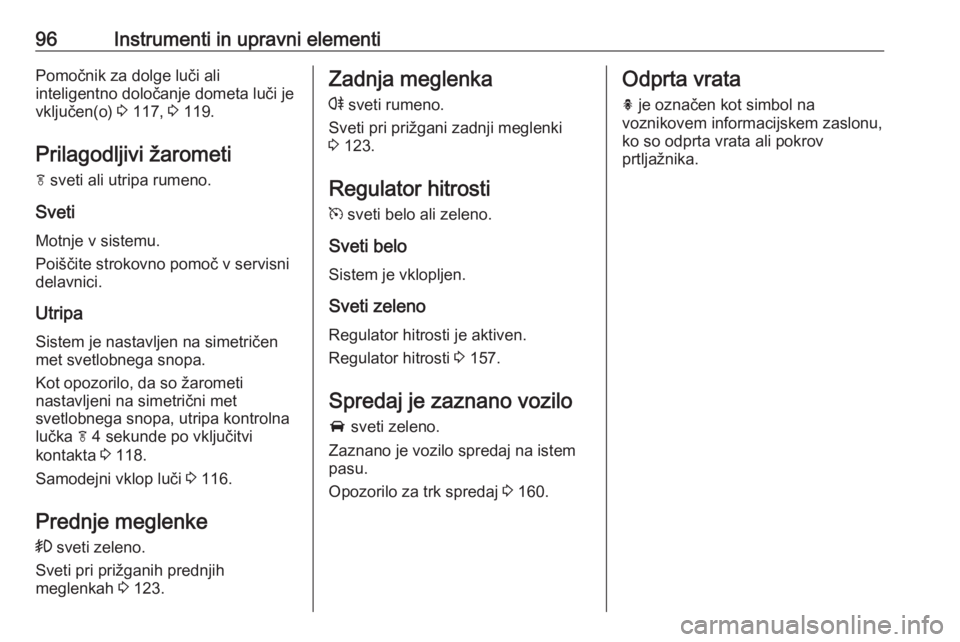

96Instrumenti in upravni elementiPomočnik za dolge luči ali
inteligentno določanje dometa luči je
vključen(o) 3 117, 3 119.
Prilagodljivi žarometi f sveti ali utripa rumeno.
Sveti
Motnje v sistemu.
Poiščite strokovno pomoč v servisni delavnici.
Utripa Sistem je nastavljen na simetričen
met svetlobnega snopa.
Kot opozorilo, da so žarometi
nastavljeni na simetrični met
svetlobnega snopa, utripa kontrolna
lučka f 4 sekunde po vključitvi
kontakta 3 118.
Samodejni vklop luči 3 116.
Prednje meglenke
> sveti zeleno.
Sveti pri prižganih prednjih
meglenkah 3 123.Zadnja meglenka
r sveti rumeno.
Sveti pri prižgani zadnji meglenki
3 123.
Regulator hitrosti m sveti belo ali zeleno.
Sveti belo
Sistem je vklopljen.
Sveti zeleno
Regulator hitrosti je aktiven.
Regulator hitrosti 3 157.
Spredaj je zaznano vozilo
A sveti zeleno.
Zaznano je vozilo spredaj na istem
pasu.
Opozorilo za trk spredaj 3 160.Odprta vrata
h je označen kot simbol na
voznikovem informacijskem zaslonu,
ko so odprta vrata ali pokrov
prtljažnika.

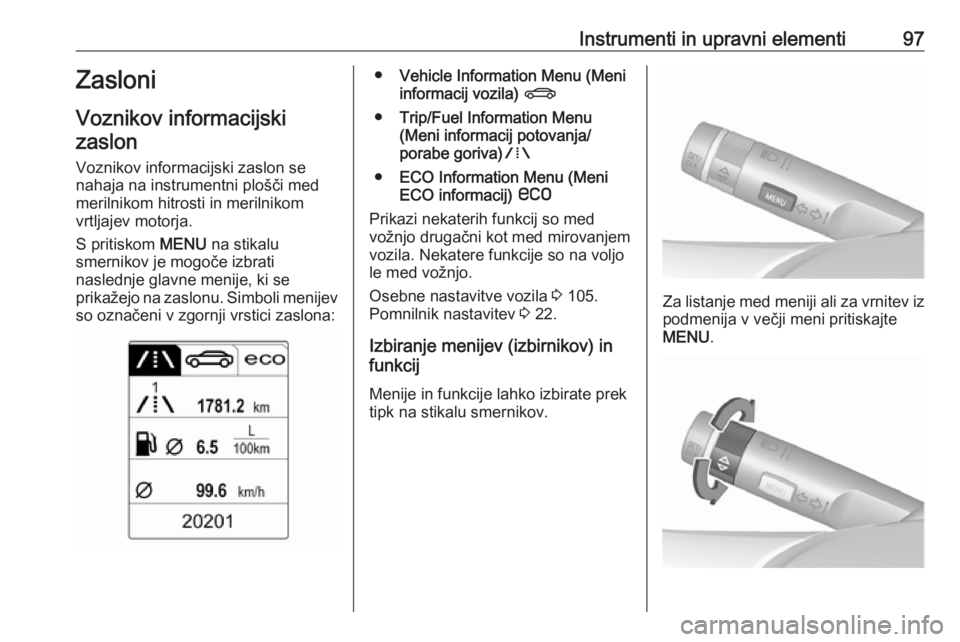

Instrumenti in upravni elementi97Zasloni
Voznikov informacijski
zaslon
Voznikov informacijski zaslon senahaja na instrumentni plošči med merilnikom hitrosti in merilnikom
vrtljajev motorja.
S pritiskom MENU na stikalu
smernikov je mogoče izbrati
naslednje glavne menije, ki se
prikažejo na zaslonu. Simboli menijev so označeni v zgornji vrstici zaslona:● Vehicle Information Menu (Meni
informacij vozila) X
● Trip/Fuel Information Menu
(Meni informacij potovanja/
porabe goriva) W
● ECO Information Menu (Meni
ECO informacij) s
Prikazi nekaterih funkcij so med
vožnjo drugačni kot med mirovanjem
vozila. Nekatere funkcije so na voljo
le med vožnjo.
Osebne nastavitve vozila 3 105.
Pomnilnik nastavitev 3 22.
Izbiranje menijev (izbirnikov) in
funkcij
Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
Za listanje med meniji ali za vrnitev iz podmenija v večji meni pritiskajte
MENU .

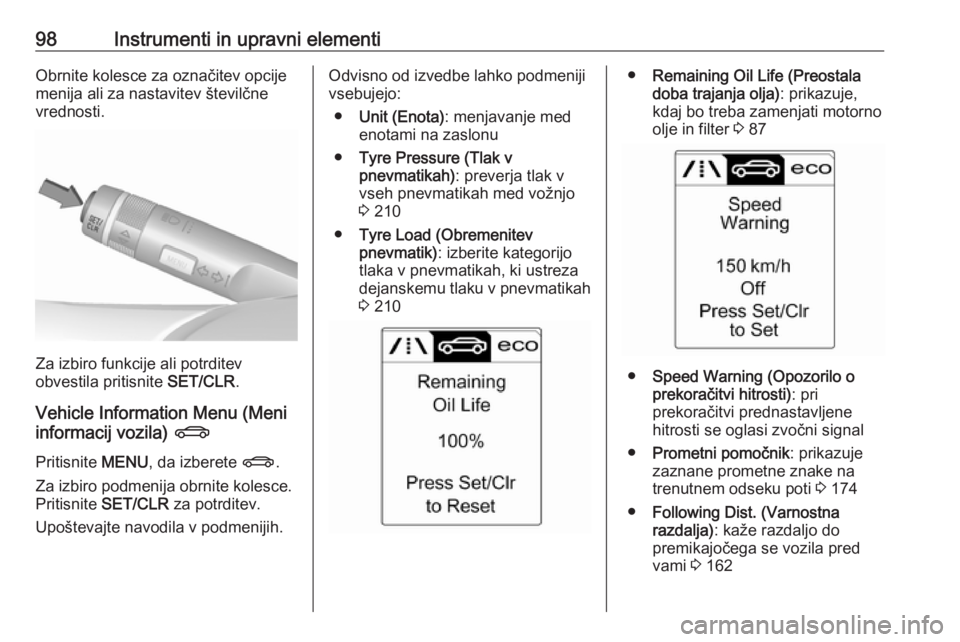

98Instrumenti in upravni elementiObrnite kolesce za označitev opcijemenija ali za nastavitev številčne
vrednosti.
Za izbiro funkcije ali potrditev
obvestila pritisnite SET/CLR.
Vehicle Information Menu (Meni
informacij vozila) X
Pritisnite MENU, da izberete X.
Za izbiro podmenija obrnite kolesce.
Pritisnite SET/CLR za potrditev.
Upoštevajte navodila v podmenijih.
Odvisno od izvedbe lahko podmeniji
vsebujejo:
● Unit (Enota) : menjavanje med
enotami na zaslonu
● Tyre Pressure (Tlak v
pnevmatikah) : preverja tlak v
vseh pnevmatikah med vožnjo
3 210
● Tyre Load (Obremenitev
pnevmatik) : izberite kategorijo
tlaka v pnevmatikah, ki ustreza
dejanskemu tlaku v pnevmatikah
3 210● Remaining Oil Life (Preostala
doba trajanja olja) : prikazuje,
kdaj bo treba zamenjati motorno
olje in filter 3 87
● Speed Warning (Opozorilo o
prekoračitvi hitrosti) : pri
prekoračitvi prednastavljene
hitrosti se oglasi zvočni signal
● Prometni pomočnik : prikazuje
zaznane prometne znake na
trenutnem odseku poti 3 174
● Following Dist. (Varnostna
razdalja) : kaže razdaljo do
premikajočega se vozila pred
vami 3 162
