Догляд за автомобілем219Передні протитуманніфари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
2. Від’єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у рефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
Передні вказівники
повороту
1. Поверніть кришку (1) проти годинникової стрілки та зніміть
її.

220Догляд за автомобілем
2.На ілюстрації зображено версію
з галогеновими фарами.
На ілюстрації зображено
модель із фарами з системою
адаптивного освітлення.
Повертайте патрон проти
годинникової стрілки, щоб
від'єднати його та вийняти з
відбивача.
3. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
4. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Задні ліхтарі
1. Відкрийте та зніміть кришку на внутрішній панелі кришкибагажника, відкрутивши гвинт
монетою.
2. Стоп-сигнали, задні ліхтарі та протитуманні фари розроблені
на основі світлодіодів і не
підлягають заміні.

Догляд за автомобілем221
Вийміть патрон лампи,
повернувши його проти
годинникової стрілки.
Указівники повороту ( 1)
Ліхтарі заднього ходу ( 2)
3. Виймання лампи і замінення її
на нову
4. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.
5. Закрийте кришку, вставивши спочатку фіксатори. Заблокуйте
кришку, повернувши гвинт за
годинниковою стрілкою за допомогою монети.
Додаткове освітлення у рамі
кришки багажника
1. Відкриття кришки багажника.
2. Від’єднайте кришку зі сторони внутрішньої обшивки та зніміть
її.

222Догляд за автомобілем3. Вийміть патрон лампи,повернувши його проти
годинникової стрілки.
Указівники повороту ( 1)
Задні габаритні ліхтарі ( 2)
4. Вийміть лампу і замініть її на
нову.
5. Вставте патрон лампи в корпус і поверніть його загодинниковою стрілкою.
6. Приєднайте бокову оздоблювальну кришку.
Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.

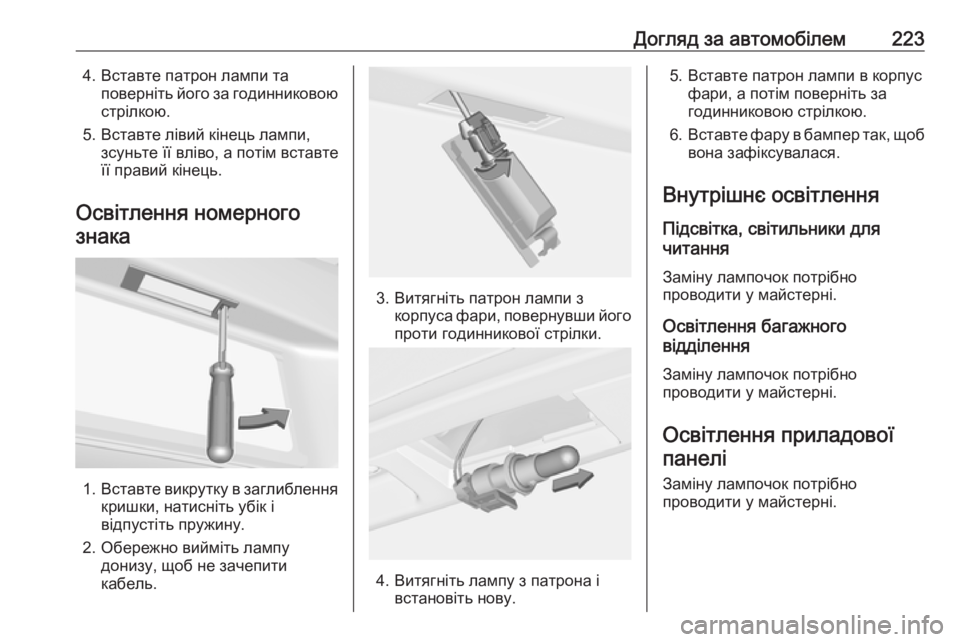

Догляд за автомобілем2234. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпусфари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення Підсвітка, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.

224Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● спереду ліворуч у моторному відділенні,
● в автомобілях для правостороннього руху в
салоні за багажним
відділенням або за бардачком,
● за кришкою зліва в багажному відділенні.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки
причина несправності не усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.

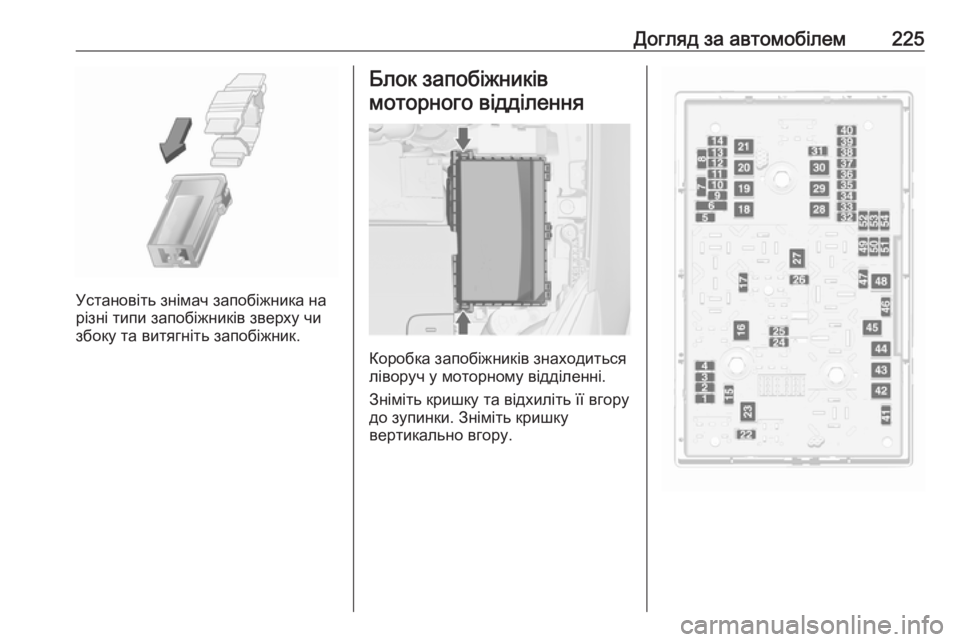

Догляд за автомобілем225
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

226Догляд за автомобілемНомерКонтур1Модуль керування
двигуном2Кисневий датчик3Впорскування пального,
система запалювання4Впорскування пального,
система запалювання5–6Обігрів дзеркала7Система керування венти‐
лятором8Кисневий датчик, система
охолодження двигуна9Датчик задніх вікон10Датчик автомобільного
акумулятора11Відчинення багажника12Система адаптивного
світла фар, автоматичне
регулювання освітлення13Клапани системи ABS14–НомерКонтур15Модуль керування
двигуном16Стартер17Модуль керування транс‐
місією18Заднє вікно з підігрівом19Передні вікна з електро‐
приводом20Задні вікна з електропри‐
водом21Задній електричний розпо‐
ділювач22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари (ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні
фари27Підігрів дизельного паль‐
ногоНомерКонтур28Система старт-стоп29Електричне стоянкове
гальмо30Насос ABS31–32Подушка безпеки33Система адаптивного
світла фар, автоматичне
регулювання освітлення34Рециркуляція вихлопних
газів35Вікна з електропідйомни‐
ками, датчик дощу,
зовнішнє дзеркало36Клімат-контроль37–38Вакуумний насос39Модуль керування
паливною системою40Система промивання
вітрового скла

Догляд за автомобілем227НомерКонтур41Дальнє світло правої фари
(галоген)42Вентилятор радіатора43Очисник лобового скла44–45Вентилятор радіатора46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання напрямку
світла фар залежно від
навантаження, система
адаптивного світла фар51–52Допоміжний обігрівач,
дизельний двигунНомерКонтур53Модуль керування транс‐
місією, модуль керування
двигуном54Вакуумний насос, блок
панелі приладів, венти‐
ляція, система опалення,
система кондиціонування
повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.

228Догляд за автомобілем
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.
№Контур1Дисплеї2Модуль керування кузовом,
прилади зовнішнього освіт‐
лення3Модуль керування кузовом,
прилади зовнішнього освіт‐
лення4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад6Розетка, прикурювач№Контур7Розетка8Модуль керування кузовом,
ліва фара дальнього світла9Модуль керування кузовом,
права фара дальнього світла10Модуль керування кузовом,
замки дверей11Вентилятор салона12Водійське сидіння з електро‐
приводом13Пасажирське сидіння з елек‐
троприводом14Діагностичний з'єднувач15Подушка безпеки16Реле кришки багажника17Система кондиціонування
повітря18Блок сервісного діагносту‐
вання19Модуль керування кузовом,
стоп-сигнали, задні ліхтарі,
ліхтарі освітлення салону
