OPEL CASCADA 2019 Сопственички прирачник

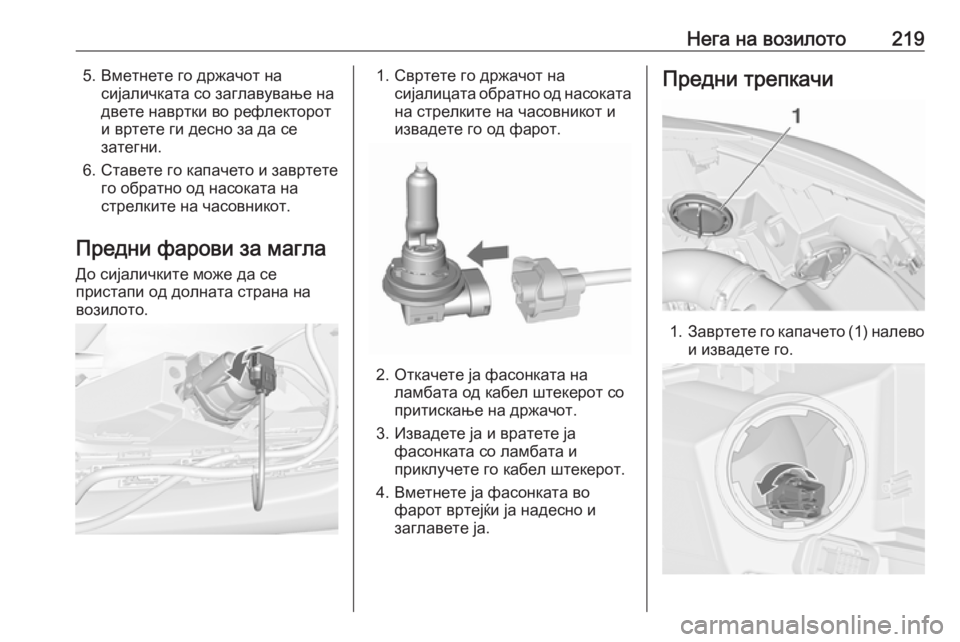

Нега на возилото2195. Вметнете го држачот насијаличката со заглавување на
двете навртки во рефлекторот
и вртете ги десно за да се затегни.
6. Ставете го капачето и завртете го обратно од насоката на
стрелките на часовникот.
Предни фарови за магла До сијаличките може да се
пристапи од долната страна на
возилото.1. Свртете го држачот на сијалицата обратно од насоката
на стрелките на часовникот и
извадете го од фарот.
2. Откачете ја фасонката на ламбата од кабел штекерот со
притискање на држачот.
3. Извадете ја и вратете ја фасонката со ламбата и
приклучете го кабел штекерот.
4. Вметнете ја фасонката во фарот вртејќи ја надесно и
заглавете ја.
Предни трепкачи
1. Завртете го капачето (1) налево
и извадете го.

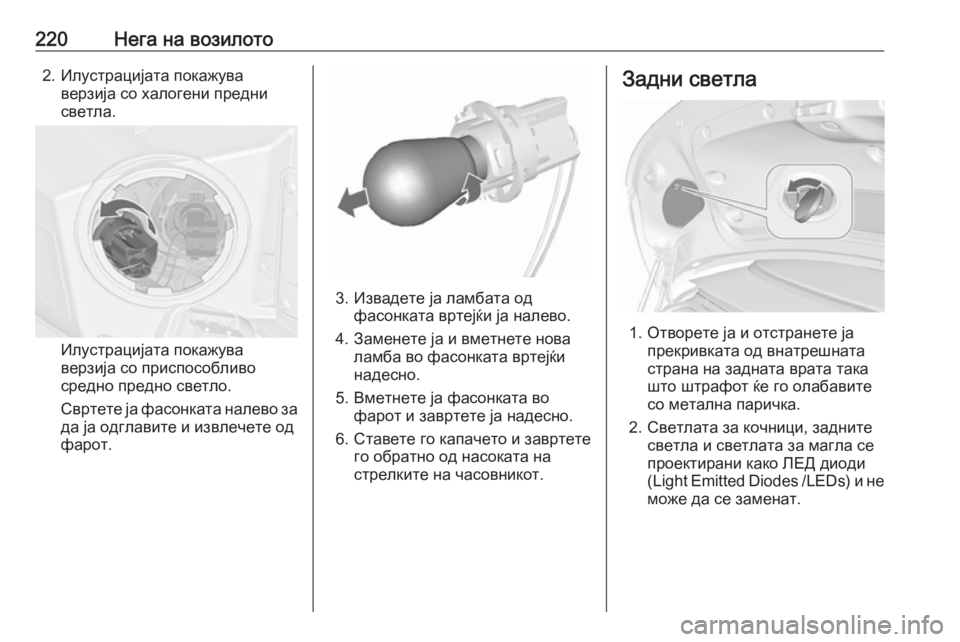

220Нега на возилото2. Илустрацијата покажуваверзија со халогени предни
светла.
Илустрацијата покажува
верзија со приспособливо
средно предно светло.
Свртете ја фасонката налево за
да ја одглавите и извлечете од
фарот.
3. Извадете ја ламбата од фасонката вртејќи ја налево.
4. Заменете ја и вметнете нова ламба во фасонката вртејќи
надесно.
5. Вметнете ја фасонката во фарот и завртете ја надесно.
6. Ставете го капачето и завртете го обратно од насоката на
стрелките на часовникот.
Задни светла
1. Отворете ја и отстранете ја прекривката од внатрешната
страна на задната врата така
што штрафот ќе го олабавите
со метална паричка.
2. Светлата за кочници, задните светла и светлата за магла се
проектирани како ЛЕД диоди
( Light Emitted Diodes /LEDs) и не
може да се заменат.

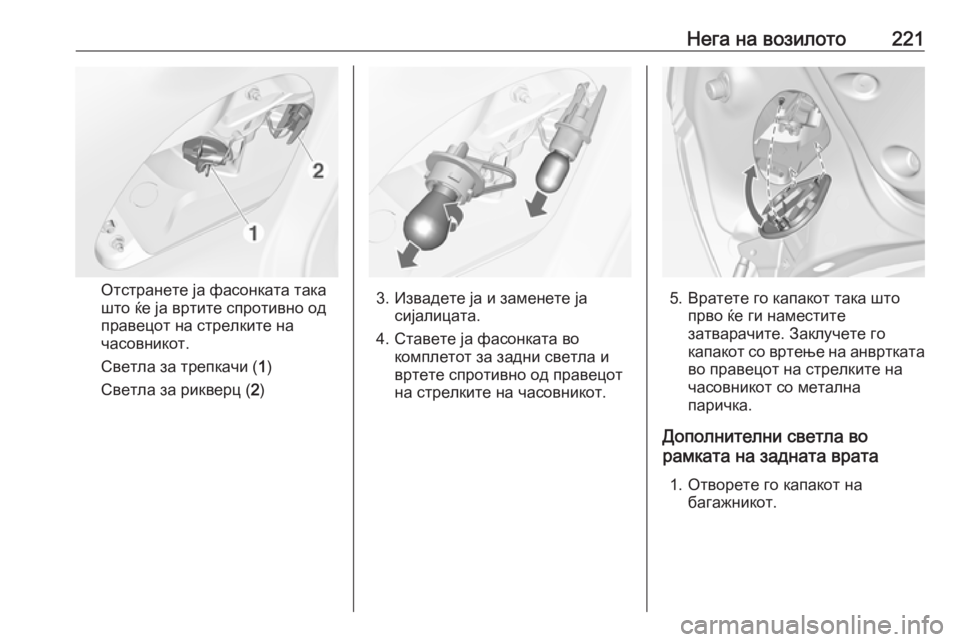

Нега на возилото221
Отстранете ја фасонката така
што ќе ја вртите спротивно од
правецот на стрелките на
часовникот.
Светла за трепкачи ( 1)
Светла за рикверц ( 2)3. Извадете ја и заменете ја
сијалицата.
4. Ставете ја фасонката во комплетот за задни светла и
вртете спротивно од правецот
на стрелките на часовникот.5. Вратете го капакот така што прво ќе ги наместите
затварачите. Заклучете го
капакот со вртење на анвртката
во правецот на стрелките на
часовникот со метална
паричка.
Дополнителни светла во
рамката на задната врата
1. Отворете го капакот на багажникот.

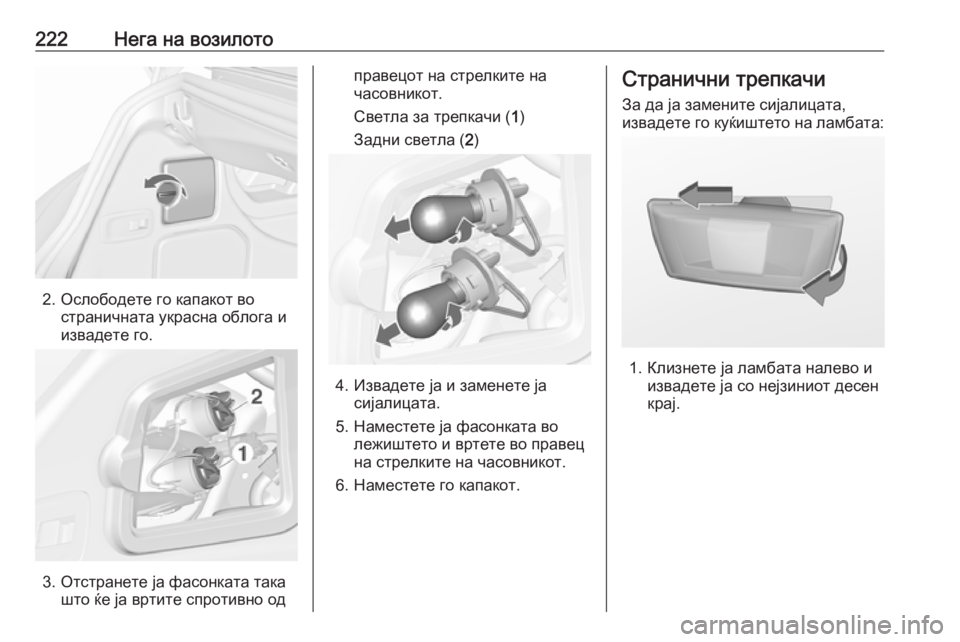

222Нега на возилото
2. Ослободете го капакот востраничната украсна облога и
извадете го.
3. Отстранете ја фасонката така што ќе ја вртите спротивно од
правецот на стрелките на
часовникот.
Светла за трепкачи ( 1)
Задни светла ( 2)
4. Извадете ја и заменете ја
сијалицата.
5. Наместете ја фасонката во лежиштето и вртете во правец
на стрелките на часовникот.
6. Наместете го капакот.
Странични трепкачи
За да ја замените сијалицата,
извадете го куќиштето на ламбата:
1. Клизнете ја ламбата налево и извадете ја со нејзиниот десен
крај.

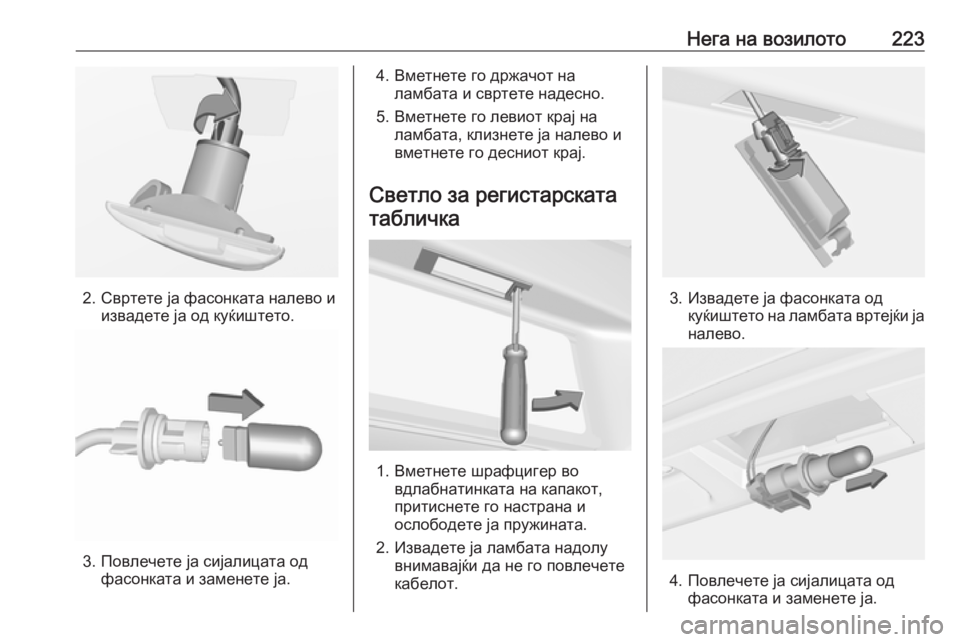

Нега на возилото223
2. Свртете ја фасонката налево иизвадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.
4. Вметнете го држачот наламбата и свртете надесно.
5. Вметнете го левиот крај на ламбата, клизнете ја налево и
вметнете го десниот крај.
Светло за регистарската табличка
1. Вметнете шрафцигер во вдлабнатинката на капакот,
притиснете го настрана и
ослободете ја пружината.
2. Извадете ја ламбата надолу внимавајќи да не го повлечете
кабелот.
3. Извадете ја фасонката од куќиштето на ламбата вртејќи ја
налево.
4. Повлечете ја сијалицата од фасонката и заменете ја.

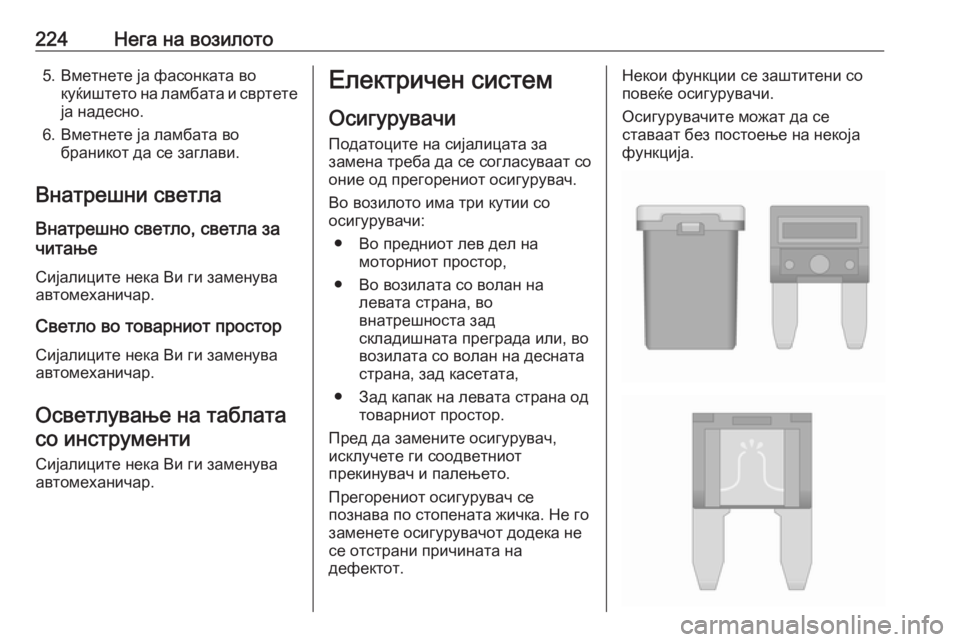

224Нега на возилото5. Вметнете ја фасонката вокуќиштето на ламбата и свртете
ја надесно.
6. Вметнете ја ламбата во браникот да се заглави.
Внатрешни светла Внатрешно светло, светла за
читање
Сијалиците нека Ви ги заменува
автомеханичар.
Светло во товарниот простор
Сијалиците нека Ви ги заменува
автомеханичар.
Осветлување на таблата со инструменти
Сијалиците нека Ви ги заменува
автомеханичар.Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има три кутии со
осигурувачи:
● Во предниот лев дел на моторниот простор,
● Во возилата со волан на левата страна, во
внатрешноста зад
складишната преграда или, во
возилата со волан на десната
страна, зад касетата,
● Зад капак на левата страна од товарниот простор.
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.
Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот.Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.

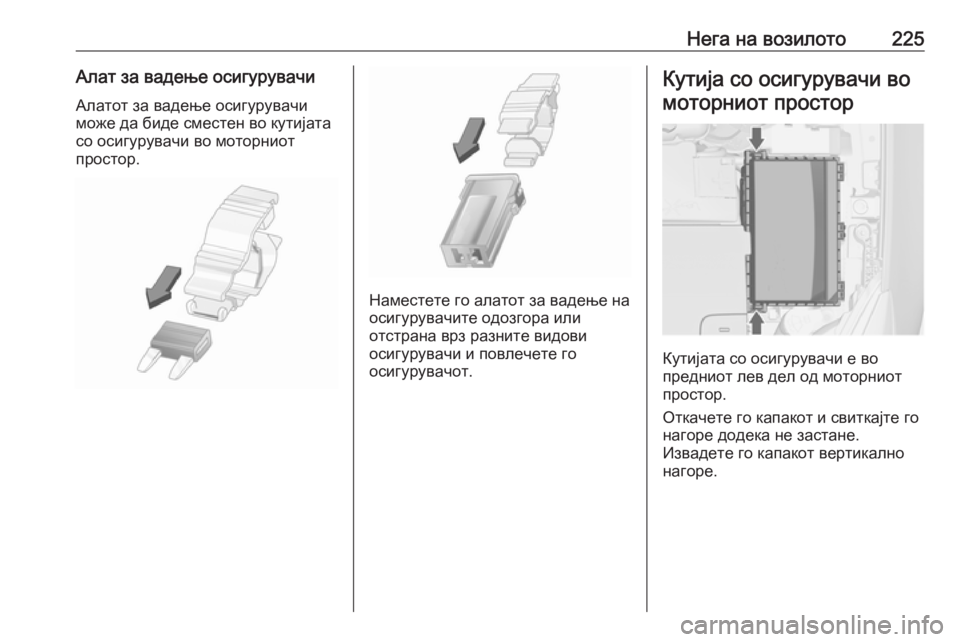

Нега на возилото225Алат за вадење осигурувачиАлатот за вадење осигурувачиможе да биде сместен во кутијата
со осигурувачи во моторниот
простор.
Наместете го алатот за вадење на
осигурувачите одозгора или
отстрана врз разните видови
осигурувачи и повлечете го
осигурувачот.
Кутија со осигурувачи во
моторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Откачете го капакот и свиткајте го
нагоре додека не застане.
Извадете го капакот вертикално
нагоре.

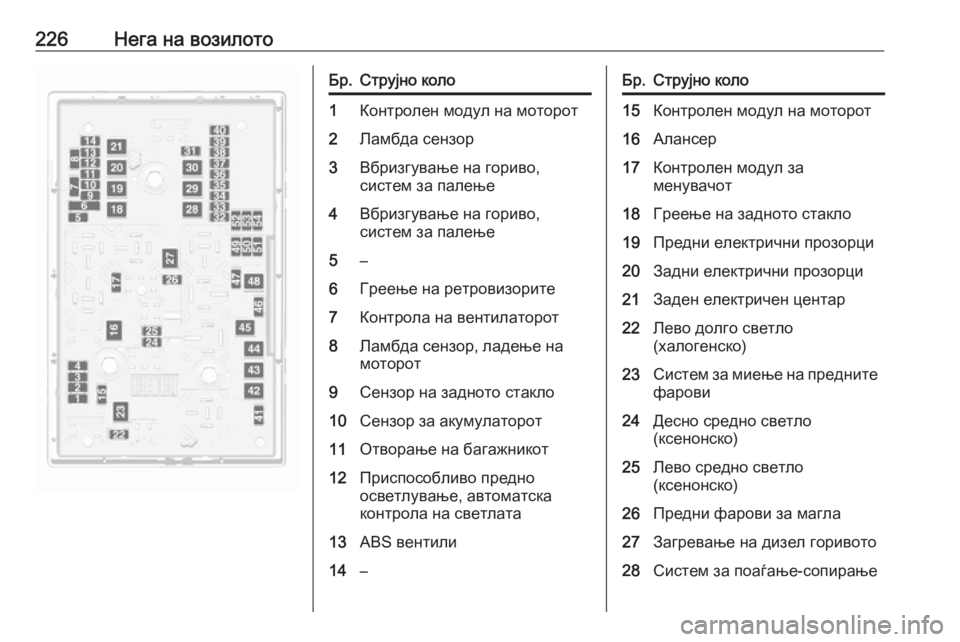

226Нега на возилотоБр.Струјно коло1Контролен модул на моторот2Ламбда сензор3Вбризгување на гориво,
систем за палење4Вбризгување на гориво,
систем за палење5–6Греење на ретровизорите7Контрола на вентилаторот8Ламбда сензор, ладење на
моторот9Сензор на задното стакло10Сензор за акумулаторот11Отворање на багажникот12Приспособливо предно
осветлување, автоматска
контрола на светлата13ABS вентили14–Бр.Струјно коло15Контролен модул на моторот16Алансер17Контролен модул за
менувачот18Греење на задното стакло19Предни електрични прозорци20Задни електрични прозорци21Заден електричен центар22Лево долго светло
(халогенско)23Систем за миење на предните
фарови24Десно средно светло
(ксенонско)25Лево средно светло
(ксенонско)26Предни фарови за магла27Загревање на дизел горивото28Систем за поаѓање-сопирање

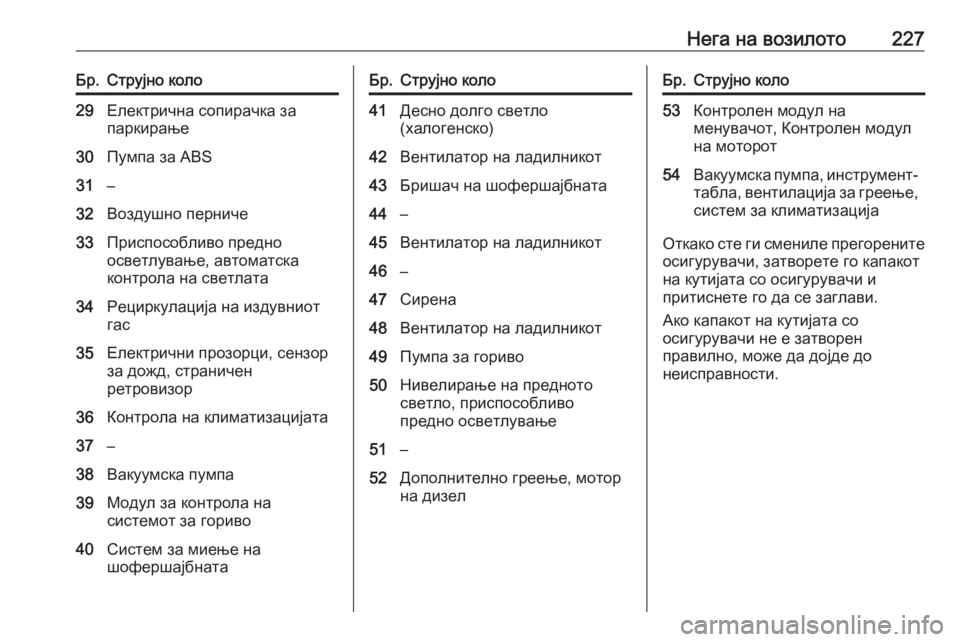

Нега на возилото227Бр.Струјно коло29Електрична сопирачка за
паркирање30Пумпа за ABS31–32Воздушно перниче33Приспособливо предно
осветлување, автоматска
контрола на светлата34Рециркулација на издувниот
гас35Електрични прозорци, сензор
за дожд, страничен
ретровизор36Контрола на климатизацијата37–38Вакуумска пумпа39Модул за контрола на
системот за гориво40Систем за миење на
шофершајбнатаБр.Струјно коло41Десно долго светло
(халогенско)42Вентилатор на ладилникот43Бришач на шофершајбната44–45Вентилатор на ладилникот46–47Сирена48Вентилатор на ладилникот49Пумпа за гориво50Нивелирање на предното
светло, приспособливо
предно осветлување51–52Дополнително греење, мотор
на дизелБр.Струјно коло53Контролен модул на
менувачот, Контролен модул
на моторот54Вакуумска пумпа, инструмент- табла, вентилација за греење,систем за климатизација
Откако сте ги смениле прегорените
осигурувачи, затворете го капакот
на кутијата со осигурувачи и
притиснете го да се заглави.
Ако капакот на кутијата со
осигурувачи не е затворен
правилно, може да дојде до
неисправности.

228Нега на возилотоКутија со осигурувачи вотаблата со инструменти
Во возилата со воланот од левата
страна кутијата со осигурувачи е
зад складишната преграда во
таблата со инструменти.
Отворете ја преградата и турнете
ја налево за да се отклучи.
Преклопете ја преградата надолу и
извадете ја.
Во возилата со воланот од десна
страна, кутијата со осигурувачи е
сместена зад капак во касетата.
Отворете ја касетата, па отворете
го капакот и преклопете го надолу.
Бр.Струјно коло1Екрани2Единица за контрола на
каросеријата, надворешни
светла3Единица за контрола на
каросеријата, надворешни
светла4Инфозабавен систем5Инфозабавен систем,
инструмент6Штекер за напојување,
запалка7Штекер за струја8Модул за контрола на
каросеријата, лево средно
светло9Модул за контрола на
каросеријата, десно средно
светло10Модул за контрола на
каросеријата, брави за врати
