OPEL COMBO 2015 Betriebsanleitung (in German)

Sitze, Rückhaltesysteme49
Gesetze und Vorschriften zum ver‐
pflichtenden Einsatz von Kindersi‐
cherheitssystemen.
Sicherstellen, dass das einzubau‐
ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐ tigen Stelle eingebaut wird.
Kinder nur auf der abseits vom Ver‐
kehr liegenden Fahrzeugseite ein-
und aussteigen lassen.
Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

50Sitze, RückhaltesystemeBefestigungsplätze des Kindersicherheitssystems
Zulässige Möglichkeiten der Befestigung für Kindersicherheitssysteme
Gewichts- bzw. Altersklasse
BeifahrersitzZweite ReiheDritte Reiheaktivierter Airbagdeaktivierter AirbagAußensitzMittelsitzGruppe 0: bis zu 10 kg
oder ca. 10 MonateXU 1U,
oder ca. 2 JahreXU 1U,
oder ca. 8 Monate bis 4 JahreXU 1U,
oder ca. 3 bis 7 JahreXXUUXGruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreXXUUX

Sitze, Rückhaltesysteme51
1=Nur wenn das Front-Airbag-System deaktiviert ist. Beim Sichern mit einem Dreipunkt-Sicherheitsgurt den Sitzhöhen‐
versteller in die oberste Stellung bringen und darauf achten, dass der Sicherheitsgurt von der oberen Verankerung nach vorn verläuft. Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten,
dass der Sicherheitsgurt an der Gurtschlossseite fest anliegt.<=Fahrzeugsitz mit ISOFIX Befestigung verfügbar. Bei Befestigung mit ISOFIX dürfen nur für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme verwendet werden.U=Universaltauglich in Verbindung mit Dreipunkt-Sicherheitsgurt.X=Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig.
Zulässige Möglichkeiten zur Befestigung eines ISOFIX-Kindersicherheitssystems
GewichtsklasseGrößenklasseBefestigungAuf dem
Beifahrersitz
Auf den
äußeren
Sitzplätzen der
zweiten
SitzreiheAuf dem
mittleren
Sitzplatz der
zweiten
Sitzreihe
Auf den
Sitzplätzen der
dritten Sitzreihe
Gruppe 0: bis zu 10 kgEISO/R1XILXXGruppe 0+: bis zu 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XX

52Sitze, Rückhaltesysteme
GewichtsklasseGrößenklasseBefestigungAuf dem
Beifahrersitz
Auf den
äußeren
Sitzplätzen der
zweiten
SitzreiheAuf dem
mittleren
Sitzplatz der
zweiten
Sitzreihe
Auf den
Sitzplätzen der
dritten Sitzreihe
Gruppe I: 9 bis 18 kgDISO/R2XILXXCISO/R3XIL 1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXX1)
Der Isofix-Kindersitz kann eingebaut werden, indem die Kopfstütze ganz nach oben geschoben wird.IL=Geeignet für bestimmte ISOFIX-Sicherheitssysteme der Kategorien „spezielles Fahrzeug“, „eingeschränkt“ oder
„semi-universal“. Das ISOFIX-Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.IUF=Geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die Verwendung in dieser Gewichtsklasse zugelassen sind.X=Kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.

Sitze, Rückhaltesysteme53
ISOFIX-Größenklasse und -SitzbeschaffenheitA - ISO/F3=Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐klasse 9 bis 18 kg.B - ISO/F2=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.B1 - ISO/F2X=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.C - ISO/R3=Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kg.D - ISO/R2=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kg.E - ISO/R1=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis zu 13 kg.

54Sitze, RückhaltesystemeISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
den ISOFIX-Befestigungsbügeln be‐
festigen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet.
Die ISOFIX Befestigungsbügel sind durch Markierungen auf der Rücken‐
lehne gekennzeichnet.
Vor dem Einbau eines Kindersitzes
die Kopfstütze in die Gebrauchsstel‐
lung bringen 3 32.
Top-Tether
Befestigungsösen
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen Kategorie sind in der Tabelle mit IUF
gekennzeichnet.

Stauraum55StauraumAblagefächer ................................ 55
Laderaum ..................................... 57 Dachgepäckträger .......................62
Beladungshinweise ......................63Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Insassen könn‐
ten durch herumfliegende Gegen‐
stände verletzt werden.
Ablage in der
Instrumententafel
Die Ablagefächer befinden sich in der Instrumententafel.
Dokumenthalter
Den Dokumenthalter an der Rück‐
seite von der Instrumententafel nach
oben ziehen und in der gekippten Po‐ sition belassen.
Zum Einfahren den Dokumenthalter
wieder in die Instrumententafel schie‐
ben und so weit nach unten drücken, bis er hörbar eingerastet ist.

56StauraumHandschuhfach
Zum Öffnen der Handschuhfach‐
klappe am Griff ziehen.
Je nach Ausführung lässt sich das
Handschuhfach möglicherweise ab‐
schließen.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Die Getränkehalter befinden sich in
der Konsole zwischen den Vordersit‐
zen.
Die mobile Ascherdose kann auch in
den Getränkehaltern abgestellt wer‐
den 3 70.
Ablagefächer im Dach
In den Ablagefächern im Dach nur
leichte Gegenstände - wie z. B. Pa‐
piere oder Karten - verstauen.
Ablagefach unter dem Sitz
Um an den Stauraum zu gelangen, an der Sitzflächenschlaufe ziehen.

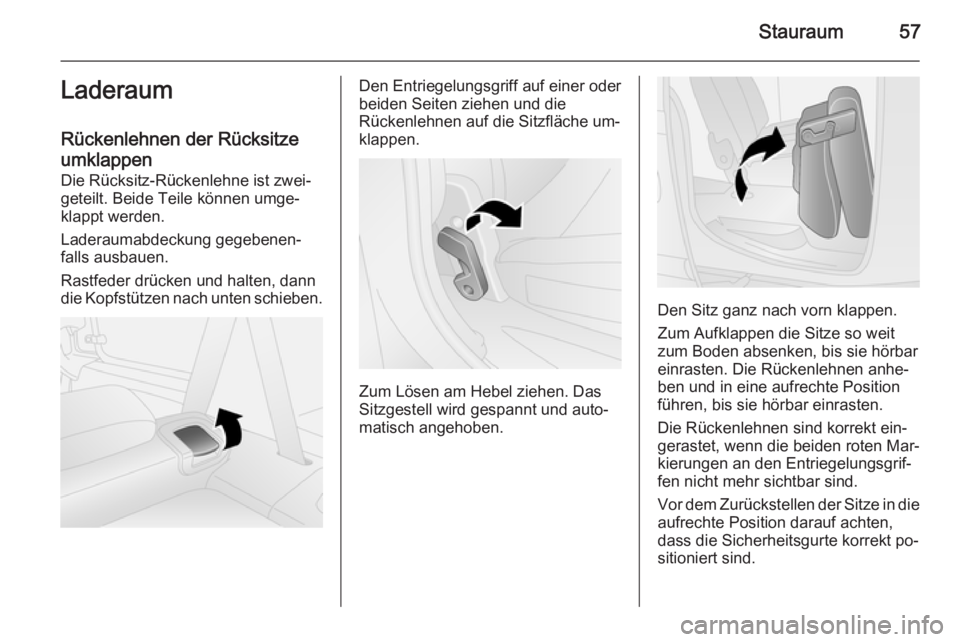

Stauraum57Laderaum
Rückenlehnen der Rücksitze
umklappen Die Rücksitz-Rückenlehne ist zwei‐geteilt. Beide Teile können umge‐
klappt werden.
Laderaumabdeckung gegebenen‐
falls ausbauen.
Rastfeder drücken und halten, dann
die Kopfstützen nach unten schieben.Den Entriegelungsgriff auf einer oder
beiden Seiten ziehen und die
Rückenlehnen auf die Sitzfläche um‐ klappen.
Zum Lösen am Hebel ziehen. Das
Sitzgestell wird gespannt und auto‐
matisch angehoben.
Den Sitz ganz nach vorn klappen.
Zum Aufklappen die Sitze so weit
zum Boden absenken, bis sie hörbar
einrasten. Die Rückenlehnen anhe‐
ben und in eine aufrechte Position
führen, bis sie hörbar einrasten.
Die Rückenlehnen sind korrekt ein‐
gerastet, wenn die beiden roten Mar‐
kierungen an den Entriegelungsgrif‐
fen nicht mehr sichtbar sind.
Vor dem Zurückstellen der Sitze in die aufrechte Position darauf achten,
dass die Sicherheitsgurte korrekt po‐
sitioniert sind.

58Stauraum9Warnung
Das Fahrzeug erst dann in Fahrt
versetzen, wenn die Sitzlehnen si‐ cher eingerastet sind. Ansonsten
besteht bei einer Notbremsung
oder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.
Hinteres Ablagefach
Dachträger Die maximale Beladung (einschließ‐
lich Gewicht der Träger) von 25 kg
nicht überschreiten. Die Last immer
gleichmäßig auf den Dachträgern
verteilen. Die Beladung darf das voll‐
ständige Schließen der Tür nicht be‐
hindern.
Die Befestigungsschrauben an den
vier Halterungen in regelmäßigen Ab‐ ständen nachziehen.
Achtung
Keine elastischen Zurrgurte wie
z. B. Gummizüge verwenden. Wir
empfehlen Gurtbänder.
Dachträger sind für die Montage an
einer bestimmten Position ausgelegt.
Die richtige Befestigung des Dachträ‐
gers kann nicht garantiert werden,
wenn er an einer anderen Position montiert wird.
Es darf kein Material (z. B. Gummi, Kunststoff) zwischen den Füßen der
Träger und der Fahrzeugkarosserie
angebracht werden, um eine ord‐
nungsgemäße Befestigung zu ge‐ währleisten.
9 Warnung
Das Anbringen von Dachträgern
kann das Lenk- und Fahrverhalten beeinflussen.
Ausbau
So werden die Dachträger entfernt,
wenn sie nicht verwendet werden:
1. Auf einer Seite des Fahrzeugs den Griff unterhalb des ersten
Dachträgers (unter der Halterung) drehen und lösen, und dann den
Griff nach innen in Richtung Fahr‐
zeugmitte schieben.
2. Oben genannten Schritt auf der anderen Fahrzeugseite wiederho‐
len.
